1 Elaborado por Ing. Jovanny Duque

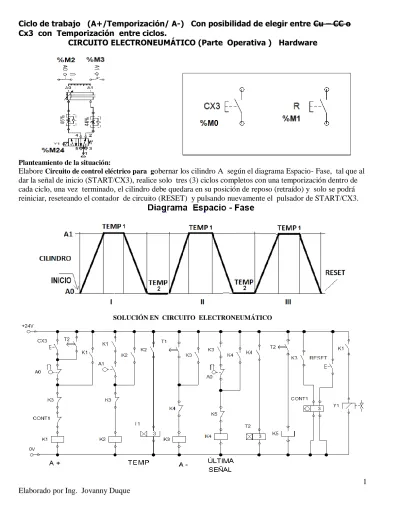

Ciclo de trabajo (A+/Temporización/ A-) Con posibilidad de elegir entre Cu – CC o Cx3 con Temporización entre ciclos.
CIRCUITO ELECTRONEUMÁTICO (Parte Operativa ) Hardware
Planteamiento de la situación:
Elabore Circuito de control eléctrico para gobernar los cilindro A según el diagrama Espacio- Fase, tal que al dar la señal de inicio (START/CX3), realice solo tres (3) ciclos completos con una temporización dentro de cada ciclo, una vez terminado, el cilindro debe quedara en su posición de reposo (retraído) y solo se podrá reiniciar, reseteando el contador de circuito (RESET) y pulsando nuevamente el pulsador de START/CX3.
SOLUCIÓN EN CIRCUITO ELECTRONEUMÁTICO
2
%M24 / INPUT 24
Y1
A1 A2
COIL 2=%M2
COIL 3=%M3 A1
A0 1 4
1 4
RESET 4 1
1 4
COIL 0=%M0
COIL 1=%M1 C X 3
Y1
CONEXIÓN DE ENTRADAS Y SALIDAS DEL SOMACHINE CON EL FACTORY IO
ENTRADAS AL PLC VIRTUAL SOMACHINE
SALIDAS DEL PLC VIRTUAL SOMACHINE
+24 V
0V +24 V 0V
+24 V 0V COM
ALIMENTACIÓN DEL PLC FACTORY IO
FACTORY IO
SIMULADOR DE PLC
M221 SOMACHINE
3 Elaborado por Ing. Jovanny Duque
SOLUCIÓN EN CIRCUITO ELECTRONEUMÁTICO
%MW12 T1
Memorias desde la %M0 a %M23 se configuraran como entradas en el FACTORY IO Las Memorias desde la %M24 a %M40 se configuraran como salidas en el FACTORY IO
4 FACTORY IO /ARCHIVO - DRIVERS CONFIGURACIÓN
5 Elaborado por Ing. Jovanny Duque
CONFIGURACIÓN DE ENTRADAS Y SALIDAD DE FACTORY IO SERVIDOR 127.0.0.1
6 PROGRAMA EN EDITOR LADDER DE SOMACHINE
7 Elaborado por Ing. Jovanny Duque
8
FACTORY I/O
Por defecto las escenas creadas se guardan en la siguiente Ruta , Mis Documentos / Factory IO/ My Scenes
copiela y enviela con el Archivo de SOMACHINE
