(1)ESCENARIOS COLECTIVOS COMO ESPACIOS INTEGRADORES. PROYECTO DE GRADO BARRIÓ LA CONCORDIA, BOGOTÁ. CAROL TATIANA FERNÁNDEZ GÓMEZ. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE DISEÑO PROGRAMA DE ARQUITECTURA BOGOTÁ, COLOMBIA 2016.

(2) ESCENARIOS COLECTIVOS COMO ESPACIOS INTEGRADORES. PROYECTO DE GRADO BARRIÓ LA CONCORDIA, BOGOTÁ. CAROL TATIANA FERNÁNDEZ GÓMEZ. Monografía como requisito Para optar por el título de Arquitecto.. Director: Arq. Angelo Páez Arq. Susana Mariño Arq. Giovanni Cornelio. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE DISEÑO PROGRAMA DE ARQUITECTURA BOGOTÁ, COLOMBIA 2016.

(3)

(4) Nota de aceptación _______________________________________ _______________________________________ _______________________________________ _______________________________________. _____________________________ Firma del Director. _____________________________ Firma del Jurado. _____________________________ Firma del Jurado. _____________________________ Firma del Jurado. Bogotá, D.C. 4 de junio de 2016.

(5) Me siento inmensamente agradecida con Dios por la oportunidad de poder alcanzar mis logros y sueños .Esta tesis se la dedico a mis padres, por confiar en mis capacidades y ser mi apoyo durante mi vida estudiantil y ahora mi carrera profesional. Gracias a su apoyo culmino mi carrera profesional de la mejor manera..

(6) TABLA DE CONTENIDO RESUMEN .............................................................................................................................................. 1 INTRODUCCIÓN.................................................................................................................................. 2 1. 1.1.. PLANTEAMIENTO DEL PROBLEMA ......................................................................................... 3 PREGUNTAS DE INVESTIGACIÓN ........................................................................................ 3. 2.. JUSTIFICACION............................................................................................................................. 4. 3.. OBJETIVOS ................................................................................................................................... 5. 3.1.. OBJETIVO GENERAL ............................................................................................................... 5. 3.2.. OBJETIVOS ESPECIFICOS ....................................................................................................... 5. 4. 4.1.. 5.. FUNDAMENTO TEORICO ......................................................................................................... 6 MARCO TEORICO .................................................................................................................. 6 4.1.1.. Plan Urbano Centro de Bogotá......................................................................................... 9. 4.1.2.. Plan Revitalización Centro Tradicional de Bogotá .......................................................... 9. 4.1.3.. Percepción del espacio- Cartografía Social .................................................................... 11. IDEA DE CIUDAD ...................................................................................................................... 12. 5.1.. PROLEMATICA ....................................................................................................................... 12. 5.2.. ESTRUCTURA URBANA ........................................................................................................ 13. 5.3.. POLITICAS DE DESARROLLO .............................................................................................. 13. 5.4.. ESTRATEGIAS Y OPERACIONES ......................................................................................... 17. 6.. DELIMITACION ZONA DE INTERVENCION ..................................................................... 21. 6.1.. GENERALIDADES ................................................................................................................. 22. 6.2.. NORMATIVA .......................................................................................................................... 23. 6.2.1 EQUIPAMIENTOS CULTURALES CANDELARIA ................................................................. 23 6.2.2 NORMATIVA EQUIPAMIENTOS CULTURALES ................................................................. 23 7.. ESTADISTICAS LOCALIDAD ............................................................................................. 25. 7.1 NORMATIVA UPZ CANDELARIA .............................................................................................. 25 7.2 EDIFICABILIDAD DEL LUGAR .................................................................................................. 26 8. 8.1.. PROYECTO DE INTERVENCION .......................................................................................... 27 IMPLANTACION.................................................................................................................... 27 8.1.2.. Componentes Ambientales ............................................................................................. 27.

(7) 8.2. 8.3. 8.4 9. 8.1.3.. Componente Vial............................................................................................................ 28. 8.1.4.. Componente Económico y Social .................................................................................. 28. 4.1.2.. Características del lugar ................................................................................................. 29. 4.1.3.. Áreas .............................................................................................................................. 31. 4.1.4.. Propuesta Urbana ........................................................................................................... 32. INTERVENCION ARQUITECTONICA .............................................................................. 33 8.2.1. Morfología Arquitectónica ............................................................................................. 33. 8.2.2. Programa de Diseño ....................................................................................................... 36. 8.2.3. Distribución Espacial ..................................................................................................... 37. INTERVENCION CONSTRUCTIVA ................................................................................... 38 8.3.1. Geotecnia del Sector....................................................................................................... 38. 8.3.2. Diagrama Psicosomático ................................................................................................ 41. 8.3.3. Cimentación y Estructura del Proyecto .......................................................................... 42. 8.3.4. Planta Estructural ........................................................................................................... 44. MATERIALES SOSTENIBLES ............................................................................................ 45 CONCLUSIONES ........................................................................................................................ 46. 10. BIBLIOGRAFIA ...................................................................................................................... 47. 11. ANEXOS ................................................................................................................................... 48.

(8) LISTA DE TABLAS. TABLA NO, 1: ESPACIO PÚBLICO……………………………………….………..…31 TABLA NO. 2: VIAS DE INTERVENCION………………………….……….……….31 TABLA NO. 3: PROGRAMA DE DISEÑO………………………………….….….….36 TABLA NO. 4: ORGANIGRAMA…………………………………………….….…….37.

(9) TABLA DE ILUSTRACIONES Imagen 1: Mapa de estructura socio-económica y espacial .................................................................... 8 Imagen 2: Propuesta General Plan Revitalización Centro Bogotá ......................................................... 10 Imagen 3: Cartografía Centro de Bogotá ............................................................................................... 11 Imagen 4: Estructura Urbana.................................................................................................................. 13 Imagen 5: Plano de Usos General .......................................................................................................... 14 Imagen 6: Movilidad Alternativa Centro de Bogotá .............................................................................. 15 Imagen 7: Espacio Público y Estructura verde ....................................................................................... 16 Imagen 8: Intercambiadores y Alamedas propuestas Centro de Bogotá ................................................ 17 Imagen 9: Plano Planes Centro de Bogotá ............................................................................................. 18 Imagen 10: Plano de Valoración Patrimonial......................................................................................... 19 Imagen 11: Decreto numero 562 ............................................................................................................ 20 Imagen 12: Delimitación del lugar ......................................................................................................... 21 Imagen 13: Barrios localidad Candelaria ............................................................................................... 22 Imagen 14: Equipamientos Localidad Candelaria.................................................................................. 23 Imagen 15: Equipamientos culturales Candelaria .................................................................................. 24 Imagen 16: Normativa UPZ Candelaria ................................................................................................. 25 Imagen 17: Espacio Público La Concordia ............................................................................................ 27 Imagen 18: Movilidad La Concordia ..................................................................................................... 28 Imagen 19: Usos del espacio La Concordia ........................................................................................... 28 Imagen 20: Dinámicas del Lugar ........................................................................................................... 29 Imagen 21: Características del lugar ...................................................................................................... 30 Imagen 22: Características del lugar ...................................................................................................... 30 Imagen 23: Nodos del lugar ................................................................................................................... 31 Imagen 24: Propuesta Urbana General................................................................................................... 32 Imagen 25: Articuladores Urbanos ........................................................................................................ 33 Imagen 26: Morfología........................................................................................................................... 33 Imagen 27: Plano Sombras ..................................................................................................................... 34 Imagen 28: Lógicas Operativas ................................................................................................................ 1 Imagen 29: Espacios Intermedios y Circulaciones................................................................................. 36 Imagen 30: Planta Primer Nivel ............................................................................................................. 38 Imagen 31: Zonificación concentración media ...................................................................................... 39 Imagen 32: Microzonificación Sísmica.................................................................................................. 40 Imagen 33: Humedad Relativa ............................................................................................................... 40 Imagen 34: Carta Psicométrica .............................................................................................................. 41 Imagen 35: Datos Climáticos ................................................................................................................. 41 Imagen 36: Proceso Estructural.............................................................................................................. 42 Imagen 37: Aislamiento y Muros estructurales...................................................................................... 43 Imagen 38: Cimentación y Fachadas ..................................................................................................... 43 Imagen 39: Planta Cimentación ............................................................................................................. 44 Imagen 40: Vegetación sostenible.......................................................................................................... 45 Imagen 41: Sistema drenaje sostenible .................................................................................................. 45.

(10) LISTA DE ANEXOS. ANEXO A: Plancha final de entrega (dimensiones 210 * 200 cm) ………………...…48 ANEXO B: Plancha Diseño Urbano (dimensiones 70 * 200 cm) ……………...……...49 ANEXO C: Plancha Diseño Arquitectónico (dimensiones 70 * 200 cm........................50 ANEXO D: Plancha Diseño Constructivo (dimensiones 70 * 200 cm)...………….…..51 ANEXO E: Fotos maquetas……………….…………..…………………….…..………52.

(11) 1. RESUMEN. El presente trabajo monográfico es el registro textual del proyecto de intervención en el Barrio la Concordia, localizado en el Centro Histórico de Bogotá. La conceptualización del proyecto parte de la interpretación del vacío interior como espacio de encuentro. La propuesta se desarrolla a escala de Cuadrante y Barrio - Predio (Grupal e individual) Partiendo del análisis tipológico, morfológico y normativo del sector, se propone el aprovechamiento del potencial de los centros de manzana, espacios residuales, patios para crear nuevos escenarios colectivos que promuevan la interacción entre personas teniendo en cuenta la conservación de construcciones patrimoniales. Basándose en el análisis del referente, la propuesta individual cultural (escala barrio) se desarrolla a partir de la idea de paseos culturales que se unan mediante vacíos interiores como espacio de encuentro. El edificio se proyecta como una masa estereotómica que es perforada por el vacío y cuya espacialidad tanto interior como exterior es definida por los patios interiores que se generan a través de las sustracciones de masa..

(12) 2. INTRODUCCIÓN. ESCENARIOS COLECTIVOS COMO ESPACIOS INTEGRADORES En el desarrollo de este proyecto, ya que la manera de ver y abordar la arquitectura como solución y tener como prioridad las necesidades de una población vulnerable. Por tal razón el proyecto está dirigido al barrio la concordia, ubicado en la ciudad de Bogotá que aún conserva la estructura arquitectónica original. A la vez, resaltamos que lo que se desea lograr a través de este proyecto, es promover la residencia, el turismo y la cultura, teniendo en cuenta que el barrio la Concordia alberga un alto porcentaje de universidades, colegios, etc. Lo cual origina, población flotante, con ausencia de zonas verdes que contrasta con la gran actividad cultural como bibliotecas, teatros, entre otros. Es importante tener en cuenta, que en este planteamiento, en caso de una intervención será fundamental el respeto y la integridad de cualquier externo que tenga que ver con el mismo o de una u otra forma sea impactado. De acuerdo a esto, la finalidad es llegar, a la preservación de la arquitectura original y promover actividades que hoy en día no son relevantes en nuestra ciudad y que construyen, educación, economía y sociedad. Se propone en este sector generar un espacio cultural, una vocación al lugar para así de esta manera los habitantes se apropien de este y le den una identidad, se busca que este eje que comunique y se integre con la parte cultural del sector, generando una relación directa con el Parque pueblo viejo dándole una renovación urbana y vitalidad a este..

(13) 3. 1. PLANTEAMIENTO DEL PROBLEMA. Desde la mirada de la arquitectura y el desarrollo de ciudad, los diferentes fragmentos que conforman el tejido urbano del centro presentan características particulares y diversos grados de transformación. A partir de estos fragmentos de ciudad resaltan problemáticas generales del lugar, huellas de mal funcionamiento como la inseguridad, la congestión, la conglomeración de vendedores ambulantes, los invasores del espacio público, además de las edificaciones deterioradas. El barrio La Concordia alberga un importante número de universidades y colegios, lo cual origina población flotante. Se contrasta con una gran actividad cultural, como museos, bibliotecas y teatros; también se encuentra una gran cantidad de predios de bien de interés cultural. Es importante tener en cuenta las edificaciones a tratar, que están en desuso, en proceso de mejoramiento y rehabilitación. Se presenta bastante carencia de espacio público en relación con el área construida, teniendo en cuenta el deterioro de las actividades de áreas públicas existentes que no son enfocadas a un fin principal. Además de la desarticulación de los nodos Chorro de Quevedo y Av. Jiménez por baja presencia de actividades para un sector cultural como este. El proyecto busca generar estrategias integrales que fortalezcan y ayuden a la población residente y a la población flotante, con la implementación de procesos de organización social. Generando una conexión urbana que articule los espacios vacíos con espacios públicos existentes así como con su contexto histórico, implementando una red de puntos con zonas de actividades culturales con el clúster universitario.. 1.1.. PREGUNTAS DE INVESTIGACIÓN. • Diseño Urbano. ¿De qué manera se vinculan los nodos históricos del lugar? • Diseño Arquitectónico. ¿Cómo a través de los patios se genera una continuidad entre lo público y lo privado? • Diseño Constructivo. ¿De qué manera los materiales y texturas crean unión dando la sensación de rigidez?.

(14) 4. 2. JUSTIFICACION. El barrio La Concordia hace parte del área delimitada dentro del plan de revitalización de Bogotá, su objetivo principal es mantener un centro conservado, recuperado y renovado. También se promueve la renovación urbana como medio de consolidación de zonas que han perdido su funcionalidad o calidad habitacional. En los barrios Concordia, se encuentran casas antiguas con uso residencial y comercial, La mayoría de los habitantes de la localidad de la Candelaria son estudiantes o población flotante sin excluir a sus residentes. Los parques zonales, son áreas libres con una dimensión variable, destinada a la satisfacción de necesidades de recreación activa y pasiva de un grupo de barrios. Entre los cuales encontramos al Parque Pueblo viejo está ubicado en la Cll 12d con Cra 1. En el proyecto se plantea generar un espacio articulador que promueva la inclusión social, tomando como punto estratégico el Barrio la Concordia; donde se busca y se pretende aprovechar las condiciones de accesibilidad que ofrece el sector, la conexión directa con la Av. Jiménez y el Chorro de Quevedo, y la posibilidad de dar respuesta a las diferentes problemáticas para consolidar el sector acorde a su vocación.. El modelo de ciudad propuesto del proyecto quiere generar la incorporación del equipamiento cultural, y la generación de espacio público por medio de un modelo de vacíos espaciales para darle continuidad a la naturaleza. Para desarrollar sentido de pertenencia dentro de la habitabilidad del objeto arquitectónico y la intervención urbana, se configuran espacios de encuentro social para quienes lo habiten. Por lo tanto, el proyecto quiere generar un impacto social alto, pues se desea suplir necesidades y mejorar el nivel de vida en la localidad a través de parques, bibliotecas, zonas verdes, preservación del patrimonio desarrollando estrategias que generen un espacio cultural, una vocación al lugar para así de esta manera los habitantes se apropien de este y le den una identidad y tener acceso para su construcción personal y familiar..

(15) 5. 3. OBJETIVOS. 3.1.. OBJETIVO GENERAL. Generar un paseo cultural que prolongue la Av. Jiménez como eje conector con el Chorro de Quevedo, en el cual se proponga un edificio que cree espacios de encuentro a través de vacíos al interior del mismo.. 3.2. . OBJETIVOS ESPECIFICOS. Generar vacíos interconectados para darle continuidad al tejido urbano, relacionando lo público con lo privado.. . Construir diversos ambientes de formación educativo- cultural en relación con las dinámicas existentes del lugar.. . Relacionar. corredores internos del edificio mediante vacíos, como escenarios. integradores. . Plantear un recorrido que articule el chorro de Quevedo y el Eje ambiental de la Jiménez para fomentar el turismo conservando el contexto histórico.. . Mejorar el entorno y la calidad de vida que se vive en estos sectores, mediante la integración de espacios públicos..

(16) 6. 4. FUNDAMENTO TEORICO. 4.1.. MARCO TEORICO. 4.1.1. Estructura de la Ciudad. “La historia del urbanismo hispanoamericano, en la cual se inscribe la historia de la capital, inicia con los primeros asentamientos españoles de San Sebastián de Urabá en 1509, y Santa María la Antigua del Darién en 1510, actualmente territorio ocupado por los departamentos de Antioquia y Chocó” (Aerea, 2014). En el momento en el cual se fundaron las ciudades principales se vieron favorecidas las autoridades peninsulares debido a que exigieron a los conquistadores la creación de ciudades que debían ser pobladas con una estructura administrativa, sin importar ni el tamaño y tampoco su importancia económica. “La aparición de la ciudad como resultado del avance de la conquista, exigía el establecimiento de una jerarquía urbana personificada en los cargos de gobierno municipal y provincial, así como, la utilización del hecho fundador, junto con el suelo y la infraestructura, como elementos de estratificación social y adquisición de prestigio” (Aerea, 2014). “Los inicios del Siglo XX se caracterizaron por los contrastes en los aspectos sociales y culturales. Se seguían las técnicas mestizas de la albañilería española y la cultura indígena, hasta los años veinte cuando se incorporaron el cemento, el hierro y el vidrio, con lo que cambió el paisaje urbanístico. Los campanarios de las iglesias dejaron de ser las edificaciones más altas, para ser reemplazadas por los bancos, nuevos símbolos del progreso” (Aerea, 2014).1 “Se manifestarían en la arquitectura bogotana tendencias cercanas al art decó, inspirado en las primeras vanguardias; al expresionismo, donde predominaba la visión interior de los artistas, la arquitectura orgánica, que promueve una armonía entre el hábitat humano y el mundo 1. La evolución de la ciudad se vio reflejada en la implementación del tranvía y el automóvil. La red original de calles se alteró con la construcción de avenidas y el paisaje urbano adquirió otro aspecto con las redes eléctricas..

(17) 7. natural. Esta última tendencia acogida por arquitectos bogotanos de la segunda mitad del siglo XX como Rogelio Salmona.” (Aerea, 2014) “Celebrar el Bicentenario de la Independencia nos motiva a trasladarnos en el tiempo y la arquitectura, nos permite ver las huellas de la conquista y la transformación de la nación ante el proceso de liberación.” “Construir, con la gente y para la gente, una ciudad positiva, como escenario de las actividades humanas, en la que el ordenamiento territorial promueva el desarrollo integral, equitativo y ambientalmente sostenible y permita el efectivo disfrute de los derechos…” (Humana, Bogota es tu Plan, 2013).. 4.1.2. Plan Zonal Centro de Bogotá. El Centro de la ciudad es el espacio ambiental, histórico, cultural, turístico, residencial, económico, administrativo, comercial y de servicios más importante del país, con un alto nivel de competitividad y vocación de liderazgo estratégico. El área del plan zonal está delimitado por el norte por la calle 39, por el sur de la calle 1ra, por el oriente por el bode de los cerros orientales y por el occidente por la carrera 30 o avenida ciudad de Quito. El Plan Centro busca integrar el centro con la ciudad y la región mediante el mejoramiento de las condiciones urbanas, lo que permitirá incrementar la población mediante el aumento de la oferta de vivienda, impulsar actividades productivas, mejorar la seguridad y preservar el patrimonio cultural. -Un Centro para Vivir. Garantiza la oferta habitacional en las diferentes modalidades de recuperación y desarrollo de proyectos inmobiliarios de vivienda en Bienes de Interés Cultural, edificios permanentes en desuso rehabilitados, zonas de renovación urbana y zonas de mejoramiento y consolidación, con el fin de mejorar las condiciones de habitabilidad de la población tradicional del Centro y atraer nuevos habitantes, considerando la inclusión de todos los niveles de ingresos..

(18) 8. -Un Centro con Equilibrio Territorial. Proyecta una estructura ambiental sólida, que se articule con la ciudad y la región, a través de los Cerros Orientales, los corredores ecológicos y los parques. -Un Centro Conservado, Renovado y Consolidado. Estructura operaciones integrales y proyectos urbanísticos e inmobiliarios, a partir de la definición de espacios estratégicos y la caracterización de criterios de ordenamiento para lograr un desarrollo en armonía con los tratamientos de conservación, consolidación y renovación urbana. -Un Centro Competitivo. Define un espacio atractivo para la inversión pública y privada, provisto de las condiciones normativas y urbanas que estimulen la ejecución de proyectos urbanos para el fortalecimiento y establecimiento de actividades administrativas, culturales, turísticas, comerciales, financieras, científicas, académicas y residenciales, como respuesta a su caracterización de Centro diverso.. Imagen 1: Mapa de estructura socio-económica y espacial Imagen 1 Fuente: Plan zonal del centro de Bogotá.

(19) 9. 4.1.1. Plan Urbano Centro de Bogotá. Lo que conocemos del Centro de Bogotá, lo denominamos como un territorio que, producto de intereses económicos particulares poderosos, parece un lugar en condiciones no aptas para ser el Centro Histórico de una capital. Teniendo en cuenta que la mayor parte de la población se moviliza hacía el centro y tiene que moverse grandes distancias, es por esto que se desarrolló un plan urbano para el Centro de la ciudad, en el cual se debe tener en cuenta que el espacio y los actores involucrados son parte vital para el desarrollo del proyecto. “La composición del área que corresponde al centro ampliado es compleja. Para acotarla se hace referencia a las tres estructuras que se definieron en el año 2003, en el marco de la revisión del Plan de Ordenamiento Territorial hecha en ese año, como base para desarrollar las estrategias que debían permitir alcanzar los objetivos de largo plazo planteados en él. Estas estructuras corresponden a la Estructura Ecológica Principal, la Estructura Funcional y de Servicios y la Estructura Socioeconómica y Espacial. Se deben tener presentes como los componentes del área que sirven de base para el desarrollo de las actividades humanas, y en donde se ejecuta la estrategia para revitalizar el centro ampliado”. (Humana, El Plan Urbano Ampliado del Centro de Bogota, 2014). 4.1.2. Plan Revitalización Centro Tradicional de Bogotá. Este proyecto de ciudad desarrollará sus acciones en torno al agua, al ambiente, a las poblaciones que habitan el sector y a la conservación y protección del patrimonio cultural material e inmaterial. La actualización y generación de nuevos instrumentos para la protección del patrimonio cultural del Centro Histórico y algunos sectores periféricos que constituyen su área de influencia inmediata. “La palabra revitalizar, está asociada a la vida y se asume como producto de una mezcla de procesos y actores relacionados de la que emergen las características de una sociedad fuerte, activa y dinámica. No es gratuito que la sociedad evada los conflictos que produce su.

(20) 10. convivencia, en razón a que la complejidad de las relaciones humanas, en la mayoría de los casos, no permite soluciones definitivas. Por tal motivo, las reglas básicas o principios que orientan la estrategia para revitalizar el centro ampliado reconocen que enfrentar los conflictos significa convivir con ellos en una constante dialéctica y dinámica entre solución-conflicto”. (Humana, El Plan Urbano Ampliado del Centro de Bogota, 2014). Imagen 2: Propuesta General Plan Revitalización Centro Bogotá Fuente: Plan Revitalización del centro de Bogotá.

(21) 11. 4.1.3. Percepción del espacio- Cartografía Social. Imagen 3: Cartografía Centro de Bogotá Fuente: Portafolio grupo 3 Facultad de Diseño U. Católica 2015. PERCEPCIONES PRIMARIAS: . Desarticulación de los ejes de vegetación. . El vehículo se constituye como el medio de movilidad predominante, generando contaminación ambiental.. . Mal uso de las instalaciones, en entornos con problemáticas sociales fuertes y falta de mantenimiento de los edificios por elevados costos.. . Congestión de movilidad por la cantidad de población que llega hacer uso de las instituciones allí localizadas.. . Falta de importancia de los cerros orientales. . Desarticulación de sistemas de movilidad..

(22) 12. 5. IDEA DE CIUDAD. 5.1 PROLEMATICA El centro de la ciudad contiene formas de urbanización y de estructura urbana, correspondientes a diferentes etapas de crecimiento de la ciudad desde el periodo funcional hasta el día de hoy. Los diferentes fragmentos de la ciudad que conforman el tejido urbano del centro presentan características particulares y diversos grados de transformación. A partir de estos fragmentos de ciudad resaltan problemáticas generales del lugar huellas de mal funcionamiento como la inseguridad, la congestión, la conglomeración de vendedores ambulantes, los invasores del espacio público, además de las edificaciones deterioradas. Uno de los problemas fundamentales de este sector es la carencia de espacio público en relación con el área construida, teniendo en cuenta el mal uso en el espacio público existente generan un deterioro urbano en la ciudad, gracias al incremento de la población flotante y la falta de cultura ciudadana. Los espacios residuales, y centros de manzana sin uso contribuyen a este deterioro, además del déficit de espacios que propongan actividades a la población tanto flotante como residente. De acuerdo con lo anterior podemos definir que los problemas no son sólo técnicos, sino fundamentalmente de modos de vida, y que son necesarios en el planteamiento político y actuaciones que promuevan la responsabilidad social de los ciudadanos y las empresas, que tiene que promover y liderar el sector público. Es el punto de encuentro entre Calidad de Vida y Sostenibilidad..

(23) 13. 5.2 ESTRUCTURA URBANA. Imagen 4: Estructura Urbana Fuente: Autor. 5.3 POLITICAS DE DESARROLLO . POLITICA DE USOS: Enfocar los usos y actividades complementarias, al uso residencial.. . POLITICA DE ESPACIO PUBLICO: En las zonas densificadas ceder espacios destinados a uso público y de paisaje para suplir las necesidades de los nuevos habitantes..

(24) 14. . POLITICA DE PLANES PARCIALES: Consolidar el área de influencia de los planes parciales por medio de la redensificación estratégica de desarrollo.. . POLITICA DE MOVILIDAD: Asegurar las conexiones metropolitanas por medio de redes de movilidad intermodal.. Imagen 5: Plano de Usos General Fuente: Portafolio grupo 3. Facultad de Diseño U. Católica 2015..

(25) 15. Imagen 6: Movilidad Alternativa Centro de Bogotá Fuente: Portafolio grupo 3. Facultad de Diseño U. Católica 2015..

(26) 16. Imagen 7: Espacio Público y Estructura verde Fuente: Portafolio grupo 3. Facultad de Diseño U. Católica 2015..

(27) 17. Imagen 8: Intercambiadores y Alamedas propuestas Centro de Bogotá Fuente: Portafolio grupo 3. Facultad de Diseño U. Católica 2015.. 5.4 ESTRATEGIAS Y OPERACIONES . ESTRATEGIA DE USOS: Generar tejido social, espacios y usos complementarios incluyentes a la vivienda.. . ESTRATEGIA DE ESPACIO PUBLICO: Revitalizar la estructura ecológica complementaria..

(28) 18. . ESTRATEGIA DE PLANES PARCIALES: Construcción de ciudad que vincule los planes propuestos por medio de acciones que potencialicen los sistemas.. . ESTATEGIA DE MOVILIDAD: Generar recorridos de movilidad alternativa a partir de intercambiadores de sistemas de transporte y redes intermodales.. Imagen 9: Plano Planes Centro de Bogotá Fuente: Portafolio grupo 3. Faculta de Diseño U. Católica 2015..

(29) 19. Imagen 10: Plano de Valoración Patrimonial Fuente: Portafolio grupo 3 Facultad de Diseño U. Católica 2015.

(30) 20. Imagen 11: Decreto numero 562 Fuente: Portafolio grupo 3 Facultad de Diseño U. Católica 2015.

(31) 21. 6. DELIMITACION ZONA DE INTERVENCION La zona de la Concordia está delimitada por lugares tanto históricos como culturales,. dentro de los cuales encontramos el Chorro de Quevedo, El parque pueblo viejo y la avenida Jiménez. Estos lugares nos reflejan la actividad de la ciudad y su pasado colonial.. Imagen 12: Delimitación del lugar Fuente: Portafolio grupo 3 Facultad de Diseño U. Católica 2015.

(32) 22. 6.1 GENERALIDADES. Imagen 13: Barrios localidad Candelaria Fuente: Observatorio de Convivencia y Seguridad Ciudadana SUIVD de la Secretaria de Gobierno.. . Localidad: UPZ Candelaria. . Norte: Av. Jiménez Sur: Calle 11 Oriente: Av. Circunvalar Occidente: Carrera 4ta. . Estratificación: 1, 2, 3.. . Barrios: La Catedral, Centro Administrativo, Santa Bárbara, La Concordia, Las Aguas, Egipto y Belén..

(33) 23. 6.2 NORMATIVA. 6.2.1 EQUIPAMIENTOS CULTURALES CANDELARIA. Existen 35 equipamientos culturales en la localidad. Sin embargo los habitantes de la Candelaria reconocen otros espacios no oficializados algunos espacios tradicionales de carácter privado, son vistos y usados por los ciudadanos como escenarios culturales.. 6.2.2 NORMATIVA EQUIPAMIENTOS CULTURALES Decreto 465 del 2006 Las áreas de cultura se clasifican: a. Equipamientos del campo de arte. Es la infraestructura especializada en la creación, formación, investigación, circulación y apropiación de las áreas de música, danza, artes escénicas, artes plásticas, artes gráficas, literatura y audiovisuales. b. Equipamientos del campo de cultura. Es la infraestructura especializada para la expresión de los diferentes pueblos, entre los cuales se cuentan los indígenas, afrodescendientes, raizales; y los sectores organizados según su género, edad, etnia, clase. c. Equipamientos del campo de patrimonio. Son los espacios y edificaciones especializadas asociadas al patrimonio tangible (mueble e inmueble en las categorías de arquitectónico, arqueológico, natural, subacuático) e intangible (ritos, costumbres, tradiciones, creencias cosmogónicas, rutas).. Imagen 14: Equipamientos Localidad Candelaria Fuente: Secretaria Distrital de Planeación.

(34) 24. Tipos de Equipamiento Cultural:. Imagen 15: Equipamientos culturales Candelaria Fuente: Secretaria Distrital de Planeación.

(35) 25. 7. ESTADISTICAS LOCALIDAD. 7.1 NORMATIVA UPZ CANDELARIA (Sector 1). Imagen 16: Normativa UPZ Candelaria. Fuente: Portafolio grupo 3 Facultad de Diseño U. Católica 2015.

(36) 26. 7.2 EDIFICABILIDAD DEL LUGAR.

(37) 27. 8. PROYECTO DE INTERVENCION. 8.1 IMPLANTACION. 8.1.1. Componentes Ambientales. El déficit evidente de espacio público, en el Parque Pueblo Viejo se observa la poca pertenencia por este espacios tan simbólicos que se convierte en un espacios de transición.. Imagen 17: Espacio Público La Concordia Fuente: Autor.

(38) 28. 8.1.2. Componente Vial. Se observa que el mayor acceso al sector es la Av. Jiménez. Existe una gran variedad y oportunidades de transporte para movilizarse.. Imagen 18: Movilidad La Concordia Fuente: Autor. 8.1.3 Componente Económico y Social. Imagen 19: Usos del espacio La Concordia Fuente: Autor.

(39) 29. Encontramos que dentro de los aspectos tanto económicos como sociales, existe una limitación en cuanto al aprovechamiento del espacio que no presenta un continuo mantenimiento, por lo que su deterioro no permite un sano y adecuado uso por parte de la comunidad.. Por tal razón, es necesario incrementar los usos complementarios de los espacios y aprovechas los nodos culturales que existen, y de esta forma revitalizar el sector atrayendo así a la población residente como la flotante en la zona.. 4.1.2. Características del lugar. Imagen 20: Dinámicas del Lugar Fuente: Autor.

(40) 30. Imagen 21: Características del lugar Fuente: Autor. Imagen 22: Características del lugar Fuente: Autor.

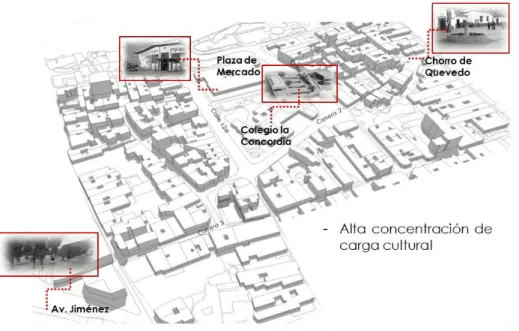

(41) 31. Imagen 23: Nodos del lugar Fuente: Autor. 4.1.3. Áreas. Tabla No. 1: Espacio Público Fuente: Autor. Tabla No. 2: Vías de Intervención Fuente: Autor.

(42) 32. 4.1.4. Propuesta Urbana. Imagen 24: Propuesta Urbana General Fuente: Autor. La articulación de la ciudad a través de corredores ecológicos y parques, para constituirse como unidad con la consolidación de borde de los cerros orientales, generando un equilibrio sostenible entre el espacio público por persona para unas mejores condiciones de vida. El sector de la Concordia cuenta con gran cantidad de predios de bienes de interés cultural, muchas de estas manzanas cuentan con un espacio vacío al interior. Es importante tener en cuenta las edificaciones a tratar, que están en desuso, en proceso de mejoramiento y rehabilitación..

(43) 33. Imagen 25: Articuladores Urbanos Fuente: Autor. 8.2 INTERVENCION ARQUITECTONICA. 8.2.1. Morfología Arquitectónica. Imagen 26: Morfología Fuente: Autor.

(44) 34. Es de suma importancia en este aspecto tener en cuenta que existe un concepto de patio central o en su defecto claustro, teniendo en cuenta que existe una zona verde interior la cual se rige por la normativa del sector haciendo una relación muy cercana con el contexto en el cual se permiten alturas y se le da una continuidad a las fachadas. Lo anterior con el fin de garantizar que el proyecto tenga un papel arquitectónico y constructivo en la solución del problema que se plantea en el sector.. Se busca generar un equilibrio de habitantes por hectárea, ya que en el centro tradicional hay sectores más densificados que otros, por esto se aprovecha el área en altura, dando una igualdad con el espacio público. Si se cede más área de espacio público, se podrá subir más en altura.. Imagen 27: Plano Sombras Fuente: Autor.

(45) 35. 8.2.2 Logicas Operativas. Imagen 28: Lógicas Operativas Fuente: Autor. Los espacios intermedios o espacios multifuncionales dispuestos alrededor del eje central ayudan a distribuir y potenciar las interacciones. Las circulaciones se concentran a través del espacio central, enfatizan las relaciones espaciales..

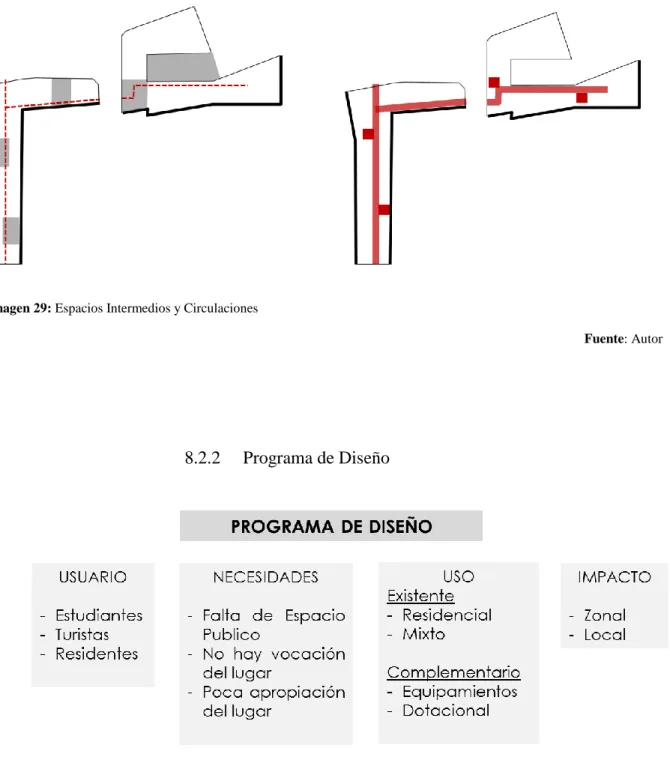

(46) 36. Imagen 29: Espacios Intermedios y Circulaciones Fuente: Autor. 8.2.2. Programa de Diseño. Tabla No. 3: Programa de Diseño Fuente: Autor.

(47) 37. Tabla No. 4: Organigrama Fuente: Autor. 8.2.3. Distribución Espacial. USOS COMPLEMENTARIOS: Incluye áreas de comidas y permanencia social que permiten desarrollar toda una serie de dinámicas que se acoplen con el proyecto de escenarios colectivos integradores y con los habitantes del sector.. PROCESOS DE APRENDIZJE: En este caso se diseñan una variedad de escenarios que sirvan como aulas al aire libre o específicamente unos espacios o ambientes de aprendizaje diferentes.. POCESOS DE SOCIALIZACION: Patios internos son esos componentes arquitectónicos que funcionan como dispositivos que permite la construcción permanente de las relaciones entre las personas..

(48) 38. Imagen 30: Planta Primer Nivel Fuente: Autor. 8.3 INTERVENCION CONSTRUCTIVA. Después de hacer un análisis sobre las construcciones existentes en el lugar, se tomaron en cuenta varios aspectos, entre estos la importancia histórica de la zona y la intervención sea proyectada a maximizar los recursos y la mejora en la utilización de los espacios, esto con el fin de lograr una relación con la zona a intervenir.. 8.3.1. Geotecnia del Sector. El sector del proyecto está constituido por una zona montañosa susceptible a deslizamientos por remoción de masas, por esta razón es necesario realizar un estudio geológico preliminar para de esta forma tomar una decisión..

(49) 39. Las formaciones de materiales aledañas a la zona son altamente inestables, haciendo que el lugar presente deslizamientos de forma continua.. La inclinación hace que sea necesario que tanto las vías vehiculares de acceso como los senderos peatonales sean diseñados y construidos, para que los mismos no sobrepasen inclinaciones superiores al doce por ciento en las zonas vehiculares, y al ocho por ciento las zonas peatonales. Por lo anterior, es necesario bordear las laderas montañosas y que las mismas no sobrepasen estas pendientes.. Imagen 31: Zonificación concentración media. Fuente: Zonas de Respuesta Sísmica. Disponible en Internet: http://www.scg.org.co/wp-content/uploads/mczsb-respuesta-2010.pdf.

(50) 40. Imagen 32: Microzonificación Sísmica. Fuente: Zonas de Respuesta Sísmica. Disponible en Internet: http://www.scg.org.co/wp-content/uploads/mczsb-respuesta-2010.pdf. Imagen 33: Humedad Relativa Fuente: Zonas de Respuesta Sísmica. Disponible en Internet: http://www.scg.org.co/wp-content/uploads/mczsb-respuesta-2010.pdf.

(51) 41. 8.3.2. Diagrama Psicosomático. En la Carta Psicosomática para el proyecto se decidió tomar una calefacción solar pasiva, también se busca que la ventilación sea de forma natural para disminuir los costes futuros y que de la misma forma se dé un enfriamiento de la construcción directo.. Imagen 34: Carta Psicométrica Fuente: Autor. Imagen 35: Datos Climáticos Fuente: Autor.

(52) 42. 8.3.3. Cimentación y Estructura del Proyecto. Imagen 36: Proceso Estructural Fuente: Autor.

(53) 43. Aislamientos, mediante patios al interior que dan una iluminación natural en todo el proyecto Los muros estructurales en la periferia, enfatizan las relaciones tanto verticales como horizontales. Imagen 37: Aislamiento y Muros estructurales Fuente: Autor. Cimentación, mediante zapatas. Se emplean columnas. para señalar la circulación del. proyecto. Fachadas exteriores, estereotómicas reflejan una masa perforada. Internas, mayor visibilidad para manejo de luz. Imagen 38: Cimentación y Fachadas Fuente: Autor.

(54) 44. 8.3.4. Planta Estructural. Imagen 39: Planta Cimentación Fuente: Autor.

(55) 45. 8.4 MATERIALES SOSTENIBLES. Imagen 40: Vegetación sostenible. Fuente: Autor. Imagen 41: Sistema drenaje sostenible Fuente: Autor.

(56) 46. 9. . CONCLUSIONES. En este proyecto se tuvo en cuenta que el espacio fue creado para vivir, garantizando oferta habitacional a nuevos habitantes y de esta manera generar una población que se apropie del lugar. Un centro que sea un espacio atractivo para la inversión pública privada, generando espacios estratégicos y caracterización de áreas vocacionales.. . La articulación de la ciudad a través de corredores ecológicos y parques, para constituirse como unidad con la consolidación de borde de los cerros orientales, generando un equilibrio sostenible entre el espacio público por persona para unas mejores condiciones de vida.. . Es necesario tener en cuenta las ventajas que brinda el barrio la Concordia, debido a su influencia histórica y cultural podemos apreciar la existencia de centros turísticos e históricos y tomar ventaja de los mismos para desarrollo económico y social de la zona.. . La importancia de nodos históricos del lugar como el Chorro de Quevedo, y la Av. Jiménez, buscando una integración entre estos y dando reconocimiento y vocación cultural al lugar para la población de todo el centro histórico.. . Es importante crear un sentido de pertenencia a los habitantes del sector y que se apropien de este formen una identidad, se busca que este eje que comunique y se integre con la parte cultural del sector, generando una relación directa con el Parque Pueblo Viejo dándole una renovación urbana y vitalidad a este..

(57) 47. 10. BIBLIOGRAFIA. Aerea, F. (13 de 12 de 2014). Revista Aeronautica. Recuperado el 15 de 04 de 2015, de Revista Aeronautica: https://www.revistaaeronautica.mil.co/arquitectura-colonial-de-santa-fe-debogot%C3%A1 Bogota, A. M. (11 de 2007). La Candelaria Observatorio de Culturas. Recuperado el 25 de 06 de 2015, de La Candelaria Observatorio de Culturas: http://www.culturarecreacionydeporte.gov.co/observatorio/documentos/localidades/LaCandela ria.pdf Bogota, A. M. (04 de 2011). 21 monografias de las localidades. Recuperado el 11 de 05 de 2015, de 21 monografias de las localidades: http://www.sdp.gov.co/portal/page/portal/PortalSDP/InformacionTomaDecisiones/Estadisticas /Documentos/An%E1lisis/DICE079-MonografiaLaCandelaria31122011.pdf Bogota, A. M. (03 de 2013). Norma Urbana. Recuperado el 12 de 07 de 2015, de Norma Urbana: http://www.sdp.gov.co/portal/page/portal/PortalSDP/POT_2020/Documentos/Anexo_9_Cartill a_mejoramiento_vivienda.pdf Humana, B. (02 de 2013). Bogota es tu Plan. Recuperado el 15 de 04 de 2015, de Bogota es tu Plan: http://portel.bogota.gov.co/secretariageneral/imadocumentos/Plan%20de%20desarrollo%20BO GOTA%20FINAL%20web.pdf HUmana, B. (2013). Secretaria Distrital Planeacion Bogota. Recuperado el 20 de 06 de 2015, de Secretaria Distrital Planeacion Bogota: http://www.sdp.gov.co/portal/page/portal/PortalSDP/OrdenamientoTerritorial/OperacionesEstr ategicas/PLANES%20%20ZONALES/PLAN%20DE%20ORDENAMIENTO%20ZONAL%2 0CENTRO/Ubicaci%F3n Humana, B. (07 de 2014). El Plan Urbano Ampliado del Centro de Bogota. Recuperado el 12 de 05 de 2015, de El Plan Urbano Ampliado del Centro de Bogota: http://www.sdp.gov.co/portal/page/portal/PortalSDP/ciudadania/Publicaciones_SDP/CENTRO -AMPLIADO-digital.pdf.

(58) 48. 11. ANEXOS. ANEXO A: Plancha final de entrega (dimensiones 210 * 200 cm). Fuente: Autor.

(59) 49. ANEXO B: Plancha Diseño Urbano (dimensiones 70 * 200 cm). Fuente: Autor.

(60) 50. ANEXO C: Plancha Diseño Arquitectónico (dimensiones 70 * 200 cm). Fuente: Autor.

(61) 51. ANEXO D: Plancha Diseño Constructivo (dimensiones 70 * 200 cm). Fuente: Autor.

(62) 52. ANEXO E: Fotos Maquetas.
