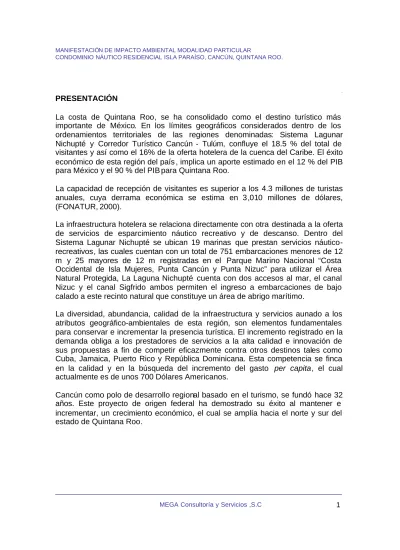

PRESENTACIÓN
La costa de Quintana Roo, se ha consolidado como el destino turístico más importante de México. En los límites geográficos considerados dentro de los ordenamientos territoriales de las regiones denominadas: Sistema Lagunar Nichupté y Corredor Turístico Cancún - Tulúm, confluye el 18.5 % del total de visitantes y así como el 16% de la oferta hotelera de la cuenca del Caribe. El éxito económico de esta región del país , implica un aporte estimado en el 12 % del PIB para México y el 90 % del PIB para Quintana Roo.
La capacidad de recepción de visitantes es superior a los 4.3 millones de turistas anuales, cuya derrama económica se estima en 3,010 millones de dólares, (FONATUR, 2000).
La infraestructura hotelera se relaciona directamente con otra destinada a la oferta de servicios de esparcimiento náutico recreativo y de descanso. Dentro del Sistema Lagunar Nichupté se ubican 19 marinas que prestan servicios náutico- recreativos, las cuales cuentan con un total de 751 embarcaciones menores de 12 m y 25 mayores de 12 m registradas en el Parque Marino Nacional “Costa Occidental de Isla Mujeres, Punta Cancún y Punta Nizuc” para utilizar el Área Natural Protegida, La Laguna Nichupté cuenta con dos accesos al mar, el canal Nizuc y el canal Sigfrido ambos permiten el ingreso a embarcaciones de bajo calado a este recinto natural que constituye un área de abrigo marítimo.
La diversidad, abundancia, calidad de la infraestructura y servicios aunado a los atributos geográfico-ambientales de esta región, son elementos fundamentales para conservar e incrementar la presencia turística. El incremento registrado en la demanda obliga a los prestadores de servicios a la alta calidad e innovación de sus propuestas a fin de competir eficazmente contra otros destinos tales como Cuba, Jamaica, Puerto Rico y República Dominicana. Esta competencia se finca en la calidad y en la búsqueda del incremento del gasto per capita, el cual actualmente es de unos 700 Dólares Americanos.
Cancún como polo de desarrollo regional basado en el turismo, se fundó hace 32 años. Este proyecto de origen federal ha demostrado su éxito al mantener e incrementar, un crecimiento económico, el cual se amplía hacia el norte y sur del estado de Quintana Roo.
MEGA Consultoría y Servicios ,S.C 2 Crecimiento económico y ocupación hotelera de Cancún 1990-2000
Fuente: Asociación de Hoteles de Quintana Roo.
Sin embargo, este éxito económico ha desencadenado problemas relacionados con la población y poblamiento del área así como del deterioro relativo de los recursos naturales y ha rebasado la capacidad financiera de los gobiernos locales para la dotación de servicios urbanos mínimos, esto a pesar de las voluntades y esfuerzos de estas autoridades para la consecución de inversiones, créditos y establecimiento de programas de amplio alcance. Tal vez uno de los casos mas ilustrativos en este contexto es el caso del ejido Alfredo V. Bonfil, en donde el cambio de uso del suelo y el crecimiento irregular es evidente.
.
MEGA Consultoría y Servicios ,S.C 3
Arriba, Ejido A.V. Bonfil, BENITO JUÁREZ, QUINTANA ROO. INEGI 1991. Abajo misma cobertura y fuente en 2002.
MEGA Consultoría y Servicios ,S.C 4 Es en este entorno , caracterizado por el crecimiento urbano y económico, donde se ubica el concepto y el proyecto denominado:“Condominio Náutico Residencial Isla Paraíso” el cual hace uso de un espacio urbano artificialmente formado sobre la laguna Nichupté, cuyas características y posibilidades, de acuerdo con su concepción original, permiten edificaciones y construcciones relacionadas con la vivienda, el turismo, actividades náuticas y el esparcimiento en general.
ANTECEDENTES ADMINISTRATIVOS DEL PROYECTO ISLA PARAÍSO.
El 26 de junio de 1985, se somete a evaluación a la Dirección General de Normatividad y Regulación Ecológica de la Secretaría de Desarrollo Urbano y Ecología (SEDUE) el documento técnico "Relleno del Lote 18-A", situado en la zona hotelera de Cancún, Quintana Roo.
El oficio 410.- 1437, que corresponde al resolutivo en materia de impacto ambiental emitido por la Dirección General de Normatividad y Regulación Ecológica de la SEDUE es prorrogado, en todos sus términos y por la misma Dirección General, durante un año mediante el oficio 411.- 629 / 410 4284 de fecha 21 de septiembre de 1987.
El oficio 410.- 4284 es prorrogado mediante oficio 410.- 609 emitido por la Dirección General de Normatividad y Regulación Ecológica (SEDUE) el día primero de agosto de 1988. Esta vez la prórroga es por tres años.
El 19 de junio de 1989, es emitido el oficio 410.- 656, el cual considera procedente, en los términos indicados, la manifestación de impacto ambiental presentada el 26 de junio de 1985 y a la información presentada en estudios adicionales y complementarios. El oficio de referencia otorga al proyecto una vigencia de un año.
Mediante oficio DV/182/92 de fecha 29 de enero de 1992, el Fondo Nacional de Fomento al Turismo (FONATUR) no indica que deban realizarse nuevas manifestaciones de impacto ambiental relacionadas con la construcción de infraestructura, salvo las obras relativas a canales de interconexión propuestas entre las lagunas Nichupté y Bojórquez, las cuales deberán ser resueltas de acuerdo a la normatividad ambiental.
Mediante oficio DV/475-92 de fecha marzo 9 de 1992 FONATUR (Ver Anexo administrativo), en el punto 3 indica que el Plan Maestro y su memoria descriptiva, presentados por Promotora e Inversora ADISA, S.A. de C.V., filial de Grupo ICA han sido aprobados por FONATUR, en el entendido de que se requiere autorización de la autoridad ambiental federal (SEDUE) exclusivamente a lo referente a la disposición de aguas residuales.
.
MEGA Consultoría y Servicios ,S.C 5
Se entiende que FONATUR, como rector del desarrollo de Cancún ha aceptado el Plan Maestro precisamente por cumplir con los requisitos ambientales y urbanos.
Bajo estos términos Distribuidora DISUR, S.A. de C.V., adquiere el predio denominado “Isla Dormida” ubicado en el Lote 18-04-06 del Conjunto Condominal Isla Dorada, con la finalidad de construir un condominio Náutico Residencial de conformidad con lo establecido en el Plan Maestro autorizado a Promotora e Inversora ADISA, S.A. de C.V.
El 20 de enero de 2003 se somete al procedimiento de evaluación en materia de impacto ambiental el proyecto “Residencial Isla Paraíso”
El 7 de abril de 2003 el H. Ayuntamiento de Benito Juárez, a través de la Dirección General de Desarrollo Urbano emite la LICENCIA DE CONSTRUCCIÓN en concordancia con el artículo 115 Constitucional, a lo considerado en el Plan de Desarrollo Urbano de la Ciudad y en propio Plan Maestro de Isla Dorada.
El 25 de marzo de 2003, la Dirección General de Impacto y Riesgo Ambiental, mediante el oficio SGPA-DGIRA-DIA 0698/03 niega el proyecto. SEMARNAT informa a PROFEPA.
PROFEPA realiza una inspección al predio el 16 de diciembre de 2002.
Se genera el acta de inspección DF/IV/IA/1256/2002.
El 11 de agosto de 2003, Distribuidora Disur, S.A. de C.V. presenta un Estudio de Impactos Generados para su valoración ante la Delegación Federal de la PROFEPA. Esta situación se considera concluida bajo la emisión de la Resolución Administrativa otorgada por PROFEPA N° 409/2003, situación administrativa concluida (Ver el Anexo administrativo).
Por otra parte y a raíz de una consulta expresa sobre el tema, FONATUR emite el oficio DESCAN/GPC/1117/03 de fecha 17 de septiembre de 2003 cuyas reflexiones relevantes son:
1.-Las autorizaciones en materia ambienta l y urbana para el Plan Maestro del lote 18, el cual cuenta con una superficie total de 54. 419 ha. son vigentes.
2.-El Plan Maestro citado y denominado Conjunto Condominal ISLA DORADA, es un proyecto integral al cual se le autorizó una densidad total de 2,254 unidades habitacionales y turísticas así como diversos usos de suelo y capacidades de construcción, tales como muelles y dársenas distribuidas según sus usos (Ver el Anexo administrativo).
MEGA Consultoría y Servicios ,S.C 6 I. DATOS GENERALES DEL PROYECTO
1 Proyecto
“CONDOMINIO NÁUTICO RESIDENCIAL ISLA PARAÍSO”
Tipo de proyecto: Construcción de un conjunto condominal de 60 unidades habitacionales, una marina y la instalación de un muelle de madera. Ver anexo planos.
Las obras y actividades que considera este proyecto se encuentran bajo los supuestos del artículo 28 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente así como en el Artículo 5º, inciso Q) de su reglamento en Materia de evaluación del Impacto Ambiental.
1.2 Ubicación del proyecto
El proyecto se ubica en el lote 18-04-06del Conjunto Condominal Isla Dorada, en la Zona Hotelera de Cancún. Municipio de Benito Juárez, Estado de Quintana Roo, en una Unidad de Gestión Ambiental (UGA) T-11 del Acuerdo de Coordinación para el Ordenamiento Ecológico de la Región Denominada Sistema Lagunar Nichupté, (UGA) T11, regida por una política de Aprovechamiento, apta para turismo de densidad alta (hasta 50 ctos/ha) y, de acuerdo al Plan Director Urbano de la Ciudad de Cancún, expresado en el oficio N° DGU/925/00 de fecha 5 de octubre de 2000, le corresponde un uso de suelo TR: turístico, residencial el cual permite, en los 26, 429.74m2 del predio, una densidad neta para vivienda de 90 unidades a razón de 34 Viviendas /Hectárea.
.
MEGA Consultoría y Servicios ,S.C 7
En naranja se muestra la delimitación del lote adquirido para la construcción del condominio náutico residencial Isla Paraíso. En verde los límites del desarrollo Isla Dorada.
Colindancias y actividades que ahí se desarrollan
ORIENTACIÓN COLINDANCIA ACTIVIDADES
Norte Circuito Paraíso circulación interior del Condominio Isla Dorada
Habitacional
Sur Centro comercial “La Isla” Comercio y servicios Sistema Lagunar Nichupté y
Zona Federal Marítimo Terrestre
Canal de navegación y recreación activa
Este Av. Paraíso, acceso al
desarrollo Isla Dorada
Tráfico vehicular Oeste Vivienda unifamiliar. Marina
privada
Habitacional con actividades Náutico- recreativas
Sistema Lagunar Nichupté y Zona Federal Marítimo Terrestre
Canal de navegación y recreación activa
MEGA Consultoría y Servicios ,S.C 8 Croquis de localización
El predio para este proyecto se ubica en el lote 18-04-06 del Conjunto Condominal Isla Dorada, en la Zona Hotelera de Cancún. Municipio de Benito Juárez, Quintana Roo.
1.3 Dimensiones del proyecto y vida útil
El proyecto propuesto tiene un carácter puntual y permanente. Se desarrolla en un predio urbano ubicado en la Zona Hotelera de Cancún cuya superficie total es de 26,429.74m2. La propuesta de construcción consiste en un conjunto condominal de 60 unidades habitacionales, una marina para 20 posiciones y un deck con muelle en el sistema lagunar Nichupté para 20 posiciones. El proyecto se propone bajo las siguientes distribuciones de áreas y edificios:
.
MEGA Consultoría y Servicios ,S.C 9
ÁREA A
EDIFICIO A1 SUPERFICIE DE DESPLANTE: 838.64m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
EDIFICIO A2 SUPERFICIE DE DESPLANTE: 838.64m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
EDIFICIO A3 SUPERFICIE DE DESPLANTE: 838.64m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
ÁREA B
EDIFICIO B1 SUPERFICIE DE DESPLANTE: 692.88m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 9 DEPARTAMENTOS
EDIFICIO B2SUPERFICIE 404.83 m2
1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 6 DEPARTAMENTOS
EDIFICIO B3 SUPERFICIE DE DESPLANTE: 692.88m2 1 EDIFICIOS DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 9 DEPARTAMENTOS
ÁREA C
EDIFICIO C1 SUPERFICIE DE DESPLANTE 404.83 m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 6 DEPARTAMENTOS
EDIFICIO C2 SUPERFICIE DE DESPLANTE 404.83 m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 6 DEPARTAMENTOS
MARINA
INFRAESTRUCTURA PARA 20 POSICIONES DE USO PRIVADO CONSTRUIDA POR EXCAVACIÓN Y CONEXIÓN CON EL CANAL SUR EN UNA SUPERFICIE DE 2,900m2,
MEGA Consultoría y Servicios ,S.C 10 MUELLE
INFRAESTRUCTURA PARA 20 POSICIONES DE USO PRIVADO,
SUPERFICIE DE CONTACTO CON LA ZONA FEDERAL MARÍTIMO TERRESTRE INCLUYENDO DECK DE MADERA: 67m lineales
SUPERFICIE DE CONTACTO CON EL ESPEJO DE AGUA: 276.58m2 1.4 Documentación legal.
Se presenta en anexo.
2.1 DATOS GENERALES DEL PROMOVENTE I2.1 Nombre o razón social
Distribuidora DISUR S.A. DE C.V.
I2.2 Registro Federal de Causantes (RFC) DDI931011GL1
I2.3 Nombre del representante legal
I2.4 Cargo del representante legal .
I2.5 Dirección del promovente para recibir u oír notificaciones
I2.5.1 Teléfono y fax en México D.F.
. En Cancún:
I2.5.2 Correo electrónico
2.2 Responsable de la elaboración del estudio de impacto ambiental I.3. RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.3.1. Nombre o razón social
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
.
MEGA Consultoría y Servicios ,S.C 11
II.- DESCRIPCIÓN DEL PROYECTO 1.1 Naturaleza del proyecto
Se trata de un proyecto de vivienda condominal urbana sobre el Lote 18-04-06 del predio 18A, Isla Dorada, que pretende la construcción y operación de un conjunto de 8 edificios, una marina interior y muelle rústico de madera para atraque en la laguna .
El proyecto implica una obra nueva de viviendas en condominio e infraestructura náutica privada que formarán parte de la zona urbanizada del Conjunto Condominal Isla Dorada, desarrollada y por la promotora e inversora ADISA. El origen de este desarrollo se remonta a un relleno autorizado por las autoridades ambientales federales sobre el cual se diseñó un Plan Maestro que consideró, desde su inicio, usos del suelo habitacionales, turísticos, comerciales y recreativos, los que, en su momento, fueron aceptados por FONATUR, desarrollador federal responsable del desarrollo de la Zona Hotelera de Cancún.
Lo anterior se encuentra expresado en el punto 3 del oficio DV/475-92 de fecha marzo 9 de 1992 que se presenta en el Anexo administrativo.
La ubicación de las construcciones del Condominio Náutico Residencial Isla Paraíso considera el aprovechamiento paisajístico del área, no implica afectación alguna sobre los pocos árboles de mangle botoncillo presentes en los bordes del cuerpo lagunar y sí contempla un amplio programa de forestación con especies nativas.
Al momento se presenta un avance de obra del 25% lo que implica la limpieza del terreno, la colocación de pilotes y la construcción de los edificios A1, B1 Y B2. La presente manifestación se somete a evaluación en materia de impacto ambiental bajo lo establecido en el artículo 57 del Reglamento en Materia de Evaluación del Impacto Ambiental el cual indica que “en los casos en que se lleven a cabo obras o actividades que requieran someterse al procedimiento de evaluación de impacto ambiental conforme a la Ley y al presente Reglamento, sin contar con la autorización correspondiente, la Secretaría, con fundamento en el Título Sexto de la Ley, ordenará las medidas correctivas o de urgente aplicación que procedan. Lo
Proteccion de Datos LFTAIPG
MEGA Consultoría y Servicios ,S.C 12 anterior, sin perjuicio de las sanciones administrativas y del ejercicio de las acciones civiles y penales que resulten aplicables, así como de la imposición de medidas de seguridad que en términos del artículo anterior procedan.
Para la imposición de las medidas de seguridad y de las sanciones a que se refiere el párrafo anterior, la Secretaría deberá determinar el grado de afectación ambiental ocasionado o que pudiera ocasionarse por la realización de las obras o actividades de que se trate. Asimismo, sujetará al procedimiento de evaluación de impacto ambiental las obras o actividades que aún no hayan sido iniciadas”.
Vistas que muestran el avance de obra.
.
MEGA Consultoría y Servicios ,S.C 13
1.2 Selección del sitio
El sitio fue seleccionado por sus atributos escénicos, por la ventaja competitiva que representa la zona y porque, de acuerdo a la reglamentación urbana vigente es posible la construcción de un desarrollo como el aquí manifestado y autorizado por la instancia municipal correspondiente a través de la licencia de construcción.
1.2.1 Justificación y objetivos
La demanda y la calidad de la oferta de vivienda unifamiliar en Cancún exige la construcción de nuevos espacios habitacionales por lo que la innovación y mejora continua de las instalaciones y servicios resulta indispensable para conservar el nivel de aceptación de este polo de desarrollo turístico. Es en este segmento en el que distribuidora DISUR participa con esta propuesta constructiva.
El arquetipo de este proyecto, así como su ubicación, se estima concordante con las oportunidades y limitaciones que imprime el sistema circundante en términos ambientales, económicos, sociales, y urbanos.
Los elementos que implica esta construcción se han diseñado de tal manera que el conjunto planteado resaltará las propiedades habitacionales del conjunto Isla Dorada, se ocupa un terreno que, de permanecer baldío, desacreditaría los atributos escénicos del desarrollo.
Se estima que la construcción y operación del proyecto favorecerá el entorno en el que se ubica en tres sentidos:
• Porque será una construcción concordante con el uso del suelo y el paisaje.
• Porque las viviendas e instalaciones náuticas propuestas dotarán al desarrollo Isla Dorada de oportunidades de vivienda de alto nivel lo cual contribuye a mantener la imagen del conjunto.
• Porque se implementará un amplio programa de forestación del predio.
En este sentido, los edificios se insertan, ambiental y urbanamente, de manera correcta sobe un terreno producto de un relleno. Se construyen y operan una marina y un muelle los cuales permiten el atraque cómodo y seguro para 40 embarcaciones, además de que se abre espacio a inversiones, negocios y oportunidad inmediata de empleos.
Desde su diseño los condominios y la marina forman un conjunto interrelacionado que se integra en el sistema ambiental considerando los siguientes aspectos:
• Entre las dos obras que implica el proyecto, esto es el concepto náutico- residencial per se.
• Entre el conjunto náutico-residencial y el resto de las obras y actividades que se llevan a cabo en Isla Dorada y la zona.
• Con el medio ambiente en e l que se insertan.
MEGA Consultoría y Servicios ,S.C 14 En este sentido, el pla nteamiento constructivo y operacional expuesto en esta Manifestación de Impacto Ambiental sí permite la utilización territorial en función de sus atributos ambientales y urbanos; es decir que las obras y actividades analizadas concuerdan con el desarrollo de Cancún y, específicamente, de Isla Dorada, se encuentran organizados en el espacio de manera tal que se optimiza el uso del terreno y se permite un amplio programa de forestación y jardinería. Esta propuesta se considera ambientalmente aceptable ya que su comportamiento con el entorno, en espacio y tiempo, no rebasa los límites y disposiciones establecidos en la normatividad vigente en la materia; la propuesta se razona como funcional y dinámico ya que es armónico en su ejercicio y considera los procesos de cambio y regulaciones que permiten su permanencia, bajo esta óptica puede pretenderse una adecuada integración con el medio.
Objetivos:
• Urbanizar una superficie 26, 429.74m2
• Construir un conjunto condominal de 60 unidades habitacionales
• Construir una marina privada de 20 posiciones de atraque
• Construir un muelle de madera para 20 posiciones de atraque
• Competir exitosamente en la venta de viviendas unifamiliares.
• Mantener, conservar y mejorar la calidad ambiental del entorno.
• Mantener la coherencia ambiental y paisajística del desarrollo.
1.3 Ubicación física del proyecto y planos de localización
El predio se encuentra en la Zona Hotelera de Cancún, en el lote 18-04-06 del predio 18A en el Municipio de Benito Juárez, Quintana Roo.
.
MEGA Consultoría y Servicios ,S.C 15
Isla Paraíso
Plaza la Isla
Laguna Nichupté
La imagen satelital muestra, con un punto rojo, la ubicación del predio en el contexto del sistema lagunar Nichupté. La foto aérea de la derecha, con color virado, muestra el predio y sus colindancias.
1.4 Inversión requerida
El monto de inversión, en moneda nacional, se estima en $ 20 millones de Dólares Americanos.
1.5 Dimensiones del proyecto
El complejo se ha diseñado sobre un predio en propiedad privada cuya superficie total es de 26, 429m2. Este terreno cuenta, además con una superficie de Zona Federal Marítimo Terrestre de 1,600m² sobre la cual no se ha considerado obras civiles.
Las superficies intervenidas y por intervenir se describen posteriormente por áreas indicando porcentajes de utilización del terreno y vegetación afectada o en riesgo por la obra:
A continuación se muestran dos imágenes que muestran la totalidad del proyecto sobre el predio y los edificios que actualmente presentan avances en su construcción.
MEGA Consultoría y Servicios ,S.C 16 ÁREA A: En este espacio se edificará lo siguiente :
EDIFICIO A1 SUPERFICIE DE DESPLANTE: 870.186m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
ESTA CONSTRUCCIÓN SE ENCUENTRA AL 50% DE AVANCE EDIFICIO A2 SUPERFICIE DE DESPLANTE: 847.058m2
1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
EDIFICIO A3 SUPERFICIE DE DESPLANTE: 847.139m2 1 EDIFICIO DE 3 NIVELES A UNA ALTURA DE 11m TOTAL: 8 DEPARTAMENTOS
SOBREPOSICIÓN EN IMAGEN AEREA DEL ÁREA A. SE OBSERVAN LOS EDIFICIOS A1, A2 Y A3.
A1 A2
A3
.
MEGA Consultoría y Servicios ,S.C 17
CUADRO DE CONSTRUCCIÓN DEL EDIFICIO A1.
ESTA CONSTRUCCIÓN SE ENCUENTRA AL 50% DE AVANCE
