22-1

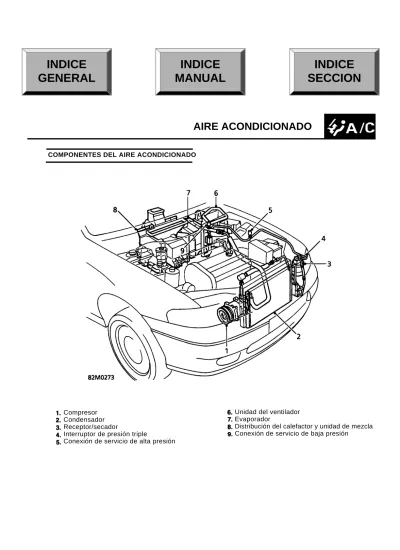

DESCRIPCION Y FUNCIONAMIENTO COMPONENTES DEL AIRE ACONDICIONADO
Compresor Condensador Receptor/secador
Interruptor de presión triple
Conexión de servicio de alta presión
Unidad del ventilador Evaporador
Distribución del calefactor y unidad de mezcla Conexión de servicio de baja presión
22-2
DESCRIPCION Y FUNCIONAMIENTO COMPONENTES ELECTRICOS DEL AIREACONDICIONADO
Embrague del compresor
Ventilador del refrigerador del condensador Ventilador del refrigerador del radiador
Interruptor de presión triple
Módulo del relé del aire acondicionado
22-3
DESCRIPCION Y FUNCIONAMIENTO ESQUEMA DEL SISTEMA DEL
AIRACONDICIONADO
Compresor Condensador
Interruptor de presión triple Receptor/secador
Agente secante-Receptor/secador Válvula de expansión termostática Evaporador
Motor del ventilador del calefactor
Ventiladores del refrigerador del condensador Valvula de alivio de alta presión del compresor
A 1 - F l u j o d e a i r e a m b i e n t a l a t r a v é s d e l condensador
A2-Flujo de aire ambiental a través del ventilador y el evaporador
A3-Flujo de aire refrigerado al interior del vehículo F1-Vapor del refrigerante de alta temperatura F 2 -L í q u i d o r e f r i g e r a n t e s u b r e f r i g e r a d o a a l t a presión
F3-Líquido refrigerante enfriado a alta presión con humedad, burbujas de vapor, sin burbujas de vapor y materias extrañas.
F4-Líquido mezclado a baja temperatura y vapor F5-Vapor del refrigerante supercalentoado a baja presión.
22-4
DESCRIPCION Y FUNCIONAMIENTOFUNCIONAMIENTO DEL SISTEMA DEL AIRE ACONDICIONADO
El sistema de aire acondiconado proporciona aire frío y deshumidificado, fresco o recirculado al interior al interior del vehículo. El efecto de la refrigeración se obtiene mediante la emisión de aire al interior del vehículo a través de la matriz de la unidad evaporadora, cuando se requiere, mezclarlo con aire calentado mediante la distribución de calor y la unidad de mezca, para dar las condiciones interiores del vehículo.
Sellante del refrigerante
El sistema de sellado, cargado con refrigerante R134a, junto con una unidad de ventilación y un sistema de control, son los elementos que proporcionan el aire acondicionado.
El sistmea de sellado comprende los siguientes elementos principales:
1-Compresor 2-Condensador 3-Receptor/secador
4-Válvula de expansión termostática 5-Evaporador
Ciclo de refrigeración
El compresor es movido mediante una correa de la polea del cigüeñal. El compresor presuriza y hace circular el refrigerante a través del sistema. Montado en el compresor, un embrague electro-mecánico mantiene la correcta presión y temperatura del refrigerante engranando o desengranando el compresor según los requerimientos del sistema. El funcionamiento del embrague es controlado por el módulo de control de motor (ECM), el interruptor de presión triple y el interruptor termostático localizados en las aletas exteriores del evaporador.
Si cae la temperatura del evaporador lo suficiente para que se forme hielo en las aletas, el interruptor termostático se accionará, rompiendo el circuito al embrague y desengranando el compresor. El ECM detecta que el sistema del aire condicionado no está activado y cierra el ventilador del refrigerador del condensador. Cuando la temperatura en el evaporador sube lo suficiente para que el interruptor termostático se cierre, el sistema volverá a arrancarse.
Si la presión del sistema se hace excesiva o cae lo suficiente para causar daños al compresor, un interruptor de presión triple localizado en el tubo de alta presión en el receptor/secador desengranará el embrague del compresor.
Los dos ventiladores del refrigerador son controlados por el ECM y dependen de la temperatura del refrigerante del motor y de la presión del sistema de aire acondicionado. Con el sistema de aire acondicionado apagado, solo el ventilador del refrigerador (radiador) interno está en funcionamiento con el ECM controlando su velocidad de acuerdo con la temperatura del motor. Con el sistema de aire acondicionado activado, ambos ventiladores están conectados en serie mediante el ECM y funcionando a baja velocidad. Cuando la presión del refrigerante del aire acondicionado baja, los ventiladores son conectados en paralelo y funcionan a alta velocidad.
Si la temperatura del refrigerante continúa bajando con ambos ventiladores funcionando a alta velocidad, el ECM desengrana el circuito del embrague del embrague dejando libre al compresor. Esto reduce la carga en el vehículo mientras mantiene una velocidad de ventilador alta para bajar la temperatura del refrigerante del motor. Una vez que la temperatura haya bajado lo suficiente, el sistema de aire acondicionado será reinstaurado.
Del compresor - el cual tiene una válvula de emergencia de alivio de alta presión instalada - el refrigerante vaporizado de alta presión pasa al condensador el cual está montado delante del radiador.
El aire que pasa a través del condensador, complementado con los ventiladores de refrigeración, enfrían el vapor del refrigerante en el condensador lo suficiente para formar alta presión en líquido subrefrigerado ligeramente
22-5
DESCRIPCION Y FUNCIONAMIENTO
Este líquido pasa al receptor/secador el cual le quita la humedad del refigerante y actuando tambien como depósito.
Del receptor/secador el líquido pasa a través de una válvula de expansión termostática a la unidad del evaporador. La válvula tiene un restrictor incorporado que convierte el líquido refigerante en una mezcla de vapor líquido a baja presión y a baja temperatura. Para prevenir que el refrigerante pase a la unidad del evaporador, un tubo capilar atado al tubo de salida del evaporador y conectado a la válvula de expansión termostática, controla la cantidad de veces que se abre y se cierra la válvula en relación a la temperatura del refrigerante a la salida del evaporador.
El aire del ventilador pasa a través del evaporador y allí es enfriado por absorción debido a la baja temperatura del refrigerante en el evaporador. La mayoría de la humedad que mantiene el aire es codensada por el evaporador y drenado debajo del vehículo por el tubo de drenaje.
Del evaporador, el refrigerante calendado a baja presión pasa al compresor para completar el ciclo. El compresor presuriza el vapor del refrigerante convertiendolo en líquido. Durante este proceso de paso de gas a líquido, el refrigerante se calienta y pasa al condensador para ser enfriado.
El sistema de control del aire acondicionado consta de relés, un interruptor de termoresistencia, un interruptor de presión triple y un panel de control. Juntos, estos controles, complementados con los ventiladores del refrigerador, el embrague del compresor, la distribución de aire y calor y la unidad de mecla, dan una entrada mínima para mantener el ambiente requerido en el interior del vehículo.
Cuando no se conecta el aire acondicionado, el aire es suministrado por los ventiladores normales de aire fresco por movimiento hacia adelante del vehículo, a las areas seleccionadas mediante el control de distribución. La aleta de mezcla de aire en la unidad de mezcla controla la temperatura del aire que entra.
En este proceso no hay refrigeración del aire.
Con el aire acondicionado conectado se crea una facilidad añadida para la mezcla con el aire refrigerado.
C u a n d o s e r e q u i e r e , p u e d e s e l e c c i o n a r s e l a c o n d i c i ó n d e f r í o c o m p l e t o , p u l s a n d o e l m a n d o correspondiente en el control de temperatura, que automáticamente cierra el acceso de refrigerante caliente a la matriz. La mezcla de aire caliente, refrigerado y fresco puede seleccionarse por el panel de control, para dar las condiciones ambientales internas deseadas.
Interruptor de presión triple
E l i n t e r r u p t o r d e p r e s i ó n t r i p l e s i t u a d o e n e l t u b o d e a l t a p r e s i ó n e n t r e e l c o n d e n s a d o r y e l l receptor/secador detecta la presión y mediante mediante el ECM controla las siguientes funciones del sistema:
1-Cuando la presión del refrigerante cae por debajo de los 260 KPa (debido a una posible fuga) el embrague electromecánico del compresor es desengranado.
Cuando la presión se eleva por encima de los 240 KPa el embrague se vuelve a engranar.
2-Cuando la presión del refrigerante pasa los 1,900 KPa, el ECM incrementa la velocidad del ventilador del refrigerador accionando los relés en el módulo de relés para conectar los ventiladores en paralelo suministrando una alimentación directa a cada motor de ventilador.
3-Cuando la presión del refrigerante sube de 2,700, incluso con el ventilador del refrigerador funcionando al máximo (debido a un posible bloqueo). el embrague electromecánico del compresor es desengranado.
El interruptor de alta presión se reinica cuando la presión cae aproximadamente a 2,100 KPa.
SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
22-6
DESCRIPCION Y FUNCIONAMIENTO Ventiladores de refrigeración del condensadorLos ventiladores funcionan automaticamente siempre que se acciona el sistema de aire acondicionado, dando una correcta presión al sistema.
Los ventiladores están controlados por el ECM, un interruptor termoestático y un interruptor de presión triple. Si la temperatura del refrigerante y la presión del sistema del aire acondicionado son normales los ventiladores funcionan a baja velocidad. Si la temperatura del refrigerante excede los 112ºC o la presión del refrigerante del aire acondicionado excede los 1,900 KPa, los ventiladores entonces funcionarán a alta velocidad.
Control de ventilación
El sistema de ventilación pueda funcionar a una de las cinco velocidades girando el interruptor a la posición deseada. Cuando el sistema de ventilación se desconecta, el sistema de aire acondicionado no funciona.
La trampilla de recirculación y aire fresco posee dos posiciones y funciona pulsando el botón correspondiente en el panel de control. En posición de recirculación el aire es conducido hacia el calefactor desde el vehículo, cerrando la entrada de aire exterior y abriendo la entrada de aire interior. En la posición de aire fresco, el aire es conducido a un calentador del exterior del vehículo abiredo la entrada de aire exterior y cerrando la interior.
Unidad de control de mezcla y distribución.
El aire procedente de la unidad de ventilación pasa a través del evaporador de la unidad de mezcla para ser calentado, si es preciso. Es dirigido al interior del vehículo deacuerdo con las posiciones de la trampilla, las cuales son dirigidas por el control de distribución en el panel. Una trampilla controla la cantidad de aire que pasa a través de la matriz del calentador. Esta trampilla es movida por el control de temperatura.
Un cable conectado a la articulación de la trampilla de mezcla mueve la válvula de refrigeración, permitiendo al refrigerante fluir a trave´s de la matriz del calentador hacia el motor, cuando el control es movido hacia la posición de caliente. La temperatura del flujo de aire caliente en el interior del vehículo es controlada por la trampilla.
El control de distribución mueve las trampillas que controlan la dirección del flujo de aire en el interior del vehículo.
22-7
AJUSTES sar serios daños personales. Vista ropa de
p r o t e c c i ó n a d e c u a d a c u a n d o l l e v e a c a b o operaciones de servicio en el sistema de aire acondicionado.
•No permita que el depósito del refrigerante se caliente con llama directa o esté cerca de nigún foco de calor. Un depósito de refrigerante no debe calentase por enciam de los 50ºC.
• N o d e j e n i n g ú n d e p ó s i t o d e r e f r i g e r a n t e destapado. No lo transporte sin que esté atado, especialmente en el maletero del coche.
•El R134a es incoloro e inodoro. No lo maneje o descargue en una zona cerrada, o en un lugar donde el vapor o el líquido puedan entrar en contrctor con una llama o con metal caliente. El R134a no es inflamable pero puede causar gases tóxicos.
•No fume o suelde en areas donde se esté u s a n d o R 1 3 4 a . L a i n h a l a c i ó n d e c o n c e n t r a c i o n e s d e v a p o r p u e d e c a u s a r vértigos, desorientación, falta de coordianción, narcosis, náuseas y vómitos.
•No permita que otros líquidos que no sean R134a o lubricante del compresor entren en el s i s t e m a d e l a i r e a c o n d i c i o n a d o . S e p o d r í a producir una combustión espontanea.
• E l R 1 3 4 a d e r r a m a d o e n a l g u n a p a r t e d e l cuerpo helará inmediatamente la zona. De la misma manera, los cilindros del refrigerante y las carretillas de rellenado pueden, durante la descarga, congelar la piel si entran en contacto con ésta.
•El refrigerante usado en el sistema del aire a c o n d i c i o n a d o d e b e c u m p l i r l a s recomendaciones dadas por la estación de r e c a r g a d e r e c i c l a g e y r e c u p e r a c i ó n d e l refrigerante (Refrigerant Recovery Recycling Recharging Station)
PRECAUCIONES GENERALES
E l r e f r i g e r a n t e u s a d o e n e l s i s t e m a d e a i r e acondicionado el HFC (Hidrifluorocarbonado) R134a.
PELIGRO:
•El R134a es un líquido peligroso que si se maneja inadecuadamente puede cau-
N O TA : L a s p r e n d a s d e p r o t e c c i ó n adecuadas incluyen:
gafas de seguridad o casco, guantes re- sistentes al calor, delantal de goma y botas de goma.
1 - S i c a e l í q u i d o R 1 3 4 a e n e l o j o , n o s e l o s restriege. Use una abundante cantidad de colirio para lavarse los ojos, para elevar la temperatura.
Si no tiene colirio a mano, aplíque agua fria y limpia. Tape el ojo con una gasa higíenica y acuda inmediatamente a un medico de urgencias.
2-Si cae líquido R134a en la piel aplique grandes cantidades de agua encima de la zona, tan pronto como sea posible, para elevar la temperatura.
Haga lo mismo en el caso de que la piel entre en contacto con los cilindros de descarga. Cubra la zona afectada con una manta o similar y acuda inmediatamente al médico de urgencias.
3-Si sospecha que ha inhalado vapores de R134a respire aire fresco. En caso de que alguien quede i n c o n s c i e n t e a c a u s a d e e s t a s i n h a l a c i o n e s , llévelo a una zona donde haya aire fresco. Aplique después respiración artificial y/u oxígeno y acuda inmediatamente al médico de urgencias.
REMEDIOS
NOTA: Debido a que la temperatura de evaporación es muy baja (-30ºC), el R134a debe ser manejado con sumo cuidado.
22-8
AJUSTESTome precauciones cuando maneje el sistema del r e f r i g e r a c i ó n . L a s u n i d a d e s n o d e b e n s e r d e s c o n e c t a d a s d e s u s t u b o s , m a n g u i t o s o capilares. Los tubos y manguitos no deber ser r e t o r n i d o s n i d o b l a d o s . A s e g ú r e s e q u e l o s m a n g u i t o s e s t á n c o l o c a d o s e n s u c o r r e c t o r e c o r r i d o a n t e s d e a p r e t a r l a s a b r a z a d e r a s y asegúrese que los clips y los soportes que se usan son los adecuados. Las llaves de apriete han de ser las adecuadas cuando apriete las conexiones del refrigerante a su valor indicado. Se deberá usar una llave adicional para sujetar al unión y evitar que se doble.
A n t e s d e c o n e c t a r n i n g ú n m a n g u i t o o t u b o asegúrese que se aplica aceite del refrigerante al asiento de la nueva tórica, pero no a las roscas.
Compruebe la escotilla del aceite para determinar la cantidad de aceite perdido.
To d o s l o s t a p o n e s d e p r o t e c c i ó n d e b e n s e r colocados en su lugar hasta el momento inmediato anterior a realizar las conexiones.
El receptor/secador contiente secante que absorbe humedad. Debe estar correctamente sellado en todo momento.
E l a c e i t e d e l r e f r i g e r a n t e a b s o r b e f á c i l m e n t e humedad y no puede ser almacenado por un largo p e r i o d o d e t i e m p o . N o r e u t i l i c e e l a c e i t e d e l refrigerante.
Cuando renueve los componentes del sistmea, añada las siguientes cantidades de aceite de refrigerante.
Condensador 30ml Evaporador 30 ml Tubo o manguito 10 ml Receptor secador: 30 ml
Cantidad total de líquido en el sistema: 135 ml Un compresor nuevo se halla sellado y presurizado con gas nitrógeno. Cuando libere con cuidado la tapa sellante debe escucharse como la presión del gas se libera.
NOTA: Un compresor nuevo siempre d e b e r í a t e n e r s u t a p ó n d e s e l l a d o colocado y no debe ser quitado hasta
CUIDADO: Siempre que se abra el sistema del refrigerante, el
receptor/secador ha de renovarse inme-
CUIDADO: No use otro tipo de aceite de refrigerante.
PRECAUCIONES DE SERVICIO
U s e a l c o h o l y u n t r a p o l i m p i o p a r a l i m p i a r l a conexiones sucias.
Asegúrese que todas las partes nuevas que se i n t a l a n e s t á n m a r c a d a s p a r a s e r u s a d a s c o n R134a.
Aceite del refrigerante
Use un aceite lubrificante refrigerante aprobado:
Spanden SP-10 Unipart SP-10
d i a t a m e n t e a n t e s d e e v a c u a r y r e c a r g a r e l sistema.
inmediatamente antes de la instalación.
Descarga rápida del refrigerante
S i e l s i s t e m a d e l a i r e a c o n d i c i o n a d o s e v e involucrado en un accidente y el circuito queda p e r f o r a d o , e l r e f r i g e r a n t e s e d e s c a r g a r á rápidamente. La descarga rápida de refrigerante puede producirse también a causa de la pérdida de aceite del sistema. El compresor debe ser sacado y t o d o e l a c e i t e q u e q u e d a e n e l c o m p r e s o r drenado y rellenado de la siguiente manera.
1-Quite el tapón de drenaje y deje que se drene todo el aceite por gravedad, girando al mismo tiempo el disco del embrague (no la polea)
2-Vuelva a instalar el compresor con la siguiente cantidad de refrigerante nuevo: 100 ml
3-Vuelva a instalar el tapón de drenaje y tape los orificios de entrada y de salida.
22-9
AJUSTES
NOTA: Una estación portátil de recuperación, recarga y reciclaje del refrigerante con refrigerante R134a consta de todas las características necesarias para recuperar el refrigerante R134a del sistema del aire acondicionado, para filtrar y quitar la humedad, y para evacuar y recargar con refrigerante necesario. La unidad puede ser usada tambien p a r a l l e v a r a c a b o c o m p r o b a c i ó n d e p r e s t a c i o n e s y a n á l i s i s d e l s i s t e m a d e l a i r e acondicionado
RECUPERACION, RECARGA Y RECICLAJE DEL REFRIGERANTE
Conexión de servicio de alta presión
Conexión de servicio de baja presión
Conexiones de servicio
22-10
AJUSTESRecuperación y reciclaje
1-Conecte una estación de refrigerante a las conexiones de servicio de alta y baja presión.
2-Haga funcionar el sistema de recuperación del refrigerante de acuerdo con las instrucciones del fabricante.
suficiente para poder ser usado en el sistema de aire acondicionado.
El reciclaje ha de ser llevado a cabo por e q u i p o e l c u a l e s t é c e r t i f i c a d o p o r Underwriter Laboratory Inc. y que cumpla la S A E . J 11 9 1 . O t r o e q u i p o n o r e c i c l a r á e l refrigerante al nivel de pureza requerido.
No puede usarse una estación de Refrigerant Recovery Recycling Recharging R134A con otro refrigerante que no sea éste.
El refrigerante R134A para uso doméstico y comercial no debe usarse en los sistemas del aire acondicionado de vehículos a motor.
Evacuación y recarga
1 - A ñ a d a e l a c e i t e r e f r i g e r a n t e c a l c u l a d o a l compresor cuando sea necesario.
2-Cambie el Receptor/secador
3 - C o n e c t e l a e s t a c i ó n d e l r e f r i g e r a n t e a l a s conexiones de servicio de alta y baja presión.
mediatamente antes de la evacuación y recarga del sistema.
4-Haga funcionar el sistema de evacuación del refrigerante deacuerdo con las instrucciones del fabricante.
pausas entre la evacuación y la recarga.
5 - H a g a f u n c i o n a r e l s i s t e m a d e r e c a r g a d e l refirgerante deacuerdo con las instrucciones del fabricante.
Cantidad de refrigerante requerida para cargar el sistema:
Vehículos LHD: 640 g Vehículos RHD: 560 g
6-Si la carga completa no ha sido aceptada por el sistema, ponga el motor en marcha y lléverlo hasta las 1,500 rpm
7-Accione el sistema de aire acondicionado, abra las ventanas del vehículo, ajuste el control de temperatura a frío y accione el ventilador a la velocidad máxima.
8 - C o n s u l t e e l m a n u a l d e l a E s t a c i ó n d e l refrigerante para saber el procedimiento para acabar de cargar el sistema.
9-Lleve a cabo la comprobación de prestaciones del sistema de aire acondicionado.
CUIDADO: El refrigerante ha de ser siempre reciclado antes de volverlo a
usar, para asegurar que tenga la pureza C U I D A D O : S i e m p r e q u e s e a b r e u n s i s t e m a d e r e f r i g e r a c i ó n , e l receptor/secador ha de ser cambiado in-
NOTA: Si la lectura de vacío está por d e b a j o a 7 0 0 m m / H g d e s p u é s d e 1 5 minutos, sospeche de una fuga en el sis-
CUIDADO: El sistema debe ser evacuado inmediatamente antes de que la recarga empiece. No está permitido que hayan tema. Rellénelo parcialmente y compruebe las f u g a s , u s a n d o u n c o m p r o b a d o r d e f u g a s electrónico.
22-11
REPARACIONES Reparación de servicio nº 80-15-42-20
El filtro del aire de entrada debería ser renovado c a d a 3 0 , 0 0 0 K m o 1 2 m e s e s , l o q u e v e n g a primero. En climas cálidos o polvorientos es necesario cambiar el filtro más a menudo.
Demontaje
1-Quite los dos tornillos que fijan la guantera a la guía del panel.
2-Libere la guantera y quítela del panel
3-Quite los cuatro tornillos que fijan la guía inferior al panel.
4-Quite la guía.
5 - L i b e r e l o s d o s c l i p s y q u i t e l a t a p a d e l alojamiento del evaporador.
6-Quite y deseche el filtro del aire de entrada.
Montaje
1 - I n s t a l e e l f i l t r o d e l a i r e d e e n t r a d a a l alojamiento del evaporador. Asegúrese que la flecha indica la dirección del flujo de aire indica el sentido correcto.
2-Limpie la tapa del filtro de aire de entrada 3-Instale la tapa
4-Instale la guía inferior del panel y fíjela con tornillos.
5-Instale y alinee la guantera al panel
6-Ponga y apriete los dos tornillos que fijan la guantera a la guía del panel.
Reparación de servicio nº82-25-20 Desmontaje
1-Recupere el refrigerante del sistema de aire acondicionado. Vea sección de Ajustes.
2-Manejo derecho: Quite los dos tornillos y libere los tubos de su soporte.
3-Quite el tornillo que fija la conexión del tubo del aire acondicionado al evaporador.
FILTRO DE ENTRADA DEL AIRE
EVAPORADOR
22-12
REPARACIONES4-Quite los dos tornillos que fijan la guantera a la guía del panel.Libere la guantera y quítela del panel
5-Quite los cuatro tornillos que fijan la guía inferior al panel.
6-Quite la guía.
7-Desconecte los dos Lucars del termostato del evaporador.
12-Quite y deseche los dos sellos tóricas del extremo del tubo.
8-Quite los tres tornillos que fijan los soportes inferiores de la carcasa del evaporador a la carcasa del calefactor y a la carrocería.
9-Quite los dos tornillos y la tuerca que fija el soporte superior de la carcasa del evaporador a la carcasa del calefactor y a la carrocería.
10-Desconecte el conector del tubo del aire acondicionado del evaporador.
11-Mueva el evaporador de entre las carcasas, tire del tubo de drenaje del panel de la carrocería y quite el conjunto del evaporador.
22-13
REPARACIONES No desmonte del todo los componentes que se
tengan que tocar para acceder a otros componentes
13-Quite el sello de la vávula de expansión, la t a p a d e l a c a r c a s a y e l f i l t r o d e l a i r e d e l a carcasa.
14-Quite los tres clip que fijan la carcasa.
15-Quite los 5 tornillos que fijan la carcasa, anote la posición del más largo de 18 mm.
16-Quite la carcasa superior del evaporador.
17-Quite el probador del sensor de temperatura del evaporador.
1 8 - Q u i t e e l c o n j u n t o d e l e v a p o r a d o r d e l a carcasa inferior.
19-Quite el tornillo Allen que fija del adaptador a la válvula de expansión.
20-Quite el adaptador de la válvula de expansión y deseche los dos sellos de tórica.
21-Quite los dos tornillos Allen que fija la válvula de expansión al evaporador.
22-Quite la válvula de expansión del evaporador y deseche los dos sellos de tórica.
22-14
REPARACIONES Montaje1 - L i m p i e l a s c o n e x i o n e s d e l t u b o d e l a i r e acondicionado.
2-Engrase los sellos de tórica con aceite refrigerante y póngalos a los adaptadores.
3 - Q u i t e l o s t a p o n e s d e l n u e v o e v a p o r a d o r y póngalos al viejo.
4-Ponga el nuevo sello a los lados y encima del evaporador.
5-Ponga la válvula de expansión al evaporador y apriete los tornillos a 9 N.m
6-Ponga el adaptador a la válvula de expansión y apriete el tornillo a 9 N.m
7-Coloque el evaporador en la carcasa inferior.
8-Ponga el probador del sensor de temperatura 30 mm en las aspas por el centro del evaporador.
9-Ajuste la carcasa superior y enganche el borde de la carcasa inferior, fije los tornillos y los clips.
10-Coloque el filtro de aire en la carcasa.
11-Ponga la tapa a la carcasa.
12-Ponga el seloo a la válvula de expansión.
13-Inserte la arandela de goma del tubo de drenaje al hueco de la carrocería y engrase el tubo de drenaje con grasa para goma.
1 4 - C o n a y u d a , m a n t e n g a e l e x t r e m o d e l t u b o separado hasta que el evaporador esté instalado.
15-Ponga el evaporador entre las carcasas del e v a p o r a d o r. P o n g a e l t u b o d e d r e n a j e completamente en el orificio.
16-Ponga la tuerca a la carcasa superior y atornille la carcasa inferior fijando la carcasa a la carroceria.
Ponga los tornillos restantes que fijan la carcasa al calefactor, apriete las tuercas y tornillos a 10 N.m 17-Conecte los Lucars al termostato del evaporador.
18-Coloque la guía inferior del panel, apriete los tornillos a 10 N.m
19-Instale la guantera, apriete los tornillos a 10 N.m.
20-Enganche el extremo del tubo en el adaptador del evaporador, apriete el tornillo a 10 N.m
21-Derecha: Conecte los tubos al soporte, apriete los tornillos a 10 N.m
22-Cambie el receptor/secador. Vea esta sección 23-Recarge el sistema de aire acondicionado. Vea sección de Ajustes.
COMPRESOR
Reparación de servicio n 82-10-20 Desmontaje
1-Recupere el refrigerante del sistema del aire acondicionado. Vea sección de Ajustes.
2-Eleve la parte delantera del vehículo
6-Quite el tornillo que fija el soporte del tubo del PAS al compresor del A/A. Permita que el tubo cuelge libremente por debajo el vehículo.
7 - D e s c o n e c t e e l c o n e c t o r m u l t i p l e d e l compresor de aire acondicionado.
8-Quite el tornillo que fija la unión del tubo del aire acondicionado al compresor.
9 - L i b e r e l a u n i ó n d e l t u b o d e l a i r e acondicionado del compresor.
3-Quite el alternador. Vea ELECTRICIDAD, sección de Reparaciones.
4-Ponga un recipiente para recoger el líquido del PAS.
5-Desconecte el tubo del PAS de las uniones, en la bomba del PAS.
C U I D A D O : C o l o q u e s o p o r t e s d e seguridad
22-15
REPARACIONES 10-Quite y deseche los dos sellos de tórica del
compresor.
11-Quite los dos tornillos y tuercas inferiores que fijan el compresor al motor.
12-Recoja la arandela
13-Quite los dos tornillos y tuercas superiores que fijan el compresor al motor.
14-Recoja la arandela
15-Mueva el compresor del soporte, quítelo de debajo el vehículo.
CUIDADO: Tape inmediatamente todos los tubos del aire acondicionado para prevenir que entre polvo o humedad en el sistema.
Montaje de un nuevo compresor
Un compresor nuevo se halla sellado y presurizado con gas nitrógeno. Cuando libere con cuidado la tapa sellante debe escucharse como la presión del gas se libera.
N O TA : U n c o m p r e s o r n u e v o s i e m p r e d e b e r í a t e n e r s u t a p ó n d e s e l l a d o colocado y no debe ser quitado hasta
Un nuevo compresor se suministra con una cantidad de aceite de (X) 135 ml. Una cierta cantidad de aceite ha de ser drenada del nuevo compresor antes de intalarlo.
Para calcular la cantidad que se ha drenar:
1-Quite el tapón de drenaje del viejo compresor.
2-Gire el compresor y drene el aceite por gravedad en un cilindro de medida calibrado. Girando el disco de embrague del compresor se drenaría completamente.
3-Anote la cantidad de aceite drenado (Y)
4-Calcule la cantidad de aceite que ha de drenarse del compresor nuevo usando al siguiente fórmula.
X-(Y+20)=Q ml.
5-Quite el tapón de drenaje del compresor nuevo y drene los ml de aceite. Ajuste y apriete el tapón de drenaje del compresor.
Montaje de un viejo compresor
Cuando instale un viejo compresor se le ha de añadir una cantidad de aceite equivalente a la cantidad obtenida cuando el sistema fue descargado.
Use sólo un aceite lubrificante refrigerante aprobado:
Spanden SP-10 Unipart SP-10
CUIDADO: No use otro tipo de aceite de refrigerante.
El aceite del refrigerante absorbe fácilmente humedad y no puede ser almacenado por un largo periodo de tiempo. No eche el aceite que no use en el depósito.
inmediatamente antes de la instalación.
22-16
REPARACIONESReparación de servicio nº 82-15-01 Desmontaje
1-Quite el condensador. Vea esta sección.
2-Desmonte el amortiguador delantero. (vea sección 20 del Manual de taller del CIVIC 5 PUERTAS, P/N 62ST300)
3-Deconecte el conector múltiple del ventilador del refrigerador del condensador.
4-Libere el conector multiple del alojamiento del ventilador.
5-Quite las tres tuercas y arandelas que fijan el ventilador del refrigerador al alojamiento.
6-Quite el ventilador.
Montaje
1 - I n s t a l e e l v e n t i l a d o r d e l r e f r i g e r a d o r d e l condensador al alojamiento.
2-Ajuste las tres tuercas que fijan el ventilador del refrigerador al alojamiento y fíjelas a 9 N.m 3-Conecte el conector multiple al alojamiento.
4-Conecte el conector múltiple al ventilador.
5-Ajuste el amortiguador delantero (vea sección 20 del Manual de taller del CIVIC 5 PUERTAS, P/N 62ST300)
6-Instale el condensador. Vea esta sección Montaje
1-Instale el compresor en el soporte del montaje 2-Coloque las tuercas y tornillos que sujetan el compresor al soporte de motnaje y apriételos a 45 N.m
3-Coloque los dos tornillos inferiores y las tuercas que fijan el compresor al soporte de montaje.
4-Apriete los tornillos de montaje del compresor a 45 N.m.
5-LImpie el compresor y las conexiones del tubo.
6 - Q u i t e l o s t a p o n e s d e l c o m p r e s o r y l a s conexiones del tubo.
7-Engrase los dos nuevos sellos de tórica con aceite de refrigerante y póngalos al compresor.
8 - C o l o q u e l a u n i ó n d e l t u b o d e l a i r e acondicionado al compresor.Ponga el tornillo y aprietelo a 45 N.m
9-Conecte el conector múltiple al compresor.
10-Conecte el tubo PAS a la unión en la bomba del PAS.
11-Conecte el soporte para fijar el tubo del PAS al compresor del A/A
12-Llene el depósito del PAS. Vea DIRECCIÓN, Sección de ajustes.
13-Quiete el recipiente para derrames de debajo el vehículo.
14-Coloque el alternador. Vea ELECTRICIDAD, Sección de reparaciones.
15-Cambie el receptor/secador. Vea esta sección 16-Quite los soportes de seguridad y baje el vehículo.
17-Cargue el sistema del aire acondicionado. Vea sección de ajustes.
VENTILADOR DEL REFRIGERADOR DEL CONDENSADOR
22-17
REPARACIONES Reparación de servicio nº 82-15-07
Desmontaje
1-Recupere el refrigerante del sistema de aire acondicionado. Vea sección de Ajustes.
2-Quite el radiador. Vea REFRIGERACION, Sección de Reparaciones.
8-Quite los dos tornillos que fijan el condensador al alojamiento del ventilador del condensador.
9 - L i b e r e e l c o n d e n s a d o r d e l o s m o n t a j e s inferiores en el alojamiento del ventilador del codensador.
10-Maniobre el condensasor del alojamiento y quítelo del vehículo.
11 - Q u i t e l o s d o s t o r n i l l o s q u e f i j a n l a s conexiones del tubo del aire acondicionado al condensador.
12-Quite los dos tubos del aire acondicionado del condensador.
13-Quite y deseche las dos tóricas de los tubos del aire acondicionado.
CONDENSADOR
3-Quite el tornillo que fija la conexión del aire a c o n d i c i o n a d o , e l c o n d e n s a d o r a l receptor/secador.
4 - D e s c o n e c t e l a c o n e x i ó n d e l t u b o d e l a i r e acondicionado del receptor/secador.
5-Quite y deseche la tórica de la conexión del aire acondicionado.
6 - A f l o j e l a u n i ó n y d e s c o n e c t e e l t u b o d e l condensador del tubo del compresor.
7 - Q u i t e y d e s e c h e l a t ó r i c a d e l t u b o d e l condensador.
CUIDADO: Tape inmediatamente todos los tubos del aire acondicionado para prevenir que entre polvo o humedad en el sistema.
CUIDADO: Para prevenir daños a los tubos del aire acondicionado o a los componentes use dos llaves de apoyo
CUIDADO: Tape inmediatamente todos los tubos del aire acondicionado para prevenir que entre polvo o humedad en el sistema.
cuando afloje o apriete las uniones.
22-18
REPARACIONES Montaje1 - L i m p i e l o s c o n e x i o n e s d e l t u b o d e l a i r e acondicionado.
2-Engrase las tóricas con aceite del refrigerante y ajústelas a los tubos del aire acondicionado.
3-Quite los tapones del nuevo condensador y póngaselos al viejo.
4 - A j u s t e l o s t u b o s d e l a i r e a c o n d i c i o n a d o a l condensador.
5-Ponga los dos tornillos que fijan los tubos del aire acondicionado al condensador y apriete a 5 N.m 6 - M a n i o b r e e l c o n d e n s a d o r y p ó n g a l o e n e l montaje inferior en el alojamiento del ventilador del condensador.
7-Ponga los dos tornillos que fijan el condensador al alojamiento, y apriete a 9 N.m
8-Quite los tapones del tubo del condensador y del tubo del compresor.
9-Limpie los tubos del condensador y las uniones de los tubos del compresor.
1 0 - E n g r a s e l a s d o s t ó r i c a s c o n a c e i t e d e l refrigerador y póngalos al tubo del condensador.
11-Conecte el tubo del condensador al tubo del compresor y apriete la unión a 25 N.m
C U I D A D O : P a r a p r e v e n i r d a ñ o s a l o s t u b o s d e l a i r e a c o n d i c i o n a d o o a l o s componentes use dos llaves de apoyo 13-Cambie el receptor secador. Vea esta sección.
13-Instale el radiador. Vea REFRIGERACIÓN, Sección de Reparaciones.
14-Recargue el sistema del aire acondicionado.
Vea sección de ajustes.
RECEPTOR/SECADOR
Reparación de servicio nº82-17-13 Montaje
1-Recupere el refrigerante del sistema del aire acondicionado. Vea sección de ajustes.
2-Desconecte el conector multiple del interruptor de presión triple.
3-Quite los dos tornillos que fijan las conexiones del tubo del aire acondicionado al secador.
4-Desconecte las conexiones.
5-Quite y deseche las tóricas de las conexiones del tubo del aire acondicionado.
CUIDADO: Tape inmediatamente todos los tubos del aire acondicionado para prevenir que entre polvo o humedad en el sistema.
6-Quite los dos tornillos que fijan el soporte del montaje del secador a la carrocería.
7-Quite el secador y el soporte del montaje.
22-19
REPARACIONES 8-Quite el interruptor de presión triple
9-Quite y deseche la arandela del interruptor de presión triple.
10-Afloje los tornillos Allen que fijan el soporte al secador.
11-Quite el soporte del montaje del secador.
NOTA: El hecho de que el secador tenga que ser sustituido cada vez que se abre el sistema del aire acondicionado, el inter- Montaje
1-Coloque el soporte de montaje en el secador y fíjelo con tornillos Allen.
2 - L i m p i e l a s s u p e r f i c i e s d e c o n t a c t o e n t r e e l interruptor de presión trinario y el secador.
3 - E n g r a s e l a n u e v a t ó r i c a c o n a c e i t e d e refrigerante y colóquela en el interruptor de presión trinario.
4-Coloque el interrruptor de presión trinario al secador y apriete a 12 N.m.
5-Limpie el secador y las conexiones del tubo del aire acondicionado.
6 - E n g r a s e l a s d o s n u e v a s t ó r i c a s c o n a c e i t e r e f r i g e r a n t e y p ó n g a l a s e n l o s t u b o s d e l a i r e acondicionado.
7 - Q u i t e l o s t a p o n e s d e l o s t u b o s d e l a i r e acondicionado.
8-Ponga el secador al cuerpo, apriete los tornillos a 9 N.m
9-Conecte los tubos del aire acondicionado al secador.
1 0 - P o n g a l o s t o r n i l l o s q u e f i j a n e l a i r e acondicionado al secador y apriete a 5 N.m
11-Conecte el conector multiple al interruptor de presión trinario.
12-Recargue el sitema del aire acondicionado. Vea Ajustes.
INTERRUPTOR DE PRESION TRIPLE
ruptor de presión triple se ha incluido en el procedimiento del cambio del secador. Consulte dicho apartado.
Reparación de servicio nº 82-20-86
22-20
BATERIA
CAJA DE FUSIBLES RELÉS DE DEBAJO CAPO
CONECTOR CORTO
RELÉ DE L VENTILADOR RADIADOR
RELÉ DE CONTROL VENTILADOR RADIADOR
MOTOR DEL VENTILADOR RADIADOR
MOTOR DEL VENTILADOR CONDENSADOR
RESISTOR
INTERRUPTOR VENTILADOR CALEFACTOR
CONTROLADOR DE BRILLO EN LUCES DE TABLERO INTERRUPT. A/A
TERMOSTATO A/A INTERRUPTOR LUZ
DE COMBINACIÓN (Via FUSIBLE Nº19 (10A))
INTERRUPT.
PRESIÓN TRIPLE
Alto-bajo Medio INTERRUPT OR DE CORTE DEL A/A EMBRAGUE DEL
COMPRESOR RELÉ DEL VENTILADOR DEL CONDENSADOR
RELÉ DEL EMBRAGUE DEL COMPRESOR UNIDAD DEL RELÉ DEL VENTILADOR DEL RADIADOR
CONECTOR CONECTOR
(Vía INTERRUPT. INERCIA y FUSIBLE PRINCIPAL)
FUSIBLE CAJAS DE FUSIBLES Y RELÉS DEBAJO TABLERO INTERRUPTOR ENCENDIDO
