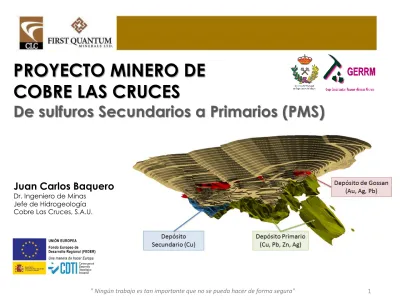

PROYECTO MINERO DE COBRE LAS CRUCES De sulfuros Secundarios a Primarios (PMS)

(1)

PROYECTO MINERO DE

COBRE LAS CRUCES

De sulfuros Secundarios a Primarios (PMS)

Juan Carlos Baquero

Dr. Ingeniero de Minas

Jefe de Hidrogeología Cobre Las Cruces, S.A.U.

(2)

Proyecto minero de Cobre Las Cruces

(3)

Minas en Operación

FIRST QUANTUM MINERALS

6 nuevos proyectos en desarrollo

Volumen de inversión: 10 Billones $

(durante los próximos 4 años)

Proyectos en desarrollo

6 Taca Taca PMS Project 6 5 4

FQML

Compañía minera con base en Canadá

6 operaciones mineras en producción

Volumen de negocio: 12 Billones $

FIRST QUANTUM MINERALS

7 nuevos proyectos en desarrollo

Volumen de inversión: 10 Billones $

(durante los próximos 4 años)

(4)

1 000 M€ INVERSIÓN TOTAL

DESDE EL INICIO DEL

PROYECTO

100 M€ Inversiones

previstas durante el resto de la

Operación del Secundario

Inicio de Producción

Secundario:

2º Trimestre 2009

(5)

Descubrimiento del yacimiento

1992-94 Inicio exploración y descubrimiento

Gravimetría terrestre y confirmación mediante SEV

Perfiles de Polarización Inducida

(6)

COLUMNA

LITOLÓGICA TIPO

suelo

margas

acuífero

gossan

Mineral

secundario

Mineral

primario

PMS

Pizarras y

roca

volcánica

de caja

0-20 m 105-140 m 0-20 m 5-15 m 40 m 20 -160 m

(7)

EL YACIMIENTO

El yacimiento de sulfuros masivos de Las Cruces:

En tonos azul: reserva explotable de Cu de alta ley (Sulfuros Secundarios)

En color verde: recursos de Cu, Zn, Pb y Ag (Sulfuros Primarios)

Yacimiento oculto a 140 m de

profundidad

MINERAL SECUNDARIO:



Sulfuro rico por alteración supergénica



Reserva: 13,2 Millones toneladas



Ley: 5,3% Cu



0,7 Mt Cu

MINERAL PRIMARIO (PMS):



Sulfuros masivos polimetálicos y stockwork



Reserva adicionales de Cu, Zn, Pb y Ag

Otros recursos (gossan y Primario): oro, pirita,

indio …

(8)

SECCIÓN GEOLÓGICA TIPO

N

S

HC GOSSAN PMS SANDSTONE MARLS STOCKWORK SHALE VOLCANICS HC4

(9)

PROYECTO ACTUAL (Secundario)

MINERAL SECUNDARIO

Mineralización principal: Calcosina

Explotación: Cielo Abierto

Reservas: 13.2 Mt

Ley en Cu: 5.3%

Capacidad tratamiento: 1.5 Mt/año

Vida: 11 años (2009-2020)

LOM 2016-20:

Reservas: 6.9 Mt

Ley en Cu: 5.2%

Restan: 4.2 años (2020)

Yacimiento y Mina

Calcosina

Ritmo excavación: 1.500.000 t/año de mineral. 7.000.000 Mm

3

_{(estéril + mineral)}

(10)

PROYECTO ACTUAL (Secundario)

Yacimiento y Mina

Estéril: 149 Mm3

Mineral: 17,6 Mt

Ratio E/M: 14/1 (volúmenes) 1.600 x 1000 x 240 m

Volumen estéril movido en corta:

108,6 M m

3

Volumen de Mineral movido:

32,7 M m

3

Densidad Mineral:

3,72 t/m

3

Distancia recorrida por los Dumper:

9 M km

(equivalente a 224 vueltas al Mundo)

Producción de Cobre 99,999%:

417.000 t

(1) Datos estimados a 30 de octubre de 2016

Angulo general Altura banco Ancho berma Marga 32º 10 m 8,3 m Roca y mineral 58º 5 m (en 2 pasadas) 5 m

(11)

PROYECTO ACTUAL (Secundario)

Yacimiento y Acuífero

(12)

(13)

PROYECTO ACTUAL (Secundario)

Gestión de aguas

Pluviales

(Aguas de No Contacto)

(14)

PROYECTO ACTUAL (Secundario)

Superada capacidad de diseño

(6.000 t/mes de cátodo) y mejora de

su calidad (principalmente tipo A)

Proyecto integral muy compacta

Valor añadido in situ

Solución innovadora:

Lixiviación atmosférica de cobre

(15)

LIXIVIACIÓN

ATMOSFÉRICA

MOLINO

CÁTODOS

DE

COBRE

ELECTRODEPOSICIÓN

ESTÉRILES DE

TRATAMIENTO

FILTRADO

TRITURADORA

MANDIBULAS Y CONOS

TRANSPORTE DE

MINERAL

(blending)

PROYECTO ACTUAL (Secundario)

> 1m < 15 mm < 150 µm

99,999 % pureza

7 días después

Planta Hidrometalúrgica

Proceso mineral

(16)

PROYECTO ACTUAL (Secundario)

Planta Hidrometalúrgica

Diagrama de flujos

(17)

PROYECTO FUTURO (Primario - PMS)

POLIMET presenta una solución radical a las limitaciones relacionadas con el

tratamiento de minerales complejos y de baja ley mediante tratamiento in-situ e

integrado de concentrados baja ley, combinando técnicas de tratamiento existentes

(por ejemplo trituración y molienda, flotación) y nuevas técnicas de extracción más

eficientes (por ejemplo, Cu-SX-EW, Zn-SX-EW, etc.), con un proceso hidrometalúrgico

de Lixiviación Atmosférica innovador.

POLIMET es un proyecto internacional que está permitiendo desarrollar una nueva

tecnología de procesado de minerales complejos y polimetálicos para maximizar el

aprovechamiento y recuperación de metales.

“Polimet es un proyecto subvencionado por el Centro para el Desarrollo Tecnológico Industrial (CDTI), apoyado por el Ministerio de Economía y Competitividad, y cofinanciado por la Unión Europea a través del Fondo Europeo de

Desarrollo Regional (FEDER)”

El consorcio, liderado por COBRE LAS

CRUCES (CLC), está formado por AZCATEC,

AGQ MINING & BIOENERGY, AQUATEC

(AQUALOGY) y AYESA.

Subvención del 42,5% costes

Inicio: Julio 2015

(18)

La Planta Piloto incluye los procesos de

molienda, flotación, lixiviación

atmosférica (Cu y Zn) y lixiviación en

salmuera caliente (Pb y Ag)

Presupuesto: $5.7 M (durante 2,5 años)

Calendario:



Construcción (Q4-2015 to Q2-2016)



Operación (Q3-2016 to Q4-2018)

Planta Piloto

PROYECTO FUTURO (Primario - PMS)

“Polimet es un proyecto subvencionado por el Centro para el Desarrollo Tecnológico Industrial (CDTI), apoyado por el Ministerio de Economía y Competitividad, y cofinanciado por la Unión Europea a través del Fondo Europeo de
