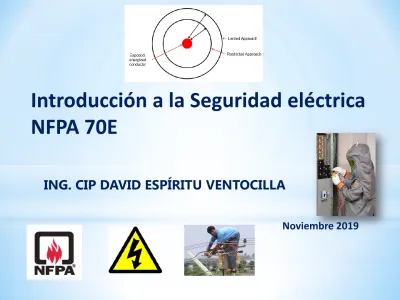

Introducción a la Seguridad eléctrica
NFPA 70E
ING. CIP DAVID ESPÍRITU VENTOCILLA
NFPA 70E?
NFPA
70B
NFPA
70E
NFPA
70
NFPA 70E: Establece los requerimientos de seguridad eléctrica para
los trabajadores en sus lugares de trabajo.
Características de la NFPA 70E
¿P or qué la nor ma NFP A 70 E es la má s us ada en seguri da d el éctr ica ? Fácil Aplicación El 7 de Enero de 1976, el Consejo de Normas de la NFPA anuncia a formación de un comité para desarrollar la 70E.Primera edición publicada en 1979.
Última revisión fue en agosto de 2017
NFPA 70E Estructura y Contenido
Capítulos:
1.
Prácticas y procedimientos de trabajo relacionados con la
Seguridad eléctrica.
2.
Requisitos de seguridad relacionados con el mantenimiento.
3.
Requisitos de seguridad para Equipos Especiales.
Introducción •Material Introductorio y explicativo. Cap. 1 Prácticas de trabajo relacionadas con la seguridad •Se aplica generalmente a la seguridad eléctrica en el lugar de trabajo. Cap. 2 Requisitos de seguridad relacionados con el mantenimiento. •Aborda los requisitos de Mantenimiento. Relacionados con la seguridad. Cap. 3 Requisitos de seguridad para Equipos Especiales. •Modifica los requisitos generales del Cap. 1. Anexos Informativos •Solamente es material Informativo; No es Obligatorio.
NFPA 70E Estructura y Contenido Capitulo 1
•
Articulo 100 – Incluye definiciones
•
Artículo 105 – Aplicaciones de las practicas de
trabajo relacionadas con seguridad.
•
Artículo 110 – Requisitos generales para practicas
de trabajo relacionadas con la seguridad eléctrica.
•
Artículo 120 – Estableciendo una condición de
trabajo eléctricamente segura.
•
Artículo 130 – Trabajos que involucran peligros
eléctricos.
A: Publicaciones de referencia
B: Referencia Informativa
C: Frontera de aproximación
D: Métodos de cálculo de energía incidente y Frontera de Relámpago de Arco
E: Programa de Seguridad Eléctrica.
F: Procedimiento de evaluación del Riesgo.
G: Ejemplo de Procedimiento LOTO
H: Guía orientativa para la selección de vestimenta, protectores y otros Epps.
I: Informe de Trabajo y lista de verificación para la planificación.
J: Permiso de Trabajo Eléctrico Energizado.
K: Categorías generales de peligros eléctricos.
Q:Desempeño humano y seguridad eléctrica en el lugar de trabajo (v.2018)
NFPA 70E Anexo K Categorías generales de
peligros eléctricos
Choque Eléctrico
Es el efecto del paso de la corriente eléctrica por el cuerpo
humano
En los EEUU del año 2003-2009 se registraron 20,033 lesiones
eléctricas, de las cuales 1,573 fueron fatales. De 168 muertes por
causas eléctricas en el 2009 el 90% fueron resultado de una
electrocución y 70% mientras el trabajador estaba desempeñando
actividades de construcción, reparación o limpieza.
Relámpago de arco – Arco Eléctrico
Es cuando la corriente eléctrica pasa a través del aire entre
conductores no puestos a tierra y conductores puestos a tierra.
Ráfaga de Arco
Es la Onda expansiva con áltas presiones, expansión de gases
sonido y proyectiles
Efectos del paso de la corriente en el cuerpo humano
Efectos del Paso de la corriente en el cuerpo Trayectoria Intensidad de Corriente Tiempo
Resistencia del cuerpo
Según el documento de la norma NFPA 70E, un relámpago de arco es una “una fuente de daños o lesiones posibles para la salud que se asocia a la liberación de energía causada por un arco eléctrico”.
Un relámpago de arco es donde un arco de corriente eléctrica abandona su ruta prevista y se dirige, a través del aire, de un conductor a otro o a tierra.
La temperatura de un relámpago de arco puede alcanzar los 19.426 °C (35.000 °F).
11
Peligro de Relámpago de Arco - Definición
La evaluación del riesgo del relámpago de arco determinará la exposición
posible de una persona a la energía del relámpago de arco.
Se lleva a cabo para prevenir lesiones y determinar prácticas de trabajo
seguras, establecer los límites de protección frente
al relámpago de arco y fijar los niveles apropiados del Epp.
12
Peligro de Relámpago de Arco - Evaluación
Articulo 100 – Incluye definiciones
Artículo 105 – Aplicaciones de las practicas de trabajo
relacionadas con seguridad
Artículo 110 – Requisitos generales para prácticas de
trabajo relacionadas con la seguridad eléctrica.
Artículo 120 – Estableciendo una condición de trabajo
eléctricamente segura.
Artículo 130 – Trabajos que involucran peligros
eléctricos.
Peligro de Choque Eléctrico
Existen dos límites diferentes cuando se aproximan los circuitos
activos expuestos:
Límite de aproximación limitada Límite de aproximación restringida
Tablas 130.4(D)(a) y (b)
18
Peligro de Choque Eléctrico - Límites
19
TABLA DE LÍMITES DE APROXIMACIÓN
130.4(D)(A): SISTEMAS DE CA
20
TABLA DE LÍMITES DE APROXIMACIÓN
130.4(D)(B): SISTEMAS DE CC
21
Peligro de Relámpago de Arco
Explosión del Arco – Onda de presión causada por Arco Eléctrico
La presión puede alcanzar 200 lbs/pulg cuadrada (13.6 atm o 13.7 bar)
La temperatura puede alcanzar hasta 35.000°F (19.500°C).
La temperatura de la superficie del Sol es de: 10.000°F (5.500°C). Ondas de presión: Una persona que esté a 0.61 m de distancia de un arco de 25.000 Amp sentirá una fuerza de aproximadamente 480 libras (2.1 KN).
Proyectiles: Las ondas de presión pueden quebrar las cabezas de tornillos de acero de 3/8 pulg.
Los conductores pueden ser vaporizados.
El cobre vaporizado se expandirá 67.000 veces aproximadamente, creando partículas fundidas semejantes a perdigones.
22
Peligro de Relámpago de Arco
Las lesiones pueden incluir:
Quemaduras graves internas y externas Huesos quebrados
Daños a la visión Daños a la audición Contusiones
Los factores que afectan la cantidad de energía que
puede alcanzar a su piel y a la temperatura resultante de
la piel son:
La corriente de corto-circuito disponible en el lugar de la chispa. La distancia a la que se encuentra de la explosión del arco.
23
