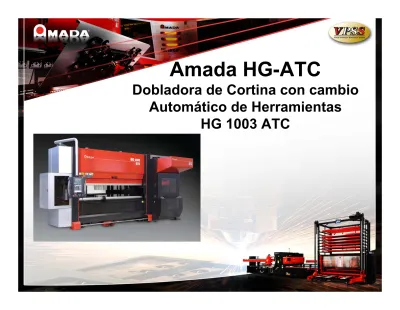

Amada HG-ATC
Dobladora de Cortina con cambio
Automático de Herramientas
HG 1003 ATC
– La flexibilidad de una prensa dobladora operada manualmente, con la capacidad de cambios de herramienta rápidos y precisos de un sistema automatizado de doblez.Comparado con la operación manual, la preparación de herramienta es más rápida y más precisa.
Perfecto para lotes de tamaño pequeños.
Reduce la necesidad de un operador con experiencia.
Ideal para preparaciones de herramientas complejas.
Aumenta el número de
preparaciones de herramienta realizadas por día.
TONELAJE
110 TONS LONGITUD DE DOBLEZ 118” ( 2999 mm) APERTURA 24.4” ( 619.3 mm) RECORRIDO DE LA CORTINA 7.87” ( 199.9 mm)MAQUINA DE CUERPO-ALTO
Maquina de Accionamiento
Hibrido
PROCESSINGTecnología de accionamiento Hibrido
•ECO Friendly- Bajo consume de energía.
•ECO Friendly- Menos fluido hidráulico.
•Dobleces estables- Alta repetitividad de posicionamiento de la cortina (+/- .00004”)
•Silencioso –Máximo 51 db
•En reposo utiliza un 1/3 de la energía utilizada en sistemas convencionales.
•Utiliza la energía más eficientemente para generar el mismo tonelaje que un sistema convencional.
Exactitud de posicionamiento del Eje L ±0.0004” Desplazamiento
del Eje L
27.5” Desplazamiento del Eje Z
9.84” Velocidad
del Eje Y 39.4”/sec
Velocidad del Eje L 19.7”/sec
Topes traseros de alta precisión de
8 ejes.
L Shift stroke ±3.94”
• Ajuste automática del crowning dependiendo del tipo de material y espesor.
• No se requieren ajustes por cambios en la longitud a doblar en materiales del mismo tipo y espesor.
Ajuste del ángulo automático por transportador
inalámbrico Digi-Pro DEFECTOS
PROCESANDO Ajuste Automático de ranura
Indicador de Doblez deslizante
Dispositivo programable automático de control de doblez
Programable por software fuera de línea o a través de control de la máquina AMNC PC.
Elimina el tiempo de pruebas de dobles durante la preparación así como la generación de piezas chatarra.
Controles angulares procesan la variación debido al espesor del material, dureza, dirección de grano u otras condiciones.
Elimina la necesidad de la producción adicional de chapas planas para la realización de piezas de pruebas.
Pedal deslizable
Pedal con deslizamiento automático programable.
Programable por software fuera de línea o a través de control de la máquina AMNC PC.
Permite el fácil procesamiento completo de piezas complejas.
Acelera el proceso de dobles posicionándose automáticamente frente a la estación de herramientas correcta.
Permite al operador mantener en todo momento ambas manos en la pieza a doblar.
Ubicación fácilmente reprogramable para la localización del pedal.
Incluye pedal remoto para piezas grandes.
MOVIMIENTO ESPERA EN
C
ambiador
Automático
de
H
erramientas
ATC
Unidad de Almacenamiento 15 Posiciones de almacenamiento para alojar juegos de punzones de 800 mm cada juego.18 Posiciones de almacenamiento para alojar juegos de dados de 800 mm cada juego.
Capacidad total de herramientas de 26.4 metros.
Puede manipular punzones de 170mm o 220 mm de alto.
La unidad de control ATC realiza cargas de herramientas adicionales fácilmente.
C
ambiador
Automático
de
H
erramientas
ATC
Unidad Reversible de
Punzones
PROCESAMIENTOLa unidad reversible de punzones del ATC tiene la habilidad de girar los punzones para mejorar las capacidades de dobles de la maquina HD ATC, doblando piezas completes con una sola preparación de herramientas.
PROCESAMIENTO
La unidades de posicionamiento (2 para punzones y 2 para dados), trabajan simultáneamente para realizar cargas y descargas de herramienta rápidas y precisas.
Una unidad de almacenamiento complete (800mm) puede ser deslizada a su posición programada para doblar piezas largas.
Longitudes individuales de herramienta (min. 5mm) pueden ser sujetados y posicionados entre acomodos de herramienta existentes.
Herramientas especiales tales como orejas laterales con bisagra o de pasado y aplastado pueden ser también manipulados.
Unidades de
Posicionamiento
Automático de
Herramientas
PROGRAMACION FUERA DE LINEA
Almacenamiento de los programas. Almacenamiento de los modelos 3D. Respaldo de datos. Conectividad. SDDJ EN MOVIMIENTO ESPERA EN Creación de modelo 3D. Secuencia de doblez. Selección de htas. Acomodo de htas. Funciones de la maquina. Generación del programa.Secuencia de doblez 3D. Colocación automática de herramientas (ATC).
Vista 3D del modelo de la parte.
Corrección automática de Angulo (BI-S).
SEGURIDAD
Las 3 posiciones del pedal deslizable cuentan con una interfaz de Cortina de luz para asegurar que los pies de operador no estén presentes cuando este se mueva, además de contar con swich de seguridad para detener el movimiento de la cortina. Compuerta de seguridad La compuerta de seguridad protege al operador durante el acomodo de las herramientas, y es fácil colocación manipulación para su colocación. AKAS 3F El dispositivo de seguridad AKAS 3F se activan y protegen automáticamente con muy poca intervención del operador.
HG 1003 ATC
COMPONENTES
Control AMNC-3i Sistema de accionamiento Hibrido Almacenador de Punzones (15) Unidad inversora de punzones Almacenador de Dados (18) Puerta de Seguridad Pedal Motorizado Indicador de Doblez BI-S Seguridad AKAS IIISistema de
accionamiento Hibrido Almacenador de Punzones (15)
Almacenador de Dados (18) Pedal Motorizado Indicador de Doblez BI-S Control AMNC 3Di Seguridad AKAS III Puerta de seguridad Unidad inversora de punzones
HD 1003 ATC
COMPONENTES
•Bi-S AUTO
•AUTO SLIDE PEDAL
PARTE 1
LAYOUT 1 MATERIAL CRS ESPESOR .039” TAMAÑO DE PIEZA 19.2” X 3.02” NO. DOBLECES 8 DOBLECES CAMBIOS DE HERRAMIENTAS ATCVACIO A LAYOUT 1 55 sec.
LAYOUT 1 A LAYOUT 2 1min. 9 sec. LAYOUT 2 A LAYOUT 1 1 min. 27 sec.
•Bi-S AUTO
•AUTO SLIDE PEDAL •L-SHIFT
PARTE 2
LAYOUT 1
CAMBIOS DE HERRAMIENTAS ATC VACIO A LAYOUT 1 55 sec.
LAYOUT 1 A LAYOUT 2 1min. 9 sec. LAYOUT 2 A LAYOUT 1 1 min. 27 sec.
MATERIAL CRS THICKNESS .039” TAMAÑO DE PIEZA 16.4” X 6.3” NO. DOBLECES 7 DOBLECES
•Bi-S AUTO
•AUTO SLIDE PEDAL
•L-SHIFT
PARTE 3
LAYOUT 2 MATERIAL CRS ESPESOR .039” TAMAÑO DE PIEZA 11.0” X 4.9” NO. DOBLECES 10 DOBLECES CAMBIOS DE HERRAMIENTAS ATCVACIO A LAYOUT 1 30 sec.
LAYOUT 1 A LAYOUT 2 1min. 9 sec. LAYOUT 2 A LAYOUT 1 1 min. 27 sec.
