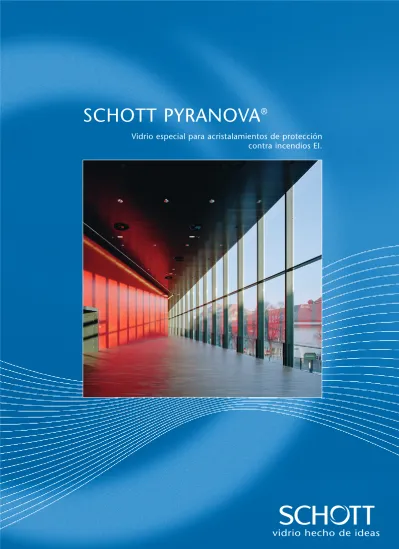

SCHOTT PYRANOVA
®
Vidrio especial para acristalamientos de protección
contra incendios EI.
Contenido
Productos ... Página 3 Sistemas ... Página 6 Diseño y variedad ... Página 9 Datos técnicos ... Página 11
El futuro surge allí donde confluyen
las visiones.
SCHOTT – Un consorcio tecnológico muy dinámico
Como consorcio tecnológico con operaciones a escala internacional, SCHOTT desarrolla, produce y suministra materiales especiales, componentes y sistemas. La función prioritaria de los productos de SCHOTT es mejorar las condiciones de vida y trabajo de las personas, también en el futuro.
Competencia profesional, aunada con ‚Know how‘ técnico, servicio al cliente y conoci-miento del mercado – en SCHOTT JENAer GLAS GmbH se concede una especial
impor-tancia a estas características.
Su fi lial SCHOTT JENAer GLAS GmbH es uno de los
principales fabricantes de acristalamientos de protección contra incendios del mundo. SCHOTT ofrece vidrios especiales, conocidos bajo las marcas PYRAN® y PYRANOVA®, para la protección contra
incendios transparente fi able en la edifi cación, con el fi n de garantizar la seguridad, la funcionalidad y la estética por igual.
PR
OD
UC
TO
S
SIS
TE
M
A
S
D
ISE
Ñ
O Y V
A
RI
ED
A
D
D
AT
OS
T
ÉC
N
IC
OS
Vidrio fl otado sodocálcico, espesor: 3 mm
Capa de protección contra incendios, espesor: 1 mm Lámina de PVB Cinta cantonera 3 1 2 4 PYRANOVA® 30 S 2.0 PYRANOVA® 30 S 2.1
Estructura estándar PYRANOVA®
3 1 2
4
La seguridad es más que una percepción.
PYRANOVA
®. Tranquilidad, calma y dominio de la situación.
PYRANOVA® es un vidrio laminado múltiple claro,
compuesto por un mínimo de dos hojas de vidrio fl otado. Entre las hojas se ha intercalado una capa de protección contra incendios transparente, que en contacto con el fuego reacciona formando una espuma. Utilizado en acristalamientos de protección contra incendios, PYRANOVA® impide el paso del
fuego, el humo y las radiaciones térmicas. PYRANOVA® de las clases de resistencia al fuego
EI 30 y EI 60 ha demostrado ya sus cualidades en numerosos edifi cios. Este acristalamiento no solo convence en las instalaciones del Parque para la 3ª edad de Crailsheim (Alemania) por su diseño atrac-tivo, sino que protege también allí con fi abilidad las salidas de emergencia en caso de incendio.
Los acristalamientos de protección contra incendios con PYRANOVA® convencen por sus
características sobresalientes:
transparencia y resistencia duraderas con temperaturas ambiente desde los -20 hasta los 50 °C
los mejores índices de reducción sonora, con un peso reducido del acristalamiento PYRANOVA® proporciona una separación de
los locales frente a las llamas, el humo y las radiaciones térmicas de hasta 60 minutos según EN 13501
ha superado el ensayo de golpe e impacto con péndulo según EN 12600 Clase 1(B)1 y es combinable con otros vidrios funcionales
En las instalaciones del Parque para la 3ª Edad de Crailsheim (Alemania) PYRANOVA® protege las salidas de emergencia de la escalera.
Gracias a la utilización de diversas variantes de estructu-ra, PYRANOVA® es apto para
aplicaciones tanto interiores como exteriores.
Cómo actúa
En caso de incendio, los acristalamientos de protección contra incendios realizados con PYRANOVA® frenan la propagación de las llamas, el humo y
las radiaciones térmicas. La hoja de vidrio fl otado expuesta al fuego se fractu-ra. La capa de protección contra incendios transparente intercalada reacciona formando una espuma y crea un escudo térmico opaco, que impide el paso a la radiación térmica. El tiempo de integridad se puede ajustar modifi cando el espesor del conjunto de vidrios.
E EW EI
Con arreglo a la EN 13501-2, la clasifi cación de los acristalamientos de protección contra incendios se expresa mediante una combinación de letras y cifras:
PYRANOVA® cumple los requisitos de
la clase de resistencia al fuego EI . Garantiza la separación de los locales frente al fuego, los gases calientes y el humo y proporciona adicionalmente aislamiento térmico.
Clases de resistencia al fuego para requerimientos de protección específi cos
Efecto esquematizado de PYRANOVA®
Bajo el efecto del calor, la capa de protec-ción contra incendios reacciona formando una espuma y crea un escudo térmico opaco.
E: Garantiza la separación de los locales frente al fuego, los gases calientes y el humo.
EI: Garantiza la separación de los locales frente del fuego, los gases calientes y el humo y proporciona adicionalmente aislamiento térmico.
EW: Garantiza la separación de los locales del fuego, los gases calientes y el humo y permite el paso de una pequeña porción de las radiaciones térmicas.
Campos de aplicación
PYRANOVA® es adecuado para todos aquellos campos
de aplicación en los que, en caso de incendio, resulta necesario un aislamiento térmico.
Con su extensiva experiencia de más de 25 años en el mercado de la protección contra incendios, SCHOTT JENAer GLAS GmbH destaca por ser competente e
inno-vadora por igual. SCHOTT JENAer GLAS GmbH desarrolla
junto con sus partners de sistema, construcciones con PYRANOVA® homologadas internacionalmente y que se
prestan extraordinariamente para su utilización en puertas
fachadas
y divisiones de espacios sin solución de continuidad o divididas con travesaños, que encuentran ción, entre otros, en salidas de emergencia y escaleras.
Clase de
resistencia al fuego
Material del marco / sistema
Acero Madera Aluminio Junta de unión Planline
EI 30 x x x x x
EI 60 x x x
Vea informaciones detalladas en los certifi cados de ensayo y homologaciones específi cas de cada país.
PR
OD
UC
TO
S
SIS
TE
M
A
S
D
ISE
Ñ
O Y V
A
RI
ED
A
D
D
AT
OS
T
ÉC
N
IC
OS
PYRANOVA® encuentra numerosas
posi-bilidades de aplicación en construcciones de madera, acero, aluminio o también como acristalamiento con juntas a tope.
La seguridad debe ser lo primero. Pero
SCHOTT piensa también en su creatividad.
Libertad creativa ilimitada con los sistemas de unión a tope y de
acristalamiento PYRANOVA
®90°
Junta de unión de
90 hasta 180° Junta unión 180°
135°
Junta de unión de 135 hasta 180°
Ángulo de acero inoxidable
Dirección del fuego Dirección del fuego
Ángulo de acero inoxidable 90°
Junta de unión de
90 hasta 180° Junta unión 180°
135°
Junta de unión de 135 hasta 180°
Ángulo de acero inoxidable
Dirección del fuego Dirección del fuego
Ángulo de acero inoxidable 90°
Junta de unión de
90 hasta 180° Junta unión 180°
135°
Junta de unión de 135 hasta 180°
Ángulo de acero inoxidable
Dirección del fuego Dirección del fuego
Ángulo de acero inoxidable
PYRANOVA
®S-SF
PYRANOVA® se integra sin difi cultades en cualquier
arquitectura con un alto nivel de diseño. El sistema de unión a tope PYRANOVA® S-SF une las hojas de
vidrio sin necesidad de utilizar marcos, por medio de una junta de silicona especial. Esto permite
crear bandas de vidrio de estructura elegante y de longitud casi ilimitada, garantizando en todo momento una visión libre de obstáculos.
PYRANOVA® S-SF permite asimismo acristalar en
torno a las esquinas.
Resulta idóneo para aplicaciones en las que debe aunarse la protección contra incendios con una visibilidad máxima y factores de interferencia mínimos:
libertad creativa con unas super-fi cies de acristalamiento máximas visibilidad total, sin molestos perfi les grandes formatos de luna, desde el
suelo hasta el techo bandas sinfín de vidrio
resistencia al fuego superior a los 60 minutos
PYRANOVA® S-SF se puede instalar con confi
gura-ciones de esquina de diferentes ángulos.
Consultar las dimensiones máximas de las hojas en la homologación respectiva. En el caso de los acristalamientos con unión a tope que forman ángulo hay que defi nir las direcciones de propagación del fuego.
El sistema SCHOTT
PYRANOVA® S-SF permite
rea-lizar construcciones elegantes, sin perfi les de soporte que impidan una visión libre.
Vidrio templado de seguridad ≥ 5 mm (opcionalmente impreso, colo-reado, recubierto y/o chorreado con arena)
Cámara entre los vidrios ≥ 16 mm, distanciadores de aluminio o chapa de acero Junta secundaria SCHOTT PYRANOVA®≥ 15 mm 3 1 2 4
Estructura del vidrio
3 1 2 4 1 2 3
PYRANOVA
®Planline
PYRANOVA® integrado en el sistema F30 proporciona protección
contra incendios con una estética de alto nivel. Se trata de un sistema para la realización de acristalamientos enrasados con la estructura de marco, sin esquinas ni cantos que impidan una visión libre.
Unos perfi les extraordinariamente esbeltos, aparejados con unas superfi cies de vidrio máximas, son características des-tacadas que distinguen a este sistema. El sistema Planline, con PYRANOVA®, ha superado con éxito los ensayos para la clase de
resistencia al fuego EI 30, instalado en carpinterías tanto de madera como de acero.
PYRANOVA® integrado en el sistema F30 satisface asimismo
exi-gencias en materia de diseño. Mediante serigrafi ado, chorreado con arena o recubrimientos metálicos se pueden aplicar sobre los vidrios de seguridad simples exteriores del acristalamiento ele-mentos decorativos sofi sticados. Además existe la posibilidad de incorporar un esmaltado marginal en cualquier tono RAL.
Aplicaciones:
Con SCHOTT PYRANOVA® integrado en el sistema Planline se
pueden realizar divisiones de espacios y puertas de 1 ó 2 hojas en vidrio, con una nota de distinción y posibilidades de aplicación ilimitadas. Esta construcción se puede emplear prácticamente en cualquier tipología de edifi cio, p.ej.
escuelas
edifi cios de ofi cinas pabellones deportivos hospitales
locales comerciales y de exposición
y en todos aquellos lugares donde se requiere una seguridad supe-rior a la media.
PR
OD
UC
TO
S
SIS
TE
M
A
S
D
ISE
Ñ
O Y V
A
RI
ED
A
D
D
AT
OS
T
ÉC
N
IC
OS
La combinación de vidrios del sistema Planline es un vidrio de seguridad con arreglo a las normas aplicables. El sistema Planline cumple los requerimientos de seguridad frente al riesgo de im-pacto por personas, así como de seguridad frente al imim-pacto de balones.
Sección
Las fi jación mecánica de las unidades de acristalamiento se realiza utilizando un soporte para vidrio patentado. Dicho sopor-te queda oculto y permisopor-te reemplazar sin inconvenientes la hoja de vidrio.
El sistema Planline, con SCHOTT PYRA-NOVA®, consta de una combinación de
2 vidrios de seguridad simples exteriores, que actúan como hojas de cobertura, y un vidrio PYRANOVA® dispuesto entre ambos.
Vidrio templado de seguridad
≥ 5 mm (opcionalmente impreso, coloreado, recubierto y/o chorreado con arena
Cámara entre los vidrios ≥ 16 mm, distanciadores de aluminio o chapa de acero
Junta secundaria
SCHOTT PYRANOVA®≥ 15 mm Estructura del vidrio
3 1 2 4 1 2 3
PYRANOVA
®-SF Planline
Planline también permite la realización de acrista-lamientos con unión a tope, que utilizan juntas de silicona casi invisibles. La unión entre las hojas de vidrio se efectúa a tope, con una junta que pasa inadvertida. Gracias a ello se pueden realizar acrista-lamientos con unión a tope tanto enrasados con el marco como sin solución de continuidad.
PYRANOVA®-SF Planline es un sistema de
acristala-miento enrasado, que consta de un triple acrista-lamiento, con dos vidrios de seguridad simples exteriores y una hoja PYRANOVA® intercalada.
Aplicaciones:
Con SCHOTT PYRANOVA®-SF Planline se pueden
realizar divisiones de espacios interiores en vidrio con posibilidades de aplicación ilimitadas. Esta construcción se puede emplear prácticamente en cualquier tipología de edifi cio, p.ej.
escuelas
edifi cios de ofi cinas pabellones deportivos hospitales
locales comerciales y de exposición
y en todos aquellos lugares donde se requiere una seguridad superior a la media.
El sistema Planline, con SCHOTT PYRANOVA®,
consta de una combinación de 2 vidrios de seguridad simples exteriores, que actúan como hojas de cobertura, y un vidrio PYRA-NOVA® dispuesto entre ambos.
Sección
3 1
2
4
En el Pabellón Deportivo de la Universidad de Gotinga, los acristalamientos – tanto enrasados con el marco como unidos a tope – reducen el riesgo de accidente y ofrecen al mismo tiempo una estética atractiva.
PR
OD
UC
TO
S
SIS
TE
M
A
S
D
IS
EÑ
O
Y
V
A
RI
ED
A
D
D
AT
OS
T
ÉC
N
IC
OS
La protección da seguridad,
pero a SCHOTT esto no le basta
Funcionalidad adicional con vidrio laminado múltiple
Uniendo fuerzas: los acristalamientos de protección
contra incendios y los vidrios funcionales
Allí donde se asignan a los vidrios laminados PYRANOVA® otras
funcionalidades propias del vidrio aparte de la protección con-tra incendios, se emplea el vidrio laminado múltiple polivalente ISO-PYRANOVA®.
En combinación con vidrios funcionales e incorporado a una estructura de vidrio ais-lante, ISO-PYRANOVA® cumple requerimientos
adicionales, tanto estéticos como energéticos. Con contravidrios confi gurables de forma indi-vidualizada ISO-PYRANOVA® ofrece un plus en
características: Protección solar Aislamiento térmico Aislamiento acústico
seguridad frente al riesgo de impacto y la caída de techos acristalados
Diseño
Protección personal y material protección contra los rayos X
protección contra las miradas indiscretas mediante sistemas de veneciana integrados.
En combinación con otros vidrios funcionales, ISO-PYRANOVA® cumple requerimientos adicionales
de insonorización y protección contra las miradas indiscretas, p.ej. mediante la integración de sistemas de veneciana en la cámara del acristalamiento.
Estructura estándar de ISO-PYRANOVA®
3 1 2 4 1 2 3 Contravidrio
Cámara entre los vidrios Distanciador
Adaptable como un camaleón
La polivalencia de ISO-PYRANOVA® queda garantizada también en combinación con
elementos de diseño. Los vidrios con ornamentos, colores o dibujos se pueden utilizar como contravidrio en el conjunto del vidrio aislante de protección contra incendios, laminarse sobre el conjunto de vidrios o reemplazar a una hoja de vidrio fl otado de la estructura estándar.
El texturizado superfi cial de las hojas de vidrio fl otado exteriores del conjunto de vidrios PYRANOVA® se puede modifi car deliberadamente mediante chorreado con
arena. Se obtiene una apariencia discreta, que despliega todas sus cualidades estéticas cuando incide la luz sobre el acristalamiento. La durabilidad y las prestaciones de los vidrios funcionales no se ven comprometidas con esta tecnología de procesado. Unas capas funcionales aplicadas adicionalmente, extraordinariamente fi nas y prácticamente invisibles, protegen las superfi cies de vidrio contra la corrosión y la suciedad.
Confortable protección solar y contra las miradas indiscretas
En la cámara entre los vidrios de ISO-PYRANOVA® se pueden integrar, con un ajusteperfecto, cortinas de protección solar enrollables, de cómodo manejo, o venecianas con motor eléctrico o de maniobra manual. Se operan cómodamente y ajustándose exactamente a sus necesidades. Estos sistemas proporcionan
una protección solar, contra las miradas indiscretas y los deslumbramientos fi able una orientación controlada de la luz diurna
así como ahorro energético y bienestar a los habitantes de la vivienda.
Las innovaciones de SCHOTT abren posibilidades completamente novedosas para aunar funcionalidad, estética y diseño de forma creativa. Los acristala-mientos de protección contra incendios de SCHOTT JENAer GLAS GmbH
sa-tisfacen las exigencias de la moderna arquitectura y permiten cumplir los requerimientos de seguridad y cerra-miento de espacios de forma adecuada al usuario y casi invisible.
PR
OD
UC
TO
S
SIS
TE
M
A
S
D
ISE
Ñ
O Y V
A
RI
ED
A
D
D
AT
OS
T
ÉC
N
IC
OS
Tipo de vidrio Tiempo de inte-gridad y estabi-lidad según EN 13501 Espesor [mm] Peso [kg/m2] Trans-misión luminosa [%] Valor Ug [k/Wm²] Valor g [%] Índice de reducción sonora [dB] Aplicación en interiores PYRANOVA®30 S 2.0 EI 30 15 37,5 85 5,2 70 38 PYRANOVA® 60 S 2.0 EI 60 23 57,5 83 5,2 70 40 Aplicación externa PYRANOVA® 30 S 2.1 EI 30 19 47,5 83 5,2 70 39 PYRANOVA® 60 S 2.1 EI 60 27 67,5 81 5,2 70 41 Dimensiones de producción máx.anchura x altura [mm] (medida fija) 2050 x 3000 Rango de utilización recomendado
[°C]
-20 hasta +50 Seguridad frente al riesgo de
impacto según EN 12600
1(B)1
Bajo demanda podemos suministrar otras variantes de ejecución y posibilidades de combinación.
Muchos argumentos hablan a favor de
PYRANOVA
®
. Sobre todos los datos objetivos.
Datos Técnicos
PYRANOVA® S 2.0
vidrio laminado de seguridad claro para mientos de protección contra incendios en ciones interiores, con propiedades de resistencia al fuego según DIN EN ISO 12543
en función de la estructura, realizado con mínimo 2 hojas de vidrio flotado con capas de protección contra incendios transparentes intercaladas, que reaccionan formando una espuma
ejecución como acristalamiento aislante, rreada con arena, impresa parcial o completa mente, apta sin restricciones para su integración en acristalamientos de protección contra incen- dios
PYRANOVA® S 2.1
vidrio laminado de seguridad claro para mientos de protección contra incendios en ciones exteriores, con propiedades de resistencia al fuego según DIN EN ISO 12543
en función de la estructura, realizado con mínimo 2 hojas de vidrio flotado con capas de protección contra incendios transparentes intercaladas, que reaccionan formando una espuma, y una hoja exterior de vidrio laminado de seguridad
ejecución como acristalamiento aislante, chorre ada con arena, impresa parcial o completamente, apta sin restricciones para su integración en acristala- mientos de protección contra incendios
PYRANOVA
®light
PYRANOVA® está disponible también como variante
‚light‘. PYRANOVA® light es una estructura especial,
de espesor reducido, para acristalamientos de pro-tección contra incendios de las clases de resistencia al fuego EI 15 ó EI 30. Bajo demanda podemos su-ministrarle gustosamente informaciones adicionales
