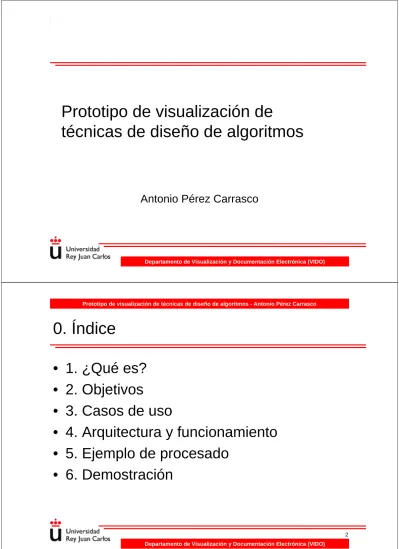

Prototipo de visualización de

técnicas de diseño de algoritmos

Antonio Pérez Carrasco

Prototipo de visualización de técnicas de diseño de algoritmos - Antonio Pérez Carrasco

0. Índice

• 1. ¿Qué es?

• 2. Objetivos

• 3. Casos de uso

• 4. Arquitectura y funcionamiento

• 5. Ejemplo de procesado

• 6. Demostración

(2)

1. ¿Qué es?

Programa .java

Método Parámetros

Opciones Formato

1. ¿Qué es?

• Visualiza algoritmos en función de la técnica de diseño

– Backtracking

– Divide y vencerás

– Programación dinámica

– Algoritmos voraces

(3)

2. Objetivos

• Reducir esfuerzo de generación de ejemplos para profesores

• Facilitar la comprensión de los algoritmos a los estudiantes:

mediante

animaciones cambios en configuración

dónde

en clase en casa

3. Casos de uso

Ver código Generar

visualización

Cargar visualización

Guardar visualización

Configurar visualización

Inicio de visualización

Atrás en visualización

Adelante en visualización Final de

visualización Activar

animación Detener

animación Visualización

múltiple

(4)

4. Arquitectura y funcionamiento

Visualizador FactoriaVentana

Ventana

VentanaArbol VentanaInducción

FactoríaCelda

Celda Traza

RegistroActivacion

Estado CeldaNodo CeldaFlecha

Factoría para creación de ventanas

Representación (común) Modelo (datos)

PanelVentana

4. Arquitectura y funcionamiento

Traza

Código Java orig.

Repr. XML código or.

Repr. XML código tr.

Código Java tr.

Aplicación

Gestor procesado

Parser Java-XML

Transformador ad-hoc

Generador Java

Árbol DOM (memoria)

(5)

5. Ejemplo de procesado

• Generación de ficheros y procesado

.java

.xml

.class

Árbol DOM (memoria)

.java .class

La aplicación solicita método y valores para los parámetros. Ejecutamos y Visualizamos.

5. Ejemplo de procesado

• Clase java original

class Fibbonaci {

public static int fibbonaci (int n) {

int resultado = 0;

if (n==1)

resultado = 1;

else if (n==2) resultado = 1;

else

resultado = fibbonaci(n-1)+fibbonaci(n-2);

return resultado;

} }

(6)

5. Ejemplo de procesado

• Clase java generada

class Fibbonaci {

public static int fibbonaci (int n) {

Object pppppp01[] = new Object[1];

pppppp01[0]=n;

Traza.singleton().anadirEntrada(new Estado(pppppp01));

int resultado = 0;

if (n==1)

resultado = 1;

else if (n==2) resultado = 1;

else

resultado = fibbonaci(n-1)+fibbonaci(n-2);

int zzzzzz01 = resultado;

Object rrrrrr01[] = new Object[1];

rrrrrr01[0]=zzzzzz01;

Traza.singleton().anadirSalida(new Estado(rrrrrr01));

return zzzzzz01;

} }

5. Ejemplo de procesado

• Representación XML

<java-class-file>

<class name="Fibbonaci" visibility="protected">

<method name="fibbonaci" visibility="public" static="true">

<type primitive="true" name="int"/>

<formal-arguments>

<formal-argument name="n">

</formal-argument>

</formal-arguments>

<block>

<local-variable name="resultado">

<literal-number kind="int" value="0"/>

</local-variable>

<if>

<test>

<binary-expr op="==">

<var-ref name="n"/>

<literal-number kind="int" value="1"/>

</binary-expr>

</test>

<true-case>

...

(7)
