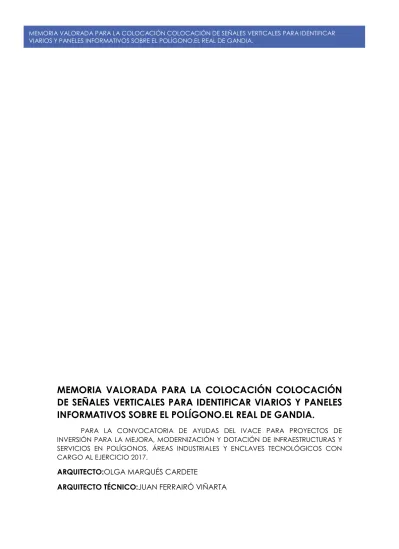

MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
MEMORIA VALORADA PARA LA COLOCACIÓN COLOCACIÓN
DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES
INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
PARA LA CONVOCATORIA DE AYUDAS DEL IVACE PARA PROYECTOS DE
INVERSIÓN PARA LA MEJORA, MODERNIZACIÓN Y DOTACIÓN DE INFRAESTRUCTURAS Y
SERVICIOS EN POLÍGONOS, ÁREAS INDUSTRIALES Y ENCLAVES TECNOLÓGICOS CON
CARGO AL EJERCICIO 2017.
ARQUITECTO:OLGA MARQUÉS CARDETE
MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
DOCUMENTO 1: MEMORIA EXPLICATIVA DE LA ACTUACIÓN.
1.- Antecedentes.
2.- Objeto de la actuación.
3.- Situación y emplazamiento de los elementos de señalización.
4.- Descripción de las obras.
5.- Presupuesto.
6.- Plazo de ejecución.
7.-Documentación gráfica.
DOCUMENTO 2:
PRESUPUESTO.
4.1.- MEDICIONES.
4.2.- CUADROS DE PRECIOS.
4.2.1.-Cuadro de Precios Nº1.
4.2.2.-Cuadro de Precios Nº2.
4.3.- PRESUPUESTO GENERAL.
DOCUMENTO 1
MEMORIA Y ANEJOS
ÍNDICE MEMORIA
1.- Antecedentes.
2.- Objeto del proyecto.
3.- Situación y emplazamiento de las obras.
4.- Descripción de las obras.
5.- Presupuesto.
6.- Plazo de ejecución.
MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
El polígono industrial del Real de Gandia, acusa, como pasa con la mayoría de
polígonos de una falta de información sobre las empresas, su localización,
numeración y nombre de las calles…
Esta falta de información, ofrece una imagen del polígono poco unitaria y de
desorganización.
Desde el Ayuntamiento, y con ayuda de esta subvención se ha planteado
poner solución a este problema mediante la colocación de señales verticales
para colocar paneles con el directorio de empresas residentes en dos puntos de
acceso al polígono, así como cartelería vertical indicando el nombre de la calle
en cada una de las esquinas.
2.- OBJETO DEL PROYECTO.
El objetivo de esta actuación es la implantación las placas de calles nuevas y
calles existentes, para mejorar la visualización de las diferentes zonas del
polígono aplicando los colores característicos de cada ámbito, así como en las
placas de los números con la finalidad de que el usuario este informado en que
zona está cada momento. Además de homogeneizar visualmente la
señalización indicadora.
El objeto es dotar al polígono de orden y coherencia, y incrementar su
funcionalidad para el desarrollo de las actividades de cada una de las
empresas.
3.- SITUACIÓN Y EMPLAZAMIENTO DE LAS OBRAS.
El ámbito de las obras a desarrollar se encuentra en la población del Real de
Gandia (Valencia), son dos intervenciones en vía pública,sobre viario público
de titularidad municipal.
MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
4.- DESCRIPCIÓN DE LAS OBRAS.
Obras a ejecutar:
INFORMACIÓN DE CALLES
Se colocarán en principio y fin de cada tramo de calle placas informativas de
cada calle o avenida del polígono:
Unidades necesarias estimadas 70.
Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón
HM-20/P/20/I de 80x80x80 cm, incluida excavación.
Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor
de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de
sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales
MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen
digitalmente y el rótulo se cubre de un laminado protector UV.
Tipografía y diseño a decidir previa ejecución.
CALLEJERO Y DIRECTORIO DE EMPRESAS:
Se colocarán en accesos principales del polígono placas informativas :
Unidades necesarias estimadas 4.
Señalización urbana tipo AIMPE, formada por 4 paneles de 1500x300 mm, con
trasera cerrada, perfil perimetral de 35mm de anchura, con nivel de
retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas,
bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación,
completamente colocada.
Tipografía y diseño a decidir previa ejecución.
5.- PRESUPUESTO.
Se incluye posteriormente en documento aparte .
6.- PLAZO DE EJECUCIÓN.
La ejecución integral de las obras se realizará en 1 mes
7.-CLASIFICACIÓN DEL CONTRATISTA
Dadas las características de la obra, no se exige clasificación.
8.- CARÁCTER DE OBRA COMPLETA.
En cumplimiento de lo dispuesto en el Artículo 127.2. del Reglamento General
de la Ley de Contratos de las Administraciones Públicas (Real Decreto 1098 / 01,
de 12 de octubre), se hace constancia de que las obras comprendidas en el
presente proyecto forman un conjunto susceptible de ser entregado al uso
general o para prestar un servicio, y comprenden todos y cada uno de los
elementos que son precisos para la utilización de la obra, por lo que, de
acuerdo con los Artículos 68.3 de la Ley y 125 del Reglamento, se entiende que
cumplen con la definición de OBRA COMPLETA.
Real de Gandia, JULIO 2017
REDACTOR:
OLGA|
MARQUES|
CARDETE
Firmado digitalmente
por OLGA|MARQUES|
CARDETE
Fecha: 2017.07.26
18:16:23 +02'00'
MEMORIA VALORADA PARA LA COLOCACIÓNCOLOCACIÓN DE SEÑALES VERTICALES PARA IDENTIFICAR VIARIOS Y PANELES INFORMATIVOS SOBRE EL POLÍGONO.EL REAL DE GANDIA.
Olga Marqués CardeteArquitecto
Colegiado nº 8834
GGC ALMACENAMIENTO, CARGA Y TRANSPORTE
DESCRIPCIÓN
Transporte de tierras y escombros
Trabajos destinados a trasladar a vertedero las tierras sobrantes de la
excavación y los escombros.
Criterios de medición y valoración de unidades
Metro cúbico de tierras o escombros sobre camión, para una distancia
determinada a la zona de vertido, considerando tiempos de ida, descarga y
vuelta, pudiéndose incluir o no el tiempo de carga y/o la carga, tanto
manual como con medios mecánicos.
PRESCRIPCIONES EN CUANTO A LA EJECUCIÓN POR UNIDADES DE OBRA
Transporte de tierras y escombros
Características técnicas de cada unidad de obra
·
Condiciones previas
Se organizará el tráfico determinando zonas de trabajos y vías de
circulación.
Cuando en las proximidades de la excavación existan tendidos eléctricos, con
los hilos desnudos, se deberá tomar alguna de las siguientes medidas:
Desvío de la línea.
Corte de la corriente eléctrica.
Protección de la zona mediante apantallados.
Se guardarán las máquinas y vehículos a una distancia de seguridad
determinada en función de la carga eléctrica.
Proceso de ejecución
·
Ejecución
En caso de que la operación de descarga sea para la formación de
terraplenes, será necesario el auxilio de una persona experta para evitar
que al acercarse el camión al borde del terraplén, éste falle o que el
vehículo pueda volcar, siendo conveniente la instalación de topes, a una
distancia igual a la altura del terraplén, y/o como mínimo de 2 m.
Se acotará la zona de acción de cada máquina en su tajo. Cuando sea marcha
atrás o el conductor esté falto de visibilidad estará auxiliado por otro
operario en el exterior del vehículo. Se extremarán estas precauciones
cuando el vehículo o máquina cambie de tajo y/o se entrecrucen itinerarios.
En la operación de vertido de materiales con camiones, un auxiliar se
encargará de dirigir la maniobra con objeto de evitar atropellos a personas
y colisiones con otros vehículos.
Para transportes de tierras situadas por niveles inferiores a la cota 0 el
ancho mínimo de la rampa será de 4,50 m, ensanchándose en las curvas, y sus
pendientes no serán mayores del 12% o del 8%, según se trate de tramos
rectos o curvos, respectivamente. En cualquier caso, se tendrá en cuenta la
maniobrabilidad de los vehículos utilizados.
Los vehículos de carga, antes de salir a la vía pública, contarán con un
tramo horizontal de terreno consistente, de longitud no menor de vez y media
la separación entre ejes, ni inferior a 6 m.
Las rampas para el movimiento de camiones y/o máquinas conservarán el talud
lateral que exija el terreno.
La carga, tanto manual como mecánica, se realizará por los laterales del
camión o por la parte trasera. Si se carga el camión por medios mecánicos,
la pala no pasará por encima de la cabina. Cuando sea imprescindible que un
vehículo de carga, durante o después del vaciado, se acerque al borde del
mismo, se dispondrán topes de seguridad, comprobándose previamente la
resistencia del terreno al peso del mismo.
·
Gestión de residuos
Los residuos generados durante la ejecución de la unidad de obra serán
tratados conforme a la Parte III: Gestión de residuos de construcción o
demolición en la obra.
Control de ejecución, ensayos y pruebas
Pliego de condiciones técnicas
· Control de ejecución
Se controlará que el camión no sea cargado con una sobrecarga superior a la autorizada.
Pliego de condiciones técnicas
OLGA|
MARQUES|
CARDETE
Firmado digitalmente
por OLGA|MARQUES|
CARDETE
Fecha: 2017.07.26
18:15:20 +02'00'
1 SEÑALÍTICA VERTICAL
1.1 USIV.4lbb u Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen digitalmente y el rótulo se cubre de un laminado protector UV.
MOOA.8a 0,100 h Oficial 1ª construcción 17,740 1,77 MOOA12a 0,100 h Peón ordinario construcción 14,820 1,48
MMMW23a 0,100 h Camión cesta 15,364 1,54
PUSE.7lb 1,000 u Panel 60x40 cm nivel 2 67,914 67,91 PUSE14ba 2,000 u Abrazadera poste 100x50 mm SC 1,913 3,83
% 2,000 % Medios auxiliares 76,530 1,53
3,000 % Costes indirectos 78,060 2,34
Precio total por u ... 80,40
1.2 USIV21ba m Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón HM-20/P/20/I de 80x80x80 cm, incluida excavación.
MOOA.8a 0,744 h Oficial 1ª construcción 17,740 13,20 MOOA12a 0,100 h Peón ordinario construcción 14,820 1,48 PBPC.2abba 0,190 m3 H 20 blanda TM 20 I 57,491 10,92 PUSE.8b 1,000 m Poste 100x50x3 mm 13,025 13,03
% 2,000 % Medios auxiliares 38,630 0,77
3,000 % Costes indirectos 39,400 1,18
Precio total por m ... 40,58
1.3 USUA.1dcb u Señalización urbana tipo AIMPE, formada por 4 paneles de 1500x300 mm, con trasera cerrada, perfil perimetral de 35mm de anchura, con nivel de retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas, bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación, completamente colocada.
MOOA.8a 0,756 h Oficial 1ª construcción 17,740 13,41 MOOA12a 1,508 h Peón ordinario construcción 14,820 22,35 PBPC.3aaaa 2,100 m3 H 25 plástica TM 40 IIa 63,983 134,36 PUSE62e 1,000 u Placa anclaje soporte AIMPE Ø140 mm 62,447 62,45 PUSE61e 2,500 m Soporte telescópico AIMPE Ø140 mm 79,793 199,48 PUSE61c 1,900 m Soporte telescópico AIMPE Ø90 mm 47,876 90,96 PUSE60cb 4,000 u Cartel AIMPE 150x30 cm nivel 3 c/trasera 377,180 1.508,72
% 2,000 % Medios auxiliares 2.031,730 40,63
3,000 % Costes indirectos 2.072,360 62,17
Precio total por u ... 2.134,53
Anejo de justificación de precios
Nº
Código
Ud
Descripción
Total
2 GESTIÓN DE RESIDUOS
2.1 GGCR.3aa u Servicio de entrega, alquiler, recogida y transporte de contenedor de residuos de construcción y demolición mezclados producidos en obras de construcción y/o demolición hasta vertedero específico, instalación de tratamiento de residuos o centro de valorización o eliminación situado a <20km de distancia (sin considerar el coste de vertido), según R.D. 105/2008.
Sin descomposición 94,166
3,000 % Costes indirectos 94,166 2,82
Precio total redondeado por u ...… 96,99
2.2 GGER.1a m3 Canon de vertido de residuos de construcción y demolición mezclados, considerados como residuos no peligrosos según la legislación vigente, a vertedero específico o gestor de residuos autorizado para operaciones de reutilización, reciclado, otras formas de valorización o eliminación en último caso.
Sin descomposición 13,907
3,000 % Costes indirectos 13,907 0,41
Precio total redondeado por m3 ...… 14,32
Anejo de justificación de precios
Nº
Código
Ud
Descripción
Total
3 SEGURIDAD Y SALUD
3.1 01PP004 u Cumplimiento de las medidas, medios, protecciones individuales y colectivas adoptadas en el Plan de Seguridad, incluso la redacción del Plan.(2'5% PEM)
Sin descomposición 513,456
3,000 % Costes indirectos 513,456 15,40
Precio total redondeado por u ...… 528,86
Anejo de justificación de precios
Nº
Código
Ud
Descripción
Total
Cuadro de mano de obra
1 Oficial 1° construcción. 17,740 98,434 h 1.746,22
2 Peón ordinario construcción. 14,820 21,864 h 324,02 Importe total: 2.070,24
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Importe
Nº
Designación
Precio Cantidad Total (euros) (Horas) (euros)
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE Fecha: 2017.07.26 18:11:49 +02'00'
Cuadro de maquinaria
1 Camión cesta para una altura de trabajo de 14m, con una anchura total con
estabilizadores de 2.60 m, longitud total de
6.5 m y capacidad de carga de 2000 Kg. 15,364 5,100 h 78,36 Importe total: 78,36
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Importe
Nº
Designación
Precio Cantidad Total
(euros) (euros)
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE Fecha: 2017.07.26 18:11:59 +02'00'
Cuadro de materiales
1 Hormigón preparado de resistencia caracteristica 20 N/mm2, de consistencia blanda y tamaño máximo del árido 20 mm, en ambiente no agresivo I , transportado a una distancia máxima de 10 km, contados desde la central suministradora. Se consideran cargas completas de 6 ó 9 m3 y un tiempo
máximo de descarga en obra de 45 minutos. 57,491 23,256 m3 1.337,01 2 Hormigón preparado de resistencia
caracteristica 25 N/mm2, de consistencia plástica y tamaño máximo del árido 40 mm, en ambiente normal IIa , transportado a una distancia máxima de 10 km, contados desde la central suministradora. Se consideran cargas completas de 6 ó 9 m3 y un tiempo
máximo de descarga en obra de 45 minutos. 63,983 6,300 m3 403,09 3 Panel complementario de dimensiones
60x40cm, fabricado con chapa de acero galvanizado, con un nivel de
retrorreflexión 2. 67,914 51,000 u 3.463,61
4 Poste de acero galvanizado para señal de dimensiones 100x50x3 mm, con tapón de
plástico incluido. 13,025 122,400 m 1.594,26
5 Abrazadera, simple cara, para poste de sección 100x50 mm, con tornillería
incluida. 1,913 102,000 u 195,13
6 Cartel AIMPE de aluminio de dimensiones 150x30 cm, con trasera cerrada, perfil perimetral de 35mm de anchura y nivel de
retrorreflexión 3. 377,180 12,000 u 4.526,16
7 Soporte telescópico AIMPE de 90 mm de
diámetro y 7mm de espesor. 47,876 5,700 m 272,89
8 Soporte telescópico AIMPE de 140 mm de
diámetro y 6mm de espesor. 79,793 7,500 m 598,45
9 Placa de anclaje para soporte telescópico
AIMPE de 140 mm de diámetro. 62,447 3,000 u 187,34 Importe total: 12.577,94
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Importe
Nº
Designación
Precio Cantidad Total (euros) Empleada (euros)
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE
Cuadro de precios auxiliares
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Cuadro de precios auxiliares
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE
Cuadro de precios nº 1
1 SEÑALÍTICA VERTICAL
1.1 u Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen digitalmente y el rótulo se
cubre de un laminado protector UV. 80,40 OCHENTA EUROS CON CUARENTA CÉNTIMOS
1.2 m Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón HM-20/P/20/I de
80x80x80 cm, incluida excavación. 40,58 CUARENTA EUROS CON CINCUENTA Y OCHO CÉNTIMOS 1.3 u Señalización urbana tipo AIMPE, formada por 4
paneles de 1500x300 mm, con trasera cerrada, perfil perimetral de 35mm de anchura, con nivel de retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas, bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación,
completamente colocada. 2.134,53 DOS MIL CIENTO TREINTA Y CUATRO EUROS CON CINCUENTA Y TRES CÉNTIMOS
2 GESTIÓN DE RESIDUOS
2.1 u Servicio de entrega, alquiler, recogida y transporte de contenedor de residuos de construcción y demolición mezclados producidos en obras de construcción y/o demolición hasta vertedero específico, instalación de tratamiento de residuos o centro de valorización o eliminación situado a <20km de distancia (sin considerar el
coste de vertido), según R.D. 105/2008. 96,99 NOVENTA Y SEIS EUROS CON NOVENTA Y NUEVE CÉNTIMOS 2.2 m3 Canon de vertido de residuos de construcción y
demolición mezclados, considerados como residuos no peligrosos según la legislación vigente, a vertedero específico o gestor de residuos autorizado para operaciones de reutilización, reciclado, otras formas de valorización o
eliminación en último caso. 14,32 CATORCE EUROS CON TREINTA Y DOS CÉNTIMOS
3 SEGURIDAD Y SALUD
3.1 u Cumplimiento de las medidas, medios, protecciones individuales y colectivas adoptadas en el Plan de Seguridad, incluso la redacción del
Plan.(2'5% PEM) 528,86 QUINIENTOS VEINTIOCHO EUROS CON OCHENTA Y SEIS CÉNTIMOS
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Importe
Nº
Designación
En cifra En letra
(euros) (euros)
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE
Cuadro de precios nº 2
1 SEÑALÍTICA VERTICAL
1.1 u Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen digitalmente y el rótulo se cubre de un laminado protector UV.
Mano de obra 3,25 Maquinaria 1,54 Materiales 71,74 Medios auxiliares 1,53 3 % Costes Indirectos 2,34 80,40 1.2 m Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón
HM-20/P/20/I de 80x80x80 cm, incluida excavación.
Mano de obra 14,68
Materiales 23,95
Medios auxiliares 0,77 3 % Costes Indirectos 1,18
40,58 1.3 u Señalización urbana tipo AIMPE, formada por 4 paneles de 1500x300 mm, con trasera
cerrada, perfil perimetral de 35mm de anchura, con nivel de retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas, bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación, completamente colocada.
Mano de obra 35,76 Materiales 1.995,97 Medios auxiliares 40,63 3 % Costes Indirectos 62,17 2.134,53
2 GESTIÓN DE RESIDUOS
2.1 u Servicio de entrega, alquiler, recogida y transporte de contenedor de residuos de construcción y demolición mezclados producidos en obras de construcción y/o demolición hasta vertedero específico, instalación de tratamiento de residuos o centro de valorización o eliminación situado a <20km de distancia (sin considerar el coste de vertido), según R.D. 105/2008.
Sin descomposición 94,17 3 % Costes Indirectos 2,82
96,99 2.2 m3 Canon de vertido de residuos de construcción y demolición mezclados, considerados
como residuos no peligrosos según la legislación vigente, a vertedero específico o gestor de residuos autorizado para operaciones de reutilización, reciclado, otras formas de valorización o eliminación en último caso.
Sin descomposición 13,91 3 % Costes Indirectos 0,41
14,32
3 SEGURIDAD Y SALUD
3.1 u Cumplimiento de las medidas, medios, protecciones individuales y colectivas adoptadas en el Plan de Seguridad, incluso la redacción del Plan.(2'5% PEM)
Sin descomposición 513,46 3 % Costes Indirectos 15,40
528,86
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
Importe
Nº
Designación
Parcial Total (euros) (euros)
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE) Página 1
OLGA|MARQUES|
CARDETE
Firmado digitalmente por OLGA| MARQUES|CARDETE
1.1 USIV.4lbb u Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen digitalmente y el rótulo se cubre de un laminado protector UV.
51 51,000
Nombre medición
Total u...: 51,000
1.2 USIV21ba m Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón HM-20/P/20/I de 80x80x80 cm, incluida excavación.
51 2,400 122,400
Total m...: 122,400
1.3 USUA.1dcb u Señalización urbana tipo AIMPE, formada por 4 paneles de 1500x300 mm, con trasera cerrada, perfil perimetral de 35mm de anchura, con nivel de
retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas, bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación, completamente colocada.
3 3,000
Total u...: 3,000
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE)
Página 1Presupuesto parcial nº 1 SEÑALÍTICA VERTICAL
2.1 GGCR.3aa u Servicio de entrega, alquiler, recogida y transporte de contenedor de residuos de construcción y demolición mezclados producidos en obras de construcción y/o demolición hasta vertedero específico, instalación de tratamiento de residuos o centro de valorización o eliminación situado a <20km de distancia (sin considerar el coste de vertido), según R.D. 105/2008.
1 1,000
Señalítica calles
Total u...: 1,000
2.2 GGER.1a m3 Canon de vertido de residuos de construcción y demolición mezclados, considerados como residuos no peligrosos según la legislación vigente, a vertedero específico o gestor de residuos autorizado para operaciones de reutilización, reciclado, otras formas de valorización o eliminación en último caso.
1 6,000 6,000
Señalítica calles
Total m3...: 6,000
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE)
Página 2Presupuesto parcial nº 2 GESTIÓN DE RESIDUOS
3.1 01PP004 u Cumplimiento de las medidas, medios, protecciones individuales y colectivas adoptadas en el Plan de Seguridad, incluso la redacción del Plan.(2'5% PEM)
Total u...: 1,000
Señalítica vertical - Proyectos de Inversión en polígonos (IVACE)
Página 3Presupuesto parcial nº 3 SEGURIDAD Y SALUD
1.1 USIV.4lbb u Cajetín o panel complementario de aluminio de dimensiones 60x40cm,espesor de 1'5 mm. y con un nivel de retrorreflexión 2, fijado a soporte de señal de sección 100x50mm, incluso elementos de sujeción, tornillería , piezas especiales necesarias y rotulación del texto de las calles. El texto y las imágenes se imprimen digitalmente y el rótulo se cubre de un laminado protector UV.
Uds. Largo Ancho Alto Subtotal Nombre
medición 51 51,000
Total u ...: 51,000 80,40 4.100,40
1.2 USIV21ba m Poste de 100x50x3mm, colocado hormigonado mediante dado de hormigón HM-20/P/20/I de 80x80x80 cm, incluida excavación.
Uds. Largo Ancho Alto Subtotal
51 2,400 122,400
Total m ...: 122,400 40,58 4.966,99
1.3 USUA.1dcb u Señalización urbana tipo AIMPE, formada por 4 paneles de 1500x300 mm, con trasera cerrada, perfil perimetral de 35mm de anchura, con nivel de retrorreflexión 3, incluso poste telescópico de aluminio anodizado, abrazaderas, bridas, tornillería, pernos, placa de anclaje ,cimentación y rotulación, completamente colocada.
Uds. Largo Ancho Alto Subtotal
3 3,000
Total u ...: 3,000 2.134,53 6.403,59
Señalítica vertical - Proyectos de Inversión en polígonos (IV…
Página 1Presupuesto parcial nº 1 SEÑALÍTICA VERTICAL
Código
Ud
Denominación
Medición
Precio
Total
2.1 GGCR.3aa u Servicio de entrega, alquiler, recogida y transporte de contenedor de residuos de construcción y demolición mezclados producidos en obras de construcción y/o demolición hasta vertedero específico, instalación de tratamiento de residuos o centro de valorización o eliminación situado a <20km de distancia (sin considerar el coste de vertido), según R.D. 105/2008.
Uds. Largo Ancho Alto Subtotal
Señalítica calles 1 1,000
Total u ...: 1,000 96,99 96,99
2.2 GGER.1a m3 Canon de vertido de residuos de construcción y demolición mezclados, considerados como residuos no peligrosos según la legislación vigente, a vertedero específico o gestor de residuos autorizado para operaciones de reutilización, reciclado, otras formas de valorización o eliminación en último caso.
Uds. Largo Ancho Alto Subtotal
Señalítica calles 1 6,000 6,000
Total m3 ...: 6,000 14,32 85,92
Señalítica vertical - Proyectos de Inversión en polígonos (IV…
Página 2Presupuesto parcial nº 2 GESTIÓN DE RESIDUOS
Código
Ud
Denominación
Medición
Precio
Total
3.1 01PP004 u Cumplimiento de las medidas, medios, protecciones individuales y colectivas adoptadas en el Plan de Seguridad, incluso la redacción del Plan.(2'5% PEM)
Total u ...: 1,000 528,86 528,86
Señalítica vertical - Proyectos de Inversión en polígonos (IV…
Página 3Presupuesto parcial nº 3 SEGURIDAD Y SALUD
Código
Ud
Denominación
Medición
Precio
Total
Presupuesto de ejecución material
1
SEÑALÍTICA VERTICAL ...…
15.470,98
2
GESTIÓN DE RESIDUOS ...…
182,91
3
SEGURIDAD Y SALUD ...…
528,86
Total:
16.182,75
Asciende el presupuesto de ejecución material a la expresada cantidad
de DIECISEIS MIL CIENTO OCHENTA Y DOS EUROS CON SETENTA Y CINCO
CÉNTIMOS.
El Real de Gandia, Julio de 2017
Arquitecta
Olga Marqués Cardete
OLGA|
MARQUES|
CARDETE
Firmado digitalmente por OLGA|MARQUES|CARDETE Fecha: 2017.07.26 18:15:42 +02'00'
Capítulo 1 SEÑALÍTICA VERTICAL 15.470,98
Capítulo 2 GESTIÓN DE RESIDUOS 182,91
Capítulo 3 SEGURIDAD Y SALUD 528,86
Presupuesto de ejecución material 16.182,75
13% de gastos generales 2.103,76
6% de beneficio industrial 970,97
Suma 19.257,48
21% IVA 4.044,07
Presupuesto de ejecución por contrata 23.301,55
Asciende el presupuesto de ejecución por contrata a la expresada cantidad de VEINTITRES MIL TRESCIENTOS UN EUROS CON CINCUENTA Y CINCO CÉNTIMOS.
El Real de Gandia, Julio de 2017 Arquitecta
Olga Marqués Cardete
Proyecto: Señalítica vertical - Proyectos de Inversión en polígonos (IVACE)
Capítulo
Importe
OLGA|
MARQUES|
CARDETE
Firmado digitalmente por OLGA|MARQUES|CARDETE Fecha: 2017.07.26 18:15:55 +02'00'
