Redes NGN
Redes NGN
2
NGN es un término que se refiere a la evolución de la actual infraestructura de redes de telecomunicación y acceso telefónico con el objetivo de lograr la congruencia de los nuevos servicios multimedia (voz, datos, video)
Redes NGN

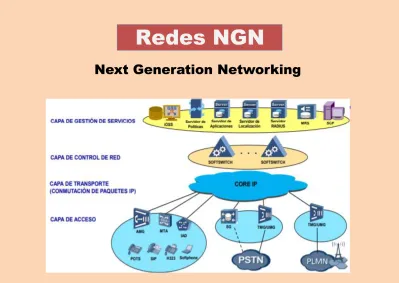

Arquitectura de red horizontal basada en una división de los planos de transporte, control y aplicación
El plano de transporte estará basado en tecnología de conmutación de paquetes IP/MPLS
Usa interfaces abiertas y protocolos estándares
Soporta de servicios de diferente naturaleza: real time/ non real time, streaming, servicios multimedia (voz,
video, texto)
Calidad de servicios garantizada extremo a extremo Seguridad
Redes NGN
Motivación NGN
El protocolo IP se está convirtiendo en el protocolo de transporte universal usado por todos los servicios
Investigar
Tecnología optimizada dedicada (TDM)?
Migración PSTN a las redes del IP?
Razones de fondo para desarrollarse y mantener la fusión y los nuevos servicios, las técnicas xDSL y ADSL y los
Red de Próxima Generación
NGN
6
Es una red basada en paquetes que permite prestar servicios de telecomunicaciones y en la que se pueden utilizar múltiples tecnologías de transporte de banda ancha propiciadas por la QoS, y en la que las funciones relacionadas con el servicio son independientes de las tecnologías subyacentes relacionadas con el transporte.
Las NGN permiten a los usuarios el acceso sin trabas a redes y
a proveedores de servicio competidores y/o servicios de su elección.
Las NGN soportan movilidad generalizada que permite la
prestación coherente y ubicua de servicios a los usuarios.»
Red de Próxima Generación
NGN
Una red multiservicios capaz de apoyar tráfico de voz, datos y vídeo
Una red con un plano del control (señalización, control) se separó del plano del transporte/de la conmutación Una red con interfaces abiertas entre el transporte, el
control y los usos de estándares
Una red usando tecnología en modo de paquete al transporte (IP) para toda clase de información
Una red con QoS garantizado para diversos tipos y SLAs del tráfico y niveles de prioridad para datos como el
Movilidad generalizada en la
NGN – Definición
8
«Movilidad generalizada es la capacidad del usuario u otras entidades móviles de comunicar y acceder a
servicios independientemente de los cambios de ubicación o entorno técnico.
El grado de disponibilidad de servicio puede depender de
varios factores, incluidas las capacidades de la red de acceso, los acuerdos de nivel de servicio (si los hubiese) entre la red propia del usuario y la red visitada, etc.
El término movilidad incluye la capacidad de
telecomunicación con o sin continuidad de servicio.»
Evolución de la Tecnología
Existencia de muchas tecnologías y servicios:
Telefonía, redes de datos IP, digitalización, RDSI, conmutación
de paquetes, integración voz y datos, IP, nueva generación de redes, IMS, convergencia.
Dificultad para pasar de unas redes a otras.
NGN, con el apoyo de IMS trata de unificar todos los servicios sobre la misma red. La unificación como tal conlleva a redes convergentes de servicios y de
infraestructura
Evolución de la Tecnología
A partir de los 90’s, el Mercado se ve alterado por : Los procesos de desregulación La aparición y consolidación de nuevas tecnologías Desarrollo de Internet
Explosión de los servicios móviles
Mayor ancho de banda
Objetivo general de la NGN
El objetivo de las NGN es facilitar la
convergencia de redes y la convergencia de
servicios a escala mundial.
La NGN debe ofrecer capacidades funcionales para realizar, instalar y gestionar todo tipo de servicios posibles.
12
El concepto NGN se ha introducido para tener
en consideración las nuevas realidades en la
industria de telecomunicaciones, caracterizadas
por factores tales como:
Competencia entre los operadores debido a la desregulación en curso de los mercados. Aumento explosivo del tráfico digital.
• Por ejemplo, la utilización creciente de Internet.
Demanda creciente de nuevos servicios multimedios.
Estructura de red clásica
Ancho de banda costo y escaso Servicios estrechamente ligados a la infraestructura de red Arquitectura vertical: Equipamiento costoso
QoS: Asignación y reserva
de recursos
No soporta de forma nativa
La tecnología IP
Escenario de Evolución
Nucleo de la Red NGN
NGN supone la consolidación de varias redes de transporte (dedicadas o sobrepuestas) construidas históricamente a partir de diferentes servicios
individuales (normalmente basados en protocolos IP y Ethernet).
También implica, la migración del servicio de voz desde la tradicional arquitectura conmutada (PSTN) a la nueva VoIP además de la sustitución de las redes tradicionales (legacy - service) como la X.25 o la Frame Relay. Esto supone incluso una migración para el usuario tradicional hacia un nuevo servicio como es el IP VPN o la
Red de acceso
18
NGN supone la migración del canal tradicional
dual de voz y datos asociado a las redes xDSL
hacia instalaciones convergentes en las que las
DSLAMs integren puertos de voz o VoIP,
permitiendo de esta forma dejar atrás las
actuales redes conmutadas que multiplexan voz
y datos por diferentes canales.
DSLAMs es el equipo que recibe los datos del
Redes Cableadas
La convergencia NGN implica la migración de
flujos de tasa constante de bits a estándares de
redes de cable operadoras que suministren
Requisitos para una red NGN
20
La convergencia de los servicios de voz
La infraestructura de transporte y comunicación debe ser de datos La red de conmutación de paquetes (datagramas) debe ser
IPv4/IPv6.
Soporte de MPLS (MultiProtocolLabelSwitch) para servicios de
ingeniería de tráfico (TE), redes privadas (VPN), etc
Soporte de políticas de Calidad de Servicio (QoS). Soporte nativo de Multicast
Alta escalabilidad, disponibilidad, fiabilidad y seguridad
Los sistemas de transmisión serán de última generación y basados
Tecnologías que habilitan el NGN
QoS
El estándar MPLS, aplicaciones:
Los servicios de Red Privada Virtual (VPN)
Los servicios de transporte transparente para redes
tradicionales como TDM32 (Time Division Multiplexing), FR (Frame Relay) y ATM.
El soporte a ingeniería de tráfico para las redes IP
El soporte de fiabilidad para los servicios de cliente final
Multicast
La optimización del uso de los recursos de red. El
consumo de ancho de banda se concentra en la periferia de la red.
Arquitectura funcional de NGN
22
Para poder ofrecer capacidades funcionales para
realizar, instalar y gestionar todo tipo de servicios,
en la NGN las infraestructuras son separadas e
independientes: creación/instalación de servicios
por una parte, transporte por otra parte.
Esta distinción se refleja en la arquitectura funcional de la NGN como la separación de las funciones en dos
estratos independientes:
El estrato de servicios
El estrato de transporte
• En la siguiente dispositiva se representa el concepto de
Estrato de servicios Funciones de Control de los Recursos y la Admisión Funciones de Control de Conexión a la Red Perfiles de Usuario de Transporte
Funciones de Control de Transporte
F u n ci o n e s de Gesti ón Otras redes F u n ci o n e s d e U su a ri o F in a l Funciones de Control de Servicio Perfiles de Usuario de Servicio Funciones de Transporte Funciones de Frontera Funciones de Funciones de Red Funciones de Tratamiento de Medios Aplicaciones ANI
Funcionesde Soporte de Aplicación y Funcionesde Soporte de Servicio
Estrato de servicios
El estrato de servicios de las NGN proporciona
las funciones que controlan y gestionan los
servicios de red para hacer efectivos los
servicios y aplicaciones del usuario final.
Estos servicios pueden implementarse mediante una recursión de varios estratos de servicios dentro de la red.
Estrato de transporte
26
El estrato de transporte de las NGN transfiere
información entre entidades pares separadas
físicamente.
Con este fin, pueden establecerse asociaciones estáticas o dinámicas, para controlar la transferencia de información entre esas entidades.
Plano de gestión de NGN
El plano de gestión de NGN combina los planos
NGN Arquitectura y Elementos
de Red
Elementos de la red NGN
•
Pasarela de Acceso - Access Gateway
Equipos que permiten la conexión de líneas de
abonado a la red de paquetes.
Es decir, convierten los flujos de trafico de
acceso analógico (POTS) o los mecanismos de
acceso de 2Mb/s en paquetes.
Elementos de la red NGN
30
Pasarela de Enlaces – Trunking Gateway
Equipos que permiten trabajar conjuntamente
entre la red de telefonía clásica TDM y la red
Elementos de la red NGN
Pasarela de Señalización (SG) Signaling
Gateway
Equipos que proporcionan la conversión de
Elementos de la red NGN
32
•
Redes de Paquetes – Packet Network
•
La información es empaquetada en unidades de
tamaño variable con cabeceras de control que
permiten el enrutamiento y entrega apropiados.
La tendencia NGN es usar redes IP sobre varias
posibilidades de trasporte (ATM, SDH, WDM…).
Estas redes IP deben ofrecer garantías de
Elementos de la red NGN
•
Softswitch / MGC - Media Gateway Controller
• También es conocido como Call Agent o Media Gateway
Controller (MGC). Es el mecanismo que provee el “control de provisión de servicio” en la red.
• Esta a cargo del Control de llamadas, maneja el control de las Pasarelas de Medio (Acceso y/o Enlace) vía protocolo H.248. • Realiza la función de una pasarela de señalización o usa una
pasarela de señalización para trabajar conjuntamente con la red de señalización RTPC N7.
• Provee conexión a los servidores de Red
Elementos de la red NGN
34
• Protocolo H.248
• Protocolo estándar definido por la UIT-T (también
conocido como MEGACO) para la gestión de sesiones y señalización. Esta gestión es necesaria durante la
comunicaciones entre una pasarela de medios y el
Elementos de la red NGN
• MPLS
Protocolo que asigna etiquetas o labels a los paquetes de información para permitir a los enrutadores tratar y
enviar los flujos en los caminos de la red, de a acuerdo a las prioridades de cada categoría.
Establece un túnel para el reenvío extremo a extremo.
La etiqueta es un identificador corto de significado local y longitud fija, que se utiliza para identificar la clase de reenvío equivalente (FEC) a la que se asigna cada
Elementos de la red NGN
