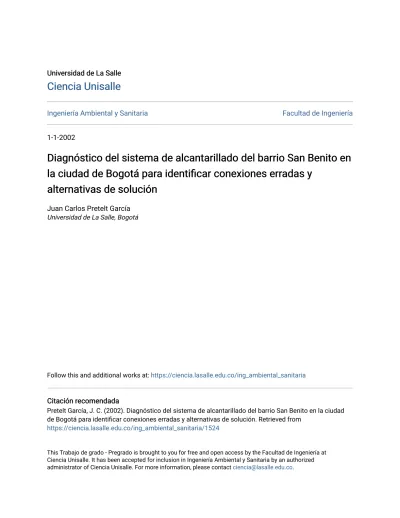

Universidad de La Salle Universidad de La Salle
Ciencia Unisalle
Ciencia Unisalle
Ingeniería Ambiental y Sanitaria Facultad de Ingeniería
1-1-2002
Diagnóstico del sistema de alcantarillado del barrio San Benito en
Diagnóstico del sistema de alcantarillado del barrio San Benito en
la ciudad de Bogotá para identificar conexiones erradas y
la ciudad de Bogotá para identificar conexiones erradas y
alternativas de solución
alternativas de solución
Juan Carlos Pretelt García
Universidad de La Salle, Bogotá
Follow this and additional works at: https://ciencia.lasalle.edu.co/ing_ambiental_sanitaria Citación recomendada
Citación recomendada
Pretelt García, J. C. (2002). Diagnóstico del sistema de alcantarillado del barrio San Benito en la ciudad de Bogotá para identificar conexiones erradas y alternativas de solución. Retrieved from
https://ciencia.lasalle.edu.co/ing_ambiental_sanitaria/1524
DIAGNÓSTICO DEL SISTEMA DE ALCANTARILLADO DEL BARRIO SAN BENITO EN LA CIUDAD DE BOGOTÁ PARA IDENTIFICAR CONEXIONES ERRADAS
Y ALTERNATIVAS DE SOLUCIÓN
JUAN CARLOS PRETELT GARCÍA
UNIVERSIDAD DE LA SALLE
FACULTAD DE INGENIERÍA AMBIENTAL Y SANITARIA BOGOTÁ
DIAGNOSTICO DEL SISTEMA DE ALCANTARILLADO DEL BARRIO SAN BENITO EN LA CIUDAD DE BOGOTÁ PARA IDENTIFICAR CONEXIONES ERRADAS
Y ALTERNATIVAS DE SOLUCIÓN
JUAN CARLOS PRETELT GARCIA Código 41971084
Tesis para optar al titulo de Ingeniero Ambiental y Sanitario
Director
HERNANDO AMADO BAENA Ingeniero Civil
UNIVERSIDAD DE LA SALLE
FACULTAD DE INGENIERÍA AMBIENTAL Y SANITARIA BOGOTÁ
Nota de aceptación
Ing. HERNANDO AMADO BAENA Director
Ing. EPIFANIO FORERO GALVIS
Jurado
Ing. MARTHA LUCIA MONRROY L. Jurado
A mis padres, a mi hermano Julián
AGRADECIMIENTOS
El autor expresa sus agradecimientos a:
HERNANDO AMADO BAENA, Ingeniero Civil y director de la investigación, por sus orientaciones y recomendaciones.
JOSÉ LADINO GARCIA, Ingeniero Civil de la Empresa de Acueducto y Alcantarillado de Bogotá, asesor externo de la investigación, por su acompañamiento y colaboración en el desarrollo de la investigación
MARCOS MANCIPE, Inspector de la Empresa de Acueducto y Alcantarillado, por facilitar equipos y personal indispensable para el buen desarrollo del proyecto
ORLANDO PAEZ, Topógrafo, operario del equipo de televisión para inspección de tuberías A la Empresa de Acueducto y Alcantarillado de Bogotá, por el interés que esta tiene en apoyar a los estudiantes de ultimo semestre en desarrollar sus proyectos de grado.
A la División Mantenimiento Alcantarillado Sur, por facilitar vehículos y personal de apoyo
A todos los auxiliares de la Empresa de Acueducto y Alcantarillado de Bogotá, por su acompañamiento en terreno.
CONTENIDO
pág
INTRODUCCIÓN 7
1. MARCO DE REFERENCIA 8
2. GENERALIDADES DEL BARRIO SAN BENITO 15
2.1. UBICACIÓN DEL BARRIO SAN BENITO 15
2.1.1. Población 15
2.1.2. Ubicación geográfica 15
2.1.3. Área Total 15
2.2. SERVICIOS PÚBLICOS 16
2.2.1 Malla vial 16
2.3. ECONOMÍA DEL SECTOR 16
3. ASPECTOS GENERALES DE LA CUENCA DEL RÍO TUNJUELITO 17
3.1. ASPECTOS FÍSICOS 18 3.1.1. Clima 18 3.1.2. Precipitación 18 3.1.3. Temperatura 19 3.1.4. Humedad relativa 19 3.1.5. Brillo solar 19 3.1.6. Evaporación 20
pág
3.1.7. Radiación solar 20
3.2. DIRECCIÓN PREDOMINANTE Y VELOCIDAD DEL VIENTO 20
3.3. GEOMORFOLOGÍA Y SUELOS 21
4. DESCRIPCIÓN DEL SECTOR INDUSTRIAL CURTIEMBRES 22
4.1. PROCESO DE CURTICIÓN DEL CUERO 24
4.1.1. Breve descripción del proceso 24
4.1.2. Preparación 24
4.1.3. Encalado y apelambrado 25
4.1.4. Curtición 25
4.1.5. Acabado 25
4.1.6. Análisis de la figura uno 26
4.2. TECNOLOGIA UTILIZADA EN EL PROCESO DE CURTIDO DE PIELES 28
4.3. VALORACIÓN DEL IMPACTO EN EL CURTIDO DE PIELES 30
4.3.1. Efluentes líquidos 30
4.3.2. Residuos sólidos 31
5. INVENTARIO DE CURTIEMBRES EN EL BARRIO SAN BENITO 37
6. DETECCIÓN DE CONEXIONES ERRADAS 39
6.1. METODOLOGÍA DE INSPECCIÓN 39
6.2. DESCRIPCIÓN DEL EQUIPO DE TELEVISION 40
6.3. TRANSPORTADORES DE CAMARA 41
6.3.1. Vehículo de inspección SHORTY 41
6.3.2. Vehículo de inspección MUDMASTER 42
pág.
6.5. MEDIDOR DE CABLE 43
6.6. EQUIPO DE SUCCIÓN PRESIÓN 43
6.7. TRAZADORES QUÍMICOS 43
6.7.1 Prueba de anilina positiva 44
7. PRUEBAS DE LABORATORIO 45
7.1 PRUEBAS DE LABORATORIO REALIZADAS 45
7.2. CRITERIOS DE SELECCIÓN PARA LOS PUNTOS DE MUESTREO 46
7.2.1. Punto De Muestreo Numero Uno 46
7.2.2. Punto De Muestreo Numero Dos 46
7.2.3. Punto De Muestreo Numero Tres 46
7.2.4. Punto De Muestreo Numero Cuatro 47
7.3. RESULTADOS DE LABORATORIO 47
7.3.1. Metodología de análisis 47
7.3.2. Análisis de los resultados de laboratorio 48
8. ALCANTARILLADO BARRIO SAN BENITO 51
8.1 ALCANTARILLADO PLUVIAL BARRIO SAN BENITO 52
8.2. ALCANTARILLADO SANITARIO BARRIO SAN BENITO 54
9. DIAGNOSTICO DEL SISTEMA DE ALCANTARILLADO DEL BARRIO SAN BENITO 58
9.1. ALCANCE 58
9.2. METODOLOGÍA 59
9.3. ORGANIZACIÓN 59
9.4. ELABORACIÓN DEL INFORME 60
pág.
9.4.2. Informe de inspección equipo de televisión 60
9.4.3. Informe de actualización 60
9.5. PLANCHA DE ALCANTARILLADO SANITARIO Y PLUVIAL 61
10. DIAGNOSTICO ALCANTARILLADO SANITARIO 62
10.1. PROBLEMÁTICA ACTUAL 62
10.2. CAUDAL Y VELOCIDAD PUNTUAL 67
10.2.1. Metodología utilizada en la medida de velocidad y caudal 67 10.3. RESULTADOS DEL DIAGNOSTICO ALCANTARILLADO SANITARIO 71
11. DIAGNOSTICO ALCANTARILLADO PLUVIAL 75
11.1. IMPLICACIONES AMBIENTALES DE CONEXIONES ERRADAS EN LA RED PLUVIAL
75
11.2 PROBLEMÁTICA ACTUAL 76
11.3. INSPECCIÓN EQUIPO DE TELEVISIÓN 78
11.4. RESULTADOS DEL DIAGNOSTICO DEL ALCANTARILLADO PLUVIAL 80 12. LABORES DE MANTENIMIENTO ALCANTARILLADO BARRIO SAN BENITO 82
12.1. EQUIPO DE SUCCIÓN PRESIÓN 82
12.1.1 Procedimiento 83
12.2. EQUIPO DE VARILLA 84
12.2.1. Procedimiento 84
12.3. LIMPIEZA MANUAL DE POZOS DE INSPECCIÓN 85
12.3.1. Procedimiento 85
13. CONCLUSIONES 87
pág.
15. ALTERNATIVAS DE SOLUCIÓN 91
16. MARCO LEGAL 93
16.1 NORMATIVIDAD VIGENTE AGUA 93
16.2 NORMATIVIDAD VIGENTE RESIDUOS SÓLIDOS 94
BIBLIOGRAFIA 96
CONTENIDO 98
LISTA DE TABLAS
pág.
Tabla 1. Ubicación geográfica San Benito 15
Tabla 2. Secuencia productiva 26
Tabla 3. Químicos utilizados en el proceso 27
Tabla 4. Valoración del impacto al sistema de alcantarillado 29
Tabla 5. Producción de efluentes / Tonelada piel 31
Tabla 6. Valoración del impacto 32
Tabla 7. Operaciones realizadas y residuos generados 33
Tabla 8. Discriminación del efluente descargado por cada etapa del proceso de curtición 34 Tabla 9. Caracterización de la contaminación generada por los efluentes de todo el
proceso 35
Tabla 10. Caracterización de los efluentes líquidos de origen industrial y artesanal 35 Tabla 11. Inventario de curtiembres localizadas en el barrio San Benito 37
Tabla 12. Consolidado inventario de curtiembres 38
Tabla 13. Puntos de muestreo barrio San Benito 45
Tabla 14. Parámetros y unidades de medida 45
Tabla 15. Método de análisis de parámetros de laboratorio 48
Tabla 16. Resultados de laboratorio 48
Tabla 17. Cumplimiento del decreto 1594/84 50
pág. Tabla 19. Diámetros y longitudes de tubería pluvial barrio San Benito 53
Tabla 20. Inventario de sumideros 53
Tabla 21. Alcantarillado sanitario barrio San Benito 54
Tabla 22. Diámetros y longitudes de tubería sanitaria barrio San Benito 57 Tabla 23. Estado actual de los pozos de inspección red sanitaria 62
Tabla 24. Caudal y velocidad puntual 68
Tabla 25. Pozos tapados alcantarillado sanitario 74
Tabla 26. Estado actual de los pozos de inspección red pluvial 77 Tabla 27. Resultados de la inspección equipo de televisión 79
LISTA DE ANEXOS
pág.
Anexo A. Fotografías barrio San Benito 107
Anexo B. Inventario de curtiembres en el barrio San Benito 127
Anexo C. Resultados de laboratorio 135
Anexo D. Informe de inspección visual 136
Anexo E. Informe de inspección equipo de televisión 139
Anexo F. Tablas para calculo de caudal y velocidad 140
Anexo G. Ejemplo de calculo de caudal y velocidad en tuberías 141 Anexo H. Planos sectorizados del alcantarillado barrio San Benito 144 Anexo I. Planos conexiones erradas alcantarillado pluvial 145 Anexo J. Planos conexiones erradas alcantarillado sanitario 146
RESUMEN
El objeto de éste estudio fúe realizar el diagnóstico del sistema de alcantarillado separado del barrio San Benito, ubicado en la ciudad de Bogotá Colombia; para identificar conexiones erradas y plantear alternativas de solución. Este estudio se realizó conjuntamente con la Empresa de Acueducto y Alcantarillado de Bogotá, específicamente con la Dirección Mantenimiento Alcantarillado y la Universidad De La Salle.
Dentro de las actividades desarrolladas se encuentra la elaboración de un inventario de las curtiembres localizadas en el barrio San Benito, inspección completa al sistema de alcantarillado sanitario y pluvial utilizando el equipo de televisión y trazadores químicos; se analizaron las aguas que están entrando a la estación de bombeo y que por sus características químicas evidencian la existencia de conexiones erradas.
Las actividades anteriores, sirvieron como herramienta de investigación para poder concluir que el sistema de alcantarillado del barrio San Benito, presenta serios problemas estructurales y de funcionamiento, dentro de los cuales sobresale la existencia de conexiones erradas y presencia de residuos sólidos provenientes de la actividad industrial del curtido de pieles que ocasionan un mal funcionamiento hidráulico del sistema.
En el presente informe se expone en detalle la situación del sistema de alcantarillado sanitario y pluvial del barrio San Benito y se plantean alternativas de solución para esta problemática.
INTRODUCCIÓN
El Bario San Benito ubicado al sur este de Bogotá, presenta actualmente problemas sanitarios y ambientales que ocasionan que la calidad de vida de los habitantes sea baja, dentro de estas sobresale la contaminación de las aguas del río Tunjuelito por el vertimiento de aguas residuales industriales, disposición de residuos sólidos en la ronda de protección ambiental del Río Tunjuelito, proliferación de vectores y malos olores.
El interés de la Empresa de Acueducto y Alcantarillado de Bogotá EAAB E.S.P. en desarrollar un estudio con el que se determine la situación del sistema de alcantarillado, para identificar situaciones que alteran el buen funcionamiento del sistema de alcantarillado del barrio San Benito, y plantear alternativas de solución a su problemática.
El presente documento se exponen los resultados del diagnostico que se realizo al sistema de alcantarillado sanitario y pluvial, describe la problemática del sistema de alcantarillado del barrio San Benito, dentro de las que sobresale la presencia de conexiones erradas, pozos sedimentados, y tuberías colmatadas. Finalmente se plantean alternativas de solución para los problemas identificados dentro del desarrollo del estudio.
1. MARCO DE REFERENCIA
AFLUENTE
Agua, agua residual u otro liquido que ingrese a un reservorio, o algún proceso de tratamiento.
AGUA DE INFILTRACIÓN
Agua externa al sistema de alcantarillado, que llega a las tuberías o conductos a través de las fisuras estructurales; puede provenir de la capa freática, drenaje subsuperficial o de otras fuentes externas. Su estimación se hace en función del tipo del suelo, uso del suelo y del tipo de juntas de la tubería.
AGUAS LLUVIAS
Aguas provenientes de la precipitación pluvial mientras que no hayan sido sometidas a uso alguno.
AGUA RESIDUAL
AGUA RESIDUAL DOMÉSTICA
Residuo liquido proveniente de la actividad doméstica en residencias, edificios, instituciones y de establecimientos comerciales.
AGUA RESIDUAL INDUSTRIAL
Residuo liquido proveniente de las actividades industriales.
ALCANTARILLADO
Conjunto de obras para la recolección, conducción y disposición final de las aguas residuales y/o de las aguas lluvias.
ALCANTARILLADO PLUVIAL
Sistema compuesto por todas las instalaciones destinadas para la recolección y conducción de aguas lluvias.
ALCANTARILLADO DE AGUAS RESIDUALES
Sistema compuesto por todas las instalaciones destinadas para la recolección y conducción de las aguas residuales domesticas y/o industriales.
ALCANTARILLADO SEPARADO
Sistema constituido por un alcantarillado de aguas residuales (sanitario) y otro de aguas lluvias (pluvial) que recolectan de manera independiente en un mismo sector.
CANAL
Conducto o cauce artificial, descubierto, con revestimiento o sin él, que se construye para conducir las aguas lluvias a flujo libre hasta su entrega final en un cauce natural.
CARACTERIZACIÓN DE LAS AGUAS RESIDUALES
Determinación de la cantidad y características físicas, químicas y biológicas de las aguas residuales.
CAUDAL DE DISEÑO
Caudal estimado con el cual se diseñan los equipos, dispositivos y estructuras de un sistema determinado
COEFICIENTE DE ESCORRENTÍA
Factor para relacionar la cantidad de agua lluvia que cae y la que escurre en una determinada superficie.
COLECTOR
Conducto que forma parte del sistema de alcantarillado, diseñado y dispuesto para recolectar y conducir aguas residuales, lluvias o combinadas.
CONDUCTO
CONEXIÓN DOMICILIARIA
Conducto de alcantarillado con sus correspondientes accesorios, mediante el cual se hace la conexión desde la caja domiciliaria de cada predio a la red local del alcantarillado.
CONEXIÓN ERRADA
Contribución adicional de caudal debido al aporte de aguas pluviales en la red de aguas sanitarias y viceversa.
CONEXIÓN ERRADA DE ALCANTARILLADO
Todo empalme de una acometida de aguas residuales sobre la red local de aguas lluvias o todo empalme de aguas lluvias sobre la red local de aguas residuales.
CONTAMINACIÓN DEL AGUA
Alteración de sus características organolépticas, físicas, químicas, radiactivas y microbiológicas, como resultado de las actividades humanas o procesos naturales, que producen o pueden producir rechazo, enfermedad o muerte al consumidor.
CUERPO RECEPTOR
DBO5
Demanda bioquímica de oxígeno a cinco días y veinte grados centígrados (20°C), expresada en mg/l. Hace relación con la cantidad de oxigeno utilizada en la estabilización de la materia orgánica carbonácea durante cinco días a la temperatura indicada, determinada por métodos analíticos estándar. Mide indirectamente el contenido de materia orgánica biodegradable.
EFLUENTE
Descarga líquida proveniente de cualquier instalación diseñada para tratar, conducir o retener aguas residuales.
EMISARIO FINAL
Colectores cerrados que llevan parte o la totalidad de las aguas lluvias, sanitarias o combinadas de una cuenca de drenaje hasta el sitio de vertimiento o a las plantas de tratamiento de aguas residuales. En caso de aguas lluvias pueden ser colectores a cielo abierto.
ESCORRENTÍA
Caudal generado por el agua lluvia que fluye por la superficie del terreno.
ESTACIÓN DE BOMBEO O ESTACIÓN ELEVADORA ( Tornillo de Arquímedes)
Componente de un sistema de alcantarillado sanitario, combinado o pluvial utilizado para evacuar mediante sistema de bombeo o elevar las aguas de las zonas bajas de una población.
INTERCEPTOR
Conducto cerrado que recibe las afluencias de redes locales y/o secundarias y que generalmente se construye paralelo a quebradas o ríos, con el fin de evitar el vertimiento de las aguas residuales a los mismos.
POZO DE INSPECCIÓN O ESTRUCTURA DE CONEXIÓN
Estructura diseñada para unir uno o más colectores, con el fin de permitir cambios de alineamiento horizontal y vertical en el sistema de alcantarillado, con tapa removible para permitir la ventilación, el acceso y/o mantenimiento de los colectores.
PRECIPITACIÓN
Cantidad de agua lluvia caída en una superficie durante un tiempo determinado.
PUNTO DE DESCARGA
Cualquier sitio o lugar de vertimiento de un residuo liquido a un cuerpo de agua o a un alcantarillado.
RED LOCAL DE ALCANTARILLADO
Conjunto de tuberías que conforman el sistema de evacuación de las aguas residuales, industriales, pluviales o combinadas de una comunidad, y al cual desembocan las conexiones domiciliarias del alcantarillado de los inmuebles hasta realizar las entregas a la red secundaria.
TRAMO
TRATAMIENTO PRELIMINAR
Son unidades encargadas de remover o distribuir el tamaño de las partículas en un agua residual, en su mayoría consiste de procesos de cribado o tamizado.
TORNILLO DE ARQUÍMEDES
Estructura que consiste en un tornillo sin fin que es impulsado por un motor eléctrico y cuya función primordial es la de elevar el agua una cota más alta.
2. GENERALIDADES BARRIO SAN BENITO
2.1 UBICACIÓN DEL BARRIO SAN BENITO
El barrio San Benito se encuentra ubicado en el sur este de Bogotá, pertenece a la localidad Sexta de Tunjuelito, el barrio esta comprendido entre la Carrera 19 A y la Carrera 16 D entre Calles 58 Sur y 60 Sur, en la margen derecha del Río Tunjuelito. (Fotografía 1)
2.1.1. POBLACIÓN
La población actual del barrio es de 12.700 habitantes.
2.1.2. UBICACIÓN GEOGRÁFICA
El Barrio San Benito se encuentra localizado dentro de las siguientes coordenadas Tabla 1. Ubicación geográfica San Benito
COORDENADAS
Este 93200m 94000m
Norte 96100m 96700m
2.1.3. AREA TOTAL
2.2 SERVICIOS PÚBLICOS
El barrio San Benito cuenta con servicio de energía eléctrica, suministro de agua potable, con sistema de alcantarillado separado ( presenta deficiencias), teléfonos y algunas viviendas tienen servicio de gas domiciliario.
2.2.1. MALLA VIAL
El barrio San Benito cuenta con una malla vial en buenas condiciones, con excepción de la Calle 60 Sur entre carreras 16 D y 19 A, la cual limita con la ronda de protección ambiental del Río Tunjuelito, todas las vías se encuentran pavimentadas.
2.3 ECONOMÍA DEL SECTOR
La economía del sector esta básicamente representada por la industria del curtido de pieles y negocios varios (pequeños distribuidores de químicos, supermercados, cafeterías, restaurantes y otros).
La industria del curtido de pieles genera otras actividades industriales que en su mayoría son pequeñas industrias, es el caso de fabricas de balones, artículos de cuero y calzado
3. ASPECTOS GENERALES DE LA CUENCA DEL RÍO TUNJUELITO
El Río Tunjuelito nace en el páramo de Sumapáz (Laguna de los Tunjos) a 3400 m.s.n.m., presenta una longitud de trayecto de 73 Km., la cuenca permite drenar una área tributaria de 5064 hectáreas, con un aporte de 3.85 m3/s como caudal de aguas residuales, para una población estimada en el año 2000 de 1’916.000 habitantes. De los 15 m3/s que actualmente se están generando en Bogotá, el 25.66 % corresponde a la cuenca del Río Tunjuelito y así mismo el 96.70 % de dicho caudal se estima que corresponde a aguas residuales.
EL Río Tunjuelito fue el primero en aprovecharse para abastecer a Bogotá, mediante sistema de embalses, como Chisaca y La Regadera a 3300 m.s.n.m., embalses que suministran 115000 m3/día y de los cuales 83000 m3 se tratan en la planta de tratamiento La Laguna. El Río Tunjuelito constituye la cuenca más extensa e importante para el Sur Oriente de Bogotá por su geografía, hidrogeología, e hidrología.
El río Tunjuelito desde su nacimiento presenta un cauce natural abierto, recibiendo a su paso las aguas residuales de 7 localidades que corresponden: Usme (Localidad Quinta), Ciudad Bolívar ( Localidad Diecinueve), Tunjuelito (Localidad Sexta), San Cristóbal ( Localidad Cuarta), Rafael Uribe ( Localidad Dieciocho), Kennedy ( Localidad Octava) y Bosa (Localidad Séptima), tributando finalmente al Río Bogotá a la altura de la localidad Séptima de Bosa a una altura de 2400 m.s.n.m., en punto intermedio entre las veredas Bosatama y San Bernardino.
Al Río Tunjuelito en su trayectoria tributan varias fuentes superficiales de agua, como las quebradas Yomasa, Santa Librada, Chiguaza, Yerbabuena, Trompeta, La Pichosa, Limas y Terreros, presentando deterioro del cauce por deforestación, explotación de canteras, vertimiento de aguas residuales industriales y contaminación de humedales.
3.1 ASPECTOS FÍSICOS
3.1.1. CLIMA
Con base en el sistema de información Hidrometeorológica de la Corporación Autónoma Regional de Cundinamarca CAR, y de los registros reportados por la Estación Doña Juana ubicada en la cuenca del Río Tunjuelito a 2700 m.s.n.m., con serie de 10 años (1989 a 1998) se tienen las siguientes características en cada uno de los aspectos físicos.
3.1.2. PRECIPITACIÓN
Sobre la cuenca del Río Tunjuelito (Estación Doña Juana) se tiene un promedio anual de 604.4 mm, un máximo anual de 808.4 mm, y un mínimo anual de 225.5 mm, en promedio los meses más lluviosos corresponden a Marzo, Mayo y Noviembre con valores de 69.96, 94.30, y 80.50 mm respectivamente, así mismo los meses más secos corresponden a Enero, Febrero y Septiembre, con valores respectivos de 34.6, 29.1 – 32.1 y. De lo anterior se concluye que en la cuenca se da un prototipo de microclima, pues en la estación La Regadera, se registra un promedio anual de precipitación de 1015 mm, y hacia la parte de los Cerros Orientales un promedio anual de 1200 mm.
3.1.3. TEMPERATURA
Sobre la cuenca del Río Tunjuelito (Estación Doña Juana) se presenta una temperatura máxima con promedio anual de 21.19º C, para temperatura media con promedio anual de 12.1º C y una temperatura mínima con promedio anual de 3º C. En el área rural de la cuenca se presentan temperaturas anuales con promedio de 8º C, aumentando en el área urbana en promedio a los 13º C y en horas de la noche o a la madrugada desciende incluso por debajo de los 0o C, presentándose heladas en algunas ocasiones.
3.1.4. HUMEDAD RELATIVA
Sobre la cuenca del Río Tunjuelito (Estación Doña Juana), se presenta una humedad relativa promedio anual de 74%, con un máximo de 84% y un mínimo anual de 61%; como la humedad relativa depende en gran parte de la precipitación pluvial, encontramos que las variaciones se presentan igualmente zonificadas en la cuenca del Río.
3.1.5. BRILLO SOLAR
Este factor, como parte de los que conforman el clima, también esta relacionado con la precipitación pluvial. En la cuenca del río Tunjuelito (Estación Doña Juana), se reporta un brillo solar promedio anual de 153.9 horas, máximo anual de 171.5 horas y mínimo anual de 144.1 horas. Se presenta mayor brillo solar en los días despejados y secos de verano correspondientes a los meses de Diciembre, Enero y Septiembre, como a sí mismo se presenta menor brillo solar
en los días cubiertos y húmedos de invierno correspondientes a los meses de julio, mayo y noviembre
3.1.6 EVAPORACIÓN
Factor relacionado con el brillo solar, en la cuenca del Río Tunjuelito (Estación Doña Juana), se reporta una evaporación promedio anual de 679.0 mm, una máxima anual de 186.5 mm, los meses con mayor evaporación corresponden a octubre, junio, abril y con menor evaporación a los meses de enero, julio y agosto.
3.1.7 RADIACIÓN SOLAR
En la cuenca del Río Tunjuelito (Estación Doña Juana), se reporta una radiación solar promedia anual de 345 cal/cm, máxima anual de 451 cal/cm y una radiación mínima anual de 272 cal/cm, los meses con mayor radiación solar corresponde a septiembre, octubre y agosto y con menor radiación solar a noviembre, marzo, mayo
3.2 DIRECCIÓN PREDOMINANTE Y VELOCIDAD DEL VIENTO
Se presentan velocidades de viento en (m/s) de magnitudes medias altas, existiendo diferencia clara de magnitudes entre el área rural y urbana de la cuenca. En la estación Doña Juana se reporta una velocidad del viento promedio anual de 4.4 m/s con dirección sur, así mismo una velocidad de viento máxima anual de 4.7 m/s y una velocidad de viento mínima anual de 4.1 m/s.
3.3 GEOMORFOLOGÍA Y SUELOS
Los procesos geomorfologicos agrupan todos los cambios físicos y químicos que modifican la superficie terrestre, procesos que en términos generales tienden a nivelar la superficie terrestre de la litosfera. En la cuenca del Río Tunjuelito, teniendo en cuenta los procesos de destrucción (degradación) y construcción (agradación), predominan las formaciones sedimentarias compuestas de suelos de rocas arenosas duras y arcillosas blandas, en la localidad de Usme no existen procesos fuertes de erodabilidad por la presencia de areniscas duras sobre los sectores próximos a la ronda del Río Tunjuelito, sin embrago en localidades como la de Ciudad Bolívar y San Cristóbal, existen fuertes procesos erosivos debido especificamente a la explotación de canteras .
4. DESCRIPCIÓN DEL SECTOR INDUSTRIAL DE CURTIEMBRES
El sector de curtiembres esta localizado en el código CIIU 323, en el subsector 3231. La situación actual de las curtiembres es critica, viene presentando ritmos negativos de crecimiento desde 1991.
El proceso de globalización de la economía trajo resultados desastrosos para el sector del cuero que tiene un comportamiento cíclico con el de curtiembres; la mala calidad de insumos, baja productividad y la tecnología inapropiada, convirtieron a esta actividad en un sector débil y poco competitivo
Una de las dificultades más serias de las curtiembres es la baja calidad de la materia prima nacional, que representa el 97 % del consumo de cuero crudo y el 45% del total de los costos, mientras que los insumos importados, especialmente sustancias químicas participan con el 7%, de los costos. El uso intensivo de tecnología química, hace de esta actividad una de las más riesgosas para la salud de los operarios y de las más contaminadoras del medio ambiente.
En Colombia no hay una industria que asuma técnicamente su carácter de proveedor, el control fitosanitario del ganado, y el poco cuidado de los ganaderos en el manejo de las pieles (marcas que deterioran, cercamiento con alambre de púa, nuche, garrapata) no han permitido dotar al
sector de pieles de buena calidad. La piel es considerada como un subproducto accidental del mercado de la carne, que no representa ni el 4% de su valor.
El subsector de curtiembres es muy frágil, depende de un insumo que varía, debido al ciclo de la actividad ganadera y no a la demanda; el valor de la piel no es un factor suficiente para tomar la decisión de sacrificar la res, generando grandes especulaciones y presiones en el precio.
A pesar del proceso de apertura a la que se avocó la economía Colombiana, no ha incidido con el precio del cuero crudo, por el contrario se ha incrementado su participación dentro de los costos.
Adicionalmente el 56% de los mataderos, especialmente los de pequeños municipios, que son los principales proveedores de la PYME, (pequeña y mediana industria) no cuentan con las maquinas adecuadas para el correcto degüello del animal, lo que ocasiona graves imperfectos en su piel.
Las curtiembres de San Benito en su mayoría se caracterizan por su atraso tecnológico, cuentan en general con maquinaria obsoleta, y específicamente las pequeñas que poseen un nivel bajo de tecnología, no realizan inversión en infraestructura apropiada y tienen operarios con baja capacitación y remuneración económica baja. Todo lo anterior crea ineficiencias en la producción e incide en las mala calidad de las pieles nacionales, que, aunque tengan precios inferiores a los internacionales, restan competitividad a los productos de cuero y calzado.
Las curtiembres contribuyen con el 2.3% de la producción industrial, el 4.7% del empleo y el 2% del valor agregado. Colombia ocupa el cuarto lugar en la producción de pieles bovinas dentro de la región de América Latina, después de Argentina, Brasil, México.
4.1 PROCESO DE CURTICIÓN DEL CUERO
4.1.1 BREVE DESCRIPCIÓN DEL PROCESO
Se describe a continuación el proceso más general en la curtición de pieles en el barrio San Benito.
El curtido de pieles tiene como finalidad la uniformización de las fibras proteicas, mediante la formación de complejos tipo quelatos por acción de sustancias curtientes, con el fin de evitar su descomposición y facilitar su uso en la fabricación de diversos artículos. En general el proceso comprende las siguiente operaciones.
4.1.2. PREPARACIÓN
El objeto del proceso es la separación de los elementos no útiles. Involucra el uso de grandes cantidades de agua. La piel se recibe curada, o salada. Su preparación se inicia con el corte de pedazos gruesos de carne y sebo. Luego se lava y remoja con el fin de remover suciedades (sal, sangre, materia fecal, y proteínas no fibrosas) y de restablecer su humedad. Algunas veces esta fase es seguida por un desengrase en agua con temperatura menor a 37º C, o con disolventes.
4.1.3. ENCALADO Y APELAMBRADO
Este proceso permite la remoción del pelo ya sea por la depilación de la epidermis o por disolución química, quedando las pieles reducidas a la dermis o corión, única parte utilizada en el curtido. Luego la piel es sometida a desencalado y piquelaje, que consiste en su inmersión en sales ácidas para reducir el pH y acondicionar y deshinchar las fibras.
4.1.4. CURTICIÓN
Este proceso puede efectuarse utilizando curtientes vegetales o minerales. El curtido vegetal, con corteza de encina, extractos vegetales de quebracho o castaño. Se aplica en particular a pieles de los bovinos destinadas a la producción de cueros para suelas de calzado. El curtido mineral, proceso que se presenta casi de forma generalizada en el barrio San Benito, se aplica cuando se desea obtener cueros “finos”, muy flexibles y suaves. En algunos casos se prepara el cromo reduciendo una solución de dicromato de sodio a la forma trivalente mediante el uso de melaza, glucosa o dióxido de azufre. Luego del curtido, el cuero se somete a recurtido, pigmentación y engrase.
4.1.5. ACABADO
Incluye procesos mecánicos y químicos normalmente secos tales como corte, balance de humedad, tensionamiento, ablandamiento, impregnación y recubrimiento.
Figura 1. Diagrama de flujo del proceso de curtición y su impacto al sistema de alcantarillado
ENTRADA AL PROCESO ACTIVIDAD DESCARGA AL ALCANTARILLADO
4.1.6. ANALISIS DE LA FIGURA UNO
En la figura numero uno se indica el diagrama de flujo del proceso de curtición de pieles, es de resaltar que las descargas al sistema de alcantarillado de materiales como trozos de cuero, pelos, sólidos en suspensión, Cromo ocasionan la sedimentación de los pozos, colmatación de tuberías y rebose de cajas domiciliarias de aguas residuales.
Tabla 2. Secuencia productiva ACTIVIDADES Recepción de pieles
Descarne preliminar Lavado de Pieles Pelambre y encalado
Lavado de pelambre y encalado
PREPARACION
ENCALADO Y APELAMBRADO
CURTICION
ACABADO
Trozos de cuero, pelos, agua residual, colágeno
Pelo, sulfuros. Sólidos en suspensión, carga orgánica
Sólidos en suspensión, carga orgánica, cromo
Residuos sólidos, afluentes de goteo
Agua, Sales ácidas
Encina, extractos vegetales, cromo
Agua, pigmentos Agua, Piel
ACTIVIDADES Descarnado y recorte
División de la flor y la carnaza Desencalado y purga
Lavados de desencalado y purga Piquelado y curtición
Escurrido
Rebajado o reducción del calibre del cuero Teñido y engrase
Paleteado o golpeado Terminado
En el caso concreto de la industria de las curtiembres, hay una utilización importante de productos químicos en las operaciones de depilado, desencalado, piquelado, curtido, recurtido, neutralización, teñido y engrase, como lo muestran los valores dados en la tabla numero tres.
Tabla 3. Químicos utilizados en el proceso
PROCESO MATERIA PRIMA CANTIDAD ( % EN PESO POR PIEL)
Sulfuro de sodio 1.70% Cal hidratada 1.50% Depilado Detergentes no iónico 0.15% Sulfato de amonio 1.2-1.3% Desencalado Bisulfito de sodio 0.5-0.7% Acido fórmico 0.5-0.7% Acido sulfúrico 0.8-1.0% Carbonato de sodio 1.0-1.4% Piquelado Detergente no iónico 0.1-0.2% Cromo en polvo 7.0-10.0% Curtido y recurtido Carbonato de sodio 1.0-1.4 Bicarbonato de sodio 0.5-2.0% Neutralización Formiato de sodio 1.0-1.5% Anilina 0.4-6.0% Teñido Amoniaco 2.0-3.0%
Aceite de piel de buey 2.5%-4.0% Aceite de piel de buey sulfatado 1.0-4.5% Engrase
4.2 TECNOLOGIA UTILIZADA EN EL PROCESO DE CURTIDO DE PIELES
La tecnología de la curtición en San Benito, para el caso de las pequeñas empresas, ha sido transmitida de generación en generación, considerando la utilización de métodos artesanales tradicionales. En San Benito una gran parte de las PYMEs dedicadas a esta actividad comenzaron sus industrias en el municipio de Villapinzón (Cundinamarca). Posteriormente trasladaron sus equipos, o adquirieron unos nuevos, y se instalaron en el barrio San Benito. Actualmente existen 378 curtiembres de las cuales 46 se encuentran cerradas. Debido a la naturaleza de sus procesos y a sus practicas contaminantes, generan una contaminación severa que afecta en algunos casos a los habitantes del sector y específicamente al Río Tunjuelito.
Los procesos desarrollados involucran las practicas básicas de la curtición y se pueden resumir en tres operaciones: la preparación de la piel, el curtido y el acabado. El equipo esencial de las dos primeras es el bombo o fulon. Este es un cilindro que rota por medios mecánicos que por lo general esta instalado en locales estrechos, en áreas que no cumplen con las normas mínimas de operación y seguridad industrial. Los bombos son utilizados indistintamente para llevar a cabo en ellos la preparación de la piel o el curtido, sin cambios en las variables tales como la velocidad de rotación o las técnicas de cargue.
La cantidad de piel y de reactivos utilizados en los procesos no son controlados, los volúmenes de agua en el cilindro son medidos mediante marcas en el cilindro, mientras que la cantidad de pieles que se procesa en cada operación, y en algunos casos la cantidad de reactivos es determinada por la experiencia del operador (apreciación visual del agua de curtido).
Estas practicas pueden conducir a la utilización de materia prima en exceso, situación frecuente en estas PYMEs. No existen controles sobre el uso de materias primas, ni contabilidad de costos, lo que impide concientizar al industrial sobre los efectos negativos económicamente ablando de sus rutinas de operación.
Es importante tener en cuenta, que aún presentándose estas condiciones, las características de los residuos sólidos y líquidos no difieren de las obtenidas en otros países. En la preparación de la piel se generan residuos sólidos compuestos de sustancias orgánicas como pelos, grasas, carne, tiras de piel y residuos líquidos de carácter básico con cloruros y calcio. En la curtición se generan residuos de carácter ácido y con altas concentraciones de sustancias potencialmente tóxicas. En el acabado se producen residuos sólidos de cuero procesado y líquidos con aceites y colorantes.
Se ha llegado a estimar que entre el 60% - 70% de la descarga de aguas residuales y residuos sólidos proviene de la preparación de la piel, entre el 30% - 40% de la curtición y del 5% al 10% del acabado. Teniendo en cuenta la anterior apreciación y como se muestra en la siguiente tabla el proceso que más ocasiona impacto al sistema de alcantarillado es el proceso de preparación de la piel.
Tabla 4. Valoración del impacto al sistema de alcantarillado
PROCESO IMPACTO AL SISTEMA DE ALCANTARILLADO
Depilado Alto
Desencalado Alto
Piquelado Alto
Curtido y recurtido Alto
Neutralización Bajo
Teñido Bajo
Es importante aclarar que en algunas curtiembres existen indicios de practicas limpias que reducen el impacto al ambiente y al sistema de alcantarillado, dentro de las cuales se incluyen el reciclaje y la recuperación de desperdicios; en cuanto algunos subproductos son vendidos a industrias que producen grasas y alimentos para animales, la carnaza es vendida para la producción de gelatinas o de juguetes caninos. La mayoría de las curtiembres cuentan con tratamientos preliminares consistentes en trampas de grasas y rejillas de cribado que por su mal diseño e instalación no cumplen su función primordial que es la de retener los residuos sólidos más gruesos y que pueden ser capturados en la rejilla.
4.3 VALORACIÓN DEL IMPACTO EN EL CURTIDO DE PIELES
Esta actividad industrial se cataloga según la clasificación CINSET, como de Alta Significación Ambiental (ASA), por la presencia de altas cargas contaminantes.
En el proceso de curtición se presenta con mayor preponderancia los efluentes líquidos y los residuos sólidos.
4.3.1. EFLUENTES LIQUIDOS
Aproximadamente el 65% de los efluentes en el proceso de curtición, provienen de los procesos de preparación (remojo, encalado, pelambre, descarnado, y desencalado). El 35% restante proviene del curtido y lavado final.
Los vertimientos líquidos generalmente presentan altos valores en pH, considerable contenido de cal y sulfatos libres, cromo, sulfuros, elevada demanda de oxigeno (DBO), debido a la presencia de materia orgánica, grasas animales y gran cantidad de sólidos en suspensión.
Los efluentes con contenido de sales, producen corrosión en las tuberías e inhiben un posible tratamiento biológico. La contaminación generada por la industria de acabado del cuero, tiene aspectos especiales en lo relacionado con vertimientos líquidos, se presentan descargas puntuales, con características variables dependiendo de la etapa del proceso.
Sin embargo, se puede tener como referencia los siguientes parámetros obtenidos con base en el procesamiento de una tonelada de piel, valores cercanos a los reportados para las condiciones propias de San Benito.
Tabla 5. Producción de efluentes /Ton. de piel
Parámetro Generación/Ton pieles crudas
PH 1-13 unidades DBO 89.0 Kg DQO 258.0 Kg Aceites y Grasas 20.0 Kg Cromo 3.5 Kg Sulfuros 7.0 Kg Residuos Sólidos 93.0 Kg 4.3.2. RESIDUOS SÓLIDOS
Los residuos sólidos provienen principalmente de la preparación de la piel, están compuestos por trozos de cuero, carne colágeno, y pelos. Aunque tienen valor potencial para ser reciclados o
reutilizados, algunas veces esto no se hace debido a los costos involucrados. Estos residuos al ser arrojados directamente al alcantarillado obstruyen las tuberías y dificultan el flujo, situación que se presenta casi de manera generalizada en el barrio San Benito.
La carnaza, producto que fácilmente se descompone, aumenta considerablemente el volumen de los residuos, si no se le maneja adecuadamente, es un vector de enfermedades infectocontagiosas.
Teniendo en cuenta lo anterior, en la tabla numero seis se puede resumir el impacto que ocasionan los residuos al sistema de alcantarillado. Se define como impacto alto aquel que es perjudicial para el sistema de alcantarillado.
Tabla 6. Valoración del impacto
IMPACTO
TIPO DE RESIDUO ALTO MEDIO BAJO
Residuo sólido Efluentes líquidos
Las medidas para la reducción de la carga orgánica, cuyos porcentajes de producción en las curtiembres se han indicado son necesarias, así como para disminuir todos los residuos generados de las operaciones de descarne, lavados iniciales, pelambre, encalado, lavado de pelambre, descarne, dividido, desencalado, purga, piquelado curtición, escurrido, rebajado, teñido y engrase, teniendo en cuenta la tabla 7.
Tabla 7. Operaciones realizadas y residuos generados
PROCESO RESIDUO GENERADO
Descarne Preliminar Residuos sólidos
• Desprendimiento de colas con alto contenido colagénico(Aprox. 1,05% del total del peso de las pieles recibidas)
Lavados Iniciales Residuos Líquidos con contenido de:
• Sangre
• Estiércol
• Barro
• Microorganismos
Volumen generado = Agua de lavado inicial
• Sulfuro de sodio
• Oxido de calcio
• Agua
• Contenido de materia orgánica (pelos)
Volumen generado = 10.5% de la solución inicial total. Este residuo se genera en derrames de los fulones o tambores y en la descarga de la solución ya exhausta.
Lavado de pelambres y encalado Residuos líquidos con contenido de:
• Sulfuro de sodio (NaS)
• Oxido de calcio(CaO)
• Agua
Volumen generado = 100% Solución inicial
Descarne y Dividido Residuos sólidos
• Carne
• Sólidos
Peso = 20% del Peso Inicial De Las Pieles
Desencalado y purga Residuo liquido con contenido de:
• Agua
• Bisulfito de sodio
• Sulfato de amonio
Se generan en derrames de los fulones o tambores y en la descarga de la solución ya exhausta
Lavados de Desencalado y Purga Residuo liquido con contenido de:
• Agua
• Bisulfato de Sodio
• Sulfato de Amonio
Volumen generado = 100% del Agua de Lavado Inicial
Piquelado y Curtición Residuo liquido del Piquelado:
• Agua
• Cloruro de sodio
• Formiato de sodio
• Acido sulfúrico Residuo liquido del curtido:
PROCESO RESIDUO GENERADO • Oxido de cromo
Bicarbonato de sodio
Rebajado Residuo sólido:
• Relajadora o parte del cuero que excede el calibre deseado y que se ha cortado.
Es recomendable reducir y mejorar la calidad de efluentes en cada etapa, cuyo volumen relativo producido se encuentran en los valores presentados en la tabla 8. Es importante tener en cuenta la contaminación causada por dichos efluentes, y que se estiman para una curtiembre promedio en los valores que se indican en la Tabla 9, y que desglosados por cada una de las actividades de la operación resultan en elevadas concentraciones como se muestra en las tablas 9 y 10.
Tabla 8. Discriminación del efluente descargado por cada etapa del proceso de curtición
Etapa % del Volumen Total Generado
Operación de Ribera 60 a 80
Curtición 30 a 40
Terminado 5 a 10
La siguiente tabla presenta la contaminación generada por los efluentes característicos del procesamiento de pieles.
Tabla 9. Caracterización de la contaminación generada por los efluentes de todo el proceso
MODO DE CONTAMINACIÓN TIPO DE CONTAMINANTE INDICE DE CONTAMINACION
DBO5 1400-3500 mg/l DQO 1600-6200 mg/l SST 800-2500 mg/l Grasas y aceites 40-2500 mg/l Taninos 360-400 mg/l NTK 30-150 Mg/l pH (Tanino) 8 – 11 pH (Cromo) 6mg/l Efluente liquido Sólidos sedimentables 100-120 mg/l
Las tablas 9 y 10 sustentan las elevadas concentraciones de los efluentes generados por cada operación.
Tabla 10. Caracterización de los efluentes líquidos de origen industrial y artesanal
Proceso Caracterización del efluente Cantidad (mg/l)
Industrial Cantidad (mg/l)Artesanal
Descarga 189 DBO 2162 Sólidos suspendidos 3603 Sólidos totales 30,983 Lavado pH 6.4 Descarga (l/Piel) 189 DBO 7,205 12.000 DQO 34.000 Sólidos suspendidos 9,367 6.702 Sólidos totales 3.602 Grasas 1,441 40 Sulfuro 1,080 1,007 Depilado pH (Unidades) 11-12.5 12.3 Descarga (l/Piel) 379 DBO 720 Sólidos suspendidos 1.081 Sólidos Totales 3.602 Grasas 360 Sulfuro 72 Encalado pH (Unidades) 11-12.5 12.3 Descarga (l/Piel) 227 DBO 100 2.223
Desencalado y Piquelado (Industrial)
DQO 2.944 Sólidos suspendidos 841 1.572 Sólidos Totales 2,402 5.051 Grasas 2,401 Desencalado (Artesanal) Sulfuro
Proceso Caracterización del efluente Cantidad (mg/l)
Industrial Cantidad (mg/l)Artesanal
pH (Unidades) 7-10 11.7 Descarga (l/Piel) 57 DBO 1.921 3.750 DQO 11.776 Sólidos suspendidos 2.402 742 Sólidos totales 6.869 32.10 Grasas 295 7.2 Cromo +3 520 9.4 Curtido al cromo pH (Unidades) 3.5-4 3.8 Descarga (l/Piel) 379 DBO 144 22.50
Recurtido, Teñido y Engrase (Industrial)
DQO 40.848
Teñido (Artesanal) Sólidos suspendidos 216 704
Sólidos totales 1.441 4.944
Aceite 120 8.8
Cromo 72
pH (Unidades) 4.5 5.5
Acabado Descarga (l/Piel) 189
DBO 432 3.750 DQO 11.776 Sólidos suspendidos 721 Sólidos totales 1.152 Grasas 1.142 pH (Unidades) 5-8
5. INVENTARIO DE CURTIEMBRES EN EL BARRIO SAN BENITO
En el desarrollo del proyecto se realizo un inventario de las curtiembres que se encuentran ubicadas en el barrio San Benito, como el de distribuidores de químicos locales comerciales y viviendas. La metodología utilizada fue la de inventario y ubicación de cada una de ellas por cada una de las calles y carreras que conforman el barrio San Benito.
En la tabla numero 11 se relacionan las curtiembres por manzana, en el anexo B. se relaciona cada curtiembre con su respectiva dirección
Tabla 11. Inventario de curtiembres localizadas en el barrio San Benito
CURTIEMBRES MANZANA
Operando Cerrada
DISTRIBUIDORES
DE QUÍMICOS LOCALES COMERCIALES VIVIENDAS
1 8 5 0 0 9 2 1 1 0 0 12 3 5 0 0 0 8 4 19 1 3 0 12 5 5 0 2 0 2 6 4 0 4 1 10 7 7 1 2 1 13 8 7 0 0 2 2 9 1 1 0 0 11 10 20 0 0 0 1 11 17 5 0 0 1 12 22 1 0 1 1 13 16 0 0 0 1 14 14 1 0 0 2 15 9 0 1 2 6 16 7 1 0 0 21 17 11 5 3 5 24 18 12 0 3 2 14
CURTIEMBRES MANZANA
OPERANDO CERRADA
DISTRIBUIDORES DE QUÍMICOS
LOCALES COMERCIALES VIVIENDAS
19 0 0 0 1 31 20 14 0 0 1 18 21 12 2 0 0 4 22 23 0 0 1 3 23 23 0 0 1 7 24 16 0 1 1 0 25 15 0 0 1 6 26 5 0 0 1 12 27 5 17 0 1 21 28 28 5 1 1 8 29 3 0 0 1 Terreno Desocupado 0 30 2 0 0 0 0 31 1 0 2 18 32 0 0 0 1 17 33 0 0 0 2 18 34 0 0 0 1 18 35 0 0 0 1 19 36 0 0 0 0 33 37
Tabla 12. Consolidado inventario de curtiembres
CURTIEMBRES
Operando Cerrada
DISTRIBUIDORES
DE QUÍMICOS LOCALES COMERCIALES VIVIENDAS
332 46 20 30 383
En el barrio San Benito actualmente se encuentran ubicadas 378 curtiembres, de las cuales 46 se encuentran fuera de producción. Es de vital importancia tener en cuenta que según el inventario realizado en el barrio San Benito, las aguas residuales son de carácter industrial, por consiguiente su vertido en el sistema de alcantarillado debe tener consideraciones especiales.
6. DETECCION DE CONEXIONES ERRADAS
La presencia de conexiones erradas, residuos sólidos, materiales de arrastre, residuos químicos del proceso del curtido de pieles, que actualmente se observa en el sistema de alcantarillado sanitario y pluvial del barrio San Benito, ocasionan problemas de drenaje que repercuten en incomodidad para los usuarios, problemas ambientales y mal funcionamiento del sistema de alcantarillado separado del barrio San Benito operado por la Empresa de Acueducto y Alcantarillado de Bogotá.
Teniendo en cuenta lo anterior, se realizaron investigaciones de la red del alcantarillado sanitario, y pluvial del barrio San Benito, para detectar las conexiones erradas, especialmente aquellos en donde se presentan volúmenes apreciables de aguas residuales dentro de la red pluvial.
6.1 METODOLOGÍA DE INSPECCIÓN
Para el desarrollo del diagnostico del sistema de alcantarillado sanitario y pluvial del barrio San Benito, se utilizaron dos herramientas, un equipo de televisión, y trazadores químicos.
6.2 DESCRIPCIÓN DEL EQUIPO DE TELEVISIÓN
Para investigación y mantenimiento, se utilizan equipos de televisión que se transportan en un vehículo o por medio de un remolque; contienen todos los aparatos y herramientas necesarias para su operación. Consta de tres sistemas diferentes: uno electrónico, otro mecánico y un tercero opcional para resanar de fisuras. (Fotografía 2)
El sistema electrónico tiene una unidad de potencia, y un monitor que permite ver la tubería, permitiendo localizar, conexiones erradas, daños estructurales, fisuras y demás problemas que se puedan presentar en una longitud hasta de 300 metros. (Fotografía 3)
El sistema mecánico consta de dos transportadores denominados SHORTY y MUDMASTER
(fotografía 4), estos vehículos dependiendo del diámetro de la tubería transportan la cámara de
vídeo. Para tuberías entre 6 pulgadas y 22 pulgadas se utiliza el vehículo transportador
SHORTY (Fotografía 5), para tuberías de diámetros mayores a 24 pulgadas se utiliza el vehículo
6.3 TRANSPORTADORES DE CÁMARA
Las señales proporcionadas por los vehículos transportadores ya sea el SHORTY o el
MUDMASTER, son transmitidas por un cable coaxial, por el cual se transmite el vídeo, y la señal
de los controladores del motor eléctrico.
El equipo de inspección de televisión puede usarse en tuberías sanitarias, y pluviales, aún con flujo de agua, y con un grado de sedimentación normal en la tubería
6.3.1 VEHÍCULO DE INSPECCIÓN SHORTY
Esta unidad permite la inspección de tuberías con diámetros entre 6" a 22", es un vehículo que utiliza un motor eléctrico impermeable que le transfiere potencia a dos orugas que utiliza como mecanismo de locomoción, estas orugas están conectas al motor por un eje y un piñón.
El vehículo tiene marcha adelante, reversa y neutro lo que le permite una operación más fácil y eficiente. El SHORTY, también esta equipado con adaptadores que le permiten aumentar la altura de la cámara, para poder inspeccionar tuberías de diámetro mayor a 14 pulgadas. Este vehículo tiene una velocidad máxima en tuberías sin sedimentos de 55 pies/min., y una longitud máxima de inspección de 300m (Fotografía 7)
6.3.2. VEHÍCULO DE INSPECCIÓN MUDMASTER
Este vehículo transportador de cámara, permite inspeccionar tuberías entre 24" a 200" de diámetro; el lente de la cámara puede girar 360, y 270 grados dentro de su propio radio. El equipo cuenta con un sistema mecánico que permite elevar la cámara de inspección aproximadamente 20 cm, permitiéndole al operario tener un acercamiento al sitio inspeccionado. El MUDMASTER puede inspeccionar longitudes de tubería hasta de 769 m. El vehículo tiene sistema cuatro por cuatro, es decir tracción en las cuatro ruedas, las cuales son impulsadas por un motor eléctrico que al igual que el SHORTY es impermeable
La cámara de vídeo esta equipada con 3 lamparas, de 255 vatios cada una, indispensables para el desarrollo de la inspección dentro de la tubería. (Fotografía 8)
6.4 OPERACIÓN DEL EQUIPO
Para la inspección de tuberías se sigue el siguiente procedimiento.
- Se verifica el diámetro de la tubería a inspeccionar (en pozo de inspección) (Fotografía 9)
- Teniendo en cuenta el diámetro se procede a seleccionar el SHORTY o el
MUDMASTER(Fotografía 11)
Se introduce el vehículo transportador en el pozo de inspección, inicio de inspección (Fotografía 12).
6.5 MEDIDOR DE CABLE
La consola de mando en la cual se encuentra ubicado el computador, monitor, controladores de marcha y la velocidad del vehículo transportador, se encuentra ubicado un contador de cable que permite medir la longitud a la cual se presenta una conexión errada, fisura o daño en la tubería.
6.6. EQUIPO DE SUCCIÓN PRESIÓN
En razón a la gran cantidad de sedimento que se encontró en la red de alcantarillado sanitario y pluvial del barrio San Benito, debido al mal uso del sistema de alcantarillado, se vio la necesidad de utilizar el equipo de succión presión (VACTOR), con el objeto de retirar la gran cantidad de material que se encontró depositado en la tubería y que impide el proceso de inspección con el equipo de televisión. (Fotografía 14), (Fotografía 15)
6.7. TRAZADORES QUÍMICOS
El método de los trazadores químicos se utiliza para identificar descargas en el sistema de alcantarillado de industrias, viviendas o tramos que no están conectados correctamente.
(Fotografía 16) Se hace la inyección de una sustancia química inerte, que no reacciona con el agua
en el lugar donde se presume se están presentando conexiones erradas (viviendas, industrias, tramos, sumideros, cajas domiciliarias), permitiendo confirmar si la conexión es errada o no; además de verificar el estado de las tuberías existentes. En el desarrollo del proyecto se utilizaron trazadores de tres colores rojo, amarillo y verde.
6.7.1. PRUEBA DE ANILINA POSITIVA
Para efectos del desarrollo del diagnostico se denomina prueba de anilina positiva aquella que confirme la presencia de una conexión errada. (Fotografía 17)
7. PRUEBAS DE LABORATORIO
El objeto de realizar pruebas de laboratorio sobre muestras de aguas residuales del barrio San Benito fue la de confirmar la presencia de sustancia de interés sanitario (articulo 20 decreto 1594/84). Para la toma de muestras se seleccionaron cuatro sitios estratégicos relacionados a continuación.
Tabla 13. Puntos de muestreo Barrio San Benito PUNTOS DE MUESTREO
1 Tubería de entrega de aguas lluvias a la estación de bombeo Barrio San Benito 2 Río Tunjuelito a la altura de la carrera 16 D Barrio San Benito
3 Río Tunjuelito a la altura de la Avenida Boyaca
4 Domiciliaria aguas negras ( Residual) Carrera 18 No. 57 A 23 que corresponde a una Curtiembre
7.1 PRUEBAS DE LABORATORIO REALIZADAS
Teniendo en cuenta el proceso productivo del curtido de pieles (Tabla 3). Químicos utilizados en el proceso, se vio la necesidad de determinar la concentración de Cromo, Sulfatos a si como el valor del pH, estos parámetro sirven como herramienta complementaria en la detección de conexiones erradas.
Tabla 14. Parámetros y unidades de medida
PARÁMETRO UNIDAD DE MEDIDA
pH Unidades
Cromo Mg/l
7.2 CRITERIO DE SELECCIÓN PARA LOS PUNTOS DE MUESTREO
7.2.1. PUNTO DE MUESTREO NÚMERO UNO
El punto de muestreo número uno, corresponde a la tubería que entrega las aguas lluvias a la estación de bombeo San Benito. Como se puede apreciar en la fotografía numero 18, constantemente esta siendo descargado un caudal a esta tubería; este caudal se debe en su mayoría a conexiones erradas de aguas residuales al sistema pluvial, provenientes de industrias y viviendas. Por la característica de la actividad industrial del barrio San Benito (curtiembres) se analizo la presencia de cromo, sulfatos asi como su pH, para detectar la presencia de sustancias de interés sanitario en las aguas lluvias de la red de alcantarillado pluvial.
7.2.2. PUNTO DE MUESTREO NÚMERO DOS
El punto de muestreo número dos (Fotografía 19) corresponde al Río Tunjuelito a la altura de la carrera 16D, Barrio San Benito; el objeto de realizar el análisis de las aguas del Río Tunjuelito fue el de determinar las concentraciones de Cromo, Sulfato a si como su pH aguas arriba del punto de descarga del sistema de alcantarillado pluvial del barrio San Benito.
7.2.3. PUNTO DE MUESTREO NÚMERO TRES
El punto de muestreo número tres (Fotografía 20), corresponde al Río Tunjuelito a la altura de la
Avenida Boyaca, en el Barrio San Benito; el objeto de realizar el análisis en este punto del Río Tunjuelito fue el de determinar las concentraciones aguas abajo del barrio San Benito, para
establecer una comparación de concentraciones de los parámetros Cromo y Sulfatos asi como el pH entre los puntos de muestreo dos y tres.
7.2.4. PUNTO DE MUESTREO NÚMERO CUATRO
El punto de muestreo número cuatro (Fotografía 21), corresponde a la domiciliaria de aguas
residuales de la curtiembre localizada en la Carrera 18 No. 57 A 23 sur Barrio San Benito; el objeto de realizar el análisis en este punto, fue el determinar las concentraciones de los parámetros Cromo y Sulfatos asi como pH de las aguas residuales provenientes de un proceso de curtido.
7.3 RESULTADOS DE LABORATORIO
Las pruebas fueron realizadas el día 23 de enero de 2002, en los sitios anteriormente relacionados (Tabla 14), las pruebas se analizaron en el laboratorio de aguas residuales de la E.A.A.B, (Fotografía 22) mediante solicitud realizada con el numero 8630-2002-0.164. En el
Anexo C, se presenta los resultados de laboratorio entregados por la E.A.A.B.
7.3.1. METODOLOGÍA DE ANÁLISIS
Se utilizo como metodología de recolección de muestras de laboratorio la establecida en Métodos Estandarizados para pruebas de laboratorio, en la tabla número 15 se relaciona la metodología utilizada para el análisis de cada uno de los parámetros que fueron estudiados.
Tabla 15. Método de análisis de parámetros en laboratorio
PARÁMETRO METODOLOGÍA
PH Potenciometrico
Sulfuros Volumetria Yodometria Cromo Absorción atómica
En la tabla 16 se presentan los resultados obtenidos para cada uno de los parámetros analizados, se indica el resultado por punto de muestreo (ver Tabla 13. Puntos de muestreo).
Tabla 16. Resultados de laboratorio
PUNTO DE MUESTREO CROMO TOTAL SULFUROS pH
Uno 2.850 mg/L 1 mg/L 7.4
Dos 0.049 mg/L 3 mg/L *
Tres 0.038 mg/L 2 9.41
Cuatro 116.30 mg/L 7 4.44
* El recipiente se fracturo en el momento de realizar el análisis de laboratorio
7.3.2 ANÁLISIS DE LOS RESULTADOS DE LABORATORIO
Teniendo en cuenta los resultados obtenidos se puede concluir lo siguiente.
- Se confirmó la presencia de sustancias de interés sanitario como Cromo en una concentración, de 2,859 mg/L, y Sulfuros en una concentración de 1 mg/L en el agua que esta entrando por la tubería del alcantarillado pluvial a la estación de bombeo del barrio San Benito.
- Lo anterior confirma que al sistema de alcantarillado pluvial del barrio San Benito actualmente se está descargando aguas residuales de origen industrial, provenientes del curtido de pieles, de manera clandestina y por medio de conexiones erradas.
- Se confirmo la presencia de Cromo y Sulfuros, en las aguas del Río Tunjuelito en el tramo comprendido entre las carreras 16 D y 19 B, barrio San Benito, esto ratifica que aguas residuales industriales, provenientes del curtido de pieles están siendo vertidas clandestinamente al Río Tunjuelito.
- Es importante destacar las concentraciones altas de cromo que actualmente están llegando al sistema de alcantarillado sanitario del barrio San Benito, y las repercusiones que esta situación tiene sobre el medio ambiente, lo anterior teniendo en cuenta los resultados obtenidos para el punto de muestreo numero cuatro, que corresponde a la caja domiciliaria de aguas residuales de la curtiembre localizada en la dirección Carrera 18 No. 59 A 23 Sur, y en la cual se registro una concentración de Cromo Total de 116.3 mg/L y de sulfuros de 7 mg/L.
Se debe tener en cuenta el Artículo 60 Capitulo V del Decreto 1594/84, en el cual se prohibe todo vertimiento de residuos líquidos a las calles, calzadas y canales o sistemas de alcantarillado para aguas lluvias, cuando quiera que existan en forma separada o tengan esta única destinación.
- Los vertimientos que actualmente se realizan al alcantarillado separado del barrio San Benito, no cumplen los requisitos establecidos en el decreto 1594/84 articulo 73, y que se relacionan a continuación; esta observación teniendo en cuenta los resultados de laboratorio obtenidos en el punto de muestreo numero cuatro que corresponde a una caja domiciliaria de aguas residuales.
Tabla 17. Cumplimiento del decreto 1594/84
PARÁMETRO CONCENTRACIÓN PUNTO DEMUESTREO CUATRO DECRETO1594/84 OBSERVACION Cromo 16.30 mg/L 0.6 mg/L No cumple Sulfuros 7 mg/L 1.0 mg/L No Cumple PH 4.44 Unidades 5 a 9 Unidades No Cumple
8. ALCANTARILLADO BARRIO SAN BENITO
El barrio San Benito cuenta con un sistema de alcantarillado separado, sistema constituido por un alcantarillado de aguas residuales y otro independiente para aguas lluvias que recolectan de manera independiente en el sector del barrio San Benito. Las aguas residuales y las aguas lluvias recolectadas son conducidas a la estación de bombeo San Benito de la Empresa de Acueducto y Alcantarillado de Bogotá, las aguas lluvias son vertidas directamente al Río Tunjuelito, las aguas residuales son conducidas al interceptor del Tunjuelo Medio.
La totalidad del sistema de alcantarillado fue construido en el año 1996, por la compañía la UNION TEMPORAL FERROSTAL DE COLOMBIA, y la Empresa de Acueducto y Alcantarillado de Bogotá ESP. Según diseño de la Empresa de Acueducto y Alcantarillado de Bogotá - ESP
Históricamente el Barrio San Benito presentaba serios problemas de inundación en época de invierno; la ultima y mas conocida fue la del día 14 de mayo de 1996, en la cual el barrio San Benito presento una emergencia que damnificó a gran parte de la población. La causa de estas inundaciones en su mayoría se deben a que el barrio San Benito se encuentra ubicado en una cota más baja respecto a la del Río Tunjuelito, cuando el nivel del Río Tunjuelito sube, las aguas penetran por el antiguo sistema de alcantarillado combinado, llegando de esta manera hasta las viviendas e industrias.
8.1 ALCANTARILLADO PLUVIAL BARRIO SAN BENITO
El Barrio San Benito cuenta con un sistema de alcantarillado pluvial, sistema compuesto por todas las instalaciones destinadas para la recolección y conducción de aguas lluvias del Barrio San Benito; este alcantarillado pluvial, al igual que el sistema sanitario se construyó en el año 1996 por la UNION TEMPORAL FERROSTAL DE COLOMBIA. La interventora externa fue realizada por TECNICONTROL.El Barrio San Benito utiliza como estructura de captación de las aguas lluvias sumideros tipo SL100 y SL200, cuenta con 1741.95 m de red de alcantarillado pluvial discriminados de la siguiente manera
Tabla 18. Alcantarillado pluvial Barrio San Benito
TRAMO
DE HASTA LONGITUDM PENDIENTE%
DIAMETRO 40 39 6,37 3,14 12” 39 38 87,50 0,50 12” 38 29 37,51 0,50 12” 29 1 78,00 0,30 20” 1 2 54,32 0,30 24” 24 2 43,50 0,30 16” 2 3 51,53 0,25 27” 3 4 48,08 0,25 30” 25 4 67,04 0,30 18” 4 5 24,57 0,25 36” 5 6 31,14 0,25 36” 37 36 69,63 0,62 16” 36 26 30,45 0,87 16” 26 6 72,23 0,30 16” 6 7 47,48 0,25 1,10m 7 8 24,40 0,25 1,10m 27 8 85,82 0,30 16” 8 9 31,86 0,25 1,20m 9 10 30,18 0,25 1,20m 10 11 10,93 0,25 1,30m 11 12 15,31 0,25 1,3m 12 13 23,70 0,25 1,3m 13 14 26,00 0,25 1,4m 23 30 46,98 0,62 12” 30 22 46,93 0,21 18” 22 14 65,13 0,34 18”
TRAMO DE HASTA LONGITUD M PENDIENTE % DIAMETRO 14 15 15 16 33,13 0,25 1,5m 16 17 15,90 0,25 1,5m 17 18 35,00 0,25 1,5m 28 18 89,17 0,30 16” 18 19 62,89 0,25 1,7m 33 34 41,48 1,10 12” 34 35 57,24 0,31 12” 35 20 47,55 0,30 20” 20 19 47,55 0,30 20” 19 21 41,15 0,25 1,5m 21 Estación Bombeo 31,15 0,25 1,5m Estación Bombeo 31 15 1,43 1,5m 31 32 28,05 1,43 1,5m 32Cabezal de entrega 11.19 0.18 1,5m LONGITUD TOTAL ALCANTARILLADO PLUVIAL 1741,95 m
En la siguiente tabla se indica la longitud utilizada en cada uno de los diámetros del alcantarillado pluvial del barrio San Benito
Tabla 19. Diámetros y longitudes de tubería pluvial barrio san Benito
DIÁMETRO LONGITUD PORCENTAJE %
12” 277,08 15,91 16” 390,80 22,43 18” 179,10 10,28 20” 173,10 9,94 24” 54,32 3,12 27” 51,53 2,96 30” 48,08 2,76 36” 55,71 3,20 1,10 m 71,88 4,13 1,20 m 62,04 3,56 1,30 m 104,18 5,98 1,40 m 54,91 3,15 1.50 m 126,54 7,26 TOTAL 1741,95 100 %
Tabla 20. Inventario de sumideros
TIPO NUMERO
SUMIDERO SL120 77
8.2 ALCANTARILLADO SANITARIO BARRIO SAN BENITO
El Barrio San Benito cuenta con un sistema de alcantarillado sanitario que evacua las aguas residuales domesticas e industriales del Barrio San Benito, este alcantarillado sanitario, al igual que el pluvial se construyó en el año 1996 por la UNION TEMPORAL FERROSTAL DE COLOMBIA, con interventoria externa de TECNICONTROL.El Barrio San Benito cuenta con 6136.88 m de red de alcantarillado sanitario discriminados de la siguiente manera
Tabla 21. Alcantarillado sanitario Barrio San Benito
TRAMO
DE HASTA
LONGITUD
M PENDIENTE% DIAMETROPulgadas
1 90 40,00 0,56 10 90 2 39,71 0,50 10 2 3 31,51 0,56 10 3 4 81,04 0,50 10 82 91 16,88 0,50 10 91 4 16,99 0,50 10 4 5 70,93 0,50 10 83 92 4,27 3,98 20 92 5 56,49 0,25 20 5 6 12,50 0,25 20 6 7 42,25 0,15 20 11 94 39,99 0,55 10 94 10 40,38 0,50 10 2 10 61,42 0,44 10 10 9 43,46 0,35 10 93 7 69,46 0,50 10 93 8 60,76 0,50 10 8 9 32,50 0,50 10 9 96 26,22 0,30 14 95 14 78,36 0,55 10 13 98 39,99 0,50 10 98 14 45,60 0,50 10 97 18 58,00 0,50 10 97 17 57,18 0,50 10 17 16 39,55 0,50 10 16 15 46,52 0,40 18 14 15 66,97 0,35 14 99 14 51,64 0,50 10 97 26 50,00 0,50 10 26 25 28,36 0,50 10
TRAMO DE HASTA LONGITUD M PENDIENTE % DIAMETRO Pulgadas 25 24 72,18 0,50 10 15 100 25,39 0,40 20 100 24 29,47 0,40 20 19 15 81,01 0,50 10 19 20 81,18 0,50 10 7 18 51,00 0,25 20 18 20 83,65 0,25 24 20 21 22,77 0,25 24 21 22 40,99 0,25 24 84 23 67,08 0,40 10 23 22 79,62 0,40 10 85 31 67,37 0,50 10 31 32 74,84 0,40 10 22 32 36,72 0,25 24 32 102 33,99 0,25 24 102 33 28,18 0,25 24 35 34 89,19 0,50 10 34 33 84,96 0,50 10 28 29 69,53 0,50 10 29 30 69,63 0,30 10 38 101 40,01 0,40 10 101 37 38,44 0,40 10 37 36 86,38 0,40 12 30 36 24,41 0,30 24 40 103 20,61 7,52 10 103 41 50,09 0,50 10 39 104 40,01 0,50 10 104 43 39,91 0,50 10 55 112 40,00 0,50 10 112 56 38,43 0,50 10 66 113 40,01 0,50 10 113 65 40,05 0,50 10 87 114 11,17 0,50 10 114 68 84,00 0,45 18 70 117 25,84 0,54 10 117 72 54,63 0,50 10 71 72 34,66 0,50 10 72 68 19,40 0,50 12 65 68 31,61 0,55 10 56 65 50,00 0,50 10 56 53 52,54 0,50 10 53 105 16,36 0,60 10 105 43 22,96 0,52 10 42 41 50,51 0,50 10 43 41 31,09 0,50 10 41 37 40,53 0,40 10 36 35 32,18 0,25 24 35 46 29,28 0,25 24 46 47 96,66 0,50 10 47 48 89,78 0,50 10 33 48 40,89 0,25 27
TRAMO DE HASTA LONGITUD M PENDIENTE % DIAMETRO Pulgadas 46 45 11,62 0,25 24 43 45 87,62 0,50 10 45 51 14,17 0,25 27 51 106 7,55 1,95 10 106 107 55,18 0,50 10 107 50 61,47 0,50 12 59 50 47,73 0,50 10 50 49 83,43 6,50 12 48 49 44,08 0,25 27 51 52 24,17 0,25 27 53 52 87,28 0,50 10 111 110 52,82 0,50 10 110 59 60,47 0,50 12 58 59 27,12 0,50 10 59 60 92,98 0,50 12 49 108 18,34 0,25 27 108 60 34,34 0,25 27 52 54 20,23 0,25 27 54 57 29,67 0,25 27 56 57 86,56 0,50 10 57 63 33,03 0,25 27 63 62 87,57 0,50 10 62 61 81,25 0,50 12 60 61 73,06 0,25 27 63 64 16,08 0,25 27 65 64 89,04 0,50 10 64 77 34,31 0,30 27 68 77 89,90 0,35 24 73 72 58,54 0,50 10 74 75 64,00 0,48 12 76 118 35,00 0,30 12 118 75 60,00 0,30 12 75 80 47,50 0,30 12 80 77 62,50 0,30 12 77 78 78,18 0,35 30 78 79 75,16 0,35 30 61 79 30,48 0,25 27 79 81 53,41 0,30 36 J3 J2 38,54 0,50 10 J2 J1 41,57 0,50 10 J1 82 90,75 0,50 10 J6 J5 37,37 0,50 10 J4 J5 30,08 0,50 10 J5 27 32,61 0,50 10 TOTAL 6136,88m
En la siguiente tabla se indica la longitud utilizada en cada uno de los diámetros del alcantarillado sanitario del barrio San Benito
Tabla 22. Diámetros y longitudes de tubería sanitaria barrio san Benito
DIÁMETRO
Pulgadas LONGITUD M PORCENTAJE%
10 3901,19 63,56 12 754,38 12,29 14 93,19 1,51 18 130,52 2,12 20 170,37 2,79 24 433,69 7,06 27 446,79 7,28 30 153,34 2,49 36 53,41 0,87 TOTAL 6136,88 100%
9. DIAGNOSTICO DEL SISTEMA DE ALCANTARILLADO DEL BARRIO SAN BENITO
El objetivo general del desarrollo del diagnóstico del sistema de alcantarillado separado del barrio San Benito, es el de verificar el estado y funcionamiento del sistema de evacuación de aguas residuales y aguas lluvias, así como el de las estructuras que lo conforman.
Con el diagnóstico se logro localizar de manera puntual conexiones erradas, tramos sedimentados, pozos colmatados, así como verificar el estado y funcionamiento de los elementos que conforman las estructuras del alcantarillado pluvial y sanitario. Dentro del desarrollo del diagnostico del sistema de alcantarillado pluvial y sanitario se tuvieron en cuenta los siguientes elementos.
- Estado del pozo de inspección - Estado del tramo
- Estado de sumideros
9.1 ALCANCE
- Revisión del estado y funcionamiento de los elementos que conforman el sistema hidráulico bajo el siguiente esquema operativo.
- Inspección de estructuras de alcantarillado sanitario y pluvial sobre vías y andenes. - Inspección de tramos utilizando el equipo de televisión.
