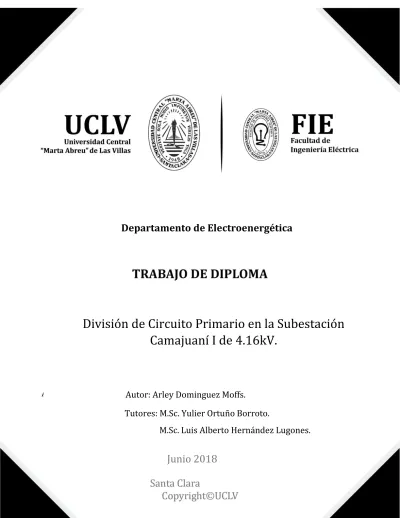

(1)Departamento de Electroenergética. División de Circuito Primario en la Subestación Camajuaní I de 4.16kV.. Autor: Arley Dominguez Moffs. Tutores: M.Sc. Yulier Ortuño Borroto. M.Sc. Luis Alberto Hernández Lugones.. Junio 2018.

(2) Este documento es Propiedad Patrimonial de la Universidad Central “Marta Abreu” de Las Villas, y se encuentra depositado en los fondos de la Biblioteca Universitaria “Chiqui Gómez Lubian” subordinada a la Dirección de Información Científico Técnica de la mencionada casa de altos estudios. Se autoriza su utilización bajo la licencia siguiente: Atribución- No Comercial- Compartir Igual. Para cualquier información contacte con: Dirección de Información Científico Técnica. Universidad Central “Marta Abreu” de Las Villas. Carretera a Camajuaní. Km 5½. Santa Clara. Villa Clara. Cuba. CP. 54 830 Teléfonos.: +53 01 42281503-1419 2.

(3) PENSAMIENTO. NO PRETENDAMOS QUE LAS COSAS CAMBIEN SI SIEMPRE HACEMOS LO MISMO. LA CRISIS ES LA MEJOR BENDICION QUE PUEDE SUCEDER A PERSONAS Y PAISES PORQUE LA CRISIS TRAE PROGRESOS.. LA CREATIVIDAD NACE DE LA ANGUSTIA COMO EL DIA NACE DE LA NOCHE OSCURA. ES EN LAS CRISIS QUE NACE LA INVENTIVA,. LOS. DESCUBRIMIENTOS. Y. LAS. GRANDES. ESTRATEGIAS.. ALBERT EINSTEIN. 3.

(4) DEDICATORIA. A mi familia y amigos por su apoyo en mis estudios.. 4.

(5) AGRADECIMIENTOS. A mi familia, a mi novia y personas más allegadas por su apoyo desde el comienzo de mis estudios. A mis compañeros de carrera y amigos por permanecer junto a mí en buenos y malos momentos. A mis tutores, por su ayuda desinteresada. A todos los que de una forma u otra han hecho posible la realización de este trabajo.. 5.

(6) RESUMEN El estudio más frecuente en un sistema eléctrico, ya sea de transmisión o distribución, lo constituye el cálculo de los parámetros de operación en régimen permanente. En estos cálculos interesa determinar las tensiones en las distintas barras de la red, flujos de potencia activa y reactiva en todas las líneas, pérdidas en líneas y transformadores. Estudios de este tipo son de vital importancia en sistemas ya existentes buscando resolver problemas de operación, disminuir las pérdidas y regular el voltaje. El presente trabajo realiza un estudio a dos circuitos de distribución de 4kV del municipio Camajuaní, el VJ-72 y VJ-129 pertenecientes a la subestación Camajuaní I. Se empleó para el estudio de los mismos el software Radial 10.0 que permite evaluar de forma rápida y sobre. bases. científicamente. justificadas. las variables fundamentales que reflejan el. comportamiento de ambos circuitos. Se analizan sus condiciones actuales, su régimen de operación, así como sus pérdidas para establecer puntos de comparación al final del estudio. A partir de los resultados obtenidos, se propone realizar una división del circuito VJ-72 y pasar parte de su carga al VJ-129 y hacer un cambio de calibre primario y neutro de sistema, en correspondencia con las normas establecidas para este nivel de voltaje y circulación de corriente en las líneas aéreas, realizando además una serie de mejoras iniciales, en cuanto cambio de postes, estructuras, aislamiento y herrajes. El resultado refleja una serie de ventajas en todos los aspectos, resaltando la disminución de las pérdidas técnicas, en transformadores y líneas. La eliminación de condiciones inseguras y una mejor operación de ambos circuitos.. Palabras Clave: Circuito, pérdidas, proyecto y división.. 6.

(7) ÍNDICE PENSAMIENTO ....................................................................................................................................... 3 ÍNDICE .................................................................................................................................................... 7 INTRODUCCIÓN ................................................................................................................................... 1 CAPÍTULO 1.. GENERALIDADES SOBRE LAS REDES DE. DISTRIBUCIÓN ............. 3. 1.1. Sistema de distribución......................................................................................................... 3. 1.2. Importancia de las redes de distribución............................................................................ 3. 1.3. Partes componentes de un sistema de distribución......................................................... 4. 1.4. Característica de las redes de distribución. ....................................................................... 6. 1.5. Clasificación de las redes de distribución. ......................................................................... 7. 1.6. Poe el servicio que prestan.................................................................................................. 8. 1.7. Por la densidad de carga. .................................................................................................... 8. 1.8. Por su configuración. ............................................................................................................ 9. 1.9. Clasificación de las pérdidas de energía eléctrica. .......................................................... 9. 1.10. Pérdidas técnicas. ............................................................................................................... 10. 1.11. Pérdidas de potencia (activa y reactiva), de energía y caídas de voltaje. ................. 11. CAPÍTULO 2. ESTADO ACTUAL Y PÉRDIDAS EN LOS CIRCUITOS DE DISTRIBUCIÓN 72 Y 129 CAMAJUANÍ I, 4KV............................................................................................................ 12 2.1 Características de subestaciones y circuitos de distribución del municipio de Camajuaní 4.16kV. .................................................................................................................................................. 12 2.2 Subestación Camajuaní I. ........................................................................................................... 12 2.3 La utilización del software Radial 10.0 como pieza fundamental en el estudio del municipio de Camajuaní. .................................................................................................................... 13 2.4 Circuito VJ-72 Camajuaní I. ................................................................................................ 15 2.5 Circuito VJ_129. .................................................................................................................... 15 2.6 Camajuaní I VJ-72 estado actual. .......................................................................................... 16 2.7Camajuaní Expreso VJ-129 Estado actual. ........................................................................... 17.

(8) ÍNDICE. 2.8 Comparación de ambos circuitos teniendo en cuenta diversos aspectos: ...................... 18 CAPÍTULO 3. PROPUESTAS DE MEJORA Y DISMINUCIÓN DE PÉRDIDAS A PARTIR DE DIVISION DE CIRCUITO Y CAMBIOS DE CALIBRE ............................................................ 19 3.1. Análisis de las variantes propuestas. ............................................................................... 19. 3.2 Camajuaní I (VJ-72) con división de circuito y cambio parcial de calibre primario y neutro. ........................................................................................................................................... 19 3.2 Camajuaní I (VJ-129) con división de circuito y cambio parcial de calibre primario y neutro. ........................................................................................................................................ 21 3.3. Proyecto de Conversión y Análisis Económico. ................................................................... 24. CONCLUSIONES................................................................................................................................ 32 RECOMENDACIONES ...................................................................................................................... 33 BIBLIOGRAFÍA ................................................................................................................................... 34 ANEXOS ............................................................................................................................................... 35 Anexo I Monolineal de los Circuitos VJ_72, VJ_73 y VJ_129 del poblado de Camajuani. ............................................................................................................................................................ 35 Anexo II Monolineal de los Circuitos VJ_72 y VJ_129 con la división realizada y VJ_73 del poblado de Camajuaní.................................................................................................................... 36. 8.

(9) INTRODUCCIÓN En la naturaleza existe un sinnúmero de recursos minerales imprescindibles para el hombre, pero cuesta encontrar energía eléctrica de manera aprovechable. El ejemplo más relevante y habitual de esta manifestación son las tormentas eléctricas de las cuales solo obtenemos daños materiales y a menudo humanos, y, a pesar de numerosos estudios no se haya la forma de poderla almacenar, por lo tanto, la generación de energía eléctrica, su consumo y almacenamiento es una actividad humana básica, ya que de esto depende la totalidad de la actividades del hombre. La generación de energía eléctrica de forma convencional no es compatible con el medio ambiente y son altamente costosas para la economía de un país y a mayor escala para aquellos países que no poseen fuentes de energía renovables. Es por eso que se pone el mayor empeño en los estudios de los sistemas eléctricos para lograr su máxima eficiencia con las menores pérdidas dando nuestro aporte a la economía del país. El objetivo de todo sistema eléctrico de potencia consiste en la producción de energía eléctrica en los centros de generación (centrales termoeléctricas, centrales hidroeléctricas, fotovoltaicas, eólicas, etc.) y su transmisión hasta los consumidores o clientes (industrias, hospitales, viviendas, etc.). Para lograr este objetivo con eficiencia y calidad es necesaria la inversión de capital, de complicados estudios y diseños todos ajustados a las normas internacionales y nacionales, mediante el empleo de materiales más eficientes y económicos que a la vez garantice un buen procedimiento de construcción y que garanticen también la operación adecuada para poder suministrar un servicio de energía de alta calidad y buena fiabilidad. En el sistema de potencia, la distribución, tiene gran importancia, pues es quien se encarga de hacer llegar la energía finalmente al cliente y es aquí donde se presentan la mayoría de las pérdidas técnicas, donde la calidad del servicio se deteriora y se ve afectado también por robos, fraudes y otras pérdidas no técnicas, es por esto que el sector eléctrico cubano le ha prestado gran atención en los últimos años. Para lo cual las empresas eléctricas de todo el país emprendieron una remodelación de la mayoría de las redes ya existentes, destinando gran cantidad de recursos, fuerza laboral y equipo técnico, apoyándose en programas y herramientas computacionales, para evaluar problemas y obtener buenas alternativas de soluciones fiables y económicas para el país. 1.

(10) La terea emprendida aún no termina, las empresas eléctricas tienen como principal objetivo el aumento de la eficiencia en el planeamiento, diseño, construcción y operación de las redes (con tendencia hacia la automatización). Con estas metas propuestas se espera alcanzar el más alto nivel de confiabilidad en la prestación del servicio y el menor número de interrupciones posibles. Por la importancia que presenta el sistema de distribución, se hace necesario realizar este análisis y estudio en el municipio de Camajuaní debido al alto valor de pérdidas eléctricas en el circuito VJ-72 de distribución de 4kV a causa del mal estado general de las líneas, altos niveles de corriente y presencia de calibres no adecuados con la carga existente, es la problemática que se desea abordar en el siguiente trabajo. El problema de investigación planteado es de carácter práctico y está encaminado a satisfacer una necesidad surgida en el municipio. En el decursar de la historia el hombre se ha apoyado de herramientas para facilitar su trabajo y alcanzar el actual desarrollo, los software computacionales forman parte de esas herramientas, tal es el caso del software Radial creado en la Universidad Central “Marta Abreu” de Las Villas, el cual permite evaluar de forma rápida y sobre bases científicamente justificadas las variables fundamentales que reflejan el comportamiento de estas redes de distribución. Contando entonces con esta magnífica herramienta podemos plantearnos la siguiente interrogante científica: ¿Cómo evaluar el estado de las variables de las redes de distribución del municipio Camajuaní con el software Radial a partir de datos disponibles y crear las condiciones para su posterior implementación práctica? Para dar respuesta a esta interrogante en el presente trabajo se planteó como Objetivo General el siguiente: Realizar un Estudio en el software Radial de los circuitos de distribución VJ-129 y VJ-72 de 4 kV del municipio Camajuaní en su estado actual a partir de las corridas por flujo de carga, con vistas a proponer mejoras y la reestructuración de la carga empleando el radial De este objetivo general se derivan los siguientes objetivos específicos: 1. Caracterizar los circuitos VJ-72 y VJ-129. 2. Hacer un Estudio en el software Radial 10.0 de ambos circuitos de distribución de 4kV, en su estado actual a partir de las corridas por flujo de carga. 3. Proponer variantes de mejora para reducir pérdidas a partir de cambios de calibre, división de circuito primario con balanceo de ambos circuitos de distribución. 2.

(11) CAPÍTULO 1.. GENERALIDADES SOBRE LAS REDES DE. DISTRIBUCIÓN. 1.1 Sistema de distribución. Un sistema eléctrico comprende la generación, la transmisión y la distribución, prácticamente en todo el mundo existe una separación en el estudio de estos posesos. Se trata la generación. y. la transmisión juntas y la distribución aparte, inclusive en las empresas. eléctricas de todo el mundo cada parte es atendida por gerencias diferentes y grupos de ingenieros especializados en cada una de estas ramas de la ingeniería eléctrica. Los dos campos se han especializado de una manera muy profunda, dando como resultado que es muy difícil tener. una persona que domine estas dos áreas del conocimiento a la vez.. También, en las escuelas de nivel superior en los planes de estudios se contemplan como materias diferentes. Por esta razón en la literatura técnica también se aborda la temática de redes de distribución de manera separada de los sistemas eléctricos de potencia.. 1.2 Importancia de las redes de distribución.. La función de las redes de distribución es tomar la energía eléctrica de la fuente y distribuirlas o entregarlas a los consumidores. La afectividad con que las redes de distribución realizan esta función. se. mide. en. términos. de. regulación. de. voltaje, continuidad. del. servicio,. flexibilidad, eficiencia y costo. El costo de las redes de distribución representa aproximadamente el 50% del costo del sistema eléctrico en su conjunto. Las tareas de la distribución son el diseño, construcción, operación y mantenimiento del sistema para poder brindar, al menor costo posible, un servicio eléctrico adecuado, en la actualidad y en un futuro próximo. Las redes de distribución presentan diferentes formas dependiendo de las exigencias de la carga a servir, pero sin importar la forma cuentan con varios principios comunes que 3.

(12) deben cumplir. Estas deben brindar servicio con un mínimo de variaciones del voltaje y frecuencia y un mínimo de interrupciones. Las interrupciones del servicio deben ser de corta. duración. y. afectar. al. menor número posible de consumidores. El costo total,. incluyendo construcción, operación y mantenimiento del sistema, debe ser lo más económico posible, en dependencia de la calidad del servicio requerido por la carga instalada. Es de vital importancia la flexibilidad del sistema para permitir cambios en las condiciones de carga con un mínimo de modificaciones y gastos. Lo anteriormente expuesto depende del diseño, construcción, mantenimiento y operación de las redes de distribución, para brindar a los consumidores un servicio eléctrico de calidad a un costo razonable.. 1.3 Partes componentes de un sistema de distribución.. Un sistema de distribución está compuesto fundamentalmente por: • Líneas de Subtransmisión. • Subestaciones de distribución. • Seccionalizadores y desconectivos (interruptores, cuchillas, drop out). • Alimentadores primarios. • Banco de capacitores. • Transformadores de distribución y Capacitores. • Alimentadores secundarios. • Alimentadores de servicio • Sistemas de protección y medición Líneas de subtransmisión: Son las líneas que partiendo de una fuente, planta o subestación van a alimentar subestaciones de distribución o industriales en las cuales el voltaje se reduce a los valores requeridos para el servicio de la industria o a los alimentadores de los circuitos de distribución. Sobre la base de esta definición pueden considerarse como de subtransmisión: . Las líneas que van desde las plantas a las subestaciones industriales. En este caso el voltaje de la línea puede ser desde 2,4 hasta 13,8 kV.. . Las líneas que van desde las subestaciones de enlace hasta la subestación industrial. Nivel de voltaje 34,5kV.. 4.

(13) . Las líneas que van desde la subestación de salida de la planta hasta una subestación de distribución (S.D.). Nivel de voltaje 34,5 KV.. En este análisis se está considerando las líneas de subtransmisión por el servicio que prestan y no por el nivel de voltaje de las mismas. Normalmente el voltaje de las líneas de subtransmisión es de 34,5 kV y en muchos casos se toma este nivel de voltaje para definir estas líneas, aunque esto no es lo correcto. Subestaciones de distribución: Se considera como de distribución las subestaciones que reciben las líneas de subtransmisión y reducen su voltaje a los valores normales en los circuitos de distribución desde 2,4 hasta 13,8 kV. Seccionalizadores y desconectivos: Son dispositivos que sirven para conectar y desconectar diversas partes de una instalación eléctrica, para efectuar maniobras de reparación o bien de mantenimiento y también de protección. Pueden mencionarse las NULEC, interruptores de aire, pasas by pass (drop out), cuchillas monopolares, entre otros. Alimentadores primarios: Son las líneas que saliendo de una subestación de distribución van a alimentar a los transformadores de distribución. Su valor de voltaje varía desde 2,4 hasta 13,8 kV. Aunque ya en nuestro país pueden considerarse las redes de 33Kv como alimentador primario debido la presencia transformadores 19.1Kv/120-240volt a partir de conversiones efectuadas. Transformadores de distribución: Son los transformadores destinados a reducir el voltaje de los valores usados en los circuitos de distribución primaria de 2,4 a 13,8 kV y 19.1kV, a los valores de utilización residenciales, bombeos e industrias. Banco de capacitores: Dispositivos para compensar reactivo en las líneas de distribución, logrando estabilidad en el voltaje en las mismas. Alimentadores secundarios: Son las líneas energizadas al voltaje secundario partiendo de los transformadores, que junto al conductor neutro distribuyen el servicio a los consumidores del área. Alimentadores de servicio: Son las líneas que partiendo de los alimentadores secundarios se extienden hasta los metros contadores de los consumidores, dígase acometidas, corridos de fachadas, conductores pretensados, entre otros. Sistemas de protección y medición: Son los instrumentos conectados a los consumidores, destinados a medición y protección, metros contadores y breakers.. 5.

(14) 1.4 Característica de las redes de distribución.. Las redes de distribución se caracterizan por presentar:  Topología Radial.  Razón R/X alta (líneas de resistencia comparables a la reactancia).  Múltiples conexiones (monofásicas, bifásicas, etc.).  Estructura lateral compleja  Cargas de distintas naturaleza  Líneas sin transposiciones.  Cargas distribuidas [3,4] Los sistemas de distribución son típicamente radiales, esto es, el flujo de potencia nace solo en un nodo. Este nodo principal se reconoce como la subestación, que alimenta al resto de la red. En la subestación se reduce la tensión del nivel de alta tensión (AT) al de media tensión (MT)[5,6]. La distribución se hace en el nivel de MT o en baja tensión (BT). Los clientes residenciales o comerciales se alimentan en BT los clientes industriales se alimentan en MT o en BT, según los requerimientos particulares de cada uno de ellos [4,5].. Figura 1.1: Red de distribución típica. En estos sistemas se pueden encontrar muchos tipos de conexiones: trifásicas, bifásicas o monofásicas. Aunque en MT predominan las redes trifásicas pueden encontrarse cargas bifásicas, especialmente en zonas rurales. Sin embargo es en BT donde se encuentran las más variadas conexiones, consecuencias de una mayoría de cargas residenciales de naturaleza 6.

(15) monofásica,. esto. provoca. desbalances. que. tratan. de. amortiguarse. repartiendo. equitativamente las cargas en las tres fases [3, 4, 5].. 1.5 Clasificación de las redes de distribución.. Los sistemas de distribución pueden clasificarse de diversas formas I. Por su tipo de construcción • Aéreas. • Soterradas. • Mixtas. II. Por el servicio que prestan: • Residenciales. • Industriales. • Comerciales. • Alumbrado. • Mixtas. III. Por la densidad de carga o tipo de área servida • Rurales. • Urbanas. • Mixta. IV. Por su configuración. • Radiales. • Lazo. • Red. V. Por su tipo de construcción. Redes de distribución aéreas: Se conocen como redes de distribución aéreas aquellas en las que los alimentadores primarios, los ramales, los transformadores, interruptores, seccionalizadores, etc.; están soportados por estructuras que los mantienen separados de tierra a la altura establecida por las normas. Redes de distribución soterradas: Son aquellas en las cuales los alimentadores primarios, ramales, transformadores y demás componentes; se hallan bajo tierra. Redes de distribución mixtas: Son aquellas en que partes de la red se encuentran 7.

(16) soterradas, mientras que en otras partes de la misma la distribución se realiza por líneas aéreas.. 1.6 Poe el servicio que prestan.. Atendiendo al servicio que prestan, las redes de distribución pueden clasificarse en residenciales, comerciales, industriales, de alumbrado y mixtas. Sus nombres respectivos indican el tipo de cargas a servir por dichas redes. Las características de estas cargas son diferentes y las mismas serán posteriormente consideradas en detalle. Las redes más comunes de las zonas urbanas son las tipos mixtas.. 1.7 Por la densidad de carga.. De acuerdo a la densidad de carga a servir las redes de distribución pueden clasificarse en urbanas, rurales y mixtas. No existe una definición que permita determinar cuándo un circuito deja de ser de distribución urbana y pasa a ser de distribución rural y viceversa. Esta definición depende del término densidad de carga, esto es, los kVA por kilómetros o los kVA por kilómetro cuadrado que solicita la carga a servir. Se define como distribución rural típica aquella que sirve una carga de 50 kVA o menos distribuida en una longitud de 2 a 3 Km y una distribución urbana típica aquella que sirva una carga de 2000 kVA/km. En los circuitos de distribución urbana se necesita tener mejor regulación de voltaje, mayor seguridad de la continuidad en el servicio y un por ciento de pérdidas menor que los circuitos rurales. En los circuitos de distribución rural normalmente el factor mecánico es el que determina el calibre del conductor, la regulación del voltaje y continuidad del servicio no son factores determinantes debido a que las características de las cargas permiten más flexibilidad. Característico de las líneas rurales es el uso de tramos mayores y postes más bajos debido a que la separación vertical permisible es menor y no existen circuitos de distribución secundarios, los cuales al estar separados 30 cm entre sí, limitan el tramo 8.

(17) permisible. En algunos casos, cuando es necesario extender circuitos de distribución secundarios en líneas rurales existentes, se instalan postes de menor altura para soportar circuitos secundarios solamente. Pueden instalarse también directamente en el poste si el número de conductores a instalar y la altura de los postes existentes lo permiten.. 1.8 Por su configuración.. Las redes más comunes utilizadas en distribución son las del tipo radial, aunque pueden ser de tipo radial, de lazo y malla. Las características de cada uno de estas redes son diferentes.. 1.9 Clasificación de las pérdidas de energía eléctrica.. En nuestro país la mayoría de la energía eléctrica se genera a partir de la quema de combustibles fósiles, ya sean centrales térmicas o grupos electrógenos agrupados en baterías para la generación distribuida. En mucha menor escala se genera empleando las fuentes renovables de energía. Pero como ningún sistema es 100 % eficiente, en el proceso de generación, transmisión y distribución para suministrarla a cada consumidor se producen pérdidas en una u otra medida. En este epígrafe no se tratarán las pérdidas en generación pues estas varían de acuerdo a la composición del sistema. Las pérdidas de energía eléctrica se pueden clasificar en dos grandes grupos según su origen: pérdidas técnicas y pérdidas no técnicas o comerciales, como uno de los objetivos de este trabajo es la reducción de las pérdidas técnicas en los circuitos de distribución a continuación se dedica un sub epígrafe a estas.. 9.

(18) 1.10 Pérdidas técnicas.. Las pérdidas técnicas se deben al estado y la ingeniería de las instalaciones eléctricas, dependen básicamente, del grado de optimización de la estructura del sistema eléctrico, y de las políticas de operación y mantenimiento. Se ocasionan en su mayoría por la transmisión de energía eléctrica por medio de conductores, transformadores y otros equipos del sistema de distribución (efecto Joule, pérdidas en el núcleo), así como por las ocasionadas en las líneas de transmisión por el efecto corona. El mejoramiento de las redes y la eliminación de las zonas de baja tensión eléctrica, es el centro de atención de la Revolución Energética. Las antes mencionadas se conocen como pérdidas técnicas y son inevitables. Estas son imposibles de eliminar completamente por ello cualquier medida que permita reducirlas representa un beneficio para la empresa y para la economía en general. Estas pueden subdividirse, a su vez, en correspondencia con el tipo y las causas de origen [2]. Según el tipo se puede considerar: 1) Pérdidas por transporte: . En las líneas de transmisión.. . En las líneas de subtransmisión.. . En los circuitos de distribución primaria.. . En los circuitos de distribución secundaria.. . En acometidas.. 2) Pérdidas por transformación: . En transformadores de transmisión-subtransmisión.. . En transformadores de subtransmisión-distribución. . En transformadores de distribución.. 3). Pérdidas en las mediciones:. Son las que se producen en los equipos y aparatos de medición, incluidas las pérdidas en los transformadores de medición cuando la medición sea indirecta. Según la causa de origen: 10.

(19) 1). Pérdidas por efecto corona: Estas son sólo consideradas en los niveles. de. voltaje elevados. 2). Pérdidas por efecto Joule. Las ocasionadas por el paso de la corriente a través del. conductor. 3). Pérdidas por corrientes parásitas o histéresis: Estas aparecen en los transformadores.. 1.11 Pérdidas de potencia (activa y reactiva), de energía y caídas de voltaje.. Dado que la potencia que manipula un circuito aislado es pequeña comparada con la de una línea de transmisión, el estudio de las redes de distribución no ha recibido la misma dedicación. que. el. de. otras. partes. o. secciones. que. conforman. los. sistemas. electroenergéticos como las plantas generadoras o las líneas de transmisión. Pasando por alto que en su conjunto, los circuitos de distribución constituyen un eslabón fundamental en la red eléctrica para hacer llegar la energía a todos los rincones del país. En consecuencia nos golpea las siguientes realidades: a) En las redes de distribución se acumulan inversiones que son superadas solo por las de las plantas generadoras. b) En ellas se producen las mayores pérdidas del sistema, lo que justifica ampliamente la dedicación rigurosa al tema. Con frecuencia en las redes de distribución, ocurren caídas de voltaje por debajo de los niveles establecidos, atentando esto contra de la calidad del servicio prestado a los clientes y disminuyendo la eficiencia del sistema de distribución.. 11.

(20) CAPÍTULO 2. ESTADO ACTUAL Y PÉRDIDAS EN LOS CIRCUITOS DE DISTRIBUCIÓN 72 Y 129 CAMAJUANÍ I, 4KV. 2.1 Características de subestaciones y circuitos de distribución del municipio de Camajuaní 4.16kV.. La caracterización de las subestaciones y los circuitos están dadas por varios criterios, que indican el nivel de carga que tienen que entregar a sus clientes, en comparación con la capacidad instalada en sus transformadores además de la descripción del tipo y distancia de sus conductores, que influyen significativamente en los niveles de pérdidas eléctricas. Es necesario conocer si presenta algún banco de capacitores conectado y sus correspondientes capacidades. El desbalance de potencia que circula entre las fases de una línea es importante conocerlo, ya que se puede evitar sobrecargar una fase, teniendo subcargada otra, influyendo positivamente en la magnitud de las pérdidas y de los voltajes y creando disparos indeseados del NULEC.. 2.2 Subestación Camajuaní I.. La subestación Camajuaní I está ubicada en la parte noroeste de la ciudad, en la calle Andrés Cuevas, entre Pedro Valdés y Fábrica de Arados. Presta servicios a dos circuitos de distribución, el VJ_72 y el VJ_129. En dicha subestación existe instalado un transformador de 4000kVA, con una relación de transformación de 33/4.16 kV. El circuito VJ_72 es el más grande del municipio, cuenta con carga predominantemente residencial, en su horario pico demanda una potencia de 2750 kVA, mientras el circuito VJ_129, presenta mayormente carga industrial, en su hora de máxima demanda presenta una potencia de 520 kVA. Seguidamente se muestra en la figura 2.1 el diagrama de conexión de esta subestación. 12.

(21) Figura 2.1: Diagrama monolineal subestación Camajuaní I.. 2.3 La utilización del software Radial 10.0 como pieza fundamental en el estudio del municipio de Camajuaní.. Para realizar el estudio de flujo de carga de estos circuitos se utiliza el software Radial en su versión 10.0.. 13.

(22) Radial es un software realizado en el Centro de Estudios Electroenergéticos de la Facultad de Ingeniería Eléctrica en la Universidad Central de Las Villas, especializado para el análisis de los circuitos radiales de distribución primaria y subtransmisión que permite calcular: . Flujos de carga.. . Estado de carga en los transformadores de distribución.. . Ubicación y selección óptima de capacitores.. . Corto circuitos.. . Coordinación de protecciones.. Para poder realizar en uso eficiente del Radial fue imprescindible la actualización de sus bibliotecas conociendo detalladamente el estado en que se encontraban las cargas y circuitos localizados en la zona de nuestro estudio, lo que es fundamental en la programación del futuro desarrollo del sistema garantizando estabilidad y fiabilidad, se tuvo en cuenta las lecturas de los interruptores tipo Nulec para la obtención de datos como la potencia activa (P), reactiva (Q), aparente (S), factor de potencia (fp), corriente (I) y voltaje (V), obteniendo como resultado los gráficos durante un período determinado ya que el comportamiento de la energía demandada es muy inestable durante el día. Para la puesta en marcha de este software se tuvieron primeramente que realizar varias observaciones como fueron: - La familiarización con la red de distribución de este municipio, la actualización de calibre de conductores, tipos de transformadores, sus ubicaciones y capacidades demandadas e instaladas por lo que fue necesario realizar la actualización de estos circuitos. - La familiarización, interpretación y actualización de los monolineales pertenecientes a este municipio. - Actualización de las características de cargas con la ayuda de las lecturas realizadas a los interruptores Nulec. - Actualización de las bibliotecas y ficheros para el Radial 10.0 con los datos obtenidos según las cargas, tipo y distancia de los conductores.. 14.

(23) 2.4 Circuito VJ-72 Camajuaní I. El tronco de este circuito se extiende a lo largo de la calle Andrés Cuevas, hasta su intersección con la calle Camilo Cienfuegos, sus ramales ocupan la mayor área céntrica de la ciudad, por lo que abastece la mayoría de los centros laborales, tiendas de recaudación de divisas, panaderías etc. Cuenta con un total de 76 bancos de transformadores, que equivalen a 3.5 MVA instalados, a través de 8.4 km de conductores. El factor de potencia del circuito es de 0.94. El tronco de este circuito hasta el nodo principal donde seccionaliza con las Cuchillas H-0102, H-0103 y V-978 tiene conductor aluminio 150 mm2. A partir de las cuchillas se realiza la distribución hacia el centro, norte y sur respectivamente, teniendo sus troncos en Andrés Cuevas, Camilo Cienfuegos, Ave. Independencia, Santa Teresa y Lino Pérez, que con la excepción de Andrés Cuevas que presenta conductor Cu 2/0 y Lino Pérez con Al AAAC 78mm, el resto presenta Cu #6 y Cu #4 en mal estado y con niveles de corriente no acorde a estos calibres. En el Anexo #1 se muestra el monolineal correspondiente a este circuito.. 2.5 Circuito VJ_129. Este circuito fue construido para alimentar fundamentalmente a determinadas industrias existentes en esta área de la ciudad, como la Planta Álamos, Fábrica de Hielo y Ron ¨Combinado Cubanacán¨ y la Fábrica de Arados ¨Anastasio Cárdenas¨, por lo que lo define con carga industrial. Se encuentra ubicado en la zona comprendida entre las calles Dagoberto Cubelas, Pedro Valdés y Andrés Cuevas. Cuenta con un total de 8 bancos de transformadores que equivalen a 1.13 MVA instalados, a través de 1.3 km de conductor primario. El factor de potencia del circuito promedia 0.9 No cuenta con bancos de capacitores, todos sus conductores son mayormente Cu #6. El Anexo # 1 muestra el monolineal de este circuito.. 15.

(24) 2.6 Camajuaní I VJ-72 estado actual.. En la figura 2.5 se muestra el resultado actual a partir de corrida en Radial del circuito VJ-72, resaltando el alto valor de corrientes por fase y pérdidas eléctricas.. Figura 2.5 Resultado del flujo de carga trifásico del circuito VJ_72 estado actual.. Tabla 2.1: Corrientes en los principales nodos del circuito 72 actual.. Nodos 0 17. Circuito 72 actual Corriente por fase Ia Ib Ic 403,75 365,95 324,47 402,75 278,95 292,73. In 55,6 196,12. Puede apreciarse los altos valores de corrientes en barras y nodos, esto es debido a la gran carga que alimenta este circuito y su mal estado técnico, esto provoca altos valores de pérdidas eléctricas y que las cuchillas duren poco tiempo.. 16.

(25) 2.7Camajuaní Expreso VJ-129 Estado actual.. La siguiente refleja los resultados del flujo de carga obtenidos para el circuito VJ-129 en el estado actual.. Figura 2.7 Resultado del flujo de carga trifásico del circuito VJ_129 estado actual.. Tabla 2.2: Corrientes en los principales nodos del circuito 129 actual.. Nodos 1 13. Circuito 129 actual Corriente por fase Ia Ib Ic 212,43 165,78 160,32 117,17 73,13 79. 17. In 43,57 40,12.

(26) 2.8 Comparación de ambos circuitos teniendo en cuenta diversos aspectos: Tabla 2.1: Comparación de los resultados.. Circuito. Bancos de transformadores. KVA. Clientes. Distancia (km). Facturación. VJ-72. 74. 3694,5. 3374. 7,6. 804,378. VJ-129 (Expreso). 15. 1559. 708. 2,8. 196,946. (MW/H). Tabla 2.2: Comparación de los resultados.. ∆P (kW) Circuito Demanda Transformadores Líneas Cu Fe VJ-72 2305 28 15 134 VJ-129 1039 19 5 10. Total 177 34. ∆E (kWh/día) Transformadores KV fase Líneas Total Cu Fe min 259 352 1164 1775 2,05 187 111 134 432 2,37. Los datos expuestos en las dos tablas anteriores, así como en las corridas de flujo trifásico de carga muestran la superioridad de pérdidas y carga instalada en el circuito VJ-72 con respecto al VJ-129, destacando subcargado este último teniendo en cuenta su estado técnico y su capacidad para la prestación de servicio y sobrecargado el circuito 72. De ahí la necesidad de realizar la división de circuito y pasar carga desde el VJ-72 al VJ-129 preparando las condiciones técnicas a partir de un proyecto de rehabilitación que incluye en la restructuración del 129, cambio de aislamiento, postes, herrajes y sobre todo un conductor primario y neutro del sistema. En el próximo capítulo se realizan los cálculos y las corridas para un futuro funcionamiento a partir de la ejecución de este proyecto por el personal técnico de redes del municipio.. 18.

(27) CAPÍTULO 3. PROPUESTAS DE MEJORA Y DISMINUCIÓN DE PÉRDIDAS A PARTIR DE DIVISION DE CIRCUITO Y CAMBIOS DE CALIBRE. 3.1 Análisis de las variantes propuestas. El planteamiento de variantes que den solución a los problemas de pérdidas de cada circuito en particular, resulta un paso definitivo en la culminación de este trabajo. Las variantes propuestas tienen estrecha relación con las características particulares de cada circuito, estas variantes pueden ser consideradas a corto, mediano y largo plazo.. 3.2 Camajuaní I (VJ-72) con división de circuito y cambio parcial de calibre primario y neutro. En el circuito VJ-72 se suman las cargas de los transformadores JB-0013 y JB-0517, en un ramal que se ubica en la calle Brito, entre las calles Andrés Cuevas y Dagoberto Cubela, con una longitud de 330 m de conductor Aluminio Anaheim AAAC/2/0 (78mm2) para la fase B y para el neutro Cobre 2/0. También se pasan las cargas que seguían al banco de capacitores JC-0002 ubicado en la esquine de calle Independencia y Dagoberto Cubela al circuito VJ-129 (Ver anexo # 2). Al ejecutar las corridas en el paquete Radial, bajo estas nuevas condiciones, las pérdidas y energía disminuyeron a 65kW y 796kW.h/día respectivamente, el porciento de pérdidas disminuyó a 4% y el de energía a 3%.. 19.

(28) Figura 3.1 Flujo de carga trifásico del circuito VJ-72 con división de circuito Tabla 3.1: Corrientes en los principales nodos del circuito 72 dividido.. Nodos 0 17. Circuito 72 dividido Corriente por fase Ia Ib Ic 180,44 357,28 227,67 179,4 232,83 195,96. In 156,35 54,82. La siguiente tabla compara los resultados generales obtenidos para el circuito VJ-72 en su estado actual y luego de las variantes de mejoras a partir de la división de circuito. En la tabla se puede observar el ahorro que se obtiene con este circuito. Tabla 3.2: Comparación de resultados circuito VJ-72. Circuito VJ-72 ∆P (kW) ∆E (kWh/día) Estado Transformadores Transformadores Líneas Total Líneas Total Cu Fe Cu Fe Actual 28 15 134 177 259 352 1164 1775 Dividido 18 11 36 65 181 257 358 796 Ahorro 10 4 98 112 78 95 806 979. 20. KV fase min 2.05 2.05.

(29) 3.2 Camajuaní I (VJ-129) con división de circuito y cambio parcial de calibre primario y neutro. El circuito VJ_129 es el más pequeño de los circuitos de distribución de 4KV del municipio y cuenta con el mejor estado técnico del mismo. El nuevo tronco de este circuito sale desde la subestación Camajuaní I por la calle Egido hasta intersectar con la calle Dagoberto Cubela y se extiende por esta a ambos lados de esa intersección desde el Motel La Cañada “Piscina” hasta la calle Valeriano López, todo con conductor Aluminio Anaheim AAAC (158mm2) en las fases y neutro AAAC 78mm2, donde conecta luego del banco de transformadores JB-0674 con la parte que se eliminó del circuito 72 en la intersección de las calles Valeriano López y Lino Pérez [anexo # 2].. Figura 3.5 Flujo de carga trifásico del circuito VJ-129 con división de circuito. 21.

(30) Tabla 3.3: Corrientes en los principales nodos del circuito 72 dividido.. Nodos 1 24. Circuito 129 dividido Corriente por fase Ia Ib Ic 258,31 164,06 190,35 99,35 164,06 190,32. In 106,04 82,7. Tabla 3.4: Comparación de resultados circuito VJ-129 dividido.. Circuito VJ-129 Estado Actual Dividido Aumento. ∆P (kW) ∆E (kWh/día) Transformadores Transformadores KV fase Líneas Total Líneas Total min Cu Fe Cu Fe 19 5 10 34 187 111 134 432 2.37 22 9 18 49 253 206 450 909 2.37 3 4 8 15 66 95 316 477. Las pérdidas de este circuito son mayores con respecto a los resultados obtenidos de los estados actuales y el porciento de pérdidas se incrementó de un 3% a 4%, puesto que se le adicionó gran cantidad de carga proveniente del circuito VJ-72. Pero con las mejoras propuestas y los conductores adecuados las ventajas en el funcionamiento de esta subestación y de los interruptores NULEC serían múltiples en cuanto a estabilidad y fiabilidad de ambos circuitos. Las pérdidas del circuito VJ -72 disminuyen considerablemente con la división de circuito y aunque las del VJ-129 aumentan a raíz del traspaso de carga, pero importante: Las pérdidas en conjunto de ambos circuitos disminuyen luego de la división con respecto a su estado actual. Así lo demuestran los resultados de la siguiente tabla: Tabla 3.2: Comparación de resultados de pérdidas eléctricas de ambos circuitos luego de la división.. Estado Actual Dividido Aumento. Suma de las pérdidas del circuito 72 y 129 ∆P (kW) ∆E (kWh/día) Transformadores Transformadores Líneas Total Líneas Cu Fe Cu Fe 47 20 144 211 446 463 1298 40 20 54 114 434 463 808 37 0 90 97 12 0 490. 22. Total 2207 1705 502.

(31) Actualmente el municipio de Camajuaní tiene un aproximado de 1250MWh mensuales que significan el 17.8% de las pérdidas técnica-comerciales del municipio, luego si hacemos un cálculo para conocer que disminución brinda este estudio a las pérdidas del municipio:. 15.06 MWh (mes) *100  1.2048% 1250 MWh (mes) Con la realización de este proyecto se disminuirían en 1.2048 % las pérdidas en el municipio.. 23.

(32) CONCLUSIONES Y RECOMENDACIONES. 3.3. 24. Proyecto de Conversión y Análisis Económico.. 3.3.1 Entrada de datos.. ENTRADA DE DATOS: PEI de SUBEST. PEI de LINEA PEI de MEDICION. PRELIMINAR:. CONTRATO NUMERO:. INVERSION :. Proyecto de División de Circuito Primario VJ-72 Camajuaní 4kV. DIRECCION: MUNICIPIO:. Poblado de Camajuaní Camajuaní. PROGRAMA DE INVERSIONES. PROVINCIA:. VC. REHABILITACION LINEAS y S/E 33 kV y MENORES. TITULO MEDIO BASICO: TITULO DE LA OBRA:. Proyecto de División de Circuito Primario VJ-72 Camajuaní 4kV CONSUMIDOR Residenc : ial. LOCALIDAD:. Camajuaní. ACT. ECON.. SERV.ELECT.. SECTOR:. Residenc ial. ORGANISMO:. MINEM. VOLTAJE:. 4,16kV. DESCRIPCION DE LA OBRA:. Cambio de Postes Primarios Cambio de 24.

(33) CONCLUSIONES Y RECOMENDACIONES. 25 Aislamiento Cambio de Calibre Primario y neutro sistema División de Cto Primario Balanceo de Cto Primario. SUBESTACION. Camaj I. PREPARADO POR:. Yulier Ortuño Borroto. Camajua ní. O.B.E: Proyectist a. FECHA: KM PRIM.. KM LINEA 33 Kv. 11/06/20 18. 1640. KM SECUND. PROGRAMA NOTA:. División del Circuto Primario VJ-72 4kV de Camajuaní Cambio de Postes Primarios y Aislamiento Cambio de Calibre Primario y neutro sistema Balanceo de Cto Primario. 3.3.2 Modelo de presupuesto.. 25.

(34) CONCLUSIONES Y RECOMENDACIONES. 26. OBEP Organizacón Bàsica Elèctrica Provincial Direcciòn: Finca Ancora entre carretera Subplanta y Fàbrica Pienso Telefono: 209104 UEB INVERSIONES. BIENES Y SERVICIOS A FINANCIAR. PRELIMINRAR: 0 PEI: FECHA: 11/06/2018. INVERSION :. Proyecto de División de Circuito Primario VJ-72 Camajuaní 4kV. DIRECCION :. Poblado de Camajuaní. MUNICIPIO :. Camajuaní. PROVINCIA :. OBJETO DE PAGO. VILLA CLARA. FINANCIAMIENTO CUC. Costo de los Materiales según Listado. 4326,73. adjunto de Proyecto Total de la Inversión para el Servicio Eléctrico. 4326,73. Descripción Trabajo a Realizar : Cambio de Postes Primarios Cambio de Aislamiento Cambio de Calibre Primario y neutro sistema División de Cto Primario Balanceo de Cto Primario 0. Este Proyecto solo incluye el Costo de los Materiales y esta Exenta del NOTA:. División del Circuto Primario VJ-72 4kV de Camajuaní Cambio de Postes Primarios y Aislamiento Cambio de Calibre Primario y neutro sistema Balanceo de Cto Primario. Nota: CADUCA A LOS 6 MESES APARTIR DE LA FECHA DE ENTREGA AL CLIENTE,. FECHA ENTREGA FACTURA:. PRESTATARIO. PROYECTISTA. PREPARADO POR:. J´ Grupo CLIENTE. Acuse de Recibo. 26. Nombre y Apellidos Cliente, Cargo y Grados Militar.

(35) CONCLUSIONES Y RECOMENDACIONES. 27. 3.33 PEI líneas.. PRELIMINAR:. Modelo 833 - 0034. MINISTERIO DE LA INDUSTRIA BASICA UNION ELECTRICA OBE VILLACLARA. P.E.I:. UEB INVERSIONES. PROGRAMA DE INVERSIONES PRESUPUESTO PARA EJECUCION DE INVERSIONES TITULO DEL MEDIO BASICO. Titulo de la obra especifica y localidad : Camajuaní RESUMEN DE COSTO ESTIMADO 1. Materiales. 2. Salario Otros. 3. Vac. Acumuladas. 4. Seg. Social. 5. Gasto dieta. 6. Transporte. 7. Costo Combustible. 8. Gasto Tec.adm.. 9. Impuesto Nomina. DETALLE COMERCIAL. 10 Otros Gastos 11 Total costo Estimado 12 Materiales Equipos 13 Salario Equipos 14 Vac. Acumuladas equipos 15 Seg. Social equipos 16 Gasto dieta equipos 17 Transporte equipos 18 Costo Combustible equipos 19 Gasto Tec.adm. Equipos 20 Impuesto Nomina 21 Otros Gastos 22 Equipos Inst. 23 Total costo Estimado equipos 25 Costo Total Pres. 26 Valor según plan. 15796,26 1406,30 127,83 0,00 0,00 369,90 47,77 177,48. 20. Consumidor. 21. Actividad Econ.. 22. Sector. 23. Organismo. 24. Carga act.. 25. Max Dem Actual. 26. 0,00 0,00 17925,55 8297,98 0,00 0,00 0,00 0,00 0,00 0,00 82,98 0,00 0,00 0,00 8380,96 26306,51 17925,55. 27. Est. Max. Dem. Necesaria Max. Dem. Posible dentro de _______ años. 28. Voltaje. 29. Condicion del Contrato. Residencial SERV.ELECT. Residencial MINEM. 4,16kV. Retiro de medios basicos 15. Valor del M.B. Que se retira. 16. Depreciación acumulada. 17. Material Recuperado. 18. Costo de Remoción. 19. Valor residual. 0,00 0,00 0,00. Retiro de medios basicos 15. Valor del M.B. Que se retira. 0,00 0,00. 16 Depreciación acumulada 17 Material Recuperado 18 Costo de Remoción. 0,00. 19 Valor residual N. LINEA 33 KV. 0. Linea 13,2 kV. 1640. N. LINEA SECUND.. 0. DESCRIPCION DE LA OBRA : Cambio de Postes Primarios Cambio de Aislamiento Cambio de Calibre Primario y neutro sistema División de Cto Primario. Yulier Ortuño Borroto CARGO:. Proyectista. FIRMA :_______________. VERIFICADO POR:. Darisleidys Benavides Veitia CARGO:. Verificador. FIRMA :_______________. APROBADO POR:. Aramis Haddad Hernández CARGO:. Esp. Inversiones FIRMA :_______________. AUTORIZADO POR:. Yunier Montes de Oca CARGO:. Dir. Inversiones. PREPARADO POR:. FIRMA :_______________. D___ M___ A_______. D___ M___ A_______. .. 27.

(36) CONCLUSIONES Y RECOMENDACIONES. 28. 3.3.4 Gastos de materiales.. PREL PEI. MATERIALES de LINEA PROY. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1. DESCRIPCION DEL MATERIAL Poste de Hormigon 35` Poste de Madera 35` Poste de Madera 40` Cruceta H.G. 2450 mm 8` Aislador de tension para cable tensor Aislador Pedestal Polimero 23 kv Aislador Polea , 600 v Pasador de Percha solo Percha Rack sin Pasador Aislador Suspensión Polímero 15 kv modelo PDI-15¨Ohio Brass¨ Cable de acero 9,1 mm galvanizado para tensor Tirantes plano 32¨ Grampa de remate tipo caracol Eslabón socket y ojo de acero mod. 50/N Eslabón gancho y bola de acero mod. 21/N Elemento preformado para cable tensor de 8,4 mm, modelo GDE-2106 Muerto de hormigón para ancla Cable AAAC (158 mm) Cable AAAC (Anaheim) 2/0 (78.75 mm) Cable de cobre duro, desn. Nro.: 2 Angular de remate Tornillo de Maq. 1/2"x11/2" Tornillo de Maq. 1/2"x12" Tornillo de Maq. 5/8"x10" Tornillo de Maq. 5/8"x12" Tornillo de Maq. 5/8"x14" Tornillo Espárrago 5/8"x12". 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 PROY. DESCRIPCION DEL EQUIPO 1 1 1 1. CANT 2 2 2 16. 3 50 40 40 40. 0 0. U.M. P/Unid. CUC IMPTE CUC U 124,47 248,95 U 9,13 18,26 U 3,56 7,12 U 0,55 8,77 U 1,08 3,24 U 21,07 1053,50 U 0,28 11,08 U 0,00 0,00 U 0,00 0,00. P/Unid. MN 123,10 387,55 335,36 33,89 0,55 5,65 0,01 1,20 3,51. IMPTE MN 246,20 775,10 670,72 542,23 1,64 282,50 0,58 48,00 140,20. 9. U. 19,33. 173,98. 3,77. 33,96. 22,6 32 9 9 9. Kg U U U U. 1,21 5,05 9,17 15,71 8,07. 27,40 161,54 82,53 141,39 72,63. 0,66 0,00 0,61 2,44 0,50. 14,96 0,13 5,49 22,00 4,50. 12 3 1380,12 374,45 500,2 9 40 32 16 64 6 6. U U Kg Kg Kg U U U U U U U. 2,42 4,43 0,00 4,16 1,13 0,00 0,85 0,85 0,00 1,15 1,40 1,77. 29,04 13,28 0,00 1557,56 563,23 0,00 33,82 27,06 0,00 73,36 8,42 10,59. 0,35 6,84 3,36 1,09 6,85 4,14 0,22 0,22 2,56 1,19 0,22 0,21. 4,22 20,53 4640,52 408,90 3424,42 37,22 8,93 7,14 40,88 75,97 1,32 1,24. 1 SUBTOTAL POR MONEDA 1 SUBTOTAL PRESUPUESTO. 4326,73 15796,26. CANT. U.M. P/Unid. CUC IMPTE CUC 1 SUBTOTAL POR MONEDA 0,00. SUBTOTAL PRESUPUESTO. 28. 11469,53. 0,00. P/Unid. MN. IMPTE MN 0,00.

(37) CONCLUSIONES Y RECOMENDACIONES. 29. 3.3.5 Salario, dieta, días brigada de línea.. Tasa Tiempo Brigada en una Hora. 10,17. 81,37. Tasa Tiempo. CATALOGO DE NORMA DE CONSTRUCCIÓN Y MANTENIMIENTO DE REDES ELÉCTRICAS. . Código Norma. Actividades 1002 Inspección diaria Planificación y llenado del permiso de seguridad 1004 PERMISOS DE TRABAJOS 1005 Vía Libre. 1003. Tiempo de Cantidad en tiempo en 8 horas Minutos Brigada Nuevo (Horas) 10 0,1667 48,00. UM. C/U. Valor en $ por actividad Nuevo. Cant a ejecutar. Importe a pagar. Total de horas. 1,70. 18. 30,51. 3,00. 18 10 10. 15,26 16,95 16,95. 1,50 1,67 1,67. 24. 30,51. 3,00. 24. 30,51. 3,00. 8. 2,71. 0,27. 8. 2,71. 0,27. 10. 16,95. 1,67. 10. 16,95. 1,67. 10. 16,95. 1,67. C/U. 5. 0,0833. 96,00. 0,85. C/U C/U. 10 10. 0,1667 0,1667. 48,00 48,00. 1,70 1,70. 1006 Abrir drop-out o cuchilla (juego). C/U. 7,5. 0,125. 64,00. 1,27. 1007 Cerrar drop-out o cuchilla (juego). C/U. 7,5. 0,125. 64,00. 1,27. 1010 Abrir interruptor automático (Nulec). C/U. 2. 0,0333. 240,00. 0,34. 1011 Cerrar interruptor automático (Nulec). C/U. 2. 0,0333. 240,00. 0,34. juego. 10. 0,1667. 48,00. 1,70. juego. 10. 0,1667. 48,00. 1,70. Instalación o retiro de Protección secundaria 1017 en líneas energizadas. C/U. 10. 0,1667. 48,00. 1,70. 1021 Recorrido por carretera. Km.. 1. 0,0167. 480,00. 0,17. 1043 En tierra y piedra 1049 En tierra y piedra. C/U C/U. 120 210. 2 3,5. 4,00 2,29. 20,34 35,60. 200 6 2. 33,91 122,06 71,20. 3,33 12,00 7,00. 1073 En tierra y piedra. C/U. 220. 3,6667. 2,18. 37,30. 3. 111,89. 11,00. 1076 De poste. C/U. 10. 0,1667. 48,00. 1,70. 8. 13,56. 1,33. 1077 De ancla. C/U. 11. 0,1833. 43,64. 1,86. 3. 5,59. 0,55. 1094 De 150 Centímetro. C/U. 30. 0,5. 16,00. 5,09. 3. 15,26. 1,50. C/U. 20. 0,3333. 24,00. 3,39. 3. 10,17. 1,00. C/U. 20. 0,3333. 24,00. 3,39. 3. 10,17. 1,00. Km.. 2. 0,0333. 240,00. 0,34. 16. 5,42. 0,53. 1131 De hormigón. C/U. 25. 0,4167. 19,20. 4,24. 2. 8,48. 0,83. 1132 De madera hasta 45 pie. C/U. 20. 0,3333. 24,00. 3,39. Pino crosetado de ½. C/Hueco. 3. 0,05. 160,00. 0,51. Madera dura de 5/8 Destupir columna. C/Hueco C/Colum. 15 2. 0,25 0,0333. 32,00 240,00. 2,54 0,34. 6 4 12 2. 20,34 2,03 30,51 0,68. 2,00 0,20 3,00 0,07. C/U. 42. 0,7. 11,43. 7,12. 4. 28,48. 2,80. 32 5 3 5. 27,12 12,71 17,29 21,19. 2,67 1,25 1,70 2,08. 3380. 88,15. 8,67. 3180 60 60 3380 3180 120. 107,82 45,77 76,29 42,97 80,86 12,21. 10,60 4,50 7,50 4,23 7,95 1,20. 1014. Pasar cadena de protección e Instalar equipo de tierra. 1015 Retirar cadena de protección y equipo de tierra. 1102. Construir tensores con preformado y aislador de tensión. 1106 Con preformada 1121. 1161 1162 1164 1183. Traslado de postes del almacén a la obra con carro pluma (viajes).. Retirar poste de hormigón o madera mecanizado en la ciudad. 1193 Arbolar postes para línea secundaria 1205 1215 1245 1506. Línea 3ø Estructura tipo "A" Línea 3ø Estructura tipo "E" Línea 3ø Estructura tipo "A". Aluminio 78 Mm. y Cu 2 1 Ø urbano manual. Cant. Percha/pos te C/Est C/Est C/Est. 5. 0,0833. 96,00. 0,85. 15 34 25. 0,25 0,5667 0,4167. 32,00 14,12 19,20. 2,54 5,76 4,24. m.. 0,1538. 0,0026. 3120,00. 0,03. 0,2. 0,0033. 2400,00. 0,03. 0,075 0,125 0,0013 0,0025 0,01. 106,67 64,00 6400,00 3200,00 800,00. 0,76 1,27 0,0127 0,0254 0,10. 1508 Aluminio mayor (>) 100 Mm. y Cu 1 Ø urbano manual. m.. Aluminio de 78 Mm. Aluminio de 150 Mm. Aluminio de 78mm y cobre 1/0 y 2/0 Aluminio de 150mm Hasta 33 KV.. C/U C/U m. m. C/U. 4,5 7,5 0,075 0,15 0,6. 1557 Hasta 33 KV.. C/U. 3. 0,05. 160,00. 0,51. 120. 61,03. 6,00. 1601 Distribución secundaria. C/U. 8. 0,1333. 60,00. 1,36. 6. 8,14. 0,80. Distribución primaria. C/U. 10. 0,1667. 48,00. 1,70. Con Con Con Con. C/U C/U C/U C/U. 30 26 40 40. 0,5 0,4333 0,6667 0,6667. 16,00 18,46 12,00 12,00. 5,09 4,41 6,78 6,78. 9 3 6 3 6. 15,26 15,26 26,45 20,34 40,69. 1,50 1,50 2,60 2,00 4,00. 1522 1524 1530 1532 1551. 1602 1623 1625 1637 1640. cable cable cable cable. de aluminio de 78 Mm. o cobre 4 nro 1/0mm de aluminio de 78 Mm. o cobre 4 de cobre nro 1/0. 29.

(38) CONCLUSIONES Y RECOMENDACIONES. 30. 1406,30 138,26 17,28. TOTAL PRESUPUESTO DE SALARIO TOTAL HORAS BRIGADAS TOTAL DIAS BRIGADAS. CANTIDAD DE TRABAJADORES. CALCULO DE DIETAS CANTIDAD DESAYUNO ALMUERZOCOMIDAHOSPEDAJE TOTAL DE DIAS 2,00 3,50 10 20,00 0,00. NOTA: Para el calculo de las dietas se pone un 1 debajo de las tarifas de desayuno, almuerso, comida y. Brigada de líneas Categoría. Cantidad Salario. Liniero Eléctrico Especializado Liniero Eléctrico Especializado Liniero Eléctrico. 1 2 2. Escala 315,00 260,00 250,00. Perfecc.. C.L.A. Total. 75,00 75,00 75,00. 45,74 45,74 45,74. 435,74 761,48 741,48. Salario Brigada Tarifa Horaria Colectiva Para 8 Horas. 1938,70 10,17 81,37. 3.3.6 Cálculo de combustible y tarifa horaria.. Indice Indice Consumo Tipo de Vehículo Marca Chapa Comb Ubicación Consumo X horas de trabajo Camión Toimil ZIL-131 B149402 D Camajuaní 3,14 4 TOTAL. 30. Cant Km Tarifa horaria de Comb a Costo Importe Importe Recorr uso transporte Hora Utilizar Comb Comb idos s MN CUC MN CUC 200 30 63,69 0,75 47,77 12,33 3,45 369,90 103,50 200 63,69 47,77 0,00 0,00 369,90.

(39) CONCLUSIONES Y RECOMENDACIONES. 31. 3.3.7 Orden de trabajo.. ORDEN DE TRABAJO - COMERCIAL. MATERIALES. Cant.. Importe. Extraido por: Aprobado por:. Equipo a Reparar Tipo. Marca. Modelo. No. Transferirse los Gastos A:. Centro de Costo. Cuenta. Dsescripción del Trabajo Solicitado. Proyecto de División de Circuito Primario VJ-72 Camajuaní 4kV 0 Fecha de Entrada Día -- Mes -- Año 08/06/2018. Control de Calidad Ordenado por Ing. Aramis Haddad Hernández. No. Orden. Operaciones Realizadas. 1 2 3. ESTUDIO PROYECTO PRESUPUESTO. Costo Materiales Mano de Obra Vacaciones Seguridad Social Gasto Personal Transporte Otros Gastos Total Fecha de Comienzo Día -- Mes -- Año 08/06/2018. Ordenado por. Ing. Aramis Haddad Hernández. NOMBRE Y APELLIDOS TARIFA HORARIA 1 JOSE MOREIRA 2,256 2 ISRAEL RODRIGUEZ 2,256 3 RONNY PRIETO 1,731 4 ARAMIS RUIZ 2,466 5 BRIANNY PARLÁ 2,256 6 JEFE TECNICO MUNICIPIO 2,481 TECNICO 7 B REDES Y SISTEMA 2,256 TECNICO 8 C REDES Y SISTEMA 2,046 9 10 TOTAL. PREL: 0,00. Fecha de Salida Aprobado por Día -- Mes -- Año 11/06/2018 Día. TECNICO B REDES Y. No. Del Tiemp. Real Trabajo (hr). 7 8 11. 3 2 2. Estimad. Real. No. Total Tra 1 2 3 4 5 6 7 8 9 # # # # # # # # # # # 21 # 23 # 25 # 27 # # # 31 Horas 1 0 2 0 3 0 4 0 5 0 6 3 2 2 7 7 0 8 0 9 0 10 0. 20,53 1,87. Fecha de Terminación Día -- Mes -- Año 11/06/2018. 22,40 Aprobasdo Notas: por. SALARIOSALARIO + 30 % 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 15,79 20,53 0,00 0,00 0,00 0,00 0,00 0,00 15,79 20,53. 31.

(40) CONCLUSIONES Y RECOMENDACIONES. 32. CONCLUSIONES Con la realización de este trabajo quedó demostrada la necesidad de reestructurar los circuitos 72 y 129. La división del circuito 72 da un gran aporte a la disminución de pérdidas eléctricas, con un ahorro diario de 502 KWh/día, lo que significa una disminución del 1,2048 % a las pérdidas totales del municipio. Además se hace disminuir las interrupciones en la prestación de servicio a causa de disparos indeseados por sobrecorriente en el pico en el Nulec del circuito 72. Se eliminan así condiciones inseguras de postes y calibres inadecuados. El costo de presupuesto es de $ 26306,51 MN, valor poco elevado para un proyecto de rehabilitación primaria y los días brigadas se enmarcan en un período de aproximadamente 18 días.. 32.

(41) CONCLUSIONES Y RECOMENDACIONES. 33. RECOMENDACIONES. 1- Extender este estudio a otras redes de distribución 4kV de la provincia de Villa Clara. 2- Proponer el Proyecto a la UEB de Inversiones para su aprobación y ejecución por parte del Área Técnica del Municipio Camajuaní. 3- Realizar estudio en Radial pensando en la futura Conversión de los circuitos 72 y 129 a 13kV y analizar las ventajas que ofrece. 4- Actualizar los ficheros en Radial del resto de los circuitos de distribución de 13kV del Municipio.. 33.

(42) BIBLIOGRAFÍA. [1] Pansini, A. Basic Electrical Power Distribution. Vol. 1-2 Hayden Book Company Inc. EE.UU. [2] (Dr. Ing. Pascual H. O., 2008) [3] Khan, A.H.; Broadwater, R. P.y Chandrasekaran A. (1988) a comparative study of three radial power flow methods. Procedings of the IASTED International Symposium, High Tecnology in the Power Industry. Arizona EE.UU. [4] Cespedes, R. (1990) new method for the analysis of distribution network. IEEE Transaction on power delivery, Vol. 5, No 1, 391-396. [5] Muñoz, C. (1989) Flujo de potencia trifásico para sistemas de distribución. Memoria para optar por el título de Ingeniero Civil Electricista, Pontificia Universidad Católica de Chile. [6] Gönen, T. (1986) Electric Power Distribution System Engineering. McGraw Hill Book Company. EE.UU. [7] Stevenson, W. (1977) Análisis de Sistemas Eléctricos de Potencia. Edición 1. [8] Unión Eléctrica Nacional (UNE). UR-BD-0102 “Balanceo de fases en circuitos primarios” (rev.00). Cuba, 2001.. 34.
