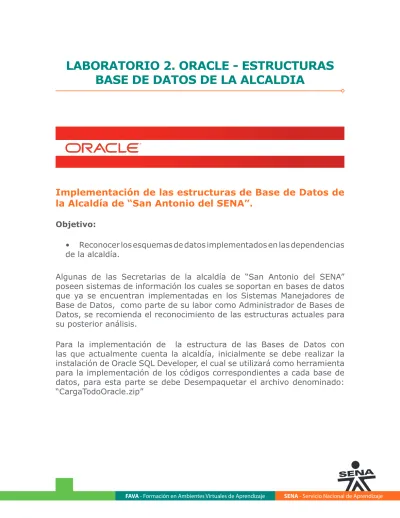

Implementación de las estructuras de Base de Datos de
la Alcaldía de “San Antonio del SENA”.
Objetivo:
• Reconocer los esquemas de datos implementados en las dependencias de la alcaldía.
Algunas de las Secretarias de la alcaldía de “San Antonio del SENA” poseen sistemas de información los cuales se soportan en bases de datos que ya se encuentran implementadas en los Sistemas Manejadores de Base de Datos, como parte de su labor como Administrador de Bases de Datos, se recomienda el reconocimiento de las estructuras actuales para su posterior análisis.
Para la implementación de la estructura de las Bases de Datos con las que actualmente cuenta la alcaldía, inicialmente se debe realizar la instalación de Oracle SQL Developer, el cual se utilizará como herramienta
Instrucciones:
1. Iniciamos la máquina virtual de trabajo ya que para realizar la instalación es recomendable hacerlo desde la propia máquina virtual. 2. Debemos descargar el SQLDeveloper desde la página oficial de ORACLE.
http://www.oracle.com/technetwork/developer-tools/sql-developer/ downloads/index.html(consultado 09 de octubre de 2012). Para ello de
-bemos registrarnos dentro de la página WEB de ORACLE.
Y elegimos la versión y el sistema operativo acorde a nuestra máquina virtual.
3. Extraemos el archivo que hemos descargado en una carpeta (debemos tenerla en cuenta para pasos posteriores).
4. Luego vamos a la carpeta donde fueron descomprimidos los archivos.
5. Hacemos doble clic sobre sqldeveloper.exe.
y luego hacemos clic en el botón -> Download msvcr71.dll fixer.
El iniciará la descarga del archivo. Una vez descargado dicho archivo hacemos clic en ejecutar, el cual nos generará el siguiente mensaje:
Hacemos clic en siguiente.
Si se llegare a presentar un problema de instalación, usted debe verificar la conexión a internet.
Ejecutamos la instalación. Si esta ha sido exitosa obtendremos el siguiente mensaje:
7. Reiniciamos la máquina virtual y Nuevamente lanzamos el ejecutable de sqldeveloper. (doble clic sobre sqldeveloper).
8. Al iniciar SQLDeveloper elegimos todas las asociaciones de archivo, y hacemos clic en aceptar.
Segunda Parte: Implementación de las estructuras de la Alcaldía.
1. Anclar al menú de inicio el archivo “sqldeveloper.exe” asi:
• Seleccionar el archivo “sqldeveloper.exe”. • Dar click derecho del mouse.
• Seleccionar “Anclar en el menú de inicio”.
2. Ejecute el archivo “sqldeveloper.exe” desde el menú de inicio.
3. Crear la conexión al “system” de la instancia “orcl”, con clave “SENA” 4. Al ejecutar el Script : “CargaTodoOracle.bat”, este generaran los esquemas: • Indicadores. • Querellas. • Recrea. • Salud. • SecHacienda.
• RECREACION.LST • Querellas.LST • Indicadores.LST
6. Cuando se desea borrar todos los usuarios, se debe correr el script “BorraUsuario.bat”.
7. Crear la conexiones para los esquemas creados así:
• El nombre de la conexión es “Querellas” el Usuario es “Querellas”, la clave es “sena”, el SID es “orcl”.
• El nombre de la conexión es “Indicadores” el Usuario es “Indicadores”, la clave es “sena”, el SID es “orcl”.
• El nombre de la conexión es “Recrea” el Usuario es “Recrea”, la clave es “sena”, el SID es “orcl”.
entrar al SqlDeveloper y podrá apreciar los esquemas creados.
10. Para ver los objetos del esquema:
11. Para ver la estructura de una tabla oprimir en la tabla con el botón izquierdo.
12. Para ver los datos.
