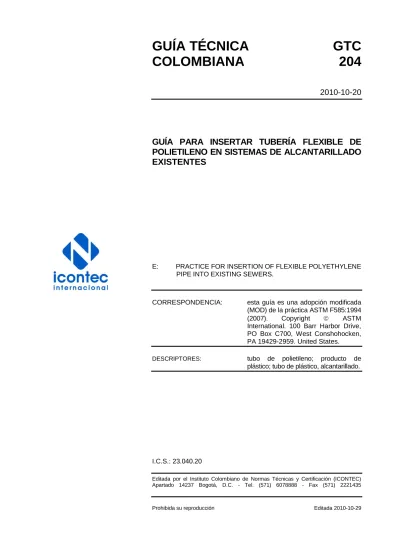

GUÍA TÉCNICA
GTC
COLOMBIANA
204
2010-10-20
GUÍA PARA INSERTAR TUBERÍA FLEXIBLE DE
POLIETILENO EN SISTEMAS DE ALCANTARILLADO
EXISTENTES
E: PRACTICE FOR INSERTION OF FLEXIBLE POLYETHYLENE
PIPE INTO EXISTING SEWERS.
CORRESPONDENCIA: esta guía es una adopción modificada (MOD) de la práctica ASTM F585:1994
(2007). Copyright ASTM
International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: tubo de polietileno; producto de plástico; tubo de plástico, alcantarillado.
I.C.S.: 23.040.20
