Salida activa de vídeo UTP de serie en todos los domos. 4 entradas de alarma tipo contacto seco. Hasta 150 posiciones predefinidas por el usuario

(1)

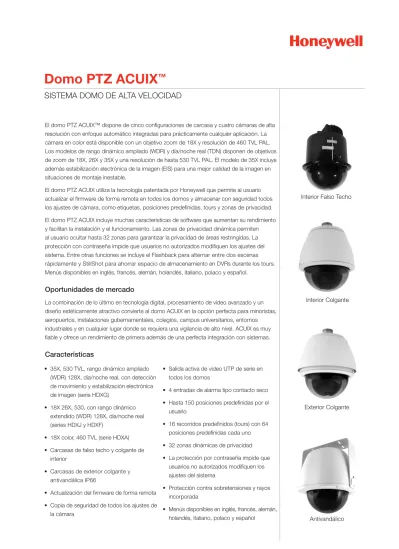

SISTEMA DOMO DE ALTA VELOCIDAD

El domo PTZ ACUIX™ dispone de cinco configuraciones de carcasa y cuatro cámaras de alta resolución con enfoque automático integradas para prácticamente cualquier aplicación. La cámara en color está disponible con un objetivo zoom de 18X y resolución de 460 TVL PAL. Los modelos de rango dinámico ampliado (WDR) y día/noche real (TDN) disponen de objetivos de zoom de 18X, 26X y 35X y una resolución de hasta 530 TVL PAL. El modelo de 35X incluye además estabilización electrónica de la imagen (EIS) para una mejor calidad de la imagen en situaciones de montaje inestable.

El domo PTZ ACUIX utiliza la tecnología patentada por Honeywell que permite al usuario actualizar el firmware de forma remota en todos los domos y almacenar con seguridad todos los ajustes de cámara, como etiquetas, posiciones predefinidas, tours y zonas de privacidad. El domo PTZ ACUIX incluye muchas características de software que aumentan su rendimiento y facilitan la instalación y el funcionamiento. Las zonas de privacidad dinámica permiten al usuario ocultar hasta 32 zonas para garantizar la privacidad de áreas restringidas. La protección con contraseña impide que usuarios no autorizados modifiquen los ajustes del sistema. Entre otras funciones se incluye el Flashback para alternar entre dos escenas rápidamente y StillShot para ahorrar espacio de almacenamiento en DVRs durante los tours. Menús disponibles en inglés, francés, alemán, holandés, italiano, polaco y español.

Oportunidades de mercado

La combinación de lo último en tecnología digital, procesamiento de vídeo avanzado y un diseño estéticamente atractivo convierte al domo ACUIX en la opción perfecta para minoristas, aeropuertos, instalaciones gubernamentales, colegios, campus universitarios, entornos industriales y en cualquier lugar donde se requiera una vigilancia de alto nivel. ACUIX es muy fiable y ofrece un rendimiento de primera además de una perfecta integración con sistemas.

Características

• 35X, 530 TVL, rango dinámico ampliado (WDR) 128X, día/noche real, con detección de movimiento y estabilización electrónica de imagen (serie HDXG)

• 18X 26X, 530, con rango dinámico extendido (WDR) 128X, día/noche real (series HDXJ y HDXF)

• 18X color, 460 TVL (serie HDXA) • Carcasas de falso techo y colgante de

interior

• Carcasas de exterior colgante y antivandálica IP66

• Actualización del firmware de forma remota • Copia de seguridad de todos los ajustes de

la cámara

• Salida activa de vídeo UTP de serie en todos los domos

• 4 entradas de alarma tipo contacto seco • Hasta 150 posiciones predefinidas por el

usuario

• 16 recorridos predefinidos (tours) con 64 posiciones predefinidas cada uno • 32 zonas dinámicas de privacidad • La protección por contraseña impide que

usuarios no autorizados modifiquen los ajustes del sistema

• Protección contra sobretensiones y rayos incorporada

• Menús disponibles en inglés, francés, alemán, holandés, italiano, polaco y español

Interior Colgante

Exterior Colgante

Antivandálico Interior Falso Techo

(2)

CÁMARA HDXA HDXJ HDXF HDXG Sensor de

imagen 1/4" Ex-view HAD CCD 1/4" Ex-view HAD CCD 1/4" Ex-view HAD CCD 1/4" Ex-view HAD CCD Objetivo Zoom óptico de 18X, f=4,1 mm (gran angular) hasta 73,8 mm (tele), F1,4 a F3,0 Zoom óptico de 18X, f=4,1 mm (gran angular) hasta 73,8 mm (tele), F1,4 a F3,0 Zoom óptico de 26X, f=3,5 mm (gran angular) hasta 91,0 mm (tele), F1,6 a F3,8 Zoom óptico de 35X, f=3,4 mm (gran angular) hasta 119 mm (tele), F1,4 a F4,2 Resolución

horizontal >460 TVL (PAL) >520 TVL (PAL) >520 TVL (PAL) >530 TVL (PAL) Filtro de IR móvil No Sí Sí Sí Rango Dinámico Extendido No Sí, 128X Sí, 128X Sí, 128X

Zoom digital 12X (zoom total de 216X) 12X (zoom total de 216X) 12X (zoom total de 312X) 12X (zoom total de 420X)

Ángulo de visión (al.) 48° (gran angular) -2,8° (tele) 48° (gran angular) -2,8° (tele) 54,2° (gran angular) -2,2° (tele) 55,8° (gran angular) -1,7° (tele) Sistema de sincronización Sincronización de línea CA/Interna Sincronización de línea CA/Interna Sincronización de línea CA/iterna Sincronización de línea CA/Interna Iluminación

mínima Ver siguiente gráfico “Iluminación Mínima” Relación señal/ruido > 50 dB > 50 dB > 50 dB > 50 dB Obturador electrónico de 1/1 a 1/10.000 segundos de 1/1 a 1/10.000 segundos de 1/1 a 1/10.000 segundos de 1/2 a 1/30.000 segundos Balance de blancos

Automático, ATW, Interior, Exterior, Manual

Automático, Interior, Exterior, Manual

Ganancia Automática/Manual Automática/Manual Automática/Manual Automática/Manual

Compensación de contraluz On (encendida)/Off (apagada)/Automática On (encendida)/Off (apagada)/Automática On (encendida)/Off (apagada) Automática On (encendida)/Off (apagada) Automática Sistema de

enfoque Automático/Manual Automático/Manual Automático/Manual Automático/Manual Estabilización Electrónica de la Imagen (EIS) No No No Sí, hasta 12 dB de supresión Iluminación Mínima Imagen y Velocidad de obturación Nivel de señal de video HDXA 18X Colour HDXJ 18X WDR&TDN HDXF 26X WDR&TDN HDXG 35X WDR&TDN Color de la imagen

Velocidad de obturación = 1/60 sec

50 IRE 0.7 lux 0.7 lux 1.00 lux 0.5 lux

Color de la imagen

Imagen Blanco y Negro

50 IRE n/a 0.15 lux 0.15 lux 0.15 lux

30 IRE n/a 0.08 lux 0.08 lux 0.075 lux

50 IRE n/a 0.01 lux 0.01 lux 0.01 lux

30 IRE n/a 0.005 lux 0.005 lux 0.005 lux

50 IRE n/a 0.005 lux 0.005 lux 0.005 lux

(3)

ESPECIFICACIONES

Operativas

Desplazamiento angular

Horizontal: 360º continuo

Vertical: de 5° hacia arriba hasta 90° hacia abajo Velocidad (modo manual) Horizontal: variable de 0,10° a 480°/segundo. Vertical: variable de 0,10° a 240°/segundo. Tiempo a posición predefinida < 0,5 s Precisión de las posiciones predefinidas ± 0,09° Posiciones predefinidas por domo

150 con protocolos IntelliBus y Diamond, 132 con protocolo MAXPRO,

99 con protocolo VCL Recorridos

predefinidos (Tours)

16 recorridos de hasta 64 posiciones predefinidas por tour

Función Still Shot™

Congela la imagen durante el movimiento entre las posiciones predefinidas Tours mímicos 16 tours mímicos de 2 minutos Identificación de

los sectores 16 sectores o zonas independientes Zonas de

dinámicas de privacidad

32 zonas de privacidad dinámicas

Instalación en carcasa

Sistema de fijación mecánica rápida mediante montaje deslizante, con conexión eléctrica simultánea

Función por defecto

Activa los recorridos predefinidos y mímicos después de un período de inactividad programable.

Flashback

Recupera la última posición predefinida utilizada, bien en manual, tour de presets o mímico. Se puede alternar entre las dos últimas posiciones predefinidas

Identificación del zoom digital

Ofrece información en pantalla del ajuste del zoom digital (p.ej., 2X, 4X, 12X). Seleccionable por el usuario. Line Lock

de 24 VCA

La unidad bloquea el ajuste de fase a 0 - 359 de la alimentación 24 VAC Procesamiento

de alarmas 4 entradas integradas para contactos secos Protocolos

soportados

Honeywell IntelliBus, Diamond, Maxpro mode, VCL, VCL up-the-Coax y Pelco “P” & “D”

Receptor/ Controlador

Comunicación digital. Direccionamiento RS485: Mediante 4 roto-switches numéricos. Ajuste del protocolo: Mediante interruptor DIP de 8 posiciones con memoria respaldada por batería Salida de

vídeo UTP

Salida de vídeo UTP activa con ajustes de vídeo frecuencia y ganancia en OSD

Interior Falso Techo y Colgante Ambientales

Temperatura Funcionamiento: de -10°C a 55°C

Almacenamiento: de -40°C a +60°C Humedad relativa De 0% a 95% sin condensación

Normativa

Emisiones FCC: Parte 15

CE: EN55022

Inmunidad EN50130-4

Seguridad UL60065 / EN60065

Exterior Colgante y Antivandálico Ambientales

Temperatura

Máxima absoluta: 60°C

Funcionamiento: de -40°C a 55°C Almacenamiento: de -40°C a 60°C Humedad relativa De 0% a 95% sin condensación Clasificación de la protección IP66 NEMA4X Normativa Emisiones FCC: Parte 15 CE: EN55022 Inmunidad EN50130-4

Seguridad UL60065 / EN60065

Todos los domos ACUIX PTZ cumplen los estándares de emisión mínimos de la Clase A. Para información sobre las últimas configuraciones y certificaciones, por diríjase a la página web de ACUIX en www.honeywell.com/security/es

(4)

Interior Colgante

Eléctricas

Tensión de entrada 24 V CA a 50/60 Hz, Clase 2 LPS* Tolerancia de entrada de 21 a 27 V CA Consumo de energía 41 W de consumo máximo 29 W en reposo Mecánicas Dimensiones Carcasa: 194,6 mm (H) x 237,2 mm (Ø) Cúpula inferior: 191 mm (Ø) Peso 2,72 kg Composición Carcasa: aluminio

Cúpula inferior: acrilato de calidad óptica Acabado: disponible en gris claro o

negro mate Método de montaje Cuello roscado 1,5"

Eléctricas

Tensión de entrada 24 VCA a 50/60 Hz, Clase 2 LPS* Tolerancia de entrada de 21 a 27 VCA Consumo de energía 41 W de consumo máximo 29 W en reposo Mecánicas Dimensiones 170,21 mm (H) x 206,45 mm (Ø) Peso 2,72 kg

Composición Carcasa: aluminio

Cúpula inferior: acrilato de calidad óptica Método de

montaje

Orificio de montaje de 193,8 mm de diámetro con 3 pestañas de banda

Falso Techo

206,45 mm 170,21 mm 237,25 мм 237,2 мм 295,05 мм 194,6 мм

(5)

ESPECIFICACIONES

Exterior Colgante

Eléctricas

Tensión de entrada _{24 VCA a 50/60 Hz, Clase 2 LPS*} Tolerancia de entrada de 21 a 27 VCA

Consumo de energía 55 W de consumo máximo

41 W en reposo Mecánicas Dimensiones Carcasa: 194,6 mm (H) x 255,5 mm (Ø) Cúpula inferior: 191 mm (Ø) Peso 3,04 kg Composición Carcasa: aluminio

Cúpula inferior: acrilato de calidad óptica

Acabado: gris claro

Método de montaje Cuello roscado1,5"

Antivandálico

Eléctricas

Tensión de entrada 24 V CA a 50/60 Hz, Clase 2 LPS* Tolerancia de entrada de 21 a 27 V CA

Consumo de energía 55 W de consumo máximo

41 W en reposo

Mecánicas

Dimensiones Carcasa: véase el diagrama

Cúpula inferior: 191 mm (Ø)

Peso 6,69 kg

Composición

Carcasa: aluminio fundido a

presión

Cúpula inferior: acrilato de calidad óptica

Método de montaje Brazo de soporte integrado para pared o techo 280,5 mm 333,0 mm 319,5 mm 267,2 mm 255,50 мм 255,50 мм 295,05 мм 237,09 мм 191,00 мм 194,60 мм

*Nota: En los requerimientos de voltaje para el domo PTZ ACUIX, no está contemplado la pérdida de voltaje por la resistencia del cableado. Mínimo recomendado alimentador 100 VA 24 VAC por domo.

(6)

Pedidos

CÓMO REALIZAR

UN PEDIDO

Ejemplo: HDXGPWACW = 35X WDR & TDN con EIS/PAL/Exterior colgado/Analógico/ Transparente/Blanco Serie Formato P = PAL Interfaz A = RS485 bifilar, VCL "up the coax" (bidireccional), UTP vídeo Carcasa

P = Interior colgante blanco B = interior colgante negro W = Exterior colgante R = Antivandálico D = Techo Cúpula inferior S = Ahumado C = Transparente Anillo de la cúpula inferior W = Blanco B = Negro Cámara A = 18X Color J = 18X WDR y TDN F = 26X WDR y TDN G = 35X WDR y TDN con EIS

HDX G P W A C W

NOTA: Honeywell se reserva el derecho de realizar cambios en el diseño y las especificaciones del producto sin previo aviso.

Accesorios Montajes

HDVWM1 Soporte de pared sólo de interior

HDXWM2 Brazo para montaje en pared interior y

exterior

HDXSM1 Soporte para montaje en poste

HDPRM2 Brazo para montaje sobre báculo o azotea

HDCM1 Brazo para montaje colgado de techo en

interior

HDXPMA1 Adaptador de montaje en poste para brazo

HDXWM2 y carcasa antivandálica

HDXCMA1 Adaptador de montaje en esquina para

brazo HDXWM2 y carcasa antivandálica

Sistemas compatibles

El sistema domo de alta velocidad ACUIX es compatible con una completa línea de sistemas y accesorios de gestión de vídeo. Los grabadores digitales de vídeo de Honeywell (Fusion, Rapid Eye, HRXD), sistemas de Grabación IP (Enterprise y DVM) y las matrices de conmutación de vídeo (VideoBloX y MAXPRO-Net) son totalmente compatibles con el domo de alta velocidad ACUIX. Además, los interfaz de conversión de protocolos de Honeywell permiten la instalación de ACUIX en la mayoría de los sistemas de la competencia.

Más información:

www.honeywell.com/security/es

Honeywell Security Group

Avenida de Italia, nº 7 - 2ª planta C.T. Coslada 28821 Coslada Madrid Tel: +34 902 667 800 www.honeywell.com HVS-ACUIXA-ES-05(0511)DS-E Mayo 2011
