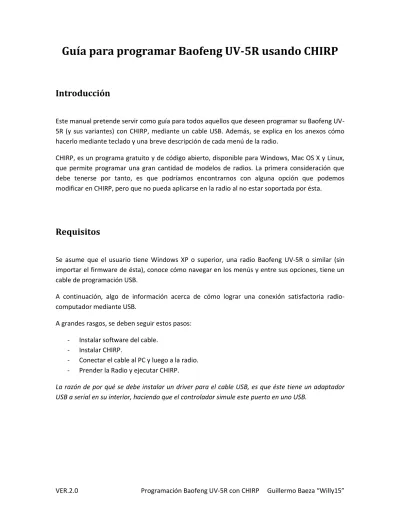

Guía para programar Baofeng UV-5R usando CHIRP
Introducción
Este manual pretende servir como guía para todos aquellos que deseen programar su Baofeng UV-5R (y sus variantes) con CHIRP, mediante un cable USB. Además, se explica en los anexos cómo hacerlo mediante teclado y una breve descripción de cada menú de la radio.
CHIRP, es un programa gratuito y de código abierto, disponible para Windows, Mac OS X y Linux, que permite programar una gran cantidad de modelos de radios. La primera consideración que debe tenerse por tanto, es que podríamos encontrarnos con alguna opción que podemos modificar en CHIRP, pero que no pueda aplicarse en la radio al no estar soportada por ésta.
Requisitos
Se asume que el usuario tiene Windows XP o superior, una radio Baofeng UV-5R o similar (sin importar el firmware de ésta), conoce cómo navegar en los menús y entre sus opciones, tiene un cable de programación USB.
A continuación, algo de información acerca de cómo lograr una conexión satisfactoria radio-computador mediante USB.
A grandes rasgos, se deben seguir estos pasos: - Instalar software del cable.
- Instalar CHIRP.
- Conectar el cable al PC y luego a la radio. - Prender la Radio y ejecutar CHIRP.
La razón de por qué se debe instalar un driver para el cable USB, es que éste tiene un adaptador USB a serial en su interior, haciendo que el controlador simule este puerto en uno USB.
Instalación software del cable
Como sugerencia para los usuarios de Windows, recomiendo que prueben los siguientes drivers para sus cables USB:
http://radioinc.com/Baofeng/software/UV-5R-Series/PL-2303_Driver_Installer-1.0.exe
http://www.miklor.com/COM/software/Win_Driver_Prolific_3.2.0.0.exe
Pasando esta etapa, lo demás resulta sencillo. Ante cualquier eventualidad, sugiero revisar un sitio con toda esta información y de la radio en general: http://www.miklor.com/uv5r/
Instalación de CHIRP
Puede descargarse CHIRP en su última versión en el siguiente link:
http://chirp.danplanet.com/projects/chirp/wiki/Download
Este instalador se ejecuta como cualquier otro en Windows.
Entendiendo CHIRP
Bien, ahora que tenemos el driver y CHIRP instalados en nuestro computador, tratemos de entender todas las columnas de CHIRP.
Este programa lo que hace es crear una copia de la configuración y memoria de nuestra radio en nuestro computador, por lo que lo primero que debemos hacer es clonar la radio. Esto se hace en el menú radio, download from radio. Posteriormente, para guardar las configuraciones y canales en radio, desde CHIRP, debe hacerse el proceso inverso seleccionando radio, upload to radio. Al realizar estos pasos, recién podremos saber si el driver del cable efectivamente funciona.
CHIRP tiene bastantes opciones para modificar la radio y también para programar sus canales. Lo primero (pestaña settings) es bastante autoexplicativo, así que nos enfocamos solamente a programar los canales (pestaña channels) en esta guía. Para ello, acá va una tabla resumen de las distintas variables.
Campo Valores Descripción Requiere de
Loc Número del canal
Frequency Frecuencia de RX
(MHz)
Name Nombre del canal
hasta 7 caracteres alfanuméricos y especiales
Tone Mode Para setear subtonos
CTCSS y/o DTCS (ninguno) No se usan subtonos o
códigos Tone Subtono de TX y RX abierto Tone TSQL Subtono TX es el mismo que de RX Tone=ToneSQL DTCS Código DCS TX es el mismo que de RX Código DTCS
Cross Valor asimétrico
especificado en Cross Mode Cross Mode Tone CTCSS de TX ToneSQL CTCSS de RX DTCS Code Código DCS
DTCS Pol Polaridad DCS Código DTCS
NN TX/RX Normal RN TX Revertido / RX Normal NR TX Normal / RX Revertido RR TX Revertido / RX Revertido
Crosss Mode Tone Mode=Cross
Tone->Tone Tone->DTCS CTCSS para TX / DCS para RX DTCS->Tone DCS para TX / CTCSS para RX ->Tone Abierto en TX / CTCSS para RX ->DTCS Abierto en TX / DCS para RX DTCS-> DCS para TX / Abierto para RX
Campo Valores Descripción Requiere de
Duplex Determina frecuencia
de TX
(ninguno) Simplex Frecuencia
- Duplex - Frecuencia y offset
+ Duplex + Frecuencia y offset
Split Offset es tratado
como frecuencia de TX y RX en la frecuencia de frequency
Frecuencia y offset
Off Sólo RX, TX inhibido
Offset Diferencia de frecuencia de TX Duplex Mode Modo de TX y RX FM Wide: Desviación de 5 kHz NFM Narrow: desviación de 2.5 kHz Power Potencia de TX High 5 W Low 1 W
Skip Para ignorar canal al
escanear
Escanea el canal
S Skip: lo salta al
escanear
Fuente: Elaboración propia a partir de Understanding CHIRP’s columns.
http://chirp.danplanet.com/projects/chirp/wiki/MemoryEditorColumns y
Programación de canales
Para aprender a programar los canales, veamos 3 casos que cubren gran parte de las distintas configuraciones posibles para guardar un canal. El 4to, queda como trabajo personal, pues es una extensión de los casos anteriores.
i) Canal sin subtono:
Queremos guardar el canal Tricúspide 2, correspondiente a 148.885 MHz sin subtonos. Es la opción que requiere menos trabajo pues sólo debe modificarse la frecuencia y todos los demás campos deben quedar por defecto.
Notar que los campos de Tone y ToneSQL (subtonos de TX y RX respectivamente) están seteados en su valor por defecto de 88.5 Hz, sin embargo, estos no son activados ya que el campo Tone Mode está vacío, indicando que no queremos usar ningún subtono. Lo mismo aplica también para los tonos digitales (DTCS).
Resultado esperado en la radio: canal guardado, sin mostrar ningún ícono al tener
ii) Canal con subtonos CTCSS:
Queremos guardar el canal Tricúspide 1, correspondiente a la frecuencia 148.885 MHz con subtonos de TX y RX 210.7 Hz, nuestra configuración debería quedar así:
Tone Mode: TSQL, para indicar que usaremos el mismo subtono de TX y RX
(Tone=ToneSQL).
Tone: Subtono de salida (TX). ToneSQL: Subtono de entrada (RX).
Cross mode: Tone -> Tone, indicando que usaremos un subtono de TX (Tone) y RX
(ToneSQL).
Como no estamos usando subtonos DCS y tampoco corresponde configurar las opciones para conectarnos a un repetidor, entonces dejamos las opciones DTCS Code,
DTCS Pol, Duplex y Offset por defecto.
Resultado esperado en la radio: canal guardado, mostrando CT en la pantalla, lo que
iii) Canal repetidor sin subtonos:
Queremos guardar un repetidor en 2m, por ejemplo, el número 1 del Radio Club Los Andes, cuya señal distintiva es CE2AND/RPT-1 y su frecuencia es 146.820 MHz (-600), o sea, que RX en 146.820 y TX en 146.220 MHz. No usa subtonos.
Duplex: Seteado en , ya que la frecuencia de TX está por debajo de la de RX. Offset: 0.600 (600 kHz), es el desplazamiento del repetidor entre sus frecuencias de RX
y TX, en valor absoluto.
Resultado esperado en la radio: canal guardado, mostrando signo en la pantalla. Al
presionar PTT, la frecuencia debe variar 600 kHz hacia abajo (esto sólo es notorio si se ven las frecuencias en el display y no los nombres). Menús 25 seteado en y 26 en 0.600.
iv) Canal repetidor con subtonos CTCSS:
Tarea personal. Usar lo mostrado en los casos anteriores.
Un ejemplo de repetidor en 2m que ocupe subtonos, es el repetidor número 3 del Radio Club San Cristóbal, cuya señal distintiva es CE3RSC/RPT-3 y su frecuencia es 146.250 MHz (+600), o sea, que RX 146.250 y TX en 146.850 MHz, usando subtonos de entrada y salida 82.5 Hz. Además, deseamos guardar este canal en baja potencia.
Resultado esperado en la radio: canal guardado, mostrando CT y signos en la
pantalla. Al presionar PTT, la frecuencia debe variar 600 kHz hacia arriba (esto sólo es notorio si se ven las frecuencias en el display y no los nombres). Menús 11 y 13 seteados en 82.5 Hz, y 25, 26 seteados en y 0.600 respectivamente, Menú 2 en Low.
Otros ejemplos similares, pueden verse en:
Anexo 1: Programación de canales por teclado
Aunque este método no permite asignarle un nombre a los canales como al hacerlo por CHIRP, es útil saberlo de todas formas por si llegáramos a tener que guardar canales en terreno.
- En el modo de frecuencias (VFO), seleccionar la frecuencia en el display de arriba (A) y aquellas configuraciones que se deseen guardar, como potencia de TX, subtonos, etc. - Ir al menú 27 MEM-CH y seleccionar el número del canal en donde se desee guardar la
configuración anterior y confirmar.
Para ver si efectivamente se guardó, revisar en el modo de canales (MR) yendo hasta el número de canal seleccionado antes.
Otra opción para guardar canales con offset (repetidores) sin tener que seleccionar estas opciones directamente en el menú, es seguir los mismos pasos anteriores, pero luego se debe repetir haciendo lo siguiente:
- En modo frecuencias (VFO) presionar *. Debería verse una R en pantalla. Esto activa la configuración ‘reverse ‘ para el opuesto del repetidor.
- Seleccionar la frecuencia de TX ingresándola normalmente.
- Guardar esta configuración en el mismo canal anterior.
Observar que en los primeros pasos sólo escogimos una frecuencia de RX (Simplex), pero lo que se hace en esta parte es asignar la frecuencia de TX, obteniendo el Duplex. De esta forma, si la frecuencia del repetidor fuera 146.000 (+600), primero debería guardarse 146.000, luego presionar *, y guardarse 146.600 en el mismo canal.
Anexo 2: Menús de la radio
N. del A.: Aún me faltan aquellos marcados en amarillo… Pronto actualizo.
La Baofeng UV-5R tiene un total de 41 menús. Como alguno ya se habrán dado cuenta, el manual que viene en la caja no ayuda mucho a entenderlos. A continuación, una explicación de cada uno de ellos.
0 SQL - Nivel de Squelch
Squelch es un sistema que permite no estar escuchando siempre el ruido de fondo característico mientras se está a la escucha. Lo que hace es mandar la señal al parlante sólo después de cierto nivel de decibeles que tenga la señal de entrada.
El valor 0 deja la radio “abierta” y el 3 es por defecto, aunque se ha demostrado mediante
pruebas instrumentales, que no hay mayor diferencia entre las distintas opciones. El valor 0 es exactamente lo mismo que si dejamos presionada la tecla MON por unos segundos.
1 STEP – Salto de Frecuencia
Selecciona el salto en las frecuencias, además de ser el intervalo en que se escanea la banda, al usar el escáner. Valores en kHz.
Ojo que para sintonizar por ejemplo 462.6625 Mhz, debemos tener el step en 2.5 kHz, marcar 462.660 y luego subir manualmente con la flecha hasta 462.6625. Si tenemos otro step seleccionado, nos será imposible sintonizar exactamente esa frecuencia. En algunas partes esto es reportado como un bug, sin embargo, en muchas radios funciona de forma similar.
2 TXP – Potencia de Transmisión
Para setear la potencia de salida del equipo. Dos valores posibles, High y Low. El primero permite una salida de algo más de 4W, mientras que el segundo alrededor de 1W, tanto en VHF como en UHF.
3 SAVE – Ahorro de Batería
Valores del 1 al 4, pero un valor demasiado alto podría generarnos problemas al escuchar ciertas transmisiones.
4 VOX – Operación de TX por voz
Esta opción permite activar la transmisión sólo hablándole al equipo o micrófono, sin necesidad de presionar el PTT. Es como una especie de manos libres.
En teoría, con el mayor valor debiéramos hablarle más fuerte al equipo, pero en la práctica no hay mucha diferencia. Valores OFF y 1-10.
5 WN – Wideband/Narrowband
6 ABR – Tiempo de Iluminación Display
Es el tiempo de iluminación de fondo de la pantalla en segundos, cuando al menos uno de los menús: 29, 30 ó 31 está seteado. Valores del 0 al 5.
7 TDR – Dual Watch (DW)
Probablemente una de las funcionalidades más útiles de la radio. Permite monitorear dos frecuencias/canales al mismo tiempo, las que estén en los displays A y B. Valor ON/OFF. Encendido cuando aparece una S en pantalla. Se puede monitorear también frecuencias en distintas bandas, por ejemplo, una en UHF y la otra en VHF. Notar que monitorear no es lo mismo que escuchar, pues resulta imposible escuchar dos transmisiones al mismo tiempo.
8 BEEP – Sonido Teclado
Activa el sonido al presionar las teclas de la radio. Valores ON/OFF.
9 TOT – Temporizador de Cese de TX
Desactiva la transmisión de la radio al hacerlo por un periodo más largo al especificado en este menú. Valores entre 15 y 600 con unidades en segundo.
10 R-DCS – DCS de Entrada (RX)
RX-Digital-Coded-Squelch. Subtono ‘digital’ de entrada.
11 R-CTCS – CTCSS de Entrada (RX)
RX-Continuous-Tone-Coded-Squelch-System. Subtono de entrada.
12 T-DCS – DCS de Salida (TX)
TX-Digital-Coded-Squelch. Subtono ‘digital’ de salida.
13 T-CTCS – CTCSS de Salida (TX)
TX-Continuous-Tone-Coded-Squelch-System. Subtono de salida.
14 VOICE – Activación de voz en menús y teclado
Dependiendo del firmware, permite activar una voz en inglés o chino, cada vez que se presione el teclado.
15 ANI-ID - 16 DTMFST - 17 S-CODE -
18 SC-REV – Modo de Scan
Setea el comportamiento del escáner al encontrarse con una frecuencia. 3 valores posibles cuando está activado, para retomar el scan:
TO – Time Operation: Se vuelve a escanear después de un tiempo fijo.
CO - Carrier Operation: Se vuelve a escanear una vez que desaparece la señal de RX. SE - Search Operation: Escáner se queda en esta frecuencia hasta el que usuario lo vuelve a activar.
19 PTT-ID – Envío de ID al PTT 20 PTT-LT -
21 MDF-A – Display canal A
Selecciona lo que se quiere mostrar en el display de arriba. Puede tener tres valores distintos:
CH: Muestra el número del canal.
NAME: Muestra el nombre del canal (seteado solamente por CHIRP). FREQ: Muestra la frecuencia del canal.
22 MDF-B - Display canal B
Análogo al menú anterior, sólo que en el display de abajo.
Como recomendación, sugiero dejar el Display A en NAME y el B en FREQ. De esta manera, podrán navegar fácilmente por los canales y ver la frecuencia de ellos si lo requieren.
23 BCL – Bloqueo de Canal Ocupado
Si está activado, la radio previene la transmisión al estar activa la frecuencia o canal. Muy bueno si no se quiere interrumpir una conversación.
24 AUTOLK – Bloqueo Automático de Teclado
Bloqueo automático de teclado frontal. Cuando está activado, se bloquea luego de 8 segundos. El acceso directo es manteniendo apretada la tecla #.
25 SFT-D – Dirección del salto de Frecuencia
Para setear la dirección del salto de frecuencia en un repetidor. Valores OFF, + y -. El valor de este salto se puede configurar en el menú 26.
26 OFFSET – Desplazamiento Repetidor
Menú activo sólo si está configurado el anterior. Para configurar el desplazamiento de la frecuencia al transmitir. Valores entre 00.000 y 69.990. Si se quisiera configurar un offset de 600 kHz, correspondería poner entonces 00.600.
27 MEM-CH – Guardar Frecuencia en Memoria
Selecciona el número del canal que se desee guardar o sobre escribir, con la configuración actual. Valores entre 0 y 127.
28 DEL-CH – Eliminar Canal en Memoria
29 WT-LED – Iluminación de Pantalla en Standby
Color de la iluminación de fondo de la pantalla en standby.
30 RX-LED – Iluminación de Pantalla al RX
Color de la iluminación de fondo de la pantalla cuando se recibe una señal.
31 TX-LED – Iluminación de Pantalla al TX
Color de la iluminación de fondo de la pantalla cuando se transmite.
32 AL-MOD – Modo de Alarma 33 BAND – Selección de Banda
Menú medio inútil. Sirve para cambiar entre bandas VHF/UHF. Análogo al botón band.
34 TDR-AB – Selección de TX al estar en DW
Cuando está activo, la radio nos fuerza a transmitir en el display seleccionado en este menú, al presionar el PTT.
35 STE - 36 RP-STE - 37 RPT-RL -
38 PONMSG – Mensaje al Encender
Comportamiento de la radio al encendido. Dos opciones disponibles: FULL para activar todo el LCD y MSG para mostrar un mensaje de bienvenida en dos líneas, el que puede ser configurado por CHIRP.
39 ROGER – Beep al final de TX
Transmite un tono audible a la contraparte luego de soltar el PTT. En general, en conversaciones resulta muy molesto, y son pocas las instituciones y radioaficionados que lo usan. Recomiendo dejarlo en OFF.
40 RESET – Volver a Default
Resetea la radio a los valores de fábrica. Se puede seleccionar entre hacer un reseteo parcial (configuraciones modo VFO) o bien total (ALL).
Control de cambios del documento
Versión Fecha Comentario Autor
2.0 28/FEB/2014 Actualización y menús radio Guillermo Baeza
