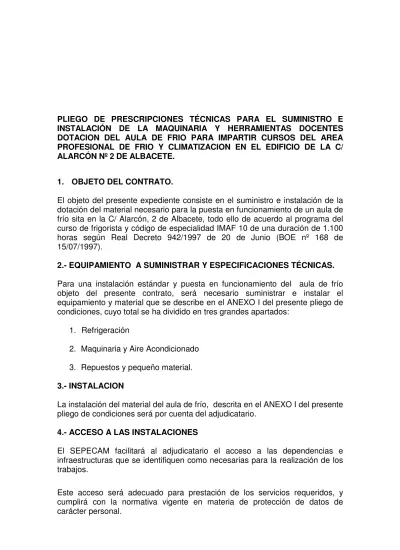

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARA EL SUMINISTRO E
INSTALACIÓN DE LA MAQUINARIA Y HERRAMIENTAS DOCENTES
DOTACION DEL AULA DE FRIO PARA IMPARTIR CURSOS DEL AREA
PROFESIONAL DE FRIO Y CLIMATIZACION EN EL EDIFICIO DE LA C/
ALARCÓN Nº 2 DE ALBACETE.
1. OBJETO DEL CONTRATO.
El objeto del presente expediente consiste en el suministro e instalación de la
dotación del material necesario para la puesta en funcionamiento de un aula de
frío sita en la C/ Alarcón, 2 de Albacete, todo ello de acuerdo al programa del
curso de frigorista y código de especialidad IMAF 10 de una duración de 1.100
horas según Real Decreto 942/1997 de 20 de Junio (BOE nº 168 de
15/07/1997).
2.- EQUIPAMIENTO A SUMINISTRAR Y ESPECIFICACIONES TÉCNICAS.
Para una instalación estándar y puesta en funcionamiento del aula de frío
objeto del presente contrato, será necesario suministrar e instalar el
equipamiento y material que se describe en el ANEXO I del presente pliego de
condiciones, cuyo total se ha dividido en tres grandes apartados:
1. Refrigeración
2. Maquinaria y Aire Acondicionado
3. Repuestos y pequeño material.
3.- INSTALACION
La instalación del material del aula de frío, descrita en el ANEXO I del presente
pliego de condiciones será por cuenta del adjudicatario.
4.- ACCESO A LAS INSTALACIONES
El SEPECAM facilitará al adjudicatario el acceso a las dependencias e
infraestructuras que se identifiquen como necesarias para la realización de los
trabajos.
Este acceso será adecuado para prestación de los servicios requeridos, y
cumplirá con la normativa vigente en materia de protección de datos de
carácter personal.
5.- SUMINISTROS.
Serán por cuenta del SEPECAM los suministros de energía eléctrica y agua en
las instalaciones objeto del presente contrato, correspondiendo al adjudicatario
el coste del resto de los suministros que fueran necesarios para la correcta
instalación y puesta en funcionamiento de la dotación material descrita en el
ANEXO I.
6.- MANTENIMIENTO.
El contrato incluye un servicio de mantenimiento de los equipos suministrados
que lo requieran durante dos años, cuyo coste será de cuenta del adjudicatario.
7.- DIRECCIÓN, COORDINACION, SEGUIMIENTO Y CONTROL DE LOS
TRABAJOS.
El SEPECAM designará un responsable del contrato, que será la persona
encargada de supervisar la ejecución del contrato, realizar el seguimiento de
las incidencias producidas en la ejecución del contrato y el destinatario de las
comunicaciones entre empresa adjudicataria y SEPECAM.
El adjudicatario designará una persona como Director del Proyecto que
asumirá las labores de interlocutor con el responsable nombrado por el
SEPECAM y que será una persona fácilmente localizable que le represente,
con los debidos conocimientos en la actividad objeto del servicio y con poderes
para adoptar las soluciones que en el momento sean necesarias, quien
también se responsabilizará del control y seguimiento del contrato.
En Toledo, a 10 de noviembre de 2009
EL JEFE DEL SERVICIO DE FORMACIÓN DE ALBACETE
P.S.
EL JEFE DEL SERVICIO DE CONTRATACIÓN Y PATRIMONIO
ANEXO
MAQUINARIA Y HERRAMIENTAS DOCENTES A SUMINSTRAR PARA EL AULA DE FRÍO DE LA C/ALARCÓN Nº 2 DE ALBACETE
REFRIGERACION:
-
3 CAMARAS DE PANELES DESMONTABLES EN ACABADO LACADO/LACADO CON PANELES DE 70mm DE ESPESOR CON AISLAMIENTO DE POLIURETANO INYECTADO DE DENSIDAD 42/44 Kg./M3, SUELO AISLADO DE MEDIDAS 1,60x2,02x2,40.- PUERTA PIVOTANTE ENCASTRADA DE LUZ DE 0,80x1,85 SUELO AISLADO ANTIDESLIZANTE.
- 3 CAMARAS DE PANELES DESMONTABLES EN ACABADO LACADO/LACADO CON PANELES DE 100mm DE ESPESOR CON AISLAMIENTO DE POLIURETANO INYECTADO DE DENSIDAD 42/44 Kg./M3, SUELO AISLADO DE MEDIDAS 1,60x2,02x2,40 - TEMPERATURA NEGATIVA.
- PUERTA PIVOTANTE ENCASTRADA DE LUZ DE 0,80x1,85 SUELO AISLADO ANTIDESLIZANTE.
1 CENTRAL MULTIASPIRACION:
COMPOSICIÓN UNITARIA:
- 3 Compresores Bitzer 2FC-2,2Y - 3 Resistencias de cárter
- 3 Antivibradores en descarga - 3 Válvulas de retención en descarga - 3 Regulación de capacidad 50%. - 1 Separador de aceite
- 1 Retención general salida separador aceite. - 1 Acumulador aceite
- 3 Reguladores nivel aceite con válvula de cierre - 1 Filtro de aceite más visor
- 3 Presostato diferencial de aceite (Electrónicos Bitzer Delta-P). - 3 Presostatos Alta/Baja
- 1 Presostatos A general de seguridad - 1 Presostato B generales de seguridad - 1 Sonda Baja
- 1 Sonda Alta - 1 Manómetro Baja - 1 Manómetro Alta
- 1 Recipiente de 57 litros con válvula de seguridad - 1 Filtro deshidratador desmontable + carga
- 1 Válvula de paso liquido - 1 Visor de líquido
- 1 Filtro protección aspiración + carga
- Colector de descarga, colector de líquido, colector de aceite, colector de aspiración y
- Tuberías, todo en Inox.
- Aislamiento de colectores de aspiración - 1 Válvula en líquido 7/8”
- 1 Válvula en aspiración 1-5/8”
- 6 COMPRESOR ABIERTO 2 CLILINDROS DE 0,20 Kw/h - R404a.
- 1 MAQUINA LIMPIEZA DE CIRCUITOS DE REFRIGERACION Y AIRE ACONDICIONADO CAPACIDAD DEL COMPONENTE 12 DM3 CONEXIÓN CON DISPOSITIVO DE LAVADO 3/8 SAE DIMENSIONES ALTO ANCHO FONDO 507 x 605 x950 CAPACIDAD 12 dm3 CONEXIÓN 3/8-5/8 - 230V - CONSUMO 1350w.
- 1 CARGA 20KGS DISOLVENTE ESPECIFICO PARA MAQUINA DE LIMPIEZA.
- 3 EVAPORADORES ESTATICOS PARA CAMARAS DE 1720W A -5º MEDIDAS 1650x480x160 - CONSTRUIDO CON TUBO DE 5/8 Y ALETAS EN ALUMINIO DE SEPARACION 14mm.
- 3 PERSIANAS DOBLE PARA EV. ESTATICO EN PVC CON BANDEJA CONDENSADOS. - 3 UNIDAD SEMIHERMETICA COMPLETA 1/2CV R404a ALTA MEDIA BAJA:
Compresores, resistencia de cárter, válvulas de servicio compresor, presostato alta baja condensador de aire helicoidal, recipiente de liquido, válvulas de seguridad, filtro, visor de liquido, válvula pado liquido, regulador de velocidad ventiladores, condensador para control condensación, PDA, ventiladores monofásicos.
- 3 EVAPORADORES ESTATICOS PARA CAMARAS DE 1720W A -5º MEDIDAS 1650x480x160 - CONSTRUIDO CON TUBO DE 5/8 Y ALETAS EN ALUMINIO DE SEPARACION 14mm.
- 3 PERSIANAS DOBLE PARA EV. ESTATICO EN PVC CON BANDEJA CONDENSADOS. - 3 VALVULA SOLENOIDE 3/8" SOLDAR.
- 3 CUERPO VALVULA EXPANSION PARA 404ª. .
- 3 ORIFICIO N º 2 PARA 1700W A -5º.
- 3 CUADRO ELÉCTRICO PARA UNIDADES CONDENSADORAS: Envolvente metálico IP-54 pintados al polvo texturado en gris dimensiones 400X300X140 Seleccionador general de corte en garga con mando frintal selectro de 3 posiciones - para maniobra unidad condensadora 0-paro 1-recogida 2- auto pilotos de señalización - sinóptico de vinilo- con todo el aparillaje eléctrico necesario.
-
3 UNIDAD SEMIHERMÉTICA COMPLETA 1/2CV R404a ALTA MEDIA BAJA: Compresores, resistencia de cárter, válvulas de servicio compresor, presostato alta baja condensador de aire helicoidal, recipiente de liquido, válvula de seguridad, filtro, visor deliquido, válvula pado liquido, regulador de velocidad ventiladores, condensador para control condensación, PDA, ventiladores monofásicos.
-
3 EVAPORADOR DE TECHO REND. 1920W A -5º Y 1530W A -25º. - 2 VENTILADORES CARROCERIA DE ALUMINIO SEP. ALETA 7mm. - 3 VALVULA SOLENOIDE 3/8" SOLDAR.- 3 CUERPO VALVULA EXPANSION PARA 404ª. - 3 ORIFICIO N º 3 PARA 1500W A -25º.
- 3 CUADRO ELÉCTRICO PARA UNIDADES CONDENSADORAS: Envolvente metálico IP-54 pintados al polvo texturado en gris dimensiones 400X300X140. Seleccionador general de corte en garga con mando frintal selectro de 3 posiciones - para maniobra unidad condensadora 0-paro 1-recogida 2- auto pilotos de señalización - sinóptico de vinilo- con todo el aparillaje eléctrico necesario.
-
1 #TORRE REFRIG. VENT CENTRIFUGO TRIFASICO 4280 M3/H -PINTURA EPOXI PARA EXTERIOR.- 2 BOMBA CIRCULADORA PARA CALEFECCION Y REFRIGERACION MONOFASICA DE 1HP 12M3/H.
-
6 UNIDAD SEMIHERMETICA COMPLETA 1/2CV R404a ALTA MEDIA BAJA CONDENSADAS POR AGUA: Compresores, resistencia de cárter, válvulas de servicio compresor, presostato alta baja recipiente de líquido, válvula de seguridad, filtro, visor de liquido, válvula pado liquido,MAQUINARIA Y AIRE ACONDICIONADO:
- 1 BOTELLERO DE 1,5 m DE ACERO INOX. MOTOR INCOR. R 134ª EXTERIOR INTERIOR EN ACERO. AISLAMIENTO INYECTADO PUERTAS CORREDERAS. EXTRUCTURA COMPACTA TOTALMENTE INYECTADA. SISTEMA DE CONDENSACION VENTILADO. DIMENSIONES: 2000X840X550.
- 1 ARCÓN CONGELADOR DE 2m. MOTOR INCORPORADO R134A. EXTERIOR INTERIOR EN ACERO. AISLAMIENTO INYECTADO. PUERTAS CORREDERAS. EXTRUCTURA COMPACTA TOTALMENTE INYECTADA. SISTEMA DE CONDENSACION VENTILADO. DIMENSIONES: 2000X840X550.
- 1 CUBITERO 45 KILOS AIRE-AIRE. - 1 FUENTE AGUA DE 5L.
- 1 MAQUINA DE AIRE ACONDICIONADO COMPACTA HORIZAONTAL BOMBA CALOR. AIRE-AIRE DE 18Kw - COMPRESOR SCROLL - VENTILADORES CENTRIFUGOS. MANDO POR CABLE CON DIPLAY DIGITAL Y CONEXIÓN A 2 HILOS. CUADRO ELÉCTRICO INCORPORADO. DIMENSIONES: 1580 x 1756 x 560.
- 3 MAQUINAS DE AIRE ACONDICIONADO SPLIT PARED 2,250 Kcal. BOMBA DE CALOR.
- 3 MAQ, DE AIRE ACONDICIONADO SPLIT PARED 2,250 Kcal. BC INVERTER.
- 1 MAQUINA DE AIRE ACONDICIONADO COMPACTA HORIZONTAL BOMBA CALOR. AIRE-AGUA DE 18Kw - CONDENSADA POR AGUA - COMPRESOR SCROLL. VENTILADORES CENTRIFUGOS. MANDO POR CABLE CON DIPLAY DIGITAL Y CONEXIÓN A 2 HILOS. CUADRO ELÉCTRICO INCORPORADO. DIMENSIONES: 1580 x 1756 x 560
-
1 ENFRIADORA 7 KW. BOMBA DE CALOR. compresores herméticos scroll - válvula de expansión termostáticas. secador de filtro - receptor de liquido - pantalla digital y teclado de selección. interruptor principal - contactor- placa de circuito impreso - regleta de bornes - 3 FANCOIL DE SUELO de 2400 W CON ENVOLVENTE Y MANDO POR CABLE.DIMENSIONES 680/900/190
REPUESTO Y PEQUEÑO MATERIAL:
-
4 COMPRESOR HERMETICO 3/8 R134A 750W A -5º. - 3 BOMBA DE VACIO DOBLE EFECTO 1/2 CV. - 1 ENVASE NITROGENO SECO 13,4 L.- 1 RECARGA BOTELLA NITROGENO SECO 13,4 L.(20113). - 1 MANORREDUCTOR NITROGENO SECO 50Bar (REGS006). - 3 ENVASE ACERO 12Kgs. REFRIGERANTE.
- 1 CARGA DE 12 Kgs. GAS R-134a - 1 CARGA DE 9 Kgs. GAS R-404A - 1 CARGA DE 11 Kgs. GAS R-410A
- 3 ENVASE 25 Kgs. RECUP GAS R.22-134-12-502.
- 1 EQUIPO OXI-ACETILENO CAP.4,7 OXIGENO Y 3,6 ACETILENO. - 1 CARRETILLA ELEVADORA MANUAL PARA 130KILOS - 4,75 ALTURA. - 6 ABOCARDADOR ESCENTRICO MANUAL CON ESTUCHE.
- 1 CURVADOR PORTATIL 3/8 A 7/8. - 6 CORTATUBOS HASTA ¾.
- 6 CORTATUBOS HASTA 1-5/8.
- 6 PRESOSTATO ALTA DIFER. REGULABLE CON REARME MANUAL. - 6 PRESOSTATO ALTA Y BAJA CON REARME AUTOMATICO.
- 6 TERMOSTATO BOMBA DE CALOR EBERLE 7007. - 6 TERMOSTATO DIGITAL DE 3 RELES A 220v. - 6 CUERPO VALVULA DE EXPANSION R-404. - 6 ELEMENTO TERMOSTATICO. .
- 6 ORIFICIO N º 1. - 6 ORIFICIO N º 2.
- 6 VALVULA PRESOSTATICA AGUA 3/8 ROSCA - 3 SEPAR. ASPIRACION 1-1/8".
- 1 BASCULA ELECTRONICA DE CARGA DIGITAL 150 KG. - 1 ANALIZADOR UNIVERSAL DE HERMETICOS.
- 6 BANCO DE TRABAJO 1500*800 - PATAS METALICAS CON RUEDAS. - BANCADA DE MADERA - 3 CAJONES DE 45*60.
- 1 MAQUINA DE SOLDAR ELECTRICA. - 1 CARRETILLA TRANSPALETA.
- 3 VALVULAS DE EXPANSION ELECTRONICAS PARA R-404A. - 6 UNION FLEX. 3/8".
- 15 CALEFACTOR ALET.50x25 500mm 1000W. - 3 CUERPO VALVULA 3 VIAS 3/8 SAE.
- 3 ACTUADOR PROPORCIONAL PARA VALVULA DE 3 VIAS. - 3 VALVULA INVERSORA DE 4 VIAS DE ½.
- 12 SOLENOIDE 3/8" SAE. - 6 SOLENOIDE 1/4" SAE.
- 1 DETECTOR DE FUGAS ELECTRONICO PARA HFC, HCFC, CFC - 6 MANOMETRO BAJA PARA R-134A-R404A-R407C- PARA PANEL. - 6 MANOMETRO ALTA PARA R-134A-R404A-R407C-PARA PANEL. - 6 ESTUCHE C/ANALIZ./R22/134/404.
- 6 ESTUCHE C/ANALIZ. R-22/407C/410A.
- 3 TALADRO ELECTRICO MANUAL 500w + MARTILLO. - 1 MARTILLO ELECTRICO DE 1200W.
- 1 TACOMETRO ELECTRONICO DE 0 A 2000 RPM/H.
- 1 PSICROMETRO PARA LECTURA DE HR EN TERMOMETRO SECO/HUM. - 1 TERMOANEMOMETRO DIGITAL.
- 6 TERMOMETRO BOLSILLO INDICADOR DIGITAL DE TEMP. -40+150. - 1 LATA DE 5L. DE ACEITE PARA COMPRESORES MINERAL.
- 1 LATA DE 5L. DE ACEITE PARA COMPRESORES ESTER. - 6 PLANCHA (3,6m2) FIBRA PARA CONDUCTOS.
- 1 MALETA CON HERRAMIENTAS PARA FIBRA. - 480 COQUILLA DE AISLAMIENTO 6x06. - 350 COQUILLA DE AISLAMIENTO 6x10. - 300 COQUILLA DE AISLAMIENTO 6x12 - 250 COQUILLA DE AISLAMIENTO 6x15. - 6 UNION FLEX. 5/8". - 1 KGS. SOLDADURA PLATA 5%. - 0,6 KGS. SOLDADURA PLATA 22%. - 20 DESHIDRATADORES 1/4x1/4" 40grm. - 20 DESHIDRATADORES 1/4" x CAP 40gr. - 20 DESHIDRATADOR 3/8" R 60gr.
- 6 VISOR CON TUBO 3/8 SAE. - 20 VALVULA OBUS (Con tubo 1/4").
- 1 HUMIDIFICADOR POR RESISTENCIAS 0,8 L/M 200M3. - 1 #GENERADOR DE OZONO 40 MILIGRAMOS/HORA. - 3 TERMOMETRO HIGROMETRO 200mm.
- 1 MANOVACUOMETRO 1000 A 0 MILIBARES. - 2 LLAVES CHICHARRA 3/16-1/4-5/16-3/8.
- 6 ENSANCHADORES DE GOLPE JUEGO DE 6 PIEZAS. - 1 CONTROL CAUDAL ANALOGICO.
- 6 TERMOSTATO MECANICO -30 A +30.
- 3 FRASCO MONODOSIS CONTROL ANALIZADOR DE ACIDEZ. - 6 TEMPORIZADOR DESESCARCHE 24H. EN CICLOS DE 15M.
- 6 TEMPORIZADOR DESESCARCHE CON RETERDO 24H. EN CICLOS DE 15M.
