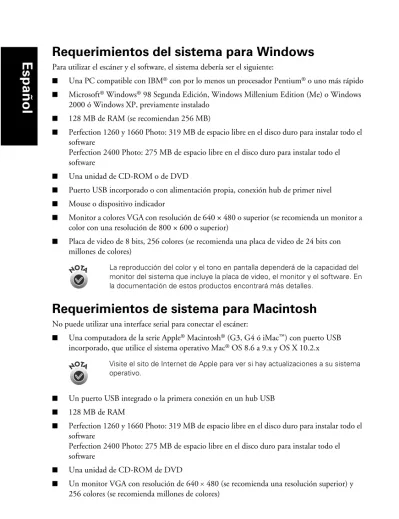

Requerimientos del sistema para Windows
Para utilizar el escáner y el software, el sistema debería ser el siguiente:
■
Una PC compatible con IBM
®con por lo menos un procesador Pentium
®o uno más rápido
■Microsoft
®Windows
®98 Segunda Edición, Windows Millenium Edition (Me) o Windows
2000 ó Windows XP, previamente instalado
■
128 MB de RAM (se recomiendan 256 MB)
■
Perfection 1260 y 1660 Photo: 319 MB de espacio libre en el disco duro para instalar todo el
software
Perfection 2400 Photo: 275 MB de espacio libre en el disco duro para instalar todo el
software
■
Una unidad de CD-ROM o de DVD
■
Puerto USB incorporado o con alimentación propia, conexión hub de primer nivel
■
Mouse o dispositivo indicador
■
Monitor a colores VGA con resolución de 640
×
480 o superior (se recomienda un monitor a
color con una resolución de 800
×
600 o superior)
■
Placa de video de 8 bits, 256 colores (se recomienda una placa de video de 24 bits con
millones de colores)
La reproducción del color y el tono en pantalla dependerá de la capacidad del monitor del sistema que incluye la placa de video, el monitor y el software. En la documentación de estos productos encontrará más detalles.
Requerimientos de sistema para Macintosh
No puede utilizar una interface serial para conectar el escáner:
■
Una computadora de la serie Apple
®Macintosh
®(G3, G4 ó iMac
™) con puerto USB
incorporado, que utilice el sistema operativo Mac
®OS 8.6 a 9.x y OS X 10.2.x
Visite el sito de Internet de Apple para ver si hay actualizaciones a su sistema operativo.
■
Un puerto USB integrado o la primera conexión en un hub USB
■
128 MB de RAM
■
Perfection 1260 y 1660 Photo: 319 MB de espacio libre en el disco duro para instalar todo el
software
Perfection 2400 Photo: 275 MB de espacio libre en el disco duro para instalar todo el
software
■
Una unidad de CD-ROM de DVD
■
Un monitor VGA con resolución de 640
×480 (se recomienda una resolución superior) y
256 colores (se recomienda millones de colores)
■
Un cable USB blindado “AB” de Serie A (computadora) a Serie B (impresora), con una
longitud de hasta 2 metros (6,5 pies)
La reproducción del color y el tono en pantalla dependerá de la capacidad del monitor del sistema que incluye la placa de video, el monitor y el software. En la documentación de estos productos encontrará más detalles.
Instrucciones de seguridad importantes
Lea todas las instrucciones y consérvelas para consultarlas cuando sea necesario. Preste atención a
todas las advertencias y siga las instrucciones que se indican en el escáner.
■
Coloque el escáner lo suficientemente cerca de la computadora de modo que el cable de la
interface quede correctamente conectado. No coloque el escáner o el adaptador de CA afuera,
sobre una superficie inestable, cerca de un radiador o de una fuente de calor. No use el
escáner o el adaptador de CA cerca de agua, exteriores. Proteja el escáner y el adaptador de
CA de la exposición a la luz solar directa y de las fuentes de luz intensas. No manipule
ninguno de estos dispositivos con las manos mojadas. Mantenga el escáner y el adaptador de
CA en lugares que no presenten altas temperaturas, ni humedad. Evite también el contacto
con el polvo y la suciedad. Evite usar o guardar el escáner en lugares expuestos a cambios
bruscos de temperatura y humedad.
■
Coloque el escáner y el adaptador de CA cerca de un tomacorriente del que pueda
desenchufarse fácilmente el cable de alimentación.
■
Deje un espacio para los cables detrás del escáner. También deje un espacio por encima del
escáner de forma tal que pueda levantar por completo la cubierta para colocar los
documentos.
■
Desconecte el escáner y el adaptador de CA antes de limpiarlo. Límpielo solamente con un
paño húmedo. No use ningún limpiador líquido o en aerosol.
■
Si no va a usar el escáner, verifique que el adaptador de CA esté desenchufado del
tomacorriente.
■
Manténgalo fuera del alcance de los niños.
■
Utilice únicamente el adaptador de CA suministrado con el escáner. El uso de cualquier otro
adaptador podría provocar un incendio, una descarga eléctrica o lesiones.
■
Un componente de la lámpara del escáner continene mercurio. Comuníquese con las
autoridades de su provincia o región para los reglamentos de eliminación de dichas piezas. No
desheche la pieza en un flujo de desague.
■
Tome las precauciones necesarias para evitar las descargas eléctricas.
■
No permita que se dañe o se desgaste el cable de alimentación.
■
Conecte todos los equipos a tomacorrientes con una descarga a tierra adecuada. No utilice
tomacorrientes pertenecientes al mismo circuito que fotocopiadoras o sistemas de control de
aire que se encienden y se apagan de forma regular.
■
Si utiliza un cable prolongador con el escáner, cerciórese de que el amperaje total de los
dispositivos conectados a ese cable no supere el amperaje del cable. Además, verifique que el
amperaje de todos los dispositivos conectados al tomacorriente de pared no supere el
amperaje de ese tomacorriente. No aplique varias cargas en el tomacorriente.
■
Nunca desmonte, modifique o trate de reparar el escáner, el adaptador de CA, el cable de
alimentación o cualquier otro equipo opcional.
■
No obstruya ni cubra las aberturas del gabinete del escáner. No inserte objetos en ninguna de
las aberturas dado que se pueden tocar puntos con una tensión peligrosa o piezas que estén en
cortocircuito.
■
Desconecte el escáner y recurra al servicio de reparaciones a cargo de personal calificado en los
casos que se indican a continuación:
Si el cable de alimentación o el enchufe están dañados, si ha ingresado líquido en el escáner o
en el adaptador de CA, si se cayó el escáner o el adaptador de CA o se dañó el gabinete, si el
escáner o el adaptador de CA no funcionan correctamente o presentan un cambio notorio en
su rendimiento. (No ajuste los controles que no se incluyen en las instrucciones de
operación.)
■
El adaptador está equipado con un enchufe polarizado de corriente alternante (una de las
clavijas es más ancha que la otra). Este tipo de enchufe sólo se puede conectar a la toma de
corriente de una forma. Esta es una característica de seguridad. Si no puede conectar el
enchufe, intente conectarlo otra vez. Si el enchufe todavía no funciona, comuníquese con un
electrisita.
Especificaciones
GeneralesTipo de escáner Fondo plano, color Dispositivo
fotoeléctrico
Color CCD, dispositivo de sensor de línea Píxeles reales Perfection 1260 y 1260 Photo:
10200 × 14040 píxeles a 1200 ppp, a escala de 100% Perfection 1660 Photo: 13600 × 18720 píxeles a 1600 ppp, a escala de 100% Perfection 2400 Photo: 20400 × 28080 píxeles a 2400 ppp, a escala de 100% Tamaño máximo de documento
21,6 × 29,7 cm (8,5 × 11,7 pulgadas), tamaño A4 ó Carta Resolución de
digitalización
Perfection 1260 y 1260 Photo:
1200 ppp (digitalización principal), 2400 ppp con Micro Step Drive™
(subscan)
Perfection 1660 Photo:
1600 ppp (digitalización principal), 3200 ppp con Micro Step Drive (subscan)
Perfection 2400 Photo:
2400 ppp (digitalización principal), 4800 ppp con Micro Step Drive (subscan)
Resolución de salida Perfection 1260 y 1260 Photo:
50 a 9600 ppp (50 a 4800 ppp en incrementos de 1 ppp, 7200 ppp, y 9600 ppp)
Perfection 1660 Photo:
50 a 12800 ppp (50 a 6400 ppp en incrementos de 1 ppp, 9600 ppp, y 12800 ppp con función de zoom)
Perfection 2400 Photo:
50 a 12800 ppp (50 a 6400 ppp en incrementos de 1 ppp, 12800 ppp con función de zoom)
Brillo 7 niveles (en EPSON TWAIN, el ajuste Corrección de Gama controla el ajuste Brillo)
Ajustes para dibujo lineal
Umbral fijo
Además, los Perfection 1660 Photo y Perfection 2400 Photo: TET (Tecnología de mejora de texto, con opción de
activación/desactivación) Proceso de
mediostonos
AAS (Segmentación automática de área, con opción de activación/desactivación)
3 modos de mediostonos: A, B y C
4 patrones de difusión (A, B, C y D) para datos de nivel doble y cuádruple (2 patrones de difusión descargables)
Corrección de Gama Perfection 1260 y 1260 Photo: 1 tipo definido por el usuario
Perfection 1660 Photo y Perfection 2400 Photo: 2 tipos para visualización CRT
3 tipos para impresión 1 tipo definido por el usuario Corrección de Color Perfection 1260 y 1260 Photo:
1 tipo definido por el usuario
Perfection 1660 Photo y Perfection 2400 Photo: 1 tipos para visualización CRT
3 tipos para impresión
1 tipo definido por el usuario (EPSON TWAIN cuenta sólo con Corrección de Color Definida por el Usuario)
Interface USB 1.1 (Conector con receptáculo tipo B) para los modelos Perfection 1260, 1260 Photo y 1660 Photo
USB 2.0 para el modelo Perfection 2400 Fuente de iluminación Lámpara fluorescente catódica fría
Fiabilidad 10000 ciclos de movimiento del carro (MCBF de la unidad principal)
Dimensiones Perfection 1260 y 1260 Photo:
Anchura: 27,8 cm (10,9 pulg.) Profundidad: 43,8 cm (17,2 pulg.) Altura: 6,7 cm (2,6 pulg.)
Perfection 1660 Photo y 2400 Photo: Anchura: 27,6 cm (10,9 pulg.) Profundidad: 45,0 cm (17,7 pulg.) Altura: 11,6 cm (4,6 pulg.)
Peso Perfection 1260 y 1260 Photo: 2,5 kg (5,5 lb)
Perfection 1660 Photo y Perfection 2400 Photo: 3,1 kg (6,8 lb) Especificaciones eléctricas
Gama de voltaje de entrada*
Perfection 1260 y 1260 Photo:DC 15,2 V
Perfection 1660 Photo y Perfection 2400 Photo: DC 24 V Intensidad nominal Perfection 1260 y 1260 Photo: 1,2 A
Consumo de energía Perfection 1260 y 1260 Photo: 20 W
Perfection 1660 Photo y Perfection 2400: 17 W
* Consulte la etiqueta en la parte posterior del escáner para información de voltaje. Adaptador CA (para todos los modelos)
Rango de voltaje de
entrada CA 100 - 120 V, 50 - 60 Hz/ CA 220 - 240 V, 50 - 60 Hz Rango de voltaje de
salida
Perfection 1260 y 1260 Photo: DC 15,2 V, 1,2 A Perfection 1660 Photo y Perfection 2400: DC 24 V, 0,8 A
Temperatura 5 a 35 °C (41 a 95 °F) Ambientales Temperatura Funcionamiento: 5 a 35 °C (41 a 95 °F) Almacenaje: −25 a 60 °C (−13 a 140 °F) Humedad (sin condensación Funcionamiento: 10 a 80%, Almacenamiento: 10 a 85% Condiciones de operación
Condiciones normales de oficina u hogar. Debe protegerse contra el polvo excesivo, luz solar directa o fuentes de iluminación fuertes. Normas y aprobaciones de seguridad
Escáner
EMC FCC parte 15 subparte B clase B, CSA C108.8 Clase B
Adaptador CA
EMC FCC parte 1950 o UL60950, CSA C22.2 No. 950 o No. 60950
Servicios y garantía de productos EPSON
1 Garantía limitada de productos EPSON
Los productos EPSON tienen garantía contra defectos de fabricación y materiales por operación de los mismos bajo condiciones de uso y manejo normales indicados en el Manual de Usuario, durante el período especificado en la sección “Cobertura de Garantía Limitada”, a partir de la fecha de entrega al comprador por parte de EPSON o de algún distribuidor autorizado EPSON (vea “Lista de subsidiarias y oficinas EPSON en Latinoamérica”), dentro del país en el que fue comprado.
EPSON también garantiza que los consumibles (cartuchos de tinta, tóner, baterías) incluidos con el producto se comportarán de acuerdo con las especificaciones de uso siempre que se utilicen antes de que expire la garantía de los mismos.
2 Alcance de la garantía
Si EPSON recibiera aviso de algún defecto durante el período de garantía, podrá, discrecionalmente, reparar o substituir el producto defectuoso sin costo para el cliente. En el caso de sustitución, el equipo sustituido pasará a propiedad de EPSON. El equipo sustituto podrá ser nuevo o previamente reparado de acuerdo con los estándares de calidad de EPSON y gozará con el remanente de la garantía del producto originalmente adquirido. La presente garantía no incluye compensación o indemnización alguna originada por las fallas de
funcionamiento del producto EPSON. En cualquier caso la responsabilidad máxima de EPSON para con el cliente quedará limitada al precio de compra pagado a EPSON o al canal de venta autorizado.
EPSON no proporciona ninguna garantía al software no fabricado por EPSON aún cuando se entregue con los productos EPSON. El software podrá ser garantizado por el fabricante del mismo, tal y como se mencione en la documentación que lo acompañe.
3 Limitaciones y exclusiones
La garantía no será aplicable en los siguientes casos:
3.1 Cuando los números de serie hayan sido retirados o alterados.
3.2 Cuando el producto EPSON haya sufrido mal uso, modificaciones no autorizadas, funcionamiento o almacenamiento que se aparte de las especificaciones ambientales del producto.
3.3 Cuando el daño se deba al uso de suministros o consumibles que hayan sido rellenados o reentintados, así como daños causados por el uso de papeles inapropiados para las especificaciones del equipo.
3.4 Daños por desplazamiento inadecuado del equipo (empaque, instalación, mantenimiento, transporte). 3.5 Daños causados por desastres naturales o provocados (incendios, inundaciones, rayos, terremotos, etc.),
fluctuaciones de la corriente eléctrica, interacción con productos de otras marcas.
3.6 Cuando se detecte que el producto fue desarmado total o parcialmente, o sufrió algún intento de reparación fuera de los Centros Autorizados de Servicio EPSON.
3.7 Derrames de sustancias sobre el producto. 3.8 Piezas plásticas exteriores rayadas o maltratadas.
3.9 Daños ocasionados por pruebas, instalación, mantenimiento o ajustes inapropiados.
La garantía no incluye accesorios (tapas, fundas, charolas) ni el reabastecimiento de suministros y consumibles (cartuchos de tinta, tóner, cintas entintadas, baterías, cilindros fotosensibles, perillas, cabezales de impresión, lámparas), los cuales, por su naturaleza, deben ser adquiridos regularmente a través de los canales de venta autorizados.
4 Obtención del servicio de garantía
Se recomienda consultar con la documentación de usuario para verificar que las funcionalidades del producto estén correctamente configuradas y ejecutar los diagnósticos allí señalados. Asimismo, para garantizar el óptimo funcionamiento del equipo, siempre use suministros originales EPSON.
Para obtener el servicio de garantía, el cliente puede acudir a cualquiera de los Centros Autorizados de Servicio EPSON con una copia de su factura de compra o llamar a los Centros de Asistencia Técnica EPSON (vea la lista por países, más adelante).
En el caso de que el cliente llame, se le pedirán los números de modelo y serie del producto, y se le podrán solicitar datos del lugar y la fecha de compra (la garantía sólo es válida en el país de compra).
Si el producto cuenta con cobertura en las instalaciones del cliente, el servicio se proporcionará el día hábil siguiente en las ciudades en las que EPSON ofrezca este servicio.
En caso de que en su localidad no tenga un Centro Autorizado de Servicio cercano, por favor llame al Centro de Asistencia Técnica para que uno de nuestros representantes le indique la forma de obtener servicio.
4.1 Servicio por mensajería (disponible en algunos países en los que EPSON tiene subsidiaria).
Si el cliente prefiere usar servicios de mensajería para mandar su equipo a reparación en garantía, deberá llamar a los teléfonos de los Centros de Asistencia Técnica de la subsidiaria dónde se le darán instrucciones de cómo mandar su equipo y la clave de su orden de servicio. El cliente pagará los gastos de transporte, seguro y embalaje.
Este servicio sólo se ofrece dentro del país de compra del producto.
5 Responsabilidades del cliente
El cliente es responsable de la seguridad de toda información confidencial y propietaria, así como de mantener un respaldo actualizado de todos los archivos que permita restablecerlos en caso de daños. Cualquier actividad relacionada con la reinstalación o reposición del software entregado con el equipo será facturada al cliente a las tarifas en vigor del Centro de Servicio EPSON. Esto mismo aplica si la falla es causada por un defecto del software propietario del cliente o “virus” informáticos.
Para obtener servicio en las instalaciones del cliente, éste deberá proporcionar: acceso al producto, espacio de trabajo adecuado, instalaciones eléctricas, acceso a los recursos necesarios para la instalación, reparación o mantenimiento, seguridad para la salud del personal de EPSON y sus herramientas de trabajo.
Cobertura de Garantía Limitada EPSON
Servicio de asistencia técnica
EPSON le ofrece asistencia técnica mediante servicios electrónicos y telefónicos. Antes de llamar a EPSON,
Modelo Duración Condiciones
Soporte y Servicio de Garantía Extendida
En algunos países, EPSON le ofrece la posibilidad de ampliar la cobertura de la garantía original de sus productos. Pueden obtenerse detalles a través de los Centros de Asistencia Técnica.
Lista de subsidiarias y oficinas EPSON en Latinoamérica
EPSON ARGENTINA S.A. Avenida Belgrano 964/970 (1092), Buenos Aires Tel: (54 11) 4346-0300 Fax: (54 11) 4346-0333
www.epson.com.ar
EPSON COSTA RICA, S.A Embajada Americana, 200 Sur y 300 Oeste San José, Costa Rica Tel: (50 6) 210-9555 Fax: (50 6) 296-6046
www.epsoncr.com
EPSON VENEZUELA, S.A. Calle 4 con Calle 11-1 La Urbina Sur Caracas, Venezuela Tel: (58 212) 240-1111 Fax: (58 212) 240-1025
www.epson.com.ve
EPSON CHILE, S.A. La Concepción 322 Providencia, Santiago Tel: (56 2) 230-9500 Fax: (56 2) 236-6524
www.epson.cl
EPSON MÉXICO, S.A. de C.V. Av. Sonora #150
México, 06100, DF Tel: (52 55) 5211-1736 Fax: (52 55) 5553-1177
www.epson.com.mx
EPSON LATIN AMERICA 6303 Blue Lagoon Dr., Ste. 390 Miami, FL 33126
Tel: (1 305) 265-0092 Fax: (1 305) 265-0097
www.latin.epson.com
EPSON COLOMBIA, LTDA. Diagonal 109, No. 15-49 Bogotá, Colombia Tel: (57 1) 523-5000 Fax: (57 1) 523-4180
www.epson.com.co
EPSON PERÚ, S.A. Av. Del Parque Sur #400 San Isidro, Lima, Perú Tel: (51 1) 224-2336 Fax: (51 1) 476-4049
www.latin.epson.com
EPSON AMERICA, INC. 3840 Kilroy Airport Way Long Beach, CA 90806 Tel: (1 562) 981-3840 Fax: (1 562) 290-5051
