Serie SRP. Regulador de acero inoxidable, de gran precisión y bajo consumo de caudal. Regulador de precisión para gases inertes puros.

N/A
N/A
Protected

Academic year: 2021

Share "Serie SRP. Regulador de acero inoxidable, de gran precisión y bajo consumo de caudal. Regulador de precisión para gases inertes puros."

Copied!
6
0
0

Texto completo

(1)

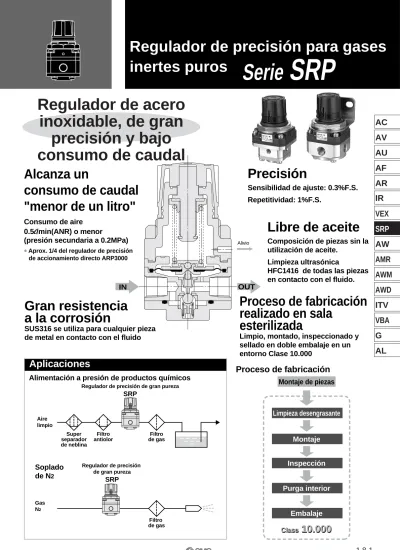

Gran resistencia

a la corrosión

SUS316 se utiliza para cualquier pieza

de metal en contacto con el fluido

Alimentación a presión de productos químicos

Aire limpio Gas N2 Super separador de neblina Filtro antiolor Filtro de gas Regulador de precisión de gran pureza

SRP

Montaje de piezas

Class

10.000

Clase

10.000

Limpieza desengrasante

Soplado

de N

2

Precisión

Sensibilidad de ajuste: 0.3%F.S.

Repetitividad: 1%F.S.

Proceso de fabricación

Aplicaciones

Montaje

Inspección

Purga interior

Embalaje

Filtro de gas Regulador de precisión de gran pureza

SRP

IN

OUT

Alivio

Regulador de acero

inoxidable, de gran

precisión y bajo

consumo de caudal

Libre de aceite

Composición de piezas sin la

utilización de aceite.

Limpieza ultrasónica

HFC1416 de todas las piezas

en contacto con el fluido.

Proceso de fabricación

realizado en sala

esterilizada

Limpio, montado, inspeccionado y

sellado en doble embalaje en un

entorno Clase 10.000

Alcanza un

consumo de caudal

"menor de un litro"

Consumo de aire

0.5

l

/min(ANR) o menor

(presión secundaria a 0.2MPa)

Aprox. 1/4 del regulador de precisión de accionamiento directo ARP3000

Serie

SRP

Regulador de precisión para gases

inertes puros

IR

AC

AV

AU

AF

AR

VEX

SRP

AW

AMR

AWM

AWD

ITV

VBA

G

AL

(2)

Forma de pedido

Designación

Soporte B21-1-T1 Placa de acero laminado

(niquelado por vía química)

Modelo Material

Símbolo

01

Orientación del manómetro

SRP 1

1

0

1

R

-: Estándar R: Orientación R OUT IN OUT IN Maneta Conexión manómetro Conexión manómetro ∗ Las posiciones de la conexión del manómetro se muestran con la ma-neta en el lado superior.

Presión de ajuste 0 1 0.005 a 0.2MPa 0.01 a 0.4MPa Conexión Símbolo M5 01 F01 Conexionado M5 Rc 1/8 G 1/8 Conexión Fluido

Presión de prueba MPa Máxima presión de trabajo MPa

Temperatura ambiente y de fluido (°C) Consumo de fluido l/min (ANR) Nota 1)

Sensibilidad Repetitividad Entorno de montaje Limpieza de piezas Baja presión Alta presión Metal Resina Caucho Otros Rango de presión de regulación MPa

Piezas en contacto con el fluido M5, Rc 1/8 Aire, N2, CO2, Ar 1.5 1.0 0.005 a 0.2 0.01 a 0.4 0 a 60 0.5 o menos 0.3% del fondo de escala

±1% del fondo de escala SUS316 Fluororesina Caucho fluorado

Cerámicas Sala esterilizada clase 10000

Limpieza ultrasónica HCFC141b de piezas en contacto con el fluido

Características técnicas

Opciones

Nota 1) A una presión de salida de 0.2MPa

Regulador de precisión no contaminante

(3)

Fluido: aire

Curvas de caudal

Fluido: aire

Curvas de presión

SRP1101-M5 Condiciones/Presión de alimentación: 0.5MPa

SRP1101-01 Condiciones/Presión de alimentación: 0.5MPa

SRP1111-M5

SRP1111-01

Condiciones/Presión de alimentación: 0.7MPa

Condiciones/Presión de alimentación: 0.7MPa

Caudal l/min (ANR)

Presión de salida MPa

Caudal l/min (ANR)

Presión de salida MPa

Caudal l/min (ANR)

Presión de salida MPa

Caudal l/min (ANR)

Presión de salida MPa

Presión de alimentación MPa

Presión de salida MPa

Presión de alimentación MPa

Presión de salida MPa

0.00 0.05 0.10 0.15 0.20 0.25 0 10 20 30 40 50 60 70 80 90 100 0.00 0.05 0.10 0.15 0.20 0.25 0 20 40 60 80 100 120 140 0.00 0.10 0.20 0.30 0.40 0.50 0 20 40 60 80 100 120 140 0.00 0.10 0.20 0.30 0.40 0.50 0 20 40 60 80 100 120 140 160 180 200 0.080 0.090 0.100 0.110 0.120 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 Punto de partida 0.180 0.190 0.200 0.210 0.220 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 Punto de partida

Ajuste inicial/Presión de alimentación: 0.7MPa Presión de salida: 0.1MPa

Ajuste inicial/Presión de alimentación: 0.7MPa Presión de salida: 0.2MPa

SRP1101 SRP1111

Regulador de precisión de gran pureza

Serie

SRP

IR

AC

AV

AU

AF

AR

VEX

SRP

AW

AMR

AWM

AWD

ITV

VBA

G

AL

(4)

Construcción

Dimensiones

Modelo SRP111-M5 SRP111-01 A 14 15 B 23.5 22.5 C 30 40 D 30 40 Conexión M5 Rc 1/8 Orificio de alivio IN OUT C D 72.5 (regulado = 75.5) A B Conexión

Soporte

ø31 30 51 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Cuerpo Guía de la válvula Espaciador

Niquelado por vía química SUS316L

SUS316 PPS

Designación Material Tratamiento

Ref.

Carcasa PPS

Maneta PBT

Tuerca de regulación ZDC

Muelle SUS316

Válvula principal Cerámica

Asiento de la válvula PTFE

Junta tórica Caucho fluorado

Diafragma Caucho fluorado

Junta de estanqueidad Caucho fluorado Muelle regulador de presión Alambre de acero Conjunto tornillo regulador presiónLista de componentes 6.5 28 41 20 28 1.6 8.5 40 40 36 SMC P USHLOCK

Agujero para montaje en panel

ø30.5

(5)

Diseño y selección

1. Tipos de fluido

Este producto está diseñado para su uso con fluidos como aire, N2, CO2 y Ar. Consulte con SMC la posibilidad de utilizarlo con otro tipo de fluidos.

Este producto utiliza un mecanismo de alivio mediante el cual el fluido se libera a través del orificio de escape, por lo que no se puede utilizar con gases venenosos o corrosivos.

2.

No se puede utilizar fluidos que contengan sólidos.

Instale un separador de neblina en la alimentación del regulador para evitar un funcionamiento defectuoso.

3. Cuando el aire contenga gran cantidad de

condensación, instale un secador de aire, un

refrigerador,

etc., en la alimentación del regulador.

En caso contrario podría ocasionar un funcionamiento defectuoso.

4.

Evite los lugares expuestos a vibraciones o a impactos.

5. Evite la luz directa del sol mediante una

cubierta protectora, etc.

6.

Evite los lugares próximos a fuentes de

calor.

1. Se recomienda regular la presión de salida

dentro del rango del 25 al 85% de la presión

de entrada.

Advertencia

Precaución

Regulación de presión

1. No utilice herramientas para manejar la

maneta reguladora de presión.

Si utiliza herramientas, etc. para operar la maneta reguladora de presión, puede ocasionar algún daño. Hágalo manualmente.

2.

Realice los ajustes necesarios mientras

comprueba los indicadores de la presión de

alimentación y de salida

.

Si gira la maneta excesivamente, puede ocasionar daños a las piezas internas.

Advertencia

1. Regule la presión únicamente después de

realizar el desbloqueo.

Si la maneta reguladora de presión no gira, está bloqueada. Suelte el bloqueo tirando de la maneta reguladora de presión hacia afuera. Si fuerza la maneta puede ocasionar algún daño. Después de regular la presión, bloquee la maneta de nuevo presionándola hacia abajo.

2. Regule la presión en sentido ascendente.

No se puede lograr un ajuste correcto de la presión si se hace en sentido descendente. La presión de salida aumenta si gira la maneta reguladora de presión hacia la derecha y disminuye si se gira a la izquierda.

3. Compruebe la presión de entrada.

Establezca la presión de salida en un máximo del 85% de la presión de entrada. Si la presión de entrada es demasiado baja, no se puede realizar un ajuste correcto de la presión.

4.

Un volumen reducido de fluido saldrá por el

orificio de escape (alivio).

El mecanismo de alivio se utiliza para realizar un ajuste de presión de gran precisión. Por lo tanto, no es de extrañar que una pequeña cantidad de fluido salga por el orificio de escape.

Precaución

Montaje

1. Abra el embalaje sellado dentro de una sala

esterilizada.

Este producto ha sido empaquetado mediante un embalaje doble sellado en una sala esterilizada. Se recomienda abrir el embalaje interior dentro de una sala esterilizada u otro entorno limpio.

2. Limpie el conexionado con agua.

Realice el conexionado de este producto únicamente después de limpiar los tubos con una descarga de agua , lavarlos, etc. En caso de que quedaran algunas partículas retenidas en la tubería podría causar un funcionamiento defectuoso o fallos.

3. Evite que el material sellante llegue al interior

de los tubos.

Cuando atornille tuberías y racores, etc., evite que lleguen al interior de los tubos virutas de las roscas de los tubos, material sellante o cualquier otra partícula. Cualquier residuo, escamas, etc., en el interior de los tubos puede ocasionar un funcionamiento defectuoso. Cuando utilice Teflón u otro tipo de cinta sellante deje 1,5 a 2 hilos al principio de la rosca sin cubrir.

4.

Compruebe la posición de montaje del

producto.

El lado con la marca IN es la entrada del fluido y el lado con la marca OUT es la salida del fluido. Si se monta incorrectamente el producto no funcionará adecuadamente.

5. No obstruya el orificio de escape.

Si se bloquea este orificio, el producto no funcionará

Precaución

Serie SRP/

Precauciones específicas del producto

Lea detenidamente antes de su uso.

IR

AC

AV

AU

AF

AR

VEX

SRP

AW

AMR

AWM

AWD

ITV

VBA

G

AL

(6)
