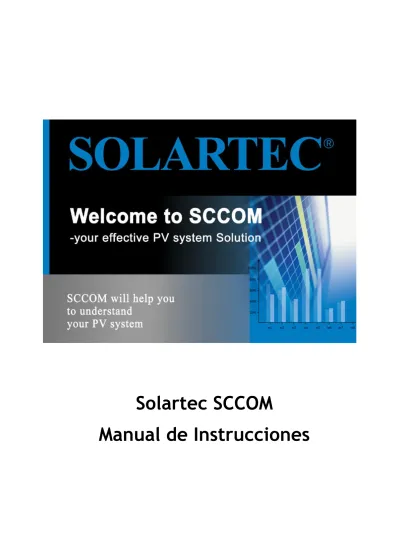

Solartec SCCOM Manual de Instrucciones

35

Loading....

Loading....

Loading....

Loading....

Loading....

Texto completo

(1)
(2)

Página 2 de 35

Contenido

1. Requisitos del Sistema... 3

2. Configurando el Menú del Controlador de Carga del Solartec SC... 4

3. Instalando los Controladores para el Solartec SCU connector ... 6

4. Instalando el Software... 7

5. El Software ...14

5.1 Escoja el puerto de comunicación y conecte el Controlador de Carga ... 14

5.2 Estado de Carga del Controlador y Valores Actuales ... 17

5.3 Cargando datos del Registrador de datos... 19

5.3.1 Valores del Registrador de datos en General ... 20

5.3.2 Datos del registrador última semana, último mes y último año ... 22

5.4 Comprobando Su Sistema ... 26

5.5 Guardando Datos ... 28

5.6 Cargar datos ... 29

5.7 Menú de Configuración del Controlador de Carga... 30

5.8 Configuración de las Funciones de Luz Nocturna... 31

5.9 Utilizar la ayuda ... 33

6. Desinstalar el software de Solartec SCCOM ... 34

(3)

1. Requisitos del Sistema

Windows XP

Este software se ejecuta con Windows XP. Mínimo de Memoria Libre Requerida: 6MB

Windows 98, 2000 y Me

Si usted trabaja con Windows98, Windows2000 o Windows Me, debe instalar Microsoft .Net Framework. Puede encontrar y descargar .Net Framework en la siguiente URL:

http://go.microsoft.com/fwlink/?LinkId=9832

Puede que su sistema requiera Microsoft Internet Explorer 6.0 para poder descargar .Net Framework. Puede descargar Internet Explorer 6.0 en la siguiente URL:

http://www.microsoft.com/downloads/details.aspx?displaylang=en&FamilyID=1E1550CB -5E5D-48F5-B02B-20B602228DE6

(4)

Página 4 de 35

2. Configurando el Menú del Controlador de Carga del

Solartec SC

Programe el Controlador de Carga del Solartec SC de acuerdo a los siguientes diagramas.

Primero, mantenga presionado el botón del controlador de carga hasta que vea el Diagrama 1. Luego presione ligera y repetidamente el botón hasta que vea el Diagrama 8. Con cada presión del botón, la visualización cambiará, tal como se muestra en los diagramas de la derecha. Imagen 1. Imagen 2. Imagen 3. Imagen 4. Imagen 5. Imagen 6. Imagen 7. Imagen 8.

Si ve esta imagen, mantenga presionado el botón hasta que vea uno de los siguientes Diagramas: 8.1, 8.2 o 8.3 (ver debajo). Luego, mantenga presionado el botón hasta que vea destellos en la imagen. Luego, presione ligera y repetidamente el botón hasta que vea el Diagrama 8.3

Imagen 8.1. Imagen 8.2. Imagen 8.3.

(5)

Después que vea el Imagen 8.3, mantenga presionado el botón para guardar la configuración. Presione ligeramente el botón una vez y verá el Imagen 8 de nuevo. Presione de nuevo el botón ligeramente y verá el Imagen 9.

Imagen 9.

Una vez que vea el Imagen 9, presione ligeramente el botón una vez más. Estará ahora en el menú de programación del controlador de carga.

El Controlador de Carga del Solartec SC estará listo para comunicarse con el software de Solartec SCCOM.

(6)

Página 6 de 35

3. Instalando los Controladores para el Solartec SCU

connector

Para poder instalar los controladores, debe conectar el cable del Solartec SCU connector a un puerto USB de su ordenador. Para instalar drivers para el cable conector del

Solartec SCU no es necesario conectar el controlador de carga del Solartec SCU a la interfaz de cable. Solo ha de conectar la interfaz de cable con el puerto USB de su ordenador.

Para instalar los controladores del Solartec SCU connector, consulte la guía de instalación del CD-Rom. La guía de instalación está ubicada en la siguiente carpeta:

(7)

4. Instalando el Software

Para instalar el software ha de iniciar el setup.exe del CD-Rom. Siga las instrucciones del setup (archivo de instalación).

Paso 1: Instalar Microsoft .NET Framework

Abra setup.exe y verá la siguiente imagen si Microsoft .NET Framework no está ya

instalado en su ordenador. Si Microsoft .Net Framework ya está instalado, vaya al paso 2 de la instalación.

Pinche en “Si” y aparecerá la siguiente ventana.

(8)

Página 8 de 35

Pinche en “Estoy de acuerdo” si acepta el acuerdo de licencia de Microsoft .NET

Framework. Luego, pinche en “Instalar” para continuar con la instalación del software.

El archivo de instalación de Microsoft .NET Framework está instalando ahora los componentes.

(9)

La instalación de .NET Framework finaliza con un mensaje.

Microsoft .Net .Framework ya está instalado en su ordenador. Para instalar el software de Solartec SCCOM ha de iniciar de nuevo setup.exe.

Paso 2: Inicie setup.exe para instalar el software

Inicie el archivo de instalación y verá la imagen de debajo. Pinche en“Siguiente” y pasará a la siguiente ventana.

(10)

Página 10 de 35

En esta ventana puede escoger la carpeta en la que debería instalarse el software en su ordenador.

En la parte inferior de la ventana escoja “Alle Benutzer”, o sea, todos los usuarios pueden instalar el software.

(11)

La ventana de debajo muestra que la instalación está lista para su inicio. Pinche en “Weiter”.

(12)

Página 12 de 35 El software de Solartec SCCOM se está instalando ahora.

(13)

El software de Solartec SCCOM se ha instalado satisfactoriamente.

Ya se ha instalado el software en su ordenador. Se agregará un icono de acceso directo a su escritorio y al menú de inicio de Windows.

Pinche dos veces en el icono de Solartec SCCOM de su escritorio y se ejecutará el software.

(14)

Página 14 de 35

5. El Software

5.1 Escoja el puerto de comunicación y conecte el Controlador de Carga

Conecte el cable conector del Solartec SCU a cualquier Puerto USB de su ordenador y el otro cabo a la Interfaz del Controlador de Carga del Solartec SC , tal como se

muestra en la Fig. 5.1.1.

(15)

Luego, abra el menú “Inicio” de su escritorio. Seleccione “Panel de Control”, luego “Sistema”, “Hardware”, y “Administrador de Dispositivos”. Encontrará una ventana, tal como se representa en la fig 5.1.2. Verá el conector del comport que ya está instalado en su ordenador. Debe compatibilizar este conector de puerto de comunicación con el software, tal como se muestra en el siguiente paso (Figura 5.1.3).

(16)

Página 16 de 35

Para ejecutar el software de Solartec SCCOM, pinche dos veces en el icono de Solartec SCCOM del escritorio de su ordenador .

Pinche en “puerto de comunicación” en la barra de menú de la parte superior y establezca el número correcto de puerto. Si su número de puerto de comunicación es mayor que 15, escoja “manual.” Luego, introduzca su número de puerto de comunicación.

O puede pinchar “automático” y el software buscará el puerto correcto automáticamente.

(17)

5.2 Estado de Carga del Controlador y Valores Actuales

Puede desplazarse a las diferentes ventanas del programa pinchando en los botones del lado izquierdo de la pantalla. (por ejemplo, Estado, Valores Actuales, …, Configuración del Menú, Luz Nocturna).

Si pincha en “Estado” verá la ventana de Estado. Pinche en “Leer del Controlador de Carga” y la ventana le mostrará algunos detalles importantes sobre el sistema, tal como se muestra en la Fig. 5.2.1. 1 4 2 5 3 6

Fig. 5.2.1 Visualización del estado desde el controlador 1) Tipo de Batería: Ácido de Plomo o GEL

(18)

Página 18 de 35

Pinche en el botón “Valores de la Corriente” para ver el estado de la corriente del sistema, tal como se muestra en la Fig. 5.2.2.

Fig. 5.2.2 Datos sobre la corriente desde el controlador de carga

Explicación sobre los Datos en la ventana “Valor de la Corriente”

Información sobre la Batería:

z “Voltaje de la batería en V”, es el voltaje de la corriente de la batería

z Estado de carga de la batería (SOC) en %

z Cambio en el voltaje SOC al poner un adaptador en V

z Voltaje Final de Carga, en V

z Modo de Carga de la Batería

(19)

Otra Información:

z Número de versión del Controlador Solartec SC

z Número de horas desde el comienzo de la noche

z Duración de la última noche en horas

z Temperatura en °C

Datos Actuales sobre la Corriente:

z Corriente nominal del Controlador de Carga Solartec SC

z Exceso de energía disponible (energía del generador PV que el sistema no puede utilizar de momento)

z Porcentaje de corriente fotovoltaica en relación a la corriente nominal

z Porcentaje de corriente de consumo en relación a la corriente nominal

5.3 Cargando datos del Registrador de datos

Podrá ver datos del Registrador de datos del controlador de carga si pincha una vez en los siguientes botones de las ventanas:

z Registrador de datos

Muestra datos generales para el registrador de datos.

z Última Semana

Muestra los datos de los últimos siete días (última semana).

z Último Mes

Muestra los datos de las últimas cuatro semanas (último mes).

z Último Año

(20)

Página 20 de 35

5.3.1 Valores del Registrador de datos en General

Podrá ver los datos del Registrador de datos cuando pinche en “Registrador de datos”.

Fig. 5.3.1 Datos del Registrador de datos del controlador de carga

Si pincha en “Leer del Controlador de Carga,” podrá descargar los datos actuales guardados del Registrador de datos del Controlador de Carga.

Información sobre la Batería:

z Número de desconexiones de consumos por estado bajo de batería (son desconexiones para evitar que la batería sufra una descarga profunda)

z Semanas / Meses pasados sin que la batería esté totalmente cargada

Amperio/horas:

z Amperio/horas al consumo y que se reciben del generador solar

Otra Información:

z Promedio del estado de carga de la batería por la mañana

z Número de días desde que el Registrador de datos fue vaciado por última vez (días registrados)

(21)

5.3.2 Datos del registrador última semana, último mes y último año

Las ventanas “Última Semana”, “Último Mes” y “Último Año” muestran la misma información con diferentes resoluciones.

Fig. 5.3.2 Datos de la última semana

Explicación basada en datos de la última semana.

Si mira en la ventana “Última semana” verá dos botones en la parte inferior de la misma. Ahí puede alternar entre datos y diagramas.

(22)

Página 22 de 35 Explicación de los datos:

z Voltaje máximo de la batería cada día

z Voltaje mínimo de la batería cada día

z Porcentaje del estado de carga de la batería durante la mañana

z Porcentaje del estado de carga de la batería durante la tarde

z Amperio/horas PV cada día

z Amperio/horas del consumo cada día

z Exceso de energía producido por el generador solar cada día

z Corriente máxima del generador solar cada día

z Corriente mínima del generador solar cada día Si ese día la batería está vacía, se mostrará este icono:

Si ese día la batería está completamente cargada, se mostrará este icono:

(23)

Pinche en el botón del diagrama para mirar cuatro diferentes diagramas creados con los datos almacenados. Se muestran ejemplos en la Fig. 5.3.3 y en la Fig. 5.3.4.

(24)

Página 24 de 35

La figura 5.3.4 es un ejemplo del diagrama que representa el estado de carga de la batería (SOC) durante cada día. Las barras azules muestran el SOC de la batería durante la tarde. Las barras naranjas muestran el SOC de la batería durante la mañana.

Fig. 5.3.4 Estado de Carga de la Batería Durante Cada Día

También pueden obtenerse los datos del “Último Mes” y del “Último Año”. Se mostrarán estos diagramas a partir de los promedios semanales o mensuales de gran parte de los datos.

En los diagramas de voltaje “máx” y “mín” y de corriente “mín” y “máx” se muestran los valores mínimos y máximos del voltaje de la batería y los valores del flujo de corriente correspondientes a cada semana o mes.

(25)

5.4 Comprobando Su Sistema

Pinche en “Rendimiento del Sistema” y verá una ventana parecida a la de la Fig. 5.4.1.

Fig. 5.4.1 Rendimiento del Sistema

El Rendimiento del Sistema le informa como la energía producida por el sistema ha soportado el consumo.

Se responden las siguientes preguntas:

(26)

Página 26 de 35

Promedio de datos sobre el sistema:

Si pincha en “Promedio de datos” en la ventana “Rendimiento del Sistema”, podrá ver el promedio de los datos y las posibles alteraciones en el sistema.

(27)

5.5 Guardando Datos

Ud. también tiene la posibilidad de guardar datos del registrador de datos en una TM de Microsoft Excel o en un archivo de texto. Para utilizar esta característica, pinche en

“guardar como archivo de Excel” o “guardar como txt”.

Además, puede guardar los datos para posteriormente poder recargarlos de nuevo en el software. Para hacerlo, pinche en “guardar para leer en el software de nuevo”.

Fig. 5.5.1 Guardar datos

(28)

Página 28 de 35

5.6 Cargar datos

Ud. puede recargar datos que han sido guardados anteriormente.

Para hacerlo, ha de pinchar en la ventana “Cargar datos” del menú a su izquierda. Escoja el archivo que desearía ver y pinche en “cargar.”

(29)

5.7 Menú de Configuración del Controlador de Carga

Configuración del Menú:

z Establezca el voltaje de la batería de forma que el controlador de carga deba desconectar el consumo para proteger a la batería (Desconexión por Bajo Voltaje).

z Timbre del estado de carga de la batería en on o en off (cuando esta función está en on el timbre suena según los diferentes estados de carga de la batería)

z Cierre el botón del menú (Esta característica le permite desactivar el botón del menú del controlador)

(30)

Página 30 de 35

5.8 Configuración de las Funciones de Luz Nocturna

Dispone de tres opciones para configurar la función de luz nocturna. Esta característica puede poner en on el consumo por un periodo de tiempo durante la noche. Durante el día el consumo estará en off.

z El Consumo estará en on/off durante un periodo de tiempo antes de la salida del sol (horas), durante un periodo de tiempo tras la puesta del sol (horas) o

determine el tiempo específico para que el consumo esté en on/off

z Consumo en on durante toda la noche

z Sin función de luz nocturna (Esta selección le permite poner manualmente en on/off el consumo, utilizando el botón del menú en el controlador)

Horas antes de la salida del sol / tras la puesta del sol durante las cuales el

consumo debe estar en on

Fig 5.8.1 Configuración de la Función de Luz Nocturna por unas Horas Antes de la Salida del sol o por unas Horas Tras la puesta del sol

En esta función Ud. debe determinar durante cuantas horas antes de la salida del sol y tras la puesta del sol el consumo debe estar en on. Tras determinarlo, pinche en “Enviar al Controlador de Carga”. Luego, pinche en “Leer del Controlador de Carga” para poder verificar que la configuración haya cambiado.

(31)

Configuración de la Hora de la Salida y de la Puesta del Sol

En esta función, primero debe determinar la hora de la salida y de la puesta del sol. Luego, escoja la hora en la que desea que el consumo esté en on.

(32)

Página 32 de 35

Configuración del Controlador para que el Consumo esté en on durante la

Mañana o la Tarde

(33)

5.9 Utilizar la ayuda

Si tiene problemas, utilice la función de ayuda de la barra de menú.

(34)

Página 34 de 35

6. Desinstalar el software de Solartec SCCOM

Para desintalar el software de su ordenador, vaya al menú de “Inicio” – “Configuración” – “Panel de Control” – “Agregar o quitar programas”, seleccione “Solartec SCCOM”, luego pinche en el botón “Quitar”.

Pinche en “Si”, luego espere alrededor de un minuto y el software de Solartec SCCOM será quitado de su sistema.

(35)

7. Preguntas de Ayuda Técnica

Si tiene cualquier clase de pregunta sobre el software, por favor contacte con: SOLARTEC S.A.

Mexico 2145 (B1640DMA) Martinez Provincia de Buenos Aires- Argentina

Phone (54-11) 4836-1040 Fax (54-11) 4836-1381 www.solartec.com.ar
