Soluciones con visión al futuro
VIDEO Y AUDIO.
MAX
platform

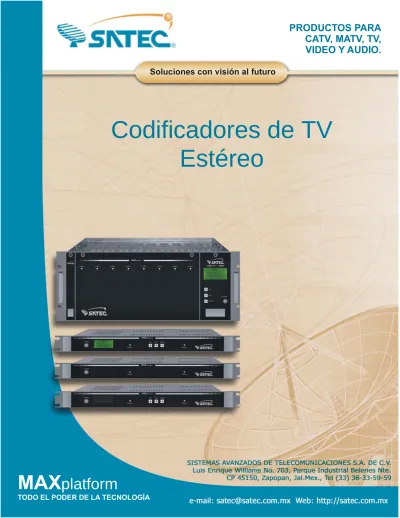

Codificadores de TV
Estéreo
CODIFICADORES ESTÉREO BTSC DIGITAL
Recomendamos ver previamente la sección “Concepto MAXplatform”
CARACTERÍSTICAS.
PROCESO BTSC DIGITAL. CALIDAD BROADCAST. TONO "BESSSEL NULL" .
ENTRADAS Y SALIDAS DE AUDIO BALANCEADAS
IDIOMA ESPAÑOL ó INGLÉS. CONTROL DIGITAL ESCALABLE. BAJO CONSUMO DE ESPACIO Y ENERGÍA.
CODIFICADORES ESTÉREO BTSC, Chasis control maestro.
CODIFICADORES ESTÉREO BTSC, Chasis control esclavo
CODIFICADORES ESTÉREO BTSC, Módulos de subrack
Cada chasis puede contener:
1 codificador estéreo BTSC maestro y/o un esclavo, o
2 codificadores estéreo BTSC esclavos.
Cada módulo puede contener:
1 codificador estéreo BTSC (requiere 2 espacios E)
Los codificadores BTSC digitales SATEC, generan audio estéreo de calidad “Broadcast” ya que todo el procesamiento estéreo se efectúa en el dominio digital, lo cual resulta en alto desempeño en estabilidad, respuesta de frecuencia, separación de canales y
temperatura. El proceso de codificación es
dBx. Su inteligencia virtual ofrece diversas
formas de operación y control.
Los codificadores estéreo digital procesan dos señales de audio, izquierdo y derecho, y entregan en la salida una señal BTSC estéreo compuesta.
La salida del codificador puede seleccionarse entre diversos modos: BTSC, monoaural ó tono de prueba, El tono lo generael propio
codificador para calibrar los moduladores mediante el método "Bessel Null"
OPCIONES
SAPD.- Opcionalmente puede instalarse, en
fábrica o en campo, el segundo canal de audio (Op. SAPD), sin necesidad de soldaduras o ajustes. El proceso del SAP es también DIGITAL.
MENÚ DE FUNCIONES
El menú de funciones se muestra en la pantalla del ECM. Con los botones del frente “INC” o “DEC”, se elige ascendente o descendentemente la función deseada, la cual parpadea al ser elegida; con el botón “ENTER” se confirma la elección, lo que despliega submenús para aplicar la acción correspondiente. Funciones: Acción:
IDIOMA/LANGUAGE Selección de idioma Español o Inglés. MODO Selección de salida BTSC, monoaural ó tono de prueba. AUD IZQ Ajuste del nivel del canal izquierdo. AUD DER Ajuste del nivel del canal derecho. AUD COMP Ajuste del nivel de audio compuesto. SAP* Ajuste del nivel del segundo programa de audio.
ESPECIFICACIONES TÍPICAS
MECÁNICAS
Altura del subrack: 4 U Dimensiones con empaque: alto x frente x fondo
Chasis R, 11 x 53 x 34.5 cms Subrack 11 x 53 x 34.5 cms Módulos 2E 9 x 25 x 34.5 cms Peso Aprox. con empaque:
Chasis R, 1 subensamble 4.2 Kg. Chasis R, 2 subensambles 4.6 Kg. Subrack 6 Kg. Módulos 2E 1.5 Kg. ENTRADA DE AUDIO Nivel de entrada: -10 a + 10 dBm. Impedancia balanceada: 600 Ohms.
Conector: tira tornillos.
** Si requiere el consumo específico de algún modelo, solicítelo a nuestro Departamento de Ventas.
SALIDA DE AUDIO
Nivel de audio BTSC: 1 Vpp. Respuesta de frecuencia,
20 Hz. - 15.2 KHz. +/- 0.5 dB. Separación de canal estéreo,
50 Hz. - 14.5 KHz. >30 dB. Distorsión armónica,
100 Hz. - 10 KHz. <0.5 % Imped. balanceada: 600 Ohms Conector: tira tornillos
ENERGÍA
Voltaje de entrada: 100 a 230 VCA Consumo Aprox. de energía **
Chasis R, 1 codificador 16 W Chasis R, 2 codificadores 24 W
Módulos 8 W
Especificaciones sujetas a cambio sin previo aviso.
INFORMACIÓN PARA PEDIDOS
Paso 1 Configure el modelo deseado con la ayuda de la plantilla. Paso 2 Sume los precios de cada elemento seleccionado. PLANTILLA DE CONFIGURACIÓN
MOD OP
(Espacio
MOD Req.) DESCRIPCIÓN
CDR3 (1 U ) CODIFICADOR DIGITAL BTSC, MAESTRO
CDR32 (1 U ) CODIFICADOR DIGITAL BTSC DOBLE, MAESTRO / ESCLAVO CDR2 (1 U ) CODIFICADOR DIGITAL BTSC, ESCLAVO
CDR22 (1 U ) CODIFICADOR DIGITAL BTSC DOBLE, ESCLAVO CDS2* (2 E ) CODIFICADOR DIGITAL BTSC, ESCLAVO
OP OPCIONES
Ninguna SAPD Segundo audio
ACCESORIOS
I2C50 Puente RJ11, 0.5 Mts. DB975 Puente DB9, 0.75 Mts. NMxx Null modem, DB9-RJ11, xx Mts.
Significado de algunos elementos de la plantilla: C = Codificador
D = audio estéreo digital R = serie R, montaje en rack S = serie S, montaje en subrack
3 = equipo maestro 2 = equipo esclavo
1 U = una unidad de rack (1.75”) 2 E = dos espacios de subrack.
CODIFICADORES ESTÉREO TVC
Recomendamos ver previamente la sección “Concepto MAXplatform”
CARACTERÍSTICAS.
ENTRADAS Y SALIDAS DE AUDIO BALANCEADAS. ALTA RELACIÓN COSTO-BENEFICIO.
IDIOMA ESPAÑOL ó INGLÉS. CONTROL DIGITAL ESCALABLE.
BAJO CONSUMO DE ESPACIO Y ENERGÍA.
CODIFICADORES ESTÉREO TVC, Chasis control maestro.
CODIFICADORES ESTÉREO TVC, Chasis control esclavo.
CODIFICADOR ESTÉREO TVC, Módulos de subrack.
Cada chasis puede contener:
1 codificador estéreo TVC maestro y/o un esclavo, o
2 codificadores estéreo TVC esclavos.
Cada módulo puede contener: 1 codificador estéreo.
Los codificadores estéreo TVC procesan analógicamente dos señales de audio, izquierdo y derecho, y entregan en la salida una señal estéreo compuesta que puede inyectarse interna o externamente al modulador de un sistema de TV por cable .
En su diseño se utilizaron procesos fijos para preénfasis y compresión de audio, evitandose el complejo y costoso proceso espectral del sistema BTSC, que resuelve principalmente situaciones a las que los canales de cable normalmente no están expuestos. Con ello se logró un producto de calidad a un costo razonable.
MENÚ DE FUNCIONES
El menú de funciones se muestra en la pantalla del ECM. Con los botones del frente “INC” o “DEC”, se elige ascendente o descendentemente la función deseada, la cual parpadea al ser elegida; con el botón “ENTER” se confirma la elección, lo que despliega submenús para aplicar la acción correspondiente.
Funciones: Acción:
IDIOMA/LANGUAGE Selecciona Español o Inglés. AUD IZQ Ajusta nivel del canal izquierdo. AUD DER Ajusta nivel del canal derecho.
AUD COMP Ajusta nivel de audio compuesto.
ESPECIFICACIONES TÍPICAS
ENTRADA DE AUDIO
Nivel de entrada: -10 a + 10 dBm. Impedancia balanceada: 600 Ohms.
Conector: tira tornillos.
SALIDA DE AUDIO
Nivel de audio compuesto: 1 Vpp. Respuesta de frecuencia,
20 Hz. - 15.2 KHz. +/- 1 dB. Separación de canal estéreo,
50 Hz. - 14.5 KHz. >24 dB. Distorsión armónica,
100 Hz. - 10 KHz. <1 % Imped. balanceada: 600 Ohms Conector: tira tornillos. ** Si requiere el consumo específico de algún modelo,
MECÁNICAS
Altura del subrack: 4 U Dimensiones con empaque: alto x frente x fondo
Chasis R, 11 x 53 x 34.5 cms Subrack 11 x 53 x 34.5 cms Módulos 1E 9 x 24 x 34.5 cms Peso Aprox. con empaque:
Chasis R, 1 subensamble 4 Kg. Chasis R, 2 subensambles 4.2 Kg. Subrack 6 Kg.
Módulos 1E 1.2 Kg.
ENERGÍA
Voltaje de entrada: 100 a 230 VCA Consumo Aprox. de energía ** Chasis R, 1 codificador 16 W
INFORMACIÓN PARA PEDIDOS
(Espacio
MOD Req.) DESCRIPCIÓN
CER3 (1 U ) Codificador estéreo TVC, maestro
CER32 (1 U ) Codificador estéreo TVC, maestro / esclavo CER2 (1 U ) Codificador estéreo TVC, esclavo
CER22 (1 U ) Codificador estéreo TVC doble, esclavo CES2* (1 E ) Codificador estéreo TVC, esclavo
ACCESORIOS
I2C50 Puente RJ11, 0.5 Mts. DB975 Puente DB9, 0.75 Mts. NMxx Null modem, DB9-RJ11, xx Mts.
Significado de algunos elementos: C = Codificador
E = audio estéreo TVC R = serie R, montaje en rack S = serie S, montaje en subrack
3 = equipo maestro 2 = equipo esclavo
1 U = una unidad de rack (1.75”) 1 E = un espacio de subrack
*Para instalar los módulos se requiere espacio en un subrack con bus (SB2 o SBO2) y una fuente de energía con control maestro (F_ 3); si usted no dispone de este espacio o de la fuente, deberá ordenarlos.
