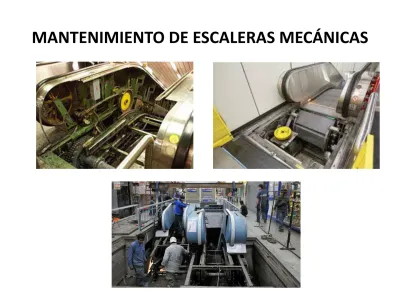

MANTENIMIENTO DE ESCALERAS MECÁNICAS
MANTENIMIENTO DE ESCALERAS MECÁNICAS
SUB TEMA 5
MANTENIMIENTO BÁSICO
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.1.- DEFINICIÓN
El mantenimiento básico se refiere a las tareas fundamentales de inspección visual, verificación de holguras, lubricación, limpieza general y comprobación de seguridades de la escalera (rampa).
5.2.- PREPARACIÓN
Desplácese a la obra, compruebe e instale barreras de seguridad.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.- INSPECCIÓN VISUAL DEL EQUIPO 5.3.1.- BALAUSTRADA Y ZÓCALOS
• Comprobar si hay cepillos deflectores dañados. En caso de existir, avise a su supervisor.
• Comprobar si hay arañazos o abolladuras en zócalo interior.
• Comprobar si hay arañazos o abolladuras en paneles interiores sólidos o de vidrio.
• Comprobar los cepillos de la entrada del pasamanos.
• Comprobar daños o golpes en el cepillo.
• Comprobar tornillos sueltos o dañados. Apriételos o sustitúyalos.
• Comprobar las tiras de demarcación de peldaños.
• Comprobar si las partes de la base del pasamanos están flojas o desalineadas.
• Comprobar la existencia y el estado de pictogramas. Si fuera necesario, sustituya los pictogramas en caso de que estén gastados, dañados o falten.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.1.- BALAUSTRADA Y ZÓCALOS (CONT.)
Cepillo deflector
Cepillo de pasamanos
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.1.- BALAUSTRADA Y ZÓCALOS (CONT.)
Pictogramas en balaustrada y zócalo
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.2.- ILUMINACIÓN
Compruebe visualmente el funcionamiento de la iluminación; sustituya las bombillas o los elementos luminosos si fuera necesario.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.4.- ESTADO EXTERNO DEL PASAMANOS
Comprobar visualmente si el pasamanos tiene golpes externos, dobleces o deterioro. Avise a su supervisor sobre cualquier anomalía existente.
Pasamanos
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.3.5.- ESTADO DE LA PLACA DE PEINES
Comprobar si hay deformaciones, dientes rotos o tornillos flojos; apriete los tornillos o sustituya el segmento de peine si fuera necesario.
Placa de peines Peine
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.4.- COMPROBACIÓN DE HOLGURAS 5.4.1.- HOLGURA ENTRE PELDAÑOS
La holgura entre dos peldaños consecutivos no debe exceder los 6 mm [15/64 pulgadas.].
x <= 6mm
Holgura entre peldaños
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.4.2.- HOLGURA ENTRE PELDAÑO Y ZÓCALO
El espacio nominal entre peldaño y zócalo debe ser de 2 mm [5/64 pulgadas].
Holgura entre peldaño y zócalo
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.4.3.- HOLGURA ENTRE PELDAÑO Y SEGMENTO DE PEINE
La holgura entre segmento de peine y el peldaño debe ser de 4 mm [5/32 pulg].
1.- Peldaño 2.- Peine
Holgura peine - peldaño
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.5.- COMPROBACIÓN DE LOS DISPOSITIVOS DE SEGURIDAD EXTERNOS 5.5.1.- BOTÓN STOP (PARADA DE EMERGENCIA)
Comprobar el funcionamiento.
5.5.2.- INTERRUPTOR DE ENTRADA DE PASAMANOS Comprobar el funcionamiento.
Interruptor entrada pasamanos
Botón STOP
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.5.3.- INTERRUPTOR DE ENTRADA DE PELDAÑOS Compruebe el funcionamiento.
Interruptor entrada pasamanos en placa de peines.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.5.4.- INTERRUPTOR DE ZÓCALO (SI EXISTE)
• ANSI: Compruebe funcionamiento; el interruptor debería actuar con un movimiento del zócalo de 1,5 mm [1/16 pulg].
• EN115: Compruebe funcionamiento; el interruptor debería actuar con un movimiento del zócalo de 3,2 mm [1/8 pulg.].
5.5.5.- INTERRUPTORES DE CUBIERTA DE ACCESO (SI EXISTE) Comprobar funcionamiento cada vez que se retira una cubierta.
1.- Cubierta.
2.- Interruptor de cubierta.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.5.6.- STOP DE FOSO
Compruebe el funcionamiento.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.6.- COMPROBAR ARMARIO DE CONTROL
Inspeccionar visualmente cualquier marca, apretar conexiones flojas, limpiar.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.7.- COMPROBAR LA DISTANCIA DE FRENADO
Si la distancia de frenado está entre 200 mm [7-7/8 pulg.] y 350 mm [13-3/4 pulg.] máximo no es preciso ajustar el freno. Si es necesario ajustar, entonces el freno debe estar entre los valores nominales.
Los valores nominales son:
• 220 mm [8-11/16 pulg.] a 0.4 m/s [80 ppm]
• 270 mm [10-5/8 pulg.] a 0.5 m/s [100 ppm]
Visualmente, la escalera se debe parar en una distancia comprendida entre medio y un peldaño.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.7.- COMPROBAR LA DISTANCIA DE FRENADO (CONT.) Procedimiento de medición:
• Marque un peldaño y zócalo con cinta (Fig.1).
• Con la botonera de revisión, mueva la escalera primero hacia arriba, luego hacia abajo. Pare cuando vea las marcas en el peldaño y el zócalo alineadas (Fig. 1+2).
• Mida la distancia entre las dos marcas (Fig. 3).
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.8.- LIMPIEZA DE FOSOS (LIMPIEZA SUPERFICIAL) Limpiar. No debe haber aceite ni basura en los fosos.
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.9.- LUBRICAR LA CADENA DE PELDAÑOS
Hacerlo sólo en cadenas que sean lubricables (si es necesario).
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.10.- LUBRICADOR AUTOMÁTICO
La solución ideal para conseguir un funcionamiento silencioso de una escalera mecánica es con un sistema de lubricación pues así se abastecen a demanda y de forma continua las guías de peldaños, las cadenas de peldaños y las cadenas de transmisión con lubricante.
El sistema de lubricación para guías de peldaños está formado por un cepillo pequeño, el material de sujeción correspondiente y un lubricador que se instala directamente en el
peldaño. El cepillo lubrica las cadenas de peldaños a ambos lados de los eslabones de cadena, por lo que no se mojan los rodillos de plástico.
La cadena de transmisión se abastece con aceite a través del lubricador de forma fiable y uniforme, puesto que el cepillo está directamente unido al perfil en U. Gracias a los sistemas de lubricación se garantiza una descarga uniforme de lubricante y se consigue de forma sumamente eficiente.
Cadena transmisión Lubricador
MANTENIMIENTO DE ESCALERAS MECÁNICAS
5.- MANTENIMIENTO BÁSICO
5.10.- LUBRICADOR AUTOMÁTICO (CONT.)
Verificar el depósito; comprobar ajuste y funcionamiento de cepillos.
Lubricador en cadenas de peldaños
