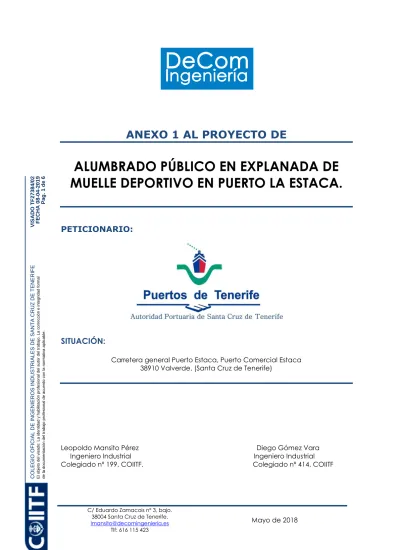

ALUMBRADO PÚBLICO EN EXPLANADA DE MUELLE DEPORTIVO EN PUERTO LA ESTACA.

(1)

C/ Eduardo Zamacois nº 3, bajo.

38004 Santa Cruz de Tenerife.

[email protected] Tlf: 616 115 423

Mayo de 2018

ANEXO 1 AL PROYECTO DE

ALUMBRADO PÚBLICO EN EXPLANADA DE MUELLE DEPORTIVO EN PUERTO LA ESTACA.

PETICIONARIO:

SITUACIÓN:

Carretera general Puerto Estaca, Puerto Comercial Estaca 38910 Valverde, (Santa Cruz de Tenerife)

Leopoldo Mansito Pérez Diego Gómez Vara Ingeniero Industrial Ingeniero Industrial Colegiado nº 199, COIITF. Colegiado nº 414, COIITF COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.

VISADO TF27384/02 FECHA 08-04-2019 Pag. 1 de 6

(2)

38005 Santa Cruz de Tenerife [email protected]

+34 616 115 423

Ref: 18046 PY-AP Anexo 1

Proyecto de alumbrado público en explanada de

muelle deportivo en Puerto La Estaca Página 1 de 5

Í ^NDICE

1 MEMORIA DESCRIPTIVA. _______________________________________________________________________ 2

1.1 ANTECEDENTES. ___________________________________________________________________________ 2 1.2 OBJETO. __________________________________________________________________________________ 2 1.3 PETICIONARIO. ____________________________________________________________________________ 2 1.4 EMPLAZAMIENTODELAINSTALACIÓN. _______________________________________________________ 2 1.5 DESCRIPCIÓNDELESTABLECIMIENTO.________________________________________________________ 3 1.6 DESCRIPCIÓNDELASACTUACIONESAEJECUTAR. ____________________________________________ 3 1.7 PROGRAMADENECESIDADESDEPOTENCIA. ________________________________________________ 4 1.8 DESCRIPCIÓNDELASINSTALACIONES. _______________________________________________________ 4 2 PLAZO DE EJECUCIÓN. ________________________________________________________________________ 5

COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.

(3)

+34 616 115 423

1 MEMORIA DESCRIPTIVA.

1.1 ANTECEDENTES.

La Autoridad Portuaria de Santa Cruz de Tenerife encargó a este ingeniero la redacción del proyecto de alumbrado público en Explanada de Muelle Deportivo La Estaca en la isla de El Hierro. Debido a las peculiaridades que conlleva la alejada situación de esa isla y las limitaciones derivadas de este hecho, se ha comprobado que el plazo de ejecución establecido no es suficiente para la ejecución de los trabajos proyectados. Por tanto, la Autoridad Portuaria solicita que se revise tal apartado.

Reservados todos los derechos a favor del autor, quedando prohibida la reproducción o plagio, en todo o en parte, en cualquier tipo de soporte o por internet sin el permiso del autor. Sólo se permite su uso y divulgación a la empresa o persona que figura como peticionario en este documento, para los fines exclusivos para los que se ha elaborado esta obra: tramitación ante las administraciones públicas y existencia de un ejemplar en el archivo de la empresa. En caso de venta o traspaso de la actividad a un tercero, el uso de este documento queda sujeto al permiso del autor.

1.2 OBJETO.

El objeto del presente Anexo 1 al proyecto es justificar la ampliación del plazo de ejecución de los trabajos.

En cumplimiento del Decreto de Liberalización Industrial R.D. 2135/1980 de 26 de Septiembre y O.M. de 19 de Diciembre que desarrolla el mismo, de las Leyes 2/1974 de 13 de Febrero y 74/1978 de 26 de Diciembre sobre Colegios Profesionales y de 10/1990 de 23 de Mayo sobre Colegios Profesionales de Canarias, y del Decreto 277/1990 de 27 de Diciembre que recoge el Reglamento de esta última, se redacta este proyecto, que consta de Memoria, Planos, Estudio de Seguridad y Salud, Pliego de Condiciones y Presupuesto. Para la tramitación de estos documentos se tendrá en cuenta la Ley 30/1992 de 26 de noviembre sobre Procedimiento Administrativo.

1.3 PETICIONARIO.

Organismo: Autoridad Portuaria de Santa Cruz de Tenerife

CIF: Q3867002B

Domicilio Social: Avenida Francisco La Roche 49 38001 Santa Cruz de Tenerife Teléfono: 922605400

1.4 EMPLAZAMIENTO DE LA INSTALACIÓN.

Dirección: Cr. Gral. Puerto La Estaca

38910 Valverde, Santa Cruz de Tenerife Referencia

catastral: 4166801BR1746N0001RT

Coordenadas UTM: X:213.955,88; Y:3.076.813,26; Z:2,15 COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.

(4)

+34 616 115 423

1.5 DESCRIPCIÓN DEL ESTABLECIMIENTO.

El objeto de proyecto abarca las siguientes zonas:

ZONA SUPERFICIE (m

²

)

Explanada 7804,41

Dique 1949,04

Total, superficie 9753,45

1.6 DESCRIPCIÓN DE LAS ACTUACIONES A EJECUTAR.

Para la ejecución presente proyecto de alumbrado público exterior, se llevarán a cabo las siguientes actuaciones:

 Apertura de zanjas para instalación de canalizaciones.

 Formación de arquetas.

 Instalación de picas de tierra.

 Instalación de columnas.

 Instalación de luminarias y equipos de telegestión.

 Ampliación de cuadro eléctrico existente.

 Instalación de cableado y red de tierras.

COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.

(5)

+34 616 115 423

1.7 PROGRAMA DE NECESIDADES DE POTENCIA.

La instalación eléctrica se alimentará desde el cuadro eléctrico existente ubicado en un armario en el exterior, en el entorno del muelle deportivo, junto a la vía de acceso de la terminal de pasajeros del Puerto de La Estaca.

La instalación de alumbrado público exterior objeto de proyecto supone el aumento de la potencia instalada, debido a la incorporación de los receptores que se muestran a continuación:

Tipo Potencia

unitaria (W) Número Potencia total instalada (W)

Luminaria PHILIPS Luma 1 BGP625 100W led DM50 100 3 300

Proyector PHILIPS Clearflood BVP650 158W led DS 158 30(*) 4740

TOTAL 5040

(*) El proyecto contempla la instalación de 27 proyectores, no obstante, se calculan 30 suponiendo que pueda ampliarse la dotación en las coronas proyectadas.

Se detalla el cálculo y sus resultados en las tablas de la memoria justificativa del presente proyecto. Para el cuadro eléctrico del muelle deportivo, se tiene:

Potencia máxima admisible: 110,720 kW

Potencia instalada antes del proyecto: 55,000 kW Potencia simultánea antes de la reforma (Cs=0,71): 39,000 kW (*) Potencia instalada de alumbrado público: 5,040 kW Potencia demandada de alumbrado público: 5,040 kW Potencia instalada después del proyecto: 60,040 kW Potencia simultánea después del proyecto (Cs=0,73): 44,040 kW (*)

Potencia contratada: P1: 51,000 kW

P2: 51,000 kW P3: 78,000 kW (**)

Tensión de suministro: 3x230/400 V

(*) Incluyendo reservas existentes.

(**) El contrato eléctrico es único para todo el puerto de La Estaca.

En la memoria justificativa de baja tensión se detalla el cálculo que lleva al anterior resumen de datos.

1.8 DESCRIPCIÓN DE LAS INSTALACIONES.

Se proyecta una instalación de alumbrado público exterior en el muelle deportivo del Puerto de La Estaca, con una potencia total de 5040 W.

De acuerdo a la UNE 12464-2, "Iluminación en los lugares de trabajo. Parte 2: Lugares de trabajo en exteriores", para alumbrado general en puertos, y aparcamiento con tráfico medio, se tiene:

 Iluminancia media (Em): 10 lux

 Uniformidad mínima de iluminancia (Uo): 0,25

 Índice de deslumbramiento (GRL): 50 COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.

(6)

+34 616 115 423

No obstante, por requisitos de la propiedad, se dará un nivel lumínico superior:

 Iluminancia media (Em): 15 lux

 Uniformidad mínima de iluminancia (Uo): 0,40 Para alcanzar los requisitos expuestos, se dispondrán:

 3 ud. Luminaria PHILIPS Luma 1 BGP625 100W led DM50 sobre columna de de acero galvanizado de 10 metros en la zona del muelle.

 27 ud. Proyector PHILIPS Clearflood BVP650 158W led DS sobre columna de acero galvanizado de 14 metros con cruceta en rombo o cuadrada en la zona de la explanada.

Se empleará el sistema de telegestión CityTouch Ready de PHILIPS, que se instala a cada luminaria individualmente. Además, se instalará un programador horario en el cuadro eléctrico, para que, por medio de contactores, deje sin tensión a los 3 circuitos de alumbrado durante el día.

Las luminarias se dispondrán en 3 circuitos trifásicos bajo canalización enterrada, dos de ellos alimentarán a los proyectores ubicados en la explanada, y se dispondrán a tresbolillo para dar fiabilidad a la instalación, y el tercero alimentará a las luminarias del dique.

El cuadro eléctrico objeto de proyecto, ubicado en el muelle deportivo, está alimentado desde el centro de transformación existente propiedad de la Autoridad Portuaria de Santa Cruz de Tenerife con matrícula C700105, de 630 kVA.

2 PLAZO DE EJECUCIÓN.

Esta instalación puede entrar en servicio en el plazo de 3 meses, con una media de 4 personas de media trabajando a partir de disponer de la preceptiva Licencia Municipal.

En Santa Cruz de Tenerife, 8 de abril de 2019.

Fdo.: Leopoldo Mansito Pérez Ingeniero Industrial Colegiado nº 199, COIITF.

AUTORIDAD PORTUARIA DE SANTA CRUZ DE TENERIFE

JEFE DE UNIDAD DE INSTALACIONES INDUSTRIALES Y EDIFICACIÓN

JEFE DEL DEPARTAMENTO DE INFRAESTRUCTURAS

Fdo.: Santiago Yanes Díaz Fdo.: Javier Mora Quintero COLEGIO OFICIAL DE INGENIEROS INDUSTRIALES DE SANTA CRUZ DE TENERIFE El objeto del visado: La identidad y habilitación profesional del autor del trabajo. La corrección e integridad formal de la documentación del trabajo profesional de acuerdo con la normativa aplicable.
