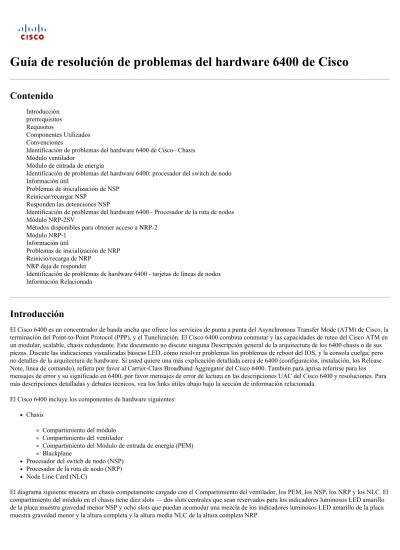

Guía de resolución de problemas del hardware 6400 de Cisco

(1)

Guía de resolución de problemas del hardware 6400 de Cisco

Contenido

Introducción prerrequisitos Requisitos

Componentes Utilizados Convenciones

Identificación de problemas del hardware 6400 de Cisco– Chasis Módulo ventilador

Módulo de entrada de energía

Identificación de problemas del hardware 6400: procesador del switch de nodo Información útil

Problemas de inicialización de NSP Reiniciar/recargar NSP

Responden las detenciones NSP

Identificación de problemas del hardware 6400 - Procesador de la ruta de nodos Módulo NRP-2SV

Métodos disponibles para obtener acceso a NRP-2 Módulo NRP-1

Información útil

Problemas de inicialización de NRP Reinicio/recarga de NRP

NRP deja de responder

Identificación de problemas de hardware 6400 - tarjetas de líneas de nodos Información Relacionada

Introducción

El Cisco 6400 es un concentrador de banda ancha que ofrece los servicios de punta a punta del Asynchronous Transfer Mode (ATM) de Cisco, la terminación del Point-to-Point Protocol (PPP), y el Tunelización. El Cisco 6400 combina conmutar y las capacidades de ruteo del Cisco ATM en un modular, scalable, chasis redundante. Este documento no discute ninguna Descripción general de la arquitectura de los 6400 chasis o de sus piezas. Discute las indicaciones visualizadas básicas LED, cómo resolver problemas los problemas de reboot del IOS, y la consola cuelga; pero no detalles de la arquitectura de hardware. Si usted quiere una más explicación detallada cerca de 6400 (configuración, instalación, los Release Note, línea de comando), refiera por favor al Carrier-Class Broadband Aggregator del Cisco 6400. También para aprisa referirse para los mensajes de error y su significado en 6400, por favor mensajes de error de lectura en las descripciones UAC del Cisco 6400 y resoluciones. Para más descripciones detalladas y debates técnicos, vea los links útiles abajo bajo la sección de información relacionada.

El Cisco 6400 incluye los componentes de hardware siguientes:

Chasis

Compartimiento del módulo Compartimiento del ventilador

Compartimiento del Módulo de entrada de energía (PEM) Blackplane

Procesador del switch de nodo (NSP) Procesador de la ruta de nodo (NRP) Node Line Card (NLC)

El diagrama siguiente muestra un chasis competamente cargado con el Compartimiento del ventilador, los PEM, los NSP, los NRP y los NLC. El compartimiento del módulo en el chasis tiene diez slots — dos slots centrales que sean reservados para los indicadores luminosos LED amarillo de la placa muestra gravedad menor NSP y ocho slots que puedan acomodar una mezcla de los indicadores luminosos LED amarillo de la placa muestra gravedad menor y la altura completa y la altura media NLC de la altura completa NRP.

(2)

prerrequisitos

Requisitos

No hay requisitos específicos para este documento.

Componentes Utilizados

La información en este documento se basa en el gateway del acceso universal del Cisco 6400.

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está funcionando, asegúrese de haber comprendido el impacto que puede tener cualquier comando.

Convenciones

Para obtener más información sobre las convenciones del documento, consulte las Convenciones de Consejos Técnicos de Cisco.

Identificación de problemas del hardware 6400 de Cisco– Chasis

Módulo ventilador

El módulo de ventilador está situado en el top del chasis y conectado con el backplane. El módulo proporciona la circulación de aire en el sistema. La entrada de aire está situada en la parte inferior del chasis, y hay un extractor en la parte alta superior del chasis a través del módulo de ventilador.

El módulo de ventilador soporta el hot swapping y se puede substituir sin la operación del sistema de interrupción. Es importante observar que el sistema apagará después de dos minutos si se quita y no se substituye el módulo de ventilador.

Utilice el comando show environment en el NSP al mostrar información sobre la operación y los niveles de temperatura de la fan.

Switch#show environment

Temperature normal: chassis inlet measured at 27C/80F Temperature normal: chassis core measured at 33C/91F Fan: OK AC Power Entry Module 0 status: OK Switch#

Cuando una sola fan falla, se recomienda el reemplazo del módulo de ventilador. Si varias fans fallan, se requiere el reemplazo del módulo de ventilador. La tabla siguiente muestra el módulo de ventilador LED.

Tabla 1

(3)

LED Estado Condición Fans OK Verde fijo Las fans son operativas.

Sola falla de ventilador Amarilloconstante Una fan ha fallado y se accionan las alarmas.

Falla de ventilador

múltiple Amarillo

constante Dos o más fans han fallado y el sistema apagará.

Módulo de entrada de energía

DC PEM mostrado arriba proporciona la filtración y suministra la alimentación eléctrica de CC a los componentes electrónicos del chasis. Dos bahías PEM están en el chasis pero se requiere solamente un PEM. Un PEM adicional se puede utilizar para la Redundancia. Los PEM están situados en el lado izquierdo del chasis y instalados del frente. El poder de la fuente de entrada (-48VDC de una fuente de la alimentación centralizada del edificio) ingresa el chasis a través de las terminales de tornillo en la parte posterior del chasis y se provee a los PEM cuando están conectados en el backplane.

El AC PEM mostrado arriba proporciona la conversión de energía directamente de la alimentación de entrada del recurso VAC al -48VDC usado internamente en el chasis del Cisco 6400. Corriente de CA entra el AC PEM a través de un cable de alimentación eléctrica asociado a la placa frontal.

Publique el comando show environment en el NSP al mostrar información sobre el funcionamiento de PEM.

Switch#show environment

Temperature normal: chassis inlet measured at 27C/80F Temperature normal: chassis core measured at 33C/91F Fan: OK AC Power Entry Module 0 status: OK Switch#

Cuando un PEM falla y un PEM redundante está disponible en el chasis, el PEM redundante comenzará y proporcionará continuamente el poder al Cisco 6400. Se recomienda el reemplazo del PEM. Si no hay un PEM redundante, se requiere el reemplazo del PEM.

Módulo de entrada de energía CC LED de las demostraciones del cuadro 2.

Tabla 2

LED Estado Condición

Energía Verde fijo Energía disponible.

Incidente Amarilloconstante El PEM ha fallado o se apaga.

Miswire Amarilloconstante Los cables se asocian incorrectamente y deben ser invertidos.

LED del módulo de las demostraciones del cuadro 3 entrada de energía de CA.

(4)

Cuadro 3

Energía Verde fijo Energía disponible.

Incidente Amarillo constante El PEM ha fallado o se apaga.

Identificación de problemas del hardware 6400: procesador del switch de nodo

El NSP es la placa procesadora de sistema principal en el Cisco 6400 y reside en el slot del chasis 0A o 0B. El NSP contiene el motor y el procesador de switch ATM, y la mayoría de los componentes de la memoria. El NSP funciona con el software del sistema que mantiene y ejecuta las funciones de administración que controlan el sistema.

Indicadores de las demostraciones NSP del cuadro 4.

Cuadro 4

ESTADO

Amarillo constante que centella el verde constante amarillo del centelleo del verde apagado

El software de Cisco IOS no se está

ejecutando. El sistema está iniciando. El NSP es activo (primario). El NSP es espera (secundario). El NSP no tiene ningún poder.

FALL Amarillo apagado El NSP ha fallado. El NSP no ha fallado.

Información útil

La siguiente información es esencial para determinar la causa de la mayoría de los problemas NSP.

Salidas del comando show tech-support.

Registros de la consola.

Información de registro del sistema.

Archivo CRASHINFO.

Complete la secuencia de arranque si el router experimenta los errores de arranque.

La captura de la información de la consola del NSP es esencial por localización de averías de problemas NSP. Registre la salida de la consola en un archivo para la análisis posterior o para uso del Centro de Asistencia Técnica de Cisco (TAC), si se abre un caso TAC.

Problemas de inicialización de NSP

Si el ESTATUS o el LED INDICADOR DE ERROR en el NSP sigue siendo amarillo (no cambia al verde), el primer paso en determinar la causa del problema es conectar con la consola y considerar si usted puede conseguir un prompt de router. Para la información sobre las configuraciones de terminal de una conexión de consola, vea la sección de Troubleshooting de las instalaciones del hardware y de la guía de mantenimiento del Cisco 6400 UAC.

Si el NSP está bloqueado en el modo del monitor de la memoria ROM (ROMmon) con un prompt ROMMON, fije el registro de la configuración a 0x2102 y recargue el NSP.

rommon 1>confreg 0x2102 rommon 2>reset

Si el NSP todavía está en el modo ROMMON después de que fuera recargado, utilice el Procedimiento de recuperación siguiente.

Publique el comando dev de determinar qué dispositivos están disponibles en el NSP.

1.

rommon1>dev

Devices in device table:

id name bootflash: boot flash

slot0: PCMCIA slot 0 slot1: PCMCIA slot 1 disk0: PCMCIA slot 0 disk1: PCMCIA slot 1

(5)

eprom: eprom rommon 2>

Publique el comando dir <device_id> de buscar para una imagen válida del Cisco IOS Software.

2.

rommon 2>dir disk0:

Directory of disk0:

3 0 drw- images 4 0 drw- slot1 5 0 drw- slot2 6 0 drw- slot3 7 0 drw- slot4 8 0 drw- slot5 9 0 drw- slot6 10 0 drw- slot7 11 0 drw- slot8

8283 5025140 -rw- c6400s-wp-mz_121-5_DB.bin 13298 5289460 -rw- c6400s-wp-mz.122-2.B1.bin 4287 0 drw- non-mirror

rommon 3>

Inicie de la imagen que usted seleccionó.

3.

rommon3>boot disk0:c6400s-wp-mz.122-2.B1.bin

Self decompressing the image : ################################################

###############################################################################

[OK]

Reiniciar/recargar NSP

Las reinicializaciones espontáneas/las recargas o los errores NSP se pueden causar por el software o el soporte físico. Solamente discuten los errores causados por el hardware en este documento. La información del desperfecto y los registros de la consola se requieren entender si el problema sea soporte físico o software relacionado.

Los errores de paridad y los errores en el bus son ejemplos de los errores que pueden ser causados por el hardware:

Errores de paridad – Éstos se pueden causar por las fallas de hardware o las alteraciones de un evento único. Revise por favor los errores de paridad de la memoria del procesador (PMPE) para ayudar a determinar si el problema es causado por una alteración de un evento único o una falla de hardware.

Errores en el bus – Éstos se pueden causar por el software o el soporte físico. Revise por favor los caída de error de bus del troubleshooting para ayudar a determinar si el problema es causado por el soporte físico o el software.

Responden las detenciones NSP

La consola no responderá si el NSP para el responder. Esto se puede causar por un error en hardware, memoria, software, o por CPU elevada una utilización. Vea por favor que router del troubleshooting cuelga para más información.

Identificación de problemas del hardware 6400 - Procesador de la ruta de nodos

El NRP envía y recibe el tráfico entre uno o más puertos del switch ATM NSP. El Cisco 6400 puede contener los módulos múltiples NRP configurados para actuar independientemente o como pares redundantes (1+1). Usted puede insertar los NRP en los slots 1 a 8 en el chasis del Cisco 6400.

El Cisco 6400 soporta dos NRP, señalados como el NRP-2SV y NRP-1. Éstos se pueden utilizar juntos en cualquier combinación en un solo chasis del Cisco 6400.

Módulo NRP-2SV

El NRP-2SV proporciona una interfaz de Ethernet Gigabite y una suficiente Capacidad de procesamiento para manejar un índice OC-12 de tráfico de usuarios.

(6)

Indicadores luminosos LED del NRP-2SV de las demostraciones del cuadro 5.

Cuadro 5

ESTADO

Amarillo constante que centella el amarillo constante verde constante amarillo apagado

El NRP-2SV es activo. El sistema está iniciando. El Cisco IOS Software no se está ejecutando. El NRP-2SV no tiene ningún poder.

FALL Amarillo constante apagado El NRP-2SV ha fallado. Funcionamientonormal.

Métodos disponibles para obtener acceso a NRP-2

Hay dos métodos disponibles para acceder el NRP-2:

Acceder la consola NRP-2 con el NSP

Usando Telnet a conectar con el NRP-2 del NSP

Usted puede también configurar el NRP-2 con el Cisco 6400 Service Connection Manager, libera 2.2(1) y posterior. Para más información, refiera al Cisco 6400 SCM.

Acceder la consola NRP-2 con el NSP

El NSP se equipa de un servidor de la comunicación interna para acceder la línea de la consola NRP-2. Para acceder la línea de la consola NRP-2, utilice Telnet para conectar con el NSP como a Communication Server (Servidor de comunicación), usando los números del puerto mostrados en el cuadro 6 abajo para seleccionar el NRP-2.

Cuadro 6

Números del puerto NSP Communication Server

(Servidor de comunicación) Slot del chasis asociado del Cisco 6400

2001, 4001, 6001 Ranura 1

2002, 4002, 6002 Slot2

2003, 4003, 6003 Slot 3

2004, 4004, 6004 Slot 4

2005, 4005, 6005 Slot 5

2006, 4006, 6006 Slot 6

2007, 4007, 6007 Slot 7

2008, 4008, 6008 Slot 8

Para salir la línea de la consola NRP-2 sin el cierre de la conexión de consola, utilice el Ctrl-Shift-6 de la secuencia de escape. Para cerrar la conexión de la línea de la consola NRP-2, utilice el comando exit.

El ejemplo de procedimiento abajo ilustra este más futuro.

Suponga que el NSP en su sistema del Cisco 6400 tiene el IP Address de administración 10.1.5.4. Para acceder la línea de la consola del NRP-2 en el slot 6 del mismo chasis del Cisco 6400, utilice el comando telnet de otro router:

1.

device#telnet 10.1.5.4 2006 Trying 10.1.5.4, 2006 ... Open NRP-2#

Para volver al prompt del dispositivo sin el cierre de la conexión de la línea de la consola NRP-2, ingrese el Ctrl-Shift-6 de la secuencia de escape en el prompt NRP-2. Note que no aparece la secuencia de escape completa mientras que usted la ingresa en el comando line interface(cli):

2.

NRP-2# Ctrl^ x device#

Para volver a la línea de la consola conectada NRP-2, el golpe ingresa en el prompt del dispositivo.

3.

(7)

device#

[Resuming connection 1 to 10.1.5.4 ... ] NRP-2#

Para cerrar la conexión de la línea de la consola NRP-2, utilice la secuencia de escape para volver al prompt del dispositivo, y después utilice el comando exit.

4.

NRP-2#Ctrl^

device#exit

(You have open connections) [confirm]

Closing:10.1.5.4 !

device con0 is now available Press RETURN to get started.

device>

Usando Telnet a conectar con el NRP-2 del NSP

El NSP se equipa de los alias del comando para usar Telnet para conectar con un NRP-2 en el mismo chasis del Cisco 6400. Para utilizar Telnet para conectar con el NRP-2, utilice el comando alias siguiente NSP en el modo EXEC.

Comando Propósito

Switch#nrpsslot Aplicaciones Telnet de conectar con el NRP-2 en el slot especificado.

Nota: Fije la contraseña habilitada para el NSP antes de que usted utilice Telnet para conectar con el NRP-2.

Para salir la línea del VTY NRP-2 sin el cierre de la sesión telnet, utilice el Ctrl-Shift-6 de la secuencia de escape. Para cerrar a la sesión telnet NRP-2, utilice el comando exit.

El ejemplo de procedimiento abajo ilustra este más futuro.

Suponga que usted quiere utilizar Telnet para conectar con el NRP-2 de un dispositivo fuera de su sistema del Cisco 6400, y el NSP en el Cisco 6400 tiene el IP Address de administración 10.1.5.4. Para utilizar Telnet para conectar con el NRP-2, primero conecte con el NSP, y en seguida utilice el comando nrps alias de conectar con el NRP-2.

1.

device#telnet 10.1.5.4 Trying 10.1.5.4 ... Open User Access Verification Password:

NSP>

NSP>nrps6

Trying 10.6.0.2 ... Open NRP-2>

Para cerrar la sesión telnet al NRP-2 y la vuelta al prompt NSP, utilice el comando exit.

2.

NRP-2>exit

[Connection to 10.6.0.2 closed by foreign host]

NSP>

Módulo NRP-1

El NRP-1 incorpora una interfaz Fast Ethernet del 100 Mbps para conectar en una red del IP y tiene Capacidad de procesamiento para un índice OC-3 de tráfico de usuarios.

Indicadores luminosos LED de las demostraciones NRP-1 del cuadro 7.

Cuadro 7

ESTADO

Verde constante que centella el amarillo constante verde del

El NRP es activo (primario). El NRP es espera (secundario). El Cisco IOS Software no se está ejecutando. El sistema está iniciando. El

(8)

centelleo del amarillo

apagado NRP no tiene ningún poder.

FALL Amarillo constante

apagado El NRP ha fallado. Funcionamiento normal.

Información útil

La siguiente información es esencial para determinar la causa de la mayoría de los problemas NRP.

Salidas del comando show tech-support.

Registros de la consola.

Información de registro del sistema.

Archivo CRASHINFO.

Complete la secuencia de arranque si el router experimenta los errores de arranque.

La captura de la información de la consola del NRP es esencial por localización de averías de problemas NRP. Registre la salida de la consola en un archivo para la análisis posterior o para uso del TAC de Cisco, si se abre un caso TAC.

Problemas de inicialización de NRP

Si el ESTATUS o el LED INDICADOR DE ERROR en el NSP sigue siendo amarillo (no cambia al verde), el primer paso en determinar la causa del problema es conectar con la consola y considerar si usted puede conseguir un prompt de router. Para la información sobre las configuraciones de terminal de una conexión de consola, vea la sección de Troubleshooting de las instalaciones del hardware y de la guía de mantenimiento del Cisco 6400 UAC.

Si el NRP está bloqueado en el modo ROMMON con un prompt ROMMON, fije el registro de la configuración a 0x2102 y recargue el NRP.

rommon 1>confreg 0x2102 rommon 2>reset

Si el NRP todavía está en el modo ROMMON después de que se haya recargado, utilice el Procedimiento de recuperación siguiente.

Publique el comando dev de determinar qué dispositivos están disponibles en el NRP.

1.

rommon 1 >dev

Devices in device table:

id name flash: flash bootflash: boot flash eprom: eprom rommon 2>

Publique el comando dir <device_id> de buscar una imagen válida del Cisco IOS Software.

2.

rommon 2>dir flash:

File size Checksum File name

5545532 bytes (0x549e3c) 0xf1cbd97e c6400r-g4p5-mz.121-5.DC1 rommon 3>

Inicie de la imagen que usted seleccionó.

3.

rommon 3>boot flash:c6400r-g4p5-mz.121-5.DC1

Self decompressing the image : ################################################

###############################################################################

[OK]

Reinicio/recarga de NRP

Las reinicializaciones espontáneas/las recargas o los errores NRP se pueden causar por el software o el soporte físico. Solamente discuten los errores causados por el hardware en este documento. El RMtermcode = 3 nfw y los registros de la consola se requieren entender si el problema sea soporte físico o software relacionado.

(9)

Los errores de paridad y los errores en el bus son ejemplos de los errores que pueden ser causados por el hardware.

Errores de paridad – Éstos se pueden causar por las fallas de hardware o las alteraciones de un evento único. Revise por favor los errores de paridad de la memoria del procesador (PMPE) para ayudar a determinar si el problema es causado por una alteración de un evento único o una falla de hardware.

Errores en el bus – Éstos se pueden causar por el software o el soporte físico. Revise por favor los caída de error de bus del troubleshooting para ayudar a determinar si el problema es causado por el soporte físico o el software.

NRP deja de responder

La consola no responderá si el NRP para el responder. Esto se puede causar por un error en hardware, memoria, software, o por CPU elevada una utilización. Vea por favor que router del troubleshooting cuelga para más información.

Identificación de problemas de hardware 6400 - tarjetas de líneas de nodos

La altura media NLC OC-3/STM-1 SM tiene dos puertos de fibra óptica del 155 Mbps para una conexión unimodal del alcance intermedio del uplink y de las interfaces de link descendente.

La altura media NLC OC-3/STM-1 MM tiene dos puertos de fibra óptica del 155 Mbps para una conexión de modos múltiples en el frente de cada NLC.

DS3 la altura media NLC tiene dos puertos bidireccionales del 45 Mbps para una conexión a los servicios de red usando el cable coaxial.

Indicadores luminosos LED NLC OC-3 y DS3 de las demostraciones del cuadro 8.

Tabla 8

FALL Amarillo constante apagado El NLC ha fallado. El NLC es operativo.

PUERTO 0 (conector superior) TX(transmita)

Póngase verde del amarillo constante que contellea amarillo

Transmita la actividad. Ningún tráfico.

Alarma del extremo lejano. Local Loopback.

RX (reciba) Póngase verde del amarilloconstante Reciba la actividad. Ningún tráfico.

Pérdida de señal.

ESTADO Verde verde del centelleo

apagado Activo (primario). Modo de reserva (secundario). Ningún poder.

PUERTO 1 (conector inferior) TX(transmita)

Pérdida de señal.

ESTADO Verde constante del

centelleo del verde apagado Activo. Modo de reserva. Ningún poder.

OC-12/STM-4 la altura completa NLC tiene un puerto de fibra óptica del 622 Mbps para la conexión del uplink y de las interfaces de link descendente; modo simple, alcance intermedio.

Indicadores luminosos LED NLC de las demostraciones OC-12 del cuadro 9.

(10)

Tabla 9

FALL Amarillo constante apagado El OC-12/STM-4 NLC ha fallado. ElOC-12/STM-4 NLC es operativo.

TX(transmita)

Pérdida de señal.

ESTADO Verde verde del centelleo

apagado Activo (primario). Modo de reserva (secundario). Ningún poder.

El Cisco 6400 puede contener los módulos múltiples NLC, configurados para actuar independientemente o como pares redundantes. Los NLC se pueden insertar en los slots 1 a 8 (el subslots 0 y 1) en el chasis del Cisco 6400.

Para mostrar los módulos NLC en el Cisco 6400, publique el comando show hardware en el NSP.

Switch#show hardware

6400 named Switch, Date: 12:41:06 UTC Wed Dec 19 2001 Feature Card's FPGA Download Version: 0

Slot Ctrlr-Type Part No. Rev Ser No Mfg Date RMA No. Hw Vrs Tst EEP --- --- --- -- --- --- --- --- --- --- 1/0 NRP 73-3082-02 ?? 09694065 Jan 00 00 00-00-00 2.20 FF 0 2/0 NRP 73-2342-03 F0 11667429 Feb 26 99 00-00-00 1.0 0 2 3/0 NRP 73-2342-03 F0 11667428 Feb 27 99 00-00-00 1.0 0 2 4/0 NRP2 73-4902-02 C0 25389496 Feb 28 01 00-00-00 1.0 0 2 5/0 155SM NLC 73-2892-03 01 09156343 Sep 09 98 00-00-00 0.0 0 FF 6/0 155SM NLC 73-2892-03 01 09156410 Sep 09 98 00-00-00 3.1 0 FF 7/0 155MM NLC 73-5824-02 A0 25388608 Feb 24 01 00-00-00 1.0 0 2 8/0 622SM NLC 73-3868-02 A0 14342212 Jul 15 99 00-00-00 1.0 0 2 5/1 DS3 NLC 73-3696-02 02 11555742 Feb 04 99 00-00-00 1.0 0 2 6/1 DS3 NLC 73-3696-02 A0 16088970 Dec 23 99 00-00-00 1.0 0 2 7/1 155SM NLC 73-2892-03 01 11671065 Feb 09 99 00-00-00 1.0 0 2 0A/PC NSP-PC 73-2996-06 A0 15792098 Dec 30 99 00-00-00 1.0 0 2 0A/FC FC-PFQ 73-2281-04 B0 15792035 Dec 30 99 00-00-00 4.1 0 2 0A/SC NSP-SC 73-2997-06 A0 15791346 Dec 30 99 00-00-00 1.0 0 2 0B/PC NSP-PC 73-2996-06 A0 15792204 Dec 28 99 00-00-00 1.0 0 2 0B/FC FC-PFQ 73-2281-04 B0 15791847 Dec 28 99 00-00-00 4.1 0 2 0B/SC NSP-SC 73-2997-06 A0 15791341 Dec 29 99 00-00-00 1.0 0 2 Primary NSP:Slot 0A

DS1201 Backplane EEPROM:

Model Ver. Serial MAC-Address MAC-Size RMA RMA-Number MFG-Date --- ---- --- --- --- --- --- --- C6400 2 10036146 00107BB9BD00 128 0 0 Sep 16 1998 Switch#

Para determinar si un módulo NLC es operativo, publique el comando show hw-module subslot <slot>/<subslot> en el NSP.

Switch#show hw-module subslot 8/0 Slot Ctrlr-Type Comment

---- --- --- 8/0 622SM NLC State = Operational

Switch#

Información Relacionada

Configuración y resolución de problemas del 6400 NRPde Cisco

Preguntas frecuentes sobre el concentrador de acceso universal 6400 de Cisco Preguntas frecuentes sobre la tarjeta de línea del nodo 6400

Preguntas frecuentes sobre el procesador de ruteo del nodo Cisco 6400 Preguntas frecuentes sobre el procesador del switch del nodo Cisco 6400 Notas Técnicas de Troubleshooting

(11)

Fecha de Generación del PDF: 18 Octubre 2015

http://www.cisco.com/cisco/web/support/LA/102/1026/1026109_6400_hw.html
