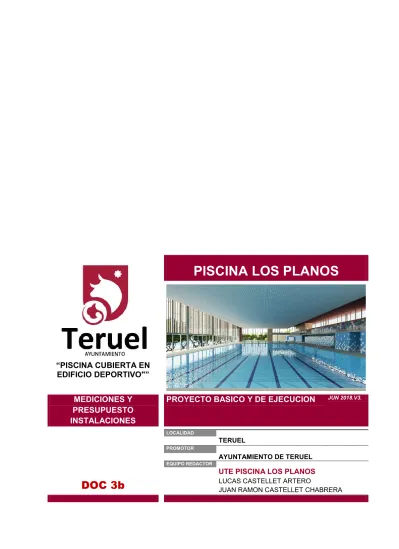

PISCINA LOS PLANOS. DOC 3b PISCINA CUBIERTA EN EDIFICIO DEPORTIVO" PROYECTO BASICO Y DE EJECUCION MEDICIONES Y PRESUPUESTO INSTALACIONES

(1)

PISCINA LOS PLANOS

“PISCINA CUBIERTA EN EDIFICIO DEPORTIVO"”

MEDICIONES Y PRESUPUESTO INSTALACIONES

PROYECTO BASICO Y DE EJECUCION

JUN 2018.V3.

LOCALIDAD

TERUEL

PROMOTOR

AYUNTAMIENTO DE TERUEL

EQUIPO REDACTOR

(2)

1 SEPARATA INSTALACIONES

1.1 UNITARIOS

1.2 DESCOMPUESTOS

1.3 PRESUPUESTO Y MEDICIONES

1.4 RESUMEN PRESUPUESTO INSTALACIONES

1.5 PRESUPUESTO PARA CONOCIMIENTO DE LA ADMINISTRACIÓN

(3)

1 SEPARATA INSTALACIONES

CAPITULO 14. FILTRACION Y DEPURACION CAPITULO 15. INSTALACION DE CLIMATIZACION CAPITULO 16. INSTALACION ELECTRICA CAPITULO 17. INSTALACIONES FONTANERIA CAPITULO 18. INSTALACION DE GAS NATURAL CAPITULO 19. CONTRAINCENDIOS

CAPITULO 20. INSTALACIONES ESPECIALES

(4)

1.1 UNITARIOS

(5)

22-5_6020 11,200 u Rejilla retorno 600x 200 mm 28,08 314,50

22-5_6040 11,400 u Rejilla retorno 600x 400 mm 40,32 459,65

22-5_6060 2,000 u Rejilla retorno 600x 600 mm reticula 58,62 117,24

25HMI-400x 300 6,000 u Rejilla intemperie 25-H-MO <550x 550 aislam 82,45 494,70

462 1.680,000 ml Manguera 4 pares UTP cat. 6 0,02 33,60

BCB41db 1,000 ud Construcción de arqueta registro para Telecomunicaciones de 60x 6 3,86 3,86

BCB42db 1,000 ud Marco y tapa de registro de fundición normalizada para Telecomun 2,06 2,06

BH3VIP188 1,000 u Grupo Presión 3VIP-18/4 BOMBAS IDEAL 3.937,80 3.937,80

BQJC3a 45,000 m Cable armado y antihumedad de 6 F.O. multimodo. 0,02 0,90

BQJC4a 1,000 pp Accesorios y conectores para cable armado y antihumedad de 6 F.O 0,63 0,63

CINTA300 55,000 u Cinta de señalización GAS 0,11 6,05

CMP-514 1,000 u Ex tractor cent. CMP-514-4M/AL 102,71 102,71

CUB01 25,170 m2 Cubierta isotérmica burbujas 400 micrones 5,92 149,01

CVENT3000 1,000 u Caja v entil estanca 3000 30 580,15 580,15

ClairUV.MP100 2,000 u Equipo Clair UV media presión Q=80 m³/h 14.786,53 29.573,06

DEP5M3 1,000 u Depósito agua 4m3 544,94 544,94

DF-47-36-CC 78,000 u Difusor DF-49-3-MT 29,32 2.286,96

FNM420 10,000 u SIRENA DIRECC. ALIM. LAZO 20,48 204,80

MC00030 10,000 u MATER. AUX. O PZAS ESPECIALES 0,14 1,40

MM-400x 300 2,000 u Marco met p/rejilla 400x 300 4,08 8,16

P207100A 100,000 Ml Cable flex ible de 1x 1'5 mm 750v . 0,06 6,00

PA01800 11,000 ud Desagüe para unidad terminal 12,03 132,33

PBAA.1a 0,014 m3 Agua 0,78 0,01

PBAC.2aa 0,014 t CEM II/A-P 32.5 R granel 57,88 0,79

PBRA.1abb 0,097 t Arena 0/3 triturada lv d 10 km 6,86 0,66

PBUA.9a 1,980 l Adhesiv o p/panel aisl y coquilla 3,55 7,03

PEUIPAU3 1,000 Ud Equipamiento de audio para rack 62,26 62,26

PHRedox .EV 2,000 u Electrov álv ula 1 1/2'' equipo Controller 179,39 358,78

PIFG30g 4,000 u Valv esfera lat-niq ø2" 17,32 69,28

PIFG38f 2,000 u Valv retn clapeta lat ø2" 13,86 27,72

PIFG38i 1,000 u Valv retn clapeta lat ø4" 43,02 43,02

PIFG44c 3,000 u Válv ula flotador ø50mm 107,74 323,22

PIFR.2g 1,000 u Filtro agua ø50mm(2") 36,73 36,73

PIGT31cbb 55,000 m Tb PE p/gas ø50mm 10atm 30%acc 2,95 162,25

PISC.1da 4,500 m Tubo ev a PVC sr-B Ø75mm 1,57 7,07

PISC.1ha 3,000 m Tubo ev a PVC sr-B Ø160mm 4,31 12,93

PN400005AH 4,000 Ud Ex tintor CO2 Eficiacia 70B 41,24 164,96

PN400008Ah 16,000 Ud Ex tintor efic.21A-113B 17,32 277,12

POE00001 0,500 h PROGRAMACION OFICIAL ESPECIALIZ 9,40 4,70

PPPZAS1 511,000 pp Accesorios, racoreria, soporteria y piezas especiales 2,32 1.185,52

PPR10110 50,000 Ml Tubo flex ible D-15 mm, 0,08 4,00

PRCP10aab 0,810 l Esmalte martelé brillo col 8,52 6,90

PRSI40B 17,000 ud Dow nlight RSI 40B LED6-32-/830 WH 15,58 264,86

PU021198A 355,400 ud p.p. accesorios, racor., adap., marcos 8,57 3.045,78

PU033001A 2.241,370 m² Fibra 40mm c/capa aluminio reforzada y tela g. 2,13 4.774,12

PU048100A 2,000 Ud Interruptor de flujo 8,45 16,90

PU209001A 4,000 Ud Pica de toma de tierra acero-cob 7,13 28,52

PU209002A 1,000 Ud Arqueta comprobación 13,10 13,10

PU210TA1000 14,000 u Rejilla 210 TA 1000x 600 112,98 1.581,72

PU24BA011 1,000 u Hornacina contador 196,88 196,88

PU50A000a2 7.024,000 ml Conductor Cu 07Z1 1x 1'5 mm² 0,18 1.264,32

(6)

PUACTCOMPP 8,000 ud Actuador compuerta 92,82 742,56

PUACTFC 9,000 ud Actuador v al. 3 v ías 17,09 153,81

PUACTM400 6,000 ud Actuador M400 122,14 732,84

PUAIS1625 24,000 m Aislamiento 16x 25 0,92 22,08

PUAIS2025 50,000 m Aislamiento 20x 25mm 1,05 52,50

PUAIS2525 164,000 m Aislamiento 25x 25 1,15 188,60

PUAIS3225 58,000 m Asilamiento 32x 25mm 1,33 77,14

PUALSUP35 4,000 Ud Caja acustica 60W antihumedad 4,60 18,40

PUALSUP65 25,000 Ud Altav oz empotrado 5" 6W RMS 0,75 18,75

PUARGAS25 1,000 u Armr reg med p/ins gas MPA 25 m³/h 1.018,34 1.018,34

PUBAT03a 1,000 Ud Batería ácido plomo 12VCC 12A 23,56 23,56

PUBATAP0310 89,000 m Tapa para bandeja 100x 3 mm 3,17 282,13

PUBOMPTB1 1,000 ud Bomba en línea 17,2 m3/h 1.316,63 1.316,63

PUBOMPTB4 2,000 ud Bomba en línea 6,9 m3/h 854,96 1.709,92

PUBOVE125 25,000 ud Boca de v entilación DN125 auto 6,22 155,50

PUBP24A 84,000 ud Baliza peldaño azul 8,89 746,76

PUBPL610 89,000 m Bandeja perdorada 60x 100 mm 5,27 469,03

PUBRI212 42,000 ud Brida plana DN65 5,57 233,94

PUBTC741 201,700 ud p.p. de soportes, piezas esp. 1,01 203,72

PUBTC742 1.911,000 ud p.p. cajas deriv ación 0,01 19,11

PUBTM011 22,000 ud Interruptor unip. Schneider serie media 2,31 50,82

PUBTM101a 83,000 ud Base schuko 16A 2P+T 2,31 191,73

PUBTR0130 1,000 ud Bateria auto. 30 KVAr 654,56 654,56

PUBVA610 19,000 ml Bandeja v arilla acero 60x 100 mm 5,82 110,58

PUBVA620 90,000 ml Bandeja v arilla acero 60x 200 mm 8,15 733,50

PUBVP650 22,000 ud Proy ector led regulable 38.000 lúmenes 484,00 10.648,00

PUC24-100 2,000 ud Central de alimentación de emergencia 371,17 742,34

PUCABBIC2X1 416,000 ud Cable trenzado bicolor 2x 1,5 mm2 0,07 29,12

PUCABENC 1,000 ud Cableado hasta telerruptores 215,07 215,07

PUCADSAE 12,000 ud Sistema av iso caida cabinas accesibles 28,49 341,88

PUCAHPRO 1,000 ud Chapa protectora 61,68 61,68

PUCAJACC 30,000 ud Placas, embellecedor y demas 2,39 71,70

PUCALDBIO300 1,000 ud Caldera Biomasa 300kW 27.209,37 27.209,37

PUCALDGAS200 1,000 ud Caldera Gas 200kW condensación 6.270,45 6.270,45

PUCAMIPDO 5,000 ud Cámara IP domo interior 5,26 26,30

PUCC125 70,000 ml Cond.circ.ø125 chapa e.0.5-0.7mm 1,21 84,70

PUCC300 165,000 ml Cond.circ.ø300 chapa e.0.6mm 4,29 707,85

PUCDET07 24,000 ud Cartel fotoluminiscente 3,08 73,92

(7)

PUCLC014 2.732,300 ud P.p refuerzos, sellado, soportes, mermas 0,40 1.092,92

PUCLC100 18,000 m2 manta aislamiento acústico 30 mm 5,61 100,98

PUCLC102 60,000 m2 manta aislamiento acústico 10 mm 6,05 363,00

PUCOLEQUI 1,000 ud Colector aislado 18" (DN450) L=8m 3.913,22 3.913,22

PUCOMP1000 3,000 ud Comp. regulad. 500x 1000 mm 161,83 485,49

PUCON4P16A 31,000 ud Contactor 3P 16A 16,68 517,08

PUCONALU 58,220 m2 Chapa aluminio 0'8mm 17,09 994,98

PUCONEN25 2,000 ud Contador energía térmica DN25 414,05 828,10

PUCONEN40 2,000 ud Contador energía térmica DN40 603,95 1.207,90

PUCONFC 9,000 ud Controlador para fancoil 69,61 626,49

PUCONM0A 35,000 ud Conmutador M-O-P 5,45 190,75

PUCONM40A 1,000 ud Conmutación automática 63A 422,65 422,65

PUCONNET 12,000 m2 Plancha climav er Neto 5,14 61,68

PUCONT1 1,000 ud Controlador tipo 1 1.067,47 1.067,47

PUCONT2 2,000 ud Controlador tipo 2 378,62 757,24

PUCONTGAS16 1,000 u Cont memb gas G16 DN40 811,85 811,85

PUCONTSON 2,000 ud Control, v ar., sondas y programacion 1.374,03 2.748,06

PUCTP01 8,000 ml Conductor desnudo 50 mm2 1,70 13,60

PUCUACONC 4,000 ud Cuadro eléctrico de control 462,75 1.851,00

PUCUBCENI 1,000 ud Cuba para cenizas 146,57 146,57

PUDC2_4A 242,000 ud Cable apantallado 4x 0,22+2x 0,75 mm2 0,01 2,42

PUDEP1500A 2,000 ud Depósito acumulación ACS 2.000 litrosinox . 4.220,27 8.440,54

PUDEPIN3000 1,000 ud Depósito inercia 3.000 litros 1.418,99 1.418,99

PUDERACO 1,000 ud Derechos acometida 1.831,47 1.831,47

PUDESCDC300 1,000 ud Descalcificador 15 m3/h 5.452,37 5.452,37

PUDESH40 1,000 ud Desconectador hidraúlico DN40 138,05 138,05

PUDETDT 8,000 ud Detector antiintrusión DT 25m grado 3 2,22 17,76

PUDETGAS 2,000 ud Detector gas 29,50 59,00

PUDETPRES 53,000 ud Detector presencia 26,20 1.388,60

PUDFRA12 3,000 ud Difusor rotacional 250 m3/h 58,62 175,86

PUDFRA12C 27,000 ud Difusor rotacional 250 m3/h 61,06 1.648,62

PUDFRA16 20,000 ud Difusor rotacional 350 m3/h 62,29 1.245,80

PUDIF2P25A 5,000 ud Interruptor diferencial 2P 25A 30mA 13,81 69,05

PUDIF2P25AA 8,000 ud Interruptor diferencial 2P 25A 30mA 19,43 155,44

PUDIF2P40Aa 23,000 ud Interruptor diferencial 2P 40A 30mA 17,88 411,24

PUDIF3P25A300 18,000 ud Interruptor diferencial 3P 25A 300mA 67,21 1.209,78

PUDIF4P100300 1,000 ud Interruptor diferencial 4P 100A 300mA retardado 158,96 158,96

PUDIF4P25300 1,000 ud Interruptor diferencial 4P 25A 300mA 64,84 64,84

PUDIF4P25300R 2,000 ud Interruptor diferencial 4P 25A 300mA retardado 76,05 152,10

PUDIF4P25A300 1,000 ud Interruptor diferencial 4P 25A 300mA 71,21 71,21

PUDIF4P40300 2,000 ud Interruptor diferencial 4P 40A 300mA 110,96 221,92

PUDIF4P63300R 1,000 ud Interruptor diferencial 4P 63A 300mA retardado 123,43 123,43

PUDIS1_1.6 22,000 ud Disy untor 3P regulación 1-1,6A 20,88 459,36

PUDIS2.5_4.0 1,000 ud Disy untor 3P regulación 2,5-4A 20,88 20,88

PUDIS6.0_10 4,000 ud Disy untor 3P regulación 6-10A 35,21 140,84

PUDISCIE 1,000 ud Dispositiv o cierre 899,53 899,53

PUDISPTAC 1,000 ud Display táctil 568,78 568,78

PUDISPTHCO2 2,000 ud Display niv eles ambientales 298,63 597,26

PUDN131B 48,000 ud Dow nlight DN131B 10S 29,93 1.436,64

PUDN131BL 97,000 ud Dow nlight DN131B 20S IP44 36,16 3.507,52

(8)

PUEXTCENI 1,000 ud Ex tractor auotmático cenizas 2.350,50 2.350,50

PUFA-200L 76,000 ud Aparato autónomo 220 lm 1h 14,60 1.109,60

PUFC279 3,000 ud Fancoil carrier 42NH279 283,97 851,91

PUFC439 3,000 ud Fancoil carrier 42NH439 363,35 1.090,05

PUFILC50 2,000 Ud Filtro colador PN-16 tipo JC DN50 36,64 73,28

PUFILC65 2,000 Ud Filtro colador PN-16 tipo JC DN65 53,89 107,78

PUFILTBIOM 1,000 ud Filtro partículas combustión 3.036,91 3.036,91

PUFODE1500 2,000 ud Forro de aluminio para depósito 1500 litros 1.142,99 2.285,98

PUFODEIN3000 1,000 ud Forro acero inox idable depósito 3000L 1.406,76 1.406,76

PUGASOL 140,000 l Gasóleo automoción 0,87 121,80

PUGE17 1,000 ud Grupo electrógeno 38KVA 5.437,59 5.437,59

PUIFG60aab 28,000 u Ll escd cld alta ø1/2" lav +bidé 6,59 184,52

PUIFG60abb 22,000 u Ll escd cld alta ø1/2" indr 7,80 171,60

PUINA012 76,000 ud Etiqueta autoadhesiv a 0,23 17,48

PUINA013 89,000 ud P.p cableado 5,38 478,82

PUINCPA-1A 1,000 ud Central incendios 4 zonas 149,92 149,92

PUINGPROH 1,000 ud Ingenieria y programación controladores 5.496,09 5.496,09

PUINPLA100 1,000 ud Intercambiador de placas 100 kW 671,74 671,74

PUINSTCONMAT 1,000 ud Mangueras, tubos y bandejas 2.785,92 2.785,92

PUINTEST 6,000 ud Interruptor estanco 3,49 20,94

PUINV21 16,000 ud Pulsador alarma 3,03 48,48

PULIMPF 1,000 u Limpiafondos 1.170,65 1.170,65

PULIN116 75,000 m Conductor cobre RZ1-K AS+ 1x 16 0,72 54,00

PULIN125 416,000 m Conductor cobre RZ1-K AS 1x 25 1,85 769,60

PULIN135 174,000 m Conductor cobre RZ1-K AS 1x 35 2,55 443,70

PULIN190A 112,000 m Conductor eléctrico RZ1-K 1x 95 mm2 5,15 576,80

PULIN3G1.5 748,000 ml Manguera RZ1-K 3G1'5 mm2 0,53 396,44

PULIN5G10 42,000 ml Manguera RZ1-K 5G10 mm2 4,30 180,60

PULIN5G16RF 72,000 ml Manguera RZ1-K (AS+) 5G16 mm2 (RF) 8,24 593,28

PULIN5G4 122,000 ml Manguera RZ1-K 5G4 mm2 1,74 212,28

PULIN5G6RF 14,000 ml Manguera RZ1-K 5G6 mm2 3,80 53,20

PULUXSEN 37,000 ud Sensor luz ambiente 15,58 576,46

PUMA2P10A 41,000 ud Interruptor magnetotérmico 2P 10A 9,45 387,45

PUMA4P160A 1,000 ud Interruptor magnetotérmico 4P 160A regulable 198,96 198,96

PUMANA112 22,000 ud Manguito antiv ibratorio DN40 32,08 705,76

PUMATOFI 1,000 h Material ofi tec y art gráficas 446,21 446,21

PUME18502H 13,000 ud Luminaria emergencias 1850lm 2h 218,82 2.844,66

PUMEUPH 1,000 ud Equipo completo neutralización pH 148,39 148,39

PUMICROFON 1,000 Ud Micrófono 3,79 3,79

PUMOD01a 12,000 Ud Mód. alta densidad Cat6 AMP 0,12 1,44

(9)

PUNS45B 7,000 ud Panel led 120x 60 regulable 130,05 910,35

PUPACH01 12,000 Ud Pach Cord RJ45/RJ45 1m Cat.6 0,06 0,72

PUPANEL3 1,000 Ud Panel 19" 48 RJ45 cat.6 AMP 4,18 4,18

PUPE10040 16,000 m Canalización PE-100 ø40mm SDR11 1,09 17,44

PUPIFG30i 2,000 u Valv esfera lat-niq ø 2 1/2" 38,56 77,12

PUPIFG38h 1,000 u Valv retn clapeta lat ø2 1/2" 19,98 19,98

PUPIFR.2i 1,000 u Filtro agua ø 65 55,71 55,71

PUPIFR.3aci 1,000 u Cont Woltmann ag fr DN65 389,20 389,20

PUPIL 65,000 ud Piloto de señalización 3,09 200,85

PUPLE01c 82,000 ud P.p. Soportes y embocaduras 3,59 294,38

PUPLENUM 62,000 ud Plenun acústico armaduc 600mm 9,78 606,36

PUPM700 2,000 ud Medidor eléctrico PM700 101,61 203,22

PUPORTA2E 5,000 ud Caja empotrar pared PTP 2,24 11,20

PUPPCAB6G 1.680,000 ud P.p canalización 0,01 16,80

PUPPCACON 2,000 ud Parte proporcional cableado de control 20,76 41,52

PUPPCDER 1.257,200 ud p.p cajas de deriv ación 0,03 37,72

PUPPCHIM 40,000 ud Parte proporcional sustentación y accesorios 10,29 411,60

PUPPDESA 2,000 ud Parte proporcional de sifón y conducción desagües 8,82 17,64

PUPPPICTEMA 35,000 ud P.p picajes tuberías 2,47 86,45

PUPPRFU20 134,000 m Tb PP ø20mm 20atm mulc 30%acc 1,10 147,40

PUPPRFU63 259,000 m Tb PP ø63mm 20atm mulc 30%acc 9,28 2.403,52

PUPPRFU90 100,000 m Tb PP ø90mm 20atm mulc 30%acc 20,26 2.026,00

PUPPSUJE 2,000 ud Parte proporcional de sujecciones y antiv ibratorios 5,68 11,36

PUPRA183F 1,000 ud Cofret metálico Pragma 18 de 3 filas con puerta y cerradura 47,42 47,42

PUPRA244F 2,000 ud Cofret metálico Pragma 24 de 4 filas con puerta y cerradura 134,03 268,06

PUPRESDIF 4,000 ud Presostato diferencia aire 21,80 87,20

PUPRISAA 1,000 ud Armario prisma P con puertas y embarrados 748,87 748,87

PUPRISGCAL1 3,000 ud Armario metálico Prisma G 391,37 1.174,11

PUPROBBP400 6,000 ud Proy ector led empotrado 12.100 lum 267,24 1.603,44

PUPTASP63 34,000 u Toma aspiración canal perimetral DN 63 4,16 141,44

PUPTBATVAL140 2,000 u Batería 5 v álv manual DN 140 mm 872,64 1.745,28

PUPTBAVAL75 3,000 u Batería 5 v álv manual DN 75 mm 465,82 1.397,46

PUPTBOMAR55 3,000 u Bomba Aral C-3000 Fe 5.5 CV trif 1.163,30 3.489,90

PUPTBOMVI1.5 1,000 u BombaVictoria Plus 2 CV trif 216,24 216,24

PUPTBOMVI3 2,000 u BombaVictoria Plus 2 CV trif 261,53 523,06

PUPTBOQOS14 28,000 u Boquilla de fondo oscilante 8,57 239,96

PUPTCON25 1,000 u Cont ag fr chrr mult 25mm 79,49 79,49

PUPTCONT200 1,000 u Contador agua Woltman DN200 650,15 650,15

PUPTCONT50 1,000 u Cont Woltmann ag fr DN50 384,83 384,83

PUPTCONTPH 2,000 u Controller 3 PH-Redox 1.373,44 2.746,88

PUPTDEPDOS 5,000 u Depósito dosificación 32,38 161,90

PUPTDOBR25 1,000 u Equipo dosificación Bromo 40 litros 276,15 276,15

(10)

PUPTSON3N 3,000 u Armario portasonda 3 niv eles 395,96 1.187,88

PUPTSUM160 2,000 u Sumidero 515x 515 PFV DN 160 276,67 553,34

PUPTTOLF 4,000 u Toma limpiafondos 4,77 19,08

PUPTUTA1 1,000 ud Climatizador Piscina 37.600 m3/h 38.472,71 38.472,71

PUPTUTA2 1,000 ud Climatizador Gimnasio 3.000 m3/h 7.022,79 7.022,79

PUPTVA110 5,000 u Valv esf PVC uni enco ø110mm 180,53 902,65

PUPTVA150 3,000 u Va compt brd hus ø150 10/16atm 148,03 444,09

PUPTVACOM100 1,000 u Va compt fund cr met ø100mm 67,93 67,93

PUPTVIDRIO 5.350,000 kg Vidrio filtrante (0,5-1 mm) sacos 25 kg 1,00 5.350,00

PUPTVR110 3,000 u Válv ula retención PVC DN110 57,66 172,98

PUPTVR200 3,000 u Válv ula clapeta bridas,DN=200mm,16bar,fund. 161,73 485,19

PUPULPIL 20,000 ud Pulsador con piloto 4,38 87,60

PUPURG1 14,000 ud Purgador aire 6,58 92,12

PURAMG 1,000 ud Rampa Gas 889,15 889,15

PURC120B 16,000 ud Panel led cuadrado 60x 60 77,93 1.246,88

PURC120BRE 2,000 ud Panel led cuadrado 60x 60 regulable 99,12 198,24

PUREGCO300 1,000 ud Regulador caldera biomasa 4.351,09 4.351,09

PUREGDEP 1,000 ud Regulación depósito inercia 624,72 624,72

PUREWIFI 8,000 ud Repetidor WIfi 6,53 52,24

PUSENCAUAIR 6,000 ud Transmisor baja presión diferencial 145,35 872,10

PUSENRITE 1,000 ud Conjunto señalización fluidos 21,38 21,38

PUSENTEAM 9,000 ud Sensor temperatura ambiente 25,64 230,76

PUSERWEB 1,000 ud Serv idor Web 2.426,02 2.426,02

PUSINREX01 1,000 Us Sirena electrónica ex terior 3,82 3,82

PUSONTCON 4,000 ud Sonda temperatura para conducto 14,66 58,64

PUSONTHCO2AM 1,000 ud Sonda Tª, HR y CO2 258,31 258,31

PUSONTHCON 2,000 ud Sonda temperatura y humedad conducto 174,05 348,10

PUSONTHEX 1,000 ud Sonda temperatura y humedad ex terior 180,15 180,15

PUSOT531 8,000 ud Sonda temperatura 24,42 195,36

PUSOTTUB100 25,000 ud Sonda temperatura L:100 12,34 308,50

PUSOTTUB300 2,000 ud Sonda temperatura L:300 12,75 25,50

PUSWT24 1,000 Ud Sw itch alta v elocidad 24 40,80 40,80

PUTALL50 1,000 u Tallo recto transición PE50/Cu42 45,64 45,64

PUTC2P16ES 9,000 ud Base schuko 16A 2P+T estanca 3,38 30,42

PUTCU42 9,000 m Tb Cu ø42mm desn barra 30%acc 8,18 73,62

PUTECAN 1,000 ud Teclado pantalla LCD 4" color 3,92 3,92

PUTEL2P16A 14,000 ud Telerruptor 2P 16A 15,15 212,10

PUTERB02a 18,000 Ud Manómetro baño glicerina DN100 13,91 250,38

PUTERD10 28,000 ud Termómetro bimetálica DN100 9,09 254,52

PUTPVCDN110 75,000 m Tubería PVC DN110 PN10 4,62 346,50

(11)

PUTUBDN63R 30,000 ml Tubo PVC flex . DN63 rígido 2,71 81,30

PUTUBMP300 6,000 ud Tubo multipunto L:300 36,64 219,84

PUTUBPINT 0,800 kg Pintura minio de protección 2,97 2,38

PUTUBPPSOP 599,500 ud Parte proporcional de soportaciones, curv as, etc... 6,88 4.124,56

PUU26GX001 1,000 u Grifo latón rosca 1/2" 3,58 3,58

PUVA3VDN20 2,000 ud Válv ula 3 v ías DN20 70,84 141,68

PUVAGAS40 2,000 u Llav e esfera lat ø1 1/2´´ 20,82 41,64

PUVAL3V15 9,000 ud Válv ula 3 v ías DN15 para fancoil 31,76 285,84

PUVALBO15 44,000 ud Válv ula bola 1/2" (DN15) 4,95 217,80

PUVALBO20 26,000 ud Válv ula bola 3/4" (DN20) 6,46 167,96

PUVALBO25 23,000 ud Válv ula bola 1" 6,18 142,14

PUVALBO40 28,000 ud Válv ula bola 1 1/2" 9,02 252,56

PUVALEQ15 2,000 ud Válv ula equilib. 1/2",PN-16 27,47 54,94

PUVALEQ20 1,000 ud Válv ula equilib. 3/4",PN-16 32,98 32,98

PUVALEQ25 2,000 ud Válv ula equilib. 1",PN-16 38,91 77,82

PUVALEQ3 1,000 ud Válv ula equilibrado DN80 152,62 152,62

PUVALEQ40 5,000 ud Válv ula equilib. 1 1/2",PN-16 73,04 365,20

PUVALEQ50 2,000 ud Válv ula equilib. 2",PN-16 119,08 238,16

PUVALEQ65 1,000 ud Válv ula equilibrado DN65 135,58 135,58

PUVALMAR212 21,000 ud Válv ula mariposa DN65 41,13 863,73

PUVALMAR3 11,000 ud Válv ula mariposa DN80 57,74 635,14

PUVATERM40 6,000 ud Válv ula termostática DN40 264,14 1.584,84

PUVD021CA6 17,000 ud Toma RJ-45 cat. 6 1,90 32,30

PUVDRACP 1,000 ud Armario rack 19" 600x 45x 368mm 5,83 5,83

PUVDTOMRJ456 26,000 ud Toma RJ-45 categoría 6 0,31 8,06

PUVEXP300 1,000 ud Vaso ex pansión cerrado 300 litros 481,82 481,82

PUVEXP400 1,000 ud Vaso ex pansión cerrado 400 litros 565,48 565,48

PUVISTA48 1,000 ud Central contr intrusión 1 zona 18,96 18,96

PUVR50 1,000 u Valv retn clapeta lat ø2" 25,44 25,44

PUVRLAT75 1,000 u Valv retn clapeta lat ø3" 31,49 31,49

PUWT120C18S 2,000 ud Pantalla estanca WT120C LED18S L600 36,82 73,64

PUWT120C40S 70,000 ud Pantalla estanca WT120C LED40S L1200 44,55 3.118,50

PUWT120C40SEM 15,000 ud Pantalla estanca WT120C LED40S L1200 KIT Emer 68,31 1.024,65

PU_E_CAF10 1,000 ud Caja v entil. 1000 m³/h - 10 mmca 122,14 122,14

PU_E_CAF8 5,000 ud Caja v entil. 400 m³/h - 10 mmca 100,76 503,80

PUm010045 348,000 ml Cabl.trenz.tricolor 2x 1.5mm² afu 0,01 3,48

SH-30X40 551,000 m Tubo Armaflex SH ø40 e 30 5,57 3.069,07

SH-30X50 176,000 m Tubo Armaflex SH ø50 e 30 3,97 698,72

SH-30X64 178,000 m Tubo Armaflex SH ø64 e 30 5,57 991,46

SH-30X75 28,000 m Tubo Armaflex SH ø75 e 30mm 4,40 123,20

SH-30X90 38,000 m Coquilla Armaflex SH ø90 e 30mm 4,40 167,20

SH-PLA40 1,200 m2 Plancha aislamiento e=40mm 31,61 37,93

SV1505H 1,000 u Ex tractor en línea SV-150/H 127,63 127,63

SV250H 1,000 u Ex tractor en línea SV-250/H 162,99 162,99

VRM125m 1,000 ud Regulador de caudal constante VRM 125 17,71 17,71

VRM160m 2,000 ud Regulador de caudal constante VRM 160 28,70 57,40

(12)

1.2 DESCOMPUESTOS

(13)

CAPÍTULO 14 FILTRACION Y DEPURACION SUBCAPÍTULO 14.01 Rejillas, Sumideros y Difusores

14.01.01 u Toma limpiafondos

Toma limpiafondos Ø50-1 1/2", completamente instalada.

PUPTTOLF 1,000 u Toma limpiafondos 4,77 4,77

PUPTPAMU300 1,000 u Pasamuros piscina hormigón 300 mm 12,86 12,86

MOOF.8a 0,500 h Oficial 1ª fontanería 18,83 9,42

MOOF12a 0,301 h Peón fontanería 15,08 4,54

%0200 2,000 % Medios aux iliares 31,60 0,63

TOTAL PARTIDA... 32,22 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y DOS EUROS con VEINTIDOS CÉNTIMOS

14.01.02 u Sumidero 515x515 PFV salida DN 160

Sumidero fabricado en poliéster reforzado con fibra de v idrio, con rejilla de acero inox idable de dimensiones 515x 515 mm, salida lateral a conducto DN 160 mm, de la marca Astral Pool o equiv alente. Todo ello completamente instalado y probado.

PISC.1ha 1,500 m Tubo ev a PVC sr-B Ø160mm 4,31 6,47

TOTAL PARTIDA... 308,05 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS OCHO EUROS con CINCO CÉNTIMOS

14.01.03 u Sumidero 330x330 PFV salida DN 75

Sumidero fabricado en poliéster reforzado con fibra de v idrio, con rejilla de acero inox idable de dimensiones 330x 330 mm, salida lateral a conducto DN 75 mm, de la marca Astral Pool o equiv alente. Todo ello completamente instalado y probado.

PISC.1da 1,500 m Tubo ev a PVC sr-B Ø75mm 1,57 2,36

TOTAL PARTIDA... 211,04 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS ONCE EUROS con CUATRO CÉNTIMOS

14.01.04 u Boquilla de fondo oscilante

Boquilla de fondo oscilante para impulsión de agua con caudal de salida regulable, para un caudal máx imo de 14 m3/h fabricada en PVC blanco y tapa en ABS, de la marca Astral Pool o equiv alente, incluso accesorios que ase- guren una correcta estanqueidad, completamente instalada.

MOOF11a 0,250 h Especialista fontanería 16,07 4,02

TOTAL PARTIDA... 30,19 Asciende el precio total de la partida a la mencionada cantidad de TREINTA EUROS con DIECINUEVE CÉNTIMOS

14.01.05 u Boquilla de pared

Boquilla de fondo oscilante para impulsión de agua con caudal de salida regulable, para un caudal máx imo de 14 m3/h fabricada en PVC blanco y tapa en ABS, de la marca Astral Pool o equiv alente, incluso accesorios que ase- guren una correcta estanqueidad, completamente instalada.

(14)

14.01.06 m Rejilla de recogida rebosadero 250 mm

Canal de recogida del rebosadero perimetral de piscinas, de la marca Astral Pool o equiv alente, fabricada por in- y ección de polipropileno, de 250 mm de ancho, con rejilla de polipropileno adecuada para aguas procedentes de duchas o piscinas, de ancho 245 mm y alto 22 mm, en color blanco y con sistema de fijación para asegurar la rejilla a la canaleta, completamente instalada.

PUPTREJ250 0,200 u Placa rejilla transv ersal 245 mm 3,44 0,69

PUPTREJSOP 1,000 m Perfil soporte rejilla 5,52 5,52

MOOA12a 0,150 h Peón ordinario construcción 15,85 2,38

TOTAL PARTIDA... 10,68 Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con SESENTA Y OCHO CÉNTIMOS

14.01.07 u Placa esquina 90º rebosadero

Placa para colocar en esquina 90º de canal rebosadero perimetral, fabricada por iny ección de polipropileno, de 300 mm de ancho y 220 mm de alto, completamente instalada.

PUPTPALES 1,000 u Placa esquina 90º 300m x 220m 20,62 20,62

MOOA12a 0,150 h Peón ordinario construcción 15,85 2,38

TOTAL PARTIDA... 25,38 Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con TREINTA Y OCHO CÉNTIMOS

14.01.08 u Toma aspiración canal perimetral DN 63

Toma de aspiración para canal de recogida de agua del rebosadero perimetral, de la marca Astral Pool o equiv a- lente, de PVC de diámetro 63 mm, para conex ión a tubería de PVC, incluy endo accesorios para asegurar una per- fecta estanqueidad, completamente instalada.

PUPTASP63 1,000 u Toma aspiración canal perimetral DN 63 4,16 4,16

TOTAL PARTIDA... 10,03 Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con TRES CÉNTIMOS

SUBCAPÍTULO 14.02 Bombas, Tubería y Valvulería

14.02.01 Ml Tuberia PVC DN50 PN10

Tubería de PVC, diñametro nominal DN50, PN10, apta para instalaciones de depuración en piscinas, unión encola- da, fabricada según UNE_EN 1452, con incremento del precio del tubo del 30% en concepto de uniones, soportes, accesorios y piezas especiales.

%3000 30,000 % Incremento precio tubo 8,10 2,43

TOTAL PARTIDA... 10,72 Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con SETENTA Y DOS CÉNTIMOS

(15)

TOTAL PARTIDA... 16,46 Asciende el precio total de la partida a la mencionada cantidad de DIECISEIS EUROS con CUARENTA Y SEIS CÉNTIMOS

Tubería de PVC, diñametro nominal DN110, PN10, apta para instalaciones de depuración en piscinas, unión enco- lada, fabricada según UNE_EN 1452, con incremento del precio del tubo del 30% en concepto de uniones, soportes, accesorios y piezas especiales.

TOTAL PARTIDA... 17,72 Asciende el precio total de la partida a la mencionada cantidad de DIECISIETE EUROS con SETENTA Y DOS CÉNTIMOS

TOTAL PARTIDA... 20,82 Asciende el precio total de la partida a la mencionada cantidad de VEINTE EUROS con OCHENTA Y DOS CÉNTIMOS

TOTAL PARTIDA... 22,29 Asciende el precio total de la partida a la mencionada cantidad de VEINTIDOS EUROS con VEINTINUEVE CÉNTIMOS

(16)

TOTAL PARTIDA... 25,20 Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con VEINTE CÉNTIMOS

TOTAL PARTIDA... 29,69 Asciende el precio total de la partida a la mencionada cantidad de VEINTINUEVE EUROS con SESENTA Y NUEVE CÉNTIMOS

14.02.10 u Bomba Aral C-3000 Fe 5.5 CV trif

Bomba centrífuga de alto rendimiento para piscinas públicas, modelo Aral C3000 5.5 CV de Astral Pool o equiv a- lente, para suministrar un caudal de 80 m³/h a 12 mca de presión, trifásica y de v elocidad 3000 rpm, fabricada en hierro fundido, con protección IP54 y niv el de aislamiento de Clase F, totalmente instalada, conectada y en correc- to estado de funcionamiento.

PUPTBOMAR55 1,000 u Bomba Aral C-3000 Fe 5.5 CV trif 1.163,30 1.163,30

MOOE.8a 1,002 h Oficial 1ª electricidad 18,83 18,87

%0200 2,000 % Medios aux iliares 1.426,80 28,54

TOTAL PARTIDA... 1.455,29 Asciende el precio total de la partida a la mencionada cantidad de MIL CUATROCIENTOS CINCUENTA Y CINCO EUROS con VEINTINUEVE

CÉNTIMOS

14.02.11 u Bomba Victoria Plus 3 CV trif

Bomba autoaspirante modelo Victoria Plus 3 CV de Astral Pool o equiv alente, para suministrar un caudal de 26 m³/h a 14 mca de presión, trifásica, con protección IP55 y niv el de aislamiento de Clase F, totalmente instalada, conectada y en correcto estado de funcionamiento.

PUPTBOMVI3 1,000 u BombaVictoria Plus 2 CV trif 261,53 261,53

TOTAL PARTIDA... 383,31 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS OCHENTA Y TRES EUROS con TREINTA Y UN CÉNTIMOS

14.02.12 u Bomba Victoria Plus 1.5 CV trif

Bomba autoaspirante modelo Victoria Plus 1,5 CV de Astral Pool o equiv alente, para suministrar un caudal de 21,5 m³/h a 14 mca de presión, trifásica, con protección IP55 y niv el de aislamiento de Clase F, totalmente instalada, conectada y en correcto estado de funcionamiento.

PUPTBOMVI1.5 1,000 u BombaVictoria Plus 2 CV trif 216,24 216,24

(17)

14.02.13 u Válvula de retención PVC DN75

Válv ula de retención de PVC, de 75 mm de diámetro nominal, incluso accesorios, limpieza de materiales sobran- tes, tornilleria, conex iones hidaulicas, juntas, pequeño material, señalizacion. Todo ello instalado, v erificaciones, ensay os, prueba de estanqueidad.

TOTAL PARTIDA... 60,33 Asciende el precio total de la partida a la mencionada cantidad de SESENTA EUROS con TREINTA Y TRES CÉNTIMOS

14.02.14 u Válvula de retención PVC DN110

Válv ula de retención de PVC, de 110 mm de diámetro nominal, incluso accesorios, limpieza de materiales sobran- tes, tornilleria, conex iones hidaulicas, juntas, pequeño material, señalizacion. Todo ello instalado, v erificaciones, ensay os, prueba de estanqueidad.

TOTAL PARTIDA... 69,23 Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y NUEVE EUROS con VEINTITRES CÉNTIMOS

14.02.15 u Válvula retn clapeta embridada D=200mm,16bar,fund

Válv ula antiretorno con sistema de clapeta oscilante, sin by pass,de diámetro nominal 200 mm y 16 bar de presión nominal, fabricada en fundición gris, eje y palanca de acero, cierre elástico, con bridas en los ex tremos. Todo ello instalado, v erificaciones, ensay os, prueba de estanqueidad.

PUPTVR200 1,000 u Válv ula clapeta bridas,DN=200mm,16bar,fund. 161,73 161,73

TOTAL PARTIDA... 177,02 Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y SIETE EUROS con DOS CÉNTIMOS

14.02.16 u Valv compt fund cr met ø200mm

Válv ula de compuerta de cierre metal/metal, colocada en tubería de abastecimiento de agua, de 200mm de diáme- tro nominal, cuerpo de fundición, presión nominal 10 atm. Incluso junta y accesorios. Con marcado AENOR. Total- mente instalada y en correcto estado de funcionamiento.

TOTAL PARTIDA... 213,26 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS TRECE EUROS con VEINTISEIS CÉNTIMOS

14.02.17 u Valv compt fund cr met ø100mm

Válv ula de compuerta de cierre metal/metal, colocada en tubería de abastecimiento de agua, de 100mm de diáme- tro nominal, cuerpo de fundición, presión nominal 10 atm. Incluso junta y accesorios. Con marcado AENOR. Total- mente instalada y en correcto estado de funcionamiento.

TOTAL PARTIDA... 90,69

(18)

14.02.18 u Valv esf PVC unn enco ø63mm

Válv ula de esfera de PVC de 63mm de diámetro, con unión por adhesiv o, para una presión de trabajo de 16 atm, totalmente instalada y comprobada.

TOTAL PARTIDA... 24,78 Asciende el precio total de la partida a la mencionada cantidad de VEINTICUATRO EUROS con SETENTA Y OCHO CÉNTIMOS

TOTAL PARTIDA... 97,25 Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y SIETE EUROS con VEINTICINCO CÉNTIMOS

TOTAL PARTIDA... 106,71 Asciende el precio total de la partida a la mencionada cantidad de CIENTO SEIS EUROS con SETENTA Y UN CÉNTIMOS

TOTAL PARTIDA... 189,92 Asciende el precio total de la partida a la mencionada cantidad de CIENTO OCHENTA Y NUEVE EUROS con NOVENTA Y DOS CÉNTIMOS

14.02.22 u Valv fund elas brd ø150 PN10/16

Válv ula compuerta de cierre elástico, brida husillo, colocada en tubería de abastecimiento de agua, de 150mm de diámetro nominal, cuerpo de fundición, presión nominal, 10/16 atm. Incluso junta y accesorios. Con marcado AE- NOR. Según normas ISO 5208 y UNE-EN 1074. Totalmente instalada y en correcto estado de funcionamiento.

TOTAL PARTIDA... 183,07 Asciende el precio total de la partida a la mencionada cantidad de CIENTO OCHENTA Y TRES EUROS con SIETE CÉNTIMOS

14.02.23 u Valv fund elas brd ø200 PN10/16

Válv ula compuerta de cierre elástico, brida husillo, colocada en tubería de abastecimiento de agua, de 200mm de diámetro nominal, cuerpo de fundición, presión nominal, 10/16 atm. Incluso junta y accesorios. Con marcado AE- NOR. Según normas ISO 5208 y UNE-EN 1074. Totalmente instalada y en correcto estado de funcionamiento.

(19)

SUBCAPÍTULO 14.03 Depuración

14.03.01 Ud Contador Woltman DN 200 mm

Contador de turbina tipo Woltman de calibre 8'' - 200 mm para piscinas, de la casa Astral Pool o equiv alente. Com- pletamente instalado.

TOTAL PARTIDA... 679,04 Asciende el precio total de la partida a la mencionada cantidad de SEISCIENTOS SETENTA Y NUEVE EUROS con CUATRO CÉNTIMOS

14.03.02 Ud Contador Woltman DN 80 mm

Contador de turbina tipo Woltman de calibre 3'' - 80 mm para piscinas, de la casa Astral Pool o equiv alente. Com- pletamente instalado.

TOTAL PARTIDA... 354,41 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS CINCUENTA Y CUATRO EUROS con CUARENTA Y UN

CÉNTIMOS

14.03.03 u Filtro monocapa Praga Ø 1,8 m

Filtro monocapa modelo Praga DN 1800 mm de Astral Pool o equiv alente, para un caudal de tratamiento de 101 m3/h a una v elocidad de filtración de 40 m3/h/m2 y a presión nominal de 2.5 bar, construido en poliéster y fibra de v idrioacero al carbono, equipado con batería de v álv ulas manuales para la ejecución de los diferentes ciclos de fil- tración y lav ado, con panel de manómetros, purgas de aire y agua manual, y tapón de v aciado. Incluso llenado material filtrante v idrio granulometría 0,5-1mm. Todo ello completamente instalado y probado.

PUPTFILPRA180 1,000 u Filtro monocapa Praga Ø 1800 mm sal Ø 125 mm 2.5 bar 2.686,64 2.686,64 PUPTVIDRIO 1.700,000 kg Vidrio filtrante (0,5-1 mm) sacos 25 kg 1,00 1.700,00 PUPTBATVAL140 1,000 u Batería 5 v álv manual DN 140 mm 872,64 872,64

TOTAL PARTIDA... 5.469,92 Asciende el precio total de la partida a la mencionada cantidad de CINCO MIL CUATROCIENTOS SESENTA Y NUEVE EUROS con NOVENTA

Y DOS CÉNTIMOS

14.03.04 u Filtro arena Cantabric Ø 900 mm

Filtro de arena iny ectado modelo Cantabric DN 900 de Astral Pool o equiv alente, para un caudal de tratamiento de 30 m3/h a una v elocidad de filtración de 40 m3/h/m2 y a presión nominal de 2.5 bar, construido en plástico iny ectado, con salida lateral, equipado con batería de v álv ulas manuales para la ejecución de los diferentes ciclos de fil- tración y lav ado, con panel de manómetros, purgas de aire y agua manual, y tapón de v aciado. Incluso material filtrante. Todo ello completamente instalado y probado.

PUPTFILCA90 1,000 u Filtro arena Cantabric Ø 900 mm lat 2.5 bar 829,08 829,08 PUPTVIDRIO 650,000 kg Vidrio filtrante (0,5-1 mm) sacos 25 kg 1,00 650,00 PUPTBAVAL75 1,000 u Batería 5 v álv manual DN 75 mm 465,82 465,82

(20)

14.03.05 u Limpiafondos 25 x 12

Limpiafondos automático a red, recomendado para piscinas de máx imo 25 x 12 metros, con un ciclo de trabajo de 12 horas. Equipado con motor de dirección de 8,65 W 24 V. Bomba de 110 W 24 V. Filtro en tejido de poliéster.

Control electrónico y transformador de 115/230 V. Totalmente automático. Sistrema Diagnostic. Incluso carro de transporte.

PULIMPF 1,000 u Limpiafondos 1.170,65 1.170,65

MOOA.8a 0,500 h Oficial 1ª construcción 19,05 9,53

TOTAL PARTIDA... 1.203,78 Asciende el precio total de la partida a la mencionada cantidad de MIL DOSCIENTOS TRES EUROS con SETENTA Y OCHO CÉNTIMOS

14.03.06 u Controller 3 PH-REDOX

Equipo automático de regulación y control de PH y Redox para piscinas públicas, de la marca Astral Pool o equi- v alente, con electrov álv ula de 1 1/2'', completamente instalado.

PUPTCONTPH 1,000 u Controller 3 PH-Redox 1.373,44 1.373,44 PHRedox .EV 1,000 u Electrov álv ula 1 1/2'' equipo Controller 179,39 179,39

TOTAL PARTIDA... 1.631,95 Asciende el precio total de la partida a la mencionada cantidad de MIL SEISCIENTOS TREINTA Y UN EUROS con NOVENTA Y CINCO

CÉNTIMOS

14.03.07 u Equipo dosificación desinfectante

Equipo de dosificación de desinfectante para piscinas modelo Ex actus de la marca Astral Pool o equiv alente, com- puesto por una bomba dosificadora de membrana de caudal regulable manualmente, hasta un caudal máx imo de 5 l/h a 7 bar. Incluso p.p. de soportes, piezas especiales, juntas, tornilleria, conex iones electricas de control y cone- x iones hidraulicas. Completamente instalado.

PUPTDOSDES 1,000 u Dosificador Ex actus manual 5l/h 7 bar 145,89 145,89

TOTAL PARTIDA... 177,66 Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y SIETE EUROS con SESENTA Y SEIS CÉNTIMOS

14.03.08 u Equipo dosificación Bromo 60 litros

Equipo dosificador compacto de 60 litros para tabletas de bromo, con v álv ula de seguridad automática, de la marca Astral Pool o equiv alente. Completamente instalado.

TOTAL PARTIDA... 473,25 Asciende el precio total de la partida a la mencionada cantidad de CUATROCIENTOS SETENTA Y TRES EUROS con VEINTICINCO CÉNTIMOS

TOTAL PARTIDA... 413,17 Asciende el precio total de la partida a la mencionada cantidad de CUATROCIENTOS TRECE EUROS con DIECISIETE CÉNTIMOS

(21)

TOTAL PARTIDA... 310,53 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS DIEZ EUROS con CINCUENTA Y TRES CÉNTIMOS

14.03.11 u Equipo dosificación floculante en continuo

Equipo de floculación en continuo, de la marca Astral Pool o equiv alente. Incluso p.p. de soportes, piezas especiales, juntas, tornilleria, conex iones electricas de control y conex iones hidráulicas. Todo ello instalado, v erificado, puesto en marcha y funcionando.

PUPTDOSFLUO 1,000 u Equipo floculación en continuo 475,86 475,86

TOTAL PARTIDA... 530,66 Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS TREINTA EUROS con SESENTA Y SEIS CÉNTIMOS

14.03.12 u Depósito dosificación

Depósito de dosificación para almacenamiento de productos químicos contruido en polietileno y capacidad 100 litros, de la marca Astral Pool o equiv alente, completamente instalado.

PUPTDEPDOS 1,000 u Depósito dosificación 32,38 32,38

TOTAL PARTIDA... 33,03 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y TRES EUROS con TRES CÉNTIMOS

14.03.13 u Equipo Clair UV media presión Q=80 m³/h

Equipo automático de ray os de luz ultrav ioleta UV-C para piscinas públicas en media presión, para un caudal nominal de 80 m³/h, modelo Clair UV MP de la marca Astral Pool o equiv alente, incluso lámparas de potencia 150 W, bridas de entrada y salida DN 125. Completamente instalado.

TOTAL PARTIDA... 15.143,93 Asciende el precio total de la partida a la mencionada cantidad de QUINCE MIL CIENTO CUARENTA Y TRES EUROS con NOVENTA Y TRES

CÉNTIMOS

14.03.14 u Equipo Clair UV media presión Q=30 m³/h

Equipo automático de ray os de luz ultrav ioleta UV-C para piscinas públicas en media presión, para un caudal nominal de 30 m³/h, modelo Clair UV MP de la marca Astral Pool o equiv alente, incluso lámparas de potencia 90 W, bridas de entrada y salida DN 80/100. Completamente instalado.

(22)

SUBCAPÍTULO 14.04 Vaso Compensación

14.04.01 m2 Cubierta isotérmica burbujas 400 micrones

Cubierta isotérmica burbujas para v asos de compensación, fabricada en polietileno alv eolado, color azul, tratado anti UV-400 micrones, con agujeros de sujeción a lo ancho cada 0,50 metros más uno en cada ángulo, costura de refuerzo por los anchos, bordeado de protección y fijación de goma tensora con bolas.

CUB01 1,000 m2 Cubierta isotérmica burbujas 400 micrones 5,92 5,92

MOOA.8a 0,150 h Oficial 1ª construcción 19,05 2,86

MOOA11a 0,301 h Peón especializado construcción 16,55 4,98

TOTAL PARTIDA... 14,04 Asciende el precio total de la partida a la mencionada cantidad de CATORCE EUROS con CUATRO CÉNTIMOS

14.04.02 Ud Armario portasonda 3 niveles

Armario portasonda para el control de 3 niv eles en v aso de compensación, de la marca Astral Pool o equiv alente, completamente instalado.

PUPTSON3N 1,000 u Armario portasonda 3 niv eles 395,96 395,96

TOTAL PARTIDA... 442,33 Asciende el precio total de la partida a la mencionada cantidad de CUATROCIENTOS CUARENTA Y DOS EUROS con TREINTA Y TRES

CÉNTIMOS

14.04.03 Ud Electroválvula llenado ø2´´

Electrov álv ula de llenado de acero inox idable y latón de 2´´ de diámetro, normalmente cerrada, rango de presión de 0 a 16 bar, para líquidos, gases neutros y agresiv os, totalmente instalada, comprobada y en correcto estado de funcionamiento.

PUELECDN50 1,000 u Elv al nor. cerrada ø2" 230,87 230,87

TOTAL PARTIDA... 249,84 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS CUARENTA Y NUEVE EUROS con OCHENTA Y CUATRO

CÉNTIMOS

14.04.04 Ud Electroválvula llenado ø3´´

Electrov álv ula de llenado de acero inox idable y latón de 3´´ de diámetro, normalmente cerrada, rango de presión de 0 a 16 bar, para líquidos, gases neutros y agresiv os, totalmente instalada, comprobada y en correcto estado de funcionamiento.

PUELEDN80 1,000 u Elv al nor. cerrada ø3" 308,55 308,55

TOTAL PARTIDA... 329,07 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS VEINTINUEVE EUROS con SIETE CÉNTIMOS

14.04.05 Ud Electroválvula llenado ø1 1/2´´

Electrov álv ula de llenado de acero inox idable y latón de 1 1/2´´ de diámetro, normalmente cerrada, rango de pre- sión de 0 a 16 bar, para líquidos, gases neutros y agresiv os, totalmente instalada, comprobada y en correcto estado de funcionamiento.

PUELECDN40 1,000 u Elv al nor. cerrada ø1 1/2" 208,21 208,21

TOTAL PARTIDA... 226,73 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS VEINTISEIS EUROS con SETENTA Y TRES CÉNTIMOS

(23)

14.04.06 Ud Cont ag fr Woltmann DN50

Contador de agua fría tipo Woltmann, DN50, para un caudal nominal de 15 m3/h y caudal máx imo de 30 m3/h, con cuerpo de fundición gris con bridas, v álv ulas de retención de y v álv ula antirretorno todos ellos con diámetro 3"

protección contra la corrosión mediante una pintura epox ica y un barniz al horno, siguiendo criterios de respeto am- biental, ex traible, fácil de sustituir o reparar, incluy e dispositiv o de regulación simétrica que anula el empuje sobre una parte sola de la hélice. Totalmente instalado y en correcto funcionamiento.

PUPTCONT50 1,000 u Cont Woltmann ag fr DN50 384,83 384,83

TOTAL PARTIDA... 442,75 Asciende el precio total de la partida a la mencionada cantidad de CUATROCIENTOS CUARENTA Y DOS EUROS con SETENTA Y CINCO

CÉNTIMOS

14.04.07 Ud Conjunto Cont ag fr chorro mult DN32

Conjunto formado por contador de agua fría con marcado CE, tipo chorro múltiple, calibre 32mm, con dos puntos de rozamiento y lectura directa por segmentos rotatorios, pre-equipado para emisor de impulsos, para montaje v er- tical u horizontal, conforme a las especificaciones dispuestas en la norma UNE-EN 14154 "Contadores de agua", filtro con cuerpo de bronce, v álv ulas de retención de y v álv ula antirretorno todos ellos con diámetro 2". Totalmente instalado y en correcto funcionamiento.

PUPTCON32 1,000 u Cont ag fr chrr mult 32mm 111,24 111,24 PIFG38f 1,000 u Valv retn clapeta lat ø2" 13,86 13,86 PIFG30g 2,000 u Valv esfera lat-niq ø2" 17,32 34,64

TOTAL PARTIDA... 184,47 Asciende el precio total de la partida a la mencionada cantidad de CIENTO OCHENTA Y CUATRO EUROS con CUARENTA Y SIETE CÉNTIMOS

14.04.08 Ud Conjunto Cont ag fr chorro mult DN25

Conjunto formado por contador de agua fría con marcado CE, tipo chorro múltiple, calibre 25mm, con dos puntos de rozamiento y lectura directa por segmentos rotatorios, pre-equipado para emisor de impulsos, para montaje v er- tical u horizontal, conforme a las especificaciones dispuestas en la norma UNE-EN 14154 "Contadores de agua", filtro con cuerpo de bronce, v álv ulas de retención de y v álv ula antirretorno todos ellos con diámetro 2". Totalmente instalado y en correcto funcionamiento.

PIFR.2g 1,000 u Filtro agua ø50mm(2") 36,73 36,73 PIFG38f 1,000 u Valv retn clapeta lat ø2" 13,86 13,86 PIFG30g 2,000 u Valv esfera lat-niq ø2" 17,32 34,64

TOTAL PARTIDA... 196,71 Asciende el precio total de la partida a la mencionada cantidad de CIENTO NOVENTA Y SEIS EUROS con SETENTA Y UN CÉNTIMOS
