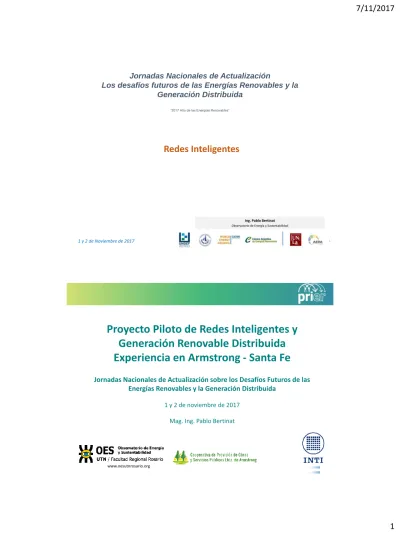

Jornadas Nacionales de Actualización
Los desafíos futuros de las Energías Renovables y la Generación Distribuida
“2017 Año de las Energías Renovables”
Redes Inteligentes
1 y 2 de Noviembre de 2017 1
Ing. Pablo Bertinat Observatorio de Energía y Sustentabilidad
Proyecto Piloto de Redes Inteligentes y Generación Renovable Distribuida Experiencia en Armstrong - Santa Fe
Jornadas Nacionales de Actualización sobre los Desafíos Futuros de las Energías Renovables y la Generación Distribuida
1 y 2 de noviembre de 2017 Mag. Ing. Pablo Bertinat
www.oesutnrosario.org
Generación Distribuida Componente 2
Red Inteligente Componente
1
www.oesutnrosario.com.ar
Se plantea desarrollar experiencias de Redes Eléctricas Inteligentes con incorporación de Generación Distribuida mediante fuentes de energía renovables, su implementación,
puesta en marcha, monitoreo y sistematización
Clientes Cantidad
Residencial 4486
Comercial 540
Industrial 217
Servicio Público 51
Rural 418
Total 5712
Distribuidora: Cooperativa Eléctrica de Armstrong Ciudad de Armstrong – Provincia de Santa Fe
Población de 15.000 habitantes Demanda pico: 8 MW Conexión con EPE en 33 kV
603 km de líneas de distribución rural
Área Rural Sur
Convenios
Convenio SE-ADEERA-INTI (junio 2013) Convenio CELAR-SE (octubre 2013)
Alcance
Telemedición / Telecontrol
Financiamiento
Se conforma a través de aportes no
reembolsables de la Secretaría de Energía de la Nación, más aportes directos de la Cooperativa
Articulaciones
Proyecto Fonarsec IRESUD Programa Un Sol Para Tu Techo
Componente 1:
Proyecto Piloto de Redes Inteligentes en la localidad de Armstrong
Objetivos planteados en la Componente 1
• Aproximadamente 1000 Medidores Inteligentes instalados en usuarios Residenciales y Comerciales
Telemedición
• Sistema SCADA
• 14 Multimedidores – 4 de ellos en las SETAs de Medidores Inteligentes
Telesupervisión MT
• Sistema SCADA
• 1 Reconectador
• 4 Seccionalizadores
• Detectores de paso de Icc
Telecontrol MT
- Integración con sistema de facturación
- Datos cada 1 hora - Portal Web para el usuario - Corte y reconexión - Otros
- Variables disponibles de la ET 33/13,2 kV para la operación.
- Datos y registros esenciales para la rápida localización y mitigación de fallas - Otros
- Operación de todos los elementos de maniobra de la ET 33/13,2 kV
- Reconexión de la red rural en caso de falla fugitiva - Seccionamiento de la red en
caso de falla permanente
Adjudicación de medidores:
• CIRCUTOR 311 medidores
• ELSTER 285 medidores
• HEXING 241 medidores
• DISCAR 188 medidores Estado de la provisión:
• Completa e instalada
Telemedición
Medidor
• El medidor registra las variables y las envía al concentrador
• Vía PLC o RF
Concentrador
• El concentrador almacena los datos recibidos de todos los medidores y los envía al sistema.
• Ethernet (Internet)
• GPRS
Sistema
• El sistema almacena en base de datos todos los registros.
• Dispone de una interfaz para acceder a estos
¿Qué hace un medidor inteligente?
¿Qué tipo de comunicación se utiliza?
Medidor Concentrador Sistema
Medidor Concetrador Discar – Hexing – Circutor
PLC Elster
RF
Concentrador Sistema Discar – Hexing – Elster
GPRS o ETH Circutor Sistema interno
Software concentrador de Mediciones
Concentrador alianza estandarizada *
Concentrador sistema propietario
Software Propietario
Sistema de Facturación
Control de Pérdidas
Gestión y Atención a
Clientes SCADA
Smart-Meters en clientes finales
Medidor salida SETA
* Con interface ya desarrollada
Sistemas de la Cooperativa Módulo de
morosidad
Gestión de stock materiales y equipos
Portal web Lectura directa de medidores
multimarca (ej. Parque Industrial)
Red de FO
Red de FO
PLC PLC o
Red Mesh
Telemedición
Análisis por tipo de Cliente
Análisis agregado por SETA
Telemedición
TELECONTROL DE LA ET Y DE LA RED DE MT:
Incorporación de reconectadores, seccionalizadores y automatismos en la red.
Implementación de un SCADA con funciones de telecontrol y telesupervisión sobre la ET principal y la red de distribución
TELECONTROL EN ZONAS RURALES:
Instalación de detectores de corrientes de cortocircuito y reconectadores en líneas troncales y derivaciones principales.
Integración con las alarmas del sistema de telemedición.
Telecontrol y SCADA
Monitoreo y control ET 33/13,2 kV
Monitoreo SETAs Urbanas
Reconexión automática y seccionalización de Alimentador RURAL SUR RURAL SUR
Telecontrol y SCADA
Telecontrol y SCADA
Componente 2:
Generación Distribuida con Energías Renovables
Aportes tecnológicos, sociales, ambientales y económicos de su aplicación en la red inteligente de Armstrong
CAPP
Proyecto de Redes Inteligentes con Energías Renovables (PRIER)
Integrantes
www.oesutnrosario.org
Generación tradicional
Grandes Usuarios
Clientes Industriales
Red de AT Red de MT
Red Eléctrica Actual
Energía
Información y Automatización
Clientes Comerciales
Clientes Domiciliarios
Cómo se transformará la red eléctrica que conocemos
Fuente: CAMMESA
Generación tradicional
Grandes Usuarios
Clientes Industriales
Red de AT Red de MT
Red Eléctrica Futura
Clientes Comerciales
Clientes Domiciliarios RE distribuida
RE Gran Escala Medición Sincrofasorial
Cogeneración y Autogeneración
RE distribuida
Smart Homes Almacenamiento
Auto Eléctrico Telesupervisión
y Telecontrol
Smart Meters
Energía
Información y Automatización
Cómo se transformará la red eléctrica que conocemos
Fuente: CAMMESA
Implementación, puesta en marcha, evaluación y sistematización de una experiencia de generación
distribuida con energías renovables en redes de baja y media tensión con elementos incorporados de operación
inteligente.
Red de generación distribuida y sus
alcances
Desarrollo de capacidades, RRHH e
instalaciones
Desarrollo sectorial
Replicabilidad
Objetivos
Equipamiento de generación Unidades Potencia por unidad (kW)
Potencia instalada (kW)
Fotovoltaico de Suelo 1 200 200
Fotovoltaico en Techos 50 1,5 75
Eólico 6 3 18
TOTAL 293
LA USINA SOMOS TODOS
INSTALACIÓN DE PISO:
Lugar: Terreno en el Área Industrial Potencia: 200 kW Cantidad de paneles: 880 x 250 Wp Inversores trifásicos: 8 x 25 kW Área cubierta: 4000 m2 aprox.
Posibilidad de futura ampliación a 350 kW
Planta de Piso
Parque Industrial
Planta de Piso
Instalación completa y en servicio desde el 16/08/2017
Techos Solares
INSTALACIONES DE TECHO:
Cantidad y Potencia: 48 de 1,5 kW y 7 de 2 kW Potencia de Paneles: 250 Wp Inversor monofásico: Conexión directa
al pre-ensamblado Ubicación: Dentro del área de RI Modalidad: Contrato de Comodato con el dueño del techo
A cargo de PRIER:
Estructuras: Ingeniería, diseño, verificación y montaje Soportes: diseño y fabricación Instalación en campo
Además se abre la posibilidad a que otros usuarios se sumen al plan “Prosumidores” de la provincia de Santa Fe
0 20 40 60 80 100 120
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Demanda y Generación Distribuida
Demanda SETA (kWh) Demanda Neta Resultante (kWh) Suma de Paneles (kWh)
Demanda real de SETA con 250 clientes en baja tensión (de 400 kWh medios bimestrales).
Suponiendo que el 10% de los clientes tenga un equipo de paneles solares de 1,5 kW pico
Ahorro energético y
reducción directa del pico
diurno
La acumulación permitiría bajar
el pico nocturno.
E
cE
cE
gRED DE LA COOP.
2 medidores bidireccionales
Panel e inversor
E
iTechos Solares
Esquema de Conexión y Medición
Acceder a su curva real de consumo.
Ver datos estadísticos, históricos e indicadores de demanda.
Comparar su consumo con datos promedio (por ejemplo, la media del concentrador o de la ciudad)
Predecir el total que consumirá en el mes, según la tendencia que llevo su demanda.
Recibir notificaciones e información de relevancia.
Gestionar el servicio de compra de energía prepaga, para aquellos clientes que ya cuentan con esta facilidad.
Posibilitar la participación del usuario para colaborar en una mejor gestión del servicio
Está previsto realizar un portal web que tome datos de los distintos sistemas de la Cooperativa para que los clientes puedan:
Interacción con el Usuario
Telemedición
El 15 de febrero se firmó entre la CELAR y la Secretaría de Energía de la Pcia. De Santa Fe nuestra adhesión al Programa PROSUMIDORES.
Esto está disponible ahora en Armstrong
Aspectos Sociales
Taller USINA DE IDEAS
Jornadas de Difusión comunitaria
Participación de la comunidad en decisiones de largo plazo, tanto del proyecto como de la planificación energética de la ciudad
Capacitación general
Charlas con diferentes sectores de la comunidad (Municipalidad, Industriales, etc.)
Aspectos relevantes
• Involucramiento institucional fuerte
• Resolución local de problemas
• Actividades multipropósito como una fortaleza
• Desarrollo de capacidades locales
• Participación social relevante Desafíos
• Aspectos normativos y regulatorios
• Rediscutir la distribución como servicio público local y el rol de las cooperativas. Reconocer funciones
• Desafío de resolver dificultades administrativas
Las distribuidoras de energía se consolidan como redes de generación distribuida
Se incrementa la eficiencia en el uso final de la energía
Se establecen nuevas reglamentaciones que propician el desarrollo de la GDER
Crece el aporte de los prosumidores con esquemas virtuosos de comercialización
Se multiplica la oferta de productos locales para la generación distribuida
Se reducen las importaciones energéticasImpactos esperados:
Muchas Gracias!!
