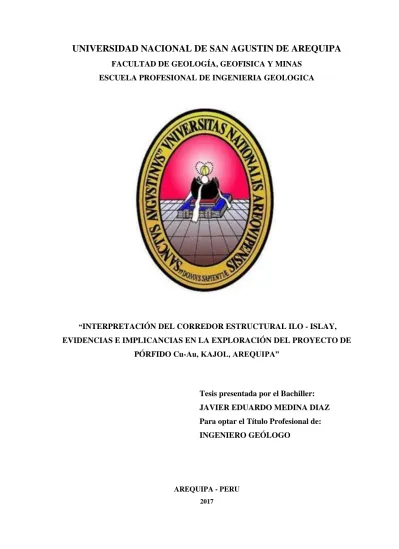

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFISICA Y MINAS ESCUELA PROFESIONAL DE INGENIERIA GEOLOGICA. “INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO - ISLAY,. EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL, AREQUIPA”. Tesis presentada por el Bachiller: JAVIER EDUARDO MEDINA DIAZ Para optar el Título Profesional de: INGENIERO GEÓLOGO. AREQUIPA - PERU 2017.

(2) INDICE Agradecimientos. viii. Resumen. 1. Introducción. 2. CAPITULO I. 4. GENERALIDADES. 4. 1.1 Ubicación y Accesibilidad. 4. 1.2 Importancia. 5. 1.3 Originalidad. 5. 1.4 Planteamiento del Problema. 5. 1.5 Hipótesis. 6. 1.6 Variables. 6. 1.7 Justificación de la Investigación. 7. 1.8 Objetivos. 7. 1.9 Limitaciones del Estudio. 8. 1.10 Método de Trabajo. 8. 1.11 Cronograma de Trabajo. 9. 1.12 Trabajos Previos de Exploración. 11. CAPITULO II. 12. ASPECTOS FISIOGRÁFICOS. 11. 2.1 Geomorfología. 11. 2.1.1 Cordillera de la Costa. 11. 2.1.2 Planicie Costanera. 13. 2.1.3Valles. 13. 2.2 Clima y Vegetación. 13. 2.3 Comunidades. 14. CAPITULO III. 15. MARCO GEOLÓGICO REGIONAL. 14. 3.1 Estratigrafía. 14. 3.1.1 Proterozoico. 16. 3.1.2 Paleozoico. 17. 3.1.3 Mesozoico. 17. 3.1.4 Cenozoico. 18. 3.2 Rocas Ígneas. 21 i.

(3) CAPITULO IV. 25. MARCO GEOLÓGICO LOCAL. 25. 4.1 Geología Local. 25. 4.1.1 Dacita Porfirítica. 27. 4.1.2 Andesita Porfirítica. 27. 4.1.3 Cuarzo Monzonita. 28. 4.1.4 Monzodiorita. 29. 4.1.5 Diorita. 29. 4.16 Granodiorita. 30. 4.1.7 Cuarzo Diorita. 30. CAPITULO V. 34. TIPO DE DEPÓSITO, ALTERACIÓN HIDROTERMAL Y MINERALIZACIÓN. 34. 5.1 Tipo de Depósito. 34. 5.2 Evento de Alteración Hidrotermal Progrado. 37. 5.3 Evento de Alteración Hidrotermal Retrógrada. 40. 5.4 Evento de Alteración Supergena. 42. 5.3 Mineralización. 42. CAPITULO VI. 49. GEOLOGÍA ESTRUCTURAL Y TECTÓNICA. 49. 6.1 Análisis Tectónico del Área de Estudio. 49. 6.2 Sistema de Fallas Incapuquio NW – SE. 50. 6.3 Sistema de fallas Ilo – Islay NW – SE. 51. 6.4 Lineamiento Clemesí NE – SW. 51. 6.5 Fallas Regionales. 51. 6.6 Fallas Locales. 52. 6.7 Estructuras de Deformación Mineralizadas. 53. CAPITULO VII. 58. EMPLAZAMIENTO DEL BATOLITO DE ILO Y SISTEMA DE FALLAS. 58. 7.1 Emplazamiento del Batolito de Ilo. 58. 7.2 Fases Extensivas y Compresiones. 59. 7.3 Sistema de Fallas Ilo-Islay y Depósitos Minerales Tipo Pórfido. 63. 7.3.1 Depósito Tía María y La Tapada. 63. 7.3.2 Depósito Cruz de Mayo. 66. 7.4 Estructuras Anastomasadas en el Corredor Estructural Ilo-Islay. 69 ii.

(4) CAPITULO VIII. 71. INTERPRETACIÓN ESTRUCTURAL Y COMPORTAMIENTO TECTÓNICO DEL ÁREA DE ESTUDIO. 71. 8.1 Formación de Estructuras Anastomosadas y Anulares en el Proyecto Kajol. 71. 8.2 Interpretación Estructural Regional del Proyecto Kajol. 73. 8.3 Interpretación Estructural del Proyecto Kajol. 74. Conclusiones. 79. Recomendaciones. 80. Bibliografía. 81. iii.

(5) INDICE DE PLANOS. Plano 01. Ubicación y Accesibilidad del Proyecto Kajol. Pag. 10. Plano 02. Geológico Regional del Proyecto Kajol. Pag. 23. Plano 03. Geológico Local del Proyecto Kajol. Pag. 31. Plano 04. Sección Geológica A-A’. Pag. 32. Plano 05. Sección Geológica B-B’. Pag. 33. Plano 06. Alteración Hidrotermales del Proyecto Kajol. Pag. 41. iv.

(6) INDICE DE FIGURAS. Figura 1. Imagen satelital mostrando carreteras y puertos cercanos al Proyecto Kajol y localización de los yacimientos tipo pórfido Cu-Mo en el Sur del Perú…………………………………………………………………………………….Pag. 11 Figura 2. Columna estratigráfica regional del área de estudio del cuadrángulo Punta de Bombón. Hoja 35-s…………………………………………………………………….Pag. 24 Figura 3. Columna estratigráfica local del área de estudio (Proyecto Kajol)…………Pag. 30 Figura 4. Anatomía de un sistema telescópico de pórfido Cu mostrando la interrelación de un pórfido Cu±Au±Mo en una acción de stocks mutlifases y su interacción con las rocas cajas que los alberga, posible ubicación de Kajol dentro del Sistema……………………Pag. 36 Figura 5. Zonificación en el sistema pórfido en relación a los metales; en el halo de magma depende de la distribución y el carácteracteristicas del metal…………………………Pag. 36 Figura 6. Tipo de venillas características en pórfidos Cu-Mo y Pórfido Cu-Au……...Pag. 36 Figura 7. Sección del pórfido de Cu La Escondida ilustrando la estrecha relación entre el enriquecimiento supergeno y las zonas de alteración argílica avanzada y sericítica…..Pag. 37 Figura 8. La mezcla de agua meteórica y soluciones hidrotermales producen un metasomatismo Na-K produciendo una alteración sódico-cálcica (propilitica) a partir de una alteración potásica para luego producirse una alteración fílica………………………..Pag. 38 Figura 9. Reconstrucción esquemática del ambiente lithocap (argílica, argílica avanzada, silicificación)………………………………………………………………………………………….Pag. 40 Figura 10. Zona lixiviada representada por hematita y la zona de enriquecimiento secundario, desarrollada en un pórfido con alteración sericítica en las raíces de lithocap (Sillitoe, 1995)…………………………………………………………………………Pag. 43 Figura 11. Principales sistemas de fallas de la costa Sur del Perú. SFCLLI: Sistema de fallas Cincha - Lluta – Incapuquio; SFCII Sistema de fallas Ilo – Islay (Mamani et al 2011)……………………………………………………………………………………Pag 52 Figura 12. Diagrama mostrando el comportamiento de la fase vapor y salmuera (brine) en un sistema pórfido, donde se puede observar la partición de la dos fases (vapor-salmuera) y la preferencia de la mineralización de la fase vapor (Au+Turmalina) y la fase líquida hipersalina (Cu)………………………………………………………………………..Pag. 56 Figura 13. Diagrama mostrando la solubilidad de B2O3 en presencia de NaCl, en la figura se puede apreciar que el boro tiene más afinidad de concentrarse más en la fase vapor y poca afinidad de concentración en soluciones hipersalina (brine) debido a que las salmueras hipersalina son inmiscibles con el B2O3……………………………………………….Pag. 57 Figura 14. Representación esquemática de la relación entre el Batolito de Ilo y la Fm. Chocolate conformado por rocas volcánicas y volcanoclásticos localizados en Cocachacra y Alto Madero, (Boekhout 2012)…………………………………………………………………...Pag. 59 Figura 15. Régimen de esfuerzo extensional y de compresión desde el Carbonífero 340 Ma. hasta el Paleógeno temprano 60 Ma. (Boekhout, 2012)……………………………….Pag. 60 Figura 16. En régimen de esfuerzos A. En extensión, las fracturas son normales con alto ángulo de buzamiento casi verticales (diques) B. en compresión las fracturas son inversas y con bajo ángulo de buzamiento, mientras las fracturas de tensión son casi horizontales (Sills)…………………………………………………………………………………...Pag. 61 v.

(7) Figura 17. Efectos de subducción oblicua sobre el régimen de deformación donde se puede observar si el ángulo oblicuo es > 45° (90 - 200 Ma) entonces se tendrá un régimen extensional y si el ángulo oblicuo es < 45° se tendrá un régimen arco normal, (Scheuber et al.,1994)………………………………………………………………………………..Pag. 62 Figura 18. Representación esquemática del emplazamiento del batolito Ilo intruyendo al volcánico Chocolate y su representación de los esfuerzos principales ante un régimen de esfuerzos extensionales en fallas normales…………………………………………….Pag. 62 Figura 19. Imagen satelital donde se puede observar el afloramiento de la mina Tía María con orientación NE en el lineamiento de la mina Chapi……………………………....Pag. 65 Figura 20. Imagen satelital donde se puede observar el afloramiento del proyecto Cruz de Mayo con orientación NW en el lineamiento de la mina Chapi………………………Pag. 67 Figura 21. Mostrando el corredor estructural con lineamientos de las fallas regionales con orientación NW-SE donde se emplazan los depósitos de Tía María, La Tapada, Cruz de Mayo y Kajol…………………………………………………………………………..Pag. 68 Figura 22. Interpretación estructural mostrando el corredor estructural con lineamientos de las fallas regionales con orientación NW - SE donde se emplazan los depósitos de Tía María, La Tapada, Cruz de Mayo y Kajol y se muestra las orientaciones de los estructural tensional Tía María NEE - SWW, Kajol NEE - SWW, y Cruz de Mayo NW SE………………………………………………………………………………………Pag. 70 Figura 23. Imagen mostrando tipos de estructuras de tipo flor, A: Estructura tipo flor negativa formado por fallas normales, B: Estructura tipo flor positiva formada por fallas inversas………………………………………………………………………………...Pag. 72 Figura 24. Interpretación estructural esquemática con formación de estructuras principales de tensión y su correspondiente formación de esfuerzos principales σ1 y σ3…………....Pag. 73 Figura 25. Imagen satelital donde se ha sobrepuesto la geología y estructuras R, R’ y T dentro del corredor estructural NW - SE……………………………………………………….Pag. 75 Figura 26. Imagen satelital del Proyecto Kajol……………………………………….Pag. 76 Figura 27. Potencial espaciamiento debido a régimen tectónico extensional donde se observa las fallas principales sintéticas principales R ,sintéticas complementarias P y fallas antitéticas R’ que buzan hacia las sintéticas y llegan a su final………………………..Pag. 77 Figura 28. A. Interpretación estructural Riedel mostrando la formación de estructuras principal de tensión y su correspondiente formación de esfuerzos principales σ1 y σ3., B. Modelo estructural Riedel mostrando las estructuras R, R’ y P. B. Modelo estructural Riedel donde se muestra el esfuerzo principal ocasionado un movimiento sinestral de las estructuras importantes……………………………………………………………………………………………Pag. 78. vi.

(8) INDICE DE FOTOGRAFIAS Fotografía 1. Dacita porfirítica………………………………………………………..Pag. 27 Fotografía 2. Andesita porfirítica……………………………………………………..Pag. 28 Fotografía 3. Pórfido cuarzo monzonítico……………………………………………………..Pag. 28 Fotografía 4. Monzonita porfirítica…………………………………………………...Pag. 29 Fotografía 5. Cuarzo monzonita con alteración sódico-cálcica pervasiva en salbandas pudiéndose observar relictos de la roca original………………………………………………Pag. 39 Fotografía 6. Afloramiento de monzonita con alteración potásica y stockwork brecha crackle, brecha hidrotermal en contacto con andesitas del volcánico Chocolate……….Pag. 39 Fotografía 7. Muestra fuertemente argilizada con presencia de hematita característica de lixiviación de sulfuros de cobre con limonita de color concho de vino característica de la lixiviación de calcosita……………………………………………………………………………...Pag. 44 Fotografía 8. Muestra de brecha hidrotermal fuertemente silicificado con presencia de óxidos (hematita), óxidos de cobre (Malaquita y Crisocola) en fracturas………………..Pag. 45 Fotografía 9. A. muestra de mano de la zona de silicificación con presencia de sulfuros B. Acercamiento de la muestra mostrando venillas de pirita y cuarzo gris con halos de oxidación (hematita) C. Acercamiento de la muestra mostrando la diseminación de pirita cristalizada y pirita de grano fino………………………………………………………………...Pag. 46 Fotografía 10. Afloramiento de la zona de stockwork fuertemente argilizado con venillas de cuarzo y fracturamiento rellenado con hematita, jarosita, goethita y óxidos de cobre además presenta halita………………………………………………………………………………………...Pag. 47 Fotografía 11. A. Vista panorámica mirando al Sur donde muestra el afloramiento de la veta de cuarzo y la brecha cracker. B. Muestra de veta cuarzo hidrotermal con presencia de drusas con cuarzo cristalizado así como boxwork con hematita, goethita, jarosita. C. Afloramiento de la estructura de cuarzo……………………………………………….Pag. 48 Fotografía 12. Vista panorámica mirando al Sur, se puede apreciar el afloramiento de la brecha hidrotermal y de la brecha crackle al Este del proyecto. N35°W/62°SW……....Pag. 53 Fotografía 13. Muestras de afloramiento de brecha hidrotermal. A. brecha hidrotermal con clastos de roca volcánica fuertemente silicificada B. brecha hidrotermal con clastos de cuarzo gris con drusas de cuarzo hidrotermal cristalizado con presencia de boxwork rellenado con hematita y goethita C. brecha hidrotermal con sílice crema con textura fluidal con presencia de sulfuros (pirita) con oquedades rellenada con cuarzo cristalizado con hematita y goethita D. Brecha crackle con goethita y jarosita en la matriz E. brecha crackle con presencia de hematita, jarosita, goethita con clastos moderadamente-fuertemente argilizado F. brecha crackle fuertemente silicificado con presencia de goethita y jarosita con presencia de sulfuros (pirita)………………………………………………………………………Pag. 54 Fotografía 14. Brecha cuarzo turmalina, clastos de cuarzo con matriz de turmalina, especularita (Fe2O3) con presencia de mineralización de óxidos de cobre………………Pag. 55. vii.

(9) AGRADECIMIENTOS Deseo expresar mi más profundo agradecimiento a mi principal supervisor y asesor de mi tesis, el Dr. Fredy F. García Zúñiga por su notable visión, pensamiento, buen humor y asi mismo por editar mis borradores y mantenerlos científicamente y gramaticalmente correcto. Un especial agradecimiento al Ing. Antonio Zevallos Ranilla, por brindar su apoyo en la autorización para poder realizar este trabajo de investigación en su concesión minera Kajol y por su apoyo logístico, la cual sirvió de motivación para realizar todo este trabajo y del mismo modo agradecer al M.Sc. Jaime Valdivia Herrera y al Ph.D. Jeff Aucott, quienes compartieron muchas discusiones, demostrando ser brillantes fuentes de conocimiento y experiencia. He disfrutado de discusiones productivas y recomendaciones con muchos amigos y compañeros de la universidad quienes hicieron inolvidable está experiencia en mi vida; agradecer a mi amigo y colega Ing. Edgar Condori, por su tiempo en la ayuda de algunos mapas y figuras. Finalmente me gustaría agradecer a Dios y a mi familia, especialmente a mi madre Lidia y a mi padre Gustavo, por estar siempre allí apoyándome, aconsejándome con amor durante mis primeros años de mi vida para ser un buen hombre y por su educación, últimamente y más importante agradecer a mi esposa Julia quien me brindó su amor incondicional, apoyo, comprensión y por levantar mi espíritu con su buen humor, a mi hijo Piero Javier quien me enseñó lo maravilloso que es la vida y es una fuerte motivación; a ellos dedico este trabajo de investigación.. viii.

(10) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. RESUMEN. El proyecto Kajol (680 msnm), se encuentra a 154 Km al SW de la ciudad de Arequipa, Distrito Punta de Bombón, Provincia de Islay, Región Arequipa, en la Cordillera de la Costa. La geología está compuesta al Oeste por las rocas intrusivas de la super unidad Punta Coles e Ilo, del Batolito de Ilo; luego, por rocas volcánicas de la Formación Chocolate de composición andesítica y dacítica, ambas de edad Jurásico y son cubiertas por conglomerados polimícticos de la Formación Millo y Grupo Moquegua de edad Terciario.. En el proyecto las rocas del Batolito de Ilo intruyen a la Formación Chocolate y constan de un pórfido cuarzo monzonítico alterado con stockwork (venillas de cuarzo con sulfuros), relictos de alteración potásica, sobreimpuestos por alteración argílica y en los contactos con la Formación Chocolate se encuentran brechas hidrotermales de cuarzo – turmalina, con alteración argílica avanzada (lithocap), fuerte silicificación obliterando las texturas de las rocas encajonantes; hacia el Este el Batolito de Ilo está formado por intrusivos de composición diorítica y monzonítica con alteración propilítica.. El corredor Ilo - Islay (NEE - SWW) correspondería a una zona de transtensión en donde las fallas del borde Este y Oeste tienen un movimiento sinestral y al interior forman estructuras en pull apart (distensión) con geoformas anulares y anastomasadas de tipo flor negativa (distensión - fallas normales), lo cual demostraría una estrecha relación del corredor estructural con el emplazamiento de magmas, muy propicios para formar ambientes apropiados para albergar pórfidos fértiles con mineralización de cobre y oro.. Regionalmente este corredor estructural es un buen blanco de exploración mineral para pórfidos Cu – Mo+/-Au, ya que en él se localizan los yacimientos con alto potencial de mineralización: Tía María, La Tapada y Cruz de Mayo.. 1.

(11) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. INTRODUCCIÓN. El proyecto Kajol se encuentra ubicado en la parte Sur del Perú (desierto de Clemesí), donde la roca caja está formada por la Formación Chocolate, está compuesta de rocas volcánicas y volcanoclásticas; en el sector de Cocachacra se ha datado con edades de 168 - 165 Ma. (206Pb/238U) y las rocas graníticas del Batolito de Ilo con edades 167 164 Ma. (206Pb/238U) (Boekhout, 2012), lo que indica que cuando sucedía el volcanismo de la Formación Chocolate también se daba el emplazamiento del Batolito de Ilo, esto demuestra la rápida subsidencia a un ratio ~3.5 Km/Ma.. El Batolito de Ilo geocronologicamente fue dividido en las super unidades de Punta Coles e Ilo (Mukasa, 1986), se ha propuesto el emplazamientos de tres pulsos magmáticos con edades ~185 Ma., 165 - 160 Ma. y 110 - 95 Ma. El Batolito de Ilo fue emplazado dentro de volcánicos calcoalcalino y rocas volcanoclásticas de la Formación Chocolate, el cual consiste de 1 - 3 Km. de espesor con acumulación de lavas andesíticas con subordinadas volcanoclásticos, brechas, conglomerados y areniscas; en el sur del Perú la Formación Chocolate sobreyace al Grupo Yamayo y en algunas partes al del complejo Basal de la Costa (Boekhout, 2012).. EL magmatismo relacionado a la subducción en el Jurásico está expuesta por arcos magmáticos extendidas desde Colombia hasta la Patagonia ocurriendo desde 183 - 145 Ma. (Cochrane et al., 2011), el volcanismo está representado por el volcánico de la Formación Chocolate (Sur del Perú), equivalente al volcánico de la Formación La Negra (Norte de Chile) que se dieron en una escala regional hace ~200 Ma. (Oliveros et al., 2006) y en un régimen extensivo, según las edades cronológicas entre 200 - 150 Ma. (40Ar/39Ar), durante todo el Jurásico debido a la orientación de la placa de Nazca NW SE.. La rápida subsidencia y el emplazamiento del arco magmático ~175 Ma. sugiere que el margen experimentó una extensión rápida y engrosamiento litosférico (Sempere et al., 2002).. 2.

(12) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. En el Jurásico temprano (200 - ~160 Ma.); experimentó extensión y fue seguido por el magmatismo (152 - 110 Ma.) (Boekhout, 2012).. Para la aplicación de la interpretación estructural del corredor Ilo-Islay se muestran evidencias geológicas y estructurales encontradas en el proyecto Kajol dentro del corredor estructural NW - SE, son las alteraciones hidrotermales de alteración potásica, argílica avanzada (lithocap) y propilítica de alta temperatura (albitización) y propilítica de baja temperatura (clorita – epidota - calcita) asi mismo se encontró la presencia de estructuras principales como brechas hidrotermales, brechas crackle, brechas cuarzo turmalina; el área del proyecto Kajol tiene mineralización primaria María de sulfuros de cobre y óxidos de cobre, todas estas características son de yacimientos de tipo pórfido.. Los regímenes extensivos y compresivos que han experimentado tanto la Formación Chocolate y el Batolito de Ilo, estos esfuerzos de deformación determinaron la geometría del cuerpo magmático y de la misma manera la formación del corredor estructural NW - SE del sistema de fallas Ilo - Islay y debido a las fuerzas que generaron la deformación estructural se lograron generar estructuras tipo pull apart (distensión), y debido al continuo esfuerzo posteriormente se formaron estructuras del tipo anastomasada, estructuras de tipo flor negativa (tensión) y estructuras anulares, esto demuestra la estrecha relación de corredores estructurales y el emplazamiento de magmas con características de tipo pórfido, estás estructuras de deformación son importantes ya que su geomorfología expuesta en superficie manifiesta la deformación a profundidad, siendo el reflejo de zonas de debilidad, en donde favorablemente podrá emplazarse magmas con contenido de minerales y de este modo estás estructuras de deformación serán favorables para albergar depósitos de tipo pórfido como los encontrados en Cruz de Mayo, Tía María, Arequipay y Kajol.. 3.

(13) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. CAPITULO I GENERALIDADES. 1.1 Ubicación y Accesibilidad La zona de estudio está comprendida dentro del cuadrángulo de la Punta de Bombón 35S y se encuentra localizada en la Zona 19, Banda K y delimitado entre las coordenadas geográficas son los meridianos de longitud Oeste de Greenwich -71° 35´ 45” a -71° 33´ 30” y -17° 7´ 35” a -17° 9´ 12” paralelos de latitud Sur. En el sistema de coordenadas UTM, Datum WGS 84 del hemisferio Sur, los vértices del área de estudio son: 8104630N – 223681E; 8104630N – 227812E 8101615N – 223681E; 8101615N – 227812E El proyecto Kajol se encuentra ubicado a 154 Km. al Suroeste de la ciudad de Arequipa en la parte Sur del Perú, Departamento de Arequipa, Provincia de Islay, Distrito de la Punta de Bombón a una altitud de 680 m.s.n.m. geográficamente se encuentra en la Cordillera de la Costa ( Plano 01 y Figura 1).. El proyecto Kajol es accesible por carretera tomando la Panamericana Sur con camino hacia el Sur hasta el Fiscal, carretera asfaltada, para luego seguir al Sur hasta llegar a la altura del Cerro Sombrero Blanco. Ruta Carretera Distancia (Km.) Arequipa - Fiscal Asfaltada 108 El Fiscal - Cerro Sombrero Blanco Asfaltada 39 (Proyecto Mariela) Cerro Sombrero Blanco - Proyecto Kajol Trocha Carrozable 7 Total 154 Tabla 1. Ruta de acceso al Proyecto Kajol.. 4.

(14) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 1.2 Importancia. El presente estudio nos permitirá realizar la interpretación estructural del corredor estructural del sistema de fallas de Ilo-Islay, en el cual se logró formar yacimientos del tipo pórfido Cu-Au+/-Mo como Tía María, La Tapada, Cruz de Mayo, Arikepay y otros.. Dicha información servirá para obtener una interpretación adecuada en el proyecto Kajol y de esa manera poder ubicar blancos de exploración utilizando la geología estructural donde se identificará estructuras anastomasadas.. 1.3 Originalidad. Sobre el área de trabajo se cuenta con estudios de carácter regional pero que no tratan temas específicos relacionados a la búsqueda de yacimientos de tipo pórfido Cu-Au+/Mo que posiblemente sean del Jurásico.. Con este estudio se culmina una investigación sobre la geología estructural y su interpretación que nos permitirá la búsqueda de yacimientos minerales tipo pórfido, dichos estudios tendrán enfoque estructural regional para luego enfocarse directamente en el proyecto Kajol, dicho proyecto se encuentra en etapa de exploración superficial, lo que nos permitirá poder utilizar está información para poder explorar en zonas donde los depósitos minerales están cubiertos.. 1.4 Planteamiento del Problema. Se requiere establecer los controles estructurales necesarios para determinar los blancos de exploración apropiados dentro del proyecto minero Kajol para explorar mineralización del tipo pórfido, para ello se determinará las características estructurales generales de los depósitos que se encuentran en el corredor estructural de Ilo - Islay y determinar las características estructurales propios del proyecto Kajol, donde se identificaran estructuras anastomasadas y anulares con evidencias de alta probabilidad. 5.

(15) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. de emplazamiento de intrusión de pórfidos ya que el área del proyecto se encuentra cubierta por la Formación Chocolate. Para la determinación e interpretación de resultados se realizará lo siguiente:  Cartografiado geológico y estructural de la zona de estudio.  Descripción macroscópica de la muestras.  Descripción de alteración hidrotermal de rocas.  Análisis de la geomorfología del área de estudio.  Análisis de estructuras mineralizadas.  Análisis e interpretación de imágenes satelitales.  Análisis e interpretación Riedel.. 1.5 Hipótesis. El análisis e interpretación de la geología estructural regional y local del proyecto Kajol nos permitirá localizar zonas altamente prospectivas para identificar intrusiones del tipo pórfido dentro del proyecto Kajol y los depósitos que se encuentran dentro del corredor estructural Ilo - Islay donde se manifiestan geomorfológicamente como estructuras anastomasadas y anulares y de esa manera aumentar la probabilidad de éxito cuando se realice posteriores estudios de geofísica, para que cuando se realice la perforación diamantina se pueda descubrir un posible yacimiento tipo pórfido.. 1.6 Variables  Variable Independiente  La mineralización, alteraciones hidrotermales, geológico estructural, análisis e interpretación de estructuras geológicas importantes.  Variable Dependiente  Determinación de zonas altamente prospectables para la ubicación de pórfidos Cu-Au-/+Mo en el proyecto Kajol.. 6.

(16) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 1.7 Justificación de la Investigación. En la zona de estudio no se tiene referencias de la aplicación de geología estructural para la exploración de yacimientos tipo pórfidos Cu-Au+/- Mo ni tampoco una buena referencia de blancos de exploración con características de estructuras anastomasadas y anulares que son la evidencia de albergar intrusivos con mineralización durante eventos de distensión y compresión, aplicando el análisis de geología estructural para la formación de cuencas pull apart y zonas de dilatación “jogs” en el corredor estructural del sistema de fallas Ilo - Islay. En tal sentido se busca con mi trabajo de investigación tener un mejor conocimiento de la zona de estudio para poder explorar yacimientos minerales del tipo pórfido con características estructurales similares en otras zonas dentro del corredor estructural Ilo - Islay.. 1.8 Objetivos  Objetivo General  Contribuir al conocimiento de la geología estructural de la zona de estudio para la aplicación de exploración geológica del proyecto Kajol y su extrapolación de información. para explorar áreas con similares. características dentro del corredor estructural Ilo - Islay, aportando de este modo a un mejor entendimiento la evolución de la geología estructural para la formación de estructuras anastomasada y depósitos tipo pórfido Cu-Au+/Mo.  Objetivos Específicos  Realizar la interpretación de imágenes satelitales del mapeo geológico estructural del proyecto Kajol para correlacionar estructuras anastomasadas y anulares para lo cual se realizará el reconocimiento geológico y se efectuará el levantamiento litológico, alteración hidrotermal y estructural para identificar principales lineamientos estructurales.. 7.

(17) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL.  Determinar mediante los vectores de los esfuerzos principales las estructuras importantes según la interpretación Riedel.  Relacionar los depósitos minerales de Tía María y Cruz de Mayo con el corredor estructural Ilo - Islay e identificar el emplazamiento de un pórfido mineralizado con estructuras anastomasadas o anulares en el proyecto Kajol.  Obtener el título profesional de Ingeniero Geólogo por medio del presente estudio.. 1.9 Limitaciones del Estudio. El corredor estructural Ilo - Islay tiene una gran influencia y está delimitada hacia el Noroeste donde comienza el sistema de fallas Clavelinas - Iquipi. Debido a su longitud es una limitación para desarrollar este trabajo de investigación por tal motivo se consideró estudiar el corredor estructural entre los depósitos de Tía María y el proyecto de exploración Kajol; dando énfasis en el proyecto Kajol para encontrar su relación con estructuras anastomasadas formadas a partir de fallas de rumbo.. 1.10 Método de Trabajo  Gabinete I  Elaboración de ficheros.  Recolección de información y evaluación.  Revisión de informes preliminares.  Interpretación del área de estudio en base a imágenes de satélite.  Campo . Cartografiado geológico. . Mapeo de diferentes unidades geomorfológicas y geológicas..  Mapeo de diferentes estructuras geológicas.. 8.

(18) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL.  Identificación de fallas y estructuras mineralizadas para el análisis estructural.  Gabinete II  Preparación de mapa geológico, hidrotermal y estructural del proyecto Kajol  Interpretación y análisis de imagen satelital.  Interpretación de Riedel estructuras anastomasadas y anulares.  Interpretación de estructuras geológicas como lineamientos estructurales, fallas, brechas hidrotermales.  Obtener los resultados finales, conclusiones recomendaciones y el informe final.. 1.11 Cronograma de Trabajo. Carta de Gantt Proyecto de Tesis 2016 ITEMS. Junio. Julio. Agosto. Setiembre. Compilacion Bibliografica Mapeo Geologico (Campo) Mapeo Estructural (Campo) Confeccion de Planos Definicion y Preparacion de Muestras Litologicas Procesamiento de Datos Interpretacion Conjunta de Informacion Elaboracion de Informe Preliminar de Tesis Presentacion de Tesis Tabla 2. Cronograma de trabajo.. 9.

(19) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 10.

(20) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. N. KAJOL. Figura 1. Imagen satelital mostrando carreteras y puertos cercanos al Proyecto Kajol y localización de los yacimientos tipo pórfido Cu-Mo en el Sur del Perú.. 1.12 Trabajos Previos de Exploración En el proyecto se realizarón trabajos de exploración específicamente muestreo superficial de trinchera y de afloramientos tomando muestras de rock chip y canal haciendo un total de 639 muestras, entre las compañías de exploración minera que realizarón estos trabajos son:  Aruntani S.A.C., 2010, ejecutó mapeo geológico y muestreo geoquímico superficial, 254 muestras.  Newmont Mining Corp., 2010, realizó el mapeo geológico y muestreo geoquímico superficial, 175 muestras.  Mota Engil Perú S.A; 2012., realizó perforación de 07 sondajes diamantinos con el objetivo de exploración por mineral de hierro.  Bear Creek Mining Corporation, 2013, efectuó muestreo geoquímico superficial, 145 muestras.  Hudbay Minerals Inc. 2013, realizó mapeo geológico y muestreo geoquímico superficial, 65 muestras.. 11.

(21) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. CAPITULO II. ASPECTOS FISIOGRÁFICOS 2.1 Geomorfología La superficie del área de estudio se encuentra en la hoja topográfica de la Punta de Bombón 35-S, se extiende desde la ribera pacífica hasta una altura de 2400 m. del flanco andino y comprende las siguientes unidades geomorfológicas; a) el Litoral b) la Cordillera de la Costa; c) las Pampas Costaneras y d) la Zona de estribaciones terminales de la Cordillera Occidental de los Andes. Cada unidad geomorfológica muestra características de modelado, clima y vegetación. Toda el área se encuentra ampliamente disectada por numerosos valles transversales con rumbo NE - SW en su mayoría secos, formando un paisaje que se caracteriza por ser un territorio notablemente cortado por valles encañonados y cuyas partes planas intermedias reciben la denominación de “pampas” y en este caso Pampas de Clemesí. 2.1.1 Cordillera de la Costa. Principalmente está constituida por una cadena de cerros que han sido formados por procesos tectónicos, metamórficos y magmáticos y que por los procesos orogénicos actualmente están expuestos parcialmente por erosión.. Los afloramientos se presentan a manera de bloques levantados y limitados por fallas; se encuentran a lo largo de litoral (Bellido y Narváez, 1960) y conforman parte del. 12.

(22) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. complejo Basal de la Costa, está cadena costanera representada en el área de estudio alcanza altitudes de 800 m.. 2.1.2 Planicie Costanera La Planicie Costanera está representada por una topografía llana a subhorizontal y de amplia superficie conformada por una serie de plataformas levantadas con altitudes que van de 400 a 600 msnm como la Pampa de Clemesí. 2.1.3 Valles El valle que forma el río Tambo es el más importante en el área de estudio, el valle se origina en la Cordillera Occidental y corta el borde oeste de la Cordillera Occidental, Planicie Costanera y Cordillera de la Costa.. El valle de Tambo presenta laderas de fuerte pendiente hacia el límite con la Planicie Costanera. 2.2 Clima y Vegetación La temperatura media mensual registrada en la estación Pampa Blanca durante los meses de verano oscila entre 23,5 ºC y 25,5 ºC, mientras que en invierno, el mes más frío fue julio con temperaturas de 16,2 ºC.. Los registros de precipitación en la estación Pampa Blanca; corresponden al período 1997 – 2007, en el mes de enero se registró el mayor valor medio mensual (1,1 mm), debido a los elevados registros presentados durante el evento del fenómeno de El Niño 1997 - 1998, donde la precipitación acumulada mensual del mes de enero fue de 2,5 mm y 5,6 mm para los años 1997 y 1998, respectivamente.. Los registros del 2008 de la estación Pampa Blanca, arrojan valores que oscilan entre 3 – 2 mm/s como promedio mensual en los meses diciembre, julio y mayo, y 3,8 m/s en el mes de octubre (SENAMHI).. 13.

(23) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 2.3 Comunidades La exploración geológica de recursos minerales que se vienen dando en el área de estudio se encuentra libre de comunidades campesinas, debido a que se encuentra en el desierto de Clemesí y la zona corresponde a terrenos eriazos libre de áreas agrícolas y ninguna cuenca del proyecto Kajol desemboca a la vertiente del valle de Tambo, para lo cual se tendría que utilizar agua del mar desalinizada para no tomar agua del valle o del acuífero.. El proyecto generaría significativos ingresos públicos por concepto por tributos los cuales van a ser distribuidos y administrados principalmente por la municipalidad provincial de la Punta de Bombón y de esta manera está articulado económicamente a nivel provincial.. 14.

(24) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. CAPITULO III. MARCO GEOLÓGICO REGIONAL. 3.1 Estratigrafía. El basamento está constituido por el Complejo Basal de la Costa del Precámbrico (macizo de Arequipa), roca constituida por ortogneis e inyecciones de granitos rojos con un rango de edad de 2000 - 600 Ma. (Cobbing, 1985), en discordancia sobre el gneiss Precámbrico encontramos al Grupo Cabanillas correspondiente al Devónico constituido por areniscas cuarzosas intercaladas con lutitas silicificadas, en discordancia suprayeciendo a las areniscas y lutitas se encuentra los volcánicos de la Formación Chocolate del Jurásico inferior conformado por lavas andesíticas y dacíticas con niveles de conglomerados, en Punta de Bombón y Clemesí, el Volcánico Chocolate es más eruptivo; suprayeciendo en discordancia al Volcánico Chocolate se encuentra la Formación Guaneros del Jurásico superior compuesta por lavas andesíticas y dacíticas porfiríticas, aglomerados y areniscas donde posiblemente su fuente eruptiva este más al Oeste actualmente cubiertas por el Océano Pacífico (INGEMMET).. Entre el Cretáceo superior y comienzos del Terciario, se produce un nuevo ciclo volcánico que originó los extensos depósitos (Grupo Toquepala), que afloran en la parte baja y media del flanco andino, desde el río Tambo hacia el Sureste. Las discordancias que existen entre las varias fases de este depósito, indican interrupciones en el ciclo, 15.

(25) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. seguidas de procesos erosivos el Grupo Toquepala está constituido por lavas brechas y flujos piroclásticos de composición andesíticas y dacíticas, en la Formación Moquegua se observa la sedimentación que se inició en el Oligoceno temprano, encima de una superficie irregular estáblecida por rocas volcánicas, la Formación Camaná formada de areniscas y lutitas de color crema y abigarradas, de edad Oligoceno medio, la Formación Millo está compuesta por conglomerados polimícticos donde las fuentes de rodados debe ser diversa, areniscas conglomerádicas, tobas y cenizas volcánica, las cuales cubren gran parte del área de estudio y por último la disposición de depósitos cuaternarios que se encuentran en las partes altas (INGEMMET).. Durante el Mesozoico inferior se emplazó la super unidad Punta Coles compuesta principalmente por dioritas y granodioritas de edad 190 Ma. (Bussell y Pitcher, 1985); está super unidad es el componente más antiguo del Batolito de la Costa, las cuales intruyerón los volcánicos de la Formación Chocolate (Jenks, 1948), en el Cretáceo tardío y el Terciario medio se emplazó la super unidad Ilo compuesta de diorita, diorita cuarcífera, granodiorita hornblendica con edad de 103 Ma. (Bussell y Pitcher 1985), la cual intruyó a los intrusivos de la super unidad Punta Coles y en el Cretáceo Superior se emplazó la super unidad Yarabamba compuesta por intrusivos de composición diorítica, monzonítica, granodiorítica con hornblenda.. 3.1.1Proterozoico  Gneiss (PPe-gn). El Complejo Basal Precámbrico es el conjunto geológico más antigua de la región, se extiende desde Chala, Norte de Arequipa hasta la quebrada Belén en el Norte de Chile.. Está compuesto por ortogneis migmatítico gris con color rojizo, pegmatitas de origen anatéctico y esquistos asociados con dioritas y granitos de edad Proterozoico (Cobbing y Pitcher, 1972), la dataciones geocronológicas realizadas en el macizo han dado edades en el rango de 2000 Ma. a 600 Ma. (Cobbing et al., 1979; Dalmayrac et al., 1977; Schackleton et al., 1979), recientemente dataciones por el método U/Pb en roca gneis del cerro Urayani en Mollendo muestran edades de 1000 a 1200 Ma. (Wasteneys et al., Mamani, 2006); estos autores han sugerido que podría ser correlacionado con el evento 16.

(26) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. Tran-Amazónico del Escudo Brasileño, según Loewy y Ramos al bloque Arequipa Antofalla lo consideran alóctono de la margen Oeste Gondwana cuya colisión ocurrió hace 1050 Ma. durante la Orogenia Sunsas. Estás rocas constituyen el basamento cristalino siendo está un elemento esencial de la estructura andina.. 3.1.2 Paleozoico.  Grupo Cabanillas (D-ca). El Grupo Cabanillas se dispone en discordancia sobre el gneiss de edad Precámbrico, así mismo se han encontrado afloramientos en el río Tambo y al Sureste de la mina Tía María, estos afloramientos están constituido por areniscas cuarzosas intercaladas con lutitas silicificadas (Anadarko, 1999). El Grupo Cabanillas tiene un origen marino su edad corresponde al Devónico (Newwell, 1945) y se correlaciona con el Grupo Excélsior que aflora en andes centrales del Perú.. 3.1.3 Mesozoico  Formación Chocolate (Ji-cho). La denominación fue dada por Jenks (1948), a los afloramientos encontrados en la cantera Chocolate y Cerro Yanacoto en la localidad de Yura, está conformada por secuencias volcánicas, sucesiones volcanoclásticas, fueron intruidas por rocas plutónicas (Clark et al., 1990); como es el caso del Batolito de Ilo, la Formación Chocolate es equivalente al vulcanismo Jurásico en el norte de Chile denominada Formación La Negra, que tiene una intensa alteración hidrotermal.. Al Norte del valle de Tambo está Formación tiene una secuencia de 900 m. de grosor de rocas volcánicas compuestas de derrames de andesita, basalto, traquita, tufos y aglomerados, de colores rojo opaco y verde oscuro, conteniendo algunas intercalaciones de lutitas, cuarcitas, calizas y calcáreos de arrecife.. La Formación Chocolate y la Formación La Negra ambas formaciones se dieron en un régimen extensivo, según las edades geocronologicas (40Ar/39Ar) entre 200 - 150 Ma., 17.

(27) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. indicando que se dio durante todo el Jurásico debido a la orientación de la placa Nazca NW - SE.. En recientes trabajos en la Formación Chocolate en la localidad de Cocachacra fue datada en una secuencia volcanoclástica dando edades de (206Pb/238U) 168 - 165 Ma. (Boekhout, 2012).  Formación Guaneros (Js-gu). En el cerro Alto del Meadero, sobre el Volcánico Chocolate sobreyacen areniscas paradas y rojizas bien estratificadas que pasan hacia arriba a areniscas verdosas de grano grueso y disyunción esferoidal, que alternan con areniscas grises y delgadas que intemperizan a marrón y lutitas brunas o rojizas; todas están intercaladas con volcánicos porfiríticos de color verdoso, con fenocristales de feldespatos y hornblenda.. Parcialmente las areniscas son tufáceas, compactas, bien estratificadas, manchadas con óxidos de fierro y contienen abundantes posidonias y ammonites a través de toda la sección, posiblemente está Formación Guanero es equivalente a la Formación Puente y que podrían pertenecen al Jurásico superior. (Sánchez et al., 1961).. 3.1.4 Cenozoico  Grupo Toquepala (Ks-to). En el valle del río Tambo los volcánicos del Grupo Toquepala se sobreponen en discordancia al Volcánico Chocolate. Su afloramiento se observa aguas arriba de la hacienda Santa María, donde están compuestas de derrames, brechas y piroclásticos de color chocolate oscuro y también verdoso, estratificados en bancos medianos y gruesos, con rumbo promedio de N 25° W y buzamientos de 40° a 50° al NE. (Sánchez et al., 1961).. 18.

(28) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL.  Grupo Moquegua (PN-mo). La sedimentación en la Cuenca Moquegua se inició en el Oligoceno temprano, encima de una superficie irregular estáblecida por rocas volcánicas del Grupo Toquepala (Cretaceo superior – Eoceno inferior), la Formación Moquegua inferior es equivalente a la Formación Sotillo, suprayace en discordancia erosional angular al Grupo Toquepala e infrayace localamente en discordancia erosional a la Formación Moquegua superior (Oligoceno superior), la Formación Moquegua inferior se caracteriza por presentar una coloración rojiza y facies mas finas que la Formación Moquegua superior, presenta una sucesión granodecreciente generalizada.. La parte Basal está conformada por facies pluviales depositados en ríos meandriformes la parte intermedia por facies eólicas y la parte superior por facies lacustres y evaporíticas con yeso en capas y nódulos.. La Formación Moquegua inferior se depositó en una cuenca subsidente bajo clima árido similar al actual. La principal zona de aporte de la cuenca estába ubicada al Noreste, sugiriendo la existencia de una incipiente Cordillera Occidental, mientras que al Suroeste se encontraba la Cordillera de la Costa que formaba una barrera que la separaba del Océano Pacífico, (Acosta, 2004).  Formación Camaná (Nm-Ca). Con esta denominación Ruegg (1952), ha descrito una serie de capas de origen marino formada de areniscas y lutitas de color crema y abigarradas, de edad Oligoceno medio, en las inmediaciones del pueblo de Camaná.. En el Valle del Tambo, (Cuadrángulo de Punta de Bombón), en el paraje denominado el Paraíso, situado a 7 Km. al Este, en línea recta del balneario de Mejía, se encuentra una pequeña colina baja formada de una serie de capas marinas de color blanco amarillento que tiene las mismas características litológicas de la Formación Camaná, referida por Ruegg (1952).. 19.

(29) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. El afloramiento yace en discordancia angular sobre los gneis precambrianos y están cubiertos por el manto aluvial que forma las terrazas de ambos lados del río Tambo.. Litológicamente la formación consiste de capas de lutitas bentoníticas de color blanco amarillento, intercaladas con areniscas finas y blandas, y limolitas de color verde olivo que en conjunto presentan una estratificación delgada con rumbo promedio de N 70° W y buzamientos de 8° a 12° al NE. La Formación Camaná contiene abundante yeso fibroso en forma de capitas y venillas, así como también impregnaciones de cloruro de sodio. El grosor de la Formación en el lugar citado se estima entre 80 y 90 m. (Sánchez et al., 1961).. Los estudio recientemente realizados, le dan un rango de edad que va del Oligoceno superior al Mioceno medio y que está divido en dos unidades separadas por una discontinuidad de edad Oligoceno superior dando evidencia de la relación del reajuste geodinámico a 26 Ma. cuando la placa de Nazca se crea a partir de la placa Farallón, estás dos unidades que conforman la Formación Camaná son transgresivas, la unidad inferior descansa sobre una fuerte discordancia angular erosional sobre terrenos que constituyen el Complejo Basal de la Costa; la misma que se caracteriza por su granulometría, la naturaleza de sus clastos, la ausencia de huellas de un volcanismo contemporáneo con la sedimentación; la unidad superior descansa en una fuerte discordancia erosional y angular, sobre la unidad inferior; está unidad tiene una mayor extensión ya que se observa descansar directamente sobre el sustrato Precámbrico y Paleozoico; litológicamente está unidad está representada por sedimentos marinos más finos que la unidad inferior, lo que indica una profundidad en la cuenca. (Marocco y Vega, 2004).  Formación Millo (Np-mi). La litología consiste en conglomerados, areniscas conglomeráticas, tobas y cenizas volcánicas. En esta Formación de origen continental, la usencia de fósiles no permite precisar su edad, sin embargo por suprayecer al volcánico Sencca del Plioceno medio a Superior y sabiendo que es posterior al grupo Tacaza del Terciario medio y por estudios de correlación se le asigna tentativamente una edad Pliocénica inferior.. 20.

(30) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. Está compuesta por conglomerados polimícticos donde las fuentes de rodados debe ser diversa, areniscas conglomerádicas, tobas y cenizas volcánica, aflora en cuadrángulo de Jaquí y Cháparra, espesor +/- 400 m.  Depósitos Cuaternarios(Qh-fl). Los depósitos Cuaternarios corresponden principalmente a depósitos fluviales que se encuentran en el fondo de valles que consisten de gravas y arenas en las faldas de los cerros; están cubiertos por arcillas grises cuyo espesor varia de unos pocos centímetros a unos metros, estás arcillas no tienen estratificación y se amoldan a la topografía del terreno, sobre estos depósitos crece vegetación en las lomas de la costa.. Gran parte del proyecto Kajol se encuentra cubierta por gravas que tienen un espesor de aproximadamente 30 – 40 metros donde se disponen en las cumbres de los altos topográficos, por lo cual en esta zona del desierto del Clemesí dificulta la exploración ya que cubre los afloramientos de rocas y alteraciones hidrotermales que pudieran exponerse en la superficie, es por tal motivo que en ciertas áreas son muy pocos los afloramientos de rocas.. 3.2 Rocas Ígneas  Super Unidad Punta Coles. La super unidad Punta Coles está conformada por granodiorita con hornblenda, monzonita, diorita con hornblenda granodiorita y granito, la distribución geográfica de está super unidad en el Perú es incierto pero probablemente incluye todas las dioritas a lo largo de la cadena de la costa; esta super unidad se formó sincrónicamente con los volcánicos Chocolate, la edades obtenidas en rocas dioríticas con el método K/Ar van desde 182 Ma. a 196 Ma., las dioritas de Punta Coles en el segmento Toquepala son identificadas como los componentes más antiguos del Batolito de la Costa (Beckinsale et al., 1985).. 21.

(31) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL.  Super Unidad Ilo. La super unidad Ilo consiste principalmente de granodiorita con hornblenda, diorita, diorita cuarcífera las muestras datadas dieron una edad de 112 Ma. con el método Rb/Sr y 103 Ma. con el método K/Ar (Beckinsale et al., 1985), está super unidad intruyó a la Formación Chocolate. Tanto las rocas sedimentarias y rocas ígneas que componen la geología regional del área de estudio está representada en el cuadrángulo de la Punta de Bombón, hoja 35-S (Plano 02 y Figura 2).. 22.


(33) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. Columna Estratigráfica Regional. Figura 2. Columna estratigráfica regional del área de estudio del cuadrángulo Punta de Bombón, Hoja 35-S. *Fuente: INGEMMET.. 24.

(34) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. CAPITULO IV. MARCO GEOLÓGICO LOCAL. 4.1 Geología Local. Las rocas que componen la geología de la propiedad principalmente son rocas volcánicas pertenecientes a la Formación Chocolate compuestas de lavas andesíticas y dacíticas, el vulcanismo que es representado por la Formación Chocolate, se originó al mismo tiempo con el magmatismo que conforma las rocas ígneas de la super unidad Punta Coles (Plano 03), en la parte central del proyecto se presenta afloramientos de un pórfido cuarzo monzonítico con presencia de un stockwork (venillas de cuarzo con sulfuros) manifestando en un primer evento alteración potásica y posteriormente una sobreimposición de alteración argílica y hacia los contactos con rocas volcánicas de la Formación Chocolate se muestra afloramiento de brecha hidrotermal de cuarzo turmalina y rellenando los espacios vacíos con presencia de especularita y óxidos de cobre (brocantita), este pórfido cuarzo monzonítico intruye a las rocas volcánicas de la Formación Chocolate, ocasionando en la rocas andesíticas y dacíticas una alteración argílica avanzada con presencia de cuarzo, sericita, arcillas (lithocap) y en los afloramientos de las rocas volcánicas se manifiesta una fuerte silicificación obliterando las texturas de las rocas encajonantes, hacia el Este aflora una cuarzo diorita y monzonita con alteración propilítica; al extremo Este en el contacto que se muestra entre la zona de alteración y las rocas ígneas que componen el Batolito de Ilo, se formó 25.

(35) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. una estructura del tipo brecha hidrotermal con afloramiento orientado NW - SE con un ancho aproximado de 100 m. y una longitud de 800 m. con mineralización de pirita, calcopirita y con diferentes tipos de cuarzo como por ejemplo cuarzo hidrotermal, cuarzo sacaroidal y silice de baja temperatura de tipo opalino; estás características son evidencia de características epitermales (baja temperatura) y sobre esta estructura se presenta venillas y vetillas (aproximado 10 cm.), de cuarzo con boxwork rellenados por óxidos como hematita con orientación E - W estás vetillas cortan la estructura principal y hacia el Oeste se encontró granodiorita que conforma parte del Batolito de Ilo en estos afloramientos se encontró que estas rocas tienen alteración propilítica de alta temperatura debido a que la roca se encuentra albitizada en salbandas con presencia de clorita y pirita.. La presencia de rocas que han intruido tanto las rocas volcánicas de la Formación Chocolate y las rocas ígneas del Batolito de Ilo han sido fuertemente alteradas hidrotermalmente obliterando sus texturas originales y trayendo consigo mineralización de sulfuros primarios. (Plano 06).. 26.

(36) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 4.1.1 Dacita Porfirítica (Volcánico Chocolate). Textura es porfirítica de color gris verdoso, donde aproximadamente su composición macroscópica está dada por la presencia de plagioclasas 20 – 25%, Ø = 0.2 – 0.3 cm., biotita 15%, Ø = 0.1 – 0.3 cm., cuarzo 2-3%, Ø = 0.3 cm., la matriz de la roca y las plagioclasas cuentan con macla y se encuentran cloritizadas, siendo está clorita parte de la alteración propilítica del sistema asi mismo dentro de los cristales de la plagioclasa se encuentra inclusiones de biotita y en las fracturas de está roca se encuentra especularita. (Fotografía 1).. Plg. Bt. Qz. Fotografía 1. Dacita porfirítica. Hb Hornblenda, Qz Cuarzo, Plg Plagioclasa, Bt Biotita.. 4.1.2 Andesita Porfirítica (Volcánico Chocolate). Roca volcánica con textura porfirítica de color gris oscuro con presencia de plagioclasas 15 - 20%, Ø = 0.2 – 0.3 cm., biotita 5 - 10%, Ø = 0.2 cm. matriz 70% de pasta.. Los cristales de plagioclasa se encuentran maclados en forma anhedrales y euhedrales y se observan inclusiones de biotita, los cristales de biotita se encuentran débilmente cloritizados. (Fotografía 2).. 27.

(37) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. Plg. Bt. Fotografía 2. Andesita porfirítica. Plg Plagioclasa, Bt Biotita.. 4.1.3 Cuarzo Monzonita. Pórfido cuarzo monzonita textura abierta. seriada de color gris blanquesino con. plagioclasas 40 - 45%, Ø = 0.6 – 0.8 cm., cristales de hornblenda 25 - 30%, Ø = 0.6 mm, biotita 15%, Ø = 0.2 – 0.3 cm., y cristales de ortosa 5%, Ø = 0.4 cm. y presencia de ojos de cuarzo 2% con tamaño de cristales de Ø = 0.2 – 0.3 cm., y la composición de la matriz es cuarzo feldespática. (Fotografía 3).. Fotografía 3. Pórfido cuarzo monzonítico Hb Hornblenda, Qz Cuarzo, Pf Plagioclasa, Bt Biotita, Or Ortosa.. 28.

(38) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 4.1.4 Monzonita. Textura es porfirítica seriada y moderadamente abierta, tiene color gris rosáceo su composición. macroscópica representada por plagioclasas euhedrales y cristales. deformados contiene 20 – 25%, Ø = 0.2 – 0.3 cm., biotita 25%, Ø = 0.2 – 0.3 cm. ortosa 5%, Ø = 0.2 – 0.3 cm., cuarzo <1 %, Ø = 0.2 - 0.3 cm. matriz compuesta por feldespato potásico y cuarzo.. Los cristales de plagioclasa se encuentran deformados y euhedrales, las biotitas tienen forma de hojas de libros y se encuentran cloritizados, la matriz de la roca está muy esparcida por feldespato potásico se observa trazas de sulfuros como pirita y calcopirita. (Fotografía 4).. Hb. Plg. Or. Bt Qz. Fotografía 4. Monzonita porfirítica. Hb Hornblenda, Qz Cuarzo, Plg Plagioclasa, Bt Biotita, Or Ortosa.. 4.1.5 Diorita En el área de estudio se presenta en forma de dique paralelo al rumbo de la brecha hidrotermal principal con orientación NW - SE, macroscópicamente la roca es de color blanco grisáceo, de grano medio a fino y textura granular, en la que se presentan abundantes plagioclasas de color gris blanquecino, cuarzo y granos de diópsido irregularmente distribuidos en la masa de la roca y en los intersticios se ha logrado identificar cuarzo, los afloramientos de está roca se encuentran con la siguiente composición, plagioclasa 65%, hornblenda 10 - 15%, ortosa 3%, cuarzo 2 % y la matriz es cuarzo feldespática.. 29.

(39) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. 4.1.6 Granodiorita. Granodiorita se encuentra al extremo Noroeste del proyecto Kajol, tiene color gris blanquesino con textura inequigranular con plagioclasas 40 - 45%, Ø = 0.3 – 0.5 cm., cristales de hornblenda 20%, Ø = 0.4 mm., biotita 10%, Ø = 0.2 – 0.3 cm., y cristales de ortosa <1%, Ø = 0.3 cm., y la composición de la matriz es cuarzo feldespática.. 4.1.7 Cuarzo Diorita. En el extremo Sureste se presenta un afloramiento de cuarzo diorita con textura inequigranular con plagioclasas 50 - 60%, Ø = 0.3 – 0.4 cm., cristales de hornblenda 20%, Ø = 0.4 mm., biotita 10%, Ø = 0.3 cm., cuarzo 5%, Ø = 0.3 cm y cristales de ortosa <1%, Ø = 0.3 cm., y la composición de la matriz es cuarzo feldespática.. Figura 3. Columna estratigráfica local del área de estudio (Proyecto Kajol).. 30.




(43) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. CAPITULO V. TIPO DE DEPÓSITO, ALTERACIÓN HIDROTERMAL Y MINERALIZACIÓN. 5.1 Tipo de Depósito. Los múltiples eventos de intrusivos tipo pórfido, provocan características espaciales y genéticas, alrededor de las intrusiones son intensamente fracturados, la mineralización y alteración hidrotermal, formándose grandes zonas que exhiben un zoneamiento lateral y vertical, la alteración supergena puede producir un zoneamiento vertical que resulta en la zona de lixiviación (leach capping) y zonas secundarias de mineralización.. Las alteraciones hidrotermales provocadas por el flujo de soluciones mineralizantes a través de las zonas permeables de la roca huésped ocasionan diferentes reacciones químicas ocasionando cambios tanto en la roca como en las soluciones, los principales sulfuros primarios hidrotermales más importantes son pirita, calcopirita, bornita y molibdenita, donde la mineralización económica principalmente se presenta en venillas (Figura 5 y Figura 6) y los silicatos hidrotermales más comunes son arcillas de los grupos de montmorillonita y caolín (alteración argílica), muscovita (sericita) (alteración fílica), biotita cuarzo y feldespato potásico (alteración potásica) y la alteración sódicocálcica (albitización), ocasionada por el metasomatismo entre Na-K (alteración propilítica), la alteración marginal con minerales epidota, clorita, pirita, magnetita, calcita (alteración propilítica), son los más comunes y si el pórfido se emplazó en una 34.

(44) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. roca permeable es muy posible formarse en la parte superior la alteración argílica avanzada (lithocap), está alteración se podrá encontrar siempre y cuando no se haya producido mucha erosión o en caso contrario se haya preservado (Sillitoe, 2010). (Figura 4).. Luego de la formación de alteración hidrotermal y mineralización hipógena se produce un intemperismo y procesos supergeno incluyendo soluciones de origen superficial que modifican significativamente los cuerpos mineralizados logrando formarse una zona de gossan (óxidos de fierro), zona lixiviada (estéril), zona de óxidos supérgenos (malaquita, crisocola, etc.) y luego una zona de enriquecimiento con minerales tales como covelina calcosina, etc. (Figura 7), que se encuentra sobre el nivel freático. Una condición importante para la formación de enriquecimiento supergeno, es la cantidad de pirita para formar ácido sulfúrico y posteriormente lixiviar los sulfuros de cobre y asi mismo el clima desértico es el más apropiado para preservar el enriquecimiento supergeno y la roca caja debe tener condiciones como permeabilidad y sus componente de alteración de la roca huésped pudiendo ser la roca reactiva o no reactiva (Chávez, 2000).. El proyecto Kajol presenta características usuales de un depósito pórfido Cu-Au±Mo, donde este tipo de modelo yacimiento es ocasionado estructuralmente por múltiples esfuerzos tectónicos tanto compresionales como tensionales, formándose estructuras anastomosadas (estructuras tipo flor), producto de estos esfuerzos aplicado sobre un corredor principal, dichas estructuras anastomosadas son compuestas por fallas sintéticas, antitéticas y estructuras tensionales desarrollando espacios vacíos para albergar cuerpos intrusivos estos, eventos intrusivos félsicos y diferenciados que tienen un amplio rango en composición que van desde cuarzo diorita a cuarzo monzonita o granito emplazadas entre fallas paralelas ocasionando una zona de debilidad o dilatación y la intersección de fallas ocasionará un zona de fuerte fracturamiento por donde los intrusivos se emplazaran y alcanzaran niveles apropiados (aprox. 2 Km.). Los eventos intrusivos traen consigo el emplazamiento de los diques y formación de brechas y el hidrofracturamiento en respuesta a la actividad hidrotermal ayudaran a mejorar la permeabilidad. La roca huésped para los pórfidos puede ser cualquier tipo de roca en este caso rocas de la Formación Chocolate (rocas volcanoclásticas y volcánicas).. 35.

(45) INTERPRETACIÓN DEL CORREDOR ESTRUCTURAL ILO-ISLAY, EVIDENCIAS E IMPLICANCIAS EN LA EXPLORACIÓN DEL PROYECTO DE PÓRFIDO Cu-Au, KAJOL. Base de Lithocap. Kajol. SILLITOE, 2010 ECONOMIC GEOLOGY. Figura 4. Anatomía de un sistema telescópico de pórfido Cu mostrando la interrelación de un pórfido Cu±Au±Mo en una acción de stocks mutlifases y su interacción con las rocas cajas que los alberga, posible ubicación de Kajol dentro del Sistema.. Pórfido Cu-Mo. Figura 5. Zonificación en el sistema pórfido en relación a los metales; el halo de magma depende de la distribución y las carácteracteristicas del metal.. Pórfido Cu-Au. Figura 6. Tipo de venillas características en pórfidos Cu-Mo y Pórfido Cu-Au.. 36.
