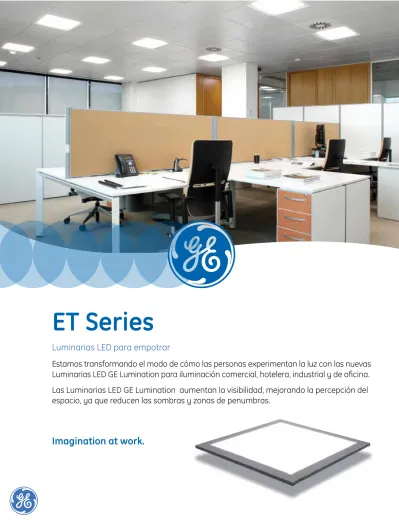

Luminarias LED para empotrar

ET Series

Imagination at work.

Estamos transformando el modo de cómo las personas experimentan la luz con las nuevas

Luminarias LED GE Lumination para iluminación comercial, hotelera, industrial y de oﬁcina.

Las Luminarias LED GE Lumination aumentan la visibilidad, mejorando la percepción del

espacio, ya que reducen las sombras y zonas de penumbras.

(2)

Lo Fino

es la Vanguardia

La Diferencia

GE

Luminaria LED Lumination™ Ultra-delgada

dirige la luz exactamente donde se necesita.

Las luminarias LED Lumination con diseño ultra delgado

maximizan el espacio del techo y permiten su instalación

en techos de baja altura.

Diseñadas para iluminación general, la línea Lumination

produce una luz altamente eficiente y difusa, creando

una atmosfera estéticamente agradable, con un mínimo

deslumbramiento ayudando al confort de los usuarios.

Con una reputación basada en calidad y excelencia que

datan desde la primera lámpara eléctrica de Thomas Edison,

GE aporta una profundidad y amplitud de conocimientos que

es insuperable en las pruebas de sus sistemas, asegurando

que cada luminaria LED tendrá un excelente desempeño con

vés de los años.

Por más de un siglo GE ha implementado innovación en la

iluminación y continuamos liderando este camino preparando

el futuro de la iluminación. Nuestras luminarias revolucionarias

LED conducen rumbo a una nueva era de la iluminación general

con estilo

rendimiento que usted necesita

(3)

Lumination LED Luminaires

Repentina

Cuando están encendidos, los páneles producen una luz perfectamente uniforme

que rellena el espacio. Cuando se apagan, se ven completamente diferentes de una

fuente de luz, son luminarias con un diseño estético agradable, con una apariencia fresca

y limpia, nunca antes vista. Agrega una bella iluminación ambiental a cualquier espacio.

ALI)

hospitales y educación.

L

rga vida útil:

(4)

Lentes difusas proporcionan

una iluminación de aspecto

uniforme.

Fácil de instalar en plafón reticular.

Los techos tienen un aspecto estético

no disruptivo, porque las luminarias se

integrarán al medio ambiente, incluso

cuando se encuentran apagadas.

Los LEDs blancos de alta potencia

proporcionan alto IR

energética para aplicaciones

generales de iluminación.

El controlador integrado reduce su

complejidad y permite una instalación

rápida y sencilla en comparación con las

luminarias tradicionales .

permite la instalación en techos de baja altura.

(5)

Lumination LED Luminaires

Intrinsx

™

Dentro

Combina LEDs de alta potencia con la tecnología

GE Intrinsx™ para maximizar el rendimiento, el

contr

transpar

Los patrones

únicos de

micr

valoran la

Pr

f

agradable con mínimo

o

La tecnología GE Intrinsx™ se

r

regando

v

Constr

r

o

1 2 1300 975 650 325 1179 1 2 884 588 295

Curva Polar

Amplia Distribución

Curva Polar

Distribución Promedio

(6)

Con Consciencia

Ambiental

Desarrollado con responsabilidad ambiental en mente, las luminarias

GE LED Lumination cumplen con las nuevas normas rigurosas

vida eliminan el reemplazo de las lámparas asociadas con tubos

rescentes, reduciendo la acumulación de residuos. No contienen

plomo, mercurio o vidrio, así que su manipulación y eliminación no

son un problema, al mismo tiempo que consumen menos energía que las

rescentes convencionales.

un producto de

(7)

Lumination LED Luminaires

(2.5)

Dimensiones del Producto:

Certiﬁcado por:

Premios:

2012

DESIGN JOUR_NA

L

Sólo Distribución Media

C

A

Versión UL: A = 23.8in B = 23.8in C = 2.5in or A = 605mm B = 605mm C = 63mm

Versión UL con la opción de métrica ‘M’: A = 595mm B = 595mm C = 63mm

Versión CE: A = 595mm B = 595mm C = 63mm

B

un producto de

Descripción:

La luminaria LED Lumination 2’ x 2’ con la tecnología Intrinsx

está diseñada para iluminación comercial, debido a que utiliza un

avanzado sistema óptico LED que logra un rendimiento superior.

Propor

de mayor espaciamiento y deslumbramiento reducido. Presenta

un perﬁl ultra ﬁno y mantenimiento de lúmenes mejorado, con

82% de lúmenes iniciales a 50,000 horas, que permiten una

instalación fácil y de bajos costes de mantenimiento a lo largo del

tiempo. Está indicada para la iluminación general interna.

Desempeño:

Características de la tecnología GE Intrinsx™

Distribución: Promedio & Amplio

Flujo Luminoso: 3220-3550 Lm

Potencia de entrada al sistema: 50W

64-71 LPW

Tensión: 120-277V, 347V

Control de Atenueación Predeterminado: 0-10V, DALI

Compatibilidad de Atenuación: visite Lutron.com, Leviton.com

Temperatura de Color: 3000K, 3500K, 4000K

IRC: 80, R9: >0

Consistencia del Color: Elipse MacAdam de 4 Etapas

Vida Media: 50.000 horas @ L85

Frecuencia de Entrada (Hz): 50/60Hz

Factor de Potencia: >0.9

Uniﬁed Glare Rating: <19/22 Según el valor predeterminado

de la vela para aplicaciones de acuerdo a EN 12464

Ensamblaje: Acoplamiento en la matriz T-Bar (techos bajados)

Peso: <16 libras

Tasa IC:

Garantía: 5 años estándar -10 años disponibles

Archivos Disponibles: LM79, LM80, IES, Revit

E T 22 A

WHTE

_ _ - _ _ - _ _ - _ - _ - _ - _ _ _ _ - _ _ _

22 = 2’ X 2’ (600x600mm) M = Ajuste Métrico (595mm X 595mm) V = 0-10V

D = DALI WHTE = Blanco

0 = 120-277V (Versión UL) 7= 120-240V (Versión CE) A = sobrepuesto en plafón reticular E = Iluminación con bordes Edge Troffer T = Luminaria A1 Medio 80 3000 3220 50 A2 Medio 80 3500 3280 50 A3 Medio 80 4000 3550 50 B1 Amplio 80 3000 3220 50 B2 Amplio 80 3500 3280 50 B3 Amplio 80 4000 3550 50

Código del producto:

CÓDIGO INTERNO TIPO DE LUMINARIA (NOMINAL) CÓDIGO

ÓPTICO CONTROLADOR ACABADO OPCIONES TENSIÓN ENSAMBLAJE

En blanco si no hay opciones

E = Módulo de Ecosistema Lutron (integrado en la luminaria)

H = Plenaria de Chicago, CCEA

EH = Módulo de Ecosistema Lutron y Plenaria de Chicago, CCEA

Comuníquese con su representante GE para encomiendas especiales y modiﬁcaciones en el producto.

TIPO IRC TEMP. COLOR_(K) LÚMENES_TÍPICOS _{DEL SISTEMA}POTENCIA CÓDIGO

(8)

Las luminarias LED Lumination con la tecnología Intrinsx™ proporcionan un rendimiento superior y un mayor control cuanto al modo como la luz es distribuida. Esto permite mejor espacio entre las luminarias, dando niveles correctos de uniformidad. Intrinsx™ ayuda a crear un espacio el efecto “sombrío” asociado con las luminarias empotradas.

Precisión en el montaje óptico, compuesto de de alto pulido moldeado por inyectores y lente transmisora también moldeada por inyección.

Acrílico óptico de alto grado que proporciona buena y resistencia al impacto. El sistema de luz LED se compone de disipador de calor de aluminio fundido de alta precisión

y un montaje de circuitos impresos en un núcleo de Metal (PCINM) Uniformidad de la Vela: Du’v’ = 0.0008

Uniformidad de la Luminancia = 2:1 máx No hay diodos visibles

Resistente, duradera construcción equilibrada. Acero electro galvanizado laminado en frío. Calidad comercial recubierta con pintura en polvo electrostática.

IP: IP30 Resistencia al Impacto: IK=3

Para obtener más información y acceder a todos nuestros recursos, incluyendo nuestra herramienta de diseño visite: www.gelightingsolutions.com

Clase 1, reemplazable, controlador LED de alta se estima en 10.000 horas cuando se utiliza dentro de las condiciones de operación.

Ruido Audible: 29CFR 1910 Sub-parte G: <24 dba (1 pie)

La protección térmica del sobrecalentamiento apaga la luz cuando la temperatura del sistema excede condiciones adecuadas de funcionamiento

THD: <20%

Protección contra Transitorios: 100 kHz, nivel de 2,5 kV

Pruebas Ambientales: Alta Temperatura, Alta Humedad: 60ºC/90% (sin condensación) Pruebas de Vibración Electrónica: Múltiples ejes, de vibración aleatorio: 2-2000 Hz, 5Gs

en electrónicos.

Corriente de Entrada: 120V/50W - 425mA 230V/50W - 230mA 277V/50W - 200mA

Conductores y componentes internos con acceso completo. El conductor puede eliminarse durante la operación de la luminaria.

Los soportes de montaje de la matriz -T se suministran con la luminaria. Los de montaje se proporcionan para colgar el cableado.

sísmica: Clips de patrón se proporcionan para casos de terremoto/huracán.

Soporte de seguridad probado por UL1598 con la luz montada en la matriz e invertida por 60 segundos.

Prueba de Vibración: Luminaria probada a 1.5, 10.000 ciclos por eje, 2 ejes

roducto:

Sistema Óptico:

Construcción:

Sistema Eléctrico :

Instalación:

1 2

Amplio:

ET22XB3-4000K.ies

Ángulo 0° 45° 90° 0° 841 841 841 5° 845 851 841 10° 857 874 842 15° 874 910 841 20° 896 956 837 25° 921 1014 832 30° 948 1077 824 35° 971 1140 811 40° 912 1184 787 45° 964 1197 750 50° 916 1159 698 55° 827 1059 620 60° 670 903 521 65° 552 715 410 70° 402 524 299 75° 265 345 197 80° 149 193 111 85° 60 77 44 90° 2 2 2 RESUMEN DE FUERZA-CANDELA

Zona Lúmenes % de la Luminaria

0-30° 757 20% 0-40° 1366 37% 0-60° 2841 76% 0-90° 3739 100%

RESUMEN DE LUMEN POR ZONA

Ángulo 0° 45° 90° 45° 4335 3439 2694 55° 4737 3617 2746 65° 4350 3266 2468 75° 3425 2560 1947 85° 2270 1737 1299 COEFICIENTES DE USO

NOTA: Reflectancia del suelo: 20%

% 0 % 0 1 % 0 3 % 0 5 % 0 7 % 0 8 C R RW 70% 50% 30% 10% 70% 50% 30% 10% 50% 30% 10% 50% 30% 10% 50% 30% 10% 0% RCR 0 119 119 119 119 116 116 116 116 111 111 111 106 106 106 102 102 102 100 1 108 103 98 94 105 101 97 93 96 93 90 92 90 87 89 86 84 82 2 97 89 81 75 95 87 80 74 83 77 73 80 75 71 77 73 69 67 3 88 77 68 61 85 75 67 61 72 65 59 69 63 58 67 62 57 55 4 80 67 58 51 78 66 57 50 63 56 50 61 54 49 59 53 48 46 5 73 59 50 43 71 58 49 42 56 48 42 54 47 41 52 46 41 39 6 67 53 43 37 65 52 43 36 50 42 36 48 41 36 47 40 35 33 7 62 47 38 32 60 47 38 32 45 37 31 43 36 31 42 36 31 29 8 57 43 34 28 56 42 34 28 41 33 27 39 32 27 38 32 27 25 9 53 39 30 25 52 38 30 25 37 30 24 36 29 24 35 29 24 22 10 50 36 27 22 48 35 27 22 34 27 22 33 26 22 32 26 22 20 Ángulo 0° 45° 90° 0° 1185 1185 1185 5° 1193 1189 1186 10° 1200 1189 1178 15° 1206 1186 1164 20° 1205 1174 1142 25° 1188 1149 1109 30° 1138 1104 1065 35° 1044 1030 1007 40° 912 922 933 45° 771 794 843 50° 635 666 737 55° 517 547 622 60° 419 439 506 65° 333 346 397 70° 256 265 297 75° 183 190 206 80° 114 121 126 85° 45 53 58 90° 0 1 7 RESUMEN DE FUERZA-CANDELA

Zona Lúmenes % de la Luminaria

0-30° 974 29% 0-40° 1615 48% 0-60° 2741 81% 0-90° 3369 100%

Ángulo 0° 45° 90° 45° 2931 3019 3205 55° 2423 2564 2915 65° 2118 2201 2525 75° 1901 1974 2140 85° 1388 1635 1789

DATOS DE LUMINANCIA (candela/m2₎

COEFICIENTES DE USO 0 8 C R % 70% 50% 30% 10% 0% RW 70% 50% 30% 10% 70% 50% 30% 10% 50% 30% 10% 50% 30% 10% 50% 30% 10% 0% RCR 0 119 119 119 119 116 116 116 116 111 111 111 106 106 106 102 102 102 100 1 109 104 100 96 106 102 98 95 98 95 92 94 91 89 90 88 86 84 2 99 91 85 79 97 90 83 78 86 81 76 83 78 75 80 76 73 71 3 91 81 73 66 88 79 72 66 76 70 64 73 68 63 71 66 62 60 4 83 72 63 56 81 70 62 56 68 61 55 65 59 55 63 58 54 52 5 77 64 55 49 75 63 55 49 61 54 48 59 53 47 57 51 47 45 6 71 58 49 43 69 57 49 43 55 48 42 53 47 42 52 46 41 39 7 66 53 44 38 64 52 44 38 50 43 37 49 42 37 47 41 37 35 8 61 48 40 34 60 47 39 34 46 39 33 45 38 33 44 38 33 31 9 57 44 36 30 56 43 36 30 42 35 30 41 35 30 40 34 30 28 10 54 41 33 28 52 40 33 28 39 32 27 38 32 27 37 31 27 25

Medio:

ET22XA3-4000K.ies

Datos Fotométricos: Luminaria de Empotrar Lumination™ 2’ x 2’ - Serie ET 22

1300 975 650 325 Curva Polar Distribución Promedio 1179 1 2 884 588 295 Curva Polar Distribución Amplia

(9)

Lumination LED Luminaires

Descripción:

La luminaria LED Lumination 1’ x 4’ con la tecnología Intrinsx

está diseñada para iluminación comercial, debido a que utiliza un

avanzado sistema óptico LED que logra un rendimiento superior.

Propor

de mayor espaciamiento y deslumbramiento reducido. Presenta

un perﬁl ultra ﬁno y mantenimiento de lúmenes mejorado, con

82% de lúmenes iniciales a 50,000 horas, que permiten una

instalación fácil y de bajos costes de mantenimiento a lo largo del

tiempo. Está indicada para la iluminación general interna.

Desempeño:

Características de la tecnología GE Intrinsx™

Distribución: promedio

Flujo Luminoso: 3800-4000 Lm

Potencia de entrada al sistema: 47W

80-85 LPW

Tensión: 120-277V, 347V

Control de Dimerización Predeterminado: 0-10V, DALI

Compatibilidad de Dimerización: visite Lutron.com, Leviton.com

Temperatura de Color: 3000K, 3500K, 4000K

IRC: 80, R9: >0

Consistencia del Color: Elipse MacAdam de 4 Etapas

Vida Media: 50.000 horas @ L82

Frecuencia de Entrada (Hz): 50/60Hz

Factor de Potencia: >0.9

Uniﬁed Glare Rating: <19/22 Según el valor predeterminado

de la vela para aplicaciones de acuerdo a EN 12464

Ensamblaje: Empotrar en plafón reticular

Peso: <18 libras

Tasa IC:

Garantía: 5 años estándar -10 años disponibles

Archivos Disponibles: LM79, ,LM80, IES

E T 14 A

WHTE

_ _ - _ _ - _ - _ _ - _ - _ - _ _ _ _ - _ _ _

CÓDIGO INTERNO TIPO DE LUMINARIA (NOMINAL) CÓDIGO ÓPTICO 14= 1’X 4’ (300x1200mm) OPCIONES CONTROLADOR ACABADO

E = Módulo de Ecosistema Lutron (integrado en la luminaria)

H = Plenaria de Chicago, CCEA

V = 0-10V

D = DALI WHTE= Blanco

TENSIÓN 0 = 120-277V (Versión UL) (Versión CE) 7= 120-240V ENSAMBLAJE A = Acoplamiento en la matriz T E = Iluminación con bordes T= Luminaria A1 Medio 80 3000 3800 47 A2 Medio 80 3500 3800 47 A3 Medio 80 4000 4000 47

TIPO IRC TEMP. COLOR_(K) LÚMENES_TÍPICOS _{DEL SISTEMA}POTENCIA

Código del producto:

* Paquete disponible con mayor lúmenes – Contacte GE para obtener más información

CÓDIGO ÓPTICO 2012 DESIGN JOURN_AL

Certiﬁcado por:

Premios:

Dimensiones del Producto:

A

B

Versión UL: A = 47.8in B = 11.8in C = 2.5in

Versión CE: A = 1184mm B = 284mm C = 63mm

C

(10)

Ángulo 0° 45° 90° 45° 3528 3478 3465 55° 3137 2938 2880 65° 2666 2520 2517 75° 2192 2254 2285 85° 1450 1771 1832 RESUMEN DE FUERZA-CANDELA

Zona Lúmenes % de la Lámpara % de la Luminaria

0-20° 501.53 No Disponible 13.20% 0-30° 1100.25 No Disponible 28.90% 0-40° 1833.06 No Disponible 48.20% 0-60° 3107.14 No Disponible 81.70% 0-80° 3735.69 No Disponible 98.20% 0-90° 3799.91 No Disponible 99.90%

COEFICIENTES DE USO

NOTA: Reflectancia del suelo: 20% 0 8 C R % 70% 50% 30% 10% 0% RW 70% 50% 30% 10% 70% 50% 30% 10% 50% 30% 10% 50% 30% 10% 50% 30% 10% 0% 0 119 119 119 119 116 116 116 116 111 111 111 106 106 106 102 102 102 100 1 109 105 100 97 106 102 99 95 98 95 92 94 92 89 90 88 87 84 2 100 92 85 79 97 90 84 78 86 81 77 83 79 75 80 76 73 71 3 91 81 73 67 89 79 72 66 76 70 65 73 68 64 71 66 62 60 4 84 72 63 57 81 70 62 56 68 61 55 66 60 55 63 58 54 52 5 77 64 56 49 75 63 55 49 61 54 48 59 53 48 57 52 47 45 6 71 58 49 43 69 57 49 43 55 48 42 54 47 42 52 46 42 40 7 66 53 44 38 64 52 44 38 50 43 38 49 42 37 47 42 37 35 8 61 48 40 34 60 47 39 34 46 39 34 45 38 33 44 38 33 31 9 57 44 36 31 56 44 36 30 42 35 30 41 35 30 40 34 30 28 10 54 41 33 28 53 40 33 28 39 32 27 38 32 27 37 31 27 25

Medio:

E

T14XA3-4000K[1].IES

Zona Lúmenes 0-10 126.19 10-20 375.33 20-30 598.72 30-40 732.80 40-50 706.03 50-60 568.05 60-70 399.47 70-80 229.09 80-90 64.22 90-100 0.41 100-110 0.35 110-120 0.41 120-130 0.49 130-140 0.66 140-150 0.76 150-160 0.73 160-170 0.53 170-180 0.20 Curva Polar Distribución Promedio

Datos Fotométricos: Luminaria de Empotrar Lumination™ 1’ x 4’ - Serie ET 14

1 2 1345 1009 673 336 RESUMEN DE LUMEN POR ZONA

Las luminarias LED Lumination con la tecnología Intrinsx™ proporcionan un rendimiento superior y un mayor control cuanto al modo como la luz es distribuida. Esto permite un mejor espaciado entre las luminarias y también ofrece una buena uniformidad en el escritorio. Intrinsx™ ayuda a crear un espacio más iluminado

luminosidad y reduce el efecto “sombrío” asociado con las luminarias empotradas. Precisión en el montaje óptico, compuesto de de alto pulido moldeado por

inyectores y lente transmisora también moldeada por inyección.

Acrílicoóptico de alto grado que proporciona buena y resistencia al impacto. El sistema de luz LED se compone de disipador de calor de aluminio fundido de alta precisión

Clase 1, reemplazable, controlador LED de alta se estima en 10.000 horas cuando se utiliza dentro de las condiciones de operación.

THD: <20%

en electrónicos.

sísmica: Clips de patrón se proporcionan para casos de terremoto/huracán. Soporte de seguridad probado por UL1598 con la luz montada en la matriz e invertida por 60 segundos.

roducto:

Sistema Óptico:

Construcción:

Sistema Eléctrico :

(11)

Lumination LED Luminaires

Descripción:

La luminaria LED Lumination 2’ x 4’ con la tecnología Intrinsx

está diseñada para iluminación comercial, debido a que utiliza un

avanzado sistema óptico LED que logra un rendimiento superior.

Propor

de mayor espaciamiento y deslumbramiento reducido. Presenta

un perﬁl ultra ﬁno y mantenimiento de lúmenes mejorado, con

82% de lúmenes iniciales a 50,000 horas, que permiten una

instalación fácil y de bajos costes de mantenimiento a lo largo del

tiempo. Está indicada para la iluminación general interna.

Desempeño:

Características

Tecnología GE Intrinsx™

Distribución: Promedio

Flujo Luminoso: 4200-4500 Lm

Potencia de entrada al sistema: 54W

77-83 LPW

Tensión: 120-277V

Control de Atenuación Predeterminado: 0-10V, DALI

Compatibilidad de Atenuación: visite Lutron.com, Leviton.com

Temperatura de Color: 3000K, 3500K, 4000K

IRC: 80, R9: >0

Consistencia del Color: Elipse MacAdam de 4 Etapas

Vida Media: 50.000 horas @ L82

Frecuencia de Entrada (Hz): 50/60Hz

Factor de Potencia: >0.9

Uniﬁed Glare Rating: <19/22 Según el valor predeterminado

de la vela para aplicaciones de acuerdo a EN 12464

Ensamblaje: Matriz T-Bar estándar 9/16” & 15/16” para techos

bajados

Peso: <25 libras

Tasa IC:

Garantía: 5 años estándar -10 años disponibles

Archivos Disponibles: LM79, ,LM80, IES

Certiﬁcado por:

Dimensiones del Producto:

1 2 3

DETALLE A

1:1

A

C

A

B

Versión UL

:

A = 47.8in B = 23.8in C = 2.5i

n

Versión CE

:

A = 1195mm B = 595mm C = 63mm

un producto de

Kit de montaje en panel de yeso

(Imperial) GESK11 69523

ACCESORIOS _DESCRIPCIÓNCÓDIGO CÓDIGO DE_PRODUCTO

E T 24 A

WHTE

_ _ - _ _ - _ - _ _ - _ - _ - _ _ _ _ - _ _ _

CÓDIGO INTERNO TIPO DE LUMINARIA (NOMINAL) CÓDIGO ÓPTICO 24 = 2’ X 4’ (600x120mm) OPCIONES CONTROLADOR ACABADO

E = Módulo de Ecosistema Lutron (integrado en la luminaria) H = Plenaria de Chicago, CCEA

V = 0-10V

D = DALI WHTE = Blanco

TENSIÓN 0 = 120-277V (Versión UL) (Versión CE) 7= 120-240V ENSAMBLAJE A = Acoplamiento en la matriz T E = Iluminación con bordes T = Luminaria C1 Medio 80 3000 4200 54 C2 Medio 80 3500 4200 54 C3 Medio 80 4000 4200 54

TIPO IRC TEMP. COLOR_(K) LÚMENES_TÍPICOS _{DEL SISTEMA}POTENCIA

Código del producto:

CÓDIGO ÓPTICO

(12)

Las luminarias LED Lumination con la tecnología Intrinsx™ proporcionan un rendimiento superior y un mayor control cuanto al modo como la luz es distribuida. Esto permite un mejor espaciado entre las luminarias y también ofrece una buena uniformidad en el escritorio. Intrinsx™ ayuda a crear un espacio más iluminado

luminosidad y reduce el efecto “sombrío” asociado con las luminarias empotradas. Precisión en el montaje óptico, compuesto de de alto pulido moldeado por

inyectores y lente transmisora también moldeada por inyección.

Acrílico óptico de alto grado que proporciona buena y resistencia al impacto. El sistema de luz LED se compone de disipador de calor de aluminio fundido de alta precisión

Clase 1, reemplazable, controlador LED de alta eﬁciencia se estima en 10.000 horas cuando se utiliza dentro de las condiciones de operación.

THD: <20%

en electrónicos.

sísmica: Clips de patrón se proporcionan para casos de terremoto/huracán. Soporte de seguridad probado por UL1598 con la luz montada en la matriz e invertida por 60

segundos.

roducto:

Sistema Óptico:

Construcción:

Sistema Eléctrico :

Instalación:

Ángulo 0° 45° 90° 45° 2131 2073 2059 55° 1883 1739 1708 65° 1595 1484 1481 75° 1310 1310 1337 85° 847 1058 1182 RESUMEN DE FUERZA-CANDELA

Zona Lúmenes % de la Lámpara % de la Luminaria

0-20 612.66 No Disponible 13.30% 0-30 1342.29 No Disponible 29.10% 0-40 2231.57 No Disponible 48.30% 0-60 3768.31 No Disponible 81.60% 0-80 4528.22 No Disponible 98.10% 0-90 4612.5 No Disponible 99.90%

COEFICIENTES DE USO

NOTA: Reflectancia del suelo: 20%

% 0 % 0 1 % 0 3 % 0 5 % 0 7 % 0 8 C R RW 70% 50% 30% 10% 70% 50% 30% 10% 50% 30% 10% 50% 30% 10% 50% 30% 10% 0% 0 119 119 119 119 116 116 116 116 111 111 111 106 106 106 102 102 102 100 1 109 104 100 97 106 102 98 95 98 95 92 94 91 89 90 88 87 84 2 100 92 85 79 97 90 84 78 86 81 77 83 79 75 80 76 73 71 3 91 81 73 67 89 79 72 66 76 70 65 73 68 64 71 66 62 60 4 84 72 63 57 81 70 62 56 68 61 56 66 60 55 63 58 54 52 5 77 64 56 49 75 63 55 49 61 54 48 59 53 48 57 52 47 45 6 71 58 49 43 69 57 49 43 55 48 42 54 47 42 52 46 42 40 7 66 53 44 38 64 52 44 38 50 43 38 49 42 37 48 42 37 35 8 61 48 40 34 60 47 39 34 46 39 34 45 38 33 44 38 33 31 9 57 44 36 31 56 44 36 30 42 35 30 41 35 30 40 34 30 28 10 54 41 33 28 53 40 33 28 39 32 28 38 32 27 37 32 27 26

Medio: ET-24-X-C3-X-X-XXXX (4000K 400MA).IES

Zona Lúmenes 10 154.21 10-20 458.44 20-30 729.63 30-40 889.28 40-50 852.33 50-60 684.41 60-70 481.87 70-80 278.03 80-90 84.29 90-100 0.61 100-110 0.42 110-120 0.41 120-130 0.47 130-140 0.59 140-150 0.61 150-160 0.53 160-170 0.37 170-180 0.13

Curva Polar Distribución Promedio

Datos Fotométricos: Luminaria de Empotrar Lumination™ 2’ x 4’ - Serie ET 24

1 2 1640 1230 820 410
