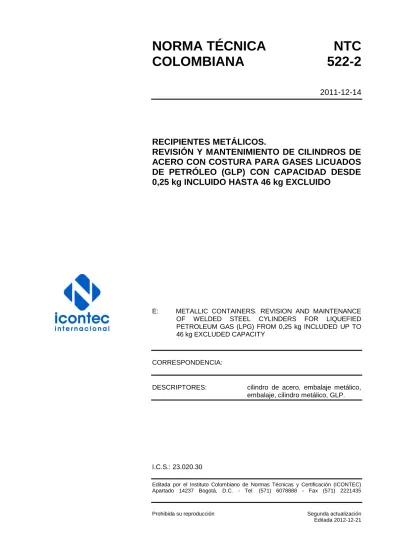

NORMA TÉCNICA
NTC
COLOMBIANA
522-2
2011-12-14
RECIPIENTES METÁLICOS.
REVISIÓN Y MANTENIMIENTO DE CILINDROS DE
ACERO CON COSTURA PARA GASES LICUADOS
DE PETRÓLEO (GLP) CON CAPACIDAD DESDE
0,25 kg INCLUIDO HASTA 46 kg EXCLUIDO
E: METALLIC CONTAINERS. REVISION AND MAINTENANCE OF WELDED STEEL CYLINDERS FOR LIQUEFIED PETROLEUM GAS (LPG) FROM 0,25 kg INCLUDED UP TO 46 kg EXCLUDED CAPACITY
CORRESPONDENCIA:
DESCRIPTORES: cilindro de acero, embalaje metálico, embalaje, cilindro metálico, GLP.
I.C.S.: 23.020.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Segunda actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 522-2 (Segunda actualización) fue ratificada por el Consejo Directivo de 2011-12-14. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 115 Cilindros y tanques metálicos.
ACEROS MARKERT AGREMGAS CIDEGAS CILGAS CILPAÍS CINSA CODEGAS
COMBUSTIBLES LÍQUIDOS DE COLOMBIA S.A. E.S.P. CHILCO METALMECÁNICA HIDROPROB S.A. INDUSEL INSOMET METALGAS VILLAGAS S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
A&R INGENIERÍA ACERÍAS PAZ DEL RÍO ACI PROYECTOS
ACIEM CUNDINAMARCA ANDI CÁMARA FEDEMETAL ASOGAS COLGAS S.A. E.S.P. CDT DE GAS
COLGAS DE OCCIDENTE S.A. ESP
COMISIÓN DE REGULACIÓN DE ENERGÍA Y GAS -CREG-
CONFEDEGAS
ELECTROMANUFACTURAS S.A. GAS DE SANTANDER S.A. ESP GASES DE ANTIOQUIA S.A. ESP
HIDROCIL S.A.
HIDROTEST ENGINEERING AND SUPPLIES ICONTEC CERTIFICACIÓN
INDUTANPAS LTDA.
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA SAENA DE COLOMBIA
SOCIEDAD COLOMBIANA DE INGENIEROS SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
SUPERINTENDENCIA DE SERVICIOS
PÚBLICOS DOMICILIARIOS TERNIUM
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL VALLE
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA NTC 522-2 (Segunda actualización)
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. DEFINICIONES ... 1 3. ABREVIATURAS ... 4 4. MANTENIMIENTO ... 4 4.1 TIPO A ... 4 4.2 TIPO B ... 4 5. REQUISITOS ... 5 5.1 REQUISITOS GENERALES ... 5 5.2 REQUISITOS ESPECÍFICOS ... 66. CRITERIOS DE RECHAZO O MANTENIMIENTO DE CILINDROS ... 7
6.1 CRITERIOS PARA EL RECHAZO POR SOLDADURAS ... 7
6.2 CRITERIOS PARA EL RECHAZO POR ABOLLADURAS ... 8
6.3 CRITERIOS PARA EL RECHAZO POR ENTALLAS ... 8
6.4 CRITERIOS PARA EL RECHAZO POR ABOMBAMIENTO ... 8
6.5 CRITERIOS PARA EL RECHAZO POR CORROSIÓN AISLADA ... 8
6.6 CRITERIOS PARA EL RECHAZO POR CORROSIÓN EN LÍNEA ... 8
6.7 CRITERIOS PARA EL RECHAZO POR CORROSIÓN GENERAL ... 8
6.8 CRITERIOS PARA EL RECHAZO DE DAÑOS ORIGINADOS POR LA ACCIÓN DEL FUEGO ... 8
NORMA TÉCNICA COLOMBIANA NTC 522-2 (Segunda actualización)
RESUMEN
Página
6.9 CRITERIOS PARA EL RECHAZO POR DEFECTOS DE LA BRIDA ... 9
6.10 CRITERIOS PARA DETERMINAR EL MANTENIMIENTO TIPO B1 ... 9
6.11 CRITERIOS PARA DETERMINAR EL MANTENIMIENTO TIPO B2 ... 9
6.12 CRITERIOS PARA EL RECHAZO POR LA TAPA, CUERPO O FONDO ... 9
7. ENSAYOS ... 10
7.1 VERIFICACIÓN DE LA ROSCA INTERNA NGT MEDIANTE GALGAS ... 10
7.2 ENSAYO DE PRESIÓN HIDROSTÁTICA ... 10
7.3 ENSAYO DE HERMETICIDAD ... 10 8. ROTULADO ... 10 8.2 TARA ... 11 9. REFERENCIAS NORMATIVAS ... 11 DOCUMENTO DE REFERENCIA ... 14 ANEXO A (Informativo) NORMAS RELACIONADAS ... 12 ANEXO B (Informativo) BIBLIOGRAFÍA ... 13 FIGURAS Figura 1. Corrosión en línea ... 2
Figura 2. Corrosión general con picaduras ... 2
NORMA TÉCNICA COLOMBIANA NTC 522-2 (Segunda actualización)
RESUMEN
Página
Figura 4. Corrosión localizada ... 3
Tabla 1. Calificación de la falla para el rayado
NORMA TÉCNICA COLOMBIANA NTC 522-2 (Segunda actualización)
RESUMEN
4
RECIPIENTES METÁLICOS.
REVISIÓN Y MANTENIMIENTO DE CILINDROS DE ACERO CON COSTURA PARA GASES LICUADOS DE PETRÓLEO (GLP) CON CAPACIDAD DESDE 0,25 kg INCLUIDO HASTA 46 kg EXCLUIDO
1. OBJETO
1.1 Esta norma establece los requisitos que deben cumplir y los ensayos que deben realizarse a los cilindros de acero con costura, destinados al almacenamiento y transporte de GLP, al ser sometidos a los procesos de revisión y mantenimiento si es requerido.
1.2 Los cilindros cobijados por esta norma corresponden a los fabricados bajo la NTC 522-1, almacenan diferentes composiciones de entrega comercial de GLP, tienen una capacidad comprendida entre 0,25 kg incluido y 46 kg excluido y son aptos para una presión máxima de servicio de 1 654 kPa (240 psi).
NOTA Los cilindros fabricados bajo normas diferentes a la NTC 522-1 se deben inspeccionar utilizando sus normas de inspección y mantenimiento correspondientes.
2. DEFINICIONES
Para los propósitos de esta norma se aplican las definiciones de: aro base, brida, cilindro, cuello protector, cuerpo del cilindro, fondo, presión máxima de servicio, relación de llenado, tapa y tara establecidos en la NTC 522-1 y las siguientes:
2.1 Abolladura. Deformación (hundimiento o depresión) provocada por un golpe en la
superficie del cilindro, sin producir corte en el material, cuando su anchura en cualquier punto es mayor del 2 % del diámetro externo del cilindro.
2.2 Abombamiento. Deformación que experimenta el cilindro, en alguna de sus partes
sometidas a presión interna, que se aprecia como una protuberancia que cambia la geometría original del cilindro.
2.3 Cilindro afectado por la acción del fuego. Cilindro que ha sido expuesto al fuego,
verificándose la carbonización o quemadura, caso en el cual se puede apreciar pintura ahumada, decoloración del metal o deformación del cilindro y/o de la válvula.
2.4 Corrosión. Alteración del metal por efectos fisicoquímicos del medio exterior o interior que
provocan una disminución del espesor.
