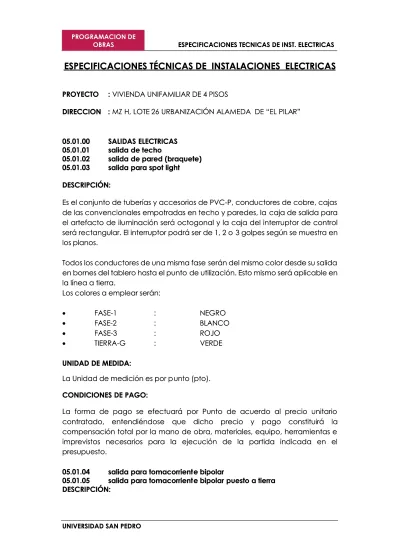

ESPECIFICACIONES
ESPECIFICACIONES TÉCNICAS
TÉCNICAS DE
DE INSTALACIONES
INSTALACIONES ELECTRICAS
ELECTRICAS
PROYECTO :
PROYECTO :
VIVIENDA UNIFAMILIAR DE 4 PISOSVIVIENDA UNIFAMILIAR DE 4 PISOSDIRECCION :
DIRECCION :
MZ H, LOTE
MZ H, LOTE 26 URBANIZACIÓN A
26 URBANIZACIÓN ALAMEDA
LAMEDA DE “EL PILA
DE “EL PILAR”
R”
05.01.00
05.01.00
SALIDAS ELECTRICAS
SALIDAS
ELECTRICAS
05.01.01
05.01.01
salida
salida de
de techo
techo
05.01.02
05.01.02
salida
salida de
de pared
pared (braquete)
(braquete)
05.01.03
05.01.03
salida
salida para
para spot
spot light
light
DESCRIPCIÓN:
DESCRIPCIÓN:
Es el conjunto de tuberías y accesorios de PVC-P, conductores de cobre, cajas Es el conjunto de tuberías y accesorios de PVC-P, conductores de cobre, cajas de las convencionales empotradas en techo y paredes, la
de las convencionales empotradas en techo y paredes, la caja de salida paracaja de salida para el artefacto de iluminación será octogonal y la caja del interruptor de control el artefacto de iluminación será octogonal y la caja del interruptor de control será rectangular. El interruptor podrá ser de 1, 2 o
será rectangular. El interruptor podrá ser de 1, 2 o 3 golpes según se muestra en3 golpes según se muestra en los planos.
los planos.
Todos los conductores de una misma fase
Todos los conductores de una misma fase serán del mismo color desde su salidaserán del mismo color desde su salida en bornes del tablero hasta el punto
en bornes del tablero hasta el punto de utilización. Esto mismo será aplicable ende utilización. Esto mismo será aplicable en la línea a tierra.
la línea a tierra.
Los colores a emplear serán: Los colores a emplear serán:
FASE-1 FASE-1 : : NEGRONEGRO
FASE-2 FASE-2 : : BLANCOBLANCO
FASE-3 FASE-3 : : ROJOROJO
TIERRA-G TIERRA-G : : VERDEVERDE
UNIDAD DE MEDIDA:
UNIDAD DE MEDIDA:
La Unidad de medición es por p
La Unidad de medición es por punto (pto).unto (pto).
CONDICIONES DE PAGO:
CONDICIONES DE PAGO:
La forma de pago se efectuará por Punto de acuerdo al precio unitario La forma de pago se efectuará por Punto de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
presupuesto.
05.01.04
05.01.04
salida
salida para
para tomacorrient
tomacorriente
e bipolar
bipolar
05.01.05
05.01.05
salida
salida para
para tomacorrient
tomacorriente
e bipolar
bipolar puesto
puesto a
a tierra
tierra
DESCRIPCIÓN:
Es el conjunto de tuberías y accesorios de PVC-P, conductores de cobre y cajas de empotrados en pared o como se indica en los planos, al cual se le adiciona un ensamble de dos tomacorrientes trifásico con toma de tierra.
Todos los conductores de una misma fase serán del mismo color desde su salida en bornes del tablero hasta el punto de utilización.
Los colores a emplear serán:
FASE-1
:
NEGRO
FASE-2
:
BLANCO
FASE-3
:
ROJO
TIERRA-G
:
VERDE
UNIDAD DE MEDIDA:
La Unidad de medición es por punto (pto).
CONDICIONES DE PAGO:
La forma de pago se efectuará por Punto de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
05.01.06
salida para interruptor unipolar simple
05.01.07
salida para interruptor unipolar doble
05.01.08
salida para interruptor de conmutador
05.01.09
salida para bomba de agua
DESCRIPCIÓN:
Es el conjunto de tuberías y accesorios de PVC-P, conductores de cobre, cajas de las convencionales empotradas en techo y paredes, la caja de salida para el artefacto de iluminación será octogonal y la caja del interruptor de control será rectangular. El interruptor podrá ser de 1, 2 o 3 golpes según se muestra en los planos.
Todos los conductores de una misma fase serán del mismo color desde su salida en bornes del tablero hasta el punto de utilización. Esto mismo será aplicable en la línea a tierra.
Los colores a emplear serán:
FASE-1
:
NEGRO
FASE-2
:
BLANCO
TIERRA-G
:
VERDEUNIDAD DE MEDIDA:
La Unidad de medición es por punto (pto).
CONDICIONES DE PAGO:
La forma de pago se efectuará por Punto de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
05.02.00
CANALIZACION
05.02.01
suministros de cajas de paso
05.02.02
caja de paso cuadradas
DESCRIPCIÓN:
Las cajas serán de fierro galvanizado, tipo pesado, de 1.6 mm de espesor como mínimo y tendrán las medidas indicadas en los planos.
Las cajas que irán empotradas en elementos de concreto armado o albañilería se instalaran después de haber sido armado los paneles en el techo, pared o columnas. Las cajas serán toponeadas con papel y fijadas.
Para introducir el papel acuñado dentro de la caja se deberá mojar, las tuberías empotradas en los muros de albañilería se colocaran en canales ex profesamente hechos para tal fin.
Las cajas en que se instalan directamente el accesorio (interruptor, tomacorrientes, etc.) deberán quedar al ras del acabado o tarrajeo de la pared para lo cual se procederá a su colocación cuando se hayan colocado las reglas para el tarrajeo de los muros de albañilería; de tal forma que cuando se tarrajeo el muro la caja se halle al ras.
UNIDAD DE MEDIDA:
La Unidad de medición es por unidad (und).
CONDICIONES DE PAGO:
La forma de pago se efectuará por Unidad de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el
presupuesto.
05.02.03
tableros de distribución
DESCRIPCIÓN:
Los tableros eléctricos tendrán la siguiente conformación
a) CAJA
Será del tipo para empotrar en la pared, construida de fierro galvanizado de 1.5 mm de espesor, debiendo traer huecos ciegos en sus cuatro costados, de diámetro variado: 20, 25, 35,50 mm, etc. de acuerdo a los alimentadores.
b) MARCO Y TAPA
Serán construidas de plancha de fierro de 1.5mm de espesor, la misma que deberá estar empernada. Como protección se aplicará dos capas de pintura anticorrosiva y de acabados dos capas de pintura esmalte al horno color gris.
El marco llevará una plancha que cubra los interruptores, dejando libre la manija de control y mando del interruptor.
La tapa deberá ser pintada en color gris oscuro y deberán llevar la denominación del tablero pintada en el frente de color negro. Deberá llevar además su puerta y chapa tipo push-botton, así como un directorio de los circuitos que controla cada interruptor ubicado en el lado interno de la puerta.
La puerta estará unida al marco mediante una bisagra corrida tipo serpentín.
c) BARRAS Y ACCESORIOS
Las barras deben ir colocados aisladas al gabinete para cumplir exactamente con las especificaciones de "TABLEROS DE FRENTE MUERTO". Las barras serán de cobre electrolítico de capacidad según su interruptor general de:
INTERRUPTOR GENERAL
BARRAS
30 a 100A 200 amperios.
También se deberá instalar una barra de tierra de cobre, para conectar las diferentes tierras de todos los circuitos, esto se hará por medio de tornillos terminales, debiendo haber uno final para la conexión al pozo de puesta a tierra.
UNIDAD DE MEDIDA:
CONDICIONES DE PAGO:
La forma de pago se efectuará por Global de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
05.02.04
salida para teléfono externo
05.02.05
salida para teléfono interno
05.02.06
salida para teléfono portero
05.02.07
caja de pase cuadrada para teléfono
05.02.08
salida para antena
05.02.09
caja registro para pozo a tierra
DESCRIPCIÓN:
Las cajas serán de fierro galvanizado, tipo pesado, de 1.6 mm de espesor como mínimo y tendrán las medidas indicadas en los planos.
Las cajas que irán empotradas en elementos de concreto armado o albañilería se instalaran después de haber sido armado los paneles en el techo, pared o columnas. Las cajas serán toponeadas con papel y fijadas.
Para introducir el papel acuñado dentro de la caja se deberá mojar, las tuberías empotradas en los muros de albañilería se colocaran en canales ex profesamente hechos para tal fin.
Las cajas en que se instalan directamente el accesorio (interruptor, tomacorrientes, etc.) deberán quedar al ras del acabado o tarrajeo de la pared para lo cual se procederá a su colocación cuando se hayan colocado las reglas para el tarrajeo de los muros de albañilería; de tal forma que cuando se tarrajeo el muro la caja se halle al ras.
UNIDAD DE MEDIDA:
La Unidad de medición es por unidad (und).
CONDICIONES DE PAGO:
La forma de pago se efectuará por Unidad de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el
presupuesto.
05.02.11
conexión de tierra a masas
05.02.12
varilla de cu. 3/4"
Descripción
Para construcción del pozo de tierra, se excavará un hoyo de 2.70m de profundidad por 0.8m de diámetro. Luego de colocarse la varilla de cobre que se colocara en su centro de puesta a tierra de 2.60 metros de largo y 15 mm de diametro, se rellenará con tierra vegetal cernida y compactada cada 30cm, a la mitad del pozo se aplicará el primer tratamiento con una dosis de sales minerales THORGEL o similar, la segunda dosis se aplicará al final de la construcción del pozo, de tal manera que se obtenga una resistencia inferior a 25 OHM.
Cerrará con una grapa de conexión de cobre tipo AB. Y finalmente se colocara una tapa de concreto.
Unidad de medida:
Se medirá por Global (Glb)
Condiciones de Pago:
El pago de estos trabajos se hará Global, cuyos precios unitarios se encuentran definidos en el presupuesto. El Residente velará permanentemente durante el desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los trabajos realizados.
05.03.00
TUBERIA EMPOTRADA
05.03.01
tubería ø35mm PVC (medidor a T.G)
05.03.02
acometida - tablero de distribución (TUBERIA ø35mm PVC)
05.03.03
medidor-banco de medidores (TUBERIA ø35mm PVC)
05.03.04
pozo a tierra (TUBERIA ø35mm PVC)
05.03.05
tuberia ø15mm PVC
05.03.06
tuberia ø20mm PVC
Descripción.-Tuberías de PVC-SAP, incluyendo todos los accesorios para tubería plástica PVC que serán del tipo pesado con extremo tipo espiga campana unidas mediante pegamento para tubería de PVC. Las características técnicas de todas las tuberías deberán cumplir con las normas de INDECOPI para Instalaciones eléctricas.
Las especificaciones técnicas del material de tuberías de PVC son las siguientes: Propiedades físicas.- Construido en PVC rígido de acuerdo a las normas
elaboradas por el “INDECOPI”, con las
siguientes propiedades físicas a 24 C: - Peso específico 144 KG/dm3.- Resistencia a la tracción 500 KG/cm. - Resistencia a la flexión 700 KG/cm - Dilatación térmica 0.060 C/mm/mt
- Temperatura máxima de trabajo 65C - Temperatura de ablandamiento 80-85 C - Tension de perforación 35 KV/mm.
Además deberá ser totalmente incombustible PVC rígido clase pesada según normas INDECOPI.
Accesorios para electroductos de PVC:
A) Curvas.- Serán del mismo material que el de la tubería, no esta permitido el uso de curvas hechas en la obra, solo se usaran curvas de fabrica de radio normalizado.
B) Unión tubo a tubo.- Serán del mismo material que el de la tubería, para unir los tubos a presión, llevara una campana en cada en extremo.
C) Unión tubo a caja normal- Serán del mismo material que el de la tubería, con campana en un extremo para la conexi6n a la tubería y sombrero para adaptarse a las paredes interiores de las cajas, permitiendo que la superficie interior tenga aristas redondeadas para facilitar el pase de los conductores. D) Pegamento.- Se empleará pegamento especial para PVC.
PROCEDIMIENTO CONSTRUCTIVO.-
La tubería se instalará empotrada en pisos, techos o muros según se indique en los planos del proyecto, deberán conformar un sistema unido mecánicamente de caja a caja o de accesorio a accesorio estableciendo una adecuada continuidad. No son permisibles más de dos curvas de 90° entre caja y caja.No se permitirán las curvas y/o uniones plásticas hechas en obra. Se utilizará curvas y/o uniones plásticas de fábrica. En todas las uniones a presión se usará pegamento a base de PVC para garantizar la hermeticidad de la misma.
Unidad de medida:
La unidad de medida será por unidad (ML)
Condiciones de Pago:
El pago de estos trabajos se hará por metros lineales, cuyos precios unitarios se encuentran definidos en el presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los trabajos realizados.
05.04.01
spot light
05.04.02
llaves térmicas
Descripción:
Las llaves serán automáticos del tipo termo magnético (No-Fuse Breaker), deberán ser hechos para trabajar en duras condiciones climáticas y de servicio, permitiendo una segura protección y buen aprovechamiento de la sección de la línea.
El cuerpo estará construido de un material aislante altamente resistente al calor. Los contactos serán de aleación de plata endurecidas que aseguren excelente contacto eléctrico.
La capacidad interruptiva a la corriente de corto circuito serán los siguientes:
Para interruptores desde 15A hasta 65A …10KAen 220 Voltios
Unidad de medida:
La unidad de medida será por unidad (und)
Condiciones de Pago:
El pago de estos trabajos se hará por unidad, cuyos precios unitarios se encuentran definidos en el presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los trabajos realizados.
DESRIPCION:
En esta sub-partida se va considerar una electrobomba de 0.5 HP para la cual va servir para impulsar el agua que viene de afuera hacia los pisos superiores y asi poder abastecer todo el edificio.
UNIDAD DE MEDIDA:
La Unidad de medición es por unidad (und).
CONDICIONES DE PAGO:
La forma de pago se efectuará por Unidad de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
05.05.00
EQUIPOS ELECTRONICOS MECANICOS ESPECIALES
05.05.01
sum. Y colocación de electrobomba
DESCRIPCION:
Suministro e instalación de las electrobombas y todos sus accesorios para el buen funcionamiento de las cisternas y el sistema de riego tecnificado y que serán colocados en la zonas indicadas en los planos respectivos. Serán de 1/2 HP
Procedimiento Constructivo
Se instalarán las electrobombas en las zonas señaladas en los planos y sus detalles serán de acuerdo a los planos respectivos.
Método de Medición
La Unidad de medida, será por punto (Pto), cuyo metrado se realizará de acuerdo a la cantidad de electrobombas instaladas correctamente y previa verificación del funcionamiento.
Condiciones de Pago
cantidad de electrobombas, multiplicado por el costo unitario correspondiente, previa aprobación del Supervisor.
05.05.02
prueba eléctrica
Descripción:
La primera prueba se realizará antes de colocar los artefactos y aparatos a usarse. Esta prueba se realizará en toda la instalación y consistirá en:
•
De aislamiento a tierra•
De aislamiento entre fasesEsta prueba será en cada circuito, como en cada alimentador, los valores aceptables son:
•
Circuito de 15 A a 20 A 1’600,000.00 ohms.
•
Circuito de 31 A a 50 A 250,000.00 ohms.•
Circuito de 51 A a 100 A 100,000.00 ohms.•
Circuito de 101 A a 200 A 50,000.00 ohms.•
Circuito de 201 A a 400 A 5,000.00 ohms.Después de la colocación de los artefactos y aparatos se realizará una segunda prueba, considerándose satisfactoria si se obtiene resultados que no bajan del 50% de los valores indicados.
Unidad de medida:
La unidad de medida será por unidad (glb)
Condiciones de Pago:
El pago de estos trabajos se hará por glb, cuyos precios unitarios se encuentran definidos en el presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su culminación por la calidad de los materiales y de los trabajos realizados.
