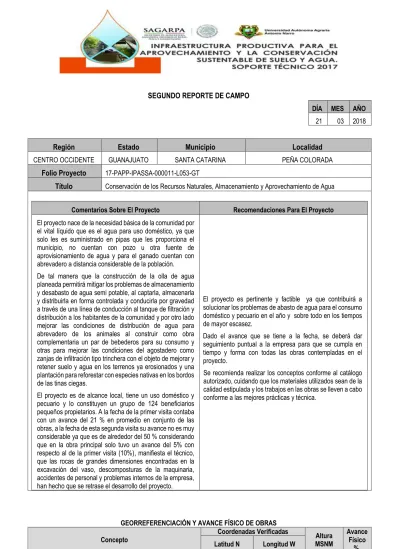

SEGUNDO REPORTE DE CAMPO
DÍA MES AÑO
21 03 2018
Región
Estado
Municipio
Localidad
CENTRO OCCIDENTE GUANAJUATO SANTA CATARINA PEÑA COLORADA
Folio Proyecto
17-PAPP-IPASSA-000011-L053-GTTítulo
Conservación de los Recursos Naturales, Almacenamiento y Aprovechamiento de AguaComentarios Sobre El Proyecto Recomendaciones Para El Proyecto
El proyecto nace de la necesidad básica de la comunidad por el vital líquido que es el agua para uso doméstico, ya que solo les es suministrado en pipas que les proporciona el municipio, no cuentan con pozo u otra fuente de aprovisionamiento de agua y para el ganado cuentan con abrevadero a distancia considerable de la población. De tal manera que la construcción de la olla de agua planeada permitirá mitigar los problemas de almacenamiento y desabasto de agua semi potable, al captarla, almacenarla y distribuirla en forma controlada y conducirla por gravedad a través de una línea de conducción al tanque de filtración y distribución a los habitantes de la comunidad y por otro lado mejorar las condiciones de distribución de agua para abrevadero de los animales al construir como obra complementaria un par de bebederos para su consumo y otras para mejorar las condiciones del agostadero como zanjas de infiltración tipo trinchera con el objeto de mejorar y retener suelo y agua en los terrenos ya erosionados y una plantación para reforestar con especies nativas en los bordos de las tinas ciegas.
El proyecto es de alcance local, tiene un uso doméstico y pecuario y lo constituyen un grupo de 124 beneficiarios pequeños propietarios. A la fecha de la primer visita contaba con un avance del 21 % en promedio en conjunto de las obras, a la fecha de esta segunda visita su avance no es muy considerable ya que es de alrededor del 50 % considerando que en la obra principal solo tuvo un avance del 5% con respecto al de la primer visita (10%), manifiesta el técnico, que las rocas de grandes dimensiones encontradas en la excavación del vaso, descomposturas de la maquinaria, accidentes de personal y problemas internos de la empresa, han hecho que se retrase el desarrollo del proyecto.
El proyecto es pertinente y factible ya que contribuirá a solucionar los problemas de abasto de agua para el consumo doméstico y pecuario en el año y sobre todo en los tiempos de mayor escasez.
Dado el avance que se tiene a la fecha, se deberá dar seguimiento puntual a la empresa para que se cumpla en tiempo y forma con todas las obras contempladas en el proyecto.
Se recomienda realizar los conceptos conforme al catálogo autorizado, cuidando que los materiales utilizados sean de la calidad estipulada y los trabajos en las obras se lleven a cabo conforme a las mejores prácticas y técnica.
GEORREFERENCIACIÓN Y AVANCE FÍSICO DE OBRAS
Concepto Coordenadas Verificadas MSNM Altura Avance Físico
%
Latitud N Longitud W
Olla de Agua, Geomembrana y Cercado con Malla Ciclónica Olla de Agua.
Capacidad de almacenamiento 8,193.47 m3 de 60 m de largo y
60 m de ancho y 3.50 m de altura en un área de 6,129.47 m2,
un volumen de excavación de 5,965.07 m3, corona de 4 m de
ancho, 3.50 m de altura y 18 m de ancho de la base
21° 09′ 26.8″ 100° 04′ 49.7″ 1612
15 21° 09′ 27.3″ 100° 04′ 51.7″ 1613
21° 09′ 25.4″ 100° 04′ 52.3″ 1611 21° 09′ 24.9″ 100° 04′ 50.2″ 1611
Concepto Coordenadas Verificadas MSNM Altura Avance Físico %
Latitud N Longitud W
Geomembrana.
Recubrimiento de geomembrana con 4,559.43 m2 de polietileno
tipo HDPE de 1 mm de espesor, con una zanja para su empotramiento o anclaje con gravilla.
Cercado con Malla Ciclónica.
Protegida perimetralmente con 254 ml de malla ciclónica galvanizada de 2 m de altura, rigidizada con poste intermedio de 2´´ cada 3 m con esquineros de 2 ½´´ y poste de acero galvanizado de 51 mm de diámetro, con 3 hiladas de alambre de púas, espadines y herrajes, finalmente 2 puertas de acceso, una de 4 m de ancho para vehículos y una peatonal de 1 m, de ancho, ahogada en una banqueta de concreto de 1 m de ancho, 10 cm de espesor, en un área de 236.20 m2
En esta se contempla un muro de mampostería de 1 m de alto Obra complementaria es el vertedor de demasías de 28 m de longitud y 8.50 m de ancho por 0.6 m de altura con muros de mampostería y piso de concreto
Con obra de toma conformada por vaso de almacenamiento, estructura de rejillas, tubería de acero al carbón de 4´´ con su caja de válvula de 4´´ reducida a 2´´, para conectar la tubería de conducción al tanque de almacenamiento.
Canales de Llamada 1
Con estructura de concreto de 10 cm de espesor, 8.50 m de ancho x 0.70 m de alto, se alimenta de 2 canales sin revestir con una distancia total de 809 m de largo y 724.89 m3 de
excavación. Incluye 2 desarenadores de muros de 1.5 m de altura x .20 m de ancho.
El primer canal de llamada sin revestir de 414 m de largo
21° 09´ 34.3" 100° 04´ 55.9" 1619
80 21° 09´ 30.6" 100° 04´ 53.9" 1617
Canal de llamada 2
El segundo canal de llamada sin revestir de 395 m de largo
21° 09´ 28.6" 100° 04´ 44.5" 1618
70 21° 09´ 28.8" 100° 04´ 46.4" 1617
Adquisición de Línea de Conducción.
1117 m de manguera de poliducto de 2´´ y 217 m de tubo galvanizado de 2´´
Aun no inicia 0
Instalación de Línea de Conducción.
Enterrada en excavación de 485 m3 (268 más 217) a bebederos
primero y luego a tanque filtrante diseñada su instalación a la intemperie, buscando enterrarla lo más que se pueda en excavaciones de 0.40m x 0.60m a todo lo largo de la línea
Aun no inicia 0
Construcción de Tanques para Almacenamiento de Agua.
1 Tanque tipo biofiltro impermeable de concreto de 2m x 4m y 2 m de alto con capacidad de 14 m3 de almacenamiento de
agua, con muros rectangulares de 20 cm y fondo de 20 cm de espesor, loza maciza de cubierta de 12 cm provista de 4 tapas de inspección y 2 escaleras marinas, con válvulas de control de tuberías de ingreso, salida, desagüe y acabado.
21° 09′ 17.2″ 100° 04′ 51.6″ 1592
85
Bebederos Pecuarios.
2 bebederos cada uno con 2 m3 de almacenamiento de agua,
consta de fondo de 20 cm de espesor, muros de concreto de un espesor 20 cm con dimensiones de 6 m x 0.60 m x 0.60 m de alto, banqueta perimetral de 1 m de ancho y 10 cm de espesor,
21° 09′ 25.5″ 100° 04′ 56.2″ 1608
80 21° 09′ 11.9″ 100° 04′ 47.6″ 1573
Concepto Coordenadas Verificadas MSNM Altura Avance Físico %
Latitud N Longitud W
con obra de limpieza y de alimentación de tubo galvanizado de 2´´
Zanjas de Infiltración Tipo Trinchera (Tinas Ciegas)
Volumen de construcción de 1,680 m3 para 5,250 tinas en 21
has, con dimensiones de 0.40 m de profundidad x 0.4 m de ancho y una longitud de 2 m, con separación entre ellas de 2 m y distribuidas en forma alterna o al tresbolillo, siguiendo curvas a nivel.
21° 09′ 24.3″ 100° 04′ 57.5″ 1605
90 21° 09′ 23.7″ 100° 04′ 53.8″ 1607
21° 09´ 26.1" 100° 04´ 53.7" 1612
Adquisición de planta y Plantación de Especies Nativas Perennes.
10,500 plantas en 21 has.
Obra sin presupuesto autorizado, a realizarse con la contribución de los beneficiarios.
No se visito
COMENTARIOS Y RECOMENDACIONES A LAS OBRAS
CONCEPTO COMENTARIOS RECOMENDACIONES
Olla de Agua.
La obra principal se encuentra en sus inicios con tal solo un 15 % de avance al momento de esta segunda visita, estando trabajando en la conformación y excavación del vaso de la olla. Se manifiesta que las rocas encontradas en la excavación, la descompostura de la maquinaría y personal accidentado durante los trabajos han retrasado la obra.
Vigilar que los trabajos ya no se interrumpan para poder terminar la obra de acuerdo a los tiempos y formas que la dependencia responsable dicte dado el retraso y cuidar que se realicen de acuerdo con las especificaciones señaladas en el proyecto.
Geomembrana.
Los trabajos para la instalación de la geomembrana al momento de la visita aún no inician.
Terminar la obra en los tiempos señalados y con las especificaciones señaladas dentro del proyecto.
Cercado con Malla
Ciclónica.
Los trabajos para cercado de la olla al momento de la visita aún no inician.
Terminar la obra en los tiempos señalados y con las especificaciones señaladas dentro del proyecto.
Canales de Llamada 1 y 2
Los canales de llamada de tierra firme alimentadores y conductores del agua a la olla, se encuentran en construcción, al momento de la segunda visita llevan en promedio el 75% de avance
Vigilar que la obra se termine en los tiempos que se han señalados, apegados a las especificaciones técnicas estipuladas dentro del proyecto.
Adquisición e Instalación de Línea de Conducción
Los trabajos para instalación de línea de conducción al momento de la visita aún no se inician.
Vigilar que la obra se termine satisfactoriamente en los tiempos que se han señalados y en cumplimiento de las especificaciones señaladas dentro del proyecto.
Construcción de Tanques para Almacenamiento de Agua.
La construcción de obra, tanque de almacenamiento, al momento de esta segunda visita se encuentra con un avance considerable con respecto a que tenía a la primera visita, lleva alrededor del 85%. Ello respecto a su construcción, faltándole trabajos de instalaciones y válvulas de manejo de ingreso, salida, desagüe y limpia, conexión a la línea de conducción y pintura proyectada.
Vigilar que la obra se termine satisfactoriamente en los tiempos que se han señalados y en cumplimiento de las especificaciones señaladas dentro del proyecto.
Bebederos Pecuarios.
La obra bebederos pecuarios al momento de la visita se encuentra al 80 % de avance de sus trabajos de construcción e instalación de componentes, faltándoles el acabado de construcción, banqueta perimetral, limpieza de excedentes y obra de limpieza y de alimentación. En ambos bebederos la tapa de
El usuario y técnico deberán estar al pendiente de su terminación, uso y mantenimiento, apegado a las disposiciones acordadas al respecto. Tomar en cuenta observación sobre el exceso de tapa de protección de concreto y ubicación del segundo bebedero.
CONCEPTO COMENTARIOS RECOMENDACIONES
protección al parecer está calculada y construida en exceso, y el segundo bebedero se construye en punto inadecuado por el arroyo sobre el cual ésta construido y la cercanía del paso de la gente, observación considerada desde la primer visita.
Zanjas de Infiltración Tipo Trinchera (Tinas Ciegas)
Las zanjas tipo trinchera (tinas ciegas) al momento de esta segunda visita tienen un avance del 90% ya que falta por construir parte de la meta comprometida.
Terminar la obra en los tiempos señalados y con las especificaciones señaladas dentro del proyecto.
Adquisición de planta y Plantación de Especies Nativas Perennes.
Obra sin presupuesto autorizado, a realizarse con la contribución de los beneficiarios, no constituye parte del proyecto IPASSA, pero si es parte de la integralidad del proyecto en general
Sin recomendación
MEMORIA FOTOGRÁFICA
Olla de Agua: Vista de los trabajos iniciados en el vaso de la obra principal teniendo un avance solo del 15 % al momento de la visita.
Olla de Agua: Vista de los trabajos iniciados en la obra principal teniendo un avance solo del 15 %.
Olla de Agua: Vista de los trabajos iniciados en la obra
principal aún sin definir en esta parte sus taludes. Olla de Agua: principal en sus inicios.Vista de los trabajos iniciados en la obra
Olla de Agua: Vista de los trabajos iniciados en la obra
Canal de llamada 1: De tierra firme en excavación, aun sin
terminar Canal de llamada 1:afinar. De tierra firme en excavación aun sin
Canal de llamada 2: De tierra firme en excavación aun sin
Tanque de Almacenamiento de Agua: Vista de los trabajos finales en la construcción del tanque, faltando sus complementos como escalera marina metálica, caja de válvulas y conexión a la línea de conducción.
Tanque para Almacenamiento de Agua: Vista de la obra
para almacenaje de agua con sus obras de limpieza, de demasías y de ventilación.
Tanque de Almacenamiento de Agua: Vista de los trabajos
finales en la construcción del tanque, faltando sus complementos como escalera marina metálica, caja de válvulas y conexión a la línea de conducción.
Bebederos Pecuarios: Vista de uno de los bebederos en construcción terminado faltando acabados y conexiones a la línea, banqueta perimetral y retiro de excedencias, con el espacio de la tapa de protección proporcionalmente en exceso con respecto a lo largo de los bebederos
Bebederos Pecuarios: Vista de uno de los bebederos en construcción terminado, faltando acabados y conexiones a la línea, banqueta perimetral y retiro de excedencias
Bebederos Pecuarios: Vista de uno de los bebederos en construcción terminado faltando acabados, conexiones a la línea, banqueta perimetral, retiro de excedencias con deficiencias por ser un área de un arroyo y paso de personas.
Bebederos Pecuarios: Vista de uno de los bebederos en
construcción terminado faltando acabados, conexiones a la línea, banqueta perimetral, retiro de excedencias con deficiencias por ser un área de un arroyo y paso de personas.
Zanjas de Infiltración Tipo Trinchera (Tinas Ciegas: vista de la construcción de una zanja por los beneficiarios, cumpliendo con las especificaciones técnicas establecidas en el proyecto.
Zanjas de Infiltración Tipo Trinchera (Tinas Ciegas:
Obras con un 90% de avance sobre el total comprometido construidas con la calidad y especificaciones según proyecto
Zanjas de Infiltración Tipo Trinchera (Tinas Ciegas: Obras con un 90% de avance sobre el total comprometido. construidas con la calidad y especificaciones según proyecto
Javier de Jesús Cortés Bracho Víctor Manuel Serrato Castrillón
