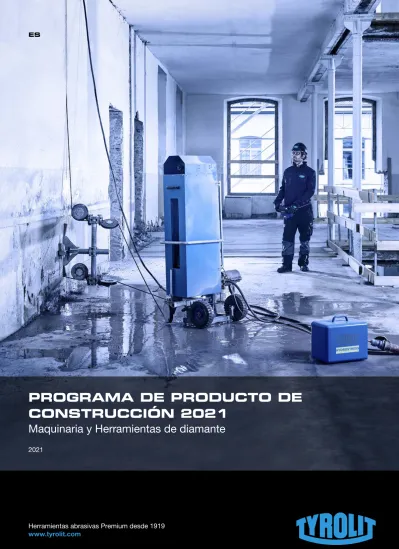

PROGRAMA DE PRODUCTO DE
CONSTRUCCIÓN 2021
Maquinaria y Herramientas de diamante
GRUPO DE EMPRESAS TYROLIT 2
TYROLIT es uno de los principales fabricantes del
mundo de herramientas de rectificado y repasado,
así como proveedor de sistemas para la industria de
la construcción.
Desde 1919, nuestras innovadoras herramientas
han hecho una importante contribución al desarrollo
tecnológico en muchos sectores. TYROLIT ofrece
soluciones de rectificado a medida para diversas
aplicaciones, así como un surtido completo de
herramientas estándar para clientes de todo el mundo.
Con sede central en Schwaz (Austria), esta empresa
familiar combina la fuerza de formar parte del
dinámico Grupo Swarovski y un siglo de experiencia
empresarial y tecnológica.
Grupo de empresas TYROLIT
Sede central de TYROLIT en Schwaz (Austria)
Datos y cifras
4400 +
empleados en todo el mundo
500 +
patentes en todo el mundo
36
sedes comerciales
80 000 +
productos
29
centros de producción
Compañías de ventas en Alemania, Argentina, Australia, Austria, Bélgica, Brasil, Canadá, Chequia, China, Corea del Sur, Dinamarca, EAU, EE. UU., España, Estonia, Finlandia, Francia, Hungría, India, Indonesia, Italia, Noruega, Países Bajos, Polonia, Portugal, Reino Unido, Rusia, Sudáfrica, Suecia, Suiza y Tailandia. Distribuidores en otros 65 países.
3
CONTENIDO 3
Contenido
Resumen de tecnologías 4 Perforación con corona 5 - 7 Corte mural 8 - 9 Corte con hilo 10 - 11 Corte de suelo 12 - 13 Corte en seco 14 - 15
Cortadora manual y de aro 16 - 17 Cortadora de mesa 18 - 19 Fresado de suelo 20 Colectores de lodos y grupos hidráulicos 21 Fresado y ranurado 22 Servicios de proyectos 23
RESUMEN DE TECNOLOGÍAS 4
P2
®– PERMANENT POWER – es una tecnología de alta
frecuencia registrada por TYROLIT que aúna de la mejor
manera posible en una sola máquina una construcción
compacta de los sistemas eléctricos y la fiabilidad y el
rendimiento de los sistemas hidráulicos. Este innovador
concepto de trabajo se basa en el principio de los motores
de accionamiento con imanes permanentes y permite
trabajar con un alto par de torsión al mismo tiempo que se
reduce el régimen de revoluciones del motor. La estructura
de mantenimiento fácil de los aparatos compactos facilita
los trabajos de mantenimiento y reduce los costes.
Sus ventajas:
+
Fiabilidad elevada
+
Rendimiento potente
+
Construcción compacta
Conforme al principio del sistema TYROLIT Modular
System, a discreción se puede emplear cada uno de
los componentes en el mismo o en distintos campos de
aplicación. Esto hace que el trabajo sea no solo más
sen-cillo y eficiente, sino también más económico. Parte del
TYROLIT Modular System es, por ejemplo, el sistema de
sujeción rápida Modul Drill™, que permite cambiar
rápi-damente nuestros motores de perforación entre distintos
soportes de taladro TYROLIT.
Sus ventajas:
+
Alta rentabilidad
+
Trabajo eficiente
+
Aplicación sencilla
Herramientas de diamante TYROLIT con TGD
®tecnologías
que permiten, mediante una inteligente disposición de los
diamantes, una distribución de la carga homogénea, una
refrigeración optimizada y un rendimiento de corte alto y
constante. De este modo la herramienta dura claramente
más tiempo y las máquinas soportan una carga menor.
Sus ventajas:
+
Larga vida útil
+
Elevada capacidad
de corte
+
Mayor eficacia
Gracias a la tecnología MoveSmart, las máquinas TYROLIT
cu-entan por primera vez con Internet. Con ella, la máquina captura
datos actualizados del usuario que se pueden procesar
directa-mente en la obra y poner a disposición de diferentes terminales.
Esta tecnología basada en la nube se ha desarrollado en
cola-boración con ToolSense, una startup austriaca, y proporciona a
operarios y empresas datos de usuario y de servicio importantes,
a fin de sacar el máximo partido de las máquinas. Por ejemplo,
es posible consultar en cualquier momento tiempos de servicio y
mensajes de error, y se garantiza la disponibilidad de las
actuali-zaciones de software necesarias. De esta manera, se optimiza la
planificación con datos más realistas, para responder de forma
más rápida y rentable a partir de datos fidedignos.
Sus ventajas:
+
Mayor productividad
+
Tiempos de mantenimiento reducidos
+
Desarrollo posterior selectivo de productos
Segmento convencional Segmento TGD®
5
Coronas de perforación
Húmedo
Seco
PREMIUM TGD®: CDL / CDL-C2 / CDM Tecnología TGD® desde Ø 47 mm PREMIUM: CD660 / CD640 / CD840 / CDXM/H Ø 10 – 1 500 mmsegmentos con forma de tejado Ø 47 mm
PREMIUM TGD®: DDL / DDL-HH /
DDL-RM / DDE
STANDARD & BASIC: DDL
Ø 32 – 300 mm
en columna de perforación (RM): para hormigón armado manual (HH): para ladrillos
STANDARD: CDL / CDM BASIC: B1 / B1M
Ø 12 – 1 500 mm
segmentos con forma de tejado
CD
CD
CDNX
DDL
Coronas perforación
profunda
DME19DP
DME17DP
DME22SU
DME33MW/
UW
DME52UW
DGB1000
DME20PW/
PU
DME24MW/
UW
Hasta Ø 162 mm 1,8 kW con percusión Hasta Ø 450 mm 3,3 kW 3 velocidades Hasta Ø 500 mm 5,2 kW 3 velocidades Hasta Ø 180 mm 2,0 kW 3 velocidades Eje de perforación Hasta Ø 1 000 mm Hidráulico y eléctrico Hasta Ø 180 mm 2,2 kW 3 velocidades Hasta Ø 250 mm 2,2 kW 3 velocidades NUEVO Hasta Ø 200 mm 2,0 kW con percusión, 2 velocidades PERFORACIÓN 5 PREMIUM: CDNX-DCI Ø 20 -252 mm (300 mm bajo pedido), tubería de prolongación disponibles en longitudes 250, 500 y 1000 mmPerforación hasta 40 m ade profundidad
Motores de perforación
a partir de verano 2021
Martillo perforador
Hasta Ø 32 mm
Martillo perforador universal SDS-plus
incl. broca de 16 mm
10 42 47 76 289 1 500 2,5 3,0 3,5 4,0 5,0 5,5 6,5 7,5 B1 CDM B1 CDL CDL RING CDL RING CDL-C2 CDL CD660, CD640, CDXM CDM, CD840 CDXH CDL RING CDL RING CDL-C2 CDL CDM, CD660, CD840 CD640 CDXH CDXM CDM CDL 6
Low / Bajo (< 2,4 kW) Medium / Medio (< 3,5 kW) Medium / Medio (> 3,5 kW)
+
Perforaciones profundas con un
sistema intercambiable
+
Para perforar hasta 40 m de
profundidad
+
Ø 20 -252 mm (300 mm bajo
pedido)
+
Sistema completo con
conexión 11/4“
+
Estabilizadores de dirección de
perforación
+
Rascador para materiales
abrasivos
+
Extractor de testigos para la
retirada del testigo perforado
+
Llave de cadena para cambiar la
corona roscada
+
Columna de perforación para
perforaciones profundas de
Proyectos Especiales
+
Extensiones en 250, 500 y
1000 mm
CDNX-DCI
Resumen de segmentos para perforación húmeda
PERFORACIÓN 6
Rango de diámetros de segmento [mm] Anchura de segmentos [mm]
TECHNOLOGY
TGD
®– distribución óptima
del diamante
PREMIUM CDL, CDM, CDL-C2
CUTTING PERFORMANCE
Alta capacidad de corte por sus
segmentos en U
PREMIUM CD840, CD640, CD660
BASIC B1M
EFFICIENCY
Resultados de trabajo perfectos
PREMIUM CDXH, CDXM
STANDARD CDL, CDM
BASIC B1
7
DRS162 DRA150 DRU160 DRA/U250
BC-2
DRU350 BY DRA/U400 DRA500
DRS250
Columnas de perforación
Hasta Ø 162 mm Sistema de perforación incl. motor de perforación 2,5 kW
Hasta Ø 150 mm Anilla de fijación 60 mm Base para taco
Hasta Ø 160 mm Anilla de fijación 60 mm Base para taco | Vacío
PERFORACIÓN 7
Hasta Ø 250 mm ModulDrill™ Base para taco | Vacío
Hasta Ø 1 000 mm Guiado con dos columnas Modularidad con cortadora de hilo Hasta Ø 350 mm 360º rotación, ModulDrill™ Sistema telescópico Hasta Ø 400 mm ModulDrill™ Base para taco | Vacío
Hasta Ø 500 mm ModulDrill™ Prolongable Hasta Ø 250 mm
Sistema de perforación incl. motor de perforación 2,5 kW
Sets de perforación de baldosas
HEX Ø 5, 6, 8, 10, 12, 14 mm individuales o en set
Coronas de parafina para baldosas
Sets de perforación de baldosas
Hasta Ø 350 mm ModulDrill™
Guiado con dos columnas
HEX Ø 5-14 Kit HEX
M14 Ø20+ M14
8
NOVEDADES EN PRODUCTOS DE CORTE MURAL
Corte Mural
Novedades de producto
WSE1621
WSL-FAST CUT
+
La cortadora mural eléctrica para
uso diario en obra
+
Montaje y desmontaje rápidos
gracias al montaje del motor sin
herramientas
+
motor extremadamente
compacto
+
Radio control remoto con
pantalla
+
interfaz USB
+
Unidad de control pequeña y
compacta
+
Protector de disco rediseñando,
ligero
+
Disponible con Tecnología
MoveSmartTechnology
+
Versión de segmento ancho C7
+
Tecnología TGD® para una
velo-cidad de corte continua y corte
suave en las armaduras
+
Segmentos soldados con láser
para mayor seguridad hasta
Ø 1200 mm
+
Para todos los cabezales corte mural TYROLIT 12M109 en
Europa Central (excepto WSE811 MKII)
+
Para todos los cabezales de corte mural 6M207 HILTI
y HUSQVARNA
Taladros de disco
combinados
9
CORTADORAS MURALES 9
Cortadoras Murales
Discos de corte mural
Guías de alumnio Guías de acero
Protector de disco AIO Todo en uno Hasta Ø 825 mm
11 kW (Tecnología-P2®)
Eléctrica
Tecnología MoveSmart
Hasta Ø 2 200 mm Ideal para grupos de 40 kW Hidráulica WSL-FC, WSL-FC-LL, WSL, WSL-SILENT, WSM, WSM-SILENT, WSL-DC Ø 450 – 2 200 mm TGD® hasta Ø 1 200 mm WSL, WSM, WSM-FC Ø 600 – 1 200 mm Tecnología TGD®
Patas para guías, final de carrera Hasta Ø 1 600 mm
20 kW (Tecnología-P2®)
Eléctrica
Tecnología MoveSmart
Protector de disco Linear Todo-en-Uno
Hasta Ø 1 200 mm Ideal para grupos de 20 kW Hidráulica
Hasta Ø 2 200 mm 26 kW (Tecnología-P2®)
Eléctrica
Accesorios para cortadoras murales
WSE811 MKII
WSE1621
WSE2226
DZ-S2
WS
WS
FZ-4S
Protector de disco
Patas y final de carrera
10
NOVEDADES DE PRODUCTO EN CORTE CON HILO 10
Corte con hilo
Novedades de producto
+
Cortadora de hilo universal
+
Guiado del hilo simplificado
+
Componentes ergonómicos y ligeros.
+
Peso reducido de los componentes.
WCU17
DWL-CF
+
Hilo vitrificado para hormigón
+
Rendimiento de corte muy rápido
+
Funcionamiento suave notable debido a la construcción
optimizada del cable y perla
11
80 kN Hidráulica
Conectores cardánicos y de reparción
Accesorios para corte con hilo
DWH-S: Certificado ATEX Para acero / metales no férricos Electrodepositado, también en bucle cerrado (SL) Ø 11 mm Para acero Electrodepositado, también en bucle cerrado (SL)
En bucle de color amarillo Ø 10,2 mm DWM / DWL Para hormigón Electrodepositado y sinterizado Ø 10,2 und 8,5 / 11 mm
Hilo de diamante
Hormigón
Acero
Almacenaje de hilo 17 m Eléctrica e hidráulica Almacenaje de hilo 15,5 m Eléctrica e hidráulica SB: Certificada ATEX Almacenaje de hilo 19 m Neumática Almacenaje de hilo 31,5 m NeumáticaCortadora de hilo circular, Ø 500 – 2500 mm Eléctrica e hidráulica
Cortadoras de hilo
CORTADORAS DE HILO 11 DWM / DWL Para hormigón Electrodepositado y sinterizado Ø 10 / 11 mmConectores
Prensa manual hidráulica
DWH -S/S-ATEX/SL
DW
DW
DWM-S/SL
12 CORTADORAS DE SUELO 12
Cortadoras de suelo
Hasta Ø 450 mm 8,2 kW Gasolina Hasta Ø 1 000 mm 36 kW Diesel Hasta Ø 800 mm 7,5 kW Eléctrica Hasta Ø 1 200 mm 55 kW Diesel Hasta Ø 600 mm 15 kW Gasolina Hasta Ø 1 200 mm 30 kW Eléctrica Hasta Ø 900 mm 22 kW DieselFSG513
FSG620
FSE811
FSD930
NUEVAFSD1049
FSE1240
FSD1274
3-VELOCIDADES
Hasta Ø 1 000 mm 22 kW EléctricaFSE1022
13
Discos de corte de suelo
Ø 300 – 800 mm
Para máquinas poco potentes FSL, FSM, FSH-C, FSX-C3
Ø 350 – 1 200 mm Tecnología TGD®
Hormigón curado
Asfalto
Ø 300 – 800 mm FSL-A, FSM-A, FSH-A
Ø 300 – 1 200 mm
FSL-G3/G4 | FSM-G3/G4/G5 Ø 300 – 600 mm
Para varios anchos de junta Cortador de bisel 45 ° Diámetro 280 mm, dos partes
Hormigón Fresco
CORTE DE SUELO 13
FS-C
FSC
FS-A
FSA
14
CORTE EN SECO 14
Hasta un 30 % más potencia
+
Capacidad y velocidad de corte mejoradas, así como
una muy larga duración
Surtido compacto
+
Surtido más esencial, con soluciones para cada
mate-rial de construcción
Innovador y fácil de usar
+
Adaptado a los requisitos actuales del mercado,
así como a las potentes máquinas de hoy en día
Nuevo aspecto
+
Segmentos de nuevo diseño y etiquetas y embalajes
más claros
Máxima seguridad de producto
+
Surtido completo certificado conforme a las directivas
de las normas EN13236 y OSA
Segmentos revisados
para resultados excellentes
La composición de los segmentos es diferente para cada línea de calidad.
Nuevo patrón de diamante aún más inteligente,
permite una mayor eficiencia
Aumento de rendimiento
debido a la nueva forma de segmento
Mayor refrigeración
debido a los nuevos cortes en forma de U
Superficie de segmento reducida, asegura una
mayor velocidad de corte
El NUEVO
Surtido de Corte en Seco
Para más información sobre nuestra nueva gama de discos
de corte en seco, por favor consulte el folleto específico.
15
Discos para corte en seco
Rectificador de
ladrillos
Fresadora para ladrillos huecos Ø 500 – 900 mm Tecnología TGD® DCCI Combi Ø 125
Special
CORTE EN SECO 15Platos
rectificado-res de diamante
PREMIUM: DGU / DGU Turbo STANDARD:
DGU una fila / doble fila, DGU Turbo, DGU-T Continuo, DGU-FC L-Segmento, DGAB, DGC, DGH
Ø 100 – 180 mm
DCU TGD® Ø 230 – 400 mm
DCU Ø 105 – 400 mm Ø 400 mm. para corte a ras También en DCE-SILENT en TGD® DCC Ø 115 – 400 mm También en FC & LL DCH Ø 115 – 125 mm DCH TGD® Ø 230 – 400 mm DCH TGD® Ø 400 mm.
para corte a ras También en FC
NUEVO NUEVO NUEVO NUEVO
NUEVO NUEVO NUEVO
PREMIUM: DCT, DCM BASIC: DCT Ø 100 – 350 mm Tejas Ø 230 mm Ø 115 – 125 mm
Universal
Baldosas y mármol
Universal
Piedra dura
Hormigón
Asfalto & Hormigón
DCA+C Ø 115 – 450 mm
DCCI COMBI
DGBM / H / X
Cut-All Ø 115 – 350 mm Para todos los materiales
16
NOVEDADES DE PRODUCTO EN CORTADORAS DE ARO Y MANUALES 16
Cortadoras de aro y manuales
Novedades de producto
HRE410
RSL-FC
+
motor P2® de 6.5 kW
+
Ergonomía inteligente: el mango se puede girar 90°
para cortes horizontales
+
Uso modular con el sistema de corte mural WSE1621
+
Para hormigón y hormigón armado
+
Uso universal y rendimiento de corte muy rápido
+
RSL sin cortes en U
+
Perfectamente adaptado para TYROLIT Hydrostress
cortadora circular HRE410
17
RSL & RSM Ø 366 – 506 mm
CORTADORAS DE ARO Y MANUALES 17
RSL-FC & RSL-C Ø 306 – 406 mm
Cortadoras manuales
Hasta Ø 405 mm
Profundidad de corte hasta 150 mm Función de corte a ras
HBE400
Hasta Ø 405 mm
Profundidad de corte hasta 300 mm Uso modular con el sistema de corte mural WSE1621
HRE410
HSL, HSM, HSX Ø 405 – 416 mm Tecnología TGD® HSL-FC Ø 350 mm Disco de precorteDiscos de corte de aro
HSX-FC Ø 416 mm Tecnología TGD®
RS
Discos de corte manual
HS
RSL
NUEVO NUEVOAGE230
AGE125
Hasta Ø 230 mm 2,1 kW Arranque suave Hasta Ø 125 mm 900 W Arranque suavea partir de verano 2021 a partir de verano 2021
18
TBS510
CORTADORA DE BANDA DE HORMIGÓN CELULAR PRODUCTO DESTACADO 18
Cortadora de banda para hormigón celular
Novedades de producto
+
Para el procesamiento de hormigón celular y para
diversos tipos de ladrillo
+
Cambio rápido y sin complicaciones de las bandas
de sierra
+
Parada automática de la sierra
+
Alta vida útil y tensor de banda de sierra automático
+
Bajo mantenimiento gracias al guiado directo de los
rodillos de la sierra de banda
19 CORTADORAS DE MESA 19
Cortadoras de mesa
Cortadora de baldosas Hasta Ø 250 mm Longitud de corte 1050 mm Cortadora de bloques Hasta Ø 700 mmAccesorio para cortes inclinados Cortadora de bloques
Hasta Ø 400 mm Cabezal de corte inclinable
Cortadora de bloques Hasta Ø 1 000 mm
Accesorio para cortes inclinados
TRE250
TBE400
TME700
TME1000
Discos para cortadoras de mesa
Universal Ø 250 – 1000 mm Baldosas Ø 180 – 350 mm Mármol Ø 250 – 350 mm Piedras duras Ø 300 - 350 mm
TSU/TSU-SILENT
TSH/TSH-SILENT
DCT
ES-T
TBS510
Cortadora
de banda
Altura de corte hasta 510 mm Cambio rápido de sierra de cinta
Premium grinding tools since 1919 www.tyrolit.com
TYROLIT ASSORTMENT FLOOR GRINDING
Machines for floor preparation
EN | 2021 20
Pulidoras de suelo
Ancho de fresado 250 mm 2,2 kW Cabezal único Ancho de fresado 450 mm 2,2 kW Cabezal triple Ancho de fresado 400 mm 4 kW Cabezal único Ancho de fresado 530 mm 4 kW Cabezal triple PULIDORAS DE SUELO 20FGE250
FGE400
FGE450
FGE530
Herramientas de pulido de suelo
Simple y doble segmentos
Para Schwamborn ETX1 y ETX2, HTC EZchange ™, Husqvarna REDI LOCK® S-LINE
Hormigón blando
Las representaciones de los segmentos son imágenes de muestra
M-LINE – Hormigón
moderadamente duro H-LINE Hormigón duro X-LINE – Hormigón extremadamente duro C-LINE Eliminación
Simple y doble segmentos
Para Schwamborn ETX1 y ETX2, HTC EZchange ™, Husqvarna REDI LOCK®
Simple y doble segmentos
Para Schwamborn ETX1 y ETX2, HTC EZchange ™, Husqvarna REDI LOCK®
Simple y doble segmentos
Para Schwamborn ETX1 y ETX2, HTC EZchange ™, Husqvarna REDI LOCK®
Simple y doble segmentos
Para Schwamborn ETX1 y ETX2, HTC EZchange ™, Husqvarna REDI LOCK®
Puede encontrar más información sobre
nuestra gama de pulido de suelo en los
folletos de gama específicos.
21OTROS
Prensas
Pinzas
Para espesores de muro 120 - 300 mm
Hasta 2000 bar Hasta 750 bar Fuerza de presión 108 / 260 t
3 / 2 pistones
CP-110 / BTH350
Filtros de reciclaje de lodos
Grupo hidráulico
AU
Grupos hidráulicos
Pinza BZ
25 kW 4 niveles Control remotoGrupo hidráulico
BW-2
25 kW 2 niveles 40 kW 4 niveles Control remotoPPH25
PPH25RR
PPH40RR
SPP1200
SPP600
SPP400
Capacidad 2,4 l Reciclaje de 400 - 600 l / h Solución móvil para pe-queñas obrasCapacidad 30 l Reciclaje de 2.000 l / h Alta capacidad de filtración para uso industrial y en obras a gran escala
Capacidad 6.4 l
Reciclaje de 400 - 600 l / h Uso móvil y estacionario
22
Fresado y ranurado
PC4504CE
BGX-C3 en TGD
®
+
Rendimiento de corte excepcional y consistente
+
Tiempo de vida muy largo.
+
Funcionamiento suave notable con tecnología TGD®
+
Diseño innovador de segmento de diamante
+
Cantos de corte limpios
+
Varias especificaciones para hormigones con
diferentes áridos
+
Fresadora para hormigón y asfalto
+
Potencia 426 kW / 575 HP
+
Velocidades del eje de discos: 1.315 RPM a 1.900 RPM
+
Hasta 250 discos de diamante
+
Para discos diámetro hasta 485 mm (18"), eje 203.2 mm
+
Anchura del eje de fresado: 127 cm (50 pulgadas)
+
9 m de longitud, 3 m de altura, 25.4 t de peso
+
Certificado CE
Encuentre más productos para fresado y ranurado en
www.tyrolit.com
PC4504CE Groover & Grinder
CG-1 Mini Groover & Grinder
CG-2E30 Walk Behind
Mini Groover & Grinder
PC1504 Pavement Grinder & Groover
PC6004EC Highway Grinder
Gama de maquinaria
23
FRESADO Y RANURADO 23
Su socio fiable
para soluciones personalizadas
Además del surtido estándar, TYROLIT también ofrece
maquinas, herramientas y apoyo para proyectos especiales
de construcción como el desmantelamiento controlado de
instalaciones en alta mar y plantas de energía nuclear, así
como la construcción y reconstrucción de túneles.
El servicio de proyectos especiales de TYROLIT, le
ofrece soluciones ingeniosas para aplicaciones en
proyectos pequeños o grandes y complejos, que
llevan a nuestros socios a sus objetivos de forma
rápida y eficiente. Además de una amplia gama de
productos, el equipo de proyectos especiales de
TYROLIT apoya a sus cliente con:
+
Estudios de viabilidad
+
Conceptos de planificación
+
Bocetos iniciales
+
Productos personalizados para
máquinaria y herramientas
+
Gestión de proyectos
+
Cursos de formació
Puede encontrar aún más información en nuestro
folleto de servicios de proyecto o en
www.tyrolit.com
24
