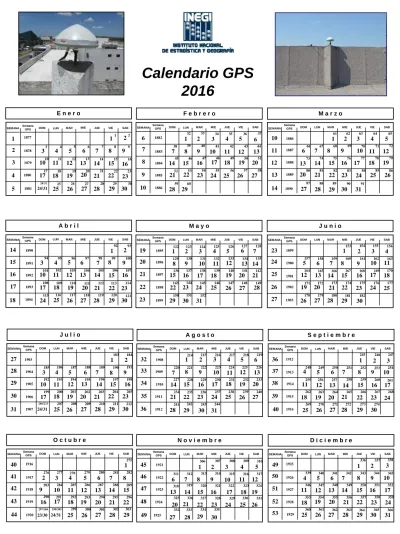

Calendario GPS E n e r o. F e b r e r o. M a r z o. A b r i l. M a y o. J u n i o. J u l i o. A g o s t o. S e p t i e m b r e.

(1)

1898 1893 17 113 114 152 151 148 110 109 108 107 106 105 14 147 E n e r o Semana GPS DOM

SEMANA LUN MAR MIE JUE VIE SAB

1 1877 1878 1879 1880 2 3 4 9 8 5 14 13 10 11 12 15 16 17 18 19 23 24/31 5 4 11 12 1 10 8 9 24/31 23 19 18 17 16 15 14 13

Calendario GPS

2016

F e b r e r o Semana GPS DOM

6 7 8 9 11 10 3 15 17 14 13 12 20 19 18 16 25 24 21 22 23 26 27 47 46 34 53 54 45 44 43 52 50 51 49 42 58 57 56 55 48 41 M a r z o Semana GPS DOM

1886 10 11 12 10 3 2 14 16 13 12 11 19 18 17 15 24 23 20 21 22 25 26 29 75 74 68 81 82 73 72 71 80 78 79 77 70 86 85 84 83 76 69 A b r i l Semana GPS DOM

14 1890 15 16 3 5 2 1 8 7 6 4 13 12 9 10 11 15 16 17 18 22 23 95 94 101 102 93 92 100 98 99 97 104 103 96 19 M a y o Semana GPS DOM

19 1895 20 21 13 12 11 17 19 16 15 14 22 21 20 18 26 23 24 25 29 30 31 139 138 132 145 146 137 136 135 144 142 143 141 134 140 133 J u n i o Semana GPS DOM

23 1899 24 25 26 27 3 2 1 7 9 6 5 4 12 11 10 8 17 16 13 14 15 18 19 22 160 159 153 166 167 158 157 156 165 163 175 164 162 155 174 171 170 169 168 161 154 176 23 24 J u l i o Semana GPS DOM

27 1903 28 29 30 1 5 7 4 3 2 10 9 8 6 15 14 11 12 13 16 17 18 19 23 24/31 188 187 194 195 186 185 184 193 191 192 190 183 206/213 205 201 200 199 198 197 196 189 22 A g o s t o Semana GPS DOM

32 1908 33 34 35 12 11 10 16 18 15 14 13 21 20 19 17 26 25 22 23 24 31 230 229 223 236 237 228 227 235 234 232 225 216 244 243 240 239 238 231 224 215 9 2 220 S e p t i e m b r e Semana GPS DOM

36 37 38 39 2 1 30 6 8 5 4 3 11 10 9 7 16 15 12 13 14 17 18 19 21 251 250 257 258 249 248 247 256 254 255 253 246 266 263 262 261 260 259 252 245 267 29 22 23 O c t u b r e Semana GPS DOM

40 1916 41 42 43 4 6 3 2 1 9 8 7 5 14 13 10 11 12 15 16 17 18 19 22 23/30 24/31 279 278 285 286 277 276 275 284 282 283 281 298/305 297/304 293 292 291 290 289 288 287 280 N o v i e m b r e Semana GPS DOM

45 1921 46 47 48 5 9 11 8 7 6 14 13 12 10 21 18 15 16 17 20 22 23 24 27 315 314 308 321 322 313 312 311 320 319 310 332 329 328 325 324 323 316 309 331 27 26 D i c i e m b r e Semana GPS DOM

49 1925 50 51 52 1 6 8 5 4 3 11 10 9 7 16 15 12 13 14 17 18 19 24 342 341 348 349 340 339 338 347 345 346 344 2 359 354 353 352 351 350 343 336 358 23 1883 1884 1885 1887 1888 1889 1891 1892 1896 1897 1900 1901 1902 1904 1905 1906 1909 1910 1911 1912 1913 1914 1915 1917 1918 1919 1922 1923 1924 1926 1927 1928 25 25 181 182 1214 25 330 22 26 26 6 1 2 37 32 33 1 66 67 177 25 178 8 2 307 3 4 337 24 26 25 26 6 7 24 25 26 25 26 1 115 116 117 219 221 222 268 269 270 299 300 306 317 318 360 361 207 208 6 7 8 9 10 127 128 129 130 131 226 233 1 2 33 4 2 66 7 7 2020 27 27 112 20 294 301 22 1894 111 21 25 27 118 18 20 202 203 27 210 209 30 264 355 362 25 13 14 89 49 327 26 1881 27 3 36 1882 150 28149 27 1899 21 21 2222 28 28 29 29 21 204 28 271 20 295 21 296 27 302 28 1920 1907 23 5 31 44 28 88 1890 21 173 20 265 27 1916 356 357 20 21 363 26 28 1929 40 27 87 1903 20172 27 179 28 241 1912 19 1925 30 30 7 8 9 4 5 35 36 38 39 40 61 62 63 64 65 4 5 6 7 8 9 28 119 28 180 29 211 29 242 272 28 303 29 326 333 28 53 29 364 10 1886 ₂₈ ₂₉ 59 60 30 90 31 91 29 30 120 121 1 2 3 4 5 122 123 124 125 126 29 30 30 212 4 5 217 218 273 274 29 30 334 335 30 31 365 366

(2)

COORDENADAS GEODÉSICAS DE LAS ESTACIONES DE LA RGNA ( ITRF2008, ÉPOCA 2010.0)

Calendario GPS 2016

Actualización: 05 de septiembre de 2016. La altura vertical de la antena está referida de la placa a la base de la antena.

Las coordenadas de las estaciones están referidas a la placa. Nombre

de la Estación

Latitud Norte Longitud Oeste Altura Geodésica (m) Altura vertical de la Antena (m) Receptor Antena según fabricante Antena según National Geodetic Survey

CHET 18 29 42.99641 88 17 57.20961 2.955 0.092 GR10 AR10 LEIAR10

COL2 19 14 39.99474 103 42 06.78208 528.784 0.107 GR10 AR10 LEIAR10

CULC 24 47 42.30742 107 24 45.34764 36.138 0.0845 GR10 AR10 LEIAR10

HER2 29 05 33.16844 110 58 01.97610 186.949 0.085 GR10 AR10 LEIAR10

ICAM 19 51 12.44688 90 31 38.90207 2.587 0.082 GR10 AR10 LEIAR10

ICEP 19 01 58.88475 98 11 15.35143 2150.327 0.113 GR10 AR10 LEIAR10

ICHI 28 38 50.05040 106 03 58.01000 1405.717 0.181 GR10 AR10 LEIAR10

ICHS 16 46 14.32120 93 11 35.30631 635.182 0.077 GR10 AR10 LEIAR10

IDGO 24 04 02.83116 104 36 25.48267 1863.116 0.096 GR10 AR10 LEIAR10

IIEG 20 41 04.21961 103 26 45.74239 1656.986 0.035 GSR2700

RSX GPS-702-GG NOV702GG_1.02 IMIE 31 51 42.69707 116 36 58.81264 -22.222 0.052 Net R9 Zephyr

Geodetic II TRM 55971.00 IMIP 31 44 41.75718 106 26 45.12587 1113.428 0.246 5700 Zephyr

Geodetic TRM 41249.00

INEG 21 51 22.15280 102 17 03.13231 1887.823 0.057 GR10 AR10 LEIAR10

IPAZ 24 08 42.97974 110 19 50.67946 -14.835 0.101 GR10 AR10 LEIAR10

ISLP 22 08 39.18986 101 00 55.81688 1910.286 0.138 GR10 AR10 LEIAR10

IZAC 22 46 41.31955 102 36 45.80515 2427.673 0.071 GR10 AR10 LEIAR10

MERI 20 58 48.16346 89 37 13.14324 7.863 0.080 GR10 AR10 LEIAR10

MEXI 32 37 58.77103 115 28 32.53523 -22.427 0.084 GR10 AR10 LEIAR10

MTY2 25 42 55.82372 100 18 46.46275 521.741 0.085 GR10 AR10 LEIAR10

OAX2 17 04 42.02383 96 43 00.26225 1607.262 0.126 GR10 AR10 LEIAR10

TAMP 22 16 41.95540 97 51 50.49882 21.050 0.101 GR10 AR10 LEIAR10

TOL2 19 17 35.64347 99 38 36.50048 2651.730 0.098 GR10 AR10 LEIAR10

UGTO 21 00 09.75456 101 16 17.99246 2062.282 0.066 GR10 AR10 LEIAR10

UQRO 20 35 28.09773 100 24 45.69377 1817.973 0.084 GR10 AR10 LEIAR10

USLP 22 08 39.23888 101 00 56.40743 1892.858 0.101 ZXII L1/L2

Geodetic ASH 700228 D

UVER 19 09 55.68003 96 06 51.67505 3.212 0.082 GR10 AR10 LEIAR10

(3)

CAMBIO DE EQUIPAMIENTO RECIENTE EN LA RGNA

En el mes de mayo del 2016, la RGNA cambió de equipos del sistema de posicionamiento global (GPS) a equipos de los sistemas satelitales de navegación global (GNSS), registrando las señales satelitales de las constelaciones rusa (Glonass) y europea (Galileo), adicionalmente a la señal GPS.

En el cuadro siguiente se especifican las fechas en que se verificó el cambio de equipo de los GNSS, para consideración de los usuarios de la Red.

Estación

Ubicación

Fecha del cambio

CHET Chetumal. Roo 12 / 05/ 2016

COL2 Colima, Col 12 / 05/ 2016

ICEP Puebla, Pue. 12 / 05/ 2016

TAMP Tampico, Tamps. 12 / 05/ 2016

CULC Culiacán, Sin. 16 / 05/ 2016

MERI Mérida, Yuc. 16 / 05/ 2016

IDGO Durango, Dgo. 17 / 05/ 2016

TOL2 Toluca, Edo. de México 17 / 05/ 2016

UVER Boca del Río, Veracruz 18 / 05/ 2016

INEG Aguascalientes, Ags. 20 / 05/ 2016

ICAM Campeche, Camp. 23/ 05/ 2016

IZAC Zacatecas, Zac. 23/ 05/ 2016

MEXI Mexicali, B. C. 23 / 05/ 2016

UGTO Guanajuato, Gto. 23 / 05/ 2016

VIL2 Villahermosa, Tab. 23 / 05/ 2016

MTY2 Monterrey, N. L. 24 / 05/ 2016

IPAZ La Paz, B. C. Sur. 25 / 05/ 2016

UQRO Querétaro, Qro. 30 / 05/ 2016

HER2 Hermosillo, Son. 30 / 05/ 2016

OAX2 Oaxaca, Oax. 30 / 05/ 2016

NUEVAS ESTACIONES EN LA RGNA

Se incorporan a la RGNA tres nuevas estaciones con equipo GNSS:

Estación

Ubicación

Fecha de inicio

ICHI Chihuahua, Chih. 08 / 05/ 2016

ICHS Tuxtla Gutiérrez, Chis. 08 / 05/ 2016

(4)

Nota:

La nueva estación en San Luis Potosí que opera con equipo GNSS, denominada ISLP, sustituye a la estación GPS que operó en esa ciudad como USLP hasta el día 9 de septiembre de 2016.

Las coordenadas de ISLP se encuentran en la Tabla de Coordenadas Geodésicas de las estaciones de la RGNA (ITRF2008, época 2010.0) del presente documento.

ESTACIONES COOPERATIVAS EN LA RGNA

A la fecha, existen tres estaciones cooperativas incorporadas a la RGNA, cuyas fechas de inicio y capacidades de registro satelital a la fecha se describen a continuación:

Estación

cooperativa

Ubicación

Fecha de

inicio

Señales

IMIP Ciudad Juárez,

Chih. 18/08/2009 GPS

IMIE Ensenada, B. C. 01/12/2011 GPS

IIEG Zapopan, Jal. 1 GPS + GLONASS

Las estaciones cooperativas IMIP e IMIE pertenecen al Instituto Municipal de Investigación y Planeación de Ciudad Juárez, Chihuahua, y al Instituto Municipal de Investigación y Planeación de Ensenada, B.C., respectivamente.

La estación cooperativa IIEG pertenece al Instituto de Información Estadística y Geográfica del Estado de Jalisco, anteriormente la estación funcionó con el identificador IITJ con otra marca y modelo de equipo. El vértice es el mismo, por lo que las coordenadas ITRF2008, época 2010.0 no se modificaron. Se incorpora a la RGNA recientemente vía convenio.

Las coordenadas de las tres estaciones cooperativas e información adicional se encuentran en la Tabla de Coordenadas Geodésicas de las estaciones de la RGNA (ITRF2008, época 2010.0) del presente documento. 1_{En el caso de la estación IIEG, la disponibilidad y descarga de datos Rinex se consulta y realiza en el sitio:}

(5)

IMPORTANCIA DE LA IDENTIFICACIÓN DEL TIPO DE ANTENAS DE LAS ESTACIONES DE

LA RGNA Y SU ALTURA VERTICAL

Es importante que durante el procesamiento geodésico con estaciones de la RGNA se identifique correctamente el tipo de antena, así como su valor de altura vertical (de la placa a la base de la antena).

Los programas de procesamiento recientes cuentan en su configuración con los tipos de antenas de las estaciones de la RGNA, con estos modelos aplican un offset para cada observable y determinan la altura hasta el centro de fase, a partir del valor de altura a la base de la antena registrado en los archivos Rinex.

Si se desea obtener exactitud centimétrica en sus resultados, se recomienda al usuario contar con software reciente con los modelos de antena actuales; en el caso de la mayoría de las estaciones de la RGNA la antena es LEIAR10.

Obsérvese en el siguiente gráfico de la antena GNSS de la RGNA, la sección sobre el tornillo que va desde la PLACA hasta la BASE DE LA ANTENA. Al medirla, se obtiene el valor de altura vertical a la base:

(6)

RECOMENDACIONES DE USO DE LA COORDENADA DE LA ESTACIÓN MEXI EN

ITRF2008, ÉPOCA 2010.0

Aunque en general las coordenadas de la RGNA publicadas en ITRF2008, época 2010.0 permiten obtener altas precisiones en aquellos proyectos o levantamientos que lo requieran, es importante advertir que en el caso de ligue a dos o más estaciones que incluyan la estación MEXI, no será posible conseguir altas precisiones con el procesamiento habitual, debido a que el vértice sufrió un desplazamiento de aproximadamente dos decímetros después del sismo de 7.2 grados Richter ocurrido el día 4 de abril de 2010 en la ciudad de Mexicali.

En otras palabras, los levantamientos que se hayan realizado posteriormente a la fecha del sismo y ligados a MEXI tendrán precisiones de orden métrico o submétrico, lo que puede ser aceptable si este error en las coordenadas es admisible para el proyecto del usuario.

Sin embargo, si el proyecto requiere alta precisión (del orden de algunos centímetros), como en el caso de redes o subredes geodésicas, y la liga a un mínimo de dos estaciones incluye MEXI, lo recomendable es aplicar el “Procesamiento de datos GPS considerando deformaciones en el tiempo”, el cual puede consultarse en:

http://www.inegi.org.mx/geo/contenidos/geodesia/default.aspx

Emplear la coordenada ITRF2008, época 2010.0 de MEXI tendrá entonces diferentes efectos en los resultados dependiendo de la fecha de los datos crudos (antes o después del sismo), del método de procesamiento empleado (considerando o no deformaciones del marco geodésico en el tiempo) y del área donde se ubique el proyecto.

(7)

Gráfico basado enhttp://www.ngs.noaa.gov/ANTCAL/LoadImage.xhtml?name=LEIAR10+NONE.gif

GRÁFICOS DE LAS ANTENAS UTILIZADAS EN LAS ESTACIONES DE LA RGNA

(8)

Gráfico modificado basado en:

http://www.ngs.noaa.gov/ANTCAL/LoadImage.xhtml?name=TRM41249.00+NONE.gif

Obsérvese el valor 0.0532 m. de la antena TRM41249.00; este valor corresponde a la altura vertical de la BASE DE LA ANTENA al CENTRO DE FASE NOMINAL y fue obtenido del modelo de centro de fase para este modelo de antena publicado en las páginas del National Geodetic Survey.

ANTENA ZEPHYR GEODETIC

(9)

ANTENA ZEPHYR GEODETIC II

http://www.ngs.noaa.gov/ANTCAL/LoadImage.xhtml?name=TRM55971.00+NONE.gif

Obsérvese el valor 0.0850 m. de la antena TRM55971.00; este valor corresponde a la altura vertical de la BASE DE LA ANTENA al CENTRO DE FASE NOMINAL y fue obtenido del modelo de centro de fase para este modelo de antena publicado en las páginas del National Geodetic Survey.

(10)

ANTENA L1/L2 GEODETIC

http://www.ngs.noaa.gov/ANTCAL/LoadImage.xhtml?name=ASH700228D+NONE.gif

Obsérvese el valor 0.094 m. de la antena ASH700228D; este valor corresponde a la altura vertical de la BASE DE LA ANTENA al CENTRO DE FASE NOMINAL y fue obtenido del modelo de centro de fase para este modelo de antena publicado en las páginas del National Geodetic Survey.

(11)

Gráfico basado enhttp://www.ngs.noaa.gov/ANTCAL/LoadImage.xhtml?name=NOV702GG_1.02+NONE.gif
