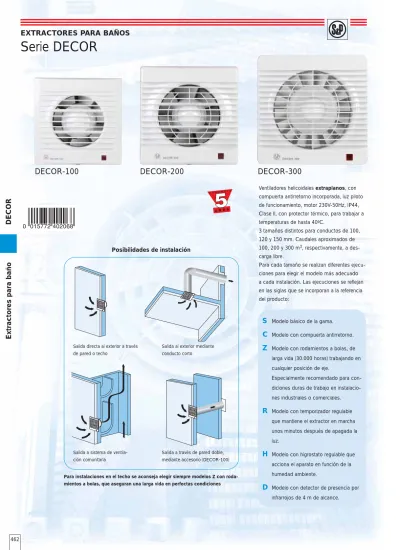

Extractor
es para baño
DECOR
Ventiladores helicoidales
extraplanos
, con
compuerta antirretorno incorporada, luz piloto
de funcionamiento, motor 230V-50Hz, IP44,
Clase II, con protector térmico, para trabajar a
temperaturas de hasta 40ºC.
3 tamaños distintos para conductos de 100,
120 y 150 mm. Caudales aproximados de
100, 200 y 300 m
3, respectivamente, a
des-carga libre.
Para cada tamaño se realizan diferentes
ejecu-ciones para elegir el modelo más adecuado
a cada instalación. Las ejecuciones se reflejan
en las siglas que se incorporan a la referencia
del producto:
S
Modelo básico de la gama.
C
Modelo con compuerta antirretorno.
Z
Modelo con rodamientos a bolas, de
larga vida (30.000 horas) trabajando en
cualquier posición de eje.
Especialmente recomendado para
con-diciones duras de trabajo en
instalacio-nes industriales o comerciales.
R
Modelo con temporizador regulable
que mantiene el extractor en marcha
unos minutos después de apagada la
luz.
H
Modelo con higrostato regulable que
acciona el aparato en función de la
humedad ambiente.
D
Modelo con detector de presencia por
infrarrojos de 4 m de alcance.
Posibilidades de instalación
Para instalaciones en el techo se aconseja elegir siempre modelos Z con roda-mientos a bolas, que aseguran una larga vida en perfectas condiciones
Salida directa al exterior a través de pared o techo
Salida al exterior mediante conducto corto
Salida a sistema de ventila-ción comunitaria
Salida a través de pared doble, mediante accesorio (DECOR-100)
Ventiladores helicoidales
extraplanos
, con
caudal aproximado de 100 m
3/h, compuerta
antirretorno incorporada, luz piloto de
funcio-namiento, motor 230V-50Hz, IP44, Clase II,
con protector térmico, para trabajar a
tempera-turas de hasta 40ºC.
DECOR-100
Compuerta
antirretorno
Evita la entrada de aire del exte-rior y las fugas de calefacción cuando el extractor no está en funcionamiento. Se abre por la presión del aire
463
463
40 30 20 10 0 P Pa mmcda m3/h m3/s Q 0 20 40 60 80 100 0.000 0.005 0.010 0,015 0,020 0,025 4 3 2 1 0Curva característica
Dimensiones (mm)
DECOR-100
Características técnicas
"Modelo
Velocidad
Potencia
Tensión Caudal en
Nivel
Peso
Aislamiento/
absorbida
(V)
descarga
presión
Protección
descarga
50 Hz
libre
sonora
(r.p.m.)
libre (W)
(m
3/h)
(dB(A))
(kg)
DECOR-100 2500 13 230 95 40 0,44 IP44Prestaciones-Modelos
C CZ CR CRZ CRZ CH CHZ CD CDZ 12V C NIGHT VISUAL Luz piloto•
•
•
•
•
•
•
•
•
•
Compuerta antirretorno•
•
•
•
•
•
•
•
•
•
Temporizador regulable•
•
•
•
•
•
•
*
Higrostato regulable•
•
Detector de presencia•
•
Rodamientos a bolas•
•
•
•
•
Accesorios
GSA-100
Tubo flexible
de aluminio
GRA-70
Reja de
aluminio
PER-100W
Persiana de
sobrepresión
GR-100
Reja de
plástico
Persiana
fija y tubo
telescópi-co (200 a
420 m)
Extractor
es para baño
DECOR
*
Utilizando el transformador CT-12/14RExtractor
es para baño
DECOR
DECOR-100 12V: debe trabajar conec-tado a un transformador CT-12/14 que proporciona corriente a 12V. Si se desea temporizar el apagado del aparato, se utilizará el transformador CT-12/14 Rque permite elegir una regu-lación entre 1 y 30 min.
Están provistos de un detector de presencia.
El aparato se pone en funcionamiento de manera automática cuan-do detecta movimiento hasta una distancia máxima de 4 metros. Dispone también de temporizador regulable entre 1 y 30 minutos,
periodo durante el cual el aparato seguirá funcionando trás la detección del movimiento.
Incorpora un dispositivo (tecla ) que, al activarlo, hace que durante la noche (8 horas) el extractor no se active si la permanencia en el baño es inferior a 50 segundos. Si es mayor a este tiempo, se acti-vará el extractor pero se parará al apagar la luz sin tener en cuenta el
temporizador. Al activar la tecla , ésta se ilumina. Esta función
per-manece activada hasta una nueva pulsación, repitiendo los ciclos diarios de funcionamiento normal durante el día y en Función Noche durante las 8 horas de la noche.
Especialmente indicado en aque-llos lugares en los que el más ligero ruido puede ser molesto: hoteles, hospitales, etc.
El grado de humedad ambiente lo podemos regular mediante un pulsador externo a 60, 70, 80 ó 90%. La selección efectuada se reflejará en el display luminoso del aparato.
Una vez seleccionado el grado de humedad deseado, el aparato se pondrá automáticamente en marcha cuando en la estancia se
supere ese valor y se detendrá una vez se recupere el grado seleccionado.
Incorpora también temporizador regulable entre 1 y 30 min. Seguridad), 12V, Clase III, IP57. Especialmente diseñado para trabajar dentro de la zona de seguridad al fun-cionar a una tensión de 12V.
DECOR-100 12V
DECOR-100 CD
DECOR-100 CDZ
DECOR-100 CRZ
NIGHT
DECOR-100 CHZ
VISUAL
465
Ventiladores helicoidales
extraplanos
, con
caudal aproximado de 200 m
3/h, compuerta
antirretorno incorporada, luz piloto de
funcio-namiento, motor 230V-50Hz, IP44, Clase II,
con protector térmico incorporado.
DECOR-200
Compuerta
antirretorno
Evita la entrada de aire del exte-rior y las fugas de calefacción cuando el extractor no está en funcionamiento. Se abre por la presión del aire
Extractores adecuados para instalar en baños de entre 8 y 15 m2 40 30 20 10 0 P Pa mmcda m3/h m3/s Q 0 40 80 120 160 200 0.00 0.01 0.02 0,03 0,04 0,05 4 3 2 1 0
Curva característica
Dimensiones (mm)
DECOR-200
Características técnicas
"Modelo
Velocidad
Potencia
Tensión Caudal en
Nivel
Peso
Aislamiento/
absorbida
(V)
descarga
presión
Protección
descarga
50 Hz
libre
sonora
(r.p.m.)
libre (W)
(m
3/h)
(dB(A))
(kg)
DECOR-200 2500 20 230 185 45,5 0,8 IP44Prestaciones-Modelos
C CZ CR CRZ CH Luz piloto•
•
•
•
•
Compuerta antirretorno•
•
•
•
•
Temporizador regulable•
•
•
Higrostato regulable•
Rodamientos a bolas•
•
Accesorios
GSA-125
Tubo flexible
de aluminio
GRA-100
GRI-125
Rejas de aluminio
PER-125W
Persiana de
sobrepresión
Extractor
es para baño
DECOR
Extractor
es para baño
DECOR
con protector térmico incorporado.
Compuerta
antirretorno
Evita la entrada de aire del exte-rior y las fugas de calefacción cuando el extractor no está en funcionamiento. Se abre por la presión del aire
Extractores adecuados para instalar en estancias de entre 15 y 25 m2 P Pa mmcda m3/h m3/s Q 0 60 120 180 240 300 0,08 0,06 0,04 0,02 0,00 0 7 6 5 4 3 2 1 10 0 20 30 40 50 60 70
