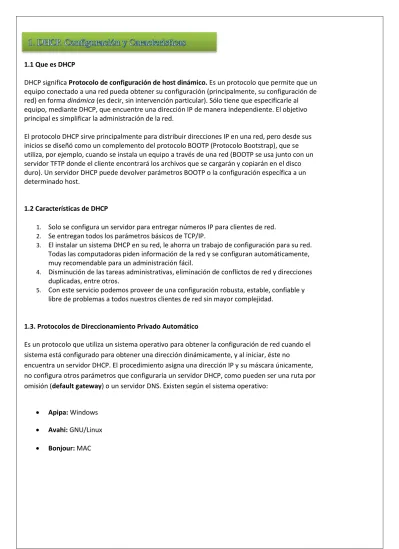

1.1 Que es DHCP
DHCP significa Protocolo de configuración de host dinámico. Es un protocolo que permite que un equipo conectado a una red pueda obtener su configuración (principalmente, su configuración de red) en forma dinámica (es decir, sin intervención particular). Sólo tiene que especificarle al equipo, mediante DHCP, que encuentre una dirección IP de manera independiente. El objetivo principal es simplificar la administración de la red.
El protocolo DHCP sirve principalmente para distribuir direcciones IP en una red, pero desde sus inicios se diseñó como un complemento del protocolo BOOTP (Protocolo Bootstrap), que se utiliza, por ejemplo, cuando se instala un equipo a través de una red (BOOTP se usa junto con un servidor TFTP donde el cliente encontrará los archivos que se cargarán y copiarán en el disco duro). Un servidor DHCP puede devolver parámetros BOOTP o la configuración específica a un determinado host.
1.2 Características de DHCP
1. Solo se configura un servidor para entregar números IP para clientes de red. 2. Se entregan todos los parámetros básicos de TCP/IP.
3. El instalar un sistema DHCP en su red, le ahorra un trabajo de configuración para su red. Todas las computadoras piden información de la red y se configuran automáticamente, muy recomendable para un administración fácil.
4. Disminución de las tareas administrativas, eliminación de conflictos de red y direcciones duplicadas, entre otros.
5. Con este servicio podemos proveer de una configuración robusta, estable, confiable y libre de problemas a todos nuestros clientes de red sin mayor complejidad.
1.3. Protocolos de Direccionamiento Privado Automático
Es un protocolo que utiliza un sistema operativo para obtener la configuración de red cuando el sistema está configurado para obtener una dirección dinámicamente, y al iniciar, éste no
encuentra un servidor DHCP. El procedimiento asigna una dirección IP y su máscara únicamente, no configura otros parámetros que configuraría un servidor DHCP, como pueden ser una ruta por omisión (default gateway) o un servidor DNS. Existen según el sistema operativo:
Apipa: Windows Avahi: GNU/Linux Bonjour: MAC
2.1 Componentes
DHCP consta de dos componentes:
Un protocolo que entrega parámetros de configuración específicos de un host de un servidor DHCP al host.
Un mecanismo para reservar direcciones de red para los hosts.
IP requiere la configuración de muchos parámetros dentro del software de
implementación del protocolo. Debido a que IP utilizar en muchas clases distintas de hardware de red, no se puede suponer o adivinar que los valores de esos parámetros tienen valores correctos por defecto. El uso de un sistema de asignación de
direcciones distribuidas basado en un mecanismo de consulta/defensa, para descubrir direcciones de red que ya están en uso, no garantiza direcciones de red unívocas porque puede que los host no sean siempre capaces de defender sus direcciones de red.
3.1 Introducción
Sin DHCP, cada dirección IP debe configurarse manualmente en cada dispositivo y, si el dispositivo se mueve a otra subred, se debe configurar otra dirección IP diferente. El DHCP le permite al administrador supervisar y distribuir de forma centralizada las direcciones IP necesarias y, automáticamente, asignar y enviar una nueva IP si fuera el caso en el dispositivo es conectado en un lugar diferente de la red. El protocolo DHCP incluye tres métodos de asignación de direcciones IP:
3.2 Métodos de Asignación
Existen tres métodos de asignación en el protocolo DHCP:
Asignación manual: La asignación utiliza una tabla con direcciones MAC (acrónimo
de Media Access Control Address, que se traduce como dirección de Control de Acceso al Medio). Sólo los anfitriones con una dirección MAC definida en dicha tabla recibirá el IP asignada en la misma tabla. Esto se hace a través del parámetro hardware Ethernet combinado con deny unknown-clients.
Asignación automática: Una dirección de IP disponible dentro de un rango determinado se asigna permanentemente al anfitrión que la requiera.
Asignación dinámica: Se determina arbitrariamente un rango de direcciones IP, y cada anfitrión conectado a la red está configurada para solicitar su dirección IP al servidor cuando se inicia el dispositivo de
red, utilizando un intervalo de tiempo controlable (parámetros default-lease-time, y max-lease-time), de modo que la asignación de direcciones IP es de manera temporal, y éstas se reutilizan de forma dinámica.
4.1 Protocolo DHCP
DHCP significa Protocolo de configuración de host dinámico. Es un protocolo que permite que un equipo conectado a una red pueda obtener su configuración (principalmente, su
configuración de red) en forma dinámica (es decir, sin
intervención particular). Sólo tiene que especificarle al equipo, mediante DHCP, que encuentre una dirección IP de manera independiente. El objetivo principal es simplificar la
administración de la red.
El protocolo DHCP sirve principalmente para distribuir
direcciones IP en una red, pero desde sus inicios se diseñó como un complemento del protocolo BOOTP (Protocolo Bootstrap), que se utiliza, por ejemplo, cuando se instala un equipo a través de una red (BOOTP se usa junto con un servidor TFTP donde el cliente encontrará los archivos que se cargarán y copiarán en el disco duro). Un servidor DHCP puede devolver parámetros BOOTP o la configuración específica a un determinado host.
5.1 Funcionamiento de DHCP
Primero, se necesita un servidor DHCP que distribuya las direcciones IP. Este equipo será la base para todas las solicitudes DHCP por lo cual debe tener una dirección IP fija. Por lo tanto, en una red puede tener sólo un equipo con una dirección IP fija: el servidor DHCP.
El sistema básico de comunicación es BOOTP (con la trama UDP). Cuando un equipo se inicia no tiene información sobre su configuración de red y no hay nada especial que el usuario deba hacer para obtener una dirección IP. Para esto, la técnica que se usa es la transmisión: para encontrar y comunicarse con un servidor DHCP, el equipo
simplemente enviará un paquete especial de transmisión (transmisión en 255.255.255.255 con información adicional como el tipo de solicitud, los puertos de conexión, etc.) a través de la red local. Cuando el DHCP recibe el paquete de transmisión, contestará con otro paquete de transmisión (no olvide que el cliente no tiene una dirección IP y, por lo tanto, no es posible conectar directamente con él) que contiene toda la información solicitada por el cliente. Se podría suponer que un único paquete es suficiente para que el protocolo funcione.
5.2 Tipos de Mensajes
En realidad, hay varios tipos de paquetes DHCP que pueden emitirse tanto desde el cliente hacia el servidor o servidores, como desde los servidores hacia un cliente:
DHCPDISCOVER: El cliente envía un mensaje de difusión para localizar a los servidores DHCP activos.
DHCPOFFER: El servidor responde al cliente con una oferta de parámetros de configuración conforme a la situación del cliente.
DHCPREQUEST: Respuesta del cliente solicitando los parámetros ofertados, en caso de que el mensaje del servidor haya sido aceptado, rechazando la oferta, si el mensaje del servidor ha sido desestimado o confirmando la solicitud de una dirección IP obtenida anteriormente.
DHCPACK: Mensaje de confirmación y cierre desde el servidor hacia el cliente indicando los parámetros definitivos. DHCPNACK: Mensaje que informa desde el servidor al cliente de que la dirección IP que solicita no es válida para la subred en la que se encuentra o la dirección IP ya no la puede asignar porque está asignada a otro equipo.
DHCPDECLINE: El cliente informa al servidor de que la dirección está en uso, normalmente porque otro usuario ha asignado esa dirección manualmente.
DHCPRELEASE: El cliente informa al servidor de que ha finalizado el uso de la dirección IP.
DHCPINFORM: El cliente consulta al servidor la configuración local. El cliente ya está configurado cuando envía este mensaje.
El primer paquete emitido por el cliente es un paquete del tipo DHCPDISCOVER. El servidor responde con un paquete DHCPOFFER, fundamentalmente para enviarle una dirección IP al cliente. El cliente establece su configuración y luego realiza un DHCPREQUEST para validar su dirección IP (una solicitud de transmisión ya que DHCPOFFER no contiene la dirección IP) El servidor simplemente responde con un DHCPACK con la dirección IP para confirmar la asignación. Normalmente, esto es suficiente para que el cliente obtenga una configuración de red efectiva, pero puede tardar más o menos en función de que el cliente acepte o no la dirección IP.
6.1 Parámetros
Los Parámetros DHCP son aquellos datos de configuración DHCP que asigna un servidor DHCP a un cliente DHCP en un entorno de red TCP/IP.
Estos parámetros son variables y su asignación a un host determinado es consecuencia de un proceso de asignación que comienza con la petición DHCP Discovery por parte de un cliente a un servidor y finaliza con el mensaje DHCP Acknowledge por parte del servidor al cliente. Todos estos parámetros y solicitudes son establecidos mediante el envío y recepción por parte del cliente y el servidor de mensajes DHCP en Paquetes de red.
6.2 Tipos de Parámetros
Dirección del servidor DNS Nombre DNS
Puerta de enlace de la dirección IP
Dirección de Publicación Masiva (broadcast address) Máscara de subred
Tiempo máximo de espera del ARP (Protocolo de Resolución de Direcciones) MTU (Unidad de Transferencia Máxima) para la interfaz
Servidores NIS (Servicio de Información de Red) Dominios NIS
Servidores NTP (Protocolo de Tiempo de Red) Servidor SMTP
Servidor TFTP
7.1 Introducción
El DHCP Relay Agent es una computadora o router configurado para escuchar broadcast DHCP/BOOTP de clientes DHCP y reenviar esos mensajes a los DCHP Servers en diferentes subnets. DHCP/BOOTP Relay Agents es parte de los estándares DHCP y BOOTP, y funciona según los documentos estándar Request for Comments (RFCs) que describen el diseño del protocolo y el comportamiento relacionado.
Los clientes DHCP utilizan broadcasts para obtener el lease del DHCP Server. Los Routers normalmente no pasan broadcasts excepto que estén configurados específicamente para dejarlos pasar. Por lo tanto, sin configuración adicional, los DHCP Servers solo proveen direcciones IP a clientes en su subset local.
Esto se puede hacer de dos maneras: configurando los routers que conectan las subnets para dejar pasar DHCP broadcasts, o configurando DCHP Relay Agents. Windows Server 2003 soporta el servicio Routing and Remote Access configurado para funcionar como DHCP Relay Agent.
El DHCP Relay Agent soporta el proceso Lease Generation entre el cliente DHCP y el DHCP Server, cuando se separan por un router. Esto habilita al cliente DHCP para recibir una dirección IP del DHCP Server.
7.2 Funcionamiento DHCP Relay
1. El cliente DHCP envía un paquete broadcast DHCPDISCOVER.
2. El DHCP Agente Relay, desde la subnet del cliente, reenvía el mensaje DHCPDISCOVER al DHCP Server usando unicast.
3. El DHCP Server usa unicast para enviar el mensaje DHCPOFFER al DHCP Agent Relay.
4. El DHCP Agente Relay envía un paquete broadcast DHCPOFFER al cliente DHCP en su subnet. 5. El cliente DHCP envía un paquete broadcast DHCPREQUEST.
6. El DHCP Agente Relay, desde la subnet del cliente, reenvía el mensaje DHCPREQUEST al DHCP Server, usando unicast.
7. El DHCP Server usa unicast para enviar el mensaje DHCPACK al DHCP Agente Relay. 8. El DHCP Agente Relay envía un paquete broadcast DHCPACK al cliente DHCP en su subnet.
8.1 Introducción
DHCP Failover Protocol es un protocolo diseñado para permitir que una copia de seguridad del servidor DHCP pueda hacerse cargo del servidor principal, si el servidor principal está fuera de la red por cualquier razón. Puede utilizar la conmutación por error de DHCP para configurar dos servidores DHCP para funcionar como un par redundante.
8.2 Tipos de conmutación por error
Hay tres escenarios de conmutación por error de base:
Conmutación por error simple-Un servidor que actúa como principal y su socio que actúa como copia de seguridad.
Conmutación por error de back office de red que el servidor de copia de seguridad misma.
Dos fallos simétricos-servidores que actúan como principal y de reserva para sí.
8.2.1 Conmutación por error simple
Conmutación por error simple consiste en un servidor principal y un par de copia de seguridad de servidor único.
Las ventajas de la conmutación por error simple en los otros escenarios son los siguientes:
Es el más fácil de manejar como la red de los cambios. Es totalmente compatible con la interfaz de usuario Web
para que los cambios en la configuración del servidor principal se propagan automáticamente al servidor de copia de seguridad.
Proporciona los mayores beneficios de rendimiento. Sólo es necesario establecer las propiedades de
conmutación por error a nivel de servidor y no preocuparse de los ámbitos.
8.2.2 Conmutación por error de Back Office
Volver conmutación por error de la oficina consiste en dos (o más) servidores principales que comparten el mismo servidor de respaldo. En el ejemplo, los servidores principales A y B tienen diferentes alcances, y C del servidor de copia de seguridad debe incluir todos estos ámbitos. Este escenario es apropiado para ámbitos en el mismo segmento de LAN, que requieren los mismos servidores principales y de reserva, pero con el conjunto de los ámbitos en los diferentes segmentos de la LAN.
Una ventaja de la conmutación por error de back office en los otros escenarios es que se reduce el número de servidores gestionados. Sin embargo, la conmutación por error simple sigue siendo recomendable, ya que en la conmutación por error de administración:
• El servidor de copia de seguridad debe ser de un tamaño para manejar la suma de las configuraciones.
• Cambios en cualquiera de los servidores principales se deben duplicar en el servidor de copia de seguridad. • La mayor complejidad de la gestión de la configuración
puede reducir sustancialmente la disponibilidad real de la configuración.
8.2.4 Conmutación por error simétrico
Conmutación por error simétrico consiste en servidores que actúan como copias de seguridad de unos a otros. Este escenario es muy complicado en el que no puede haber una variación en valores de atributos alcance entre los servidores, o la relación no funcionará correctamente.
La desventaja de conmutación por error simétrico en los otros escenarios es que, al tiempo que reduce el número de servidores, hay poco o ningún beneficio de rendimiento. Un servidor de copia de seguridad opera en un 40% del servidor principal para mantener su base de datos de arrendamiento sincronizados. Si los servidores de uno al otro, una parte de su capacidad de procesamiento va a esta tarea, con menos capacidad disponible para los clientes de servicio. Por otra parte, debido a que cada ámbito debe ser configurado individualmente, es más propensa a errores de configuración.
8.3 Configuración de conmutación por error para servidores DHCP y Alcances Puede utilizar la Red de Registro interfaz de usuario web o la CLI para configurar DHCP pares de conmutación por error. Los tipos de opciones de configuración con el apoyo de la gestión de los pares conmutación por error del servidor son:
• Propiedades de la política y las opciones de DHCP, incluyendo opciones específicas del proveedor
• Propiedades del servidor DHCP • Propiedades del ámbito y los rangos • Reservas
• Clientes y el cliente las clases-• Etiquetas alcance de selección • Extensiones
9.1 DHCP es un protocolo no autenticado
Cuando un usuario se conecta a una red no necesita proporcionar credenciales para obtener una concesión. Por tanto, es posible que un usuario no autenticado obtenga una concesión para cualquier cliente DHCP siempre que haya un servidor DHCP disponible para proporcionarla. Así, el usuario no autenticado podrá disponer de todos los valores de opción que el servidor DHCP proporcione con la concesión, como la dirección IP del servidor WINS o del servidor DNS. Si el cliente DHCP se identifica como miembro de una clase de usuario o de una clase de proveedor también dispondrá de las opciones asociadas a dicha clase. Esto permite que usuarios malintencionados que tengan acceso físico a una red habilitada para DHCP puedan realizar un ataque de denegación de servicio en los servidores DHCP si solicitan muchas concesiones al servidor, lo que reduciría el número de concesiones disponibles para otros clientes DHCP.
9.2 Recomendaciones:
Asegúrese de que las personas no autorizadas no puedan obtener acceso físico o inalámbrico a la red. Habilite el registro de auditoría en todos los servidores DHCP de la red. Compruebe periódicamente los
archivos de registro de auditoría y supervíselos si el servidor DHCP recibe de los clientes un número de solicitudes de concesión inusualmente alto. En los archivos de registro de auditoría encontrará la información necesaria para localizar el origen de cualquier ataque realizado contra el servidor DHCP. La ubicación predeterminada de los registros de auditoría de es %windir%\System32\Dhcp. Para obtener más información, vea Para habilitar el registro del servidor DHCP, Registro de auditoría y Analizar archivos de registro de servidor. En el registro de sucesos del sistema también puede buscar información que explique el estado del servicio Servidor DHCP.
Si los clientes que ejecutan Microsoft® Windows® XP utilizan conmutadores de red de área local (LAN) habilitados para 802.1X o puntos de acceso inalámbrico la autenticación se produce antes de que el servidor DHCP asigne una concesión, por lo que aumenta la seguridad de DHCP.
El servidor DHCP permite realizar ataques por denegación de servicio contra el servidor DNS. Cuando el servidor DHCP está configurado para actuar como servidor proxy DNS para los clientes DHCP y para realizar actualizaciones dinámicas de DNS existe la posibilidad de que un usuario malintencionado realice un ataque por denegación de servicio contra el servidor DHCP y el servidor DNS simultáneamente, inundando el servidor DHCP con solicitudes de concesiones. Recomendaciones:
Asegúrese de que las personas no autorizadas no puedan obtener acceso físico o inalámbrico a la red. Utilice los registros de auditoría de DHCP, que se encuentran de manera predeterminada en
%windir%\System32\Dhcp, para supervisar las actualizaciones dinámicas de DNS realizadas por el servidor DHCP. Para la actualización dinámica del DNS se utilizan los siguientes Id. de suceso.
La dirección IP del cliente DHCP se incluye en el registro de auditoría de DHCP, lo que permite descubrir el origen del ataque por denegación de servicio.
10.1 Introducción
BOOTP (Boot strap Protocol) es un protocolo de red UDP utilizado por los clientes de red para obtener su dirección IP automáticamente. Normalmente se realiza en el proceso de arranque de los ordenadores o del sistema operativo. Originalmente está definido en el RFC 951.
10.2 Características de BOOTP
Este protocolo permite a los ordenadores sin disco obtener una dirección IP antes de cargar un sistema operativo avanzado. Históricamente ha sido utilizado por las estaciones de trabajo sin disco basadas en UNIX (las cuales también obtenían la localización de su imagen de arranque mediante este protocolo) y también por empresas para introducir una instalación preconfigurada de Windows en PC recién comprados (típicamente en un entorno de red Windows NT).
Originalmente requería el uso de un disquete de arranque para establecer las conexiones de red iniciales, pero el protocolo se integró en la BIOS de algunas tarjetas de red (como la 3c905c) y en muchas placas base modernas para permitir el arranque directo desde la red.
DHCP es un protocolo basado en BOOTP, más avanzado, pero más difícil de implementar. Muchos servidores DHCP también ofrecen soporte BOOTP.
10.3. Comparación BOOTP y DHCP
El protocolo Bootstrap (BOOTP), es el predecesor del protocolo DHCP y comparte con éste algunas características:
Tanto DHCP como BOOTP se basan en la relación cliente/servidor y utilizan los puertos UDP 67 y 68.
BOOTP se diseñó para la configuración previa y manual de la información del host en una base de datos del servidor, mientras que DHCP permite la asignación dinámica de
direcciones y configuraciones de red a hosts recientemente conectados.
DHCP permite la recuperación y la reasignación de direcciones de red a través de un mecanismo de tiempo de arrendamiento determinado, que permite la reasignación de la dirección IP a otro cliente más tarde, o que el cliente reciba otra asignación si se cambia a otra subred. Además, los clientes pueden renovar los arrendamientos y mantener la misma dirección IP. Mientras que BOOTP no utiliza arrendamientos. Sus clientes tienen direcciones IP reservadas que no se pueden asignar a ningún otro host.
DHCP proporciona parámetros de configuración IP adicionales, por ejemplo WINS y nombre de dominio. Mientras que BOOT proporciona una cantidad limitada de información a un host.
10.4 Funcionamiento de BOOTP
1.El cliente determina su propia dirección de hardware; esta dirección está normalmente en una ROM en el hardware.
2.Un cliente BOOTP envía su dirección hardware en un datagrama UDP al servidor. Si el cliente sabe su dirección IP y/o la dirección del servidor, debería usarlos, pero en general los clientes BOOTP no tienen datos de configuración IP del todo. Si el cliente no sabe su propia dirección IP, usa 0.0.0.0. Si el cliente no sabe la dirección IP del servidor, usa la dirección broadcast limitada (255.255.255.255). El número de puerto UDP es el 67.
3.El servidor recibe el datagrama y busca la dirección hardware del cliente en su fichero de configuración, que contiene la dirección IP del cliente. El servidor rellena los campos restantes en el datagrama UDP y lo devuelve al cliente usando el puerto UDP 68.
4.Cuando recibe la respuesta, el cliente BOOTP grabará su propia dirección IP (permitiendo que responda a las peticiones ARP) y comenzará el proceso de bootstrapping.
11.1 Introducción
Los comandos Netsh para DHCP constituyen una herramienta de línea de comandos que facilita la administración de servidores DHCP y que se puede utilizar como alternativa equivalente a la administración basada en consola. Puede resultar útil en las siguientes situaciones:
Se pueden usar comandos en modo interactivo, en el símbolo del sistema de Netsh para mejorar la capacidad de administración de servidores DHCP en redes de área extensa (WAN) a través de vínculos de red de baja velocidad.
Al administrar una gran cantidad de servidores DHCP, se pueden usar comandos en modo de proceso por lotes en el símbolo del sistema de Netsh para crear secuencias de
comandos y automatizar tareas administrativas que deban realizarse en todos los servidores DHCP.
11.2 Comandos para la configuración del servidor 1. Configurar el fichero de dhcp.
#nano /etc/dhcp3/dhcpd.conf
2. Configurar las interfaces.
#nano /etc/network/interfaces
3. Reiniciar el servicio o la interfaz. - Reinicio del servicio dhcp
#/etc/init.d/dhcp3-server restart
- Reinicio de interfaz #ifdown eth0 #ifup eth0
12.1 Configuración de la tarjeta de red en Windows y GNU/Linux
Debemos configurar la tarjeta de red en nuestros equipos servidores, antes de instalar el servicio DHCP. Utilizaremos la siguiente configuración:
Dirección IP: 10.33.7.1 Máscara de red: /24
Puerta de enlace o pasarela: No
Servidores DNS: 8.8.8.8 y 8.8.4.4 (aunque no es necesario, es interesante saberlo).
En Ubuntu Server, que usaremos como distribución GNU/Linux, para la configuración de dichos parámetros de red se utilizan dos archivos de configuración, que son:
- /etc/network/interfaces: que sirve para configurar cada interfaz de red. auto eth0
iface eth0 inet static
address 10.33.7.1 netmask 255.255.255.0 network 10.33.7.0 broadcast 10.33.7.255
- /etc/resolv.conf: El archivo resolv.conf nos permite configurar los DNS. nameserver 8.8.8.8
nameserver 8.8.4.4
En Windows nos dirigimos en el entorno grafico a nuestra configuración de red en el panel de control, y configuramos la red como antes se especificó.
12.2 Instalación en Windows Server 2003 y 2007
El método de instalación de DHCP es igual en Windows server 2003 y 2007, solo cambia la interfaz y la ubicación de los menús en algunos casos.
1. Primero vamos a "Inicio" accederemos al "Panel de Control", y tras ello haremos clic sobre el icono "Agregar o quitar programas", pasando a ser mostrada una ventana en la que pulsaremos sobre el icono "Agregar o quitar componentes de Windows" situado en la zona superior izquierda de la misma.
2. Como resultado de la acción anterior, pasa a ser mostrada la ventana del "Asistente para componentes de Windows", en la que nos situaremos sobre el apartado "Servicios de red", y tras ello pulsaremos sobre el botón "Detalles".
3. En la nueva ventana mostrada, activaremos la casilla correspondiente al apartado "Protocolo de configuración dinámica de host (DHCP)", y tras ello pulsaremos sobre el botón "Aceptar", y de vuelta a la ventana anterior, sobre el botón "Siguiente". 4. En ese instante comienza la instalación del servicio DHCP de "Windows 2003 Server"
en nuestro equipo "SERVIDOR".
5. A partir de ese momento, en las "Herramientas Administrativas" del "Panel de Control" de nuestro equipo "SERVIDOR" dispondremos de una nueva entrada "DHCP", correspondiente al servidor DHCP recién instalado.
12.3 Configuración DHCP en Windows 2003 y 2007
En este apartado vamos a configurar el servidor DHCP de "Windows 2003 y 2007 Server", instalado en el apartado anterior.
Es un buen momento para recordar la ip del servidor y la de otras que pienses que van a ser utilizadas y convenga reservarlas. En mi caso, mi servidor tiene asignada la 10.33.7.1 y quiero que los clientes estén en el rango [10.33.7.2 - 10.33.7.50] (es decir, DHCP podrá alquilar 48 direcciones).
1. Lo primero que hemos de hacer es lanzar el servidor DHCP, para lo cual haremos clic sobre el botón "Inicio", y posteriormente nos situaremos sobre el icono
"Herramientas Administrativas", para una vez allí hacer clic sobre el icono "DHCP". 2. A continuación vamos a definir un nuevo ámbito en nuestro servidor DHCP, para lo
cual pulsaremos con el botón derecho del ratón sobre nuestro nombre del servidor (o dominio si existe), para seleccionar la opción "Ámbito nuevo..." en el desplegable correspondiente.
3. Como resultado de la acción anterior no aparece un asistente nos permite a continuación definir toda la configuración de DHCP.
4. Una vez definidos todos los parámetros anteriores, tan sólo nos queda activar al ámbito definido para nuestro servidor DHCP. Así pues activaremos el radio botón "Activar este ámbito ahora" en la ventana mostrada por el asistente de creación de nuevo ámbito y posteriormente pulsaremos sobre el botón "Siguiente".
5. Para completar la definición del nuevo ámbito se nos muestra la siguiente ventana, en la que pulsaremos directamente sobre el botón "Finalizar".
6. Una vez completada la definición y configuración básica del nuevo ámbito, para que nuestro servidor DHCP quede finalmente operativo debe de estar autorizado,
seleccionamos la opción "Autorizar" en el desplegable correspondiente para que este servidor DHCP esté autorizado para servir direcciones IP a nuestros equipos clientes. 7. Tras ser autorizado el servidor DHCP por Active Directory para servir direcciones IP,
observaremos que la flecha del icono que acompaña a nuestro servidor DHCP, pasa de ser una flecha roja apuntando hacia abajo a una flecha verde apuntando hacia arriba; esta será la señal definitiva que nos indicará que nuestro servidor DHCP, así como el nuevo ámbito definido, han quedado plenamente operativos para su uso.
12.4 Instalación y Configuración en GNU/Linux
Vamos a realizar la instalación en Ubuntu server, y dedicaremos la configuración para otras distribuciones Linux, en la documentación de las prácticas. Puesto que vamos a configurar varios archivos es necesario con un editor de texto como nano que usaremos en la terminal, ya que es más efectivo que en modo grafico en entornos.
1. Abrimos la terminal como administrador (root normalmente o tu usuario si tienes permisos).
2. Instalamos DHCP: #apt-get install dhcp3-server
3. Una vez instalado, configuramos dhcpd-conf: #nano /etc/dhcp3/dhcpd-conf 4. Para finalizar reiniciamos el proceso para que ejecute los cambios en la
En Ubuntu Cliente, Debian, Molinux que usaremos como clientes GNU/Linux, para que la red use DHCP alestar configurada.
1. Instalamos el servicio dhcp cliente en caso de no tenerlo: #apt-get install dhcp3-client 2. Debemos modificar dos archivos:
/etc/network/interfaces: Debe estar de la siguiente manera para DHCP. auto eth0
iface eth0 inet dhcp
/etc/resolv.conf: El archivo resolv.conf debe estar en blanco.
En Windows nos dirigimos en el entorno grafico a nuestra configuración de red en el panel de control, y debemos seleccionar en la configuración de red “Obtener la dirección IP
