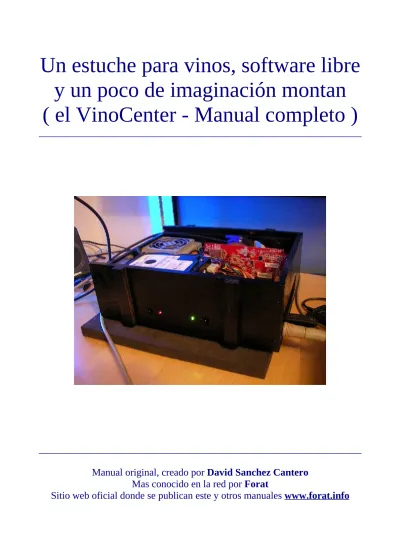

Un estuche para vinos, software libre
y un poco de imaginación montan
( el VinoCenter - Manual completo )
________________________________________________________________________________________________________________________________ Manual original, creado por David Sanchez Cantero
Mas conocido en la red por Forat
Una vez más y después de 10 capítulos doy por finalizado otro de mis proyectos. En esta ocasión hemos montado un completo MediaCenter para
nuestro comedor donde podremos ver en nuestra televisión todas nuestras películas, musica, imágenes e incluso las predicciones del tiempo ya que además de ser un MediaCenter es una verdadera estación meteorológica. Después de completar todos los manuales podrás usar sin problemas esta maquina presidiendo del teclado ya que no vamos a tener nada que teclear. Se trata de arrancar el sistema, disfrutar de nuestro contenido multimedia y apagar.
Todo desde el entorno gráfico que nos ofrece el software MediaCenter XBMC.
Para controlarlo de momento uso un ratón inalámbrico pero con el tiempo incorporaré un mando a distancia cuyo manual de instalación y configuración
aparecerá en este mismo articulo para complementarlo aun mas.
Yo he usado una caja de madera, la que era un estuche para tres botellas de vino para montarme este proyecto.
Para montaros este MediaCenter podéis usar cualquier caja que se adapte a vuestras necesidades. Yo he usado una caja de madera para vinos pero vosotros
podéis usar un torre de PC normal. No es necesario construirse un prototipo como he hecho yo pero puede quedar muy guapo y original. A continuación
Este es mi bautizado VinoCenter con el que disfruto horas y horas de sus propiedades multimedia.
¿ Te gustaría tener un MediaCenter como este ?
Para que podáis montaros uno en vuestras casas he preparado diez manuales con los que sin daros cuenta tendréis un reproductor multimedia preparado para
la acción en vuestro comedor o sala de estar. A continuación el temario …
Introducción al MediaCenter - Vol 1 ( Hardware )
- Vol 2 ( Instalación de Linux Ubuntu Alternate ) - Vol 3 ( Autologin )
- Vol 4 ( Configuración de red )
- Vol 5 ( Comunicaciones entre la maquina y un cliente ) - Vol 6 ( Servidor gráfico Xorg )
- Vol 7 ( Software MediaCenter XBMC ) - Vol 8 ( Inicio y paro automático )
- Vol 9 ( Construyendo nuestra maquina, Bricolaje, Modding ) - Vol 10 ( Montaje y retoques finales )
Espero que os lo paséis tan bien como yo me lo he pasado montando este MediaCenter que puede ofrecernos horas de contenidos multimedia en nuestro
comedor. Este amplio manual no ha sido creado solo para montarse un MediaCenter, si no que con el aprenderemos ha manejarnos mas aun en modo
Terminal y aprenderemos a manejar las posibilidades que nos ofrecen los sistemas Linux en maquinas no muy potentes instalando solo lo justo con lo que
nos ahorraremos unos cuantos euros, pesos o cual sea tu moneda. Los videojuegos no entienden de crisis pero nuestro bolsillo si.
Si te decides a montarte uno con este manual te agradecería yo y toda la comunidad linuxera a que me remitieras por rellenando el formulario en la
sección ( Aporta ) tu configuración en cuanto al Hardware se refiere incluyendo la velocidad de tu microprocesador, memoria ram, y el modelo exacto de tu tarjeta gráfica. Lo incluiré en un articulo donde aparecerán todas las configuraciones y fotografías de vuestros diseños. Puede ser muy divertido e
informativo para saber cuales son los requisitos mínimos que se necesitan para fabricar un MediaCenter casero y de bajo coste como este VinoCenter que yo
Introducción
________________________________________________________________
Como ya sabéis hace poco sufrí la perdida de mi Media Center Storex MPIX 357. Llevo días pensando en como me lo voy a montar para ver las películas DivX en el comedor sin gastarme mucho dinero ya que no esta el horno para
bollos y piezas lo que se dice piezas de hardware tengo.
Se trata de un Media Center un tanto especial. Yo le he puesto el nombre de VinoCenter ya que vamos a montarnos un Media Center en una caja de vino
Vamos a dejar esta caja de vino irreconocible, en ella vamos a montar un potente sistema multimedia con el que reproduciremos de todo. Este Media
center lo voy a fabricar yo mismo para mi por lo que quien se plantee seguir este manual puede adaptar lo que es el ordenador que va dentro a cualquier caja,
no obligatoriamente a una caja de vino pero es ideal ya que tiene el poco espacio que necesitamos para montar un PC con lo básico para que esto
funcione.
El manual constará de varios capítulos donde podremos ver como se instala el sistema operativo Linux Ubuntu alternate con una configuración mínima a medida para lo que vamos a montar, todo el montaje del hardware a la caja, modding de caja donde la pintaremos e instalaremos los botones y las luces de
power, reset, power led, hd led, placa base, gráfica,fuente de alimentación, disco duro, todo !!
Esta podéis llamarla otra locura de ForaT pero en realidad no es mas que la necesidad de un Media Center con Linux y unas cuantas horas desconectado
del mundo exterior..
El que esté conmigo que empiece a buscar piezas para montar un ordenador y la caja que le apetezca o una de vino como va a ser mi caso que con ganas, unas horas y un poco de pintura nos vamos a montar un Media Center con nuestras
Hardware
________________________________________________________________
Pregunta fácil con la que comenzamos este manual para fabricarnos un verdadero MediaCenter para vuestros salones con el que pasar horas y horas de diversión con nuestro nuevo cacharrito multimedia que nos vamos a montar
atraves de unos sencillos manuales que he preparado para mi y para todos vosotros.
Lo que necesitamos para montar este MediaCenter, en mi caso llamado VinoCenter es básicamente lo que viene siendo un todo lo que lleva un Pc mas
o menos grande.
No necesitamos que sea un Pc de ultima generación ya que vamos a instalarle solamente lo preciso para que haga la función de MediaCenter cuando
necesitemos usarlo.
Como requisitos mínimos no puedo deciros mas que la configuración que yo voy a usar para montar mi VinoCenter y a raíz de hay podéis sacar vuestras
conclusiones, aunque con un equipo un poco inferior al mio seguro que funciona.
Lista de requisitos mínimos testeados …
VinoCenter - Intel Pentium III a 800 Mhz, 256 Mb de Ram, Ati Radeon 9200 Conforme valláis terminando vuestro MediaCenter pasadme la configuración, miprocesador, memoria, tarjeta gráfica y nombre con el que lo habéis bautizado
y los agregare a la lista.
Recordad que todas las siguientes piezas deben caber en la caja o objeto no identificado que elijas para el montaje de tu MediaCenter. En mi caso usare
una caja de Vino de madera típica donde caben 3 botellas de vino …
A continuación os voy a enseñar que piezas de Hardware voy a usar para montar mi MediaCenter. Comenzamos !!
Una Placa base con tarjeta de sonido integrada y microprocesador Intel Pentium III a 800 Mhz …
Un disco duro Western Digital de 80 Gb …
Una tarjeta grafica Ati Radeon 9200 SE. Ni por asomo necesitáis una gráfica como está pero es la única que tengo que sea capaz de adaptarse a las medidas
Una tarjeta de red ethernet D-Link 10/100 Mbps. No importa el tipo de tarjeta siempre y cuando sea compatible con Linux …
Una fuente de alimentación ATX lo mas pequeña posible …
Una unidad de Cdrom. No importa si es una grabadora o no ya que solo la usaremos una vez y será para instalar el sistema operativo, el resto lo aremos por red y la eliminaremos ya que no la voy a incluir en el montaje final de mi
Una faja de datos IDE a ser posible con forma de tubo ya que facilitará la ventilación dentro del equipo …
Un par de pulsadores y Leds para los botones Power ,Reser y Power LED y HD LED …
Si ya tienes todas las piezas para montártelo busca un sitio donde poder montarlo sin chasis ni nada ya que lo instalaremos todo el software y lo
configuraremos con el ordenador encima de la mesa.
Yo lo estoy haciendo así porque si me falla cualquier pieza durante el proceso del montaje puedo probar otras sin problemas ” Puede pasar usando piezas
viejas, te ahorras abrir la caja y cerrarla cada dos por tres ).
El montaje y la adaptación a la caja la dejo para el final así podemos trabajar en la maquina y en la estructura que la envolverá al mismo tiempo.
¿ Lo montamos ?
Para comenzar vamos a poner la placa base sobre algo como un cartón o una espuma como es mi caso …
El microprocesador ya venia instalado, si necesitas mas información mirate el artículo ” como instalar un microprocesador “. Continuamos con el modulo de
Conectamos la clavija del pulsador para el arranque de la maquina o también llamado ( PowerSW ). Si no sabéis donde encontrarlo en vuestra placa base mirad por internet que seguro que encontráis algo. De todos modos es algo muy
intuitivo ya que si os fijáis en vuestra placa veréis una hilera de clavijas y alrededor de ella pone cosas como , Power Led, Hd Led, Reset SW , Speacker,
Insertamos la faja IDE por el extremo mas largo a la placa base clavija IDE 1 …
Insertamos la tarjeta gráfica en su puerto AGP …
Daremos energía a nuestra placa base insertando la clavija de la fuente de alimentación ( No tiene perdida ) …
A continuación vamos a configurar nuestro cdrom como master y el disco duro como esclavo.
Como ejemplo podemos ver el articulo que habla sobre como configurar unidades de disco duro.
Una vez configurados le insertamos las clavijas de corriente y de datos a nuestro disco duro y cdrom …
Ya tan solo nos queda conectarle el cable de alimentación, el cable de red que nos conecte a nuestro router, la clavija VGA para nuestro monitor, un teclado y
He aquí el resultado …
Esto es todo amigos, en el próximo capitulo sobre el montaje de este MediaCenter instalaremos Linux Ubuntu Alternate 8.10 y poco a poco muchas cosas mas hasta tener el manual completo y este VinoCenter tan especial que estoy fabricando para mi y para todos vosotros terminado al 100%.
Sistema operativo
________________________________________________________________
Si hay algo que me gusta de Linux Ubuntu es su amplio abanico de software disponible para instalarle a diferencia de otras distribuciones Linux. El proceso
de instalación del software adicional es súper sencillo y los ficheros a configurar son de lo mas comprensibles.
En el siguiente articulo podremos ver como instalar Linux Ubuntu en su versión Alternate en modo Terminal. Haremos que está instalación de Linux
Ubuntu sea diferente a las otras que estamos acostumbrados a instalar, simplemente porque esta no incluirá entornos gráficos tan grandes y tan pesados como Gnome o Kde acompañados de muchísimas aplicaciones que
pueden ralentizar mucho este MediaCenter que nos estamos montando. No hay que olvidar que no tenemos una maquina muy potente y si instalamos
mas de lo necesario ralentizaremos todo aun mas y es posible que todo fuera muy lento e incluso que aparecieran errores inesperados. Tampoco sabemos
cuales son las limitaciones referentes al Hardware que tenemos en este proyecto ya que de momento lo estoy montando en un Intel Pentium III a 800
Mhz y 256 Mb de Ram.
Para comenzar vamos a descargarnos una imagen de Linux Ubuntu Alternate desde aquí para la versión de 32 Bits y aquí para la de 64 Bits.
Una vez tengamos la imagen ISO grabada en un CD, arrancamos nuestro MediaCenter destripado con el CD de instalación Linux Ubuntu Alternate
Seleccionamos nuestro idioma en pulsamos la tecla ( Enter ) …
Seguidamente vamos a indicarle al sistema que queremos que no instale solo lo básico de Linux Ubuntu así podremos montarnos un sistema a nuestra medida
sin complicarnos mucho y consumiendo los recursos mínimos de la maquina. Para hacer esto tenemos que pulsar la tecla ( F4 ) y seleccionaremos ( Instalar
Seleccionamos la opción ( Instalar Ubuntu ) y pulsamos la tecla ( Enter ) …
En la siguiente pantalla seleccionamos la opción ( No ) ya que por defecto suelen funcionar las teclas básicas sin problemas …
Seleccionamos de nuevo nuestro idioma …
Introducimos el nombre que vamos a ponerle a esta maquina. En mi caso
Seleccionamos nuestra zona horaria …
El particionamiento del disco duro va a ser sencillo ya que vamos a usar este disco al completo para nuestro MediaCenter así que vamos a seleccionar la
Seleccionamos el disco donde vamos a instalar Linux Ubuntu Alternate …
En esta pantalla nos informa sobre que es lo que va a suceder a continuación en nuestra maquina y nos pide una confirmación. Seleccionamos la opción ( Si ) …
En el siguiente apartado tenemos que introducir el nombre usuario para nuestro usuario en el sistema …
Introducimos una contraseña para nuestro usuario que acabamos de crear …
Nosotros vamos a montar un MediaCenter que estará en nuestro comedor y solo será usado cuando vallamos a escuchar nuestros Mp3 o ver unas películas en DivX, así que no veo necesario el filtrado de archivos en esta maquina. Mas
que nada porque la usaremos solo nosotros y ningún usuario mas. Seleccionamos la opción ( No ) …
Prácticamente creo que nadie use en su casa un servidor proxy para salir a Internet, así que pulsamos la tecla ( Enter ) …
El proceso de instalación es algo largo así que tened paciencia que todo acaba en esta vida. todo dependerá de la velocidad de vuestra maquina y conexión
ADSL si es que tenéis …
Respondemos ( No ) a está opción para que nos configure automáticamente el reloj del sistema …
Y este a sido el ultimo paso antes de concluir con la instalación …
Extraemos el CD de instalación Linux Ubuntu Alternate y pulsamos la tecla (
Enter ).
Aquí veremos la típica Linux Ubuntu que todos conocemos, eso si en “ modo terminal “. Limpito, limpito !!
Hasta aquí el manual de hoy, ya tenemos el sistema operativo instalado listo para ser configurado.
Como ya os imaginabais todos, este MediaCenter tendría un sistema operativo Linux. Hay muchas distribuciones de Linux mas ligeras que esta de Linux
Ubuntu Alternate pero he elegido esta porque no consume demasiados recursos de nuestra maquina y ofrece configuraciones básicas además de efectivas y comprensibles por parte del usuario que es de lo que se trata. De comprender además de aprender sin tener ganas de abandonar el proyecto por lo
Autologin
________________________________________________________________
Creo que no existe ningún MediaCenter que se precie en el mercado que cuando arranque nos pida un nombre de usuario y un password para poder
ver una película.
El nuestro no va a ser diferente solo porque lo estamos fabricando nosotros con Linux Ubuntu Alternate. Todos los sistemas operativos Linux piden por defecto un nombre de usuario y password para poder acceder a una primera
terminal en el arranque o en modo gráfico con algún gestor gráfico como GDM, KDM y demás.
Nosotros no vamos a usar ningún entorno gráfico para ejecutar el programa MediaCenter. Por eso lo haremos desde la Terminal e instalando lo mínimo posible. De lo que se trata es de que nuestro MediaCenter actúe mas o menos igual que lo aria uno comprado de la tienda. Con lo que no vamos a introducir
nuestro nombre de usuario durante el arranque si no que haremos que esta tarea se haga automáticamente para poder saltarnos ese paso y que todo sea mas
automático.
Para ello arrancaremos nuestra maquina con Linux Ubuntu Alternate, nos identificaremos e instalaremos la aplicación mingetty …
Una vez instalado editamos el archivo tty1 con … sudo vi /etc/event.d/tty1
Una vez dentro del editor vamos a poner un ” corchete ” ( # ) delante de las dos ultimas lineas …
respawn
exec /sbin/getty 38400 tty1
Y agregaremos las siguientes lineas al final del archivo donde invocaremos a mingetty en vez de getty e indicaremos el nombre de usuario con el que
solemos usar nuestra maquina … respawn
exec /sbin/mingetty –autologin nombredeusuario tty1
Tiene que quedaros como el siguiente ejemplo pero en vez de el nombre de usuario ” forat ” incluiremos ” root “…
Salimos del editor vi y guardamos el archivo pulsando la tecla ( Esc ) y seguidamente ( :wq! ).
Ahora cada vez que se inicie nuestro Linux Ubuntu Alternate, se iniciara como usuario root sin pedirnos ni nombre de usuario y password. ( Es necesario ser root para completar los siguiente manuales, tranquilo no
pasa nada )
Este es un paso necesario, ya que cuando tengamos nuestro MediaCenter terminado todo será automático. Desde el inicio hasta el fin para que podamos
arrancar nuestro aparatito y se inicie el software MediaCenter sin tener que introducir el nombre de usuario ni el password.
Poco a poco iremos automatizando nuestra maquina para que pueda llegar a comportarse como un MediaCenter de los que podemos comprar en las
Configuración de red
________________________________________________________________
Si recordáis cuando instalamos Linux Ubuntu Alternate nuestra tarjeta de red se configuró en modo DHCP, con lo que la IP de nuestro MediaCenter puede
variar dependiendo de los ordenadores que se conecten a nuestra red. En mi caso tengo varios ordenadores y no todos necesariamente están con una IP
aleatoria.
Nuestro MediaCenter se supone que estará en el comedor y vamos a necesitar una IP fija para poder localizar nuestro MediaCenter a la primera sin tener que
hacer intentos o tener que mirar la IP desde en programa XBMC en el televisor de este modo por ejemplo …
Se supone que si necesitamos saber la IP es porque tenemos el MediaCenter “lejos” y por eso le hemos instalado una tarjeta Wifi. Yo voy a usar para esto un Stick USB D-Link DWL-122 Wireless que tenia por aquí olvidado en un cajón. Este dispositivo hace años que lo tengo y hasta hoy no he conseguido hacer que funcione bien. Con Linux Ubuntu Alternate ha sido un conectar y listo. Además de reconocermelo a la primera su rendimiento es bastante bueno
y estable.
Para los que no tenéis una tarjeta Wireless y vais a usar una tarjeta de red Ethernet también deberíais darle una IP estática por los mismos motivos
anteriores.
A continuación explicaré un poco de cada una para que podáis configurar vuestras tarjetas básicamente. Digo básicamente porque la configuración de la
tarjeta Wifi en cuanto al encriptado de claves es algo extensa y nos queda mucho manual por delante. Ethernet o Wireless seguid el manual que mas os
interese …
–
Configuración para tarjeta de red Ethernet
-–
Arrancamos nuestro futuro MediaCenter, se identificará nuestro súper usuario ( root ) automáticamente y accederemos a la terminal.
Antes de configurar nada vamos a ver con que nombre está identificado en el sistema nuestra tarjeta de red Ethernet. Para ello tan solo tenemos que teclear lo
siguiente … ifconfig
En mi caso me detecta la tarjeta Ethernet con dispositivo ( eth0 ), el vuestro puede ser similar. A continuación vamos a editar el archivo interfaces para
darle una IP fija y no una dinámica como tiene ahora … nano /etc/network/interfaces
En este fichero vamos a darle una ip fija a nuestro dispositivo de red. En mi
caso eth0 …
Si tu MediaCenter solo tiene una tarjeta de red Ethernet conectada tu configuración debe ser como la de la imagen anterior pero con los datos de tu
red y con tu identificador de la tarjeta de red.
Una vez configurado con nuestros datos guardamos y salimos del fichero interfaces con la tecla ( F2 ), seguido ( Y ) y por ultimo ( Enter ).
Para que los cambios surjan efecto reiniciamos la red con … /etc/init.d/networking restart
Miraremos de nuevo su configuración para ver si todo ha ido bien … ifconfig
Si solo tienes una tarjeta de red Ethernet conectada y la acabas de configurar el manual para ti termina aquí ya que a continuación configuraremos una tarjeta
Wireless. Si es tu caso, nos vemos en el siguiente capitulo.;)
–
Configuración para tarjeta de red Wireless
-La configuración que explicare a continuación es estándar y funcionará en cualquier dispositivo Wifi siempre y cuando sea compatible con Linux.
Comenzamos instalando el paquete de utilidades wireless-tools con … apt-get install wireless-tools
Una vez instalado vamos a identificar nuestra tarjeta Wifi con el comando … iwconfig
Como veis en la imagen mi tarjeta Wifi es identificada como wlan0, la vuestra puede ser igual o similar.
Ahora vamos a configurar nuestra tarjeta desde el archivo interfaces con … vi /etc/network/interfaces
Una vez dentro debemos introducir los siguientes parámetros de configuración al final del archivo …
auto wlan0 iface wlan0 inet static
address 192.168.1.70 # Dirección IP de tu tarjeta wifi netmask 255.255.255.0 # Mascara de subred
broadcast 192.168.1.255 # Generalmente solo varia el ultimo numero por 255 gateway 192.168.1.1 # IP de tu punto de accesso wifi
dns-nameservers 208.67.222.222 208.67.220.220 # Tus DNS, estas de OPENDNS o las de tu proveedor
Una vez configurada la dirección IP estática vamos a darle un mínimo de seguridad incluyendo una clave WEP con …
wireless-essid Nombre_de_tu_punto_de_accesso wireless-key clave_de_acceso
Si queréis complicar aun mas la configuración sobre la seguridad de claves aplicando WPA o WPA2 en Linux Ubuntu recomiendo que os paséis por este
manual que aunque está en ingles es bastante bueno y dispone de muchos ejemplos. Son demasiados los ejemplos que hay para todas las configuraciones
como para que este articulo se extienda tanto. Aun nos quedan unos cuantos manuales para completar nuestro MediaCenter, así que si vuestra configuración de encriptado de claves es otro que el que se explica en este
articulo tendréis que configurarlo vosotros mismos.
El cifrado WEP de 64 y 128 Bits son totalmente vulnerables aunque por suerte para muchos no todo el mundo sabe como se desencriptan. Sabiendo esto
tu decides.
Una vez configurado salimos y guardamos el archivo interfaces con la tecla ( Esc ) y ( :wq! ).
Ahora paramos la tarjeta de red con … ifdown wlan0
y la levantamos con … ifup wlan0
Ahora deberíamos estar conectados a nuestro router o punto de acceso con la IP estática que le asignamos anteriormente para así poder encontrarnos
fácilmente.
Para probar si tenemos conexión podemos hacer dos cosas. La primera será hacer un Ping a una dirección de red y después a un dominio. Así sabremos si
esta nuestra red bien configurada y que tenemos salida a Internet con los servidores DNS que le hemos indicado en la configuración anterior funcionan
correctamente.
nuestra red con … ping 192.168.1.1
Obtendremos una respuesta como esta …
Si nos responde ya sabemos que estamos correctamente conectados a nuestro Router. Ahora para saber si tenemos salida hacia internet y que nuestros servidores DNS son correctos vamos a hacer un Ping a un dominio por ejemplo
…
ping www.google.com
Obtendremos una respuesta como esta …
Si hemos pasado estas dos pruebas es que todo a ido bien y ya tenemos conexión Wifi en nuestro MediaCenter. Esto no es totalmente necesario ya que
siempre podemos ir a cargar nuestro archivos multimedia con nuestro portátil y un cable de red normal o con un disco duro USB y un teclado pero a mi por lo menos me va a ser mucho mas cómodo acceder a el vía Wifi sin moverme ni yo
Comunicaciones
________________________________________________________________
Si como yo sois de los que vais a tener este MediaCenter instalado en vuestro comedor, seguramente os dará algo de pereza traéroslo a vuestro cuarto para
cargar su disco duro de archivos multimedia.
Se supone que tenemos conexión a el vía red, ya sea por Wifi o por cable Ethernet. Con lo que podemos acceder a la Terminal de nuestro MediaCenter
desde otro ordenador que esté conectado a la red.
Para conectarnos desde un ordenador cliente a nuestro MediaCenter vamos a usar el software SSH con el que podremos acceder a la maquina remota como si
de la misma se tratase, así podremos trastear en sus tripas incluso cuando se este reproduciendo una película o algo de musica.
Arrancamos nuestro MediaCenter e instalaremos SSH del siguiente modo … apt-get install ssh
Para conectarnos desde un cliente tan solo tenemos que ejecutar una Terminal e introducir el comando ssh seguido de la ip de nuestro MediaCenter. Por
ejemplo … ssh 192.168.1.70
Nos pedirá nombre de usuario, password y listo. Ya estaremos en nuestra Terminal como si estuviésemos delante de el.
Por otro lado me gustaría explicaros como subiremos y bajaremos archivos al disco duro que lleva nuestro MediaCenter. En mi caso le he instalado un disco
duro de 80 Gb donde me van a caber muchas cosas. Para poder acceder a el desde otro ordenador, subir, bajar, borrar, mover, renombrar, permisos, de
todo !! Vamos a instalar el servidor Proftpd que es rápido, ligero y siempre me
ha dado muy buenos resultados. Para instalarlo tecleamos …
apt-get install proftpd
Seleccionamos la opción ( independiente ) para que nos haga funcionar el servidor FTP como servidor independiente.
Una vez instalado tan solo nos queda reiniciar el servidor Proftpd y empezar a subir y bajar archivos desde donde queramos …
/etc/init.d/proftpd restart
Para conectarnos al MediaCenter lo aremos mediante un cliente FTP. Yo personalmente uso gFTP y me funciona de maravilla. Tan solo tenemos que
indicarle la dirección IP fija que le indicamos anteriormente en el articulo sobre la conexión de red, nuestro nombre de usuario y password. Con estas dos herramientas que hemos instalado podemos hacer de todo remotamente como si estuviésemos delante de el pero desde otro ordenador. Ya
Servidor gráfico Xorg
________________________________________________________________
Para ejecutar aplicaciones gráficas sin la necesidad de un entorno gráfico como Gnome o Kde que sobrecargue aun mas nuestra maquina necesitamos montarnos un servidor gráfico y nosotros vamos a instalar Xorg. Xorg está montado a día de hoy en toda distribución Linux que disponga de entorno
gráfico ya que sin servidor gráfico nunca podríamos ver nada que no se pareciese a una montaña de cuadraditos ASCII en nuestra pantalla. Si hay algo que me gusta de Linux ubuntu es que las cosas son mucho mas
fáciles que en otros sistemas operativos Linux. En el articulo anterior instalamos Linux Ubuntu Alternate en su instalación mínima para que tengamos tan solo un Linux Ubuntu en modo Terminal sin gráficos y sin
aplicaciones que no necesitemos como openoffice, gimp o cualquier otro programa así como grandes entornos gráficos como Gnome o Kde. Lo que estamos montando es un MediaCenter casero en una maquina que
grande y potente no es que digamos. Por eso no instalamos nada que no necesitemos o que no nos haga la vida un poco mas fácil sin consumir muchos
recursos.
Para que podamos ver aplicaciones gráficas como los programas que hay para MediaCenter vamos a instalar Xorg. Arrancamos nuestra maquina …
Antes de instalar nada vamos a actualizar nuestros repositorios para tener las ultimas versiones de todo lo que instalemos y después actualizaremos con …
Y actualizamos con … apt-get upgrade
Una vez actualizado nuestro sistema instalaremos el servidor gráfico Xorg con …
Pulsamos la tecla ( S ) …
Una vez concluido el proceso de instalación aremos una prueba para ver si todo funciona bien. Vamos a iniciar el servidor gráfico para ver si somos capaces de lanzar gráficos o como también se dice en la jerga linuxera ” Vamos a lanzar
las X “.
Continuamos con el comando … startx
Si vemos una pantalla como esta es que todo ha ido bien …
Como veis ver hemos ejecutado un entorno gráfico sin prácticamente nada, tan solo una Terminal para poder trabajar con ella. De momento ya estamos
servidos con lo que hemos hecho por hoy.
Salimos del servidor gráfico Xorg con las teclas ( Ctrl+c ) o ( Ctrl+Alt+Borrar )
Software Media Center XBMC
________________________________________________________________
Como ya sabéis hace unos días me instalé el software para Media Center XBMC en mi Linux Ubuntu y me dejo bastante impresionado. Tanto que en
este Media Center que estamos montando voy a usarlo para que reproduzca todo el contenido multimedia que tenga mi disco duro y que previamente
deberíamos haber cargado por FTP o unidad de red.
Para comenzar vamos a arrancar nuestro MediaCenter e incluiremos los repositorios oficiales del software MediaCenter XBMC.
Para hacer esto vamos a editar el archivo sources.list que se encuentra en la ruta /etc/apt con el editor nano …
nano /etc/apt/sources.list
Como podéis ver en este archivo se hospedan los repositorios hacia donde apunta nuestro fantástico sistema operativo Linux Ubuntu Alternate.
Al final de este archivo vamos a introducir estas dos lineas …
deb http://ppa.launchpad.net/team-xbmc-intrepid/ubuntu intrepid main deb-src http://ppa.launchpad.net/team-xbmc-intrepid/ubuntu intrepid
main
Una vez agregadas estas dos lineas grabamos y salimos del editor Nano pulsando la tecla ( F2 ) , seguidamente la ( S ) y por ultimo la tecla ( Enter ).
Ahora actualizaremos nuestros repositorios para que nos coja los nuevos que le acabamos de agregar …
apt-get update
Como veréis ahora tarda un poco mas en actualizar. Ya tenemos los paquetes de XBMC listos para instalar.
Ahora vamos a instalar el software XBMC del siguiente modo … apt-get install xbmc-common xbmc-skin-pm3-hd xbmc-web-pm3 xbmc Le indicamos la ( Si ) en las dos preguntas que nos hace el sistema durante la
instalación de estos paquetes. Una vez concluida la instalación de estos paquetes vamos a ejecutar XBMC del siguiente modo …
Ahora vamos a configurarlo. Una de las primeras cosas que aremos es configurarlo para que se muestre en nuestro idioma. Para ello vamos a seguir
Y continuamos con las opciones Appearance -> Region y especificamos nuestra región y Language desde la segunda opción …
Seguidamente vamos a configurar la resolución de pantalla para ver si todo va bien. Tan solo lo probaremos ya que cuando lo tengamos todo listo y lo conectemos al televisor que tenemos en el comedor habrá que repetir este paso
para adaptar la resolución al televisor y no al monitor. Vamos hacia el botón Pantalla …
Dejamos el apartado de ( Resolución ) en ( Auto ) y pinchamos sobre la opción ( Probar resolución ) …
Ya podemos ver nuestro MediaCenter a resolución máxima. Si no fuese así siempre podríamos probar de introducir la resolución mas cercana a la de
nuestro monitor o televisor. Seguidamente volvemos atrás en los menús pulsando con el botón derecho del ratón …
Desde esté menú podemos configurarlo completamente. Lo mejor es que entréis en todas las opciones para ver que es lo que se puede y no se puede configurar.
Este incorpora cosas muy interesantes como la posibilidad de configurar un cliente Samba para leer carpetas en red, configurar el sitio donde vivimos para
activar una verdadera estación meteorológica que nos mostrará datos como humedad, temperatura, punto de rocío, viento y una predicción del tiempo que
va ha hacer en los siguiente cuatro días.
El manejo a base de gráficos del XBMC es totalmente intuitivo y fácil de configurar, tanto que está tarea os la voy ha dejar a vosotros. Tan solo voy a
daros un consejo. Tratar de no activar las bibliotecas para no ralentizar tu maquina ” recuerda que no tienes un súper ordenador “. Las bibliotecas ya sean de audio o vídeo sobrecargarán tu sistema. También por otro lado según que método de visualización usemos para nuestro reproductor de musica puede
De momento os dejo con este programática que podéis empezar a configurar con vuestra musica y vídeos. Trastearlo y jugar un poco con el ya que nos vendrá bien para cuando lo tengamos en el comedor el tenerlo todo totalmente
configurado y cargados de películas, fotos y musica a GoGo.
En el próximo capitulo automatizaremos nuestra maquina desde el inicio hasta el paro de nuestro MediaCenter.
Inicio y paro automático
________________________________________________________________
Llegados a este volumen 8 se supone que tenemos todo lo necesario para hacer funcionar nuestro MediaCenter al completo. El ultimo paso que vamos a dar es
el de automatizarlo todo para que no tengamos que teclear, por lo tanto podremos eliminar el teclado de nuestro comedor.
Una vez completado este manual podremos manejar nuestro MediaCenter con un ratón. Todo arrancará automáticamente y podremos apagarlo desde el entorno gráfico del XBMC y no accediendo a una terminal para introducir
comandos como halt o shutdown para apagar nuestra maquina.
A continuación arrancamos nuestro futuro MediaCenter y no arrancamos ni el servidor gráfico Xorg ni el software XBMC, tan solo seguimos en la
Terminal …
Para que nuestro MediaCenter ejecute automáticamente el programa XBMC al inicio es necesario indicarle a nuestro sistema que es lo que tiene que cargar
Para eso vamos a editar el archivo ( .bashrc ). En el incluiremos el comando que lanzara automáticamente nuestro servidor gráfico Xorg …
vi /root/.bashrc
Al final del archivo incluimos los siguientes comandos … startx
Salimos del editor ( vi ) y guardamos el archivo con la tecla ( Esc ) y ( :wq! ) Para hacer la prueba tan solo tienes que reiniciar tu maquina con el comando …
reboot
Una vez iniciado no podemos acceder a la Terminal ya que automáticamente se ha lanzado el servidor gráfico Xorg. Para volver a la Terminal tan solo hay
que pulsar las teclas ( Ctrl + Alt + Borrar ).
Como podéis ver ya se inicia automáticamente nuestro Linux Ubuntu Alternate, hace autologin, inicia el servidor Xorg. Bonito, bonito Para el paro de la maquina mencionare a un buen amigo al que debo otorgarle
los honores ya que sin comerlo ni beberlo me encontré este ultimo paso configurado. Resulta que TripleDES y Ginger de el Blog SexyLinux estuvieron cenando en mi casa el otro día. Como siempre que me junto con alguien al que le gusta la informática acabamos en mi habitación donde tengo
todos mis ordenadores y ceniceros de mi casa
Estuve enseñándoles que tal llevaba este MediaCenter que estamos fabricando y les explique que era lo que ya me quedaba por hacer antes de montarlo en la caja. Tan solo me quedaba configurar la maquina para que al cerrar el XBMC
se apagará la maquina automáticamente.
Deje a TripleDES fumándose un cigarro unos 5 minutos con el VinoCenter conectado y funcionando. Al volver me encontré con que este tío ya había terminado el invento con lo que ahora solo me quedaba contaros a vosotros
como se ha hecho. A continuación veremos que en unos sencillos pasos acabaremos con nuestro MediaCenter en cuanto al software se refiere ya que
no necesitaremos teclear nada mas para hacer uso de el al 100%.
Salimos de las Xorg a la Terminal con las teclas ( Ctrl + Alt + Borrar ) A continuación vamos a crear un Script que usaremos para que cuando las Xorg
se inicien nos arranque XBMC y nos pare la maquina cuando este deje de funcionar.
Creamos un directorio donde estará el Script … mkdir /root/bin/
Creamos el Script, lo llamaremos startxbmc.sh … nano /root/bin/startxbmc.sh
A continuación agregamos estos dos comandos … xbmc -fs
halt -p
Una vez introducidos grabamos el fichero y salimos del editor nano con la tecla ( F2 ), ( S ) y ( Enter ).
Le damos permisos …
chmod 755 /root/bin/startxbmc.sh
Como habéis visto en las lineas del script, en una se llama al XBMC y en la siguiente paramos la maquina con el comando HALT.
Ahora vamos a crear el fichero .xinitrc que se arrancará automáticamente durante el arranque de las Xorg, así al lanzar el comando startx se ejecutará
automáticamente lo que esté dentro de ese fichero.
Dentro de el vamos a indicarle la ruta de nuestro script para que se lance cuando se ejecuten las Xorg que es lo que nuestro MediaCenter ya hace
cuando lo arrancamos nano /root/.xinitrc
Una vez dentro introducimos la siguiente linea para que nos ejecute el script que hemos hecho antes …
/root/bin/startxbmc.sh
Una vez introducidos grabamos el fichero y salimos del editor nado con la tecla ( F2 ), ( S ) y ( Enter ).
Ahora vamos a lanzar las Xorg haber que pasa startx
Como veis hemos llamado al comando startx, el ha revisado el archivo .xinitrc, encontró en el la llamada al script startxbmc.sh y dentro del script se
encontraba primero XBMC y despues HALT. Dentro de XBMC vamos al menú ( Ajustes ) …
Nos aseguramos de que están desactivadas las ( Trazas de depuración ), seleccionamos ( No ) en ( Apagar consola tras ) y seleccionamos ( Salir ) en (
Default Shutdown mode ) como en la imagen …
Una vez completado este paso volvemos al menú principal de nuestro MediaCenter XBMC y pinchamos en el botón Power situado en la parte
Como veis aparecerá un menú desde detrás de nosotros en el cual tenemos varias opciones que os invito a que probéis. La que mas nos interesa en esta
ocasión es la del paro de la maquina ya que es algo esencial para que nuestro MediaCenter sea de lo mas completo.
Seleccionamos el botón de Power ( Apagar ) …
Ahora cuando arranquemos nuestro MediaCenter podremos manejarlo todo desde el ratón sin necesitar un teclado para nada. También podríamos agregarle
un mando a distancia pero yo no dispongo de ninguno y ahora no es el momento de comprarlo. De momento yo me apaño con un ratón inalámbrico cuando lo necesito. Ahora tenemos en el comedor tres mandos a distancia y un
ratón
Si alguien tiene un mando a distancia para PC, compatible con Linux y se siente generoso, le invito a que complemente este manual con una guía sobre
como ha sido configurado y lo incluiré en este mismo articulo.
¿ Nos liamos con la caja ?
En el próximo capitulo veremos algo parecido al programa de Televisión ” Bricomania ” donde podremos ver como me lo he montado para transformar
una caja de madera donde cabían tres botellas de vino en una caja donde encajaran todas las piezas para montar este MediaCenter que estamos apunto
de terminar.
Construyendo nuestra maquina
________________________________________________________________
Como comentaba en el volumen 1 de este manual que está a punto de terminar, voy a usar una caja de vino como chasis para montar este MediaCenter que ya
tenemos preparado para instalarlo dentro de lo que vallamos a fabricar. A continuación voy a enseñaros que tal me lo he montado y si le sirve a alguien
Sacaremos los encajes donde iban las botellas …
Antes de continuar tengo que agradecer a mi vecino Machine su colaboración ya que el puso la mayoría de las herramientas que veréis a continuación …
Las herramientas usadas son las siguientes … ( Minitaladro Dremel )
Una sierra de calar ….
Y un taladro al que se me ha pasado el hacerle una foto ( Lastima !!! me lo
regalo mi suegra )
Para comenzar la clase de bricomanía lo primero que haremos es encajar la chapa de aluminio en la placa base e intentar encajarla dentro de la caja con ella
El minitaladro Dremel es muy útil para cortar este tipo de chapas pequeñas ya que dispone de accesorios como por ejemplo este, de tipo mola para metales …
Si somos un poco mañosos podemos conseguir un resultado profesional …
Como soporte entre la placa base y la caja de madera voy a usar unos tapones de válvula del gas.
Podemos usar estos tapones o los de las ruedas de coche, bici, moto o cualquier tipo de tapón de plástico …
Ponemos cuatro tapones repartidos en el fondo de la caja y sobreponemos la placa base con la tapa de metal encajada para tomar las medidas de las esquinas
Después de marcar las cuatro esquinas de la placa de metal podemos usar los encajes de madera que llevaba la caja de vino para usarla de regla …
A continuación usaremos una broca de madera y nuestro Dremel …
Con ella haremos unos agujeros en cada esquina que marcamos anteriormente con la capa de metal …
Una vez tengamos los cuatro agujeros, usamos de nuevo el encaje de la caja de vino para trazar unas lineas de uno a otro para guiarnos cuando la cortemos …
He tenido que hacer los agujeros un poco mas grandes a lo largo hasta que me ha cabido la hoja de la sierra de calar …
Una vez cortado el rectángulo podemos dejar el trabajo un poco mas fino limándolo con una lima para madera …
Con los tacos de goma sobrepuestos, la placa base y la placa de metal el resultado es el siguiente …
Por la otra parte de la caja voy ha hacer un agujero tan grande como la hélice de un ventilador. Para ello he sobrepuesto el ventilador por fuera de la caja y he
Con una broca circular que mide mas o menos como las hélices de el ventilador aré un agujero centrándole con las marcas que hice anteriormente …
He aquí el resultado …
El mismo proceso que he utilizado anteriormente para la placa de metal lo he usado para la fuente de alimentación.
Ya se empieza a parecer a un PC puro y duro …
Los botones de reset y power van a ir encajados en los agujeros de el asa de cuerda de la caja. He hecho los agujeros un poco mas grande con un taladro y
Una vez tengamos todos los encajes para la placa base, ventilador, fuente de alimentación, botones y leds voy a barnizarla con un protector tratante de la
madera para que no coja ni humedad ni bichos …
Tras unas doce horas de espera para que seque bien voy a darle una mano de pintura negra en spray y usaré una mascarilla de las de quirófano para no tragar
Aprovechamos la ocasión para sacar los tapones para lo botones. Ya que vamos a pintar la caja podemos dejarlos del mismo color …
Le he dado un par de capas de color negro esperando varias horas entre ellas y este es el resultado …
Esto empieza a tomar color
Se aconseja dejar una semana fuera de la habitación ya que esta desprende un olor a pintura bestial. Una semana después el olor ha desaparecido y está preparada para que la pueda tener en mi habitación para montar todos los componentes que van a formar este MediaCenter que dentro de poco estará en
Montaje y retoques finales
________________________________________________________________
En el articulo anterior os contaba como me las he apañado para adaptar la caja de vino a lo que viene siendo un pc y la acabamos con un toque de pintura negra. A continuación podremos ver como lo he montado pasito a pasito como
de costumbre. Cada cual que construya un MediaCenter desde este manual puede ingeniárselas como pueda. Cada caja tiene sus posibilidades, demuestra
tu ingenio y adapta las piezas a tus necesidades.
Seguramente os preguntareis que tal se comporta el amigo en plan calor ya que la madera no es nada aconsejable y no refrigera nada. Es una cosa en la que yo
también pensé al comenzar este manual del VinoCenter. Resulta que la maquina que vamos a usar no es del todo de ultima generación y el calor es
mínimo. Yo he usado un Pentium III a 800 Mhz con 384 Mb de ram. Este ordenador no se calienta prácticamente nada aunque de todas maneras he creado
Tu MediaCenter nunca estará mejor refrigerado en una caja de madera que en una de aluminio pero si tu hardware no es muy potente y logras crear un
circuito de ventilación interno no tiene porque tener problemas.
Una vez comentado este apartado vamos a empezar el montaje o adaptación de lo que viene siendo un ordenador al completo a una caja de vino
En el articulo anterior dejamos la caja impecable en color negro y con los cortes necesarios para poder adaptar la placa base, fuente de alimentación y ventilador
Como siempre mi vecino ( Machine ) me prestó una pistola de silicona caliente …
Una vez pegados esos tacos de goma vamos ha usar otros cuatro tacos de goma que irán entre la placa base y la caja para que no rocen las soldaduras …
Y la instalamos dentro de la caja como si la fuéramos a atornillar …
Una vez la tengamos lista haremos una marca con algo punzante, en el sitio donde haremos fijación y sujeción a la caja con unos tornillos que atravesará el
Ahora sabremos donde tenemos que poner los tacos que aran de base para la placa base …
Cuando estén secos los pegamos cada uno en su marca correspondiente dentro de la caja …
Ahora tenemos la caja preparada para instalar la placa base y clavar los tornillos sobre ellos …
Si os dais cuanta por debajo no toca la caja de madera y tiene un pequeño espacio para que respire …
Ahora vamos ha ensiliconar la chapa metálica de las conexiones de la placa base a la caja, así si la trasteamos siempre estará en el mismo sitio …
Como veis ya tenemos los encajes para la placa base tanto por detras en plan conexiones y por debajo para tener un tope y no tocar la caja …
También voy a usar una rejilla metálica típica para ventiladores de ordenador …
Se la pondré en el agujero que hicimos en el manual anterior para instalar posteriormente un ventilador …
Usare un ventilador silencioso Coolink para refrigerar la maquina. Uno silencioso es lo suyo, no hay que olvidar que este MediaCenter estará en nuestro comedor y escucharlo puede ser un engorro para ti y para lo demás …
Como no, también usare la silicona caliente en cada una de sus esquinas, recordad que esté ventilador será de entrada de aire y la fuente de alimentación
sacara el aire así que aseguraos que pegáis a la caja la parte por la que absorbe el aire y no por donde lo expulsa …
Todos los componentes que son pegados a la caja tenemos que aguantarlos hasta que se seque la silicona caliente pero este en especial, pesa y se mueve
fácil…
Una vez pegada voy a usar cuatro tornillos especiales para la rejilla metálica que irá por fuera, mas que nada para que quede mas pulido …
El resultado es bonito bonito …
La idea es colocarlo justo encima del flujo de aire para que se refrigere lo posible y no obstruya el paso del aire …
Para darle sujeción por la parte de la pared, voy a apoyarlo con una pletina de hierro que encontré tirada en la caja de herramientas …
Por el otro lado, para sujetar el disco duro y darle un poco de movilidad para poder hacerlo móvil y levantarlo cuando lo necesitemos he usado una escuadra,
una pieza de metal que le encaja muy bien un tornillo asta el disco duro y un par de tornillos
En la imagen no se ve pero he tomado la medida de donde va el disco duro para medir la distancia …
Una vez hechos los encajes vamos por lo botones y luces que darán al exterior …
Tan solo tenemos que encajarlos a los agujeros que les hicimos en el articulo anterior, si no quedan bien fijados siempre nos quedará la silicona como en mi
El resultado es el siguiente …
Ahora es el momento de fijar nuestra placa base a los tacos con un tornillo que no traspase la caja …
Una vez fijada le instalamos la fuente de alimentación en su correspondiente encaje …
El todas las placas base hay una serie de clavijas donde suele poner siglas para identificar donde van conectados los botones y leds de power y disco duro. Las
buscamos e insertamos las clavijas en su sitio correspondiente …
A continuación la conectamos la faja IDE a la placa base ya que lo siguiente que instalemos será el disco duro …
Atornillamos el disco duro a la fijación metálica que tiene juego desde una escuadra fijada a la caja y conectamos los clavijas IDE y de alimentación …
Como veis la fijación es móvil y esto nos facilita el que podamos esconder bien los cables y así facilitar el flujo de aire en entrara desde el ventilador …
Una vez conectado todo, bajamos el disco duro hasta que encaje bien con la placa metálica que esta en la pared de la caja …
Y ya la tenemos montada …
El aire entra dentro de la caja refrigerando en su paso el disco duro, seguidamente la placa base y todos sus componentes y saldrá caliente por la fuente de alimentación ya que todas traen un ventilador y este extrae el calor de
Como veis el resultado por la parte trasera a quedado muy bien …
Y por la parte frontal no tiene precio una vez conectada en funcionamiento con sus botones y leds de encendido y disco duro …
A continuación para los mas frikis dejo una pequeña galería de fotos para hacer boca …
Este aparatito ha sido para mi una aventura ya que cuando comencé este manual sobre como montar un MediaCenter en una caja de vino no tenia pensado
como iba a montarlo y he ido improvisando conforme he ido solventando problemas. Cada cual que lo lea y decida seguirlo puede adaptarlo a sus necesidades en todos los aspectos ya sea por la parte del software, hardware e
incluso la caja que use para montarlo.
Para conectarlo en nuestro comedor al televisor he usado el cable VGA de la tarjeta gráfica que no adapte a ningún agujero en la caja porque pude
desmontarla …
Como podéis ver el cable sale por un lateral, hice una ranura para facilitar el paso del cable. Se que podría haber incrustado la clavija para la VGA en cualquier parte de la caja pero pensé que no quedaría muy fina y opte por este
Ya lo tenemos todo montado, tan solo nos queda irnos al comedor y conectar nuestro nuevo MediaCenter a el televisor con la clavija VGA …
Para manejarlo tengo de momento un ratón inalámbrico Logitech …
Y para que pueda comunicarse he usado un adaptador Wireless USB D-Link …
Y listo !!!! Arrancar y disfrutar !!!!
En el Blog oficial hay un vídeo demostración sobre que hace este MediaCenter, además de muchos comentarios de los usuarios que resuelven bastantes dudas. ________________________________________________________________
Este manual y otros mas podéis encontrarlos en el Blog www.forat.info así como su descarga en formato PDF en www.forat-project.com
Sois libres de copiar, modificar o incluso usar este manual para lo que queráis incluidos los estudiantes universitarios como proyecto para presentarlo. Este manual ha sido creado para el aprendizaje de todo el que le interese y puede hacer con el lo que quiera, tan solo se pide un reconocimiento del mismo
con un link en tu web o si lo deseas puedes realizar un donativo al autor desde la dirección www.forat.info/aporta/
