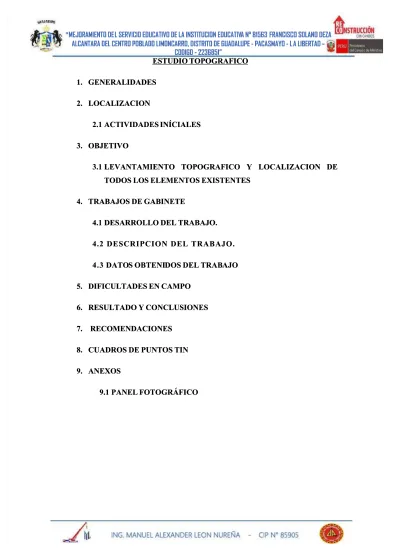

ESTUDIO TOPOGRAFICO ESTUDIO TOPOGRAFICO 1. 1. GENERALIDADESGENERALIDADES 2. 2. LOCALIZACIONLOCALIZACION 2.1
2.1 ACTIVIDADES INÍCIALESACTIVIDADES INÍCIALES 3.
3. OBJETIVOOBJETIVO 3.1
3.1 LEVANTAMIENTO TOPOGRAFICO Y LOCALIZACION DELEVANTAMIENTO TOPOGRAFICO Y LOCALIZACION DE TODOS LOS ELEMENTOS EXISTENTES
TODOS LOS ELEMENTOS EXISTENTES 4.
4. TRABAJOS DE GABINETETRABAJOS DE GABINETE 4.1
4.1 DESARROLLO DEL TRABAJO.DESARROLLO DEL TRABAJO.
4.2 DESCRIPCION DEL TRABAJO. 4.2 DESCRIPCION DEL TRABAJO. 44..3 3 DATODATOS OBTENIS OBTENIDOS DEL TRABDOS DEL TRABAJOAJO 5.
5. DIFICULTADES EN CAMPODIFICULTADES EN CAMPO 6.
6. RESULTADO Y CONCLUSIONESRESULTADO Y CONCLUSIONES 7.
7. RECOMENDACIONESRECOMENDACIONES 8.
8. CUADROS DE PUNTOS TINCUADROS DE PUNTOS TIN 9.
9. ANEXOSANEXOS 9.1
9.1 PANEL FOTOGRÁFICOPANEL FOTOGRÁFICO
ING.
I NFORME TÉCNICO
INFORME DEL ESTUDIO TOPOGRÁFICO PARA EL PROYECTO:
MEJORAMIENTO DEL SERVICIO EDUCATIVO DE LA INSTITUCION EDUCATIVA N° 81563 FRANCISCO SOLANO DEZA ALCANTARA DEL
CENTRO POBLADO LIMONCARRO, DISTRITO DE GUADALUPE
-PACASMAYO - LA LIBERTAD”.
1. INTRODUCCIÓN
El presente Informe del Estudio Topográfico forma parte del presente proyecto y se realizó por autorización de la Municipalidad Distrital de Guadalupe, realizar el presente Estudio Topográfico: “MEJORAMIENTO DEL SERVICIO EDUCATIVO DE LA INSTITUCION EDUCATIVA N° 81563 FRANCISCO SOLANO DEZA ALCANTARA DEL CENTRO POBLADO LIMONCARRO, DISTRITO DE GUADALUPE - PACASMAYO - LA LIBERTAD”.
2. LOCALIZACIÓN
La zona de ubicación del presente Estudio Topográfico, está localizado en El C.P. de Limoncarro se encuentra en la jurisdicción del Distrito de Guadalupe perteneciente a la Provincia de Pacasmayo, Región La Libertad, Perú. El C.P. de Villa San Isidro se ubica a 124 Km. desde Trujillo, por carretera Panamericana norte.
Departamento : LA LIBERTAD
Provincia : PACASMAYO
Distrito : GUADALUPE
Centro poblado : LIMONCARRO
Centros Poblados : Limoncarro Villa San Isidro Mariscal Castilla La Calera
Imagen Nº 01,02 - Mapa de Ubicación y Localización
Imagen Nº 03.- Plano de Microlocalización
COORDE NADA S UTM WGS 84
LOCALIDA D ES TE (m) NORTE (m) E L E V A C I O N (msnm)
Limoncarro
I.E N° 81563 674817.954 9192502.120 34 msnm
3. OBJETIVO
El propósito del presente es el de obtener los planos topográficos existente de la cartografía de la Institución Educativa N° 81563 Francisco Solano Deza Alcántara del C.P. Limoncarro, Distrito de Usquil, Provincia de Otuzco Departamento de La Libertad, y Se generó la cartografía correspondiente para la elaboración del proyecto definitivo.
En los planos de la cartografía se representa la topografía existente de la zona en mención. Además de representar toda la topografía existente, se ha proyectado las áreas del objetivo con perfil longitudinal del terreno natural y secciones transversales para poder calcular los volúmenes de corte y/o relleno.
Finalmente, como resultado se elaboraron los planos en formatos requeridos, de planta, perfil longitudinal, y como también cortes transversales con escalas
indicadas.
4. MÉTODOS EMPLEADOS
4.1. DESARROLLO DEL TRABAJO
Para la ejecución del trabajo fue necesario efectuar lo siguiente:
a.- Georreferenciación de las Estación base y la Referencia a la Red Geodésica Mundial WGS-84, con GPS Navegador (Sistema de Posicionamiento Global) Marca GARMIN modelo OREGON doble frecuencia, en la Modalidad Estático Post-Proceso (medición de dos puntos simultáneamente, procesamiento de datos en gabinete)
b.- Levantamiento Topográfico de los sectores apoyado en los vértices Geodésicos con:
c.- Levantamiento Topográfico de los sectores apoyado en los vértices Geodésicos con:
Imagen N° 04 GPS Garmin OREGON 550.
Imagen N° 05 ESTACIÓN TOTAL NIKON MODELO 332
Características: A=30X, a=10cc, s=2cc, 3mm + 2ppm.
4.2. DESCRIPCIÓN DEL TRABAJO A.- Apoyo Geodésico
a.- Se materializaron los vértices del levantamiento en estacas de acero corrugado. b.- Empleando equipos de Posicionamiento Satelital, en la modalidad Diferencial estático Post-Proceso, se realizó la medición de la base geodésica, a partir del vértice utilizado E1, ubicado, sobre estaca de fierro corrugado debidamente monumentado y señalado con pintura naranja.
B.- Levantamiento Topográfico.
El Levantamiento Topográfico se realizó desde la base geodésica E1 como inicio, establecida en la parte inicial del proyecto, continuando así la recopilación de información del objetivo que forman parte del proyecto, con dirección final del sector, formando así la totalidad de la cartografía del área de propiedad de la Institución Educativa.
C.- Procesamiento de la información.
a.- Los registros digitales de la medición de los equipos colectores, fueron transferidos a un computador tipo Notebook, mediante conexión por cable serial. b.- Para el procesamiento de la información, en el caso del GPS se empleó el
software SKY-PRO provisto por el fabricante de los equipos, el que procesa los datos y entrega los resultados en coordenadas geográficas y UTM. En el caso de los de la Estación Total fueron administrados por el Software Transit v.2.35, y todos transferidos al software MDT v 5.00.
La información colectada se transfirió a nuestra computadora mediante un software de topografía. El formato de los datos transferidos incluye información de coordenadas polares, así como las excentricidades verticales debidas a las alturas de instrumentos y bastones, introducidas como parámetros durante la medición. Dicha información incluye, un código numérico describiendo las características de la medición, unidades, dígitos válidos y valores de corrección atmosférica, lo que nos asegura un correcto empleo de parámetros durante él calculo.
Dicha información se depura eliminando las medidas marcadas para descarte durante las mediciones de campo y corrigiendo su descripción cuando se encuentran códigos de edición, introducidos por el operador en campo. Luego se transforma al formato del programa de cálculo y ajuste de coordenadas STARNET el que nos permite determinar las coordenadas finales de todos los puntos medidos
en campo. Este programa permite el ajuste de las poligonales, aplicando factores de escala, correcciones por convergencia de meridianos, curvaturas etc.
El programa STARNET nos proporciona un listado de coordenadas de los puntos medidos en campo, los que son exportados al programa TCP/MDT V5.0 (software generador de Modelos Digital) el que empleamos para generar el modelo digital de terreno y cartografía. Este programa trabaja bajo el ambiente del programa cad, permitiendo el uso de herramientas de edición y dando como resultado un archivo
cad, programa de uso muy difundido.
4.3 DATOS OBTENIDOS DEL TRABAJO
Las siguientes tablas corresponden a cada institución educativa, después de haber dibujado en CAD se procedió a sacar las coordenadas de cada vértice del límite del terreno de dicha institución.
INSTITUCION EDUCATICIVA N° 81563
CUADRO DE COORDENADAS SISTEMA WGS84 - 17S
AREA (m2) 3168.19 M2
AREA (ha) 0.31682 ha
PERIMETRO (ml) 257.73 ml
VERTICE LADO DIST. ANGULO ESTE NORTE
P1 P1-P2 26.72 89°27´19" 674763.996 9192535.380 P2 P2-P3 93.08 89°27´19" 674762.516 9192511.263 P3 P3-P4 35.81 89°27´19" 674836.411 9192470.939 P4 P4-P5 76.3 89°27´19" 674851.666 9192503.342 P5 P5-P6 9.17 89°27´19" 674783.779 9192535.936 P6 P6-P1 17.65 89°27´19" 674783.779 9192627.644
Imagen N° 06. Ubicación de los vértices
5. DIFICULTADES EN EL CAMPO
Una de las principales dificultades para realizar el trabajo de Topografía es el terreno tal como se presenta, ya que por la naturaleza de la misma se encuentra con abundante Humedad que es característico, el cual es típico de nuestro territorio de la sierra.
6. RESULTADO Y CONCLUSIONES
Como resultado se ha generado un modelo digital de terreno MDT denominado:
“MEJORAMIENTO DEL SERVICIO EDUCATIVO DE LA INSTITUCION
EDUCATIVA N° 81563 FRANCISCO SOLANO DEZA ALCANTARA DEL CENTRO POBLADO LIMONCARRO, DISTRITO DE GUADALUPE -PACASMAYO - LA LIBERTAD” • Estudio Topográfico, y la escala final de los
planos en formato A-1 a Escala 1:200.
La zona del levantamiento tiene acceso accesible a nuestra area técnica de trabajos.
Se completaron las mediciones con sistema convencional.
En el proceso del levantamiento del objetivo, se tomaron en cuenta las proyecciones transversales, con respecto a las vías, para lograr una cartografía homogénea y estética, con el fin de definir los perfiles longitudinales y transversales.
En el proceso de diseñar la rasante o nivel de piso terminado se Recomienda tener en cuenta las cotas, de proyección de las infraestructuras existentes. La losa y veredas existentes se encuentra visiblemente en buen estado.
7. RECOMENDACIONES
Se recomienda con el cuidado de los hitos (BM`s) ya que es muy importante para el desarrollo del estudio a fin de poder obtener los replanteos actualizados.
Diseñar la infraestructura de la institucion educativa de acuerdo a la topografía del terreno obtenida, para el proyecto, el cual se encuentra plasmada en el plano.
8. CUADRO DE PUNTOS
Una vez procesado y verificado los puntos, se obtienen los Puntos, estos puntos sirven para formar las triangulaciones y luego generar las curvas de nivel del terreno del proyecto; en los puntos TIN, se encuentran en coordenada UTM (Datum WGS 84), con sus elevaciones correspondientes.
Listado de puntos – base de datos
N° PUNTO ESTE NORTE COTA
1 674782.886 9192521.65 34.176 2 674783.295 9192520.59 34.175 3 674777.226 9192520.62 34.099 4 674776.53 9192508.44 34.09 5 674773.97 9192514.59 34.076 6 674782.543 9192525.16 34.271 7 674785.542 9192523.4 34.244 8 674788.011 9192521.31 34.12 9 674785.972 9192524.78 34.247 10 674782.693 9192525.42 34.271 11 674785.184 9192525.25 34.256 12 674749.405 9192504.7 33.592 13 674752.322 9192504.33 33.537 14 674749.274 9192505.85 34.071 15 674756.855 9192509.17 33.805 16 674746.855 9192502.97 33.153 17 674751.788 9192503.38 33.608
18 674774.136 9192506.92 34.076 19 674775.248 9192509.53 34.191 20 674772.118 9192511.07 34.082 21 674737.409 9192488.59 32.756 22 674758.679 9192497.83 33.526 23 674804.959 9192515.07 34.245 24 674806.523 9192516.05 34.242 25 674802.009 9192514.15 34.103 26 674788.836 9192502.21 34.265 27 674798.376 9192507.4 34.095 28 674808.276 9192515.07 34.239 29 674854.224 9192578.85 33.678 30 674834.065 9192539.34 33.941 31 674845.157 9192584.21 34.161 32 674808.879 9192517.96 34.082 33 674842.131 9192585.6 34.329 34 674780.652 9192506.3 34.082 35 674772.644 9192500.12 33.789 36 674780.814 9192507.57 34.097 37 674792.152 9192521.61 34.246 38 674784.418 9192514.3 34.109 39 674795.007 9192517.75 34.097 40 674784.707 9192504.23 34.078 41 674787.83 9192504.19 34.095 42 674782.372 9192502.61 34.068 43 674798.377 9192518.42 34.241 44 674791.399 9192510.75 34.108 45 674755.384 9192508.62 33.705 46 674771.502 9192541.12 34.187 47 674766.217 9192540.71 34.023 48 674773.005 9192541.61 34.168 49 674768.449 9192542.69 34.054 50 674784.4 9192535.55 34.238 51 674766.015 9192538.47 34.091 52 674762.156 9192530.73 34.066 53 674760.493 9192527.71 34.041 54 674764.768 9192534.39 33.675 55 674765.564 9192537.7 34.087 56 674757.643 9192535.22 33.718 57 674771.088 9192553.94 34.271 58 674771.266 9192554.09 34.232 59 674771 9192554 35 60 674782.687 9192616.01 33.913 61 674764.416 9192577.61 33.815 62 674774.284 9192552.72 34.239
64 674761 9192547 34 65 674758.762 9192551.35 33.804 66 674774.109 9192549.72 34.224 67 674747.41 9192544.51 33.885 68 674764.724 9192512.92 34.088 69 674764.176 9192511.98 34.079 70 674768.898 9192512.71 34.086 71 674767.563 9192513.62 34.087 72 674768.04 9192513.64 34.207 73 674738.677 9192530.25 33.88 74 674752.648 9192513.99 33.899 75 674752.516 9192511.25 33.769 76 674710.116 9192503.4 33.004 77 674739.295 9192528.8 33.611 78 674716.646 9192513.02 33.44 79 674775.857 9192528.58 34.183 80 674771.316 9192525.83 34.088 81 674773.283 9192529.79 34.093 82 674763.871 9192528.28 34.071 83 674767.268 9192532.9 33.772 84 674773.768 9192525.27 34.087 85 674770 9192516.67 34.081 86 674766.002 9192515.34 34.081 87 674769.74 9192517.37 34.081 88 674773.338 9192522.97 34.187 89 674771.835 9192521.48 34.105 90 674838.491 9192494.4 34.041 91 674837.902 9192493.81 34.087 92 674841.306 9192489.34 34.216 93 674839.561 9192487.18 34.22 94 674840.243 9192487.39 34.222 95 674835.364 9192496.06 34.047 96 674826.679 9192491.91 34.106 97 674825.337 9192489.22 34.072 98 674828.098 9192494.7 34.093 99 674834.554 9192494.78 34.145 100 674829.513 9192497.4 34.085 101 674840.417 9192496.99 34.208 102 674843.892 9192495.73 34.204 103 674840.643 9192497.41 34.208 104 674839.212 9192498.15 34.195 105 674839.949 9192497.8 34.202 106 674841.297 9192494.74 34.186 107 674835.471 9192488.52 34.217 108 674837.717 9192487.39 34.11 109 674846.828 9192494.41 34.188
110 674844.64 9192495.39 34.192 111 674845.335 9192495.02 34.197 112 674843.226 9192488.35 34.207 113 674844.041 9192488.63 34.178 114 674842.882 9192484.85 34.104 115 674838.333 9192458.96 33.686 116 674853.004 9192463.31 33.954 117 674846.568 9192492.02 34.204 118 674833.726 9192498.64 34.206 119 674833.701 9192498.62 34.206 120 674851.136 9192500.18 34.202 121 674846.609 9192492.7 34.188 122 674847.696 9192493.86 34.054 123 674833.06 9192483.71 34.072 124 674831.614 9192481.13 34.084 125 674833.489 9192484.7 34.217 126 674829.793 9192485.26 34.092 127 674830.405 9192486.63 34.086 128 674830.823 9192480.8 34.088 129 674833.844 9192471.04 33.99 130 674835.644 9192471.31 34.041 131 674832.491 9192477.26 34.076 132 674830.317 9192479.97 34.092 133 674822.684 9192476.43 33.954 134 674834.53 9192499.82 34.223 135 674815.67 9192516.43 34.138 136 674815.901 9192516.61 34.105 137 674814.996 9192517.06 34.117 138 674811.444 9192518.88 34.119 139 674814.356 9192520.21 34.087 140 674817.904 9192517.32 34.19 141 674812.186 9192509.59 34.091 142 674814.055 9192508.74 34.232 143 674807.36 9192512.59 34.125 144 674818.236 9192516.85 34.238 145 674806.986 9192512.46 34.246 146 674812.567 9192530.18 34.27 147 674811.724 9192528.63 34.267 148 674814.819 9192532.03 34.264 149 674861.915 9192525.12 34.019 150 674817.747 9192530.59 34.276 151 674812.903 9192526.66 34.118 152 674810.209 9192519.36 34.091 153 674810.56 9192519.33 34.14 154 674810.741 9192522.05 34.17
156 674809.91 9192521.45 34.197 157 674805.691 9192483.48 34.129 158 674814.003 9192486.77 34.134 159 674793.139 9192482.02 32.17 160 674808.539 9192489.33 34.095 161 674814.654 9192488.07 34.121 162 674837.405 9192508.44 34.231 163 674833.717 9192500.16 34.216 164 674827.569 9192503.45 34.222 165 674817.973 9192502.13 34.087 166 674821.353 9192506.63 34.246 167 674790.518 9192498.51 34.077 168 674793.054 9192497.18 34.085 169 674792.97 9192499.96 34.091 170 674788.341 9192492.95 33.841 171 674794.751 9192500.46 34.101 172 674797.073 9192497.86 34.095 173 674806.984 9192492.79 34.088 174 674809.58 9192491.58 34.092 175 674803.895 9192494.38 34.097 176 674801.181 9192495.74 34.095 177 674801.418 9192492.84 34.101
9. ANEXOS
9.1. ANEXO FOTOGRÁFICO
Imagen N°07 - Equilibrando la Estación total en la plataforma de la I.E 81563.
Imagen N° 10 - Ubicación E5 para recolección de puntos
Imagen N° 11 - Indicación de Topógrafo para mejor postura de prisma para obtención de puntos.
