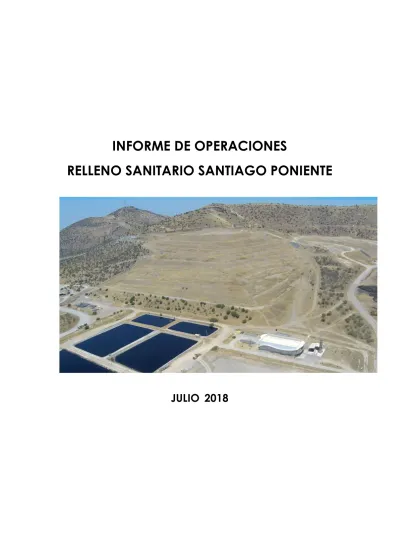

INFORME DE OPERACIONES
RELLENO SANITARIO SANTIAGO PONIENTE
2
TABLA DE CONTENIDO
1 INTRODUCCIÓN 3
2 CANTIDAD, ORIGEN Y TIPO DE RESIDUOS DISPUESTOS EN EL RELLENO
SANITARIO 4
3 RESULTADOS DE LOS MONITOREOS Y CONTROLES 7
3.1 Seguimiento de la Calidad del Aire y Meteorología 7
3.2 Calidad del Aire Ambiental y Meteorología en la Población 8
3.2.1 Seguimiento del Biogás. 8
3.2.2 Seguimiento de Olores 10
3.2.3 Seguimiento de Ruido 11
3.3 Seguimiento de la Calidad de las Aguas 11
3.4 Seguimiento de Vegetación y Fauna 11
4 ESTADO DE AVANCE DEL RELLENO SANITARIO 12
4.1 Adecuación, operación de los RSU 12
4.2 MANTENCIÓN DE CAMINOS INTERIORES 14
4.3 TOPOGRAFÍA 14
4.3.1 MEDICIÓN DIARIA DE PISCINAS Y BANDEJAS DE EVAPORACIÓN. 14
4.3.2 PROYECCIÓN DRENES Y PLATAFORMA. 15
4.3.3 LEVANTAMIENTO TOPOGRÁFICO ALVEOLOS N°1 y N°2 15
4.3.4 LEVANTAMIENTO FRENTE DE TRABAJO 15
4.4 Procedimiento de Inspección de Residuos 15
5 GENERACIÓN Y VOLUMEN ACUMULADO DE LIXIVIADOS, Y CAPACIDAD DE
3
1
I
NTRODUCCIÓN
El siguiente informe se presenta a la Secretaría Regional Ministerial de Salud de la Región Metropolitana, para describir las actividades realizadas en el periodo operacional correspondiente al mes de julio del año 2018, dando cumplimiento al Artículo 52 del Decreto Supremo N° 189 de 2005 del MINSAL, que indica:
Artículo 52. Con una frecuencia mensual, deberá remitirse a la Autoridad Sanitaria Regional un informe de la operación del Relleno Sanitario, el que dará cuenta, al menos, de los siguientes aspectos:
a) Cantidad, origen y tipo de residuos dispuestos en el Relleno Sanitario; b) Resultados de los monitoreos y controles;
c) Estado de avance del Relleno Sanitario;
d) Generación y volumen acumulado de lixiviados, y capacidad de acopio disponible.
En concordancia, el presente documento reúne la información correspondiente a la operación del relleno sanitario durante el mes de mayo de 2018 de forma condensada y resumida, de manera de que refleje los avances que tuvo el proyecto y el control de las variables ambientales relevantes desde el punto de vista sanitario en lo que respecta a proyectos de disposición final de residuos sólidos urbanos.
4
2
CANTIDAD, ORIGEN Y TIPO DE RESIDUOS DISPUESTOS EN EL RELLENO
SANITARIO
El total de residuos acumulados desde el inicio de la operación del Relleno Sanitario Santiago Poniente (Octubre 2002) al 31 de julio del año 2018 es de 8.110.592 toneladas, confinadas en las dos unidades principales del relleno sanitario, esto es Alvéolo N° 1 y Alvéolo N° 2. La cantidad de residuos confinados anualmente se presentan en el Gráfico 1, mientras que el detalle del ingreso de toneladas de residuos al relleno durante el mes de julio 2018 se encuentra en el Anexo 1.
Gráfico 1: Residuos Depositados Anualmente
Fuente: Elaboración propia- Báscula pesaje
El volumen utilizado a la fecha (julio 2018) versus el volumen disponible según proyecto, se presenta en Gráfico 2.
5 Gráfico 2: Disponibilidad de volumen según proyecto
Fuente: Elaboración propia-Topografía
La tipología de los residuos dispuestos se distribuyó entre residuos domiciliarios (municipios pertenecientes a EMERES, municipios no pertenecientes a EMERES) y residuos asimilables a domiciliarios (correspondientes a fuentes industriales y particulares), según se expone a continuación:
Tabla 1: Distribución de residuos depositados.
Julio 2018
Residuos (t/cliente) Aporte por tipo Cliente (%) Residuos domiciliarios 48.989 75%
Residuos asimilables a domiciliarios 16.768 25%
Total 65.757 100%
6 En total, durante el mes julio 2018, el Relleno Sanitario Santiago Poniente recibió un total de 65.757 toneladas, de las que el 75% correspondió a residuos domiciliarios municipales y el 25 % restante a residuos asimilables a domiciliarios. En el Gráfico 3 se muestra la cantidad de residuos dispuestos en el año 2018 en donde se refleja el tonelaje recibido en el presente periodo de reporte.
Gráfico 3: Toneladas mensualmente recibidas, año 2018.
Fuente: Elaboración propia
A partir del tonelaje registrado en el 2018 se tiene que, considerando las 65.757 toneladas recibidas en el mes de julio, el promedio mensual de ingreso a la fecha es de 68.463 t/mes.
De forma regular, se realiza una inspección de ingreso de residuos de forma aleatoria a los clientes. En caso de existir sospecha, se realiza una inspección exhaustiva, procedimiento que también se aplica a clientes nuevos.
Para la inspección, la metodología utilizada es la descarga de un camión, para ello se le indica al chofer que posicione el camión en un sector pre definido para ese efecto. Una vez aculatado el camión, los residuos son inspeccionados visualmente por el/los trabajadores designados para ello. En caso de existir alguna anormalidad o de identificarse que la carga
7 corresponde a residuos no permitidos, se informa al encargado de la operación, y se solicita al chofer que abandone el relleno sanitario con los residuos.
3 RESULTADOS DE LOS MONITOREOS Y CONTROLES
El Plan de Seguimiento o Programa de Monitoreo Ambiental considerado en este informe tiene por finalidad mostrar las actividades que se han llevado a cabo en este ámbito, como parte integral del funcionamiento del Relleno Sanitario Santiago Poniente. Este Plan de Seguimiento Ambiental se enmarca de acuerdo al control de las componentes ambientales según queda establecido en la RCA 479/2001.
Las variables ambientales consideradas en el seguimiento corresponden a Calidad del Aire y Meteorología, Aguas Subterráneas, Aguas Superficiales, Ruido, Olores, Vegetación y Fauna. Cabe señalar que la información generada de los informes de monitoreo de las distintas variables se entrega mensualmente al Grupo de Residuos Sólidos de la Universidad Católica de Valparaíso, PUCV, institución que realiza la Auditoría Ambiental Independiente donde se consigna el grado de cumplimiento de los planes de monitoreo requeridos en la RCA 479/2001.
3.1 SEGUIMIENTO DE LA CALIDAD DEL AIRE Y METEOROLOGÍA
El Plan de Seguimiento de la calidad del aire tiene por objeto determinar que tanto las acciones generadoras de impactos mencionadas en el EIA, como las medidas propuestas y exigidas en la RCA 479/2001, se chequeen y se verifique su aplicabilidad y eficiencia. A la fecha de cierre del presente, no se había recibido el informe correspondiente al mes de julio, se adjunta el correspondiente al mes de juliol.
8
3.2 CALIDAD DEL AIRE AMBIENTAL Y METEOROLOGÍA EN LA POBLACIÓN
El monitoreo meteorológico y de calidad del aire fue ejecutado con normalidad por CESMEC, y los informes correspondientes presentados a la Auditoría Ambiental Independiente de acuerdo a lo señalado por la RCA 479/2001.
3.2.1 Seguimiento del Biogás.
A la fecha se opera la red de biogás conectada al Alveolos n° 1 y al Alveolo n°2, en sus fases n° 1 y 2.
La planta de destrucción térmica de biogás instalada en el relleno posee una capacidad nominal de 15.000 kW (3000 Nm3/h, 50% CH4), su operación es bajo
un régimen de 24 horas.
El flujo de quema de biogás promedio en el mes de Julio del 2018 es de 658 Nm3/h, cumpliendo con el 5% exigido por RCA 266/2008.
Tabla 2: Promedio Mensual de parámetros en planta de biogás
Parámetro Julio CH4 (%) 55,6 CO2 (%) 41,8 O2 (%) 0,5 H2S (ppm) 26 CO (ppm) 0,4 Flujo (Nm3/h) 658
9
Los trabajos realizados en el área de biogás durante el mes de Julio son:
- Monitoreo y regulación de pozos de captación con frecuencia de una vez al mes Alveolos n° 1 y Diariamente Alveolo n° 2 a la entrada de la planta.
- Monitoreo de gases en oficinas administrativas, vestidores de personal, lagunas de lixiviados y planta de biogás, una vez por semana.
- Construcción de canastillos para la habilitación de chimeneas y Gaviones acostados Alveolo 2 fase 3.
- Construcción de chimeneas y drenes de acuerdo al avance del proyecto.
- Perforación de tuberías de 200 y 160 mm de material HDPE, utilizadas en chimeneas, gaviones y drenes.
- Conexión de chimeneas Alveolo n°2 fase 1 y 2 al colector Sub matriz de (200 mm).
- Calibración de equipos móviles y equipos fijo, de acuerdo a planificación semestral con sus respectivos gases patrones.
- Limpieza y mantenimiento diario de planta de quema.
- Mantenimiento de manifolds (limpieza, revisión, etc.) instalados en Alveolo n° 1 y Alveolo n° 2
- Seguimiento al avance del frente de trabajo.
- Regulaciones de Chimeneas: Se realizan mediciones en cada una de las chimeneas de la red de captación, con los parámetros CH4, CO2, O2,
H2S, velocidad (m/s) y presión (milibar), con una frecuencia semanal.
Para dichas mediciones se utiliza el equipo “Gem 2000 Plus” (Landtec), Termo anemómetro Mini Air 20, Manómetro C 5591 Comark.
- Medición de CO: Se realiza la medición de este parámetro en la entrada de la planta con frecuencia de 1 vez por semana, utilizando el equipo “Gem 2000 Plus” (Landtec), y el Equipo GX-2009
10 - Mediciones de Campo: se realizan mediciones en terreno de CH4, CO2,
O2, LEL, CO, H2S, en sector Lagunas y Bandejas, Oficinas administrativas,
Planta de Biogás y Vestidores de personal.
3.2.2 SEGUIMIENTO DE LA VEGETACIÓN EN EL ÁREA DE RELLENO.
- Durante el mes de Julio del 2018 se realizaron observaciones de la vegetación circundante al área de disposición de residuos y en los alrededores de la planta de Biogás, no encontrando signos de asfixia o enfermedad atribuible a la exposición de individuos a las emanaciones del biogás, proveniente de chimeneas no conectadas al sistema de extracción. Por ende la vegetación se encuentra en óptimas condiciones.
Imagen 1: ALveolo N°1 Talud Norte
3.2.2 Seguimiento de Olores
El seguimiento de esta variable es ejecutado por la empresa San Francis (Scentroid) y sus resultados son informados, conforme a lo establecido en la Resolución N°004735 del 17 de febrero del 2004 de SESMA y RCA
11 N°59/2005. La data de monitoreo realizados para esta variable ambiental en el mes de julio se presenta en el Anexo 3.
3.2.3 Seguimiento de Ruido
La última medición fue realizada por CESMEC durante los días 26 y 27 de mayo de 2004, y el informe correspondiente ingresado al, en ese entonces, SESMA el día 16 de junio. Los resultados de estas mediciones, como aquellos de las anteriores campañas, son concluyentes al indicar que los ruidos producidos por el proyecto no sobrepasan los límites establecidos en la normativa vigente (D.S. N°146/97).
3.3 SEGUIMIENTO DE LA CALIDAD DE LAS AGUAS
De acuerdo a la frecuencia mensual de las aguas superficiales en los cuatro puntos establecidos (Río Mapocho frente al Vertedero, Canal de Entrada a la Planta El Trebal, Canal Las Mercedes, y Río Mapocho Puente Rinconada), sumado a la frecuencia trimestral de los ocho pozos de aguas subterráneas ubicados al interior del relleno. A la fecha de cierre del presente informe no se han recibido los resultados de las mediciones correspondientes al mes de julio.
3.4 SEGUIMIENTO DE VEGETACIÓN Y FAUNA
Con la finalidad de dar cumplimiento a las exigencias establecidas en la resolución de calificación ambiental RCA N° 479/2001 en términos de la realización de monitoreos de vegetación y fauna, se cumplieron y terminaron todos los monitoreos de acuerdo a lo exigido al interior del Relleno Sanitario.
12
4 ESTADO DE AVANCE DEL RELLENO SANITARIO
4.1 ADECUACIÓN, OPERACIÓN DE LOS RSU
En el mes de julio de 2018, en el Alveolo 2 Fase 3, se realizó la disposición de residuos en la plataforma N°5 (ver figuras N° 1y 2). El avance de llenado de las zonas consistió en la elaboración de celdas de residuos de 40 metros de ancho por 45 metros de largo. Cabe señalar que el ancho de las celdas es determinante para establecer la cantidad de camiones que se pueden posicionar de forma simultánea en la zona de disposición final de residuos. En el sector frente activo de trabajo se mantuvo el uso de malla para el control de la suspensión de material liviana. De acuerdo al cumplimiento de RCA N°479/2001, se mantuvo la humectación de los caminos internos para evitar la suspensión de polvo por el tránsito de camiones y/o maquinaria.
13 Figura 2: Proyección de avance durante mes de julio 2018, Plataforma 5
Alveolo 2 fase 3.
Imagen 1: Frente de Operaciones Alveolo 2 fase 3 mes de julio.
Fuente: Elaboración propia
En paralelo a la disposición se efectuaron diversas labores tales como el levantamiento de chimeneas de biogás y la construcción de drenes horizontales de lixiviados. La disposición de residuos se efectúa acorde a lo establecido en la RCA N°479/2001.
Se mantuvo la continuidad y control de sistemas de extracción pasiva de biogás, los que se estructuran desde la superficie de la celda hasta su conexión a la matriz de lixiviados en el fondo. Para evitar que se pierda la verticalidad, a modo de soporte mecánico-estructural, cada chimenea se rodea exclusivamente de residuos domiciliarios. El monitoreo de estos sistemas
14 es realizado periódicamente por personal propio de RSSP y, dentro de las actividades de monitoreo se realiza:
- Regulaciones de Chimeneas: Se realizan mediciones en cada una de las chimeneas de la red de captación, con los parámetros CH4, CO2, O2,
H2S, velocidad (m/s) y presión (milibar), con una frecuencia mensual.
Para dichas mediciones se utiliza el equipo “Gem 2000 Plus” (Landtec). - Medición de CO: Se realiza la medición de este parámetro en la
entrada de la planta con frecuencia de 1 vez por semana, utilizando el equipo “Gem 2000 Plus” (Landtec), y el Equipo GX-2009
- Mediciones de Campo: se realizan mediciones en terreno de CH4, CO2,
O2, H2S, en sector Lagunas y Bandejas, Oficinas administrativas, Planta
de Biogás y Vestidores de personal.
4.2 MANTENCIÓNDECAMINOSINTERIORES
El mantenimiento que se realiza en los caminos interiores del relleno consiste en recuperar el material estabilizado cada 3 meses y mantenimiento preventivo mensual.
4.3 TOPOGRAFÍA
El área de topografía es la encargada de realizar el control y la ejecución de los proyectos a desarrollar al interior del Relleno Sanitario Santiago Poniente. Los controles realizados, tienen como objetivo principal el monitoreo de las áreas destinadas a la disposición final de residuos, es decir evaluar el comportamiento estructural de las masas contenidas en un determinado transcurso de tiempo. Entre los controles realizados se encuentran:
4.3.1 MEDICIÓN DIARIA DE PISCINAS Y BANDEJAS DE EVAPORACIÓN.
La medición realizada se hace para mantener un control periódico de los lixiviados almacenados. En el caso de las piscinas se controlan los niveles de los líquidos para mantenerlos dentro de los límites de seguridad.
15
4.3.2 PROYECCIÓN DRENES Y PLATAFORMA.
La proyección de la plataforma se realizar en AutoCAD, considerando las cotas del proyecto y pendiente del 1% para la evacuación de las aguas lluvias. Durante el período en evaluación se replantearon las plataformas proyectadas con un talud en razón 2,5 : 1, para que de esta forma cada plataforma entregue mayor vida útil, considerando además su posterior asentamiento para asegurar un talud final proyectado en razón de 3 : 1 de acuerdo a lo establecido en la RCA N°479/2001.
4.3.3 LEVANTAMIENTO TOPOGRÁFICO ALVEOLOS N°1 y N°2
Semestralmente se realizan levantamientos topográficos de la totalidad de la superficie de ambos Alveolos con el fin de realizar seguimiento y control asentamientos que pudiesen generarse en la masa contenida en su interior.
4.3.4 LEVANTAMIENTO FRENTE DE TRABAJO
Se realiza el levantamiento topográfico del frente de trabajo de forma mensual, para realizar el control en el avance de llenado (celdas proyectadas), cálculo la densidad promedio de la compactación de los residuos, vida útil del proyecto, entre otros. Los monitoreos realizados en cuestión, corresponden a la zona donde se encuentren la operación de disposición final de residuos.
4.4 PROCEDIMIENTO DE INSPECCIÓN DE RESIDUOS
Durante las 24 horas del día se realiza la inspección de residuos, dando énfasis tanto en las horas de alto flujo, como en el horario nocturno, lo que permite asegurar que el tipo de residuos que se dispone en el relleno sea el adecuado. La inspección se realiza directamente en el frente de trabajo, en donde se dispone una zona exclusiva para este fin. La ubicación de éste lugar va cambiando en la medida que avanza el frente de operaciones.
16
5 GENERACIÓN Y VOLUMEN ACUMULADO DE LIXIVIADOS, Y
CAPACIDAD DE ACOPIO DISPONIBLE.
El sistema de manejo de lixiviados del proyecto se compone de las siguientes etapas: generación, almacenamiento y tratamiento mediante evaporación y en planta de depuración (externa).
Imagen 4: Lagunas de almacenamiento de lixiviado.
Respecto del estado de las lagunas de almacenamiento, el plan de trabajo actual tiene el propósito de trasvasijar los volúmenes de lixiviado desde la laguna n° 6 que recibe los líquidos generados en el Alveolo N°2 y desde las lagunas n°1 y 2 que reciben los lixiviados generados en el Alvéolo N°1, hacia el resto de las lagunas de almacenamiento.
En cuanto a los volúmenes almacenados, la tabla n° 3 muestra el balance de los lixiviados generados y tratados durante el periodo Enero-Diciembre de 2018,
17 mientras que el detalle del balance de lixiviados al mes de Julio se encuentran consolidado en el Anexo 5.
Tabla 3 Balance de Lixiviados año 2018 (Enero-Diciembre)
Lixiviados año 2018 Mes Lixiviado tratado
PTAS (m3) Lixiviado Producido (m3) Lixiviado Evaporado (m3) Enero 4.378 10.175 11.403 Febrero 2.620 5.432 7.000 Marzo 3.502 7.620 6.724 Abril 3.856 8.055 5.403 Mayo 4.876 7.463 2.899 Junio 5.149 10.271 1.998 Julio 3.782 10.242 2.022 Agosto - - - Septiembre - - - Octubre - - - Noviembre - - - Diciembre - - - Total 28.163 59.258 37.449
Fuente: Elaboración propia
Desde parte del año 2010 a la fecha, se ha efectuado el envío de lixiviados mediante camiones aljibe para su tratamiento en la planta de tratamiento de aguas servidas La Farfana de la empresa Aguas Andinas. El régimen de traslado se realiza de lunes a viernes y, durante el mes de julio, se envió un total 3.782 de m3.
