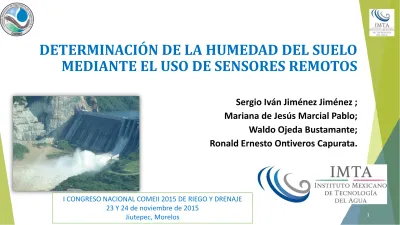

DETERMINACIÓN DE LA HUMEDAD DEL SUELO MEDIANTE EL USO DE SENSORES REMOTOS

(1)

I CONGRESO NACIONAL COMEII 2015 DE RIEGO Y DRENAJE 23 Y 24 de noviembre de 2015

Logos institucionales de los autores

DETERMINACIÓN DE LA HUMEDAD DEL SUELO MEDIANTE EL USO DE SENSORES REMOTOS

Sergio Iván Jiménez Jiménez ; Mariana de Jesús Marcial Pablo;

Waldo Ojeda Bustamante;

Ronald Ernesto Ontiveros Capurata.

(2)

Contenido de humedad en el suelo

I CONGRESO NACIONAL COMEII 2015

(3)

Importancia de conocer la humedad

del suelo

(4)

Contenido de humedad en el suelo

Entradas y salidas del agua en el suelo

(5)

Contenido de humedad en el suelo

Propiedades físicas que afectan el contenido de humedad.

Textura

Estructura

Consistencia

(6)

Medición del contenido de humedad

Directos:

Gravimétrico

Indirectos:

• A) Sonda de neutrones

• B) Resistencia eléctrica

• C) TDR

• D) Sensores Remotos

A)

B C)

(7)

Humedad del suelo con Sensores

Remotos

(8)

Determinación de la humedad con imágenes satelitales

𝜽 𝒕 = 𝑺𝑴𝑺𝑰

_𝟎

𝜽

_𝑺𝑨𝑻

− 𝜽

_𝑹𝑬𝑺

+ 𝜽

_𝑹𝑬𝑺

𝜽(t) : Humedad contenida en el suelo en el tiempo t (m

³

/m

³

)

SMSI

₀

(t): índice de saturación de humedad en el tiempo t

𝜽

_𝑺𝑨𝑻

y 𝜽

_𝑹𝑬𝑺

: Humedad volumétrica de saturación y residual contenido en el suelo (m

³

/m

³

)

Modelo en base a índices hídricos

NDWI: Índice hídrico de diferencia normalizado

Hu me d ad d e l sue lo (%)

Inercia térmica

(9)

Determinación de la humedad con imágenes satelitales

Mapa de humedad de suelo elaborado en función de

las bandas 1,2 y 5 y NDVI, (Castro et al.,2011)

(10)

Determinación de la humedad con el satélite SMAP (Soil Moisture Active Passive)

•Satélite SMAP ,(NASA, 2015).

Producto

(Fase) Descripción corta Resolución (km.)

Tiempo de Procesamiento

1 Datos en bruto del radar/

radiómetro 3/36 12 horas

2 Humedad del suelo unión Radar y

Radiómetro 9 24 horas

3 Humedad del suelo

(radar/radiómetro, composición diaria)

9 50 horas

L4_SM Humedad del suelo (en la

superficie, 5 cm) 9 7 días

L4_C Intercambio neto del carbono al

ecosistema 9 14 días

(11)

Determinación de la humedad con el satélite SMAP

Simulación del producto A)nivel 2 y B) nivel 3 de la humedad del suelo; C) nivel 3 para estado del

agua en el suelo (Congelado o no) (Fuente: NASA, 2015)

(12)

Determinación de la humedad con el satélite SMAP

Resolución Espacial 9 Km.

Resolución temporal 3 días

Humedad del suelo(m³/m³)

(13)

Determinación de la humedad con sensores remotos montados en VANT’s

Sensor

VANT’s

Ventajas:

• Útil en zonas agrícolas extensas

• Resolución espacial fina

• Es programable

Desventajas:

• Costo alto de adquisición.

• Personal especializado

(14)

Determinación de la humedad con sensores remotos montados en VANT’s

Grafica de longitud de onda vs reflectancia en suelos con diferentes contenidos de humedad

(15)

Determinación de la humedad con sensores remotos montados en VANT’s

Mapa de contenido de humedad en el suelo obtenido con VANT’s (2.28 km

²⁾

(16)

Conclusiones

• Conocer el contenido de humedad permite determinar el momento y lugar adecuado del riego, calcular escurrimientos, determinar zonas propensas a inundaciones, etc.

• Las imágenes satelitales tanto de Landsat y SMAP brindan información para determinar y monitorear el contenido de humedad en áreas relativamente grandes.
