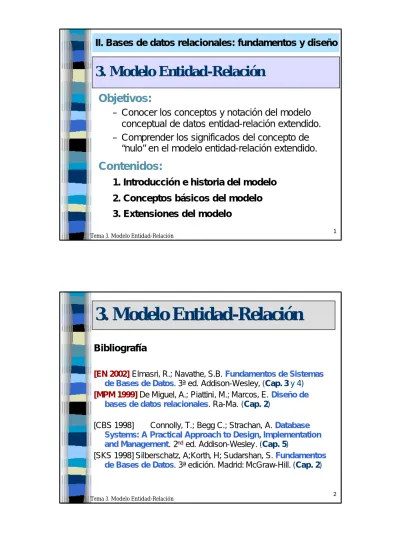

Tema 3. Modelo Entidad-Relación 1
Objetivos:
– Conocer los conceptos y notación del modelo conceptual de datos entidad-relación extendido.
– Comprender los significados del concepto de
“nulo” en el modelo entidad-relación extendido.
Contenidos:
1. Introducción e historia del modelo 2. Conceptos básicos del modelo 3. Extensiones del modelo
3. Modelo Entidad-Relación
Tema 3. Modelo Entidad-Relación 2
Bibliografía
[EN 2002]Elmasri, R.; Navathe, S.B. Fundamentos de Sistemas de Bases de Datos. 3ª ed. Addison-Wesley, (Cap. 3 y 4) [MPM 1999] De Miguel, A.; Piattini, M.; Marcos, E. Diseño de
bases de datos relacionales. Ra-Ma. (Cap. 2)
[CBS 1998] Connolly, T.; Begg C.; Strachan, A. Database Systems: A Practical Approach to Design, Implementation and Management. 2nded. Addison-Wesley. (Cap. 5)
[SKS 1998] Silberschatz, A;Korth, H; Sudarshan, S. Fundamentos de Bases de Datos. 3ª edición. Madrid: McGraw-Hill. (Cap. 2)
3. Modelo Entidad-Relación
Tema 3. Modelo Entidad-Relación 3
n Modelo de datos conceptual de alto nivel
n Propuesto por Peter P. Chen en 1976
– Extensiones/aportaciones de muchos otros autores
» No existe un único MER, sino una FAMILIA DE MODELOS
n Describe el “mundo real” como un conjunto de ENTIDADES y de RELACIONES entre ellas
n Gran difusión
– Muy extendido en los métodos de diseñode bases de datos – Soportado por herramientas softwarede diseño(CASE)
En el proceso de diseño...
DISEÑO CONCEPTUAL
Requisitos de datos
Esquema
Conceptual
MER
3.1. Introducción e historia del modelo Entidad-Relación
Tema 3. Modelo Entidad-Relación 5
n Descripción concisa de los requisitos de informaciónde los usuarios
– Descripciones detalladas de
• TIPOS DE DATOS
• RELACIONES ENTRE DATOS
• RESTRICCIONES que los DATOS deben cumplir
n Sin detalles de implementación – Más fácil de entender
– Comunicación con el usuario no técnico
Esquema conceptual
Tema 3. Modelo Entidad-Relación 6
3.2. Conceptos básicos del modelo
n Entidad ( entity )
n Atributo ( attribute )
n Dominio ( values set )
n Relación ( relationship )
Tema 3. Modelo Entidad-Relación 7
ENTIDAD
n Cosa u objeto del mundo real con existencia propia y distinguible del resto
n Objeto con existencia...
– físicao real (una persona, un libro, un empleado) – abstracta o conceptual (una asignatura, un viaje)
n “Persona, lugar, cosa, concepto o suceso, real o abstracto, de interés para la empresa”(ANSI, 1977)
ATRIBUTO
n Propiedad o característica de una entidad
n Una entidad particulares descrita por los valores de sus atributos:
titulo = El alquimista impaciente genero = Thriller
nacionalidad = España añoestreno = 2002 p1
...
nss = 1122334455 dni = 87654321
nombre = Cristina Aliaga Gil nacionalidad = España e1
...
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 9
TIPO DE ENTIDAD (entity set)
n Define un conjunto de entidades que poseen los mismos atributos
PELICULA: titulo, genero, nacionalidad, añoestreno,numcopias EMPLEADO: dni, nss, nombre, fechanacim, direccion, telefono,
altura,nacionalidad, edad
n Notación EMPLEADO
LOCAL VIDEOCLUB
PELICULA DIRECTOR
ACTOR CLIENTE
Tema 3. Modelo Entidad-Relación 10
Instancia de un tipo de entidad
n También...
– Ocurrencia – Realización – Ejemplar
– Entidad concreta o individual
PELICULA
titulo = El señor de los anillos genero = Fantasía
nacionalidad = EEUU añoestreno = 2001 p2
...
titulo = Amelie genero = Comedia nacionalidad = Francia añoestreno = 2001 p4
...
titulo = Amores perros genero = Drama nacionalidad = Méjico añoestreno = 1999 p3
...
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 11
Intensión y Extensión
n Un tipo de entidad describe el esquema o intensiónpara un conjunto de entidades que poseen la misma estructura
EMPLEADO: dni, nss, nombre, dirección, telefono, altura, fechanacim, nacionalidad, edad
n Las instancias del tipo de entidad se agrupan en un conjunto de entidades o extensión
e1•(87654321, 1122334455, “Cristina Aliaga Gil”, “Libertad, 2. Yecla.
Murcia. 30510”, 968100200, 1’60, 28/07/1979, España, 23) e2•(12345678, 6677889900, “Antonio Gil Sánchez”, “Paz, 5. Murcia.
Murcia.30012”, 968111222, 1’76, 14/04/1944, España, 58)
e3•(11223344, 1234567890, “Julia Sauce”, “Justicia, 20. Yecla. Murcia.
30510”, 968000222, 23/05/1947, 1’59, España, 55) ...
Tipos de atributos
n Simples o Compuestos
n Almacenados o Derivados
n Monovalorados o Multivalorados
n Opcionales
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 13
Atributos Simples o Compuestos
n Atributos compuestos
– Pueden dividirse en otros con significado propio
– Valorcompuesto = concatenaciónde valores de componentes
n Atributos simples – No divisibles. Atómicos
fechanacim dia mes año
direccion
calle ciudad provincia codpostal
genero
Tema 3. Modelo Entidad-Relación 14
Atributos Almacenados o Derivados
n Atributos derivados
– Valor calculado a partir de otra información ya existente (atributos, entidades relacionadas) – Son información redundante...
edad[de EMPLEADO], cálculo a partir de fechanacim
» atributo derivado del valor de otro atributo
numcopias[de una PELICULA], cuenta del nº de entidades copia relacionadas con cada película concreta
» atributo derivado de entidades relacionadas
n Atributos almacenados nacionalidad[de una PELICULA] fechanacim[de un EMPLEADO]
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 15
Atributos Monovalorados o Multivalorados
n Atributos monovalorados (monovaluados) – sólo un valorpara cada entidad
fechanacim[de un EMPLEADOparticular]
añoestreno[de una PELICULA concreta]
n Atributos multivalorados (multivaluados) – más de un valorpara la misma entidad
nacionalidad[ PELICULAcoproducida por varios países ]
telefono[ EMPLEADOcon varios teléfonos de contacto]
– Pueden tener límites superior e inferior del nº de valores por entidad
nacionalidad (1-2) telefono (0-3)
Atributos Opcionales (nulos)
n El nulo (null value) es usado cuando...
– Sedesconoce el valor de un atributo para cierta entidad
• El valor existe pero falta
altura[de un EMPLEADO]
• No se sabe si el valor existeo no
numteléfono[de un EMPLEADO]
– La entidad no tiene ningún valor aplicablepara el atributo:
fechaalquiler[PELICULAsólo en vídeo-venta (no alquiler)]
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 17
Notación para atributos
[EN2002] [MPM1999]
fechanacim
dirección telefono calleciudad provincia
codpostal
dni edad
altura (0,3)
D nss
nombre
nacionalidad (1,2)
EMPLEADO (0,3)
dirección
(1,2) (0,1) EMPLEADO nombre
fechanacim telefono
calle ciudad provincia codpostal
nss edad dni
altura nacionalidad
Tema 3. Modelo Entidad-Relación 18
Atributos Clave
n Atributo con valor distinto para cada instancia de un tipo de entidad
dni en EMPLEADO
n Una clave identifica de forma única cada entidad concreta ðatributo identificador
n Notación
EMPLEADO
[EN2002]
EMPLEADO dni
[MPM1999]
dni
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 19
Atributos Clave (ii)
n Una clave puede estar formada por varios atributos ð clave compuesta
– Combinación de valores distinta para cada instancia
(nombre, fechanacim)en el tipo de entidadEMPLEADO – Una clave compuesta debe ser mínima
n Un tipo de entidad puede tener
más de una clave ðclaves candidatas
Claves o Identificadores Candidatos de EMPLEADO: – dni
– nss
– (nombre, fechanacim)
Atributos Clave (iii)
n Atributo identificador principal(IP) – Clave Principal
– Elegido (por el diseñador) de entre los identificadores candidatos (IC), para ser el medio principal de identificación de las instancias del tipo de entidad
– dni en EMPLEADO
n Atributos identificadores alternativos (IA) – Claves Alternativas
– El resto de IC’s
– nssy (nombre, fechanacim)en EMPLEADO
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 21
Notación para atributos clave
[EN2002] [MPM1999]
n Es obligatorio que todo tipo de entidad tenga un identificador
nombre fechanacim
EMPLEADO
dirección telefono calle ciudadprovincia
codpostal
dni edad
altura (0,3)
D
nss nacionalidad (1,2)
n-f (0,3)
(1,2) (0,1) EMPLEADO nombre
fechanacim telefono
calle ciudad provincia
codpostal
nss edad dni
altura nacionalidad n-f
dirección
IP
Tema 3. Modelo Entidad-Relación 22
n No suele representarse, aunque una forma de hacerlo sería:
[MPM1999]
DOMINIO (values set)
n Conjunto de valores
n Cada atributo simple está asociado a un dominio, que especifica sus valores válidos
...
...
...
números reales entre 0 y 2’5 (metros)
cadenas de caracteres numéricos, de hasta 9 caracteres cadenas de caracteres alfabéticos, separadas por espacios Descripción Dominio
MEDIDAS altura
TELEFONOS telefono
NOMBRES nombre
Dominio Atributo
TELEFONOS NOMBRES telefono
nombre
MEDIDAS altura
EMPLEADO
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 23
RELACIÓN (relationship)
n También “interrelación”
n Asociación, vínculo o correspondencia
entre instancias de entidades relacionadas de alguna manera en el “mundo real”
– el director “Julio Médem”ha rodadola película
“Tierra”
– el empleado 87654321trabaja enel local de videoclub“principal”
– la película “El imperio contraataca” es una
continuación de la película “La guerra de las galaxias”
DIRECTOR HA_RODADO PELICULA
J. Médemn C. Saura n F. Trueban S. Segura n A. Amenábarn
n n n n n n n
nVacas nTesis nBelle Epoque nTorrente nTierra nAbre los ojos nLos otros
Tipo de Relación:
conjunto de instancias Tipo de Entidad:
conjunto de instancias
Instancia del tipo de relación
Tema 3. Modelo Entidad-Relación 25
TIPO DE RELACIÓN (relationship set)
n Estructura genérica o abstracción del conjunto de relaciones existentes entre dos o más tipos de entidad
un DIRECTORha rodado PELICULA’s n Notación
DIRECTOR HA_RODADO PELICULA
Tema 3. Modelo Entidad-Relación 26
ACTOR ACTUA_EN PELICULA
CLIENTE PELICULA
LOCAL_VIDEOCLUB ALQUILA
Grado de un tipo de relación
n Número de tipos de entidad que participan en el tipo de relación
– Binaria: grado 2 (el más frecuente) – Ternaria: grado 3
– Reflexiva (o recursiva): grado 1
PELICULA CONTINUACION
DE
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 27
Nombres de Rol (papel)
n Todo tipo de entidad que participa en un tipo de relación juega un papel específico en la relación
n Es en los tipos de relación reflexivosdonde se deben usar los roles
original versión PELICULA VERSION_DE
DIRECTOR HA_RODADO PELICULA
realizador film
Restricciones estructurales sobre tipos de relación
n Limitan las posibles combinaciones de entidades que pueden participar en las relaciones
n Extraídas de la situación real que se modela
“Una película debe haber sido dirigida por uno y sólo un director”
“Un director ha dirigido al menos una película y puede haber dirigido muchas”
n Clases de restricciones estructurales:
– Razón de cardinalidad (o tipo de correspondencia) – Razón de participación
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 29
Razón de Cardinalidad
[EN2002]
n Número máximo de instancias de tipo de relación en las que puede participar una misma instancia de tipo de entidad
– la cardinalidad de HA_RODADO es “1 a N”
– HA_RODADO es de tipo “1 a N”
n Notación
– etiqueta en la línea que une entidad y relación – Ojo: da la sensación de
que se representa “al revés”
1
N
DIRECTOR
PELICULA HA_RODADO
Tema 3. Modelo Entidad-Relación 30
n Razones de cardinalidad más comunes:
– 1:1 (“uno a uno”) – 1:N (“uno a muchos”) – M:N(“muchos a muchos”) Razón de Cardinalidad (ii) [EN2002]
ACTOR
PELICULA personaje
film M ACTUA_EN
N EMPLEADO
LOCAL_VIDEOCLUB encargado
sucursal 1 trabajador
lugar trabajo 1
TRABAJA_EN SUPERVISA
1 N
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 31
Razón de Cardinalidad (iii) [MPM1999]
n Número máximo de instancias de un tipo de entidad que pueden estar relacionadas con una instancia del otro tipo de entidad
n Notación
– etiqueta o flecha en sentido “... a N”
ACTOR
PELICULA
M:N ACTUA_EN
EMPLEADO
LOCAL_VIDEOCLUB encargado
sucursal trabajador
lugar trabajo
TRABAJA_EN 1:N SUPERVISA 1:1
Razón de Cardinalidad (iv) [SKS1998]
n Número máximo de instancias de un tipo de entidad a las que otra instancia puede estar asociada, vía un conjunto de relaciones
n Notación
– flecha en el sentido “... a 1”
ACTOR
PELICULA ACTUA_EN EMPLEADO
LOCAL_VIDEOCLUB encargado
sucursal trabajador
lugar trabajo
TRABAJA_EN SUPERVISA
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 33
Razón de Participación
[EN2002]
n Especifica si toda la extensión de un tipo de entidad participa en un tipo de relación, o sólo parte de la extensión
n Indica si hay dependencia en existencia de un tipo de entidad respecto de un tipo de relación
n Clases de participación:
– Participación total (dependencia en existencia) – Participación parcial
Tema 3. Modelo Entidad-Relación 34
Razón de Participación (ii) [EN2002]
n Notación
– Líneas dobles o simples
EMPLEADO
LOCAL_VIDEOCLUB encargado
sucursal 1 trabajador
lugar trabajo 1
TRABAJA_EN SUPERVISA
1 N
DIRECTOR
PELICULA HA_ RODADO
1
N
PELICULA personaje
film M ACTUA_EN
N ACTOR
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 35
Cardinalidad de tipo de entidad
n Otra forma de expresar las razones de cardinalidad y participación
POSEE
PERSONA USA EDIFICIO
PERSONA EDIFICIO p1 n
p2 n p3 n
ne1 ne2 ne3 ne4 USA
p1 n p2 n p3 n
ne1 ne2 ne3 ne4 POSEE PERSONA EDIFICIO
Cardinalidad de tipo de entidad (ii) [EN2002]
n Números mínimo y máximo de instancias del tipo de relación en las que puede
intervenir una instancia del tipo de entidad
n Notación
– (min, max)en la línea que une entidad y relación
POSEE PERSONA
N M
1
USA N EDIFICIO
(1,n) (0,m)
(1,1) (0,n)
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 37
Cardinalidad de tipo de entidad (iii) [EN2002]
EMPLEADO
LOCAL_VIDEOCLUB 1 1
TRABAJA_EN SUPERVISA 1 N
(0,n)
(1,1) (1,1)
(1,1) EMPLEADO
LOCAL_VIDEOCLUB TRABAJA_EN SUPERVISA
PELICULA M ACTUA_EN
N ACTOR
PELICULA (1,n) ACTUA_EN
(0,m) ACTOR
Tema 3. Modelo Entidad-Relación 38
Cardinalidad de tipo de entidad (iv) [MPM1999]
n Números mínimo y máximo de instancias de un tipo de entidad que pueden estar relacionadas con una instancia del otro tipo de entidad
n Notación
– (min, max)en la línea que une entidad y relación
POSEE PERSONA
M:N
1:N
USA EDIFICIO
(0,m) (1,n)
(0,n) (1,1)
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 39
POSEE ( PERSONA(0,n) : EDIFICIO(1,1) )
POSEE( PERSONA(1,1) : EDIFICIO(0,n) )
Cardinalidad de tipo de entidad (v)
n Comparación de notaciones
PERSONA POSEE EDIFICIO
(0,n) (1,1)
p1 n p2 n p3n
ne1 ne2 ne3 ne4 POSEE PERSONA EDIFICIO
PERSONA POSEE EDIFICIO
(1,1) (0,n)
1:N
[EN2002]
[MPM1999]
EMPLEADO LOCAL
VIDEOCLUB SUPERVISA
1 N
[EN2002]
[MPM1999] EMPLEADO LOCAL
VIDEOCLUB 1:N
SUPERVISA
(1,1) (0,n)
EMPLEADO LOCAL
VIDEOCLUB SUPERVISA
[SKS1998]
Cardinalidad de tipo de entidad (vi)
n Comparación de notaciones
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 41
Atributos de tipos de relación
n Similares a los atributos de tipos de entidad [EN2002]
[MPM1999]
EMPLEADO
LOCAL_VIDEOCLUB 1 1
TRABAJA_EN SUPERVISA 1 N
horas fechainicio
PELICULA (0,m) ACTUA_EN
(1,n) ACTOR
salario papel M:N
Tema 3. Modelo Entidad-Relación 42
Atributos de tipos de relación (ii)
n Conceptualmente pertenecen a la relación – Un atributo de una M:N es propio de la relación – Un atributo de una 1:1o 1:N “se puede llevar” a
uno de los tipos de entidad participantes
horas fechainicio
[EN2002]
horas
horas
fechainicio EMPLEADO
1 1
TRABAJA_EN SUPERVISA 1 N
LOCAL_VIDEOCLUB
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 43
Tipo de Entidad Débil [EN2002]
n No tiene atributos clave propios
n Una instancia se identifica por su relación con una instancia de otro tipo de entidad
– Tipo de relación identificador
• Relaciona un tipo de entidad débil y un tipo de entidad regular (fuerte, dominante, padre, propietaria)
– Clave parcial (o discriminante)
• Atributos de la entidad débil, que identifican de forma única cada instancia, siempre que esté relacionada con una instancia del tipo de entidad regular
– Clave = (clave_entidad_regular,clave_parcial) n Notación
COPIA
Tipo de entidad débil (ii) [EN2002]
PELICULA
numcopia titulo 1
N COPIA TIENE PACIENTE
VISITA_MEDICA diahora 1
nss
N
MEDICO ncolegiado nombre N
1
especialidad
ACUDE
ASISTIDA POR
Tipo de Relación Identificador
Clave parcial o Discriminante Tipo de
Entidad Regular
3.2. Conceptos básicos del modelo
Dependencia en existencia
Tema 3. Modelo Entidad-Relación 45
EMPLEADO
numlicencia dni 1
N PERMISO CONDUCCION
POSEE
tipo
Tipo de entidad débil (iii) [EN2002]
n No toda participación total (o dependencia en existencia) implica un tipo de entidad débil
PERMISO_CONDUCCIÓNno es débil: depende en existencia de EMPLEADO, pero tiene clave primaria propia
Tema 3. Modelo Entidad-Relación 46
Tipo de entidad débil (iv) [MPM1999]
N
Definición distinta de tipo de entidad débiln La existencia de una instancia del tipo de entidad débil depende de la existencia de una instancia del tipo de entidad regular
– Tipo de relación débil(o dependencia)
• Relaciona un tipo de entidad débil y otro regular
– Clases de dependencia:
• En existencia
• En identificación
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 47
Tipo de entidad débil (v) [MPM1999]
n Dependencia en existencia (Nentre entidades) – Si desaparece una instancia del tipo de entidad
regular deben desaparecer las instancias de la entidad débil que dependen de ella
– Etiqueta “E” en el tipo de relación débil
n Dependencia en identificación
– Además de la dependencia en existencia...
– Una instancia del tipo de entidad débil no se puede identificar por sí misma
– Su clave es (clave_entidad_regular, clave_parcial) – Etiqueta “ID” en el tipo de relación débil
PERMISO_CONDUCCIONes débil, pues depende en existencia de EMPLEADO, pero no depende en identificación
COPIAes débil, pues depende en existencia dePELICULA, y también depende en
identificación
Tipo de entidad débil (vi) [MPM1999]
numcopia titulo
COPIA 1:N TIENE ID PELICULA
idcopia numlicencia
EMPLEADO
PERMISO CONDUCCION
POSEE
1:N E
dni
tipo
Tipo de Relación
Débil
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 49
Tipo de entidad débil (vii)
n Comparación de conceptos y notación
CLIENTE
numprestamo dni 1
N PRESTAMO
POSEE
numprestamo CLIENTE
PRESTAMO POSEEE 1:N
dni (1,1)
(0,n)
[EN2002] [MPM1999]
n Dependencia en existencia
Tema 3. Modelo Entidad-Relación 50
Tipo de entidad débil (viii)
n Comparación de conceptos y notación (ii)
[EN2002] [MPM1999]
numpago PRESTAMO
PAGO TIENE
1:1 ID
numprestamo (1,1)
(0,n)
idpago PRESTAMO
numpago numprestamo 1
N PAGO TIENE
n Dependencia en identificación
3.2. Conceptos básicos del modelo
Entidad Débil de otra entidad débil
Tema 3. Modelo Entidad-Relación 51
Tipo de entidad débil (ix)
n Comparación de conceptos y notación (iii)
ACTOR
titulo nombre M
N PELICULA ACTUA_EN
[EN2002] [MPM1999]
titulo ACTOR
PELICULA M:N
nombre (0,m)
(1,n) ACTUA_EN
n Participación total
Tipos de relación con grado superior a dos
n Tipo de relación ternaria
[EN2002] [MPM1999]
CLIENTE
CINTA VIDEO
LOCAL VIDEOCLUB
ALQUILA (1,1)
(1,n) (1,1)
CLIENTE
CINTA VIDEO
LOCAL VIDEOCLUB
ALQUILA (0,1) (0,n)
(0,m)
n Cardinalidad de los tipos de entidad
fecha
fecha
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 53
Tipos de relación con grado superior a dos (ii)
n Equivalencia ternaria – varias binarias [EN2002]
CLIENTE
CINTA VIDEO LOCAL
VIDEOCLUB ALQUILA (0,1) (0,n)
(0,m) fecha
LOCAL VIDEOCLUB
ALQUILA
(1,m) (0,1)
(1,n)
(0,n)
(1,1) (1,n) CONTIENE
fecha
ALQUILA_EN CINTA
VIDEO CLIENTE
Tema 3. Modelo Entidad-Relación 54
Tipos de relación con grado superior a dos (iii)
n Ternaria no equivalente a varias binarias [EN2002]
TIENDA
(1,m) (1,m)
(1,n)
(1,n)
(0,n) (1,m)
VENDE PROVEE
PUEDE SUMINISTRAR
PRODUCTO PROVEEDOR
PRODUCTO
TIENDA (0,m) (1,n)
(1,p)
SUMINISTRA
idprov codpr
nombre cantidad
fecha
PROVEEDOR
n Pérdida de semántica...
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 55
Tipos de relación con grado superior a dos (iv)
n ... coexistencia ternaria / binarias [EN2002]
PROVEEDOR
PRODUCTO
TIENDA
(0,m) (1,n)
(1,p)
SUMINISTRA
(1,m)
(1,n) (0,n)
(1,m) VENDE PROVEE
(1,m) (1,n) PUEDE
SUMINISTRAR idprov
codpr
nombre
cantidad fecha
Tipos de relación con grado superior a dos (v)
n ... relación ternaria como entidad débil [EN2002]
PROVEEDOR PRODUCTO
TIENDA (1,1) (1,1)
RECIBE
(1,n) (1,n) REALIZA
(1,1)
(0,n)
CONTIENE cantidad fecha
nombre
idprov codpr
SUMINISTRO
3.2. Conceptos básicos del modelo
Tema 3. Modelo Entidad-Relación 57
Tipos de relación con grado superior a dos (vi)
n Relaciones ternarias “falsas”
[EN2002]
n Tipo de entidad débil de más de un tipo de entidad
EMPRESA
OFERTA EMPLEO (1,1)
(0,m)
CANDIDATO (0,n)
REALIZA
(0,1) (1,1)
GENERA fecha
idemp
idoferta dni
num
ENTREVISTA
