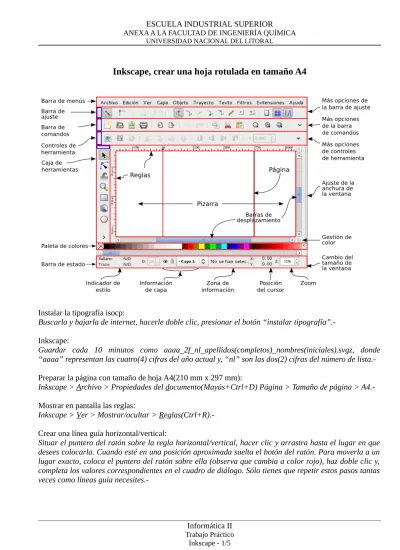

Inkscape, crear una hoja rotulada en tamaño A4
Instalar la tipografía isocp:
Buscarla y bajarla de internet, hacerle doble clic, presionar el botón “instalar tipografía”.- Inkscape:
Guardar cada 10 minutos como aaaa_2f_nl_apellidos(completos)_nombres(iniciales).svgz, donde
“aaaa” representan las cuatro(4) cifras del año actual y, “nl” son las dos(2) cifras del número de lista.- Preparar la página con tamaño de hoja A4(210 mm x 297 mm):
Inkscape > Archivo > Propiedades del documento(Mayús+Ctrl+D) Página > Tamaño de página > A4.- Mostrar en pantalla las reglas:
Inkscape > Ver > Mostrar/ocultar > Reglas(Ctrl+R).- Crear una línea guía horizontal/vertical:
Situar el puntero del ratón sobre la regla horizontal/vertical, hacer clic y arrastra hasta el lugar en que desees colocarla. Cuando esté en una posición aproximada suelta el botón del ratón. Para moverla a un lugar exacto, coloca el puntero del ratón sobre ella (observa que cambia a color rojo), haz doble clic y, completa los valores correspondientes en el cuadro de diálogo. Sólo tienes que repetir estos pasos tantas veces como líneas guía necesites.-
Crear las siguientes líneas guía horizontales:
10, 13, 20, 287 mm.-
Crear las siguientes líneas guía verticales:
Para el formato de rótulo nuevo:
25, 100, 120, 140, 160, 180, 200 mm.- Para el formato de rótulo viejo:
25, 105, 125, 145, 165, 200 mm.- + http://www.dt2eis.blogspot.com.ar/
Mostrar la barra de controles de ajuste:
Inkscape > Ver > Mostrar/ocultar > Barra de controles de ajuste.- Ajustar a guías:
Barra de controles de ajuste > Ajustar a guías.- Mostrar la caja de herramientas:
Inkscape > Ver > Mostrar/ocultar > Caja de herramientas.- Capas:
Inkscape > Capa > Capas(Mayús+Ctrl+L).- Renombrar capa:
Hacer clic con el botón secundario del ratón sobre “Capa 1”, elegir la opción “Renombrar capa...” en
“Nombre de la capa:” escribir “Rótulo” y presionar el botón “Renombrar”.- Dibujar las líneas del rótulo:
Caja de herramientas > Dibujar curvas Bézier y líneas rectas(Mayús+F6).-
Hacer clic en cualquier punto, arrastra para dibujar una especie de línea recta y, seguidamente, doble clic. El trazado abierto se dibuja en el papel. Repite idénticos procedimientos, pero ahora haz clic en dos puntos diferentes y, el tercero, un clic sobre el primer punto dibujado. El trazado cerrado se dibuja, en este caso un triángulo. Varios clics separados te permiten dibujar formas y polígonos diversos.-
Agrupar las líneas del rótulo:
Inkscape > Edición > Seleccionar todo(Ctrl+A).- Inkscape > Objeto > Agrupar(Ctrl+G).-
Dar el espesor de 0,8 mm al rótulo:
Seleccionar y transformar objetos(F1).-
Para seleccionarlo, hacer clic en el rótulo. Para transformarlo, “Editar objetos, colores, degradados, anchuras de trazo, puntas de flecha, patrones de línea...(Mayús+Ctrl+F)”. Hacer clic en la solapa
“Estilo de trazo”. Seleccionar “mm” y colocar como “Ancho de trazo” 0,8.-
Informática II Trabajo Práctico
Inkscape - 2/5
Escribir los datos del rótulo:
“Crear y editar objetos de texto(F8)”.-
En un lugar fuera de la hoja de trabajo ver de escribir como texto artístico no como texto de párrafo.
Seleccionar todo lo escrito y darle la fuente isocp, tamaño 14 trasladar el texto y ajustarlo al rótulo.- Entrega del trabajo práctico:
Subir a la página de la escuela.- Multimedia youtube:
huayra inkscape rotulo.- + http://youtu.be/1BG388hispY
Anexo:
Acercar o alejar (F3):
Herramienta muy útil, miren siempre la zona de información.-
Informática II Trabajo Práctico
Inkscape - 4/5
Dibujar curvas Bézier y líneas rectas (Mayús+F6):
Verificar opciones resaltadas.-
