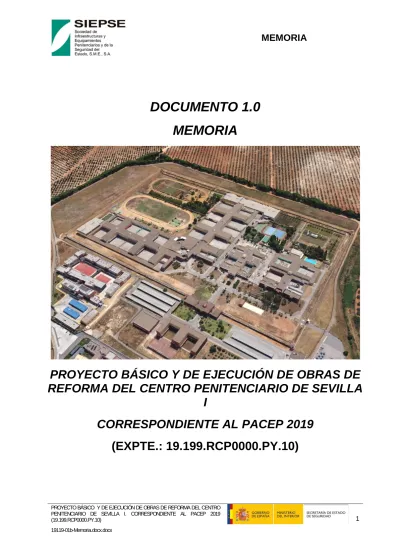

DOCUMENTO 1.0 MEMORIA
PROYECTO BÁSICO Y DE EJECUCIÓN DE OBRAS DE REFORMA DEL CENTRO PENITENCIARIO DE SEVILLA
I
CORRESPONDIENTE AL PACEP 2019
(EXPTE.: 19.199.RCP0000.PY.10)
ÍNDICE MEMORIA
1. OBJETO EL PROYECTO
2. ORGANIZACIÓN DEL PROYECTO 3. AGENTES
3.1. PROMOTOR
3.2. AUTOR DEL PROYECTO 4. INFORMACIÓN PREVIA
4.1. ANTECEDENTES
4.2. EMPLAZAMIENTO Y ENTORNO FÍSICO 4.3. DESCRIPCIÓN DEL CENTRO
4.4. JUSTIFICACIÓN DE LA NECESIDAD DE LA INSTALACIÓN
4.5. JUSTIFICACIÓNY CONSIDERACIÓN DE LA OBRA COMO UNA OBRA PÚBLICA DE INTERÉS GENERAL
4.6. DECLARACIÓN DE OBRA COMPLETA 5. DESCRIPCIÓN DE LA ACTUACIÓN
5.1. CENTRO PENITENCIARIO SEVILLA I
5.1.1. UNIDAD DE PREVENTIVOS Y UNIDAD DE CUMPLIMIENTO 5.1.1.1. OBRA CIVIL
5.1.1.1.1. CARPINTERÍA METÁLICA Y ANTIEVASIONES 5.1.1.1.2. CELDAS
5.1.1.1.3. ASEOS Y VESTUARIOS EN PLANTA BAJA
5.1.1.2. INSTALACIONES
5.1.1.2.1. INSTALACIÓN DE GAS NATURAL
5.1.1.2.2. INSTALACIÓN DE MEDIA Y BAJA TENSIÓN 5.1.1.2.3. INSTALACIÓN DE ANTENA DE TV
5.1.1.2.4. INSTALACIÓN DE DETECCIÓN DE INCENDIOS Y EXTRACCIÓN DE HUMOS
5.1.1.2.5. REFORMA DE AGUA FRÍA PARA CONSUMO HUMANO 5.1.1.2.6. REFORMA DE AGUA CALIENTE SANITARIA (ACS) 5.1.1.2.7. INSTALACIÓN DE CLIMATIZACIÓN
5.1.2. EDIFICIO DE COCINA 5.1.2.1. OBRA CIVIL 5.1.2.2. INSTALACIONES 5.1.3. EDIFICIO DE ECONOMATO
5.1.3.1. OBRA CIVIL 5.1.3.2. INSTALACIONES 5.2. EDIFICIO DE OFICINAS
5.2.1. INSTALACIONES
5.2.1.1. INSTALACIÓN DE DETECCIÓN DE INCENDIOS 5.3. CASETA DE INSTALACIONES
5.3.1. OBRA CIVIL 5.3.2. INSTALACIONES
6. MEMORIA CONSTRUCTIVA, CALIDADES, ACABADOS 6.1. TRABAJOS PREVIOS
6.2. SUSTENTACIÓN DEL EDIFICIO
6.3. SISTEMA ESTRUCTURAL 6.4. SISTEMA ENVOLVENTE 6.5. SISTEMAS DE ACABADOS 6.6. SISTEMA DE SEGRUIDAD 7. CUADRO DE SUPERFICIES
8. NORMATIVA Y REGLAMENTACIÓN 8.1. PRESTACIONES DEL EDIFICIO
8.2. CUMPLIMIENTO DE LA NORMATIVA TÉCNICA 8.3. JUSTIFICACIÓN DEL CTE
8.3.1. SEGURIDAD ESTRUCTURAL
8.3.2. SEGURIDAD EN CASO DE INCENDIO
8.3.3. SEGURIDAD DE UTILIZACIÓN Y ACCESIBILIDAD 8.3.4. SALUBRIDAD
8.3.5. PROTECCIÓN FRENTE AL RUIDO 8.3.6. AHORRO DE ENERGÍA
9. DOCUMENTACIÓN FINAL DE OBRA
9.1. RELACIÓN DE SERVICIOS AFECTADOS. SITUACIONES ESPECIALES
9.1.1. AFECCIÓN CON EL FUNCIONAMIENTO DEL CENTRO Y SU COORDINACIÓN
9.1.1.1. CENTRO PENITENCIARO SEVILLA I 10. PUESTA EN MARCHA Y PRUEBAS
11. PLAZO Y PLANIFICACIÓN DE LA OBRA
12. RESUMEN DEL PRESUPUESTO
1. OBJETO DEL PROYECTO
El presente documento tiene por objeto definir de manera descriptiva y cuantificativa las obras de construcción y/o reformas de las distintas estancias y, la ejecución y/o reformas de las diversas instalaciones del Centro Penitenciario de Sevilla I.
En concreto, las actuaciones objeto del presente Proyecto en el Centro Penitenciario de Sevilla I son:
- Reforma de cocinas
- Sustitución de equipos frigoríficos, campana industrial, red de gas natural.
- Sustitución de la carpintería metálica y antievasiones - Reforma de celdas
- Reformas en la instalación eléctrica de baja tensión y media tensión.
- Inclusión de un sistema de detección de incendios y extracción de humos - Reforma de la instalación de agua fría para consumo humano
- Reforma de la instalación de agua caliente sanitaria - Reforma de la instalación de climatización
Estas actuaciones se encuentran recogidas en el Plan de Amortización y Creación de Centros Penitenciarios (PACEP).
2. ORGANIZACIÓN DEL PROYECTO
El Proyecto de Reformas contempla la elaboración de un proyecto completo e integral con los siguientes documentos:
- Documento I: Memoria y Anejos - Documento II: Planos
- Documento III: Pliego de Condiciones Técnicas - Documento IV: Mediciones y Presupuesto - Documento V: Estudio de Seguridad y Salud
El Proyecto Básico y de Ejecución estará estructurado por edificios o áreas. La información contenida en el mismo se considera suficiente para que la Dirección de obra pueda ser llevada a cabo por técnicos distintos a los que redactan el Proyecto, sin margen para indefiniciones o improvisaciones.
El Proyecto ha sido redactado siguiendo las especificaciones del Real Decreto 316/2006 por el que se aprueba el Código Técnico de la Edificación, y modificado por el Real Decreto 1371/2007 y siguientes, así como toda la legislación al respecto, además del RITE, REBT y en especial, todas las referentes a la Eficiencia Energética.
En el caso de las instalaciones destinadas al suministro y distribución del agua destinada al consumo humano, ya sea fría o caliente, se han tenido en cuenta especialmente las normas referentes a la calidad del agua destinada a este uso, a saber:
- R.D. 140/2003, de 7 de febrero, por el que se establecen los criterios sanitarios de calidad del agua de consumo humano.
- R.D. 865/2003, de 4 de julio, por el que se establecen los criterios higiénico-sanitarios para la prevención y control de la legionelosis.
3. AGENTES
3.1. PROMOTOR
La entidad promotora del presente Proyecto Básico y de Ejecución de Obras de Reformas en el Centro Penitenciario de Sevilla I es la Sociedad de Infraestructuras y Equipamientos Penitenciarios y de la Seguridad del Estado, S.M.E., S.A. (SIEPSE), cuyo C.I.F. es A-80.303.365 y domicilio social en calle Claudio Coello, 31, 5ª planta, 28001, Madrid.
Se trata de una sociedad gubernamental dedicada a la gestión del desarrollo de los centros penitenciarios a nivel nacional.
3.2. AUTORES DEL PROYECTO
El técnico redactor del presente proyecto es el Arquitecto, D. Antonio Ayuso Quintana colegiado nº 7.032 del Colegio Oficial de Arquitectos de Sevilla.
4. INFORMACIÓN PREVIA
4.1. ANTECEDENTES
El Acuerdo del Consejo de Ministros, celebrado el 18 de enero de 2019, aprobó la revisión y actualización del Plan de Amortización y Creación de Centros Penitenciarios (PACEP), inicialmente aprobado por Acuerdo de Consejo de Ministros de 5 de julio de 1991, y modificado por los de 1 de marzo de 1996, 30 de abril de 1998, 10 de marzo de 2000, 13 de julio de 2001, 2 de noviembre de 2001, 24 de enero de 2003, 2 de diciembre de 2005, 24 de septiembre de 2010, 4 de marzo de 2011, 4 de noviembre de 2011 y 5 de julio de 2013.
El mencionado PACEP ordena que sea SIEPSE quien acometa las actuaciones previstas, dando continuidad a lo establecido en los planes anteriores.
Dentro de las actuaciones previstas de reforma de infraestructuras penitenciarias incluidas en el PACEP, se encuentran el Centro Penitenciario de Sevilla I.
Como parte de la mencionada actuación es necesaria la contratación de la redacción del proyecto de ejecución que permita la posterior licitación de la ejecución de las obras.
4.2 EMPLAZAMIENTO Y ENTORNO FÍSICO
Las instalaciones que se proyectan quedan emplazadas en el interior del Centro Penitenciario de Sevilla I ubicado en el KM. 3,5 de la carretera Torreblanca-Mairena del Alcor, Sevilla.
4.3 DESCRIPCIÓN DEL CENTRO PENITENCIARIO 4.3.1 CENTRO PENITENCIARIO SEVILLA I
El Centro Penitenciario Sevilla I ocupa una superficie aproximada de 28 Has, conformando un núcleo urbano autosuficiente, compuesto por minicentros independientes y otros edificios, con servicios culturales, sanitarios, deportivos y productivos comunitarios, que cubren todas las necesidades del interno.
El Centro Penitenciario Sevilla I cuenta con las siguientes áreas:
Zonas de Gestión Dotada de:
- Garita de control de entrada y salida de vehículos - Edificio de comunicaciones
- Parking de funcionarios y personal laboral
- Edificio de Sección Abierta donde actualmente existen despachos, ubicado en la zona más oeste de la parcela
- Edificio Central (ubicado frente al Edificio Sección Abierta) por el que se accede al recinto interior dotado de oficinas, cuerpo de guardia, cafetería de personal…
En el interior del recinto se localizan los siguientes centros:
- Unidad de Preventivos - Unidad de Cumplimiento - Unidad Mixta
-
Unidad de Preventivos Dotada de:
- Edificio de Oficinas con despachos para educadores, trabajadores sociales, juristas y psicólogos.
- Departamento de Ingresos, Salidas y Tránsitos (Módulo 9) - Módulo de Aislamiento (Módulo 11)
- Edificio de Comunicaciones con locutorio - Edificio de Lavandería
- Cocinas
- Edificio de Oficinas de los Coordinadores de servicio interior - Sala de Videoconferencia
- Centro 1; donde se ubican los Módulos 1 a 4 - Centro 2; donde se ubican los Módulos 5 a 8 - Escuelas
- Dependencias médicas
- Edificio sociocultural, polideportivo y salón de actos - Edificio de Enfermería.
Unidad de Cumplimiento
Dotada de:
- Edificio de Oficinas con despachos para juristas, psicólogos, trabajadores sociales, educadores y sala de guardias médicas.
- Edificio con Sala de Comunicaciones, módulo 61 para Fuerzas de Seguridad y Funcionarios (FIES 4) y el Módulo de Aislamiento.
- Edificio con Lavandería, Cocina, Jefatura de Servicios y Sala Multiusos.
- Centro 1; Módulos residenciales 51 a 54 - Centro 2; Módulos residenciales 55 a 58
- Área de Servicios Médicos y Enfermería, Aulas y Salas de Estudio - Campo de Fútbol, Piscina y Polideportivo
- Salón de Actos - Consultas Médicas - Enfermería (Módulo 60) - Talleres Productivos
Unidad Mixta Dotada de:
- Oficinas de subdirección médica, trabajadores sociales, juristas, psicólogos y educadores.
- Sala de Comunicaciones y Locutorios.
- Edificio de Ingresos (en desuso)
- Área de Aislamiento (Módulo 109), Oficina de Control y Seguimiento, Consultas Médicas y Enfermería (Módulo 110).
- Módulos Residenciales 102 a 104.
- Área de Biblioteca, Panadería y Lavandería, Aulas, Despachos multiusos y Polideportivo.
- Salón de Actos - Piscina y Jardines.
Las superficies del ámbito de actuación son las siguientes:
S.útil S.
construida CENTRO PENITENCIARIO SEVILLA I
PLANTA BAJA Uds. S. útil/ud.
Obra nueva Economato 170,45 m2 179,80 m2
Reforma Tren de lavado 132,63 m2
Cocina 644,75 m2
Vestuario 16 31,70 m2
Aseos vestuarios 16 7,33 m2
PROYECTO BÁSICO Y DE EJECUCIÓN DE OBRAS DE REFORMA DEL CENTRO PENITENCIARIO DE SEVILLA I. CORRESPONDIENTE AL PACEP 2019 (19.199.RCP0000.PY.10)
19119-01b-Memoria.docx.docx
9
La superficie total de reforma asciende a 9.336,53 m2 y, la superficie de nueva construcción asciende 251,3 m2.
4.4 JUSTIFICACIÓN DE LA NECESIDAD DE LA INSTALACIÓN
Las instalaciones que se van a proyectar se encuentran incluidas dentro del Plan de Amortización y Creación de Centros Penitenciarios (PACEP 2019), para mejorar y actualizar las instalaciones del Centro Penitenciario.
4.5 JUSTIFICACIÓN Y CONSIDERACIÓN DE LA OBRA COMO UNA OBRA PÚBLICA DE INTERÉS GENERAL
Las obras concernientes a centros penitenciarios, en cuanto parte integrante de un sistema único a nivel nacional que permite cumplir las políticas penitenciarias estatales, tienen el carácter de obras públicas de interés general al proyectarse su planificación y ejecución en un nivel superior -territorial/nacional- al margen de los intereses urbanísticos locales. Las decisiones que afectan al sistema penitenciario han de adoptarse de forma general y homogénea por el Estado sin que se puedan ver frustradas por interferencias municipales
4.6 DECLARACIÓN DE OBRA COMPLETA
El presente proyecto se refiere a una obra completa de acuerdo con lo preceptuado en el art. 125 de Reglamento General de la Ley de Contratos del Sector Público.
5. DESCRIPCIÓN DE LA ACTUACIÓN
5.1. CENTRO PENITENCIARIO DE SEVILLA I
5.1.1. UNIDAD DE PREVENTIVOS Y UNIDAD DE CUMPLIMIENTO 5.1.1.1. OBRA CIVIL
5.1.1.1.1 CARPINTERÍA METÁLICA Y ANTIEVASIONES
Las carpinterías metálicas que estén en mal estado se repararán mediante lijado y aplicación de esmalte sintético del mismo color que el existente. Los vidrios que se encuentren rotos se sustituirán por vidrio laminar 4+4 sellado con silicona a la perfilería metálica.
5.1.1.1.2. CELDAS
En todas las celdas se mantendrán y repararán tanto rejas como puertas de acceso. Se repararán las carpinterías en mal estado y se sustituirán los vidrios rotos para evitar entrada de humedad.
Se eliminarán los actuales aparatos sanitarios. El actual tabique divisorio se rebajará hasta una altura de 90 cm sobre la cota del suelo y se sustituirá el alicatado por pintura hidrófuga y lavable a base de resinas sintéticas sobre el paramento reparado. Se colocará un conjunto de inodoro y lavabo de acero inoxidable y un espejo de chapa de acero inoxidable.
5.1.1.1.3. ASEOS Y VESTUARIOS EN PLANTA BAJA
El edificio cuenta en planta baja con aseos y locales para duchas a las que se accede desde los patios de los distintos módulos y aseos con lavabos, inodoros y urinarios a los que se accede desde el interior de edificio.
En los aseos se sustituirán los lavabos, inodoros y urinarios existentes por otros de acero inoxidable.
En los vestuarios se eliminarán los tabiques que conforman las cabinas de las duchas y se retirarán los lavabos existentes. Se colocará suelo de gres antideslizante con las pendientes hacia el centro del local para recoger el agua en una rejilla lineal de fundición, las duchas se colocarán repartidas en el perímetro. Se repondrá el alicatado con azulejo igual al existente y se colocarán lavabos nuevos de acero inoxidable.
5.1.1.2. INSTALACIONES
En los Módulos Residenciales se reformarán ciertas instalaciones que se describen a continuación, aunque algunas de ellas no son sólo para los Módulos Residenciales ya que hay otros módulos o áreas en los que también se reformarán parte de sus instalaciones y en otros casos será la instalación general del complejo lo que se reforme. Así, a continuación, se describe cada una de las actuaciones indicándose el ámbito que abarca cada una de ellas.
5.1.1.2.1. INSTALACIÓN DE GAS NATURAL
Se parte de la base de que se va a dotar al complejo de suministro de gas natural canalizado para sustituir otros combustibles actuales como el propano y el gasoil. Así, en principio, sabiendo que la acometida exterior se ejecutará hasta la entrada al complejo en alta presión, se diseña una instalación para el complejo que surtirá básicamente a la cocina y a las calderas de producción de ACS.
Se dispone de un presupuesto de acometida de gas desde el punto más cercano hasta la entrada al complejo, en este presupuesto se incluyen, tanto las obras de ejecución de la nueva red exterior (aproximadamente 1500 metros de tubería de acero de 6” a 16 bar) como la redacción del correspondiente proyecto de ejecución, dirección de obras y legalización con sus correspondientes tasas, permisos, etc...
Esta acometida exterior dará servicio además a los edificios complementarios CIS y UM, por lo que la previsión de consumo para dimensionar la instalación contendrá estos edificios en cuanto a demanda.
Desde la entrada se ejecutaría una instalación interior con canalización enterrada de polietileno de diámetro adecuado para alimentar las calderas y la cocina. La instalación de distribución está formada por las canalizaciones necesarias para transportar el gas desde el armario de regulación de la entrada hasta el armario de contadores y electroválvulas de las instalaciones receptoras. Esta canalización se considera parte de la instalación receptora. Será una red de polietileno a una presión inferior a 5 bar que discurrirá enterrada. Los requisitos técnicos de las canalizaciones de polietileno estarán de acuerdo con las normas UNE 60311 y UNE-EN 12007-1 y -2. Las tuberías de polietileno se fabricarán según UNE-EN 1555 partes -1, -2, -3, -4, -5 y -7.
La profundidad de enterramiento (distancia entre la generatriz superior de la canalización y el nivel del suelo) no debe ser inferior a 0,50 m. Cuando por razones justificadas no pueda respetarse la profundidad de enterramiento, se debe diseñar la canalización para resistir los esfuerzos mecánicos a que vaya a ser sometida. Como medida adicional, pueden interponerse losas de hormigón o planchas entre la tubería y la superficie del terreno, para reducir las cargas sobre la tubería a niveles suficientes de seguridad. Cuando la canalización se sitúe enterrada y próxima a otras obras o conducciones subterráneas, entre las partes más cercanas de las dos instalaciones debe disponerse de una distancia mínima de 0,2 m en los puntos de cruce y de 0,2 m en recorridos paralelos. Siempre que sea posible se aumentarán estas distancias, de manera que se reduzcan los riesgos inherentes a la ejecución de trabajos de reparación y mantenimiento en una obra o conducción vecina. Cuando por causas justificadas no puedan respetarse las distancias mínimas entre servicios, debe interponerse entre ambos servicios materiales que proporcionen la suficiente protección mecánica, eléctrica, térmica o química.
En su parte aérea, en el armario de regulación, las tuberías serán de acero estirado sin soldadura y se protegerán contra la corrosión mediante una mano de imprimación y dos capas de pintura de color amarillo normalizado. La canalización de distribución enterrada terminará en un armario situado en la fachada del edificio correspondiente a la sala de calderas. En dicho armario se instalará un contador para la medición de los consumos de cocina y sala de calderas. Desde la derivación a la Sala de Calderas, se prolongará la red de distribución hasta llegar a la Cocina, en cuya fachada se colocará su reductor de presión correspondiente.
5.1.1.2.2. INSTALACIÓN DE MEDIA Y BAJA TENSION
Media TensiónEl Centro Penitenciario actualmente se dispone de 3 centros de transformación en el complejo, uno en el edificio Mixto con un transformador de 400 KVA, otro en el psiquiátrico con 2 transformadores de 400 KVA y otro en el Edificio principal con 3 transformadores de 400 KVA. De estos 3 centros de transformación, sólo el que se encuentra en la cocina será que se vea afectado por las reformas proyectadas en las unidades de Cumplimiento y Preventivos.
En el Edificio de los Módulos Residenciales en la zona de la Cocina e Instalaciones se dispone de un centro de transformación de 3 trafos de 400 KVA. Se estima que esta instalación es suficiente para alimentar eléctricamente a los módulos residenciales y resto de edificios anexos. La propuesta consiste en sustituir los actuales transformadores por otros nuevos del tipo aislamiento seco y adecuar las instalaciones generales del recinto del CT para facilitar la ventilación y para actualizar las instalaciones secundarias (alumbrado, fuerza, equipamiento de seguridad, etc.).
Baja Tensión
Se proyecta la sustitución del cuadro general de distribución del edificio, incorporándole, las protecciones necesarias para los equipos o cuadros nuevos que se van a instalar en esta ampliación o en un futuro cercano. Asimismo, se pretende sustituir los grupos electrógenos actuales ampliándolos en potencia para poder proporcionar suministro en caso de emergencia para todo el alumbrado y parte del resto del equipamiento junto con los equipos de seguridad contraincendios y evacuación de humos.
Se propone diseñar los cuadros generales de forma que estén siempre conectados en paralelo o al menos tengan la posibilidad de conectarse manualmente y, en cualquier momento se pueda funcionar con uno de los transformadores fuera de servicio (por avería, mantenimiento, etc…). Así, se propone instalar grupos electrógenos de mayor potencia que los actuales, dimensionándolos de forma que puedan dar servicio a todos aquellos servicios que se consideren esenciales. La instalación quedaría como sigue:
- Ed. Cumplimiento y Preventivo: 3 trafos 400 KVA + GE 600 KVA
A partir del cuadro general que se proyecta instalar, en principio se mantendrían las líneas secundarias y los cuadros a los que alimentan ya que se considera que están en buen estado. Se diseñarán los nuevos cuadros eléctricos que procedan en función de las reformas que se proyecten; igualmente se diseñarán los
circuitos de alimentación a éstos nuevos cuadros desde los cuadros generales. Se prevé utilizar los mismos trazados de las canalizaciones actuales mientras sea posible.
Así, básicamente se pretende la instalación de los siguientes cuadros secundarios y sus correspondientes alimentaciones:
- Cuadros secundarios de módulos residenciales en el edificio principal, para la alimentación eléctrica de las celdas y los equipos de extracción en galerías que se prevén instalar. Asimismo, a estos cuadros nuevos se conectarían aquellos circuitos nuevos o existentes que se consideren oportunos. Estos nuevos cuadros se alimentarían de Grupo y Red además de otros de los existentes que se considere necesario.
- Cuadros nuevos para las nuevas edificaciones o dependencias que tengan cierta entidad, que serán cuadros secundarios para las zonas concretas donde se actúe. Estos cuadros se conectarían a red o grupo dependiendo de su uso concreto.
Por otro lado, se pretende la sustitución en los módulos residenciales (las 704 celdas de Preventivo y Cumplimiento) de todo el cableado para fuerza y alumbrado, partiendo desde los nuevos cuadros secundarios. Asimismo, se alimentarán los equipos existentes de zonas comunes de planta baja de los módulos de Preventivos y Cumplimiento, así como, las zonas de funcionarios de esos mismos módulos.
Las celdas se dotarán de nuevos puntos de luz y tomas de corriente. Igualmente, los pasillos y zonas comunes se dotarán de luminarias y tomas de corriente nuevas.
5.1.1.2.3. INSTALACIÓN DE ANTENA DE TV
En los edificios de Preventivos y Cumplimiento se prevé la sustitución de la instalación de tomas de TV en celdas y otros espacios comunes. Se prevé la instalación de una toma de TV en cada una de las 704 celdas, así como, en todas las zonas comunes donde actualmente hay tomas de TV. Se dispondrán dos antenas (una para cada ala en la cubierta de Preventivos y Cumplimientos). A partir de esta antena se llevará el cable principal hasta el elemento de cabecera ubicado en una zona centrada y en un recinto sólo accesible a personal autorizado. Aquí se dispondrá el amplificador de cabecera desde donde partirán las líneas de distribución secundarias hasta otros amplificadores distribuidos por el edificio que, distribuirá, a su vez, para la zona prevista (zonas comunes + 22 celdas) llegando a las tomas finales con cable adecuado con los derivadores necesarios para configurar la red de distribución completa.
5.1.1.2.4. INSTALACIÓN DE DETECCIÓN DE INCENDIOS Y EXTRACCIÓN DE HUMO
Se proyecta la instalación de un sistema de detección de incendios en todo el edificio de Preventivos y Cumplimiento, para todas las zonas que deban llevarlo por seguridad. Así, se resume a continuación el sistema de detección para las celdas y resto del edificio.
Para las celdas y otras zonas con presencia de presos, se proyecta una instalación con detectores convencionales del tipo óptico – térmicos con las debidas protecciones antivandálicas para evitar que puedan ser objeto de manipulación.
En el resto de zonas donde no es necesaria la protección antivandálica, se proyectan detectores ópticos o térmicos en función del espacio a proteger.
Con respecto de la extracción o desenfumage de los pasillos de las celdas, se propone realizarla desde cada uno de ellos directamente al exterior, su funcionamiento se proyecta para poder ser utilizado como método de extracción del humo de las vías de evacuación (pasillos hasta las puertas de las celdas) de forma que mediante su accionamiento se pueda bien manual o bien a través de la detección de humos de forma automática alcanzar desde las zonas de funcionarios las puertas de las celdas para permitir una evacuación segura. La propuesta consiste en disponer un extractor de 400ºC 2 horas extrayendo una cantidad de aire equivalente a 10 renovaciones por hora del pasillo para desenfumage, que equivaldría a un caudal de 2.000 m3/h para dar 10 renovaciones/hora.
5.1.1.2.5. REFORMA DE AGUA FRÍA PARA CONSUMO HUMANO
Como primer asunto a resolver se encuentra el almacenamiento de agua que será común para todo el complejo. Se prevé la reparación de los actuales aljibes para su puesta en servicio. Actualmente hay dos aljibes en funcionamiento, de 400 y 300 m3 respectivamente, destinados a AFS y CI. Por otro lado, hay un tercer aljibe de 1500 m3 que está infrautilizado sirviendo sólo al riego. La idea es unificar los aljibes de 400 y 300 m3 para convertirlos en un solo aljibe destinado a AFS (agua fría sanitaria) y poner en servicio el otro aljibe (de 1500 m3) para seguir utilizándolo para riego y además para CI y nueva red de fluxores.
Se ha proyectado la revisión completa de cada uno de los aljibes para detectar posibles fugas y repararlas, realizar una limpieza exhaustiva con desinfección incluida, revisar y/o adecuar los accesos para mantenimiento, automatizar los llenados dotándolos de un sistema de control que permita conocer su nivel en cualquier momento con emisión de alarmas en caso de bajar de cierto límite e incluso si la calidad del agua estuviese por debajo de ciertos parámetros. Entre otros detalles se debe revisar la conexión entre los depósitos de 400 y 300 m3 para garantizar que se pueden independizar a efectos de su limpieza y que pueda funcionar uno de ellos con el otro vacío para permitir el funcionamiento del CP. Se debe estudiar la posibilidad de sectorizar el depósito de 1500 m3 (si no lo está) de forma que se pueda proceder a su limpieza sin necesidad de dejar sin servicio al CI y red futura de fluxores. El depósito de 1500 m3 necesita disponer de un llenado automático desde la red general externa.
En segundo lugar, se requiere la sustitución del actual grupo de presión de AFS, que está compuesto por 2 grupos de bombas (uno por cada uno de los depósitos) ya que los depósitos se encuentran unidos pero cada uno de ellos tiene su aspiración independiente. Uno de los aljibes tiene un grupo de 2 bombas en paralelo mientras que el otro tiene 3 bombas igualmente en paralelo. Ambos grupos de bombas impulsan contra un mismo colector desde el que parten las redes generales para todo el complejo y que básicamente son: alimentación a Edificio Mixto, alimentación de Psiquiátrico y alimentación a Preventivos y
Cumplimientos. Además, desde la red general parten alimentaciones al resto de edificios menores del complejo.
Así, la sustitución de los grupos debe efectuarse manteniendo los dos grupos actuales, uno para cada aljibe y conectándolos en paralelo para que todas las salidas tengan posibilidad de funcionar con cualquiera de los dos grupos y depósito correspondiente. Uno de los grupos está en superficie con las bombas en aspiración mientras que el otro está al nivel del aljibe con las bombas en carga. Se proyectan dos grupos de similares características a los existentes que serán idénticos por unificar criterios, fabricante, repuestos, prestaciones, etc…
Una vez puestos en servicios los dos aljibes, el de 1.500 m3 se utilizaría para contraincendios, riego y fluxores. Las bombas de riego están actualmente instaladas y en uso. El equipo de bombeo de contraincendios se encuentra en el sótano del Hospital Psiquiátrico aspirando de uno de los aljibes actuales de AFS. Hay que desplazar ese grupo al edificio existente que está junto al depósito de 1.500 m3 y adaptarlo para la aspiración desde este aljibe y conectar la salida del grupo con la red general de BIES existente. Además, se requiere la instalación de un nuevo grupo de presión para la nueva red de fluxores, aspirando desde el aljibe de 1.500 m3 e iniciando una nueva red de distribución hacia los 3 edificios principales (Mixto, Psiquiátrico y Preventivos y Cumplimiento).
Por último, se proyecta la sustitución de las redes de agua fría en el edificio Cumplimiento y Preventivos.
La actual red general es relativamente reciente y se encuentra en buen estado, aunque no abarca toda la instalación. Se proyecta aprovechar la red general actual que parte desde el grupo de presión actual hasta todos los edificios sustituyéndose sólo las verticales a las celdas con sus llaves correspondientes hasta los aparatos sanitarios nuevos a instalar en las celdas. Se utiliza esta red para los fluxores y se diseña una nueva red para el resto de sanitarios y usos.
5.1.1.2.6. REFORMA DE AGUA CALIENTE SANITARIA (ACS)
La propuesta para la Instalación de ACS es sustituir el combustible actual por gas natural en la producción de ACS, así como, instalar dos calderas nuevas en sustitución de las existentes que están deterioradas y, mantener la tercera actual sustituyéndole el quemador. Estas actuaciones son para todo el complejo ya que se trata de una instalación centralizada.
Las nuevas calderas se ubicarán en un edificio nuevo a escasos metros del emplazamiento actual de las calderas (sótano del psiquiátrico), de forma que se suprima la producción de ACS de este sótano. La acumulación existente se encuentra en buen estado por lo que no se estima necesaria su sustitución. En la nueva sala de calderas confluirían las tres calderas en la situación final y desde ahí se bombearía el agua caliente hasta los intercambiadores de los depósitos de acumulación. Con las propuestas de climatización nuevas y en sustitución de las existentes no se requiere agua caliente para calefacción, con lo que se simplifica bastante la instalación.
Así, se ha previsto el montaje de 2 calderas nuevas de condensación de 500 KW cada una que son capaces
las actuales sustituyéndole el quemador para disponerla como tercera caldera, de forma que habría una de reserva en condiciones normales. A partir de esas tres calderas se enviaría la producción de agua caliente a un colector, desde donde partirían dos circuitos para los intercambiadores de la acumulación de ACS que se mantendrían en el sótano, donde están actualmente para calentar y distribuir el agua caliente hasta los depósitos de ACS actuales.
A partir de los depósitos, se dispondría un colector de distribución de ACS de modo similar a los de AFS y Fluxores, es decir, un circuito para el Hospital Psiquiátrico, otro para el Edificio Mixto y otro para Edificios Preventivos y Cumplimiento. Las actuales oficinas y otros edificios menores dispondrían de sistemas de producción y acumulación individuales por aerotermia para no tener que depender de esta instalación tan grande y poder funcionar de forma autónoma.
Desde la sala de acumulación de ACS se prevé el montaje de 3 circuitos de distribución de ACS, para el Edificio Mixto, para el Edificio Psiquiátrico (sólo la red general hasta la entrada del edificio) y otra para los Edificios Preventivos y Cumplimiento con la sustitución de la instalación de las zonas de duchas de los módulos residenciales exclusivamente. En las zonas de ducha se dispondrían válvulas termostáticas reguladores de caudal y temperatura hasta donde se haría llegar agua caliente a temperatura adecuada para el tratamiento antilegionella correspondiente.
5.1.1.2.7. INSTALACIÓN DE CLIMATIZACIÓN
En Climatización, se propone sustituir la actual enfriadora y grupo de bombeo por un equipo nuevo (con bomba de calor) para el edificio oficinas. La sala donde se incluye es pequeña para el equipo por lo que se debe ampliar según las dimensiones de la nueva máquina. Se aprovecha la ampliación para poder instalar los cuadros inversores para la instalación de producción fotovoltaica y para dotar de mejores condiciones de ventilación a la sala.
Por otro lado, se prevé climatizar diversas salas de pequeño tamaño del edificio Comunicaciones mediante Split de pared individuales de potencia en torno a 3,5 kW frigoríficos. Se considera que serán necesario aproximadamente 30 equipos de este tipo.
En las enfermerías se propone sustituir los actuales equipos de climatización por otros similares en potencia, en la misma ubicación donde se encuentran. A partir de esos nuevos equipos, se propone repasar las redes de conductos y difusores actualmente instalados reparando y/o sustituyen cualquier elemento que se encuentre en malas condiciones.
Además, se proyecta un equipo de mantenimiento de presión negativa en tres salas de las enfermerías.
Estos equipos contarán con dos niveles de depresión, uno a puerta cerrada y, otro a puerta abierta, incluyendo los conductos y filtros para su emisión al exterior en cumplimiento de la normativa vigente de aplicación.
Como instalación nueva, se incluye la climatización del salón de acto para el Edificio Preventivos. Para ello, se proyecta un equipo de cubierta tipo Roof – Top de potencia adecuada con una red de conductos por el interior del Salón para impulsión y retorno.
5.1.2. EDIFCIO DE COCINAS 5.1.2.1. OBRA CIVIL
En la cocina existente se colocará un zócalo de acero inoxidable sanitario AISI 304. El encuentro entre paredes y suelo se rematará con una escocia de acero inoxidable sanitario AISI 304.
Se mantiene la estructura del tren de lavado, sustituyendo la cubierta por panel sándwich de chapa de acero prelacada en blanco y aislamiento con un espesor total de 3 cm y aireadores. El cerramiento será de bloque de hormigón prefabricado de 20x20x40 cm, enfoscado y pintado con pintura pétrea al exterior y enlucido en la cara interior con zócalo de 1,20 metros de altura de chapa de acero inoxidable sanitario AISI 304 rematada con escocia de acero inoxidable, y pintura hidrófuga a base de resinas sintéticas en la parte superior de los paramentos. Los zócalos de acero inoxidable existentes que estén en buen estado se conservan, se arreglarán las zonas que estén deterioradas y se sustituyen las que no se puedan recuperar.
Se colocará solería de baldosa de gres con grado de resbaladicidad C3 y pendientes del 1% a sumideros.
El tren de lavado conectará con el interior del edificio en sus dos extremos y estará dotado de puertas rápidas automáticas. Además, contará con salida directa al patio con puerta de carpintería de acero con hojas acristaladas.
5.1.2.2. INSTALACIONES
En las cocinas, se realizarán cuatro actuaciones básicamente: sustitución de equipos frigoríficos de las cámaras frigoríficas, sustitución de la campana extractora de la zona de cocción, adecuación del espacio para zona de sucio, con las instalaciones necesarias (ventilación, iluminación, inst. eléctrica, etc…) e instalación de gas natural en los equipos de la cocina que actualmente funcionan con propano.
5.1.2.2.1. CÁMARAS FRIGORÍFICAS
Se dispone de 5 cámaras frigoríficas cuyos equipos frigoríficos se encuentran en mal estado. Así se prevé la sustitución de los equipos necesarios, así como su interconexión con línea frigorífica adecuada. El emplazamiento tanto de las unidades interiores como de las exteriores será el mismo que actualmente.
Los equipos frigoríficos que se proyectan serán idénticos para las 5 cámaras existentes y tendrán la posibilidad de configurarse como cámaras de temperatura positiva o negativa, de forma que se pueda dar servicio a las diferentes cámaras en función de la temperatura requerida según los productos a almacenar.
Las cámaras se dotarán de equipos registradores de temperatura con visor con display que permita a los usuarios conocer la temperatura interior de cada cámara..
5.1.2.2.2. CAMPANA
Para la campana, se desmontará la campana actual, y se instalará una nueva de las dimensiones necesarias para abarcar la isla de fogones. La campana tendrá unas dimensiones de 10000x4000 mm y quedará suspendida del forjado a la altura adecuada para un correcto funcionamiento. Será de acero inoxidable AISI 304, del tipo colector central con doble colector, con faldones y techo en acero inoxidable, plenum interior y trampillas de regulación independientes para cada filtro a 45º (según la actual normativa vigente). Dispondrá de canal perimetral de recogida de condensaciones de vahos grasos en los faldones.
Además, estará dotada de doble sistema de drenaje para recogida de grasas retenidas por el colector de filtros, con depósito de gran capacidad y salida por tapón metálico roscado.
La campana se dotará de 4 equipos de aspiración con cajas de aspiración trifásicas de 2,2 KW del tipo 400ºC 2H colocados en la cubierta de la cocina. La interconexión entre la campana y los extractores, se ejecutaría con conductos de doble envolvente de diámetros 500/560 de acero inoxidable 304/304 tipo EI30, con los tramos rectos y codos necesarios para la extracción desde la campana hasta el exterior en la cubierta sobre la cocina.
Por último, se dispondrá de un sistema de extinción automática para la campana, compuesto por un depósito de agente extintor humectante adecuado a fuegos de grasas y aceites (fuegos tipo F), una red de tuberías de distribución por el interior de la campana y unas boquillas o difusores distribuidos de forma que se alcance toda la campana. El accionamiento será de forma automática mediante detección por exceso de temperatura. La activación del sistema de extinción debe provocar la desconexión de la instalación de gas a los equipos de la cocina bajo la campana.
La conexión eléctrica se realizará al actual cuadro eléctrico de la cocina mediante protección independiente compuesta por diferencial y magnetotérmico para cada uno de los extractores. El accionamiento de cualquiera de los fogones debe activar la campana extractora, por lo que se dotará a los circuitos de protección del correspondiente elemento que permita la puesta en marcha automáticamente de los extractores. La desconexión de la campana provocaría el corte de la electroválvula correspondiente a la instalación de gas para evitar problemas.
Desde la red de suministro de Gas Natural que distribuye al complejo por su interior, se ejecutará una instalación vista en superficie con tuberías de cobre de diámetro adecuado al caudal requerido por los diferentes equipos. Se debe disponer de una llave de corte general a la entrada a la cocina, así como, una llave de corte para cada uno de los aparatos, tras la cual y, antes del aparato, se dispondrá de un regulador adecuado al consumo del aparato. Esta red interior se realizará en baja presión para lo cual, a la entrada de los edificios se dispondrá de un equipo de regulación de presión adecuado a las necesidades de gas del edificio.
La tubería por el interior será de cobre y se protegerá contra la corrosión mediante una mano de imprimación y dos capas de pintura de color amarillo normalizado. En los tramos en los que discurra por patinillos, falsos techos y demás huecos de la construcción, irá convenientemente envainada. La derivación dispondrá de dos llaves de corte, una de ellas antes de entrar en el edificio y otra en el interior. En la cocina se dispondrá de una electroválvula de corte normalmente cerrada y controlada por la orden de arranque de la extracción de las campanas. A partir de dicha llave se instalará una red interior en superficie vista que alimentará a los 5 colectores proyectados desde los que partirán las derivaciones a cada aparato de cocina con su llave de corte correspondiente. Cada derivación dispondrá de llave de aparato y regulador de presión con seguridad por mínima. Todos los aparatos previstos en cocina son del tipo circuito abierto con productos de la combustión no conducidos, es decir tipo A.
A los equipos de la cocina se les debe sustituir los quemadores para adaptarlos a la nueva instalación de gas natural.
5.1.2.2.3. ZONA TREN DE LAVADO
La reforma de esta zona incluye en montaje de un extractor que permita la evacuación del aire y posible vapor de agua que se produzca en la zona del tren de lavado para evitar condensaciones y mantener un ambiente apto para trabajar. Así, se instalará un extractor que funcionará durante el periodo de funcionamiento de la zona de trabajo.
5.1.2.2.4. INSTALACIÓN ELÉCTRICA
En la cocina se prevé un cuadro nuevo para alimentar los extractores de la nueva campana proyectada así como la dotación de instalación de alumbrado normal y de emergencia para la zona del tren de lavado que se proyecta reformar. Del mismo modo, se dotará de alimentación eléctrica a las puertas automáticas motorizadas y al extractor a instalar en la zona de lavado.
5.1.3. EDIFICIO DE ECONOMATO 5.1.3.1. OBRA CIVIL
Se eliminará la nave actual de economato para sustituirla por una nueva construcción de una planta, de estructura de perfiles metálicos con cubierta ligera de panel sándwich de chapa de acero prelacada en blanco y aislamiento con un espesor total de 3 cm. El cerramiento de panel sándwich metálico de 6 cms de espesor sujetado con correas metálicas. La solera será de hormigón fratasado acabada con pintura para uso alimentario a base de resina epoxi y poliamida.
El acceso se realizará desde la fachada del edificio salvando el desnivel con una ligera rampa.
La iluminación de la nueva nave será natural tipo cenital con lucernarios de policarbonato.
5.1.3.2. INSTALACIONES
Al economato de nueva construcción se le dotará de una instalación general de iluminación normal y de emergencia, así como una serie de tomas de corriente de usos generales. Todo ello conectado a un cuadro secundario de protección que se alimentará desde el CGBT.
5.2. EDIFICIO DE OFICINAS 5.2.1. INSTALACIONES
En este edificio se propone sustituir la actual planta enfriadora y su grupo hidrónico por otro de similares características. Para la sustitución prevista será necesario aumentar la superficie de la actual sala donde se encuentra el equipo existente.
5.2.1.1. INSTALACIÓN DE DETECCIÓN DE INCENDIOS Y EXTRACCIÓN DE HUMOS
Las actuaciones previstas con respecto a esta instalación quedan descritas en el Anexo 7 de Cálculos de Instalación de Detección de Incendios y Desenfumage.
5.3. CASETA DE INSTALACIONES 5.3.1. OBRA CIVIL
Se proyecta una caseta técnica realizada con fábrica de bloque y forjado de viguetas pretensadas HA-25 y acero B-400-S para utilizar como sala de calderas.
5.3.2. INSTALACIONES
La caseta de instalaciones es una sala de calderas compuesta por: las propias calderas, instalación de gas y fontanería que transporta el agua a calentar.
Además, en la caseta se dispone de iluminación y alumbrado de emergencia, así como, tomas de corriente auxiliares y un extractar para los evacuar el calor y humos de la instalación.
6. MEMORIA CONSTRUCTIVA, CALIDADES Y ACABADOS
6.1. TRABAJOS PREVIOS
Se tendrán en cuenta las medidas definidas en el Plan de Seguridad y Salud y la Gestión de
residuos.
Se realizará el replanteo de las edificaciones nuevas (nave de almacén y nave de taller, cuarto de instalaciones indicado en planos y la nave para economato en patio de la Unidad de Cumplimiento en el Centro Penitenciario Sevilla I.
6.1.1. CENTRO PENITENCIARIO DE SEVILLA I
Se clausurarán los accesos a los patios donde se ubican el tren de lavado y el almacén economato mediante vallado durante el proceso de obra, estudiando la Dirección de obra en coordinación con la Dirección del Centro Penitenciario la seguridad del centro durante la obra Se acondicionará el terreno para la cimentación de la nueva caseta de instalaciones ubicada a continuación de la existente junto al cuerpo de guardia (indicada en planos).
Se demolerán los tabiques de compartimentación de duchas dentro de los vestuarios de planta baja con salida a los patios de cada módulo (indicados en planos).
Se retirarán los paneles de cubierta del tren de lavado para sustituirlos, manteniendo la estructura portante y la secundaria de formación de cubierta existente.
Se demolerá el cerramiento de fábrica de ladrillo y cubierta de chapa metálica del economato actual para la construcción de una nueva edificación que lo sustituya.
6.2 SUSTENTACIÓN DEL EDIFICIO
Justificación de las características del suelo y parámetros a considerar para el cálculo de la parte del sistema estructural correspondiente a la cimentación.
6.2.1. BASES DE CÁLCULO
Se utilizará el programa de cálculo Cype Ingenieros, versión CypeCad, realizando un cálculo espacial en 3D por métodos matriciales de rigidez, definidos los estados de carga, formando todos los elementos que definen la estructura.
Según su origen, se procede a calcular las combinaciones posibles con los coeficientes de mayoración y minoración correspondientes, de acuerdo a los coeficientes de seguridad e hipótesis básicas definidas en la norma EHE 08.
Se utilizarán:
- Sistema con acción variable
- Sistemas de 2 o más acciones variables - Sistema de acción sísmica
6.2.2. ESTUDIO GEOTÉCNICO
Al carecer de datos en la redacción del presente proyecto se precisará antes del inicio de obra el Estudio Geotécnico pormenorizado para la actuación, corrigiéndose en su caso los datos considerados a priori en el proyecto.
6.3. SISTEMA ESTRUCTURAL 6.3.1. CIMENTACIÓN
La nave del economato se proyecta con cimentación de zapatas aisladas de hormigón armado.
En la caseta de instalaciones zapata corrida de hormigón armado bajo los muros de carga de fábrica de ladrillo.
A nivel de proyecto se ha estimado una tensión admisible del terreno necesaria para el dimensionado de la cimentación de 2,4 kg/cm
2.
6.3.2. ESTRUCTURA PORTANTE
La Nave del Economato llevará estructura portante de pilares HEA 160 y vigas IPE 160 y las correas ZS 225x2,5.
El sistema estructural de la Caseta de Instalaciones se realiza mediante muros de carga de fábrica de 1 pie de ladrillo.
El tren de lavado conservará la estructura actual.
Los aspectos básicos que se han tenido en cuenta a la hora de adoptar el sistema estructural para la edificación que nos ocupa son principalmente la resistencia mecánica y estabilidad, la seguridad, la durabilidad, la economía y la facilidad constructiva.
Las bases de cálculo adoptadas y el cumplimiento de las exigencias básicas de seguridad se ajustan a los Documentos Básicos del Código Técnico de la Edificación.
6.3.3. ESTRUCTURA HORIZONTAL
La estructura de cubierta a dos aguas de las naves nuevas se resuelve con vigas IPE180 sobre
las que apoyan correas ZF-225x3.0.
En la Caseta de Instalaciones, sobre los muros de carga de 1 pié de ladrillo, se apoya en forjado unidireccional de doble vigueta armadas de canto 25+5 cms de capa de compresión.
Para el tren de lavado se aprovechará la estructura existente sustituyéndose únicamente los paneles de acabado.
6.4. SISTEMA ENVOLVENTE 6.4.1. FACHADAS
Las nueva nave del economato, llevará cerramiento de panel sándwich de chapa de acero lacada en blanco con aislamiento interior de poliisucianurato (PIR) de 6 cm de espesor, cogido a la estructura mediante correas de perfiles metálicos.
El tren de lavado llevará cerramiento de bloque de hormigón prefabricado 40x40x20 cm, enfoscado con mortero de cemento y acabado en pintura pétrea en la cara exterior, guarnecido y enlucido de yeso para pintar en cara interior. Contará con un zócalo de acero inoxidable sanitario AISI 304 de 1,20 metros de altura y pintura hidrófuga a base de resinas sintéticas en la parte superior del paramento de la cara interior. Igualmente se colocará zócalo de acero inoxidable con escocia en la cara exterior del nuevo cerramiento.
6.4.2. CUBIERTA
Las cubiertas de las naves serán a dos aguas, con panel sándwich de chapa de acero lacado en blanco con aislamiento interior de poliisucianurato (PIR) de 3 cm de espesor apoyados sobre correas de perfiles metálicos de acero galvanizado. Se colocarán aireadores según se indica en los planos.
En la cubierta de la nave del economato se colocarán lucernarios estancos, no practicables de policarbonato traslúcido.
Para la cubierta del tren de lavado se utilizarán las correas existentes y se colocarán paneles metálicos de acero lacado en blanco con aislamiento interior poliisucianurato (PIR) 3 cms de espesor. Se colocarán aireadores según se indica en los planos.
La cubierta de la caseta de instalaciones se proyecta plana, no transitable, con hormigón aligerado para formación de pendiente, lámina de betún modificado y acabado de gravilla suelta.
6.5 SISTEMAS DE ACABADOS
6.5.1. SOLADOS
Se dispondrá de solera de hormigón fratasado en el nuevo economato y en la caseta de instalaciones.
En el tren de lavado, así como en los vestuarios en planta baja, se colocará solería de gres, con grado de resbaladicidad C3.
En los vestuarios de los patios se colocará solería de gres antideslizante C3, recibidas con adhesivo cementoso. En el centro del local se colocará una rejilla de fundición dúctil C-250 para la recogida del agua.
6.5.2. TECHOS
No se colocarán falsos techos.
6.5.3. CARPINTERÍA EXTERIOR
Las carpinterías en las celdas de las Unidades de Preventivos y Cumplimiento, y las de zonas comunes en pasillos y escaleras de dichas celdas, se repararán únicamente aquellas que se encuentran en mal estado. La reparación consistirá en un lijado de los perfiles metálicos existente y aplicación de esmalte sintético. Además, se sustituirán los vidrios rotos por vidrio laminar 4+4, cogido a la perfilería con silicona.
En las monteras octogonales existentes en las cubiertas de las Unidades de Preventivo y Cumplimiento, se seguirá el mismo criterio que con las celdas, reparándose las carpinterías en mal estado y sustituyendo las placas de policarbonato celular.
En el tren de lavado se colocará puerta de doble hoja abatible, de salida al patio, con perfilería de acero y acristalada con vidrios 4+4.
El nuevo economato llevará puerta de acceso corredera, de una hoja, de acero para pintar. En cubierta se proyectan lucernarios no practicables de policarbonato con carpintería metálica.
El cuarto de instalaciones llevará puerta de acceso abatible de doble hoja, de chapa grecada de acero para pintar y con rejilla de ventilación en la parte inferior. Los huecos de ventana serán con rejilla de chapa plegada de acero para pintar cogidas a marco de perfil normalizado de acero para pintar.
La estancia destinada a terapia de grupo contará con una puerta metálica abatible de una hoja.
6.5.4. CARPINTERÍA INTERIOR
Las puertas de acceso a las celdas, se repararán mediante lijado y aplicación de esmalte sintético.
6.5.5. PINTURA
En paramentos al exterior se aplicará pintura pétrea. Cuando se trate de fachadas a reparar, se aplicará pasivador y, en caso de existir armaduras vistas, se enrasará la superficie y se aplicará acabado con pintura pétrea.
En interiores la pintura será plástica lisa y lavable.
En los tabiques que separan el aseo del interior de celdas de la zona de dormitorio se retirará el alicatado existente, se reducirá su altura a 90 cms desde la cota del suelo y se reparará la superficie del mismo para aplicar acabado de pintura plástica anti humedad.
Los suelos de aseos en interiores de celdas se pintarán con esmalte sintético.
6.6. SISTEMAS DE SEGURIDAD
Se instalarán concertinas en el pabellón polideportivo del edificio preventivo con cinta de alambre dentado tipo ZL, de acero inoxidable y tratamiento austenítico, de diámetro 610 mm en alambre de 2,5 mm de diámetro, colocados cada 37,5 mm.
7. CUADRO DE SUPERFICIES
Superficie Útil
Superficie Construida CENTRO PENITENCIARIO SEVILLA I
PLANTA BAJA Uds. S. útil/ud.
Obra nueva Economato 170,45 m
2179,80 m
2Reforma Tren de lavado 132,63 m
2Cocina 644,75 m
2Vestuario 16 31,70 m
2Aseos vestuarios 16 7,33 m
2Celda tipo 22
PLANTA PRIMERA
Reforma Celda tipo 404 11,27 m
24553,08 m
2PLANTA SEGUNDA
Reforma Celda tipo 352 11,27 m
23967,04 m
2CASETA DE INSTALACIONES
PLANTA BAJA
Obra nueva Caseta 60,76 m
271,50 m
2La superficie total de reforma asciende a 9.336,53 m2 y, la superficie de nueva construcción asciende 251,3 m2.
