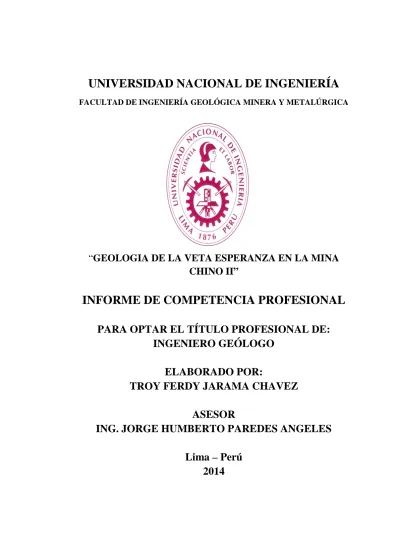

“GEOLOGIA DE LA VETA ESPERANZA EN LA MINA
CHINO II”
INFORME DE COMPETENCIA PROFESIONAL
PARA OPTAR EL TÍTULO PROFESIONAL DE:
INGENIERO GEÓLOGO
ELABORADO POR:
TROY FERDY JARAMA CHAVEZ
ASESOR
ING. JORGE HUMBERTO PAREDES ANGELES
A mi esposa Alexandra y mis hijos Bill y Fabiana
por su amor y comprensión en los momentos
difíciles porque son mi fuerza para seguir
adelante.
A mis padres por su amor y esfuerzo de toda una
INDICE
CAPITULO I GENERALIDADES 13
1.1 INTRODUCCIÓN 13
1.2 PROBLEMA DE ESTUDIO 14
1.3 OBJETIVOS 14
1.4 ANTECEDENTES 14
1.5 UBICACIÓN Y ACCESO 15
CAPITULO II CONTEXTO GEOLOGICO TECTONICO REGIONAL 16
2.1 GEOLOGÍA REGIONAL 16
2.1.1 Unidades Litoestratigráficas 16
2.1.2 Rocas Intrusivas 25
2.2 GEOLOGÍA ESTRUCTURAL 30
2.2.1 Zona de Fallamiento en Bloques 31
2.2.2 Zona de Emplazamiento del Batolito de la Costa 31
2.3 GEOLOGÍA LOCAL 36
CAPITULO III GEOLOGIA ECONOMICA 38
3.2.2 Alteración Fílica 44
3.2.3 Alteración Argílica 44
3.2.4 Silicificación 45
3.2.5 Oxidación 46
3.2.6 Cloritización 46
3.3 SECUENCIA PARAGENÉTICA Y ZONAMIENTO 47
3.3.1 Secuencia Paragenética 47
3.3.2 Zonamiento 59
CAPITULO IV GEOLOGIA DE LA VETA ESPERANZA 53
4.1 MINERALOGÍA 53
4.2 MINERALIZACIÓN POR NIVELES 60
4.3 CONTROLES DE MINERALIZACIÓN 65
4.3.1 Control Litológico 65
4.3.2 Control Mineralógico 66
4.3.3 Control Estructural 68
CAPITULO V GENESIS DEL YACIMIENTO 69
5.1 ORIGEN 69
5.2 CLASIFICACIÓN DEL YACIMIENTO 71
5.3 MODELO PROPUESTO PARA LA VETA ESPERANZA 74
6.3 CLAVOS MINERALIZANTES 84
6.4 ISOVALORES 86
6.5 RESERVAS DEL YACIMIENTO 86
6.5.1 Recursos Minerales 87
6.5.2 Reservas Minerales 87
6.5.3 Estimaciones – Factores Controles 93
6.5.4 Criterios y Factores de Estimación de Reservas 95
CONCLUSIONES
RECOMENDACIONES
BIBLIOGRAFIA
INDICE DE FIGURAS
Fig. 3.1: Esquema que muestra los pulsos magmáticos que dieron origen a la
mineralización aurífera 41
Fig. 3.2: Presencia de alteración argílica en la Galería 570 Este, Nivel 1480. 47
Fig. 4.1: Estructura mineralizada de pirita, calcopirita, cuarzo lechoso, englobados por la calcita hidrotermal. Entre la calcopirita, cuarzo y pirita masiva se encuentran altos valores de oro (Au). 54
Fig. 4.2: Veta Esperanza, Nivel 1730, con contenido de cuarzo hialino poroso, con presencia de óxidos de fierro tales como: jarosita, goethita y con mayor predominancia de hematita con escasa presencia de calcita. 58
Fig. 4.3: Veta Esperanza, Nivel 1700, con contenido de cuarzo blanco poroso, con presencia de óxidos de fierro en las oquedades tales como: jarosita, hematita y con mayor predominancia la goethita, con escasa presencia de calcita. 58
Fig 4.4: Veta Esperanza, Nivel 1760, con contenido de calcita blanca y escasa presencia de cuarzo blanco, presencia de enchapes pirita gruesa, con trazas de Calcopirita y pirrotita, con ligera presencia de pirita en bandas. 59
Fig. 4.5: Veta Esperanza, Nivel 1920, con contenido de calcita blanca y escasa presencia de cuarzo blanco, presencia de pirita gruesa diseminada y en bandas, con trazas de Calcopirita 59
Fig. 4.8: Mapeo geológico y muestreo (escala gráfica) en Galería 570 Este, Veta Esperanza, Mina Chino II, Unidad Capitana 61
Fig. 4.9: Mapeo geológico y muestreo (escala gráfica) en Galería 090 Este, Veta Esperanza, Mina Chino II, Unidad Capitana 62
Fig. 4.10: Mapeo geológico y muestreo (escala gráfica) en Galería 440 Este, Veta Esperanza, Mina Chino II, Unidad Capitana 63
Fig. 4.11: Mapeo geológico y muestreo (escala gráfica) en Galería 080 A, Veta Esperanza, Mina Chino II, Unidad Capitana 64
Fig. 4.12: Mapeo geológico (escala gráfica) en Galería 080, Veta Esperanza, Mina Chino II, Unidad Capitana 64
Fig. 4.13: Mapeo geológico (escala gráfica) en Galería, Veta Esperanza, Mina Chino
II, Unidad Capitana 65
Fig. 4.14: Granodiorita de la roca de caja que engloba a la estructura mineralizada de la veta Esperanza de la mina Chino II. Roca Ignea Plutónica que corresponde a las últimas manifestaciones del Batolito de la Costa del sur del Perú. 66
Fig. 4.15: Calcita hidrotermal; considerada como mineral de control en la mayoría de los niveles de producción de la veta Esperanza; mineralización que se llegó a formar por la disolución de los feldespatos durante la actividad hidrotermal en el proceso de formación de la estructura mineralizada 67
Fig. 5.1: En la muestra se observa la estructura mineralizada de la veta Esperanza del nivel 1580 de la mina Chino II; minerales característicos de calcopirita, pirita, cuarzo y calcita; en las que se encuentra finas partículas de oro (invisible a simple vista).
Fig. 5.3: Zonas de vetas de Au en la Franja Metalogenética Nazca – Ocoña
econtrándose la veta Esperanza en la zona de Chino 74
Fig. 6.1: Esquemas del comportamiento de la mineralización aurífera 85
Fig. 6.2: Clasificación y relación entre recursos y reservas minerales 99
INDICE DE TABLAS
Tabla 3.1: Distribución de la mineralogía en la veta Esperanza 49
Tabla 6.1: Resumen de Reservas – Recursos 101
Tabla 6.2: Resumen de Reservas por Tipo de Mineral 101
Tabla 6.3: Resumen de Reservas por Tipo de Accesibilidad 102
RESUMEN
El presente trabajo, constituye el compendio de una serie de experiencias y
conocimientos adquiridos, durante la realización de mis estudios profesionales, en la
Universidad Nacional de Ingeniería, Escuela Profesional de Geología, y, a la
experiencia profesional adquirida en la compleja actividad minera. Considero
también que es el resultado de la permanente inquietud por el aprendizaje de nuevos
métodos en el control geológico de un yacimiento.
Mi trabajo, es el estudio del control geológico de la veta Esperanza que se encuentra
en la mina Chino II de la Unidad Económica Administrativa Capitana perteneciente a
la Compañía Minera Caravelí, el cual concluye con recomendaciones específicas
para el entendimiento de la geología en dicha veta y en todo el yacimiento que se
encuentra en la franja metalogenética Nazca - Ocoña del Batolito de la Costa.
Se ha enfocado, estudiado y debidamente analizado el aspecto Geológico .En el
aspecto Geológico, se resume y analiza la Geología Regional, la Geología Local, la
Geología Estructural de la zona en donde se emplaza el yacimiento, asimismo se
analiza el tipo de yacimiento, su emplazamiento y mineralogía del mismo basados en
los eventos que dieron ocurrencia a la mineralización de oro (Au) en el área en
También se hace un análisis del comportamiento de las estructuras mineralizadas
para de esta manera realizar los Isovalores de Leyes (Gr. Au/TM) y de potencias
(metros) de las estructuras mineralizadas y así estimar el potencial para que la
explotación del yacimiento sea rentable para una Empresa.
Finalmente se llega a las conclusiones y recomendaciones que sintetizan los aspectos
geológicos y económicos más importantes a los que se ha llegado en mi trabajo.
Espero, llegar modestamente a contribuir a la interesante y permanente investigación
en el estudio de yacimiento de vetas angostas con contenido de oro (Au) que se
puedan presentar en distintas zonas de nuestro país.
Mi reconocimiento al personal técnico del Departamento de Geología e Ingeniería
de la Compañía Minera Caravelí S.A.C., por la colaboración recibida en la
realización de mi trabajo, y un especial agradecimiento al Ing. Raúl Bedoya de la
Cruz por su amplia enseñanza a lo largo de todos estos años laborando en dicha
ABSTRACT
This work is the epitome of a series of experiences and knowledge acquired during
my professional studies at the National University of Engineering, Professional
School of Geology, and the professional experience gained in complex mining. I also
feel that it is the result of permanent concern with learning new methods in
geological control of a site.
My work is the study of the control of geological of the vein hope that is located in
the mine Chino II of unit economic administrative Captain belonging to the Mining
Company Caravelí S.A.C., which concludes with specific recommendations for the
understanding of the geology in this vein and all the site which is located in the Strip
metallogenesis Nazca - Ocoña of the coastal Batholith.
It has been focused, studied and properly analyzed the geological aspect.It
summarizes the geological aspect, and analyzes the Regional Geology, Local
Geology, structural geology of the area where is located the site, also discussed the
type of site, its location, and mineralogy of the same based on the events that were
occurring to the mineralization of gold (Au) in the study area, similarly makes an
analysis of hydrothermal alterations and proposes a paragenetica sequence and
the potential to make profitable the exploitation of the deposit for a company.
Finally, you arrive at the conclusions and recommendations which synthesize the
most important geological and economic aspects which have been reached in my
work.
I hope, modestly reach interesting and ongoing research in the study of
archaeological site of narrow veins with gold content (Au) that may occur in
different areas of our country.
My appreciation to staff of the Department of geology and engineering of the Mining
Company Caravelí S.A.C., for the collaboration received in my work, and special
thanks to Engineer Raúl Bedoya de la Cruz by his extensive teaching throughout the
CAPÍTULO I GENERALIDADES
1.1 INTRODUCCIÓN
Las múltiples investigaciones realizadas en el área de estudio están centradas
principalmente en la veta Esperanza como pilar de sostenimiento de la
Compañía Minera Caravelí S.A.C. y los trabajos de muestreos son continuos
con la finalidad de aumentar con la producción diaria para así de esta manera
mantener la rentabilidad de la Empresa. La ocurrencia de estructuras
mineralizadas de oro no se manifiesta continuamente, al contrario aparecen
leyes erráticas en los diferentes niveles de la veta Esperanza de la mina Chino
II.
La zona de estudio se encuentra intruída por cuerpos irregulares de
composición granodioríticas a tonalíticas, la misma que se considera una de las
rocas más favorables para la mineralización aurífera en estructuras filoneanas,
1.2 PROBLEMA DE ESTUDIO
Por el comportamiento discontinuo de las estructuras mineralizadas de
ocurrencias de oro en la veta Esperanza se llegó a formular las siguientes
interrogantes:
¿Cómo está controlada la mineralización aurífera en la veta Esperanza en la
mina Chino II por calcita, pirita y la geología en general del yacimiento?
¿Cómo se llegó a formar la mineralización aurífera en una falla de rumbo con
clavos mineralizados discontinuos y erráticos, en la veta Esperanza de la mina
Chino II?
1.3 OBJETIVOS
El presente trabajo tiene como objetivo presentar los eventos de mineralización
que han ocurrido en la veta Esperanza en la mina Chino II, cuyo yacimiento se
encuentra ubicado en la franja metalogenética Nazca-Ocoña.
Obtener el título de Ingeniero Geólogo.
1.4 ANTECEDENTES
La explotación de los yacimientos minerales auríferos de la Compañía Minera
Caravelí S.A.C., se remonta al año 1946, cuando la Empresa Norteamericana
Cía. Administradora de Minas S.A., era arrendataria de las concesiones
Capitana y otras, a través de su subsidiaria Capitana Gold Mines Co. hasta el
Compañía Minera Chala S.A., tomó posesión de los yacimientos y realizó
trabajos hasta Marzo de 1990. En esa fecha, la zona fue incursionada por
subversivos, dejando inoperativa a la dicha empresa, la que transfirió sus
derechos a la actual Compañía Minera Caravelí S.A.C. Posteriormente la Cía.
Minera Caravelí S.A.C. empieza a explotar el área minera de Tambojasa para
prevenir el agotamiento de la producción proveniente de la zona de San Andrés
(ver Plano 1.1).
1.5 UBICACIÓN Y ACCESO
Las concesiones mineras de la Compañía Minera Caravelí S.A.C. se encuentra
ubicada en el distrito de Huanuhuanu, provincia de Caravelí, departamento de
Arequipa, a una altitud promedio de 2100 m.s.n.m.
El acceso se realiza desde la Ciudad de Lima mediante la carretera
Panamericana Sur hasta llegar al Km 607 (Puerto Chala), de donde se desvía
hacia al NE por una trocha carrozable de 38 Km hasta llegar a la planta de
Beneficio Chacchuille Tocota. (Ver Plano 1.2)
Las coordenadas de la Planta de Beneficio son:
8 266,000N 589,000E
8 279,000N 620,000E
CAPITULO II
CONTEXTO GEOLOGICO – TECTONICO REGIONAL
2.1 GEOLOGÍA REGIONAL
2.1.1 Unidades Litoestratigráficas
Volcánicos Chocolate
Con la denominación de Volcánicos Chocolate, Jenks (1948) describió una secuencia de rocas volcánicas intercaladas con sedimentos, que afloran en la
cantera Chocolate, situada a 20 Km al NW de la ciudad de Arequipa.
En los cuadrángulos de Chala y Chaparra, afloran similares depósitos que
descansan discordante sobre las rocas del Grupo Tarma o las del Complejo
Basal, e infrayacen concordante a las rocas del Jurásico medio y superior; por
intemperismo adopta un color marrón rojizo.
El promedio general de la dirección de las capas es NE - E y su buzamiento no
es mayor de 30ºN. No se observan pliegues y está afectada por grandes fallas,
Se han considerado dos miembros característicos dentro de esta formación, uno
inferior compuesto especialmente por sedimentos denominado miembro Chala
y otro superior, formado en su mayor parte por volcánicos llamados Lucmilla.
El miembro Chala está constituido por areniscas, conglomerados y brechas
andesíticas. No se observa la base, pues se pierde en el mar e infrayace a los
volcánicos del miembro Lucmilla. Afloran en el Cº Ladera, en el Puerto de
Chala y en las quebradas Tanillo y Huaccyaco.
El miembro Lucmilla está compuesto principalmente de andesita porfirítica de
color marrón, descansa concordante sobre el miembro Chala y subyace con
discordancia a las formaciones Socosani y Guaneros.
Edad y Correlación
Dentro de las areniscas verdes y gris verdosa del miembro inferior Chala, se
presenta un horizonte fosilífero que contiene moldes de lamelibranquios,
braquiópodos y crinoideos que han sido clasificados por C. RANGEL como sigue: La Weyla alata, el Pecten peruanus y los braquiópodos (Rhynchonella y
Terebrátula), son elementos comunes del Liásico.
Se correlaciona con el volcánico Chocolate que aflora en los cuadrángulos de
Arequipa (JENKS, 1948), La Joya (GARCIA, 1968), Punta de Bombón y Clemesí (BELLIDO y GUEVARA, 1963) y Locumba (NARVAEZ, 1964). Igualmente es equivalente en edad con el Grupo Oyotún del norte del Perú, el
Formación Guaneros
BELLIDO (1963) empleó el nombre de Formación Guaneros para designar a unas rocas volcánicas que afloran en la quebrada Guaneros, tributaria por la
margen derecha del río Moquegua. La localidad típica de esta formación se
encuentra en el valle de Moquegua, 15 Km. antes de su desembocadura.
En forma general, descansa en discordancia sobre el volcánico Chocolate, a
excepción del Cº Yuncachaca en el que se presenta directamente sobre la
formación del mismo nombre; infrayace con discordancia erosional al Grupo
Yura.
En las quebradas Seca y Flor del Desierto infrayace al Grupo Yura y suprayace
al Volcánico Chocolate. Está formada por areniscas blancas, verdes y rojas de
grano medio a grueso, intercaladas con lutitas abigarradas, limolitas y margas
fosilíferas. Su potencia es inferior a los 300 m y está afectada por numerosas
fallas.
En la quebrada María se ha estimado un espesor de 200 m a partir de una falla
E-W con buzamiento hacia el Norte. Su litología es muy variable,
encontrándose intercalaciones de andesita porfirítica verde y gris oscura con
limolitas verdes, calizas en estratos de 10 a 50 cm. de espesor, arenisca, chert,
y meta-andesita intruídos por pequeños diques y sills de andesita.
Edad y Correlación
Lucina magna tiene un rango vertical más amplio y se ha encontrado en
secuencias que van del Calloviano al Kimmeridgiano, presentes también en el
Triásico de Argentina, Chile y Perú.
Se le correlaciona cronológicamente con la formación del mismo nombre en
los cuadrángulos de Clemesí (BELLIDO y GUEVARA, 1963) e Ilo
(NARVAEZ, 1964), con la Formación Ataspaca de los cuadrángulos de Pachía y Palca (WILSON y GARCIA) y con la parte inferior del Grupo Yura.
Formación Yauca
Se da el nombre de Formación Yauca a un conjunto de areniscas arcósicas
intercaladas con lutitas (CALDAS, 1978). En el área investigada descansan con discordancia paralela o con una leve discordancia angular sobre la
Formación Guaneros del Jurásico superior e infrayace concordante en la
Formación Hualhuani del Cretáceo inferior.
Al oeste del cerro Choquequilca (14 Km, al SW de Pullo), en el cuadrángulo de
Coracora, se ha estimado un grosor de 2000 metros compuesta en su parte
superior por areniscas blancas en bancos gruesos, que intemperizan con matiz
rojizo amarillento, intercaladas con lutitas y areniscas grises finamente
estratificadas, las mismas que contienen restos de plantas. La parte inferior
contiene areniscas grises y rosadas, lutitas abigarradas, limolitas grises y
andesitas gris claras.
En la quebrada Lampalla, la Formación Yauca se halla plegada en amplios
Litológicamente, está formada por areniscas blancas de grano medio, limolitas
gris oscuras bien compactas e intercaladas con andesitas y areniscas que
contienen fragmentos de andesita clinopiroxénica.
La litología y restos de plantas comprueban que esta formación se depositó en
un ambiente continental a marino de poca profundidad.
Edad y Correlación
Solamente teniendo en cuenta que la Formación Yauca sobreyace a la
Formación Guaneros del Calloviano-Kimmeridgiano e infrayace a la
Formación Hualhuani del Neocomiano superior, se le asigna una edad que va
del Titoniano al Neocomiano inferior.
Se correlaciona con las Formaciones Labra y Gramadal del Grupo Yura de
Arequipa (VARGAS, 1970), con la Formación Puente Piedra de los alrededores de Lima (RIVERA, 1951), con las formaciones Chicama y Chimú del norte del Perú (WILSON y REYES, 1964) y la Formación Yauca de los cuadrángulos de Acarí y Yauca (CALDAS, 1978).
Formación Millo
VARGAS (1970) describió con este nombre a unos afloramientos de depósitos continentales en la quebrada Millo en el cuadrángulo de Arequipa. En la
presente área, la litología es bastante similar y está constituida por
conglomerados, areniscas conglomerádicas, tobas y cenizas volcánicas.
Ondulados, Los Colorados y Alalo; son de color amarillo y están cubriendo
discordante al Complejo de Santa Rita, su litología está dada por
conglomerados con matriz cinerítica. Los elementos de los conglomerados son
rodados de cuarcitas y calizas en una matriz areno-tobácea. En los cerros
Blanco y frente a Jaquí sobreyacen a una monzonita cuarcífera y al Complejo
Bella Unión en los cerros Caranga y La Yesera.
Los afloramientos más extensos se presentan en el sector sur del cuadrángulo
de Chaparra conformando los cerros Médanos, Colorado, Buenavista y Pan de
Azúcar, donde sobreyacen a una superficie de erosión sub-horizontal labrada
sobre diferentes tipos de rocas intrusivas y metamórficas e infrayacen con
discordancia paralela al volcánico Sencca. Están afectadas por fallas normales
con dirección E-W, que las ponen en contacto con volcánicos intrusivos. En
este caso, el color de la formación es gris claro a blanco.
En la quebrada Seca, los conglomerados yacen discordante sobre gneises pre
cambrianos y sedimentos del Paleozoico. Son polimícticos pero con
predominancia de rodados de cuarcitas, luego siguen cantos de gneises y
volcánicos con un diámetro de 1 a 15 cm. Sobreyacen a estos conglomerados
tobas riodacíticas rosadas del volcánico Sencca.
En el cerro Pan de Azúcar, los conglomerados tienen un grosor aproximado de
400 metros y los elementos se presentan redondeados a subredondeados y con
un diámetro que llega hasta 30 cm. Encima se presenta areniscas
10 mm de diámetro, cuyos estratos tienen un espesor que varía de 0.5 a 1
metro; se encuentran intercaladas capas de tobas amarillas o blancas, con capas
lenticulares de sal y yeso. Los materiales que componen estos sedimentos han
provenido del norte y sus elementos constituyentes son de carácter bimodal,
siendo el tamaño de los rodados bastante variado y sin una buena selección de
los mismos.
Edad y Correlación
No se encuentran con evidencias precisas para asignar una edad a la Formación
Millo. Al respecto, solo se sabe que sobreyace a una superficie de erosión,
probablemente labrada durante el Mioceno, e infrayace al volcánico Sencca
probablemente del Plioceno medio, por lo que se le asigna tentativamente una
edad que correspondería al Plioceno inferior. En el cuadrángulo de Maure,
(MENDIVIL 1965), le asignó una edad Pliocena, por correlación con los Estratos Maure de Bolivia, donde si se han encontrado fósiles.
Formación Pisco
ADAMS (1906), designó el nombre de Formación Pisco a un conjunto de rocas Terciarias que afloran en el cerro Tiza al norte de Pisco.
En la faja costanera del área estudiada se han reconocido pequeños
afloramientos en el sector de Chala, los cuales descansan en discordancia
angular sobre las rocas Mesozoicas e infrayacen con pequeña angularidad tanto
al Volcánico Sencca como a las terrazas marinas. Superficialmente, la
estratos delgados de areniscas finas, arcillitas y capas de yeso. Su grosor es de
unos 100 metros y contiene abundante microfósiles.
En el cerro Josefita, se presenta el afloramiento de mayor extensión de la
formación (3 Km cuadrados aprox.) descansando sobre el miembro Lucmilla
del Volcánico Chocolate e infrayaciendo al Volcánico Sencca. Litológicamente
está constituido por intercalaciones de arcillitas en capas de 5 a 10 cm.,
limolitas de 10 cm y capitas de yeso de 0.3 a 15 cm. de grosor.
En la quebrada de Chala, en el corte de la Panamericana, afloran arcillitas y
areniscas de grano fino y color blanco amarillento, estos sedimentos están
afectados por pequeñas fallas normales.
En la pampa de Aguada, debajo de las terrazas marinas, se encuentran unas
areniscas semiconsolidadas de grano fino con un espesor de 40 a 50 cm. y
atravesadas por venillas de yeso; por otro lado intercaladas con conglomerados
con elementos que van de 1 a 10 cm. de diámetro.
En la quebrada del Atajo se tiene los afloramientos de mayor cota llegando
hasta los 700 m.s.n.m., tratándose de areniscas blancas muy fosilíferas, las
mismas que yacen discordantes encima del intrusivo subvolcánico Calpa.
La microfauna encontrada consiste principalmente de foraminíferos
bentónicos y también de algunos representantes planctónicos, los que en
Edad y Correlación
Los fósiles recolectados en la Formación Pisco del área de Chala, han sido
estudiados por C. RANGEL, encontrándose una vasta fauna de micro fósiles que indican el Mio-Plioceno.
Volcánicos Sencca
MENDIVIL (1965), describió con este nombre a una secuencia piroclástica que aflora en la quebrada Sencca, situada en el sector sureste de la hoja de
Maure.
En el área de estudio, mayormente está constituída la secuencia por tobas
dacítico - riolíticas ampliamente distribuidas. Descansan con discordancia
erosional sobre la Formación Millo y en otros casos sobre una superficie de
erosión subhorizontal desarrollada sobre rocas intrusivas. En Chala Vieja,
sobreyace con aparente discordancia angular a la Formación Pisco y en el
cuadrángulo de Cora Cora reposa con marcada discordancia angular sobre las
formaciones Cretáceas o del Terciario medio e inferior. Además, infrayace a la
Formación Capillune, al Grupo Barroso y a la Formación Sarasara.
El volcánico Sencca se presenta formando capas horizontales a
sub-horizontales con un grosor que varía entre 10 y 200 metros, siendo su mayor
grosor hacia el este y noreste, las que se localizan en las partes altas de los
cerros y están cubriendo la superficie de erosión horizontal antes mencionado,
Superficialmente, las rocas son de color rojizo a naranja, mientras que en
muestra fresca varía entre el gris claro, blanco-amarillento y rosado habiendo
sido clasificadas como riodacíticas, dacíticas y andesíticas.
Edad y Correlación
Dado que el volcánico Sencca carece de evidencias paleontológicas y teniendo
en cuenta solamente que descansa sobre la Formación Pisco del Mio-Plioceno
y sobre la Formación Maure probablemente del Plioceno inferior, hallándose a
su vez debajo de la Formación Capillune del Plioceno superior, a estas tobas se
les considera como depositadas en el Plioceno medio.
2.1.2 Rocas Intrusivas
2.1.2.1 Rocas Hipabisales
Complejo Bella Union
La denominación corresponde a J. CALDAS (1978), al descubrir un enorme volumen de rocas sub-volcánicas, que en la localidad de Bella Unión
(cuadrángulo de Acarí), intruyen a formaciones del Cretáceo inferior.
En el cuadrángulo de Chaparra el Complejo Bella Unión ocupa una faja
continua e intermedia, con un rumbo que varía de E-W a NW-SE, cubriendo
los sectores de la mina Calpa, curso inferior de los ríos Atíco y Chaparra,
prolongándose a los cuadrángulos de Chala y Jaquí, pero limitado
marginalmente por grandes lineamientos estructurales que probablemente
inferior.
Litológicamente, el Complejo Bella Unión es muy variado, pero la roca
predominante es una brecha de intrusión de naturaleza andesítica o dacítica, en
grandes bloques angulosos y subangulosos, desarrollados mecánicamente
durante su emplazamiento y que por erosión diferencial exhiben una
morfología cavernosa, principalmente en los terrenos de fuerte pendiente. Este
tipo de roca está intruída a su vez por innumerables plutones y diques de
andesita porfirítica con grandes fenoblastos de feldespatos en matrices
afaníticas intensamente piritizadas tales como los que se exponen en la mina
Calpa y el curso del río Atíco, finalmente, el conjunto de estas rocas se
encuentra cruzada por diques andesíticos o dacíticos, en muchos casos
formando verdaderos enjambres.
La composición predominante de los intrusivos es andesítica o dacítica, pero
intervienen otros cuerpos más básicos, tales como diabasas porfirítica gris
verdosas, constituidas por fenos de labradorita, olivino y piroxeno.
El Complejo Bella Unión, regionalmente intruye a rocas Mesozoicas
volcánicos sedimentarias desde Jurásicas hasta Albianas y es a su vez intruído
por el Batolito de la Costa (segmento Arequipa), con un rango de
emplazamiento entre 102 MA hasta 80 MA (COBBING, 1979); por esta razón se asume una edad de intrusión entre fines del Albiano y comienzos el
Dacita Molles
Con esta denominación se reconoce a una dacita hipabisal que se expone en el
sector norte del cuadrángulo de Jaquí, cubriendo los cerros Molles, Parja Orco,
AtocHuaccachi. El cuerpo tiene una longitud de 9 Km. y un ancho promedio de
1 Km., está emplazado a lo largo de una falla longitudinal N45ºW, pero en la
margen nororiental intruye a las rocas del batolito.
La Dacita Molles es de textura porfirítica, con fenocristales de plagioclasas de
2 mm. y grandes fenocristales de cuarzo, dentro de una matriz afanítica
grisácea.
La Dacita Molles intruye a las Súper Unidades Tiabaya e Incahuasi del Batolito
de la Costa, por lo que debió emplazarse después del Coniaciano y
probablemente en el Terciario inferior, como una última manifestación del
Plutonismo Batolítico.
2.1.2.2 Rocas Plutónicas del Batolito de la Costa
Según los estudios realizados por W. PITCHER y E. J. COBBING, el Batolito aprovechó una gran zona de fallas y fracturas localizadas a lo largo de
los márgenes activos a la Placa continental y marina del continente
sudamericano, para emplazarse en forma alargada y paralela a nuestro litoral.
El Batolito de la Costa en el Perú, se divide en cinco segmentos: Piura,
Trujillo, Lima, Arequipa y Toquepala. Entre Palpa y Ocoña abarca gran parte
del segmento de Arequipa, en él se ha podido observar cuatro súper-unidades:
Intrusivo Gabroide
Es una súper-unidad de gabrodioritas y dioritas básicas, precursoras del
Plutonismo Batolítico. Se encuentra en los márgenes o como techos colgantes
dentro de las grandes súper-unidades tonalíticas - granodioríticas, exhibiendo
un carácter hornfélsico. Un ejemplo de estas rocas afloran en el sector Noreste
del cuadrángulo de Chaparra, constituyendo un cuerpo de 20 Km. de largo por
12 Km de ancho. En el margen NE intruye a las rocas del complejo
metamórfico y en el lado SE es intruído por las súper-unidades Tiabaya e
Incahuasi. Estas rocas están compuestas por gran cantidad de labradoritas,
teniendo como accesorios a clinopiroxenos, apatitos, opacos y esfenas. Como
minerales secundarios: uralita, epidota, tremolita y sericita. La datación
radiométrica nos indica un emplazamiento de 102 MA (PITCHER 1978).
Súper Unidad Linga
La posición de intrusión de esta unidad, está restringida a la faja más occidental
dentro del Batolito y está en toda su magnitud en los cuadrángulos de Chala y
Chaparra, prolongándose al suroeste del cuadrángulo de Jaquí. Las rocas
predominantes son la monzonita y granodiorita, presentando una textura
granular variable con plagioclasas zonadas y tabulares, con hornblenda
anhedral, poca biotita y feldespatos potásicos en textura gráfica con el cuarzo.
Las dataciones radiométricas indican una edad de emplazamiento de 97 MA
Súper Unidad Incahuasi
Es la súper-unidad que corresponde al mayor volumen del Batolito. Esta
unidad está emplazada en el flanco noreste del Batolito de la Costa. En el
cuadrángulo de Jaquí está al norte. Hacia el lado oriental termina intruyendo al
Cretáceo inferior. La súper unidad Incahuasi está integrada principalmente por
intrusivos tonalíticos, granodioríticos y dioríticos, originado por pulsaciones
magmáticas y por el emplazamiento tardío de otros cuerpos en los bordes de
esta súper unidad. El afloramiento de este Plutón en las zonas de Chaparra y
Jaquí sufren una variación composicional desde la gabrodiorita hasta el granito,
teniéndolos contactos internos bastantes difusos. Las rocas son de grano medio
a grueso, con plagioclasas euhedrales, hornblenda y biotita poikilítica, con los
ferromagnesianos agrupándose y la hornblenda con el piroxeno en el núcleo.
La súper unidad Incahuasi ocupa el tercer lugar en el tiempo de intrusión del
segmento de Arequipa. Dataciones radiométricas de una muestra de roca de
esta unidad tomada en el río Pisco indican una edad de 80-85 MA (W. PITCHER E., J. COBBING 1979).
Súper Unidad Tiabaya
Es la secuencia final de intrusión del Batolito de la Costa, habiéndose
emplazado a lo largo de una faja central con más de 20 Km. de ancho y 90 Km.
de longitud, limitada en el SW por la súper unidad Linga y en el NE por la
súper unidad Incahuasi. Litológicamente, está compuesta por tres grupos de
gabrodiorita- diorita cuarcífera, tonalitas variando a veces a granodioritas y la
tercera el monzogranito de color más claro. Los contactos son más nítidos. De
textura fanerítica. Conteniendo plagioclasas zonadas, grandes cristales de
hornblenda, con biotitas en plaquetas. Las gabrodioritas contienen como
mineral esencial a las plagioclasas (bytownita - labradorita), como accesorios a
clinopiroxenos, opacos, zircón y esfena. La diorita contiene plagioclasas
(andesina - labradorita). Las tonalitas y granodioritas presentan plagioclasas
zonadas con inclusiones de hornblenda, teniendo como minerales secundarios:
biotitas, esfena y hornblenda. Esta súper-unidad es la más joven del Batolito y
la datación radiométrica indica una edad de intrusión de 80 MA (COBBING, 1979). La duración del Plutonismo fue cerca de 20 MA (COBBING, 1979).
(Ver Plano 2.1)
2.2 GEOLOGÍA ESTRUCTURAL
Las principales zonas estructurales de la región se han diferenciado según la
magnitud y el estilo de deformación que han sufrido las rocas debido en parte a
su diferente naturaleza y a la variada intensidad de los esfuerzos que han
actuado como consecuencia de los movimientos tectónicos, materializados por
pliegues, fallas y diaclasas que se observan en toda el área.
Las estructuras presentes a escala regional están relacionadas con los
movimientos tectónicos del ciclo eo-hercínico, tardi-hercínico y finalmente el
ciclo andino.
estructurales propias, así tenemos: Zona de fallamiento en bloque, Zona de
emplazamiento del Batolito de la Costa, Zona plegada y Zona poco deformada.
2.2.1 Zona de Fallamiento en Bloques
Está ubicada en el lado occidental y afecta principalmente a las formaciones
Paleozoicas y Mesozoicas y también al Complejo Basal de la Costa. Dichas
formaciones no se encuentran plegadas y adoptan una estructura homoclinal
inclinada hacia el N ó NW. Esta inclinación, se debe más que nada, al efecto
del fallamiento en bloques que caracteriza a toda esta franja de los Andes.
2.2.2 Zona de Emplazamiento del Batolito de la Costa
Contemporáneamente y posterior a la formación de los pliegues que afecta a la
secuencia Mesozoica - infra - Terciaria, se produjo el emplazamiento del
Batolito de la Costa que siguió una faja de debilidad cortical, que consiste en
un fracturamiento profundo y de dirección NW. Este proceso tuvo lugar entre
el Cretáceo superior y Terciario inferior.
El Batolito de la Costa está localizado entre la zona plegada y la zona de
fallamiento en bloques, ocupando una ancha faja longitudinal que cruza los
cuadrángulos de Jaquí, Chala. Chaparra y Coracora que son circundantes al
área de la Compañía. Están constituídos por una serie de cuerpos plutónicos de
diferente composición, los mismos que han producido un metamorfismo de
contacto en las rocas encajonantes. La intrusión batolítica no ha participado en
Zona Plegada
La zona plegada corresponde a la faja de mayor deformación compresiva,
comprendida entre el Batolito y la zona poco deformada del este.
Estructuralmente conforma lo que se denomina Sinclinorio de Parinacochas, compuesto por pliegues menores muy comprimidos que afectan principalmente
a las formaciones Mesozoicas, al mismo tiempo este gran cinturón comprimido
corresponde al sector suroccidental de la Deflexión de Abancay que estructuralmente también ha controlado en el Cuaternario, el desarrollo de una
zona deprimida ocupada actualmente por la laguna de Parinacochas.
Zona Poco Plegada
Esta zona corresponde en su mayor parte a las rocas volcánicas Cenozoicas
especialmente a la cubierta del Grupo Barroso, que exhibe una posición
horizontal a subhorizontal pero que muchas veces alcanza inclinaciones de
15º.En esta zona también afloran formaciones volcánicas del Terciario inferior
y medio, donde se pone de manifiesto un leve plegamiento durante la Fase Incaica, mientras que la Fase Quichuana solo ha producido efectos de combamiento producidos por fallamiento.
Fallas
Grandes fallas de rumbo E-W y NW atraviesan la zona de estudio,
considerándose a las del primer sistema como la más antigua.
rodean Falla Los médanos-Culluque, Falla Palomino y Falla Cateador.
Muchas de la fallas han sido reactivadas y también, al igual que los pliegues,
han sufrido una deformación por la deflexión estructural antes indicada, es
decir, una variación entre la dirección E-W y NW.
Descripción de las principales Fallas
Falla del Atajo
Es una falla normal de buzamiento vertical que ha sufrido reactivación por
movimientos gravitacionales. Cruza diagonalmente el cuadrángulo de Chala en
la dirección NW-SE, pasando al cuadrángulo de Yauca (CALDAS, 1978). En superficie, la traza de la falla es bien marcada, observándosele nítidamente en
el campo, hacia el SE está afectada por una falla más moderna con dirección
N10ºW y corre a lo largo de la quebrada Huanaco. La falla del Atajo debe
haberse originado en el Cretáceo medio a superior, pues conjuntamente con la
falla Lagunillas controlaron el emplazamiento de un cuerpo de monzonita
cuarcífera. Posteriormente en el Terciario se reactivó, lo mismo que la mayor
parte de las fallas que tienen esta dirección. Su longitud conocida es
aproximadamente de 30 Km.; el bloque norte ha subido poniendo en contacto a
la monzonita cuarcífera con las rocas hipabisales del Complejo Bella Unión
(Caldas, 1978), y con la Formación Chocolate.
Falla Cateador
epirogénicos, durante el levantamiento de los Andes han sufrido una evolución
estructural. Al igual que la falla del Atajo, se encuentra en el cuadrángulo de
Chala, presentando una dirección variable de E-W a E-N-E el bloque del norte
ha descendido con respecto al del sur y afecta a las formaciones Mesozoicas y
a diversos cuerpos de rocas intrusivas; se pierde en el extremo occidental del
cuadrángulo, en la quebrada de Lagunillas y hacia el este, termina truncada por
la falla Culluque que tiene dirección N20ºW. Su longitud aproximadamente es
de 30 Km. Al sur de esta falla se tiene otra que es sub-paralela y que pone en
contacto a rocas Jurásicas y rocas del Complejo Bella Unión.
Falla El Faro
Tiene una dirección promedio de E-W y se encuentra situada en el extremo
norte del cuadrángulo de Chala, continúa hacia el oeste entre los límites de los
cuadrángulos de Yauca y Acarí y, por el este se pierde truncada por un macizo
tonalítico - granodiorítico.
Se le puede apreciar en la quebrada El Faro afectando a la monzodiorita
cuarcífera, así como en el Alto Mal Paso, donde pone en contacto el Bajociano
en el Jurásico superior.
Es una falla normal de buzamiento vertical, con su bloque sur descendido con
respecto al bloque norte.
Falla Palomino
presenta en los cuadrángulos de Chala y Chaparra, formando parte de las fallas
escalonadas, en donde el bloque NE ha ascendido con respecto al bloque SW.
La traza de la falla se pierde hacia el NW en la quebrada de Tocota y hacia el
sur está cubierta por los volcánicos Sencca. Su longitud es de 40 Km.
aproximadamente y pone en contacto a rocas plutónicas del Batolito de la
Costa y del Complejo Bella Unión con las formaciones Jurásicas.
Falla Médanos – Falla Culluque
De orientación NW-SE, la falla Médanos originó el Graben Pan de Azúcar por
lo cual el bloque NE ha descendido respecto al bloque SW. Al norte de la zona
de estudio, a la altura de la falla Cateador toma el nombre de falla Culluque.
Graben Pan De Azúcar
Sigue una dirección E-W y se le observa en el sector SE del cuadrángulo de
Chaparra, tiene un ancho promedio de 7 Km. y una longitud de 30 Km. Las
fallas que lo delimitan en ambos lados son fallas normales y paralelas
levantadas entre las cuales el terreno se ha hundido por efecto de fuerzas
internas. Esta estructura afecta a diferentes unidades, tales como a las rocas del
Complejo Bella Unión, en el río Atíco se encuentra rellenada por
conglomerados de la Formación Millo puesto que las fallas que la formaron
han servido como cuenca de deposición para el material que provenía del NE;
posteriormente fue cubierto por los volcánicos Sencca. Este graben se
Pliocénicas.
También se distinguen una serie de fracturas dentro de otros sectores del
Batolito de la Costa, lo cual indica que el fracturamiento corresponde a la
consolidación de los plutones. (Ver Plano 2.2)
2.3 GEOLOGÍA LOCAL
Las principales vetas auríferas exploradas y explotadas por la compañía se
encuentran divididas en dos zonas: Chino II y Tambojasa las cuales están
emplazadas en su mayoría en la Súper Unidad Tiabaya, que es la secuencia
final de intrusión del Batolito de la Costa, en donde se puede diferenciar tres
cuerpos intrusivos producto de la cristalización fraccionada de máfico a félsico:
gabrodiorita - diorita cuarcífera, tonalita - granodiorita y monzogranito.
En las zonas aledañas a la compañía existen vetas auríferas que se encuentran
emplazadas en formaciones Mesozoicas, como en la Formación Guaneros
donde se ubica la mina María (trabajada por mineros artesanales).
En la zona de San Juan (zona aledaña a las concesiones de la Compañía) se
observan xenolitos de composición diorítica que han sido asimilados por las
granodioritas lo cual nos indica que estamos cerca a la zona de contacto de
diorita - granodiorita, y a su vez la granodiorita está atravesada por vetillas
centimétricas de composición granítica. También se ha observado
plegamientos y fallamientos locales en las vetas, esto debido al tectonismo
En la zona de Chino II, en la veta principal Esperanza se observa nítidamente
la reactivación tectónica de la zona, teniendo como evidencias los espejos de
falla cuyas estrías tienen direcciones que varían de subverticales a
subhorizontales, también como producto de la reactivación tectónica podemos
observar que dicha veta se encuentra bisecada de tal modo que la
mineralización ha quedado dispersa en la estructura a manera de pequeños
lentes.
En algunos sectores la veta Esperanza está en contacto con delgados diques
andesíticos oscuros de orientación paralela a la veta, los cuales se encuentran
en la caja techo y/o piso.
También se identifican superficialmente y subterráneamente sistemas de
diaclasamiento en las rocas encajonantes producto del enfriamiento del magma
CAPITULO III GEOLOGIA ECONOMICA
3.1 GEOLOGÍA DEL YACIMIENTO
Se ha determinado que para la presencia de mineralización aurífera en la veta
Esperanza de la mina Chino II han ocurrido cuatro eventos o pulsos
magmáticos, los cuales están relacionados al Batolito de la Costa y a las
diferentes zonas de mineralización aurífera en la franja Mesozoica del Sur del
Perú.
Primer Evento o Pulso Magmático
Se observan las primeras manifestaciones de plutones de composición
calco-alcalina en los bordes de la granodiorita de la segunda manifestación que
constituye la roca basamento; con presencia de fenocristales de oligoclasas,
augitas, biotitas y cuarzo; con minerales de alteración de hematitas, magnetitas
diferenciación de tonalitas a dioritas, esta actividad magmática debilita la roca
del basamento en la zona de estudio de la mina Chino II.
Segundo Evento o Pulso Magmático
Caracterizada por una composición calco-alcalina con fenocristales de
plagioclasas, augitas, hornblendas, cuarzo y biotitas englobados en matriz de
cristales de plagioclasas con una ligera alteración a sericita, en los bordes
generalmente se muestran como pleocroísmo, esta actividad magmática es
caracterizada como una granodiorita que corresponde a la Súper Unidad
Tiabaya.
Tercer Evento o Pulso Magmático
Sobre el emplazamiento del segundo cuerpo magmático de composición
calco-alcalina se forman planos de debilidad; estas estructuras han sido
intruídas por diques micrograníticos de composición félsica, lo cual no genera
mineralización en la roca encajonante solamente a nivel de una alteración
fílica.
Actividad Tectónica
Los primeros eventos de la Tectónica Andina, origina un fracturamiento de tipo
tensión a lo largo de eventos o pulsos magmáticos que se han emplazado en la
formación del Batolito de la Costa, los cuales generan fallamientos paralelos en
la orientación del dominio andino NW-SE de los cuales la Falla Palomino y la
Cuarto Evento o Pulso Magmático
Posterior a la actividad tectónica la cual generó las zonas de debilidad en el
macizo rocoso, se produce la intrusión de diques de andesitas basálticas en
forma paralela al relleno hidrotermal en grietas de rupturas, estas andesitas
basálticas están compuestas de microlitos de plagioclasas y fenocristales de
augitas y biotitas con minerales de alteración de sericitas, caolinitas y cloritas;
también se observa minerales opacos. Estos diques de composición
calco-alcalina son los que han permitido la mineralización aurífera en la zona de la
02/08/2014 CARAVELI PROGRESA 26
SECUENCIA INICIAL
INTRUSION TONALITA DIORITA
INTRUSION GRANODIORITICA
INTRUSION MICROGRANITICA
ACTIVIDAD TECTONICA
ACTIVIDAD HIDROTERMAL
EROSION
Fig. 3.1: Esquema que muestra los pulsos magmáticos que dieron origen a la mineralización aurífera (elaborado por Troy Jarama Ch.).
LEYENDA
______
MICROGRANITOS_______ FALLA
_______ VETAS
3.2 ALTERACIONES HIDROTERMALES
El proceso de alteración hidrotermal es el intercambio químico ocurrido
durante una interacción fluido hidrotermal - roca encajonante de composición
la roca afectada, producto de desequilibrio termodinámico entre ambas fases.
Una alteración hidrotermal puede ser considerada como un proceso de
metasomatismo, dándose transformación química y mineralógica de la roca
original lo cual ocurre en un sistema termodinámico abierto.
La alteración hidrotermal es el producto de un proceso, donde sus
características mineralógicas, químicas y morfológicas proporcionan
información acerca de las condiciones termodinámicas del fluido hidrotermal
que las generó.
La veta Esperanza tiene un rumbo predominante de 50o E – S 60o E, con buzamiento variable entre 35o – 45o NE, la potencia es variable entre 0.20 -
2.00 metros, las leyes varían según la zona en que se encuentren. La estructura
mineralizada tiene un comportamiento discontinuo de la mineralización
aurífera; presentándose en forma de pequeños lentes a lo largo del
emplazamiento, asociados a alteraciones propilítica, argílica y fílica en la roca
encajonante.
En la zona de óxidos la veta está compuesta por calcita marrón, cuarzo con
óxidos de fierro (jarosita, goethita y hematita). En la zona de sulfuros está
compuesto por pirita, calcopirita, bornita, siendo el primero el que se presenta
con mayor concentración en una ganga de calcita hidrotermal.
La alteración hidrotermal está representada por bandas paralelas a ambos lados
alteración predominante es la silicificación y en menor presencia la argilización
en algunos tramos.
3.2.1 Alteración Propilítica
La alteración propilítica en la veta Esperanza tiende a ser más penetrante hacia
la zona interior de la estructura mineralizada, se encuentra asociada a un
proceso de cloritización intensa en las zonas de post fallamiento en los niveles
1520, 1550 y 1580. La alteración propilítica grada hacia el exterior de la
granodiorita en los últimos niveles de la veta Esperanza o hacia el interior
donde hay ocurrencia de metamorfismo; la oxidación de los minerales máficos
en la roca caja genera ensambles mineralógicos característicos de una
coloración verde oscura. Los minerales típicos son; clorita, epidota, calcita, oligoclasa, albita y pirita. La primera fase presenta ligera tonalidad verdusca, las plagioclasas aún son observadas con incipiente alteración. La segunda fase,
el color verde es más intenso, los minerales primarios se observan totalmente
alterados; notándose una textura suave blanquecina (calcita) alterna con la
coloración verde de la clorita.
3.2.2 Alteración Fílica
La alteración fílica o sericitización es típica de un ensamble cuarzo – sericita - pirita que se observa en la roca encajonante de la veta Esperanza en las zonas de acortamiento de la estructura mineralizada. Los minerales del grupo de las
plagioclasas por la actividad hidrotermal se alteran a minerales laminares, en
alteración cuarzo – sericita – pirita son el feldespato potásico, caolinita, calcita, biotita, rutilo, anhidrita y apatito; con menor frecuencia hematita y
magnetita. La alteración cuarzo – sericita - pirita es uno de los más comunes tipos de alteración hidrotermal, están presentes en mayores cantidades en todos
los depósitos hidrotermales, procedentes de arcos volcánicos, sulfuros masivos,
filones de cuarzo - oro en sistemas epitermales recientes; también están
presentes en depósitos relacionados a cuerpos magmáticos.
La alteración sericítica es esencialmente ocasionada por la desestabilización de
los feldespatos en presencia de H+, OH-, K y S para formar cuarzo, mica blanca, pirita y algunos granos de minerales opacos de calcopirita, pirita (los
sulfuros pueden contener hasta un 20 % por volumen en la mineralización de la
estructura).
3.2.3 Alteración Argílica
En la veta Esperanza se considera la alteración argílica por la presencia de
sericita, caolinita en las zonas de intensa lixiviación ácida, por el ion H+ que con mayor frecuencia se observa en los primeros niveles de la estructura
mineralizada, en profundidad se encuentra asociada a la zona fílica. El
ensamble mineralógico característico es biotita, clorita, sericita, caolinita,
pirofilita; son minerales productos de alteración de los feldespatos de la roca
3.2.4 Silicificación
El proceso de silicificación es una de las alteraciones más comunes que se
presentan en la mayoría de estructuras filoneanas mineralizadas. La
silicificación puede acompañar a la alteración greisen durante y después, lo
cual se evidencia por un abarrotamiento de cuarzo en la roca alterada a greisen.
La muscovita preferentemente reemplaza a la biotita y durante este proceso los
cationes observados en la red de la biotita son puestos en libertad dentro del
sistema y son posiblemente responsables de la paragénesis finalmente asociada
con la mineralización metálica.
Durante los procesos hidrotermales la sílice proviene de los fluidos
magmáticos circulantes; lo cual se puede observar en el desarrollo de la veta
Esperanza en los niveles actuales de producción; el cuarzo lechoso,
genéticamente puede ser dejado detrás en la forma de sílice residual después de
la lixiviación de las bases. La solubilidad de la sílice se incrementa con la
temperatura y la presión, y si la solución experimenta una expansión adiabática
la sílice precipita, así que en regiones de baja presión y temperatura éste es
prontamente depositado. El cuarzo se encuentra asociado con la estructura
mineralizada; con minerales como calcita, pirita, calcopirita, en esta secuencia
se manifiesta la ocurrencia de oro “invisible” o grano fino; cuyo
comportamiento es errático en las zonas de acortamiento, con leyes que varían
3.2.5 Oxidación
En la zona de lixiviación, la oxidación de la estructura mineralizada se observa
en los minerales sulfurados de pirita, calcopirita; entre otros minerales de
clorita, augita y hornblendas. La hematita, carbonatos de fierro (siderita),
clorita rica en Fe y anfíboles ricos en Fe son por lo general productos de
alteración, dominantes en un número importante de tipos de depósitos de
minerales. Las impregnaciones de hematita, diseminaciones y venillas están
relacionadas con los últimos estados de la actividad hidrotermal en los sistemas
de mineralización, asociados a las últimas pulsaciones y afectados a soluciones
acuosas meteóricas.
3.2.6 Cloritización
La cloritización en la veta Esperanza se presenta como un ensamble de cuarzo - clorita; en los niveles 1550 y 1580 como cuarzo - clorita - sericita y en algunos tramos como cuarzo - clorita - biotita. Las cloritas son productos de alteraciones de los minerales ferromagnesianos de augitas, hornblendas y
biotitas; las que se pueden observar en láminas delgadas a manera de halos que
bordean a los minerales máficos, estos se encuentran muy puntuales en la
Fig. 3.2: Presencia de alteración argílica en la Galería 570 Este, Nivel 1480.
3.3 SECUENCIA PARAGENÉTICA Y ZONAMIENTO
3.3.1 Secuencia Paragenética
La secuencia paragenética de la veta Esperanza durante el proceso de
mineralización del yacimiento está dada por cuatro etapas; la primera etapa
está conformada por un ensamble mineralógico de cuarzo - pirita aurífera - calcopirita, una segunda etapa conformada por el ensamble mineralógico de
calcita - pirita aurífera - calcopirita donde la pirita se encuentra diseminada en la calcita hidrotermal de color marrón y formando pequeños lentes en ella,
la tercera etapa está dada nuevamente por el ensamble mineralógico de
conformada por el ensamble mineralógico de calcita - cuarzo - pirita aurífera -calcopirita, donde la pirita y la calcopirita se presentan diseminadas y de textura bandeada tanto en la calcita como en el cuarzo.
Todas estas etapas han estado precedidas por alguna actividad tectónica con
intrusión de diques de composición andesítica a basáltica que ha sido la
causante de la mineralización. En la observación del emplazamiento del relleno
hidrotermal se consideran a cuatro clavos mineralizados bien definidos en esta
zona de la veta Esperanza. El ensamble mineralógico se observa como:
1.- Cuarzo - pirita aurífera - calcopirita; baja ley de oro (Au).
2.- Calcita - pirita aurífera - calcopirita; alta ley de oro (Au).
3.- Cuarzo - pirita aurífera - calcopirita; valores altos de oro (Au).
Tabla 3.1: Distribución de la mineralogía en la veta Esperanza
Minerales Zona primaria Zona lixiviada
Cuarzo +++++++++++++++++ ++++++++++++
1520, 1550 y parte SE del nivel 1480; el segundo ensamble consiste en calcita marrón con horizontes de óxidos de Fe y relictos de pirita con valores regulares
de oro (Au), lo cual se observa en los niveles 1960, 1920 y algunos lentes en
los niveles inferiores en el lado NW; en el tercer ensamble tenemos cuarzo y óxidos de Fe con buenos valores de oro (Au), lo cual se observa en los niveles
1890, 1850, 1820,1790 en el lado SE; finalmente tenemos un cuarto ensamble
que consiste en calcita, cuarzo y óxidos de Fe, en este ensamble se presenta un
zonamiento mineralógico horizontal, en el lado NW prevalece la calcita cristalizada con cristales de pirita en su interior con poco cuarzo y los valores
de oro (Au) son pobres, en el lado SE prevalece el cuarzo con óxidos de Fe con
algunos núcleos de calcita blanca y los valores de oro (Au) son regulares a
altos.
La secuencia vertical está dividida en dos zonas bien diferenciadas que consiste
en zona de óxidos y de sulfuros primarios. La zona oxidada es el resultado del
fenómeno supergénico de la lixiviación de los sulfuros primarios y están
constituídas por limonitas (hematita, goethita, jarosita) dentro de una ganga de
cuarzo - calcita conteniendo oro (Au) en estado libre. Es en esta zona donde
están concentradas las operaciones de la compañía, cuyo alcance vertical es de
300 metros aproximadamente. La zona de sulfuros primarios está constituída
de mineral de arsenopirita, calcopirita, pirita masiva aurífera como mineral de
mena; y como mineral de ganga se considera a cuarzo y calcita hidrotermal.
Se ha realizado el Estudio Microscópico de 04 muestras de mano de la Veta Esperanza (ver Anexos) con el objetivo de establecer una caracterización mineralógica especialmente por Au-Ag, y permita determinar la Paragénesis y
el Zonamiento del Yacimiento, dicho estudio permite determinar la presencia
esencialmente de pirrotita, pirita y calcopirita; los cuales penetran al cuarzo y,
a su vez, son intensamente destruidos por los carbonatos (la destrucción es más
marcada en el caso de la calcopirita). En la muestra M-3 se observa evidente
presencia de hematita/limonitas. Es probable que haya dos tipos de pirita; a)
una hipógena que podría haberse formado directamente como tal, o como
reemplazamiento de pirrotita; y b) una supérgena como resultado de la
oxidación de la pirrotita. En mucha menor cantidad ocurren krennerita,
esfalerita, cobre gris, galena y oro nativo. La mineralización se pude subdividir
en:
a) Hipógena: cuarzo, pirrotita, pirita, calcopirita, esfalerita, cobre gris, galena, oro nativo, carbonatos.
b) Supérgena: “producto intermedio”, pirita?, hematita-limonitas.
En el caso de la Muestra M-3, la presencia de oro libre asociado a pirrotita sugiere la posibilidad de obtener previamente un concentrado magnético y
luego remolerlo a granulometría suficientemente fina para aplicar gravimetría.
También en este caso habría que analizar cuidadosamente el relave para
definir la concentración de Au en la pirrotita y evaluar la factibilidad
La mineralogía de las muestras permite establecer la siguiente relación entre
elementos químicos y minerales portadores directos
• De As/Sb.- cobre gris
• De Ag.- krennerita, oro nativo
• De Au.- krennerita, oro nativo
• De Cu.- calcopirita
• De Fe.- pirita, pirrotita, esfalerita, calcopirita, hematita-limonitas
• De Pb.- galena
• De Te.-krennerita, telururo?
De acuerdo con las características observadas en el presente estudio, los
elementos Au y Ag podrían estar, además como inclusiones submicroscópicas
CAPITULO IV
GEOLOGIA DE LA VETA ESPERANZA
4.1 MINERALOGÍA
De acuerdo a los estudios que he realizado, la mineralización en la veta
Esperanza se da por el relleno hidrotermal en las grietas de los fallamientos
paralelos ocurridos durante la primera fase de los movimientos tectónicos que
ha sufrido la roca basamento, también se asocia a la intrusión del dique de
composición andesítica basáltica que se encuentran en forma paralela a la
estructura mineralizada.
Por lo general, la estructura mineralizada es una veta angosta en forma de rosario con rumbo promedio de N 50º W y buzamiento de 45º NE, y un segundo sistema E-W con buzamiento promedio de 58º N, con asociaciones
mineralógicas de diferentes tipos; donde el oro (Au) se encuentra en estado
libre dentro de la zona de oxidación conjuntamente con los óxidos de Fe
(hematita, jarosita) presentando una textura cavernosa de aspecto brechosa y en
se puede diferenciar tres tipos de cuarzo: ferruginoso, blanco ahumado de
aspecto vidrioso, y un cuarzo blanco lechoso que en la mayoría de casos es el
que posee menos cantidad de oro (Au) y se le considera hasta estéril.
Fig. 4.1: Estructura mineralizada de pirita, calcopirita, cuarzo lechoso, englobados por la calcita hidrotermal. Entre la calcopirita, cuarzo y pirita masiva se encuentran altos valores de oro (Au).
La veta presentan un zonamiento y un bandeamiento, lo cual nos permite
determinar que los valores de oro (Au) no son homogéneos en todo el ancho,
como también el oro (Au) se encuentra distribuido en pequeñas fracturas y
fallas que pueden estar relacionados a estructuras principales, en la zona semi -
oxidada fresca se encuentra asociada a la pirita y a un bandeamiento de cuarzo
cristalino.
excepción de la muestra M-1) que consiste esencialmente de pirrotita, pirita y
calcopirita. Dichos sulfuros penetran al cuarzo y, a su vez, son intensamente
destruidos por los carbonatos (la destrucción es más marcada en el caso de la
calcopirita). Sólo en el caso de la muestra M-3 se observa evidente presencia
de hematita/limonitas.
Oro (Au)
Mineral económico principal de la veta Esperanza, que lo encontramos
asociado a la pirita, calcopirita teniendo como mineral de ganga a la calcita
hidrotermal masiva y/o cristalizada y al cuarzo lechoso. La alteración
propilítica, fílica y argílica están relacionados a la mineralización aurífera de la
veta Esperanza.
Los valores de oro (Au) varían tanto de forma horizontal como verticalmente
en todo el yacimiento.
Oro (en solución sólida)
La mineralización aurífera a lo largo del emplazamiento del Batolito de la
Costa es muy errática, debido a los diferentes eventos o pulsos magmáticos
posteriores a su formación.
Las soluciones mineralizantes en relleno de cavidades o en las zonas de
alteración hidrotermal en donde no se observa a simple vista el oro (Au), por el
contrario solamente se toma los datos en función del control mineralógico y
mineralización aurífera es bastante notoria en donde el oro (Au) se encuentra
rellenando a las microfracturas.
Pirita
Mineral de composición química (FeS2), que lo encontramos en forma masiva
y bandeada en la mayoría de los casos, asociada al cuarzo lechoso y calcita
hidrotermal masiva. En la zona lixiviada se encuentra asociada a los óxidos de
Fe como hematita, jarosita y goethita.
Arsenopirita
Mineral del grupo de los sulfuros primarios (FeAsS), se presenta como indicador y controlador de la estructura mineralizada que tiende a profundizar,
lo encontramos asociada a la calcopirita y a la pirita hipogénica.
Calcopirita
Cristales prismáticos de Calcopirita (CuFeS2), asociados con la bornita,
englobados en una matriz de calcita en la estructura principal; sin embargo se
le considera como mena principal en la ocurrencia de la mineralización
aurífera. Se encuentra asociada a la alteración propilítica, fílica de la roca
encajonante.
Bornita
Mineral de composición química (Cu5FeS4) de 63.30 % de Cu, se le considera
en algunas zonas se determina como mineral de ganga. Por las características
geoquímicas de enlace y disolución se encuentra asociada con la calcopirita en
el límite con la zona de lixiviación y la zona primaria de la estructura
mineralizada; frecuentemente se observa en las zonas de acortamiento de la
veta.
Calcita
Mineral de control en la mineralización aurífera de la veta Esperanza y
segundo mineral principal; la calcita (CaCO3) es masiva y cristalizada de color
blanco a blanco grisáceo, en algunos niveles se encuentra diseminada con la
pirita masiva en las zonas de acortamiento de la veta. En la mayoría de la
estructura mineralizada se encuentra englobando a la pirita, calcopirita y
bornita en la zona de lixiviación.
Cuarzo
Mineral de composición química (SiO2) es el mineral de mayor abundancia en
la estructura mineralizada, ya que constituye el relleno en la veta presentándose
en forma masiva en la mayoría de los niveles de color blanco lechoso a hialino
fracturado y brechado, puntualmente se encuentra cristalizado. Se caracteriza
por ser el principal mineral de control y guía de la mineralización aurífera en
Oxidos
Fig. 4.2: Veta Esperanza, Nivel 1730, con contenido de cuarzo hialino poroso, con presencia de óxidos de fierro tales como: jarosita, goethita y con mayor predominancia de hematita con escasa presencia de calcita.
Sulfuros
Fig. 4.4: Veta Esperanza, Nivel 1760, con contenido de calcita blanca y escasa presencia de cuarzo blanco, presencia de enchapes pirita gruesa, con trazas de Calcopirita y pirrotita, con ligera presencia de pirita en bandas.
4.2 MINERALIZACION POR NIVELES
Nivel 1410
Este nivel se encuentra en exploración para estudiar el comportamiento de la
estructura mineralizada a profundidad; como controles de mineralización se
tiene calcita brechada, sulfuros (pirita, calcopirita, pirrotita) bandeados y
cuarzo, asociado a una zona alteración fílica con biotita, magnetita. La roca
encajonante se muestra con fenocristales de oligoclasas, augitas y hornblendas
con zonas de argilización en la roca caja piso y de aspecto brechado. Los
valores en contenido de oro (Au) son muy bajos.
Fig. 4.6: Mapeo geológico (escala gráfica) en Galería 510 Este, Veta Esperanza, Mina Chino II, Unidad Capitana (Elaborado por Troy Jarama Ch.)
Nivel 1440
Este nivel se encuentra como labor de desarrollo y de exploración con lentes de
mineralización se tiene calcita asociada a sulfuros bandeados y diseminados en
la zona de brechas en la roca caja piso de la estructura mineralizada.
Fig. 4.7: Mapeo geológico y muestreo (escala gráfica) en Galería 530 Este, Veta Esperanza, Mina Chino II, Unidad Capitana (Elaborado por Troy Jarama Ch.)
Nivel 1480
En este nivel la estructura mineralizada a lo largo de la galería y subniveles
presenta un comportamiento característico de lentes de mineralización aurífera
con minerales de control como calcita masiva, pirita, calcopirita y cuarzo que
se encuentra en contacto a la roca caja piso esporádicamente y varía la
