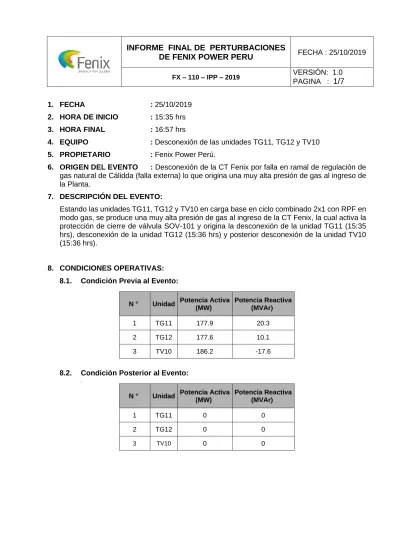

INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 1/7
1. FECHA : 25/10/2019 2. HORA DE INICIO : 15:35 hrs 3. HORA FINAL : 16:57 hrs
4. EQUIPO : Desconexión de las unidades TG11, TG12 y TV10 5. PROPIETARIO : Fenix Power Perú.
6. ORIGEN DEL EVENTO : Desconexión de la CT Fenix por falla en ramal de regulación de gas natural de Cálidda (falla externa) lo que origina una muy alta presión de gas al ingreso de la Planta.
7. DESCRIPCIÓN DEL EVENTO:
Estando las unidades TG11, TG12 y TV10 en carga base en ciclo combinado 2x1 con RPF en modo gas, se produce una muy alta presión de gas al ingreso de la CT Fenix, la cual activa la protección de cierre de válvula SOV-101 y origina la desconexión de la unidad TG11 (15:35 hrs), desconexión de la unidad TG12 (15:36 hrs) y posterior desconexión de la unidad TV10 (15:36 hrs).
8. CONDICIONES OPERATIVAS:
8.1. Condición Previa al Evento:
N ° Unidad Potencia Activa (MW)
Potencia Reactiva (MVAr)
1 TG11 177.9 20.3
2 TG12 177.6 10.1
3 TV10 186.2 -17.6
8.2. Condición Posterior al Evento:
2
N ° Unidad Potencia Activa (MW)
Potencia Reactiva (MVAr)
1 TG11 0 0
2 TG12 0 0
3 TV10 0 0
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 2/7
9. SECUENCIA DE EVENTOS
Hora
(hh:mm) Descripción
15:35
Se tiene alarma de muy alta presión de gas al ingreso de la CT Fénix, debido a la falla del ramal A de regulación de Cálidda. En consecuencia, por protección se cierra la válvula de ingreso de gas a la CT. Fénix (SOV-101).
15:35 Disparo de unidad TG11 15:36 Disparo de unidad TG12 15:36 Disparo de unidad TV10
16:57 CC Calidda informa que ya se tiene habilitado ramal de regulación B y el suministro de gas a CT. Fénix disponible.
16:57 Se declara disponible Ciclo Combinado 2x1 a CC COES
16:58 CC COES da orden de arranque de Ciclo combinado 2x1 de CT. Fénix 18:25 Unidad TG12 en paralelo con el SEIN
19:20 Unidad TV10 en paralelo con el SEIN 20:45 Unidad TG11 en paralelo con el SEIN 21:54 Se realiza acope de TG11
22:30 Ciclo Combinado 2x1 en carga base
10. ACTUACION DE LAS PROTECCIONES Y ALARMAS:
Device Time Tag Alarm State Description
10/25/2019 3:35:06 PM NG_PI_103 NG_PI_103.HH NG_PI_103 00 FG PRESS SCRUBBER PV = 704 PSIG HH 10/25/2019 3:35:21 PM 00SOV101 00SOV101.PERR 00SOV101 SOV101 PV = 0 PERR
10/25/2019 3:35:49 PM 11EA8020 11EA8020.ALM 11EA8020 11 52-G11 STATUS ALM 10/25/2019 3:36:34 PM 12EA8020 12EA8020.ALM 12EA8020 12 52-G12 STATUS ALM 10/25/2019 3:36:39 PM 10EA4400 10EA4400.ALM 10EA4400 10 STG TRIP CMD ALM
Desconexión de la CT Fenix.
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 3/7
Normalización de la CT Fenix.
11. ANÁLISIS DEL EVENTO
Del análisis de las alarmas presentadas en el DCS Yokogawa se puede determinar lo siguiente:
El primer evento es la alarma 00XA4505 FG YARD COM TROUBLE ALM que se presenta a las 3:34:45 PM. Según la interfaz gráfica esta alarma proviene del PLC de Cálidda. (Ver punto A)
Luego las siguientes alarmas indican el incremento de presión en el Gas Yard, registrados por los distintos transmisores de presión y el incremento progresivo de la misma hasta activarse la alarma de muy alta presión en el transmisor PI_103 (Ver punto B) NG_PI_103 00 FG
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 4/7
PRESS SCRUBBER PV = 704 PSIG a las 3:35:06 PM. Según el Setting list de Gas Yard, este transmisor envía la señal de cierre a la SOV-101, por lo que 15 segundos después de la activación de la alarma, se observa el cambio de estado de la SOV-101 lo cual indica el inicio del cierre de la válvula SOV-101 (00SOV101 SOV101 PV = 0 PERR)
Luego del cierre de la SOV-101 las alarmas de alta y muy alta presión empiezan a normalizarse (recover) y posteriormente aparecen las alarmas de baja y muy baja presión de gas en los diferentes transmisores del Gas Yard de Fenix.
Posteriormente se produce el disparo de las unidades:
TG11 a las 3:35:49 PM TG12 a las 3:36:34 PM TV10 a las 3:36:39 PM
A continuación, se muestra el listado de alarmas que se presentaron durante el evento del DCS Yokogawa.
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 5/7
Lo mencionado líneas arriba se corrobora con el análisis de tendencias. En la Tendencia 1 se puede observar que el cierre de la SOV-101 es producto del incremento de presión de ingreso a planta y este corta el flujo de gas y disminuye la presión de ingreso hacia las unidades.
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 6/7
Tendencia 1
En la Tendencia 2 a la gráfica se agregan las posiciones de las válvulas de los ramales de regulación A (00PCV401A y 00PCV401B) – en respaldo – y ramal de regulación B (00PCV402A 00PCV402B) – en servicio – del Gas Yard de Fenix. Además, se agrega la posición de las válvulas de regulación para cada TG (11PCV4550 y 12PCV4550). En esta tendencia se evidencia que las 6 válvulas responden a la apertura ante la caída de presión posterior al cierre de la SOV-101.
Tendencia 2
Finalmente, se verificó que las válvulas neumáticas SOV-302 (ramal de medición B en servicio) y la válvula neumática 00FBV4500 permanecen abiertas en todo momento.
INFORME FINAL DE PERTURBACIONES
DE FENIX POWER PERU
FECHA : 25/10/2019FX – 110 – IPP – 2019 VERSIÓN: 1.0 PAGINA : 7/7
12. CONCLUSIONES Y RECOMENDACIONES
• Hasta el momento Cálidda no ha remitido informe alguno respecto al evento ocurrido.
No obstante, ya se ha solicitado el informe de la falla ocurrida en sus instalaciones por la fluctuación de la presión de gas que trajo consigo la desconexión del ciclo combinado 2x1 de Fenix.
• Además, se coordinará visita técnica a las instalaciones de Calidda para verificar que se tomen las acciones correctivas necesarias para evitar la recurrencia de estos eventos.
ELABORADO POR: REVISADO POR: APROBADO POR:
Hector Salazar José Diaz Alejandro Galarza
