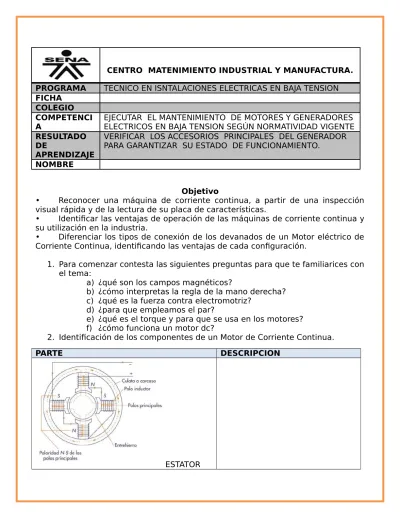

CENTRO MATENIMIENTO INDUSTRIAL Y MANUFACTURA.
PROGRAMA TECNICO EN ISNTALACIONES ELECTRICAS EN BAJA TENSION FICHA
COLEGIO COMPETENCI
A EJECUTAR EL MANTENIMIENTO DE MOTORES Y GENERADORES ELECTRICOS EN BAJA TENSION SEGÚN NORMATIVIDAD VIGENTE RESULTADO
DE
APRENDIZAJE
VERIFICAR LOS ACCESORIOS PRINCIPALES DEL GENERADOR PARA GARANTIZAR SU ESTADO DE FUNCIONAMIENTO.
NOMBRE
Objetivo
• Reconocer una máquina de corriente continua, a partir de una inspección visual rápida y de la lectura de su placa de características.
• Identificar las ventajas de operación de las máquinas de corriente continua y su utilización en la industria.
• Diferenciar los tipos de conexión de los devanados de un Motor eléctrico de Corriente Continua, identificando las ventajas de cada configuración.
1. Para comenzar contesta las siguientes preguntas para que te familiarices con el tema:
a) ¿qué son los campos magnéticos?
b) ¿cómo interpretas la regla de la mano derecha?
c) ¿qué es la fuerza contra electromotriz?
d) ¿para que empleamos el par?
e) ¿qué es el torque y para que se usa en los motores?
f) ¿cómo funciona un motor dc?
2. Identificación de los componentes de un Motor de Corriente Continua.
PARTE DESCRIPCION
ESTATOR
ROTOR
COLEC TOR – ESCOBILLAS
3. Fases de funcionamiento de un motor dc:
Arranque
Aceleración
Régimen nominal
Estabilidad
Inversión de giro
Frenado, contramarcha y dinámico
4. elaborar un cuadro comparativo donde relacione las características, ventajas y desventajas de los diferentes modos de conexión de los devanados de un Motor de Corriente Continua.
Tipo de
Conexión Ventaja Desventaja
Excitación Independiente
Excitación Serie
Excitación
Paralelo o Shunt .
Excitación Compuesta
5. Situación: Se necesita hacer el pedido de un motor eléctrico para
implementar un sistema de montacargas, con el que se busca transportar una plataforma para subir y bajar diferente tipo de material para una
construcción de cinco pisos. Su misión es identificar el tipo de motor a pedir y el tipo de conexión ideal para dicha aplicación.
Para el estudio del caso, es necesario que consulte, responda y analice antes las siguientes preguntas.
Marque una X a la respuesta correcta.
¿Cómo se puede modificar la velocidad de un motor de C.C?
a) La velocidad permanece siempre constante.
b) Modificando la corriente aplicada al devanado inductor.
c) Modificando la tensión aplicada al inducido.
El par motor desarrollado por un motor de C.C:
a) Disminuye con la corriente de la excitación.
b) Se hace más elevado con la corriente del inducido.
c) Permanece siempre constante.
¿Cuál de los motores de C.C. corre peligro de embalarse en vacío?
a) Excitación serie.
b) Excitación derivación o shunt.
c) Excitación componed o compuesto.
¿Cuál de los motores de C.C. mantiene su velocidad relativamente constante para cualquier régimen de carga?
a) Excitación serie.
b) Excitación derivación o shunt.
c) Excitación compound o compuesto.
Responda Falso (F) o Verdadero (V).
a) Para invertir el sentido de giro de un motor de corriente continua se hace cambiando la polaridad del devanado de excitación y manteniendo fija la polaridad del inducido.
b) Los motores de corriente continua presentan el inconveniente de que sólo pueden ser alimentados a través de equipos rectificadores que conviertan la corriente alterna suministrada por la red eléctrica en corriente
continua.
c) La construcción de motores de corriente continua es mucho más compleja que los de C.A., necesitan de colectores de delgas y escobillas para su funcionamiento, lo que aumenta considerablemente el trabajo de
mantenimiento.
d) Los motores de corriente continua poseen un par de arranque elevado, y su velocidad se puede regular con facilidad entre amplios límites.
e) Datos necesarios para el pedido de un Motor de Corriente Continua.
6. Conteste las siguientes preguntas tipo selección múltiple:
la fuerza contra electromotriz de un motor de corriente continua:
a) Aumenta con la corriente de excitación.
b) Disminuye al aumentar al aumentar la corriente por el devanado inductor.
c) Disminuye con la velocidad.
La corriente absorbida en el arranque de un motor de corriente continua:
a) No es necesaria su limitación en ningún caso.
b)Si no se limita su valor puede causar perturbaciones en los sistemas de alimentación.
c) Se puede limitar mediante resistencias adicionales en serie con el inductor.
El par motor desarrollado por un motor de corriente continua:
a) Disminuye con la corriente de la excitación.
b) Se hace más elevado con la corriente del inducido.
c) Permanece siempre constante.
¿Cómo se conectan respecto al inducido los polos de conmutación y el devanado de compensación de un motor de corriente continua?
a) De forma independiente.
b) En serie.
c) En paralelo.
