Programe y simule los PLC Siemens s7 200
https://youtube.com/playlist?list=PLHTERkK4EZJrwwC0QxVqCG_bGj5t2s40I

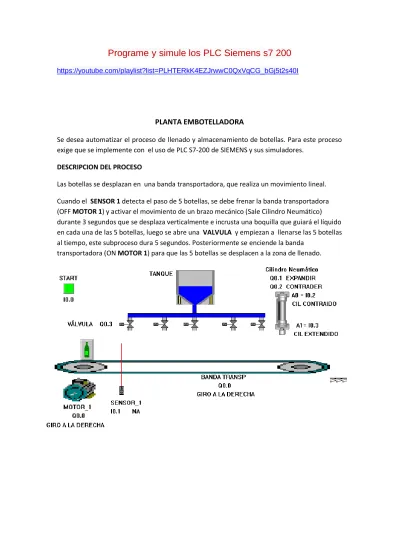

PLANTA EMBOTELLADORA
Se desea automatizar el proceso de llenado y almacenamiento de botellas. Para este proceso exige que se implemente con el uso de PLC S7-200 de SIEMENS y sus simuladores.
DESCRIPCION DEL PROCESO
Las botellas se desplazan en una banda transportadora, que realiza un movimiento lineal.
Cuando el SENSOR 1 detecta el paso de 5 botellas, se debe frenar la banda transportadora (OFF MOTOR 1) y activar el movimiento de un brazo mecánico (Sale Cilindro Neumático) durante 3 segundos que se desplaza verticalmente e incrusta una boquilla que guiará el líquido en cada una de las 5 botellas, luego se abre una VALVULA y empiezan a llenarse las 5 botellas al tiempo, este subproceso dura 5 segundos. Posteriormente se enciende la banda
transportadora (ON MOTOR 1) para que las 5 botellas se desplacen a la zona de llenado.
INDICACIONES GENERALES PARA LA REALIZACIÓN Y PRESENTACIÓN DEL TRABAJO FINAL
1. Presentar trabajo escrito consistente en:
a) Una hoja de presentación
b) Descripción del proyecto, E/S, criterios de evaluación (la información que el docente entregó)
c) Una sola hoja en la que aparezca el circuito de control electrohidráulico
d) Fotocopiar por los ítems a,b,c ( un trabajo para cada grupo y el trabajo para el docente).
e) Traer en memoria USB el programa del proyecto (Archivo MWP AWL Y SIM Solo para enviarlo y probarlos en los simuladores)
2. Sustentar el proyecto
3. Montar el proyecto y probarlo en el Simulador del Siemens S7200.
Atte
Ing. Jovanny Duque
