(1)FOCUS POPÛLUS Conteniendo Vivienda Dentro del Hogar. ANGELA MARIA BOHÓRQUEZ BEDOYA. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE ARQUITECTURA BOGOTÁ D.C 2014.

(2) FOCUS POPÛLUS Conteniendo Vivienda Dentro del Hogar. ANGELA MARIA BOHÓRQUEZ BEDOYA. Monografía como requisito para optar al título de Arquitecto. Asesor: ARQ. JORGE GUTIÉRREZ. UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE ARQUITECTURA BOGOTÁ D.C 2014.

(3)

(4) Nota de aceptación: ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________. ___________________________________ Firma del Director. ___________________________________ Firma del Jurado. ___________________________________ Firma del Jurado. Bogotá D.C. Enero de 2014.

(5) DEDICATORIA Este trabajo lo dedico primero a Dios que me dio la fortaleza para seguir adelante y poder alcanzar una meta más en mi vida. A mi familia por apoyarme y acompañarme en este proceso. Y a todas las personas amantes de la Arquitectura que de una u otra forma aportaron y compartieron algo en todo este camino.. ANGELA MARIA BOHÓRQUEZ BEDOYA. 5.

(6) CONTENIDO pág. INTRODUCCIÓN. 14. 1. PLANTEAMIENTO DEL PROBLEMA. 17. 2. JUSTIFICACIÓN. 18. 3. OBJETIVOS 3.1 OBJETIVO GENERAL 3.2 OBJETIVOS ESPECÍFICOS. 19 19 19. 4. MARCO REFERENCIAL 4.1 MARCO CONCEPTUAL 4.2 MARCO TEÓRICO 4.2.1 La habitabilidad 4.2.2 Ventajas de la construcción con contenedores 4.2.3 Vivienda de interés social 4.3 MARCO OPERATIVO 4.3.1 Análisis de Referentes. 20 20 26 28 32 33 37 37. 5. EL PROYECTO. 45. 6. PROYECTO URBANO 6.1 ESCALA GENERAL 6.2 ANÁLISIS DEL SECTOR 6.3 PROPUESTA URBANA. 46 46 46 48. 6.

(7) pág. 7. PROYECTO ARQUITECTÓNICO 7.1 FOCUS POPÛLUS CONTENIENDO VIVIENDA DENTRO DEL HOGAR 7.2 FUNCIÓN. 51. 8. PROYECTO CONSTRUCTIVO 8.1 ESTRUCTURA. 57 57. 9. CONCLUSIONES. 59. BIBLIOGRAFÍA. 60. ANEXOS. 62. 7. 51 56.

(8) LISTA DE FIGURAS pág. Figura 1. Localización del sector de intervención. 20. Figura 2. Delimitación del área de intervención. 21. Figura 3. Planta de implementación conjunto. 35. Figura 4. Planimetría proyecto de vivienda Elemental Monterrey. 35. Figura 5. Esquema, composición de la vivienda. 36. Figura 6. Propuesta Container en Portugalete. 37. Figura 7. Contenedores de 45’ HC. 38. Figura 8. Referente plantas arquitectónicas. 40. Figura 9. Fase 1 y 2 del referente. 41. Figura 10. Detalle ampliación plantas arquitectónicas. 42. Figura 11. Plano de usos existentes. 46. Figura 12. Plano sistema vial existente. 44. Figura 13. Plano espacio público y áreas verdes. 47. Figura 14. Plano eje industrial propuesto. 48. Figura 15. Plano zonas verdes y cultivos urbanos Figura 16. Plano de vivienda. 48 49. Figura 17. Plano de equipamientos. 49. Figura 18. Plano de comercio. 50. Figura 19. Plano de espacio público. 50. Figura 20. Distribución apartamentos, puntos fijos y circulaciones. 52. Figura 21. Planta primer piso. 53. Figura 22. Planta segundo piso. 54. Figura 23. Planta piso tipo. 55. Figura 24. Corte A A. 56. Figura 25. Planta estructura un módulo. 57. 8.

(9) pág. Figura 26. Fachada estructural. 58. 9.

(10) LISTA DE TABLAS pág. Tabla 1. Estrategias, Operaciones y Elementos del proyecto. 10. 22.

(11) LISTA DE ANEXOS pág. ANEXO A. PLANOS. 62. ANEXO B. IMÁGENES. 70. 11.

(12) RESUMEN El escenario de la investigación se sitúa en la Localidad de Puente Aranda en el centro occidente de Bogotá. El sector se ha caracteriza por ser el núcleo industrial de la ciudad, además cuenta con la construcción de grandes urbanizaciones residenciales en sus alrededores. Se realizó un recorrido por los conceptos más relevantes, sobre temas como la habitabilidad, la vivienda, la reutilización de contenedores en edificaciones, el plan de ordenamiento territorial de Puente Aranda, las condiciones actuales del sector, la forma de ocupación, los principales usos (fuentes de industria y comercio entre otras) y la vida de la comunidad. La investigación surge sobre la pregunta, ¿Cómo lograr una unidad familiar y social conectando las diversas actividades urbanas y mejorando las necesidades habitacionales en la Localidad de Puente Aranda? Para responder a este interrogante se propone crear una nueva ciudad dentro de la ciudad; se busca incentivar la construcción de desarrollos habitacionales que fortalezcan la unidad familiar y social, conecten las diversas actividades urbanas y mejoren las necesidades habitacionales del sector y de la ciudad; lograr la integración de usos mixtos sobre una porción de suelo, correlacionando así la integración e inclusión social hacia la potencialización de los recursos y la economía, dando como carácter una visión innovadora del paisaje urbano. Se propone el empleo de contenedores metálicos empleados en el transporte de carga, para que posterior a ese uso principal sean reutilizados aprovechando el potencial de su reutilización en el diseño de módulos de viviendas. La reutilización de estos materiales aporta a la disminución del deterioro del medio ambiente y promueve soluciones útiles para lograr construcciones de forma rápida, que cuenten con una estructura auto portante y sismo resistente. 12.

(13) Palabras clave: Vivienda, Ciudad dentro de la ciudad, Puente Aranda, contenedores.. 13.

(14) INTRODUCCIÓN Este es un trabajo de Investigación, realizado para incentivar a la construcción de viviendas y barrios pensada en la unidad familiar y social que conecten las diversas actividades urbanas y mejoren las necesidades habitacionales en la Localidad de Puente Aranda y por supuesto en otros lugares. La mayoría de viviendas de interés social en Colombia están pensadas para suplir las necesidades básicas de las personas, pero realmente no abarcan características importantes como la calidad del diseño en el interior de las viviendas que fortalezcan los lazos familiares. Además son muy pocas las familias que cuentan con el tiempo para poder departir debido a la cantidad de horas que se pierden en el desplazamiento desde el hogar a cualquier punto de la ciudad. Aquí nace la propuesta de llevar a cabo la construcción de una nueva ciudad dentro de la ciudad generando una pieza urbana que cuente con una mixtura de usos (viviendas, comercio, industria y espacio público) que permita mejorar las condiciones de habitabilidad de la Localidad. En la nueva ciudad dentro de la ciudad se busca que los habitantes de la Localidad puedan tener diversas actividades sociales y económicas a su alcance, sin tener que desplazarse a otros lugares. Para esto, se pretenden implementar los siguientes equipamientos:     . Centros Culturales Centros de Salud Viviendas Espacios Públicos Mercado y Comercio 14.

(15)  Zonas de Cultivo  Casas Taller Con estos lugares, los habitantes de Puente Aranda van a poder tener un mejor desarrollo socio-económico y van a compartir más con sus familias en el calor del hogar. Para la construcción de las viviendas es de gran importancia la implementación de contenedores reciclables, que permiten realizar construcciones de manera más eficiente que con los métodos tradicionales ofreciendo grandes ventajas como sismo resistencia, estructura auto portante y una manera de contribución con el medio ambiente ya que no deja los mismos desperdicios de materiales que una construcción tradicional. Es de gran importancia para mi trabajo la reutilización de materiales en especial los contenedores que van a permitir servir de estructura en las construcciones, ya que un objetivo es que de forma rápida y ecológica estas familias tengan acceso a un lugar propio donde puedan lograr un sentido de pertenencia y permanencia, un espacio de integración y de orgullo donde además les nazca implementar sistemas de eco arquitectura “una manera de vivir sosteniblemente” aplicando los pilares de esta que son: La optimización de los recursos naturales, disminución del consumo energético y uso de energías renovables, disminución de residuos y emisiones, disminución del mantenimiento de los edificios y aumento de la calidad de vida de los ocupantes. Un ejemplo más concreto a realizar son los techos verdes que mejoran la calidad en el aire y por supuesto la calidad de vida de las personas, reduciendo a su vez el impacto sobre el medio ambiente. La creación de nuevos espacios públicos y la reestructuración en el eje ambiental existente, para mejorar la calidad de vida de los habitantes del sector y mitigar el impacto generado por la industria. El 15.

(16) establecimiento de nuevas vías que conecten los dos sectores en movilidad urbana y la implementación de nuevas tipologías para vivienda e industria del sector.. 16.

(17) 1. PLANTEAMIENTO DEL PROBLEMA ¿Cómo lograr una unidad familiar y social conectando las diversas actividades urbanas y mejorando las necesidades habitacionales en la Localidad de Puente Aranda? En la actualidad existen numerosas construcciones de vivienda de interés social que buscan proporcionar una vivienda digna a las personas, más no una vivienda con condiciones adecuadas que satisfaga las expectativas de vida que desean los grupos y con calidad en la distribución los espacios dentro de la vivienda. Estas construcciones intentan proponer espacios públicos para mitigar la falta de zonas de relajación mental, física y emocional pero aun así no se tiene en cuenta un diseño adecuado que permita la integración de los habitantes de cada vivienda y del barrio como tal. Por este motivo, es primordial poner en marcha el concepto de crear una nueva ciudad dentro de la ciudad que logre integrar usos mixtos sobre una porción de suelo, correlacionando así la integración e inclusión social hacia la potencialización de los recursos y la economía, dando como carácter una visión innovadora del paisaje urbano. 17.

(18) 2. JUSTIFICACIÓN Al hacer un análisis de las características del sector y sus alrededores, se establecen las necesidades y los requerimientos que ayudan a el desarrollo del proyecto; teniendo en cuenta todos estos aspectos de vital importancia se realiza el diseño que tiene como fin dar solución a las necesidades de las personas en cuanto a su habitad y su entorno urbano. Otro de los aspectos importantes que se pretende mejorar con la creación del proyecto de vivienda es dar la posibilidad a los habitantes de desarrollarse como familia en el calor del hogar y como sociedad posibilitando un cambio positivo en su calidad de vida. Generar un sentido de pertenencia y apropiación del espacio público para mejorar la seguridad y la contaminación del sector.. 18.

(19) 3. OBJETIVOS 3.1. OBJETIVO GENERAL Generar desarrollos de vivienda en el sector de Puente Aranda, como una alternativa que mejore las condiciones de habitabilidad y promueva la integración familiar, social y cultural en la zona industrial de la ciudad de Bogotá, por medio de la reutilización de contenedores y el aprovechamiento de su potencial para el diseño y construcción en el campo de arquitectura. 3.2 OBJETIVOS ESPECÍFICOS  Conformar una nueva ciudad dentro de la ciudad integrando usos mixtos sobre una porción de suelo permitiendo la integración social y la potencialización de la económica.  Optimizar el proceso de construcción gracias al sistema modular y de rápido ensamblaje de los contenedores reciclables.  Lograr un mejor diseño y confort del hábitat.  Crear espacios públicos y reestructurar el eje ambiental existente, para mejorar la calidad de vida de los habitantes del sector.  Realizar un proyecto de vivienda que preserve el medio ambiente a través de materiales no perecederos y mitigue el impacto generado por la industria.  Establecer nuevas vías que conecten los dos sectores en movilidad urbana.  Proponer una nueva tipología para vivienda que mejore las relaciones de los individuos y que promueva un mayor sentido de pertenecía y compromiso en el sector.. 19.

(20) 4. MARCO REFERENCIAL 4.1 MARCO CONCEPTUAL El proyecto FOCUS POPULUS, CONTENIENDO VIVIENDA DENTRO DEL HOGAR cuenta con un terreno cuya área es de 3000 m². Está ubicado en la Localidad de Puente Aranda hacia el centro occidente de la ciudad. Puente Aranda se caracteriza por ser el centro de la actividad industrial de Bogotá. Límites del área de intervención:  Al Norte: Con la diagonal 19 C Bis.  Al Sur: Con la calle 19 B.  Al Este: Con la carrera 35.  Al Oeste: Con la carrera 36. Figura 1. Localización del sector de intervención. Fuente: GOOGLE maps. Localidad de Puente Aranda; Bogotá. Escala 1:1000. [En línea]. 2013. [Consultado el 29 de agosto de 2013]. Disponible en internet: https://maps.google.com/maps?client=firefoxa&channel=fflb&q=GOOGLE+MAPS+PUENTE+ARANDA+BOGOTA&ie=UTF8&hq=&hnear=0x8e3f995af262b5b5:0x9fbf40b4e087e0e0,Puente+Aranda,+Bogot%C3%A1&gl=co &ei=q4PdUsL_JqmqsASjq4DgDg&ved=0CCkQ8gEwAA. 20.

(21) Se ha denominado Focus Populus, que significa el hogar del pueblo, ya que con este proyecto se busca integrar a la familia tanto dentro del hogar como en el calor del barrio y del sector. No solo ofrecer un techo para cubrirse, sino un lugar habitacional donde las familias puedan relacionarse más compartiendo calidad de tiempo. Además que en el conjunto y el barrio las personas puedan interactuar más hasta el punto que haya una cooperación entre los vecinos y una mejor convivencia. Aproximadamente se piensan construir alrededor de 120 viviendas familiares. Algunos van a ser apartamentos para una o dos personas con un área de 30 m², otros apartamentos para cuatro a seis personas de 60 m² y finalmente dúplex con la misma área y para la misma cantidad de personas que el apartamento anterior. Figura 2. Delimitación del área a intervención. Fuente: GOOGLE maps. Localidad de Puente Aranda; Bogotá. “Escala indeterminada”. [En línea]. 2013. [Consultado el 29 de agosto de 2013]. Disponible en internet: https://maps.google.com/maps?client=firefoxa&channel=fflb&q=GOOGLE+MAPS+PUENTE+ARANDA+BOGOTA&ie=UTF8&hq=&hnear=0x8e3f995af262b5b5:0x9fbf40b4e087e0e0,Puente+Aranda,+Bogot%C3%A1&gl=co &ei=q4PdUsL_JqmqsASjq4DgDg&ved=0CCkQ8gEwAA. 21.

(22) Se ha denominado el Proyecto completo Focus Populus, Conteniendo Vivienda dentro del Hogar, que busca con esta pieza urbana que las personas que habitan allí se sientan con sentido de pertenencia y amor por su hogar. La idea es que varias de las personas que trabajan allí puedan tener su vivienda propia a unas pocas cuadras de su lugar de trabajo y que con esto les quede más tiempo para compartir con sus familias. En este proyecto se busca generar una pieza urbana que cuente con una mixtura de usos como viviendas, comercio, industria y espacio público.  Propuesta de Investigación. Estrategia, operaciones y elementos. Arquitectónico, Urbano y Constructivo Tabla 1. Estrategias, Operaciones y Elementos del proyecto. PROYECTO FOCUS POPÛLUS. ESTRATEGIAS. OPERACIONES. ELEMENTOS. DISEÑO URBANO Vivienda en altura de 10 a 15 pisos MIXTURA DE. comercio informal y formal relacionadas. USOS. con espacio público que permita disminuir la cantidad de área construida Manzanas que incluyan vivienda, en primeros pisos del sector ya que en comercio y espacio público y su gran mayoría está construida y no hay algunas manzanas contienen casi áreas libres. Las cultivos urbanos.. manzanas. planteadas traen efectos a corto plazo como la disminución de los impactos negativos del tráfico (contaminación, ruido, accidentalidad, intrusión en el espacio público) con el consiguiente. 22.

(23) aumento de la calidad de vida. En el espacio ganado al automóvil (calles interiores de la supermanzana) se pueden desarrollar intervenciones que favorezcan la accesibilidad, el bienestar y la interrelación entre las personas. Proponer ejes conectores entre las vías principales del sector como son la Av. 19, la Cra 30 y la Av. de las Américas con las vías secundarias del barrio. También Continuidad de la malla vial, VÍAS. creando conexión directa con las vías principales que existen en el sector.. teniendo en cuenta que por las supermanzanas. el. peatón. tiene. prioridad y debe acceder sobre todo a esas vías principales para poder tomar el transporte público. El metro también es un elemento a tener en cuenta ya que pasa por el frente del proyecto de vivienda permitiendo que la movilidad del sector sea más eficiente.. Crear senderos peatonales y ciclo rutas que permitan la movilidad MOVILIZACIÓN PEATONAL. adecuada del Peatón. Permitiendo así una mejor movilidad de los peatones en. el. sector. garantizando. Red de ciclo rutas y senderos peatonales. Espacios públicos con senderos que contengan vegetación.. espacios agradables y seguros. Aumento de espacio público en Proponer espacio público tal como ESPACIO PUBLICO el sector que permita el parques, plazas, para crear ambientes esparcimiento y la mejor calidad agradables en donde las personas. 23.

(24) de vida de los habitantes.. puedan relacionarse y socializar entre sí. Los espacios públicos se caracterizan por tener un nivel de acceso fácil es decir que un individuo puede acceder a los mismos con gran facilidad. Contacto entre la gente, de vida urbana y de expresión comunitaria. En este sentido, la calidad del espacio público se podrá evaluar sobre todo por la intensidad y la calidad de las relaciones sociales que facilita, por su capacidad de acoger y mezclar. distintos. grupos. y. comportamientos, y por su capacidad de estimular la identificación simbólica, la expresión y la integración cultural. Según la normativa del sector plantear NORMATIVIDAD. los. usos,. alturas. permitidas,. índice. de UPZ 108 Y 111. ocupación,. índice. de. construcción. ESTRUCTURA VERDE. Generar ejes. ambientales a lo. largo de la vía del ferrocarril creando puntos de encuentros.. Ejes ambientales, con vegetación que ayude a eliminar la contaminación del sector por las fábricas, espacios libres como parques zonales.. DISEÑO ARQUITECTÓNICO Plantear edificios multifamiliares de 10 y TIPOLOGÍA. Vivienda de. interés social. edificios de 10 a 15 pisos. 15 pisos con contenedores reciclables, que son auto. portante. Cada. contenedor tiene unas medidas de (12 X 5) m, lo que equivale a 60 m cuadrados. 24.

(25) por vivienda. Tipología de apartamentos: el primero es de 2 alcobas, el segundo es de 3 alcobas y el tercero es dúplex. Los edificios están rodeados por espacios verdes que crean la sensación ESPACIO PUBLICO ALREDEDOR DE LA VIVIENDA. Zonas verdes que rodean el edificio y patios centrales. de estar viviendo dentro de un parque, los espacios verdes al interior de los edificios dan la sensación de un patio central donde se disfruta de seguridad y privacidad.. Lograr un diseño teniendo en La forma del edificio con respecto a las cuenta las condiciones climáticas, condiciones BIOCLIMÁTICA. aprovechando disponibles. los. (sol,. climáticas,. ubicación,. recursos también creando terrazas ajardinadas vegetación, para crear un aislamiento térmico y. lluvia, vientos) para disminuir los acústico además de ayudar a disminuir impactos ambientales y reducir la contaminación ambiental ocasionada los consumos de energía.. por las industrias y los vehículos.. DISEÑO CONSTRUCTIVO Los contenedores son auto portantes La estructura del edificio está ESTRUCTURA PORTANTE. dada por los Contenedores, y también por una estructura metálica independiente para soportar los 15 pisos de vivienda.. están construidos en metal y son muy resistentes, pueden soportar un peso de hasta 8 contenedores uno encima del otro. Al hacer más de 8 pisos se debe hacer un refuerzo con una estructura independiente metálica, que va soldada a los contenedores.. Los revestimientos son en metal El recubrimiento para aislante térmico y REVESTIMIENTOS que está dado por el mismo acústico está hecho por dentro de los contenedor.. contenedores.. Fuente: Autor. 25.

(26) 4.2 MARCO TEÓRICO Es muy importante tomar de forma inmediata conciencia sobre el deterioro de los recursos naturales y del medio ambiente. Desde ya hace unos años se han iniciado alrededor del mundo campañas para mitigar el impacto ambiental y formas que ayuden de una u otra forma a regenerarlo, pero más que quedarse haciendo campañas se trata que cada uno de nosotros de su aporte. En primer lugar creemos firmemente en el reciclaje como una herramienta URGENTE de ayuda en contra a la depredación de recursos limitados y como parte de la solución a la contaminación permanente. Los contenedores son herramientas de carga utilizados mayormente por los transportadores marítimos. Dichos contenedores tienen una vida útil para éste propósito o se pueden descontinuar fácilmente por averías que los inhabilitan para cumplir su función. Sin embargo son estructuras habitacionales perfectamente funcionales llevando a cabo las adecuaciones pertinentes para ello. Un contenedor de 40 pies (12 mts de largo) generalmente ha sido diseñado para llevar una carga de hasta 30 toneladas de peso y soportar a su vez 5 o 6 contenedores cargados sobre su estructura. Como se dará cuenta su estructura tiene unas propiedades de resistencia excepcionales. El uso de contenedores en arquitectura está comenzando a experimentar un interesante desarrollo y consolidación, que está haciendo patente su potencial para generar interesantes soluciones constructivas polivalentes de bajo costo. “Se adecuan a los principios de firmeza y durabilidad, utilidad y abren un infinito potencial de soluciones e interpretaciones estéticas para el arquitecto”.. 26.

(27) Los contenedores1 deben entenderse como la evidencia de la factibilidad de la reutilización de materiales descartados para un uso concreto, la posibilidad de un reciclaje absolutamente integral de uno de los productos eminentemente paradigmáticos de la era industrial. Patentados en la década de los años 50 del siglo XX por Malcolm McLean, los contenedores ISO2 son elementos prefabricados, compactos, robustos, de paredes de acero y suelo de madera, resistentes a los cambios de temperatura y a las agresiones meteorológicas. Se producen masivamente, ya que son compatibles con todos los sistemas actuales de transporte. Hoy en día el excedente de contenedores "abandonados" en los puertos de todo el mundo y que supone un uso inútil de espacio así como un desperdicio de acero que los operadores portuarios venden a precios asequibles tomando en cuenta su nuevo propósito. Su estructura permite una construcción rápida y sencilla mediante ensamblaje, a la manera de gigantes piezas de lego. Precisan de una adecuación mínima para ser habitables: aislamiento, climatización; apertura de ventanas; instalación de ventanas; instalación de una fachada… De su posterior uso y de los gustos del futuro habitante dependerá si los contenedores son totalmente ocultados para dotar a la estructura de la apariencia de un clásico chalet familiar, con una delicada fachada de madera, un moderno almacén comercial, una plataforma para promoción publicitaria o de ventas, o si se prefiere preservar e intensificar su carácter de producto industrial o auténtica función original. Su flexibilidad le permite acoger espacios donde concretar todos los principios de la vivienda moderna o bien llevar al extremo investigaciones radicales a nivel espacial y estético.. 1. CONTAINER ARQUITECTURA. Arquitectura basada en contenedores marítimos [en línea]. Cota, Cundinamarca. [Consultado el 10 de julio de 2013]. Disponible en internet: http://www.containerarquitectura.com/Productos/ArquitecturaBasadaEncontenedores.php 2 WIKIPEDIA. Contenedor. [en línea]. [Consultado el 10 de mayo de 2013]. Disponible en Internet: http://es.wikipedia.org/wiki/Contenedor. 27.

(28) 4.2.1 La Habitabilidad. La habitabilidad3 de la vivienda ha sido abordada en distintos escenarios entre éstos CIAM y las Cumbres mundiales del Hábitat y se ha constituido en una preocupación de distintas instituciones a nivel mundial, nacional y municipal. Aunque en el primer escenario, este concepto no se ha mencionado explícitamente, se logra ver la necesidad de proveer viviendas que contengan y proporcionen a los residentes altos niveles de satisfacción al habitarlas. Otra de las grandes preocupaciones evidenciadas es la falta de conexión y correlación entre el espacio físico y el residente, teniendo en cuenta que, en este proceso, median aspectos que se conectan directamente con la cultura y por tal razón complejizan dicha relación para lograr habitabilidad. La calidad de la vivienda, en términos de la habitabilidad urbana, dependerá del equilibrio que se logre entre todas las actividades propias de la ciudad y de la práctica de habitar. Según lo anterior, los equipamientos colectivos se constituyen en un contexto democrático y en garantes de unas condiciones de vida equitativas para todos los ciudadanos. Lo anterior se fundamenta en la finalidad que tienen éstos de cubrir las necesidades básicas de la población, sin segregar a quienes sus condiciones económicas les dificultan el acceso a una determinada oferta de servicios. En este orden de ideas, el espacio público aparece como elemento cualificador de la vida ciudadana y se constituye en un elemento importante para la socialización del ciudadano y complemento de la vivienda, como coadyuvante de la función del habitar, al igual que los servicios públicos por red y el transporte colectivo, por ser elementos que sustentan unas condiciones de habitabilidad: los primeros porque garantizan higiene y los segundos porque posibilitan la conexión entre las diferentes actividades urbanas. (Tarchópulos y Ceballos 2003) Sin embargo, el espacio público no puede sustituir todo lo que no se da en la vivienda. 3. HABITABILIDAD. Biblioteca digital Universidad Nacional de Colombia. [PDF en línea] Colombia, 2011. Pág. 16. [Consultado el 6 de julio de 2013] Disponible en Internet: http://www.bdigital.unal.edu.co/3709/7/35898292.2011_3.pdf. 28.

(29) En el ámbito arquitectónico, el cumplimiento de condiciones mínimas asegura la habitabilidad, pero no sólo se relaciona con aspectos físicos referidos a garantizar la vida humana, sino también a satisfacer las necesidades habitacionales. En su dimensión física, agrupa atributos imprescindibles, los cuales se constituyen en características de la vivienda que en conjunto, brindan satisfacción a las necesidades de los residentes. Elementos como la estructura, los materiales de construcción, la ventilación e iluminación natural, así como el agua potable y el drenaje, el número de personas por cuarto, entre otros aspectos son determinantes en las condiciones de habitabilidad. Al mismo tiempo, aspectos relacionados con el espacio, la circulación, la disposición de muebles, entre otros, se convierten en condicionantes de la habitabilidad. (Tarchópulos y Ceballos 2003) Según el Departamento Nacional de Planeación (2007), son características de la habitabilidad4:         . Ordenamiento del entorno. Usos adecuados de la tierra. Densidades de población. Seguridad y sanidad de las construcciones. Movilidad y facilidad de acceso para todos los bienes, los servicios y los medios públicos de esparcimiento de la ciudad. Salud pública. Condiciones de seguridad. Educación Integración social.. Este planteamiento propone un marco general de la habitabilidad, en el cual se da mayor importancia a aspectos de tipo físico en relación con la vivienda y se determina otro tipo de variables antes no mencionadas: usos de la tierra, densidad 4. CARACTERÍSTICAS DE LA HABITABILIDAD. Biblioteca digital Universidad Nacional de Colombia. [PDF en línea] Colombia, 2011. Pág. 19. [Consultado el 6 de julio de 2013] Disponible en Internet: http://www.bdigital.unal.edu.co/3709/7/35898292.2011_3.pdf. 29.

(30) poblacional, salud pública y educación. Estas variables, si bien por enmarcarse entre los satisfactores que puedan o no preferir los residentes, pierden visibilidad en la concepción de dicho concepto dado su origen en otras políticas públicas, pero son determinantes para alcanzar la habitabilidad partiendo de la articulación que debe existir entre diversas temáticas asociadas a la vivienda pero no con la solución exclusiva desde la misma. La habitabilidad es también una condición de lo habitable, que se determina por la relación y adecuación entre el hombre y su entorno, que busca establecer cómo el entorno es valorado según su capacidad de satisfacer las necesidades humanas (Mejía, 2007). “Analizar la "calidad de vida" de una sociedad significa analizar las experiencias subjetivas de los individuos que la integran y que tienen de su existencia en la mencionada sociedad. Exige, en consecuencia, conocer cómo viven los sujetos, sus condiciones objetivas de existencia y qué expectativas de transformación de estas condiciones desean, y evaluar el grado de satisfacción que se consigue” (Rueda, 1997) En este sentido, el autor considera la habitabilidad como mantener la calidad de vida en los sistemas urbanos, y por ello establece cuatro categorías a partir de los cuales se puede obtener la habitabilidad:  Bienestar general de la persona: esto implicaría su bienestar interno (espiritual y psicológico) y externo (su relación con el resto del conjunto social)  Bienestar ambiental, que desde nuestro punto de vista, se refiere a la relación equilibrada con el medio físico (con todos sus elementos, bióticos y abióticos).  Bienestar psicosocial: este tipo de satisfacción es individual.  Bienestar sociopolítico, el cual se refiere a la participación social, seguridad personal y jurídica. Según el arquitecto Huertas (1986), los criterios de calidad de la vivienda en buena medida aportan un soporte teórico en la estructuración conceptual de la. 30.

(31) habitabilidad además porque para algunos autores y personas del común, el concepto de calidad, a menudo, es utilizado en términos de habitabilidad, es decir que para referirse a la habitabilidad, se habla de calidad o viceversa. Cuando se habla de calidad, básicamente se hace mención a aspectos relacionados con la materialidad, a aspectos referidos a un asunto netamente físico. En cambio la habitabilidad recoge aspectos físicos, sociales, culturales, económicos e inclusive ambientales. A escala del entorno, para visualizar criterios de calidad es necesario observar cuatro niveles básicos interrelacionados: nivel urbano, de conjunto, subconjunto y de unidad habitacional. (Huertas, 1986) 1. A nivel urbano, los criterios reflexionan y evalúan lo siguiente:      . Localización del proyecto dentro del perímetro urbano Impacto del proyecto en la estructura urbana Relación del asentamiento con el equipamiento social de la ciudad Adaptación e integración al tejido urbano circundante Densificación del asentamiento Concepción de parte del profesional sobre vivienda. 2. A nivel de conjunto, se involucran varios aspectos para reflexionar:  Tipo de predio escogido para la solución 54  Red vial y distribución de los espacios libres  Tipo de correspondencia del trazado urbano general y distribución de servicios comunales 3. A nivel de subconjunto, lo más importante es:  Ubicación del subconjunto en relación con las condiciones ambientales y topográficas del lugar 4. A escala de la unidad habitacional, los aspectos más importantes son:  Tamaño del lote 31.

(32)     . Subdivisión interna del espacio Acabados Usos Servicios de la vivienda (acueducto, alcantarillado etc.) Desarrollo espontaneo de la vivienda. 4.2.2 Ventajas de la construcción con contenedores. En países como Holanda y Reino Unido ya se están desarrollando estas urbanizaciones con este tipo de vivienda, modular y realizada sobre contenedores marítimos. Y nos podemos preguntar ¿Por qué no continuamos con el método tradicional de construcción? La respuesta es la siguiente: los recursos naturales son limitados y si se sigue a este ritmo, terminarán acabándose. Por ello, el objetivo es edificar utilizando materiales de bio-construcción respetando el medio ambiente y teniendo en cuenta la arquitectura sostenible. Y un dato a tener en cuenta: este tipo de obra no influye en las comodidades ni en la calidad de las viviendas tradicionales. Observamos muchas ventajas en este tipo de construcción. Al fabricarse en un lugar fijo y estandarización del producto, se economizan los costes. Pero es que además se reducen los tiempos de ejecución a más de la mitad y eso sin tener en cuenta que los acabados son de igual o superior calidad que los de la construcción tradicional. Toda la estructura se va a apoyar sobre una solera de hormigón, pudiéndose apilar hasta trece contenedores seguidos soportando condiciones meteorológicas muy adversas, como por ejemplo las que produce el mar, demostrando y dejando patente así su gran resistencia. Y no podemos olvidarnos de una cuestión importante: como es un sistema modular, podemos ampliar la vivienda cuando y como lo deseemos. Por si esto fuera poco, si algún día queremos deshacernos de la construcción, podemos reciclarla totalmente, volviendo así al proceso productivo y sin necesidad de tener problemas con los residuos propios de la construcción 32.

(33) tradicional. Vivir en una casa de chapas también puede ser una opción glamorosa, práctica y, sobre todo, más económica que la vivienda tradicional. La idea de remodelar un contenedor para convertirlo en un hogar acogedor se está convirtiendo de a poco en una opción que gana adeptos. El tiempo más breve de "edificación" es otra de las ventajas a favor del contenedor. La remodelación y armado de una caja metálica puede llevar entre 20 y 60 días, según el grado de dificultad que imponga el cliente con sus demandas. Las casas más espaciosas requieren de al menos un par de contenedores. Para ello, el procedimiento que fijan los arquitectos y siguen los técnicos consiste en encastrar contenedores; "es como jugar a los Legos", 4.2.3 Vivienda de interés social. “Todos los colombianos tienen derecho a vivienda digna. El estado fijará las condiciones necesarias para hacer efectivo este derecho y promoverá planes de vivienda de interés social, sistemas adecuados de financiación a largo plazo y formas asociativas de ejecución de estos programas de vivienda”5. En Colombia han existido muchos grupos que se han especializado en realizar estudios relacionados a la vivienda de interés social en el país, tal es el caso del grupo de investigación de la calidad y habitabilidad de la vivienda de la universidad Javeriana que tiene un instituto encargado del estudio de la vivienda y el urbanismo (INJAVIU), a continuación se expondrán unos puntos importantes con respecto a este tema:  El aumento de la densidad permite disminuir los costos y lograr mayor renta del suelo. En el caso del modelo de ocupación intensiva los costos técnicos se trasladan al precio del suelo urbanizado haciendo que se disminuyan las dimensiones del lote o induciendo a que el mismo lote mínimo desaparezca como en el caso la agrupación tipo “multifamiliar 5. COLOMBIA. Constitución Política de Colombia. Artículo 51 (1991). Congreso de la Republica, [PDF en línea] Colombia, 1991. Pág. 13. [Consultado el 10 de Agosto de 2013] Disponible en Internet: http://web.presidencia.gov.co/constitucion/index.pdf. 33.

(34) acostado”. Además este modelo no permite lograr una calidad sostenible en términos urbanísticos a diferencia de la que permitiría una ocupación de suelo relativamente intensa, de menos vario, variedad de usos, espacios de convivencia y una densidad media en altura no abusiva, generadora de tejido residencial y por ende de ciudad.  La imposibilidad de exigir unas condiciones mínimas de calidad para la oferta de vivienda de interés social en el origen normal. Imposibilidad de los constructores de ofrecer una vivienda social en los rangos de precios establecidos por la ley con unos estándares básicos de calidad, sin arriesgar la rentabilidad del proyecto.  Los usuarios de la vivienda “popular” conocen cuáles son sus necesidades habitacionales y cuentan con la sabiduría para resolverlas, supuesto aplicable a los auto constructores que actúan tanto en las viviendas desarrolladas en el origen clandestino como en el normal. Le experiencia demuestra que esa sabiduría en realidad no existe y que los resultados de sus actuaciones sobre su vivienda desmejoran sus condiciones de habitabilidad dejando inclusive en riesgo sus vidas, tampoco elevan su patrimonio ya que el resultado de sus adecuaciones tiende a ser poco interesante en el mercado mobiliario y es muy posible que en el caso de una venta de su inmueble no recuperen la inversión realizada, de la que se desconoce a cuánto podría ascender considerando todos los sobre costos implícitos en las actuaciones no planificadas.6. A continuación se encuentra un referente de vivienda de interés social:  Arquitectos: Elemental S.A.7 Ubicación: Santa Catarina, Gob. Nuevo León, México Nº familias: 70 Superficie del Terreno: 6.591 m² Densidad: 477 (habitantes/hectárea) Superficie casa: 58,75 m² (inicial, 40 m² + ampliación, 18,75 m²) Superficie dúplex: 76,60 m² (inicial, 40 m² + ampliación, 36,60 m²). 6. INSTITUTO JAVERIANO DE VIVIENDA Y URBANISMO INJAVIU. Vivienda de Interés social, hábitat y habitabilidad [En línea]. Bogotá, 2009. Pág. 37. [Consultado el 18 de octubre de 2013] Disponible en Internet: http://www.javeriana.edu.co/arquidis/injaviu/coloquio/documents/VIVIENDADEINTEReSSOCIALHa BITATYHABITABILIDAD.pdf 7 PLATAFORMA ARQUITECTURA. Elemental Monterrey. [En línea]. Nuevo león, México, 2010. [Consultado el 10 de octubre de 2013]. Disponible en internet: http://www.plataformaarquitectura.cl/2010/03/09/elemental-monterrey/. 34.

(35) Figura 3. Planta de implantación conjunto.. Fuente: Implantación Conjunto; Santa Catarina, Gob. Nuevo León, México. “Escala indeterminada”. [En línea]. 2010. [Consultado el 27 de agosto de 2013]. Disponible en internet: http://parq001.archdaily.net/wp-content/uploads/2010/03/1268148774-0001rw-772x1000.jpg Figura 4. Planimetría proyecto de vivienda Elemental Monterrey. Fuente: Planimetría; Monterrey. “Escala indeterminada”. [En línea]. 2010. [Consultado el 27 de agosto de 2013]. Disponible en internet: http://www.plataformaarquitectura.cl/2010/03/09/elemental-monterrey/0001dq. 35.

(36) Figura 5. Esquema, composición de la vivienda. Fuente: Composición de la vivienda. “Escala indeterminada”. [En línea]. 2010. [Consultado el 27 de agosto de 2013]. Disponible en internet: http://parq001.archdaily.net/wpcontent/uploads/2010/03/1268146281-mo-39.jpg. 36.

(37) 4.3 MARCO OPERATIVO 4.3.1 Análisis de referente. Por medio del siguiente análisis podremos determinar características, ya establecidas que cuyo funcionamiento y efectividad ha sido comprobado, para implementarlas en el desarrollo de la idea proyectual. Se tomó un referente arquitectónico:  Referente: Tercera piel- contendores habitables8. Containers en portugalete Figura 6. Propuesta Container en Portugalete. Fuente: Containers en Portugalete. Holcim Editión, 2011. [En línea]. España. [Consultado el 12 de octubre de 2013]. Disponible en internet: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html.  Materiales. El material base es el contenedor marítimo reciclado pero lo destacable es su método de apilamiento buscando la creación de espacios de relación. Para que el contenedor siga siendo autosustentable trabajamos con refuerzos durante su acondicionamiento similares a los empleados para la realización de contenedores de 45’ HC. 8. TERCERA PIEL, CONTENEDORES HABITABLES. Containers en Portugalete. [En línea]. España, 2011. [Consultado el 12 de octubre de 2013]. Disponible en: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html. 37.

(38) Figura 7. Referente Contenedores de 45’ HC. Fuente: Containers en Portugalete. Holcim Editión, 2011. [En línea]. España. [Consultado el 12 de octubre de 2013]. Disponible en internet: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html.  Descripción del proyecto. La propuesta pasa por un nuevo entendimiento en la manera de trabajar en la arquitectura de contenedores. Hasta ahora la mayoría de las propuestas trataban de emular modelos de construcción tradicional o del apilamiento natural de contenedores. El proyecto se basa en un nuevo modelo de apilamiento que busque rentabilizar las cualidades físicas y estructurales de los contenedores, trabajando no solo en el acondicionamiento interior de estos para las condiciones climáticas en donde se sitúen sino siendo además el soporte de nuevos espacios de relación que se generen en el apilamiento de los mismos. El contenedor ya no solo define el espacio calefactable sino que pasa a definir el espacio de relación generando espacios más humanizados. Para la explicación más detallada del concepto hemos utilizado una de las propuestas que venimos realizando, se trata del concurso para la realización de 32 viviendas sociales en Portugalete (España). Se plantea un apilamiento. 38.

(39) complejo en el que el objetivo principal (una vez superado la creación de espacios calefactables) es la generación de recorridos y zonas de descanso con diferentes niveles de privacidad en el interior del edificio. Por otro lado la propuesta da al exterior una imagen de permeabilidad permitiendo el paso del aire y la visión. Adicionalmente se plantea un sistema de ampliación de las viviendas que permita la adaptación de uso de determinadas unidades según el crecimiento familiar.. 39.

(40) Figura 8. Referente Plantas Arquitectónicas. Fuente: Containers en Portugalete. Holcim Editión, 2011. [En línea]. España. [Consultado el 12 de octubre de 2013]. Disponible en internet: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html. 40.

(41) Figura 9. Fase 1 y 2 del Referente. Fuente: Containers en Portugalete. Holcim Editión, 2011. [En línea]. España. [Consultado el 12 de octubre de 2013]. Disponible en internet: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html. 41.

(42) Figura 10. Detalle ampliación plantas arquitectónicas. Fuente: Containers en Portugalete. Holcim Editión, 2011. [En línea]. España. [Consultado el 12 de octubre de 2013]. Disponible en internet: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugalete-holcim.html. Del apilamiento simple al apilamiento complejo. Uso de contenedores reciclados tanto para la generación de los espacios calefactables pero sobre todo para la creación de espacios de relación por medio de nuevas formas de apilamiento. Estos espacios intermedios de muy bajo coste nos conforman propuestas con un mayor grado de habitabilidad. Explotar las características físicas y geométricas de los contenedores para generar una nueva forma de composición que deje de. 42.

(43) emular los modelos de edificación tradicional o los propios del almacenamiento de contenedores. Uso de tecnologías y materiales sencillos que permitan su desarrollo en cualquier lugar sin necesidad de mano de obra especializada, con una materia prima principal en cualquier puerto del mundo gracias a los intercambios comerciales y con unas materias primas secundarias que se adaptaran a las disponibilidades locales y las climatologías y necesidades concretas. Construir espacios de relación es favorecer la comunicación entre las personas, es recuperar la imagen y las interacciones sociales que se generaban en los antiguos modelos de patios de vecinos. El uso de la industrialización nos permite introducir estándares avanzados de seguridad y salud para los trabajadores propios de la industria y que difícilmente son alcanzables en la edificación tradicional así como una mejor gestión de los residuos al producirse de manera controlada. Construcción más rápida y más económica que nos permite dar solución a necesidades de urgencia y/o temporales. Las edificaciones temporales permiten a las administraciones contar con un parque de edificios reutilizable para utilizar en rehabilitaciones de edificaciones o barrios en la ciudad existente, o para dar servicio de alojamiento durante los momentos iniciales de creación de nuevas zonas de ciudad en suelos que no pueden entrar en carga a corto plazo, provocando una más rápida consolidación de la ciudad. Carácter temporal que permite disminuir el impacto sobre el uso del suelo de las generaciones futuras. Trabajar con material procedente del reciclado local nos permite disminuir la energía necesaria en el proceso de construcción además de generar una imagen social instantánea de cómo un residuo puede ser transformado en un producto. El 43.

(44) carácter temporal permite unas labores de mantenimiento completo durante los proceso de desmontaje-montaje que facilita la ampliación de los ciclos de vida. Asimismo en el momento de no ser interesante su uso por el deterioro los contenedores son 100% reciclables.. 44.

(45) 5. EL PROYECTO El Focus Populus es un proyecto de vivienda social que pretende mejorar la calidad de vida de las personas, por medio de la unidad familiar, las relaciones interpersonales entre los habitantes del proyecto y en el barrio. La idea del Focus es el generar espacios centrales que sirvan de espacios comunales de integración. Este proyecto está planteado con contenedores que sirven como módulos habitacionales que se adaptan a las necesidades de las familias. Es decir se plantean tres tipologías de apartamentos todos realizados con contenedores de 40 pies, así: La primera tipología está pensada para dar solución de vivienda a una persona o a una pareja ya que cuenta con 30 m² en los cuales se puede encontrar una habitación, un baño, una cocina y sala comedor. La segunda tipología son dos contenedores de 40 pies que dan un área de 60 m² planteado para una familia de 4 a 6 personas. En la cual hay 3 habitaciones, baño sala comedor, cocina y patio de ropas. La tercera tipología son dúplex también 2 contenedores de 40 pies unos encima del otro también pensada para una familia de 4 a 6 personas. La ventaja de este proyecto es que el contenedor nos da un espacio amplio formado por la estructura auto portante de las paredes del contenedor pero las divisiones interiores están dadas por medio de muros en drywall que permiten modificar los espacios según la necesidad de las familias, ya sea ampliar o reducir la cantidad de habitaciones.. 45.

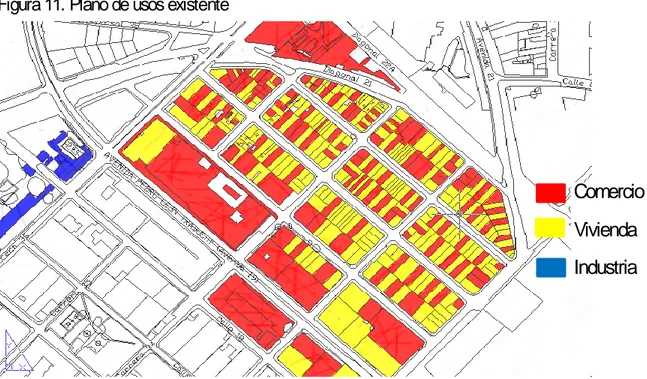

(46) 6. PROYECTO URBANO 6.1 ESCALA GENERAL El proyecto urbano fue pensado teniendo en cuenta las características del sector, algunas de estas son:  La desintegración con un sector de gran impacto turístico comercial y cultural.  El desaprovechamiento de un eje vial importante como es la vía del ferrocarril.  La generación de vivienda informal.  La falta de espacio público y vida urbana.  La inseguridad. Teniendo en cuenta estos aspectos se busca proponer una pieza urbana que cuente con una mixtura de usos (vivienda, comercio, industria y espacio público) que permita mejorar las condiciones de habitabilidad de la localidad. 6.2 ANÁLISIS DEL SECTOR Figura 11. Plano de usos existente. Comercio Vivienda Industria. Fuente: Autor. 46.

(47) Figura 12. Plano Sistema vial existente. Fuente: Autor Figura 13. Plano espacio público y áreas verdes. Fuente: Autor. 47.

(48) 6.3 PROPUESTA URBANA Figura 14. Plano eje industrial propuesto. Eje Industrial. Fuente: Autor Figura 15. Plano zonas verdes y cultivos urbanos. Zonas verdes y cultivos urbanos. Fuente: Autor. 48.

(49) Figura 16. Plano vivienda propuesta. Fuente: Autor Figura 17. Plano de equipamientos. Fuente: Autor. 49.

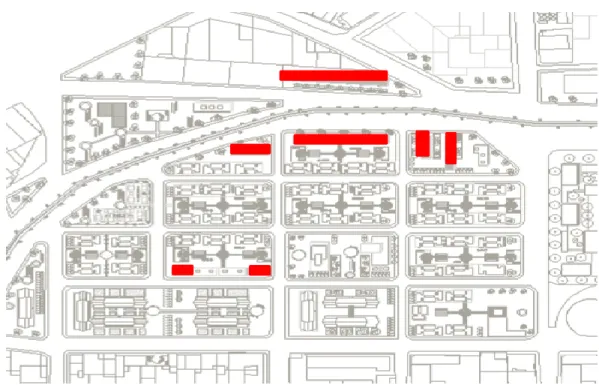

(50) Figura 18. Plano comercio. Fuente: Autor Figura 19. Plano espacio público. Fuente: Autor. 50.

(51) 7. PROYECTO ARQUITECTÓNICO 7.1 FOCUS POPÛLUS CONTENIENDO VIVIENDA DENTRO DEL HOGAR Este trabajo de investigación, surge de la mala distribución que existe en las viviendas en el país, haciendo que los espacios sean limitados e imposibiliten la interacción familiar, También del análisis de la desintegración con un sector de gran impacto turístico, comercial y cultural. Necesidad:  Vivienda más barata  Espacio de integración familiar y de aislamiento  Calor de hogar Las viviendas que se proponen en el país llamadas vivienda de interés social tienen un espacio tan limitado que no es posible que se puedan generar espacios de interacción familiar adecuados o espacios para estar una persona un momento a solas. En este trabajo es de gran importancia el reciclaje de contenedores para generar una ciudad dentro de la ciudad, ya que estos permiten realizar construcciones de forma rápida, dinámica y además es una forma de contribuir con el no deterioro del medio ambiente.. 51.

(52) Figura 20. Distribución apartamentos, puntos fijos y circulaciones. Fuente: Autor. 52.

(53) Figura 21. Planta primer piso. comercio. A. comercio. comercio. comercio. Fuente: Autor. 53.

(54) Figura 22. Planta segundo piso. lavanderia comunal. salon juegos. A. salon comunal. A. salon comunal. salon comunal gimnasio. salon comunal. lavanderia comunal. Fuente: Autor. 54.

(55) Figura 23. Planta piso tipo. Fuente: Autor. 55.

(56) 7.2. FUNCIÓN Figura 24. Corte A A. Fuente: Autor. CORTE A"A. El proyecto plantea edificios multifamiliares de diez y quince pisos con contenedores reciclables, que son auto portante. Cada contenedor tiene unas medidas de (12 m X 5 m), lo que equivale a 60 m² por vivienda. Existen tres tipologías de apartamentos el primero es de una alcoba, el segundo es de tres alcobas y el tercero es dúplex. La forma del edificio está planeada con respecto a las condiciones climáticas, la ubicación y realza su diseño creando terrazas ajardinadas para crear un aislamiento térmico y acústico además de ayudar a disminuir la contaminación ambiental ocasionada por las industrias y los vehículos.. 56.

(57) 8. PROYECTO CONSTRUCTIVO 8.1 ESTRUCTURA Los contenedores tienen una ventaja y es que por su materialidad y su forma son estructuras autos portantes en sí mismas. Ayudando a optimizar el proceso de construcción gracias al sistema modular y de rápido ensamblaje de los contenedores sin dejar atrás el diseño y el confort del hábitat. Para realizar los doce pisos del edificio se utiliza una estructura independiente metálica que contiene los módulos habitacionales. Como se muestra en la figura de abajo. Figura 25. Planta estructura un módulo. Fuente: Autor. tipologia familiar. Un contenedor de 40 pies (12 m de largo) generalmente ha sido diseñado para llevar una carga de hasta 30 toneladas de peso y soportar a su vez cinco o seis contenedores cargados sobre su estructura, en este caso el diseño está hecho con torres de hasta doce pisos lo cual hace que exista una mayor carga en los. 57.

(58) contenedores. Por tal razón se ha pensado en hacer una estructura metálica independiente en la cual los contenedores van a estar soportados. Figura 26. Fachada estructural. Fuente: Autor. 58.

(59) 9. CONCLUSIONES  Aportes del proyecto en el marco de los propósitos de la facultad (social, ambiental y tecnológico).  Se mejora las condiciones del sector por medio de un planteamiento urbano que propone integrar todas las necesidades de las personas en un solo sector, es decir al tener una ciudad dentro de la ciudad pueden tener todo al alcance de sus manos: comercio, educación, trabajo, vivienda, espacio público, recreación.  Se logra la integración de las familias y de la comunidad por medio del proyecto de vivienda propuesto.  Se mejora la calidad del ambiente en el sector ya que el índice de contaminación del lugar era muy alto por la cantidad de industria y tráfico pesado que transita, esto se logra por medio del aumento de espacio público y zonas verdes, además por la disminución de industria pesada que está ubicada solamente en una franja y no está regada por todo el barrio.. 59.

(60) BIBLIOGRAFÍA CARACTERÍSTICAS DE LA HABITABILIDAD. Biblioteca digital Universidad Nacional de Colombia. [PDF en línea] Colombia, 2011. 37 p. [Consultado el 6 de julio de 2013] Disponible en Internet: http://www.bdigital.unal.edu.co/3709/7/35898292.2011_3.pdf COLOMBIA. Constitución Política de Colombia. Artículo 51 (1991). Congreso de la Republica, [PDF en línea] Colombia, 1991.139 p. [Consultado el 10 de agosto de 2013]. Disponible en Internet: http://web.presidencia.gov.co/constitucion/index.pdf CONTAINER ARQUITECTURA. Arquitectura basada en contenedores marítimos [en línea]. Cota, Cundinamarca. [Consultado el 10 de julio de 2013]. Disponible en internet: http://www.containerarquitectura.com/Productos/ArquitecturaBasadaEncontenedor es.php INSTITUTO JAVERIANO DE VIVIENDA Y URBANISMO INJAVIU. Vivienda de interés social, hábitat y habitabilidad [En línea] Bogotá, 2009. 39 p. [Consultado el 18 de octubre de 2013]. Disponible en Internet: http://www.javeriana.edu.co/arquidis/injaviu/coloquio/documents/VIVIENDADEINT EReSSOCIALHaBITATYHABITABILIDAD.pdf PLATAFORMA ARQUITECTURA. Elemental Monterrey. [En línea]. Nuevo león, México, 2010. [Consultado el 10 de octubre de 2013]. Disponible en internet: http://www.plataformaarquitectura.cl/2010/03/09/elemental-monterrey/. 60.

(61) TERCERA PIEL, CONTENEDORES HABITABLES. Containers en Portugalete. [En línea]. España, 2011. [Consultado el 12 de octubre de 2013]. Disponible en: http://edificioscontenedor.blogspot.com/2011/04/containers-en-portugaleteholcim.html WIKIPEDIA. Contenedor. [En línea]. [Consultado el 10 de mayo de 2013]. Disponible en Internet: http://es.wikipedia.org/wiki/Contenedor. 61.

(62) ANEXOS A. PLANOS Pág. Plano 1. Planta general urbana Plano 2. Planta implantación manzana Plano 3. Planta arquitectónica segundo piso Plano 4. Planta Tipo Plano 5. Tipología 1 apartamento familiar Plano 6. Tipología 2 Aparta estudio Plano 7. Tipología 3 Apartamento Dúplex tipo 1 Plano 8. Tipología 3 Apartamento Dúplex tipo 2 Plano 9. Fachada Frontal Plano 10. Corte AA. 62. 63 64 65 66 67 67 68 68 69 69.

(63) Plano 1. Planta General Urbana. Fuente: Autor. 63.

(64) Plano 2. . Planta implantación manzana. comercio. A. A. comercio. comercio. comercio. Fuente: Autor. 64.

(65) Plano 3. Planta arquitectónica segundo piso. lavanderia comunal. salon juegos. A. salon comunal. A. salon comunal. salon comunal gimnasio. salon comunal. lavanderia comunal. Fuente: Autor. 65.

(66) Plano 4. Planta Tipo. Fuente: Autor. 66.

(67) Plano 5. Tipología 1 apartamento familiar. Fuente: Autor. tipologia familiar. Plano 6. Tipología 2 Aparta estudio. tipologia apartaestudio Fuente: Autor. 67.

(68) Plano 7. Tipología 3 Apartamento Dúplex tipo 1. Primer piso. Segundo piso. Fuente: Autor. Plano 8. Tipología 3 Apartamento Dúplex tipo 2. Fuente: Autor. 68.

(69) Plano 9. Fachada Frontal. Fuente: Autor. Plano 10. Corte AA. Fuente: Autor. 69.

(70) ANEXOS B. IMÁGENES Pág. Imagen 1. Vista urbana general Imagen 2. Industria propuesta Imagen 3. Equipamiento Imagen 4. Equipamiento Imagen 5. Punto fijo y fachada Imagen 6. Estructura Imagen 7. Eje ambiental metro Imagen 8. Interior manzana. 71 71 72 72 73 73 74 74. 70.

(71) Imagen 1. Vista urbana general. Fuente: Autor. Imagen 2. Industria propuesta. Fuente: Autor. 71.

(72) Imagen 3. Equipamiento. Fuente: Autor. Imagen 4. Equipamiento. Fuente: Autor. 72.

(73) Imagen 5. Punto fijo y fachada. Fuente: Autor. Imagen 6. Estructura. Fuente: Autor. 73.

(74) Imagen 7. Eje ambiental metro. Fuente: Autor. Imagen 8. Interior manzana. Fuente: Autor. 74.
