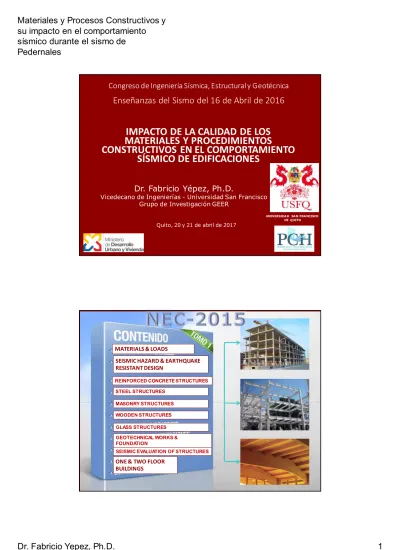

IMPACTO DE LA CALIDAD DE LOS
MATERIALES Y PROCEDIMIENTOS
CONSTRUCTIVOS EN EL COMPORTAMIENTO
SÍSMICO DE EDIFICACIONES
Dr. Fabricio Yépez, Ph.D.
Vicedecano de Ingenierías - Universidad San Francisco Grupo de Investigación GEER
Quito, 20 y 21 de abril de 2017
