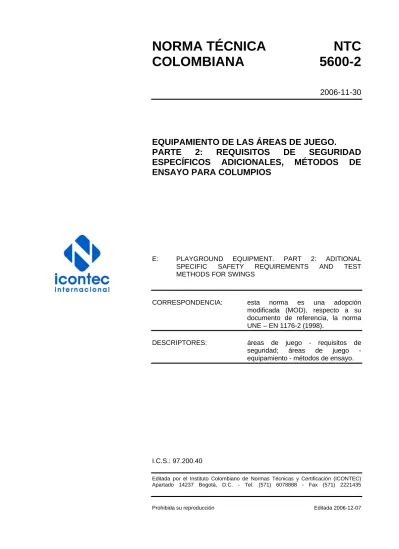

NORMA TÉCNICA
NTC
COLOMBIANA 5600-2
2006-11-30
EQUIPAMIENTO DE LAS ÁREAS DE JUEGO.
PARTE 2: REQUISITOS DE SEGURIDAD
ESPECÍFICOS ADICIONALES, MÉTODOS DE
ENSAYO PARA COLUMPIOS
E: PLAYGROUND EQUIPMENT. PART 2: ADITIONAL SPECIFIC SAFETY REQUIREMENTS AND TEST METHODS FOR SWINGS
CORRESPONDENCIA: esta norma es una adopción modificada (MOD), respecto a su documento de referencia, la norma UNE – EN 1176-2 (1998).
DESCRIPTORES: áreas de juego - requisitos de seguridad; áreas de juego - equipamiento - métodos de ensayo.
I.C.S.: 97.200.40
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5600-2 fue ratificada por el Consejo Directivo del 2006-11-30
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 177 Seguridad en parques infantiles.
ALCALDÍA MAYOR DE BOGOTA - DEPARTAMENTO ADMINISTRATIVO DE BIENESTAR SOCIAL - DABS
ANDINA JUEGOS Y PARQUES LTDA
ASOCIACIÓN COLOMBIANA DE JARDINES INFANTILES –JARDINCO–
ASOCIACIÓN DE COLEGIOS PRIVADOS DE CIUDAD BOLIVAR –ASCORPI–
ASOCIACIÓN NACIONAL DE PREESCOLAR
COLEGIO CANDELARIA LA NUEVA COMPENSAR
INSTITUO DE DESARROLLO URBANO - IDU
M’ASERCO LTDA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas: ACOPLASTICO ADEPARQUES ANDERCOL CAFAM COLDEPORTES COLSUBSIDIO
CONSEJO COLOMBIANO DE SEGURIDAD EXTRUCOL
INDUSTRIAS ALIADAS S.A.
INSTITUTO DE RECREACIÓN Y DEPORTE – IDRD
MINISTERIO DE INDUSTRIA Y TURISMO
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5600-2
CONTENIDO
Página
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. DEFINICIONES ... 2
4. REQUISITOS DE SEGURIDAD... 6
4.1 GENERALIDADES ... 6
4.2 ESPACIO LIBRE AL SUELO h2... 6
4.3 ESPACIO LIBRE DEL ASIENTO h4 EN COLUMPIOS CON UN PUNTO DE SUSPENSIÓN (Tipo 3) ... 6
4.4 ESPACIO LIBRE MÍNIMO Y ESTABILIDAD DE LOS ASIENTOS DE LOS COLUMPIOS CON MÁS DE UN PUNTO DE SUSPENSIÓN ... 6
4.5 MEDIOS DE SUSPENSIÓN ... 7
4.6 ASIENTOS Y PLATAFORMAS (TIPO 3) ... 7
4.7 CARGA DINÁMICA PARA COLUMPIOS ... 8
4.8 INTEGRIDAD ESTRUCTURAL ... 8
4.9 BASTIDOR ... 9
4.10 ÁREA DE IMPACTO ... 9
4.11 REQUISITOS ADICIONALES PARA COLUMPIOS CON VARIOS EJES DE ROTACIÓN (TIPO 2) ... 13
4.12 REQUISITOS ADICIONALES PARA COLUMPIOS CON UN PUNTO DE SUSPENSIÓN (TIPO 3) ... 13
NORMA TÉCNICA COLOMBIANA
NTC 5600-2
Página
6. ROTULADO ... 13
ANEXOS ANEXO A (Informativo) RECOMENDACIONES PARA EL DISEÑO Y EMPLAZAMIENTO DE LOS COLUMPIOS .... 14
ANEXO B (Normativo) MÉTODO DE DETERMINACIÓN DE LA RESISTENCIA AL IMPACTO DEL ASIENTO DEL COLUMPIO ... 15
ANEXO C (Normativo) ENSAYO DE CARGA DINÁMICA PARA COLUMPIOS ... 17
FIGURAS Figura 1. Altura del columpio h1, espacio libre al suelo h"2 y altura del asiento h"3 ... 2
Figura 2a. Ejemplo de columpio con un eje de rotación (Tipo 1) ... 3
Figura 2b. Ejemplo de columpio con varios ejes de rotación (Tipo 2) ... 4
Figura 3. Ejemplos de columpio con un punto de suspensión (Tipo 3) ... 5
Figura 4. Asiento tipo balde (hamaca) ... 5
Figura 5. Ejemplo de un columpio Tipo 3 mostrando el espacio libre del asiento h4 ... 6
Figura 6. Espacio libre mínimo y estabilidad de los asientos de los columpios con más de un punto de suspensión ... 7
Figura 7. Asiento hamaca mostrando el asiento y la parte superior de la estructura con un ángulo de 30° ... 8
Figura 8a. Altura libre de caída y requisitos de la superficie bajo un columpio ... 10
Figura 8b. Altura libre de caída y requisitos de la superficie bajo un columpio ... 11
Figura 9. Espacio de caída de un columpio ... 12
Figura B.1. Disposición de ensayo ... 16
NORMA TÉCNICA COLOMBIANA
NTC 5600-2
1 de 18
EQUIPAMIENTO DE LAS ÁREAS DE JUEGO.
PARTE 2. REQUISITOS DE SEGURIDAD ESPECÍFICOS ADICIONALES, MÉTODOS DE ENSAYO PARA COLUMPIOS
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma especifica los requisitos de seguridad adicionales específicos para columpios previstos para instalación permanente para uso infantil.
Esta norma especifica los requisitos que protegerán al niño de daños que no sea capaz de prever cuando se emplee el equipo como está previsto, o de una forma que pueda ser anticipada razonablemente.
No es propósito de esta norma tratar la calidad del equipamiento del juego.
Esta norma ha sido desarrollada con la completa presunción de la necesidad de vigilancia para niños de todas las edades. Como seguridad adicional, se han incluido requisitos específicos para equipos accesibles a niños menores de 36 meses.
NOTA En el Anexo A se incluyen recomendaciones sobre el diseño y el emplazamiento de los columpios.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 5176, Atenuación del impacto de sistemas de superficies por debajo y alrededor de equipos para parques infantiles
NTC 5600-1, Equipamiento de las áreas de juego Parte 1. Requisitos generales de seguridad y métodos de ensayo.
NORMA TÉCNICA COLOMBIANA
NTC 5600-2
RESUMEN
2
3. DEFINICIONES
Para los propósitos de esta norma se aplican las definiciones dadas en la NTC 5600-1 junto con las siguientes:
NOTA Con el fin de no restringir la aplicación de esta norma a aquellos elementos de equipos actualmente en uso y por tanto, permitir la libertad de diseño a fabricantes de nuevos equipos. solamente se definen las formas fundamentales de equipos y movimientos.
3.1 Altura del asiento, h3. Distancia entre la parte más alta del asiento o plataforma y la superficie de juego (véase la Figura 1).
3.2 Altura del columpio h1. Distancia entre el centro del punto de giro del elemento de
suspensión y la superficie de juego (véase la Figura 1).
Dimensiones en milímetros Eje de rotación 3 h 1 h 120 min. h2
Figura 1. Altura del columpio h1, espacio libre al suelo h"2 y altura del asiento h"3
3.3 Asiento balde o tipo hamaca. Asiento amoldado al cuerpo provisto de un mayor soporte para usuarios menores de 36 meses o con discapacidades. (véase la Figura 4).
3.4 Asiento plano. Asiento sin espaldar ni protecciones laterales.
3.5 Espacio libre al suelo, h2. Distancia entre la parte más baja del asiento o plataforma y la
superficie de juego cuando el columpio está en reposo (véase la Figura 1).
NORMA TÉCNICA COLOMBIANA
NTC 5600-2
RESUMEN
3
